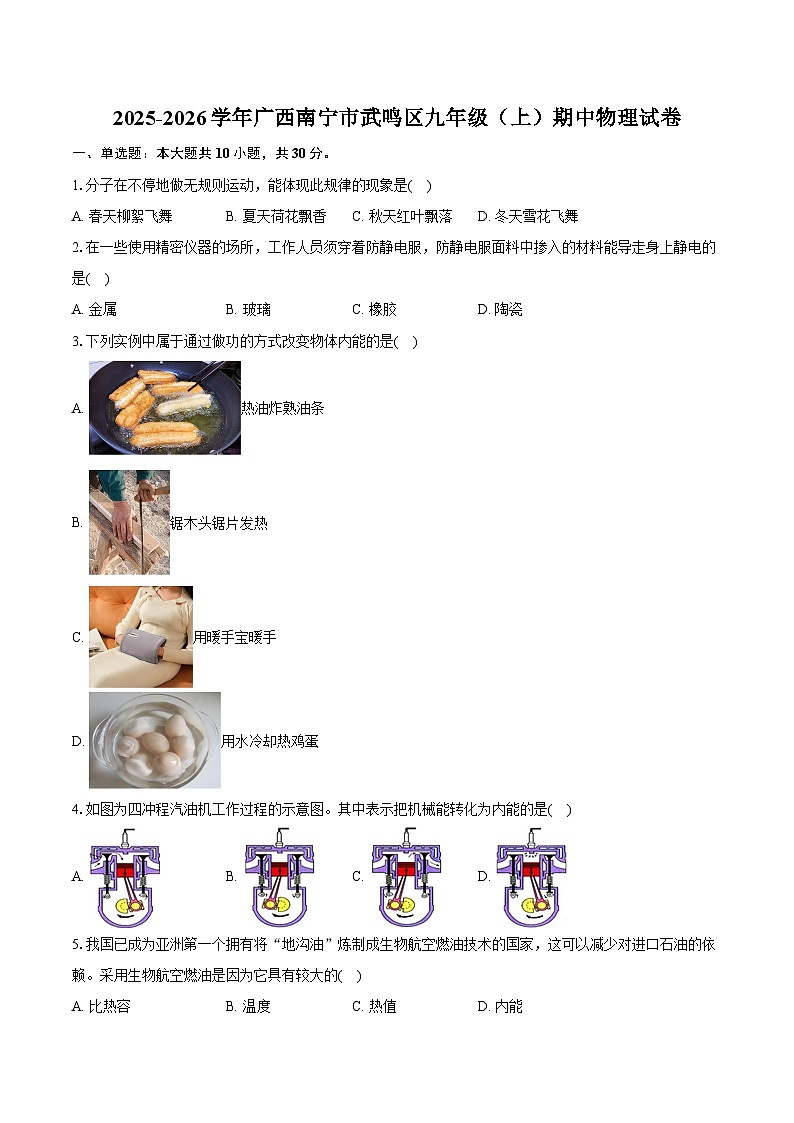

2025-2026学年广西南宁市武鸣区九年级（上）期中物理试卷

这是一份2025-2026学年广西南宁市武鸣区九年级（上）期中物理试卷，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.分子在不停地做无规则运动，能体现此规律的现象是( )
A. 春天柳絮飞舞B. 夏天荷花飘香C. 秋天红叶飘落D. 冬天雪花飞舞
2.在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是( )
A. 金属B. 玻璃C. 橡胶D. 陶瓷
3.下列实例中属于通过做功的方式改变物体内能的是( )
A. 热油炸熟油条
B. 锯木头锯片发热
C. 用暖手宝暖手
D. 用水冷却热鸡蛋
4.如图为四冲程汽油机工作过程的示意图。其中表示把机械能转化为内能的是( )
A. B. C. D.
5.我国已成为亚洲第一个拥有将“地沟油”炼制成生物航空燃油技术的国家，这可以减少对进口石油的依赖。采用生物航空燃油是因为它具有较大的( )
A. 比热容B. 温度C. 热值D. 内能

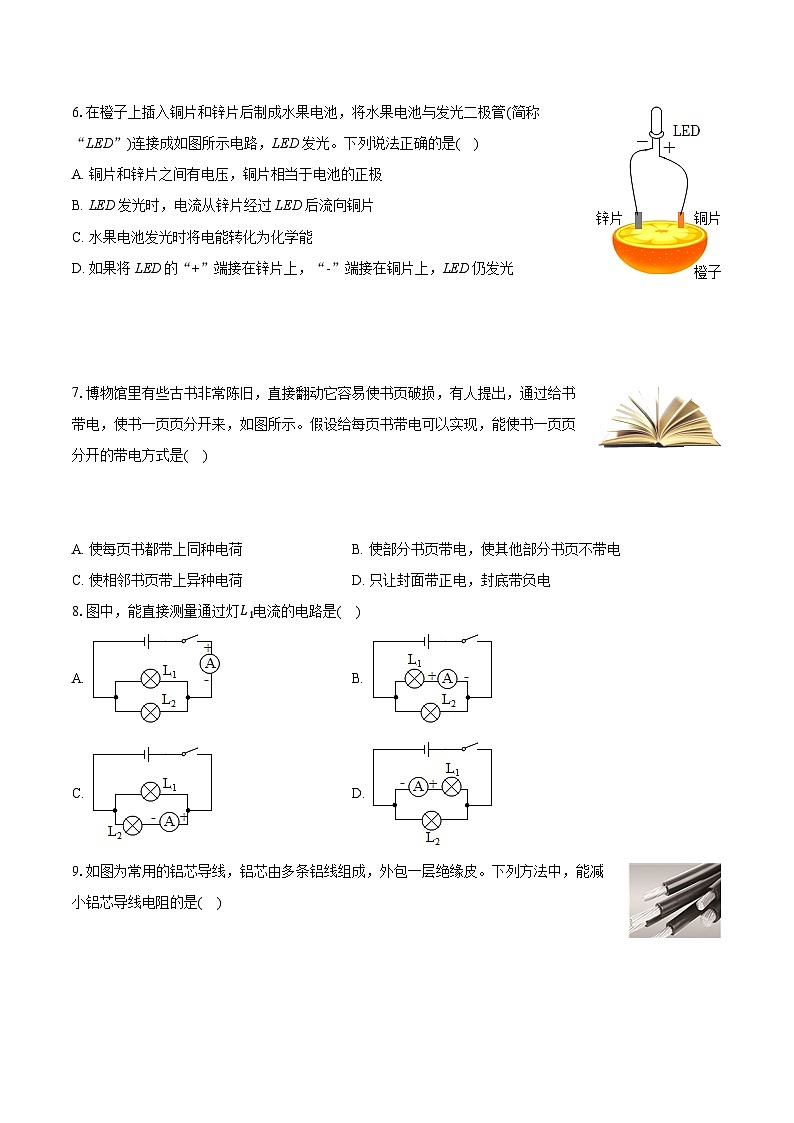

6.在橙子上插入铜片和锌片后制成水果电池，将水果电池与发光二极管(简称“LED”)连接成如图所示电路，LED发光。下列说法正确的是( )
A. 铜片和锌片之间有电压，铜片相当于电池的正极
B. LED发光时，电流从锌片经过LED后流向铜片
C. 水果电池发光时将电能转化为化学能
D. 如果将LED的“+”端接在锌片上，“-”端接在铜片上，LED仍发光
7.博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是( )
A. 使每页书都带上同种电荷B. 使部分书页带电，使其他部分书页不带电
C. 使相邻书页带上异种电荷D. 只让封面带正电，封底带负电
8.图中，能直接测量通过灯L1电流的电路是( )
A. B.
C. D.
9.如图为常用的铝芯导线，铝芯由多条铝线组成，外包一层绝缘皮。下列方法中，能减小铝芯导线电阻的是( )
A. 减小导线两端的电压B. 减小导线中的电流
C. 减小导线的长度D. 减少导线中铝线的数量

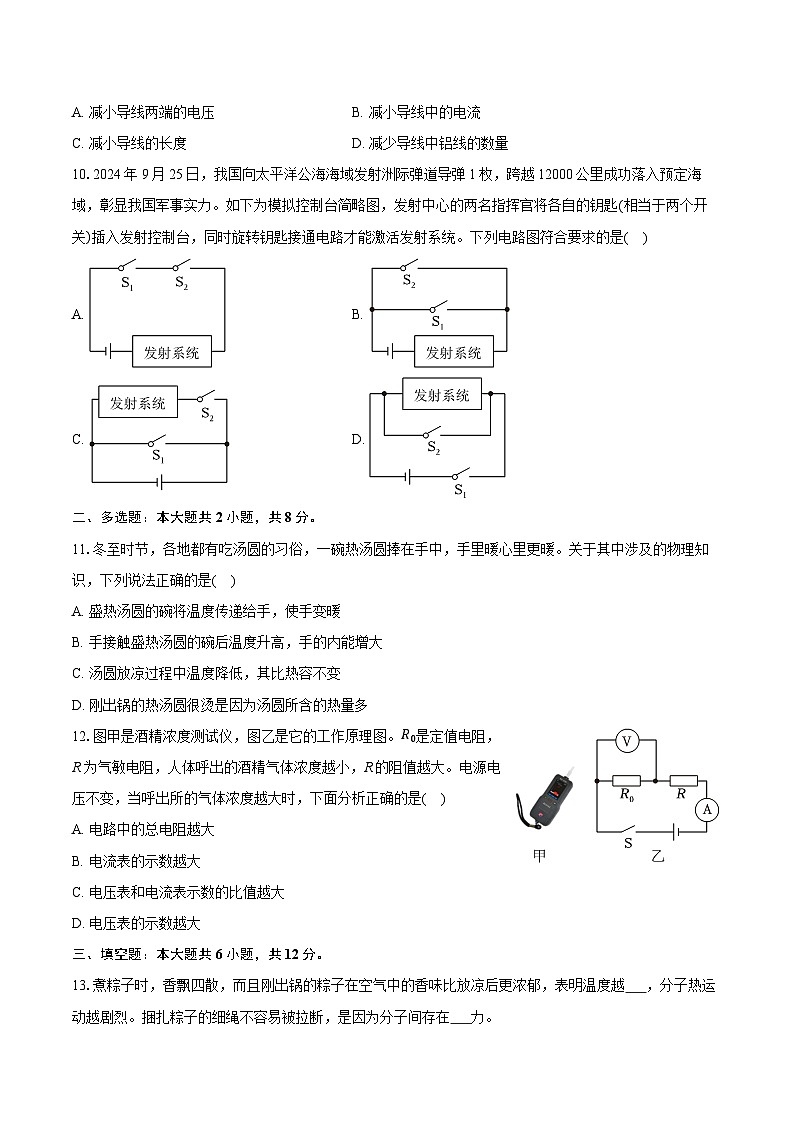

10.2024年9月25日，我国向太平洋公海海域发射洲际弹道导弹1枚，跨越12000公里成功落入预定海域，彰显我国军事实力。如下为模拟控制台简略图，发射中心的两名指挥官将各自的钥匙(相当于两个开关)插入发射控制台，同时旋转钥匙接通电路才能激活发射系统。下列电路图符合要求的是( )
A. B.
C. D.
二、多选题：本大题共2小题，共8分。
11.冬至时节，各地都有吃汤圆的习俗，一碗热汤圆捧在手中，手里暖心里更暖。关于其中涉及的物理知识，下列说法正确的是( )
A. 盛热汤圆的碗将温度传递给手，使手变暖
B. 手接触盛热汤圆的碗后温度升高，手的内能增大
C. 汤圆放凉过程中温度降低，其比热容不变
D. 刚出锅的热汤圆很烫是因为汤圆所含的热量多
12.图甲是酒精浓度测试仪，图乙是它的工作原理图。R0是定值电阻，R为气敏电阻，人体呼出的酒精气体浓度越小，R的阻值越大。电源电压不变，当呼出所的气体浓度越大时，下面分析正确的是( )
A. 电路中的总电阻越大
B. 电流表的示数越大
C. 电压表和电流表示数的比值越大
D. 电压表的示数越大
三、填空题：本大题共6小题，共12分。
13.煮粽子时，香飘四散，而且刚出锅的粽子在空气中的香味比放凉后更浓郁，表明温度越 ，分子热运动越剧烈。捆扎粽子的细绳不容易被拉断，是因为分子间存在 力。
14.如图所示，科技馆展出的小型低碳化汽车顶部的巨型叶子实际上是一个高效光电池。光电池把光能转换成 能，能量转化过程中，能的总量 (选填“增加”、“减少”或“保持不变”)。
15.如图所示是某台汽油机的能量流向图，该汽油机的效率为 %，燃料燃烧放出的热量(100%)，汽油机常用水作冷却剂，是利用了水的 这一特性。
16.太阳能路灯得到广泛应用，白天太阳能电池板给蓄电池充电，晚上蓄电池给LED灯供电照明。蓄电池在白天相当于 ，在晚上相当于 (两格均选填“电源”或“用电器”)
17.如图所示，若断开S1，闭合S2、S3，灯L1、L2组成 电路(选填“串联”或“并联”)；若断开S3，闭合S1、S2，灯 会发光。(选填“L”或“L”)
18.在图a所示电路中，当闭合开关后，两个电压表指针位置均如图b所示，则电阻R1、R2连接方式是 联，电阻R1两端的电压为 V。
四、作图题：本大题共3小题，共6分。
19.请根据图所示的实物连接图，在虚线框内画出对应的电路图。
20.如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补全电路。要求：开关S闭合后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。
21.在圆圈内填上适当的电表符号，保证开关闭合后两灯都能发光。
五、实验探究题：本大题共4小题，共25分。
22.小明利用图甲的装置探究“沙子和水的吸热能力”。
(1)实验中，需要控制沙子和水的______(选填“质量”或“体积”)相等。
(2)本实验需要的测量工具除温度计、天平外还需要用到______。
(3)用相同的酒精灯火焰加热，可通过比较______(选填“加热时间”或“升高的温度”)来反映沙子和水吸收热量的多少；实验中需用玻璃棒不断搅拌让沙子受热均匀。
(4)根据实验数据绘制成如图乙所示的图像，分析图像可知，______的吸热能力较强。
(5)图丙所示是某一沿海城市和某一内陆城市一天的气温变化曲线，根据以上探究的结论可推断，沿海城市的一天气温变化情况应该是图中的______(选填“实线”或“虚线”)。
23.小明制作了如图所示的简易热机模型，操作过程如下：
①取一个空易拉罐，用铁丝根据易拉罐的形状制作支架；
②向易拉罐内注入大约半罐水，将笔的尖端朝外，另一端插入易拉罐内，用密封胶将罐的开口处密封；
③将易拉罐放在支架上，笔的尖端对准小风扇的扇叶，点燃易拉罐下方的酒精灯，罐内的水蒸气通过笔芯喷出，推动风扇转动。
(1)上述过程中酒精燃烧时将______能转化为内能，通过______将一部分内能转移给水，水沸腾产生大量水蒸气。水蒸气对小风扇做功，将内能转化为______能。
(2)该简易热机工作时相当于四冲程内燃机的______冲程。
(3)该热机的效率小于100%是因为酒精燃烧产生的内能，除了有一部分用来对小风扇做功，还传给______和______等。
24.小明做探究“串、并联电路电流及电压的特点”的实验。
(1)如图甲是“探究并联电路电流的特点”实验电路图：
①为了使研究得出的结论具有普遍性，L1、L2应该选取______(选填“相同”或“不同”)规格的灯泡；
②图乙是小明连接的实物图，图中电流表测量的是通过______(选填“A”、“B”、“C”)点的电流。为了防止损坏电流表，在不能事先估计电流大小的情况下，应先接标有“-”的接线柱和标有______(选填“0.6”或“3”)的接线柱，并进行试触；
(2)如图丙是“探究串联电路电压规律”实验电路图
①闭合开关后，小明发现两灯都发光，且L1比L2更亮，则通过L1的电流______(选填“大于”“等于”“小于”)L2的电流。
②小明连接好电路进行实验，通过实验测得AB间电压为3.5V，AC间电压为5.5V，BC间电压如图丁所示，其示数为______ V，小明测量电压的过程中存在不足之处是______。分析数据后可初步得到结论：在串联电路中，电路两端的总电压等于各部分电路两端电压之和。
③在测量L2两端电压时，保持电压表B接点不动，只把接A点导线改接到C接点上，闭合开关后，出现的情况是______。(填序号)
A.指针向右偏转并超出测量范围
B.指针反偏
C.能正确测出灯泡L2两端的电压。
25.小龙同学利用以下器材探究“电流与电压、电阻的关系”：4V电源、电压表(0∼3V)、电流表、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干连接成图甲电路。
(1)闭合开关前，应将滑动变阻器的滑片移到最______(选填“左”或“右”)端；若闭合开关前，发现电流表指针位置如图乙(a)所示，你认为小龙应该怎么办？______；
(2)闭合开关，发现电压表有示数，电流表指针不动，故障可能是定值电阻R发生______(选填“断路”或“短路”)；
(3)若电流表正常，闭合开关，改变滑片的位置，电流表示数如图乙(b)所示，则表格中？处应该填写的数值是______；
(4)为了研究电压一定时电流与电阻的关系，将另外两个定值电阻分别接入电路中，调节滑动变阻器的滑片，分别记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。实验中把定值电阻从10Ω换成20Ω时，图甲中滑动变阻器滑片应该向______(选填“左”或“右”)移动；
(5)由丙图可得出结论：电阻两端电压一定时流过电阻的电流大小与电阻的阻值成______比；
(6)为完成整个实验，应该选取哪种规格的滑动变阻器______(填序号)。
A.20Ω、0.6A
B.60Ω、0.5A
C.80Ω、0.3A
六、计算题：本大题共2小题，共19分。
26.高能聚合油是一种安全、清洁、可再生的新型环保燃料。某次用160g高能聚合油将10kg的水从20∘C加热到100∘C，已知水的比热容是4.2×103J/(kg⋅∘C)，高能聚合油的热值约为4.2×107J/kg。求：
(1)这些水吸收的热量；
(2)完全燃烧了160g高能聚合油放出的热量；
(3)此次烧水的效率。
27.为了动态监测学生的体重情况，科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒为6V，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0∼0.6A，踏板重力不计，求：
(1)闭合开关S，当体重计空载时，电路中的电流；
(2)电流表上0.3A刻度处应该标多大的体重值？
(3)小组成员认为，也可以用电压表改装成体重计，现要求随着体重的增加，电压表示数增大，试分析电压表应该并联在什么位置？若电压表量程为0∼3V，求电压表改装的体重计能够称量的最大体重是多少？
答案和解析
1.【答案】B
【解析】解：分子在不停地做无规则运动是微观层面的现象，通常通过扩散现象来体现，这种运动用肉眼是无法直接观察到的。荷花飘香是因为花香分子在空气中不断地做无规则运动，使得人们能够闻到香味，这体现了分子的热运动。而柳絮飞舞、红叶飘落、雪花飞舞都是宏观物体的机械运动，是由外力(如风力、重力等)作用引起的，不是分子的无规则运动，它们的运动轨迹和规律可以用宏观的力学原理来解释。故B符合题意，ACD不符合题意。
故选：B。
一切物质的分子都在不停地做无规则运动。这种无规则运动叫作分子的热运动。
本题考查分子热运动与机械运动的辨析，属于基础题。
2.【答案】A
【解析】解：防静电服面料中掺入的材料能导走身上静电，说明掺入的材料容易导电，属于导体；通常情况下，金属容易导电，属于导体，玻璃、橡胶和陶瓷不容易导电，属于绝缘体，故A正确，BCD错误。
故选：A。
容易导电的物体叫导体，不容易导电的物体叫绝缘体。
此题考查了导体与绝缘体的辨析，属基础题目。
3.【答案】B
【解析】解：A.热油炸熟油条，油条吸收热量，温度升高，内能变大，属于热传递增加物体的内能，故A错误；
B.用锯子锯木头，克服摩擦做功，使锯条的温度升高，内能增加，属于通过做功的方式增大物体的内能，故B正确；
C.用暖手宝暖手，手吸收热量，内能增大，温度升高，属于热传递增加物体的内能，故C错误；
D.把热鸡蛋放入冷水中，鸡蛋放出热量，温度降低，内能变小，属于热传递减小物体的内能，故D错误。
故选：B。
改变物体内能有两种方式：做功和热传递，做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，其实质是能的转移。
做功和热传递虽然都能改变物体内能，但热传递是内能的转移，而做功是内能与机械能的转化，两者的实质不一样。
4.【答案】B
【解析】解：A图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程。不符合题意。
B图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，是将机械能转化为内能的过程。符合题意。
C图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程。不符合题意。
D图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，是将内能转化为机械能的过程。不符合题意。
故选：B。
解决此题要结合内燃机的做功冲程特点和原理进行分析解答，知道做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能。
本题考查了内燃机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成以及各冲程的特点。
5.【答案】C
【解析】解：根据科普中国资源服务的介绍，生物航空燃油在能量密度、体积密度等方面与传统航煤相近，具有良好的低温流动性、高的热值和合适的馏程范围等特性，能够满足航空飞行的高标准要求。
C、热值越大，相同质量的燃料完全燃烧放出的热量越多，飞机可获得更多能量，所以采用生物航空燃油是因为它具有较大的热值，故C正确。
ABD、比热容、温度、内能均与燃料燃烧放出热量的多少无关，不是选择生物航空燃油的原因，故ABD错误。
故选：C。
热值反映了所有能燃烧的物质的一种性质，反映了不同燃料在燃烧过程中，化学能转化为内能本领的大小，也就是说，热值是燃料本身的一种特性，它只与燃料的种类有关，与燃料的形态、质量、体积、是否完全燃烧、放出热值多少均没关系。
本题考查对燃料热值的理解。
6.【答案】A
【解析】解：A.图中二极管发光，说明二极管的连接是正确的，因此铜片相当于电池的正极，故A正确；
B.LED发光时，电流从铜片经过LED后流向锌片，故B错误；
C.水果电池发光时将化学能转化为电能，故C错误；
D.如果将LED的“+”端接在锌片上，“-”端接在铜片上，由于LED灯具有单向导电性，LED不导电，不会发光，故D错误。
故选：A。
二极管是由半导体材料制成的，有两根引线，一根为正极，另一根为负极；二极管的导电性能很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极。
本题考查了二极管的单向导电性的应用，属于基础知识的考查，比较简单。
7.【答案】A
【解析】解：通过给书带电，使书一页页分开来，根据同种电荷相互排斥，异种电荷相互吸引知识可知，可以给书带上同种电荷，书一页页可以分开，故A正确。
故选：A。
电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查了电荷间的相互作用规律，基础题。
8.【答案】D
【解析】A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选：D。
电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断。
本题考查了电流表的使用，本题只要抓住电流表要与灯L1串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答。
9.【答案】C
【解析】解：AB.电阻是导体自身的一种性质，只与材料、长度、横截面积以及温度有关，与电压及电流无关，故AB错误；
C.导体的电阻与长度有关，长度越短，导体的电阻越小，所以减小导线的长度可以减小电阻，故C正确；
D.导体的电阻与横截面积有关，且横截面积越小，导体的电阻越大，减少导线中铝线的数量，增大了导体的电阻，故D错误。
故选：C。
导体电阻大小的影响因素有：导体材料、长度、横截面积、温度等，与导体两端的电压和通过导体的电流无关。
该题考查了导体电阻的影响因素，属于基础知识，但学生很容易认为电阻与电压、电流有关而出错。
10.【答案】A
【解析】解：根据题意可知，发射中心的两名指挥官将各自的钥匙(相当于两个开关)插入发射控制台，同时旋转钥匙接通电路才能激活发射系统，这说明两个开关是相互影响的，所以两个开关串联后再与发射系统串联，故A正确。
故选：A。
根据题意分析两个开关的连接方式，然后选出正确的电路图。
本题考查了电路图的设计，属于基础题。
11.【答案】BC
【解析】解：A、盛热汤圆的碗将热量传递给手，使手变暖，故A错误；
B、手接触盛热汤圆的碗后，手吸收热量，温度升高，手的内能增大，故B正确；
C、比热容是物质的一种特性，与温度无关，汤圆放凉过程中温度降低，其比热容不变，故C正确；
D、刚出锅的热汤圆很烫，是因为汤圆的温度高，热量是过程量，不能说含有，故D错误。
故选：BC。
(1)热传递过程传递的是热量；
(2)同一物体吸收热量，温度升高，内能增加；
(3)比热容是物质的一种特性；物质的比热容只跟物质的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关；
(4)热量是过程量，不能说含有。
本题考查热量、热值和内能的知识，属于基础题。
12.【答案】BD
【解析】解：由电路图可知，气敏电阻R与定值电阻R0串联，电流表测量电路中电流，电压表测电阻R0两端的电压；
ABCD、由题意知，人体呼出的酒精气体浓度越小，R的阻值越大，相反呼出的酒精气体浓度越大，R的阻值越小，电路中总电阻越小，电源电压保持不变，根据欧姆定律知电路中电流越大，根据U=IR可知，R0两端的电压越大，电压表示数越大，
根据欧姆定律知，电压表和电流表示数的比值等于定值电阻，故是不变的。故BD正确，AC错误。
故选：BD。
由电路图可知，气敏电阻R与定值电阻R0串联，电压表测电阻R0两端的电压；
根据酒精气体浓度的变化判定R的阻值的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻R0两端的电压变化，根据欧姆定律分析电压表和电流表示数的比值变化。
本题考查了电路的动态分析，涉及到欧姆定律的灵活应用以及电功率公式的应用，明确酒精气体浓度越大时R阻值的变化是解题的关键。
13.【答案】高
引

【解析】解：煮粽子时，香飘四散，这是扩散现象。煮粽子时，温度较高，飘散在空气中的香味比放凉后更浓郁，这是因为温度越高，分子的无规则运动越剧烈，香味分子能更快、更远地扩散到空气中。捆扎粽子的细绳很难被拉断，是因为分子之间存在相互吸引的力，这种力使得分子聚集在一起，抵抗外界的拉力，即分子间存在引力。
故答案为：高；引。
分子运动的快慢跟温度有关，温度越高，分子运动越剧烈。分子间存在相互作用的引力和斥力。
本题考查了分子间的作用力及扩散现象、分子运动和温度有关，相对比较简单，属于基础题。
14.【答案】电
保持不变

【解析】解：车顶部的巨型叶子实际上是一个高效光电转换器，它是把太阳能转化为电能的装置。
能量既不能产生也不能消失，它只会从一种形式转化为另一种形式或是从一个物体转移到另一个物体，能量的总量保持不变。
故答案为：电；保持不变。
(1)直接利用太阳能的方式有两种：一种是用集热器把水等物质加热，另一种是用太阳能电池把太阳能转化成电能。
(2)能量既不能产生也不能消失，它只会从一种形式转化为另一种形式或是从一个物体转移到另一个物体，能量的总量不变。
此题主要考查的是人们对太阳能、能量守恒定律的认识与了解，充分体现了物理来源于生活，又服务于社会的新课程理念。
15.【答案】30
比热容大

【解析】解：从能量流向图可知，燃料燃烧放出的热量为100%，其中废气带走33%、冷却水带走30%、摩擦与辐射带走7%，那么用来做有用功的能量占比为：100%−33%−30%−7%=30%，所以该汽油机的效率为30%；
汽油机采用水作冷却剂，是利用了水的比热容大这一特性。因为比热容大的物质，在吸收相同热量时，升高的温度相对较小；或者升高相同温度时，能吸收更多的热量，这样可以更好地吸收汽油机工作时产生的热量，起到冷却的作用。
故答案为：30；比热容大。
热机的效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比；水的比热容比较大，质量相同的水和其他物质相比，在吸收或放出相同热量的情况下，水的温度变化要小些，据此分析。
本题主要考查了热机效率和水的比热容大的特点以及应用，属于基础性题。
16.【答案】用电器
电源

【解析】解：白天，太阳能电池板把太阳能转化为电能，当太阳能电池板给蓄电池充电时，蓄电池消耗了电能，相当于电路中的用电器。
晚上，蓄电池给LED灯供电，蓄电池的化学能转化为电能，相对于电源。
故答案为：用电器；电源。
蓄电池充电时将电能转化为化学能，此时蓄电池是用电器；放电时相当于电源，化学能转化为电能。
本题考查的是太阳能的利用；知道电路的组成及应用。
17.【答案】并联
L1

【解析】解：若断开S1，闭合S2、S3，根据电流流向法，电流从电源正极流出经过开关S2分支，一支经灯L2，开关S3，另一支经灯L1，然后两支汇合共同回到负极。由于电流有两条路径，所以灯L1、L2组成并联电路。
若断开S3，闭合S1、S2，此时电路为L1的基本电路，L2被短路。所以灯L1会发光。
故答案为：并联；L1。
用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
短路：不经过用电器而直接跟电源的两极相连的电路。
本题考查了串、并联电路的辨析，以及电路的三种状态。
18.【答案】串
4.8

【解析】解：由图可知，当S闭合时，电流只有一条路径：正极→R1→R2→S→负极，所以L1与L2串联，
电压表V2测R2两端的电压，V1测电源的电压，两个电压表指针位置均如图b所示，由串联电路的总电压等于各分电压之和可知，
V1的量程为0∼15V，分度值为0.5V，所以电源的电压U=6V；
V2的量程为0∼3V，分度值为0.1V，所以R2两端的电压U2=1.2V；
电阻R1两端的电压为U1=U−U2=6V−1.2V=4.8V。
故答案为：串；4.8。
(1)串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
(2)电压表V2测R2两端的电压，V1测电源的电压；根据串联电路的电压特点确定两电压表的量程，根据分度值读出示数；根据串联电路的电压特点求出R1两端的电压。
本题考查了串联电路的电压特点，关键是两电压表量程的确定和读数。
19.【答案】解：从正极开始，依次连接两个灯泡、开关，回到负极，如图所示：

【解析】先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图。
本题考查根据实物图画电路图，关键是知道实物图中各个用电器的连接情况，根据实物图画电路图是整个初中物理的重点也是难点。
20.【答案】
【解析】解：开关S闭合后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流，可知两灯并联，电流表只与灯L2串联，因不知电流大小，电流表选用大量程与这个灯串联，开关接在干路上，如下所示：
根据开关S闭合后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流，确定两灯的连接关系，电流表与待测电路串联，开关与控制的电路串联。
本题考查根据要求连接实物图，关键是明确电流表和开关的连接。
21.【答案】解：由电路图可知，右边的圈与灯泡串联，所以该圆圈内是电流表；而左边的圈与灯泡并联，所以是电压表，如图所示：

【解析】从电压表和电流表的正确使用方法进行分析，即电压表应该并联在电路中，而电流表应该串联在电路中。
本题考查了电流表、电压表的正确使用方法，属于基础题目。
22.【答案】质量； 秒表； 加热时间； 水； 虚线
【解析】(1)根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故在两个相同易拉罐中分别加入质量相同的沙子和水，用相同酒精灯进行加热，使水和沙子的加热方式相同；
(2)本实验需要的测量工具除温度计、天平外还需要用到秒表，秒表测量加热时间。
(3)根据转换法，实验中通过加热时间来反映的沙和水吸热量的多少。
实验中需用玻璃棒不断搅拌，其目的是使沙子和水受热均匀。
(3)分析表中的实验数据可知，质量相等的沙子和水，加热相同时间，其中沙子升温快；据此推理，它们升高相同温度时，水加热时间长，水吸收的热量多；
(4)由图丙气温变化曲线得出，D所示的城市最高、最低气温差比C所示的城市的小；沙石的比热容比水小，在吸收或放出相同的热量时，温度变化值比较大，所以虚线表示的是沿海城市的年气温变化曲线。
故答案为：(1)质量；(2)秒表；(3)加热时间；(4)水；(5)虚线。
(1)比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)本实验需要的测量工具除温度计、天平外还需要用到秒表。
(3)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
实验中需用玻璃棒不断搅拌，其目的是使沙子和水受热均匀；
(4)分析表中的图像可知，质量相等的沙子和水，加热相同时间，其中沙子升温快；据此推理得出结论；
(5)由图丙最高、最低气温差得出结论；沿海地区和内陆地区相比，沿海地区水多，水的比热容较大，白天，在相同的吸热条件下，水的温度升高的少；夜晚，在相同的放热条件下，水降低的温度少，昼夜温差小；而在内陆地区，沙石的比热容较小，白天，在相同的吸热条件下，沙石的温度升高的多；夜晚，在相同的放热条件下，沙石降低的温度多，昼夜温差大。
本题比较比较沙和水吸热升温特点”，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
23.【答案】化学；热传递；机械； 做功； 易拉罐；周围空气
【解析】解；(1)上述过程中酒精燃烧时将化学能转化为内能，通过热传递将一部分内能转移给水，水沸腾产生大量水蒸气。水蒸气对小风扇做功，将内能转化为机械能。
(2)该简易热机工作时，水蒸气对外做功，将内能转化为机械能，相当于四冲程内燃机的做功冲程。
(3)该热机的效率小于100%是因为酒精燃烧产生的内能，除了有一部分用来对小风扇做功，还传给易拉罐和周围空气等，同时也有部分能量用于克服机械摩擦做功损失掉了。
故答案为：(1)化学；热传递；机械；(2)做功；(3)易拉罐；周围空气。
(1)燃料燃烧时的能量转化是化学能转化为内能。
改变内能的方法：做功和热传递。
(2)汽油机工作过程中能量的转化：
①压缩冲程：机械能→内能；
②做功冲程：先是化学能→内能，再由内能→机械能。
(3)该热机的效率小于100%是因为酒精燃烧产生的内能，除了有一部分用来对小风扇做功，还传给易拉罐和周围空气等。
本题考查四冲程能量的转化及燃料燃烧能量的转化及对热机效率概念的理解。
24.【答案】不同；A；3； 等于；2；选用电压表的量程过大；B
【解析】解：(1)①根据一组数据得出的结论有偶然性，为了使研究得出的结论具有普遍性，L1、L2应该选取不同规格的灯泡；
②图乙是小明连接的实物图，电流表接在干路上，图中电流表测量的是通过A点的电流。为了防止损坏电流表，在不能事先估计电流大小的情况下，应选用大量程试触，先接标有“-”的接线柱和标有3的接线柱，并进行试触；
(2)①闭合开关后，两灯串联，小明发现两灯都发光，且L1比L2更亮，由串联电路电流的规律，则通过L1的电流等于L2的电流。
②小明连接好电路进行实验，通过实验测得AB间电压为3.5V，AC间电压为5.5V，BC间电压如图丁所示，电压表选用大量程，分度值为0.5V，其示数为 2V，指针偏转角度过小，小明测量电压的过程中存在不足之处是 选用电压表的量程过大。分析数据后可初步得到结论：在串联电路中，电路两端的总电压等于各部分电路两端电压之和。
③在测量L2两端电压时，保持电压表B接点不动，只把接A点导线改接到C接点上，闭合开关后，电流从电压表负接线柱流入，出现的情况是指针反偏，故选：B。
故答案为：(1)不同；A；3；(2)等于；2；选用电压表的量程过大；B。
(1)①用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
②电流表串联在电路中，在不能事先估计电流大小的情况下，应选用大量程试触；
(2)①由串联电路电流的规律分析；
②根据电压表选用大量程确定分度值读数；电压表测量电压时要选择合适的量程，否则指针偏转角度过小或过大；
③用电压表测量电压时，电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转。
本题探究串联电路电压规律和串联电路电流的规律，考查电压表的使用、注意事项及归纳法和分析数据归纳结论的能力。
25.【答案】左；电流表使用前没有调零； 断路； 0.3； 控制电阻两端电压不变；变大； 当电压一定时，通过导体的电流与导体的电阻成反比； AB
【解析】(1)为了保护电路，连接电路时，应将滑动变阻器的滑片移到阻值最大处，即最右端；闭合开关前，发现电流表指针向左偏转至图乙(a)所示位置，即电流表指针没有与零刻度线对齐，说明电流表使用前没有调零，小龙应该对电流表调零；
(2)改正问题后闭合开关，发现电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是定值电阻R发生断路；
(3)闭合开关，改变滑片的位置，电流表示数如图乙(b)所示，电流表选用小量程，分度值0.02A，其示数为0.3A；
(4)实验中，当把10Ω的电阻换成20Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，应该将滑片向右移动；
(5)由图丙可知，定值电阻两端电压为UV=IR=0.4A×5Ω=……=0.1A×20Ω=2V，为一定值，故可得出结论：当电压一定时，通过导体的电流与导体的电阻成反比；
(6)实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持UV=2V，根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U−UV=4V−2V=2V，滑动变阻器分得的电压与电压表示数相同，根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为：R滑=20Ω，即所选择的滑动变阻器的最大阻值不能小于20Ω；由图丙可知，电路中的最大电流为0.4A，故选：AB。
故答案为：(1)左；电流表使用前没有调零；(2)断路；(3)0.3；(4)控制电阻两端电压不变；变大；(5)当电压一定时，通过导体的电流与导体的电阻成反比；(6)AB。
(1)为了保护电路，连接电路时，应将滑动变阻器的滑片移到阻值最大处；
电表使用前要调零；
(2)改正问题后闭合开关，发现电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电流表选用量程确定分度值读数；
(4)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器阻值变化；
(5)根据图丙分析得出结论；
(6)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入20Ω电阻时滑动变阻器连入电路中的电阻，进而确定滑动变阻器的规格。
本题探究“电流与电压、电阻的关系”实验，考查了注意事项、电表的使用、电路故障、电流表读数、滑轮组的作用、控制变量法和欧姆定律的应用等知识。
26.【答案】这些水吸收的热量是3.36×106J；
完全燃烧160g高能聚合油放出的热量是6.72×106J；
烧水的热效率是50%
【解析】(1)水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅∘C)×10kg×(100∘C−20∘C)=3.36×106J；
(2)高能聚合油完全燃烧放出的热量：
Q放=m′q=160×10−3kg×4.2×107J/kg=6.72×106J；
(3)该高能聚合油灶具烧水的热效率：
η=Q吸Q放×100%=3.36×106J6.72×106J×100%=50%。
答：(1)这些水吸收的热量是3.36×106J；
(2)完全燃烧160g高能聚合油放出的热量是6.72×106J；
(3)烧水的热效率是50%。
(1)知道水的质量、比热容、初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量；
(2)根据热值公式，计算出完全燃烧0.1kg高能聚合油放出的热量；
(3)根据热机效率公式，计算出高能聚合油灶具烧水的热效率。
本题考查吸热公式、燃料完全燃烧放热公式以及效率公式的应用，是一道常考题的热学计算题。
27.【答案】解：(1)由图乙可知，空载时压敏电阻的阻值为45Ω，根据电阻的串联和欧姆定律可知，电路中的电流为：
I1=UR+R0=6V45Ω+5Ω=0.12A；
(2)当电流表示数为0.3A时，此时压敏电阻的阻值为：
R′=UI′−R0=6V0.3A−−5Ω=15Ω，
由题图乙可知，压力大小为600N，即G=F=600N，
则电流表上0.3A刻度处的体重值为：
m=Gg=600N10N/kg=60kg；
(3)由于压敏电阻R的阻值随着所受到的压力增大而减小，且要求随着体重的增加，电压表示数增大，所以当压力越大时，压敏电阻的阻值越小，即电路总电阻越小，则电路电流越大，由U=IR可知，定值电阻两端电压越大，因此电压表需与R0并联；
根据电压表量程可知，电压表的最大示数为3V，即R0两端的最大电压为3V，
则此时通过R0的最大电流I大=U0大R0=3V5Ω=0.6A；
根据串联电路的特点可知，通过压敏电阻R的电流I″=I大=0.6A，压敏电阻R两端的电压UR=U−U0大=6V−3V=3V；
根据欧姆定律可知，此时压敏电阻的阻值R″=URI″=3V0.6A=5Ω，
由图乙可知，此时压敏电阻受到的压力为1200N，即G大=F大=1200N，
故该体重计能称量的最大体重为：
m大=G大g=1200N10N/kg=120kg。
答：(1)闭合开关S，当体重计空载时，电路中的电流为0.12A；
(2)电流表上0.3A刻度处的体重值为60kg；
(3)电压表应该并联在R0两端；电压表改装的体重计能够称量的最大体重是120kg。
【解析】(1)根据图乙确定空载时压敏电阻的阻值，利用电阻的串联和欧姆定律求出电路中的电流；
(2)根据欧姆定律求出电路的总电阻，利用电阻的串联求出压敏电阻的阻值，再从图乙中找出对应的压力大小，从而确定体重值；
(3)先根据压敏电阻随压力的变化判断当压力越大时电路中电阻的变化，从而确定电路中电流的变化，再根据欧姆定律确定定值电阻两端电压的变化，并得出电压表接入的位置；
根据电压表量程可知R0两端的最大电压，利用欧姆定律和串联电路的特点求出压敏电阻的阻值，由图乙可知该体重计能称量的最大体重。
本题考查串联电路的特点和欧姆定律的应用，解题的关键是能从图中获取相关有用信息。电压U/V
1.0
1.5
2.0
电流I/A
0.2
？
0.4
