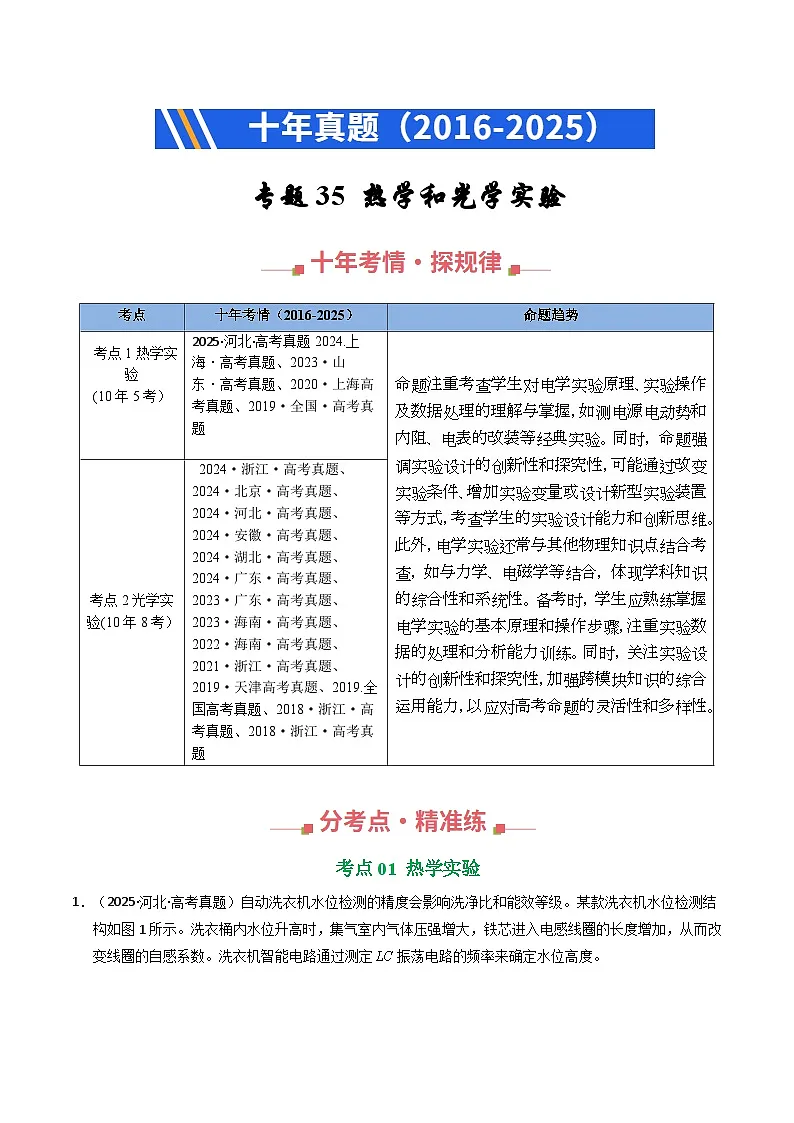

专题35 热学和光学实验（全国通用）-【好题汇编】十年（2016-2025）高考物理真题分类汇编习题+答案

这是一份专题35 热学和光学实验（全国通用）-【好题汇编】十年（2016-2025）高考物理真题分类汇编习题+答案，文件包含专题35热学和光学实验全国通用原卷版docx、专题35热学和光学实验全国通用解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

考点01 热学实验

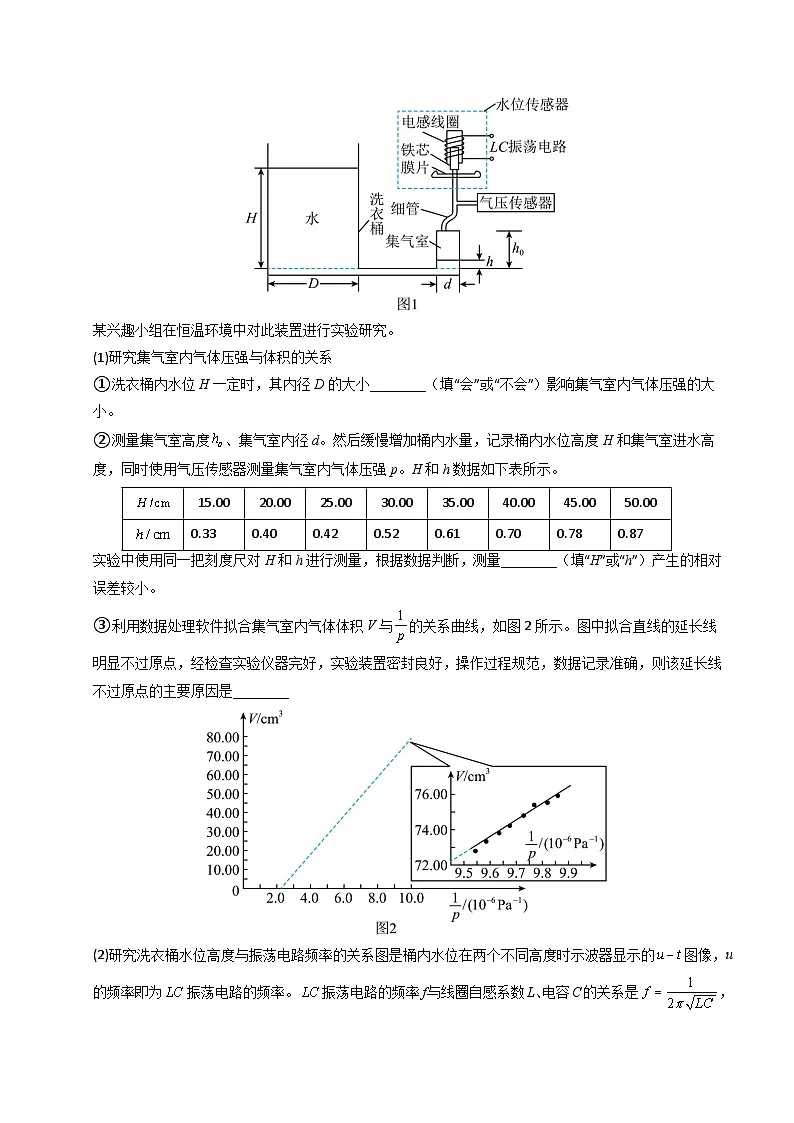

1．（2025·河北·高考真题）自动洗衣机水位检测的精度会影响洗净比和能效等级。某款洗衣机水位检测结构如图1所示。洗衣桶内水位升高时，集气室内气体压强增大，铁芯进入电感线圈的长度增加，从而改变线圈的自感系数。洗衣机智能电路通过测定振荡电路的频率来确定水位高度。
某兴趣小组在恒温环境中对此装置进行实验研究。
(1)研究集气室内气体压强与体积的关系
①洗衣桶内水位H一定时，其内径D的大小________（填“会”或“不会”）影响集气室内气体压强的大小。
②测量集气室高度、集气室内径d。然后缓慢增加桶内水量，记录桶内水位高度H和集气室进水高度，同时使用气压传感器测量集气室内气体压强p。H和h数据如下表所示。
实验中使用同一把刻度尺对H和h进行测量，根据数据判断，测量________（填“H”或“h”）产生的相对误差较小。
③利用数据处理软件拟合集气室内气体体积V与的关系曲线，如图2所示。图中拟合直线的延长线明显不过原点，经检查实验仪器完好，实验装置密封良好，操作过程规范，数据记录准确，则该延长线不过原点的主要原因是________
(2)研究洗衣桶水位高度与振荡电路频率的关系图是桶内水位在两个不同高度时示波器显示的图像，u的频率即为振荡电路的频率。振荡电路的频率f与线圈自感系数L、电容C的关系是，则图中________（填“甲”或“乙”）对应的水位较高。
2．（2023·山东·高考真题）利用图甲所示实验装置可探究等温条件下气体压强与体积的关系。将带有刻度的注射器竖直固定在铁架台上，注射器内封闭一定质量的空气，下端通过塑料管与压强传感器相连。活塞上端固定一托盘，托盘中放入砝码，待气体状态稳定后，记录气体压强和体积（等于注射器示数与塑料管容积之和），逐次增加砝码质量，采集多组数据并作出拟合曲线如图乙所示。

回答以下问题：
（1）在实验误差允许范围内，图乙中的拟合曲线为一条过原点的直线，说明在等温情况下，一定质量的气体___________。
A．与成正比 B．与成正比
（2）若气体被压缩到，由图乙可读出封闭气体压强为___________（保留3位有效数字）。
（3）某组同学进行实验时，一同学在记录数据时漏掉了，则在计算乘积时，他的计算结果与同组正确记录数据同学的计算结果之差的绝对值会随的增大而___________（填“增大”或“减小”）。
3．（2019·全国III卷·高考真题）用油膜法估算分子大小的实验中，首先需将纯油酸稀释成一定浓度的油酸酒精溶液，稀释的目的是_______________________________________________．实验中为了测量出一滴已知浓度的油酸酒精溶液中纯油酸的体积，可以_____________________________________________________________．为得到油酸分子的直径，还需测量的物理量是_________________________________．
考点02 光学实验
4．（2024·浙江·高考真题）如图所示，用“插针法”测量一等腰三角形玻璃砖（侧面分别记为A和 B、顶角大小为）的折射率。
①在白纸上画一条直线ab，并画出其垂线cd，交于O点；
②将侧面A沿ab放置，并确定侧面B的位置ef
③在cd上竖直插上大头针P1和P2，从侧面B透过玻璃砖观察P1和P2，插上大头针P3，要求P3能挡住__________（选填“P1”、“P2”或“P1和P2”）的虚像；
④确定出射光线的位置____________（选填“需要”或“不需要”第四枚大头针；
⑤撤去玻璃砖和大头针，测得出射光线与直线ef的夹角为α，则玻璃砖折射率 n=____________________。
5．（2024·安徽·高考真题）某实验小组做“测量玻璃的折射率”及拓展探究实验．
(1)为测量玻璃的折射率，按如图所示进行实验，以下表述正确的一项是________。（填正确答案标号）
A．用笔在白纸上沿着玻璃砖上边和下边分别画出直线a和
B．在玻璃砖一侧插上大头针、，眼睛在另一侧透过玻璃砖看两个大头针，使把挡住，这样就可以确定入射光线和入射点。在眼睛这一侧，插上大头针，使它把、都挡住，再插上大头针，使它把、、都挡住，这样就可以确定出射光线和出射点
C．实验时入射角应尽量小一些，以减小实验误差
(2)为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面．保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示．此实验初步表明：对于同一种介质，折射率与光的频率有关．频率大，折射率________（填“大”或“小”）
(3)为探究折射率与介质材料的关系，用同一束微光分别入射玻璃砖和某透明介质，如图丙、丁所示。保持相同的入射角，测得折射角分别为、，则玻璃和该介质的折射率大小关系为n玻璃________n介质（填“”或“”）。此实验初步表明：对于一定频率的光，折射率与介质材料有关。
6．（2024·广东·高考真题）下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤，请完成实验操作和计算。
(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图。图中木板右端垫高的目的是_____。图乙是实验得到纸带的一部分，每相邻两计数点间有四个点未画出。相邻计数点的间距已在图中给出。打点计时器电源频率为50Hz，则小车的加速度大小为_____（结果保留3位有效数字）。
(2)在“长度的测量及其测量工具的选用”实验中，某同学用50分度的游标卡尺测量一例柱体的长度，示数如图丙所示，图丁为局部放大图，读数为_____cm。
(3)在“用双缝干涉实验测量光的波长”实验调节过程中，在光具座上安装光源、遮光筒和光屏。遮光筒不可调节。打开并调节_____。使光束沿遮光筒的轴线把光屏照亮。取下光屏，装上单缝、双缝和测量头。调节测量头，并缓慢调节单缝的角度直到目镜中观察到_____。
7．（2024·河北·高考真题）某同学通过双缝干涉实验测量单色光的波长，实验装置如图1所示，其中测量头包括毛玻璃、游标尺、分划板、手轮、目镜等。
该同学调整好实验装置后，分别用红色、绿色滤光片，对干涉条纹进行测量，并记录第一条和第六条亮纹中心位置对应的游标尺读数，如表所示：
根据表中数据，判断单色光1为____________（填“红光”或“绿光”）。
8．（2024·湖北·高考真题）某同学利用激光测量半圆柱体玻璃砖的折射率，具体步骤如下：
①平铺白纸，用铅笔画两条互相垂直的直线和，交点为O。将半圆柱体玻璃砖的平直边紧贴，并使其圆心位于O点，画出玻璃砖的半圆弧轮廓线，如图（a）所示。
②将一细激光束沿CO方向以某一入射角射入玻璃砖，记录折射光线与半圆弧的交点M。
③拿走玻璃砖，标记CO光线与半圆弧的交点P。
④分别过M、P作BB'的垂线、，、是垂足，并用米尺分别测量、的长度x和y。
⑤改变入射角，重复步骤②③④，得到多组x和y的数据。根据这些数据作出图像，如图（b）所示。
(1)关于该实验，下列说法正确的是_____（单选，填标号）。
A．入射角越小，误差越小
B．激光的平行度好，比用插针法测量更有利于减小误差
C．选择圆心O点作为入射点，是因为此处的折射现象最明显
(2)根据图像，可得玻璃砖的折射率为_____（保留三位有效数字）。
(3)若描画的半圆弧轮廓线半径略大于玻璃砖的实际半径，则折射率的测量结果_____（填“偏大”“偏小”或“不变”）。
9．（2023·广东·高考真题）某同学用激光笔和透明长方体玻璃砖测量玻璃的折射率，实验过程如下：
（1）将玻璃砖平放在水平桌面上的白纸上，用大头针在白纸上标记玻璃砖的边界
（2）①激光笔发出的激光从玻璃砖上的点水平入射，到达面上的点后反射到点射出．用大头针在白纸上标记点、点和激光笔出光孔的位置
②移走玻璃砖，在白纸上描绘玻璃砖的边界和激光的光路，作连线的延长线与面的边界交于点，如图（a）所示

③用刻度尺测量和的长度和．的示数如图（b）所示，为________。测得为

（3）利用所测量的物理量，写出玻璃砖折射率的表达式________ ；由测得的数据可得折射率为________（结果保留3位有效数字）
（4）相对误差的计算式为。为了减小测量的相对误差，实验中激光在点入射时应尽量使入射角________。
10．（2023·海南·高考真题）用激光测玻璃砖折射率的实验中，玻璃砖与屏P平行放置，从另一侧用激光笔以一定角度照射，此时在屏上的S1处有激光点，移走玻璃砖，光点移到S2处，回答下列问题：
（1）请画出激光束经玻璃折射后完整的光路图_________；
（2）已经测出AB = l1，OA = l2，S1S2= l3，则折射率n = _________（用l1、l2、l3表示）；
（3）若改用宽ab更小的玻璃砖做实验，则S1S2间的距离会_________（填“变大”，“变小”或“不变”）。
11．（2022·海南·高考真题）在用双缝干涉测量光的波长的实验中，如图所示，则：
①a、b分别是( )
A．单缝和双缝 B．双缝和单缝 C．单缝和单缝 D．双缝和双缝
②如果双缝间距是d，双缝到毛玻璃的距离是L，第一条亮纹到第六条亮纹间距是x，则光的波长是__________。（用x、d、L表示）
12．（2021·浙江·高考真题）小明同学在做“测定玻璃的折射率”实验时，发现只有3枚大头针，他把大头针A、B、C插在如图所示位置，并测出了玻璃的折射率。请在答题纸相应方框中画出光路图，标出入射角i和折射角r，______并写出折射率n的计算式______。
13．（2021·浙江·高考真题）图示是“用双缝干涉测量光的波长”实验的装置。实验中:
①观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是___________。(单选）
A．旋转测量头 B．增大单缝与双缝间的距离 C．调节拨杆使单缝与双缝平行
②要增大观察到的条纹间距，正确的做法是___________ (单选）
A．减小单缝与光源间的距离 B．减小单缝与双缝间的距离
C．增大透镜与单缝间的距离 D．增大双缝与测量头间的距离
14．（2019·天津·高考真题）某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸．
①下列哪些措施能够提高实验准确程度______．
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些
②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是______．
③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点为圆心作圆，与入射光线、折射光线分别交于、点，再过、点作法线的垂线，垂足分别为、点，如图所示，则玻璃的折射率______．（用图中线段的字母表示）
15．（2019·全国II卷·高考真题）某同学利用图示装置测量某种单色光的波长。实验时，接通电源使光源正常发光：调整光路，使得从目镜中可以观察到干涉条纹。回答下列问题：
（1）若想增加从目镜中观察到的条纹个数，该同学可__________；
A．将单缝向双缝靠近
B．将屏向靠近双缝的方向移动
C．将屏向远离双缝的方向移动
D．使用间距更小的双缝
（2）若双缝的间距为d，屏与双缝间的距离为l，测得第1条暗条纹到第n条暗条纹之间的距离为Δx，则单色光的波长λ=_________；
（3）某次测量时，选用的双缝的间距为0．300 mm，测得屏与双缝间的距离为1.20 m，第1条暗条纹到第4条暗条纹之间的距离为7.56 mm。则所测单色光的波长为______________nm（结果保留3位有效数字）。
16．（2018·浙江·高考真题）（1）细丝和单缝有相似的衍射图样，在相同条件下，小明用激光束分别垂直照射两种不同直径的细丝I和细丝II，在光屏上形成的衍射图样如图中a和b所示，已知细丝I的直径为0.605mm，现用螺旋测微器测量细丝II的直径，如图所示，细丝II的直径为_________mm；图中的_____（填“a”或“b”）是细丝II的衍射图样；
（2）小明在做“用双缝干涉测量光的波长”实验时，尝试用单缝和平面镜做类似实验。单缝和平面镜的放置如图所示，白炽灯发出的光经滤光片成为波长为的单色光照射单缝，能在光屏上观察到明暗相间的干涉条纹。小明测得单缝与镜面延长线的距离为h，与光屏的距离为D，则条纹间距_______，随后小明撤去平面镜，在单缝下方A处放置同样的另一单缝，形成双缝结构，则在光屏上______（填“能”会“不能”）观察到干涉条纹。
17．（2018·浙江·高考真题）在测定玻璃的折射率实验时
（1）下列说法正确的是_____
A．入射角越大，误差越小
B．在白纸上放好玻璃砖后，用铅笔贴着光学面画出界面
C．实验时即可用量角器，也可用圆规和直尺等工具进行测量
D．判断像与针是否在同一直线时，应该观察大头针的头部

（2）小时同学在插针时玻璃砖的位置如图1所示．根据插针与纸上已画的界面确定入射点与出射点，依据上述操作所测得的折射率_________（填“偏大”、“偏小”或“不变”）
（3）小明同学经正确操作后，在纸上留下四枚大头针的位置P1、P2、P3、P4，AB和CD是描出的下班砖的两个边，如图2所示，请在答题纸上画出光路图________．
考点
十年考情（2016-2025）
命题趋势
考点1热学实验
(10年5考）
2025·河北·高考真题2024.上海·高考真题、2023·山东·高考真题、2020·上海高考真题、2019·全国·高考真题
命题注重考查学生对电学实验原理、实验操作及数据处理的理解与掌握，如测电源电动势和内阻、电表的改装等经典实验。同时，命题强调实验设计的创新性和探究性，可能通过改变实验条件、增加实验变量或设计新型实验装置等方式，考查学生的实验设计能力和创新思维。此外，电学实验还常与其他物理知识点结合考查，如与力学、电磁学等结合，体现学科知识的综合性和系统性。备考时，学生应熟练掌握电学实验的基本原理和操作步骤，注重实验数据的处理和分析能力训练。同时，关注实验设计的创新性和探究性，加强跨模块知识的综合运用能力，以应对高考命题的灵活性和多样性。
考点2光学实验(10年8考）
2024·浙江·高考真题、2024·北京·高考真题、2024·河北·高考真题、2024·安徽·高考真题、2024·湖北·高考真题、2024·广东·高考真题、2023·广东·高考真题、2023·海南·高考真题、2022·海南·高考真题、2021·浙江·高考真题、2019·天津高考真题、2019.全国高考真题、2018·浙江·高考真题、2018·浙江·高考真题
15.00
20.00
25.00
30.00
35.00
40.00
45.00
50.00
0.33
0.40
0.42
0.52
0.61
0.70
0.78
0.87
单色光类别
单色光1
10.60
18.64
单色光2
8.44
18.08
