高考物理一轮复习讲义练习第十四章　第3讲　实验十七：测量玻璃的折射率 实验十八：用双缝干涉实验测量光的波长

这是一份高考物理一轮复习讲义练习第十四章　第3讲　实验十七：测量玻璃的折射率 实验十八：用双缝干涉实验测量光的波长，共11页。试卷主要包含了实验原理，实验器材，实验步骤，数据分析，注意事项等内容，欢迎下载使用。

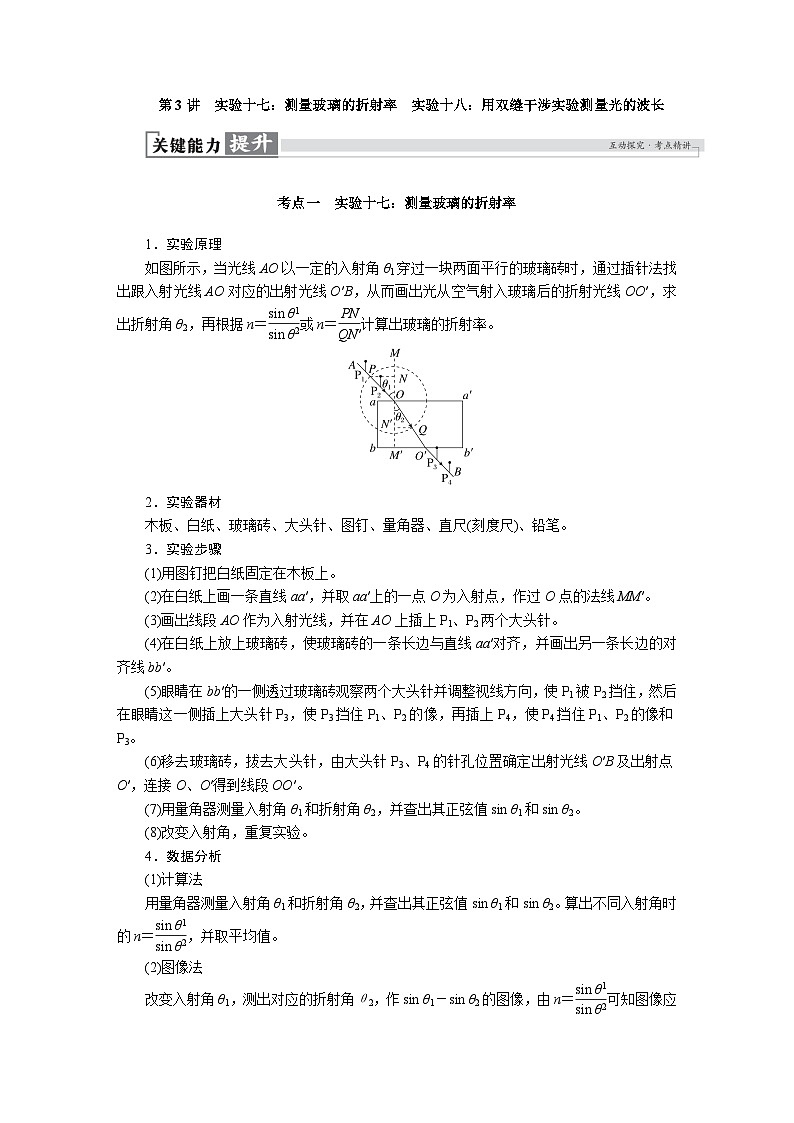

考点一 实验十七：测量玻璃的折射率
1．实验原理
如图所示，当光线AO以一定的入射角θ1穿过一块两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线O′B，从而画出光从空气射入玻璃后的折射光线OO′，求出折射角θ2，再根据n＝ eq \f(sin θ1,sin θ2)或n＝ eq \f(PN,QN′)计算出玻璃的折射率。
2．实验器材
木板、白纸、玻璃砖、大头针、图钉、量角器、直尺(刻度尺)、铅笔。
3．实验步骤
(1)用图钉把白纸固定在木板上。
(2)在白纸上画一条直线aa′，并取aa′上的一点O为入射点，作过O点的法线MM′。
(3)画出线段AO作为入射光线，并在AO上插上P1、P2两个大头针。
(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa′对齐，并画出另一条长边的对齐线bb′。
(5)眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P1被P2挡住，然后在眼睛这一侧插上大头针P3，使P3挡住P1、P2的像，再插上P4，使P4挡住P1、P2的像和P3。
(6)移去玻璃砖，拔去大头针，由大头针P3、P4的针孔位置确定出射光线O′B及出射点O′，连接O、O′得到线段OO′。
(7)用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2。
(8)改变入射角，重复实验。
4．数据分析
(1)计算法
用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2。算出不同入射角时的n＝ eq \f(sin θ1,sin θ2)，并取平均值。
(2)图像法

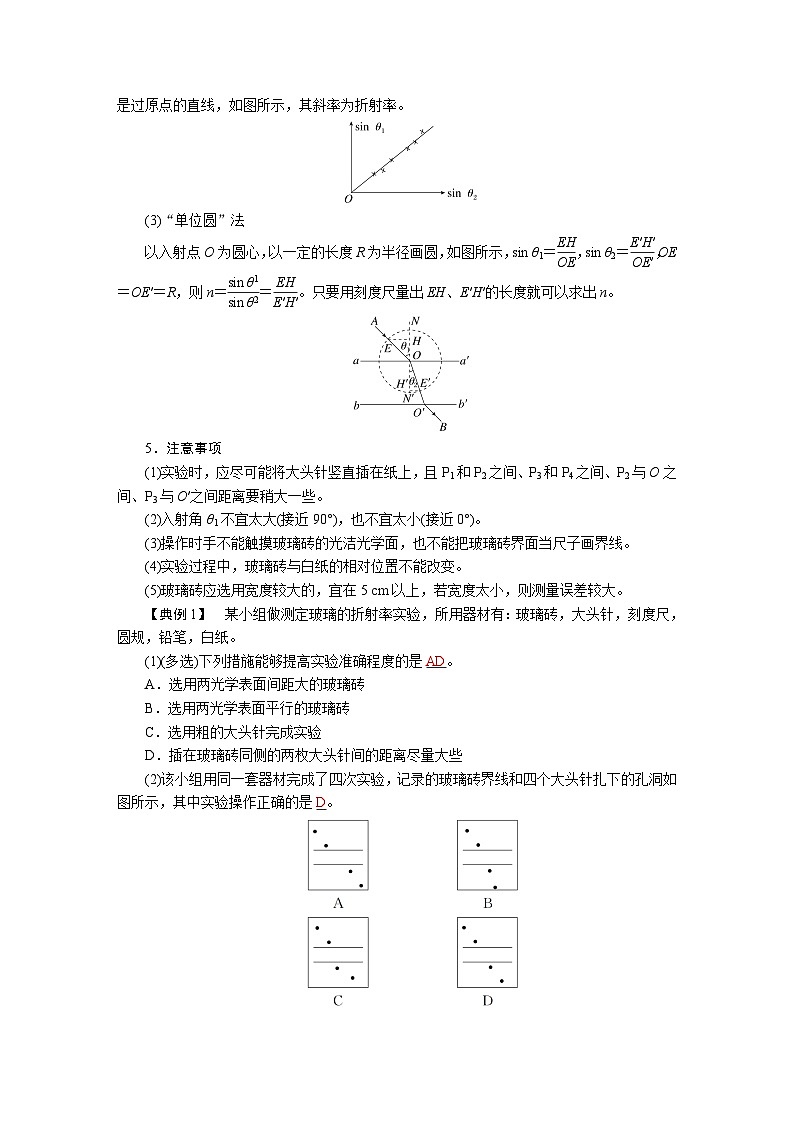

改变入射角θ1，测出对应的折射角θ2，作sin θ1－sin θ2的图像，由n＝ eq \f(sin θ1,sin θ2)可知图像应是过原点的直线，如图所示，其斜率为折射率。
(3)“单位圆”法
以入射点O为圆心，以一定的长度R为半径画圆，如图所示，sin θ1＝ eq \f(EH,OE)，sin θ2＝ eq \f(E′H′,OE′)，OE＝OE′＝R，则n＝ eq \f(sin θ1,sin θ2)＝ eq \f(EH,E′H′)。只要用刻度尺量出EH、E′H′的长度就可以求出n。
5．注意事项
(1)实验时，应尽可能将大头针竖直插在纸上，且P1和P2之间、P3和P4之间、P2与O之间、P3与O′之间距离要稍大一些。
(2)入射角θ1不宜太大(接近90°)，也不宜太小(接近0°)。
(3)操作时手不能触摸玻璃砖的光洁光学面，也不能把玻璃砖界面当尺子画界线。
(4)实验过程中，玻璃砖与白纸的相对位置不能改变。
(5)玻璃砖应选用宽度较大的，宜在5 cm以上，若宽度太小，则测量误差较大。
【典例1】 某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，铅笔，白纸。
(1)(多选)下列措施能够提高实验准确程度的是AD。
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些
(2)该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如图所示，其中实验操作正确的是D。

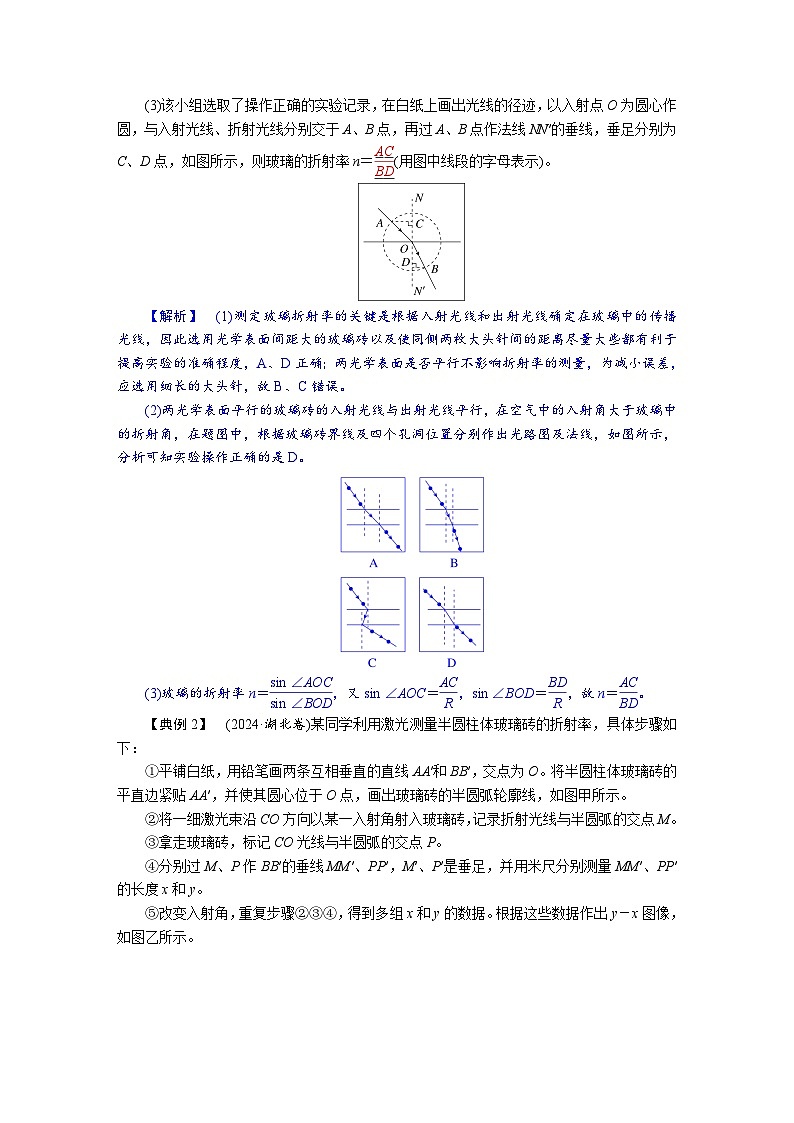

(3)该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点O为圆心作圆，与入射光线、折射光线分别交于A、B点，再过A、B点作法线NN′的垂线，垂足分别为C、D点，如图所示，则玻璃的折射率n＝ eq \f(AC,BD)(用图中线段的字母表示)。
【解析】 (1)测定玻璃折射率的关键是根据入射光线和出射光线确定在玻璃中的传播光线，因此选用光学表面间距大的玻璃砖以及使同侧两枚大头针间的距离尽量大些都有利于提高实验的准确程度，A、D正确；两光学表面是否平行不影响折射率的测量，为减小误差，应选用细长的大头针，故B、C错误。
(2)两光学表面平行的玻璃砖的入射光线与出射光线平行，在空气中的入射角大于玻璃中的折射角，在题图中，根据玻璃砖界线及四个孔洞位置分别作出光路图及法线，如图所示，分析可知实验操作正确的是D。
(3)玻璃的折射率n＝ eq \f(sin ∠AOC,sin ∠BOD)，又sin ∠AOC＝ eq \f(AC,R)，sin ∠BOD＝ eq \f(BD,R)，故n＝ eq \f(AC,BD)。
【典例2】 (2024·湖北卷)某同学利用激光测量半圆柱体玻璃砖的折射率，具体步骤如下：
①平铺白纸，用铅笔画两条互相垂直的直线AA′和BB′，交点为O。将半圆柱体玻璃砖的平直边紧贴AA′，并使其圆心位于O点，画出玻璃砖的半圆弧轮廓线，如图甲所示。
②将一细激光束沿CO方向以某一入射角射入玻璃砖，记录折射光线与半圆弧的交点M。
③拿走玻璃砖，标记CO光线与半圆弧的交点P。
④分别过M、P作BB′的垂线MM′、PP′，M′、P′是垂足，并用米尺分别测量MM′、PP′的长度x和y。
⑤改变入射角，重复步骤②③④，得到多组x和y的数据。根据这些数据作出y－x图像，如图乙所示。
(1)关于该实验，下列说法正确的是B。
A．入射角越小，误差越小
B．激光的平行度好，比用插针法测量更有利于减小误差
C．选择圆心O点作为入射点，是因为此处的折射现象最明显
(2)根据y－x图像，可得玻璃砖的折射率为1.57(结果保留三位有效数字)。
(3)若描画的半圆弧轮廓线半径略大于玻璃砖的实际半径，则折射率的测量结果不变(选填“偏大”“偏小”或“不变”)。
【解析】 (1)入射角适当即可，不能太小，入射角太小，会导致折射角太小，测量的误差会变大，故A错误；激光的平行度好，比用插针法测量更有利于减小误差，故B正确；相同的材料在各点的折射效果都一样，故C错误。
(2)设半圆柱体玻璃砖的半径为R，根据几何关系可得入射角的正弦值为sin i＝ eq \f(y,R)，折射角的正弦值为sin r＝ eq \f(x,R)，折射率n＝ eq \f(sin i,sin r)＝ eq \f(y,x)，可知y－x图像的斜率大小等于折射率，即n＝ eq \f(44,28)≈1.57。
(3)根据(2)中数据处理方法可知，若描画的半圆弧轮廓线半径略大于玻璃砖的实际半径，则折射率的测量结果不变。
考点二 实验十八：用双缝干涉实验测量光的波长
1．实验原理
单色光通过单缝后，经双缝产生稳定的干涉图样，图样中单色光波长λ与双缝间距d、双缝到屏的距离l、相邻两条亮(暗)条纹间距Δx之间满足λ＝ eq \f(d,l)Δx。
2．实验步骤
(1)观察双缝干涉图样
①将光源、遮光筒、毛玻璃依次安放在光具座上，如图所示。
②接好光源，打开开关，使灯丝正常发光。
③调节各器件的高度和角度，使光源灯丝发出的光能沿遮光筒轴线到达毛玻璃屏。
④安装单缝和双缝，尽量使缝的中点位于遮光筒的轴线上，使单缝与双缝平行，二者间距约为5～10 cm。
⑤在单缝和光源间放上滤光片，观察单色光的干涉条纹。
(2)测量单色光的波长
①安装测量头，调节至可清晰观察到干涉条纹。
②使分划板中心刻线对齐某条亮条纹的中心，记下此时手轮上的读数a1，将该条纹记为第1条亮条纹；转动手轮，使分划板中心刻线移动至第n条亮条纹的中心，记下此时手轮上的读数an。
③用刻度尺测量双缝与屏间距离l(d是已知的)。
④改变双缝间的距离d和双缝到屏的距离l，重复测量。
3．数据分析
(1)条纹间距Δx＝ eq \f(an－a1,n－1)。
(2)波长λ＝ eq \f(d,l)Δx。
(3)计算多组数据，求λ的平均值。
4．注意事项
(1)安装时，注意使光源、透镜、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且间距适当。
(2)光源灯丝最好为线状灯丝，并与单缝平行且靠近。
(3)调节的基本依据：照在毛玻璃屏上的光很弱，主要原因是灯丝与单缝、双缝，测量头与遮光筒不共轴；干涉条纹不清晰，一般原因是单缝与双缝不平行。
【典例3】 (2024·河北卷)某同学通过双缝干涉实验测量单色光的波长，实验装置如图所示，其中测量头包括毛玻璃、游标尺、分划板、手轮、目镜等。
该同学调整好实验装置后，分别用红色、绿色滤光片，对干涉条纹进行测量，并记录第一条和第六条亮纹中心位置对应的游标尺读数，如表所示：
根据表中数据，判断单色光1为绿光(选填“红光”或“绿光”)。
【解析】 根据Δx＝ eq \f(l,d)λ，可得λ＝ eq \f(dΔx,l)，由图表代入数据可知5Δx1＝(18.64－10.60) mm＝8.04 mm，5Δx2＝(18.08－8.44) mm＝9.64 mm，故Δx1
