高考物理【一轮复习】讲义练习专题强化二十二　电磁感应中的电路及图像问题

这是一份高考物理【一轮复习】讲义练习专题强化二十二　电磁感应中的电路及图像问题，共16页。试卷主要包含了电磁感应中电路知识的关系图，5+0，如图所示，宽为L=1等内容，欢迎下载使用。

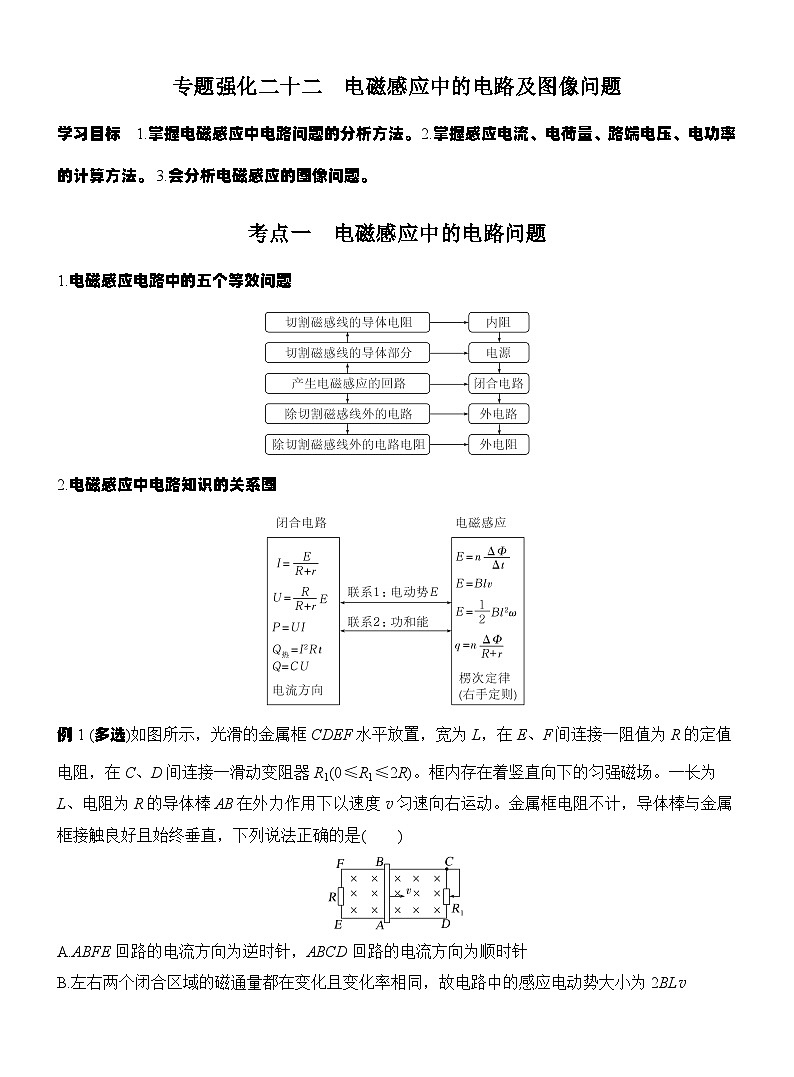

考点一 电磁感应中的电路问题
1.电磁感应电路中的五个等效问题
2.电磁感应中电路知识的关系图
例1 (多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下的匀强磁场。一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动。金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是( )
A.ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针
B.左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLv

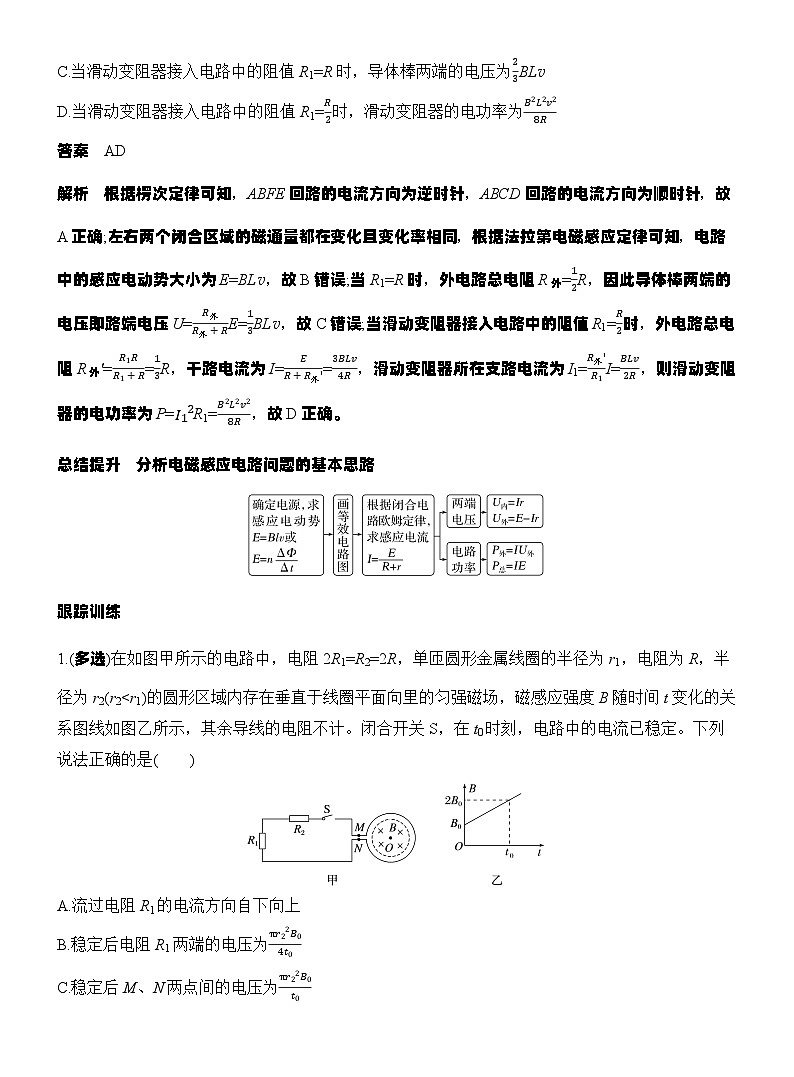

C.当滑动变阻器接入电路中的阻值R1=R时，导体棒两端的电压为23BLv
D.当滑动变阻器接入电路中的阻值R1=R2时，滑动变阻器的电功率为B2L2v28R
答案 AD
解析 根据楞次定律可知，ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针，故A正确;左右两个闭合区域的磁通量都在变化且变化率相同，根据法拉第电磁感应定律可知，电路中的感应电动势大小为E=BLv，故B错误;当R1=R时，外电路总电阻R外=12R，因此导体棒两端的电压即路端电压U=R外R外+RE=13BLv，故C错误;当滑动变阻器接入电路中的阻值R1=R2时，外电路总电阻R外'=R1RR1+R=13R，干路电流为I=ER+R外'=3BLv4R，滑动变阻器所在支路电流为I1=R外'R1I=BLv2R，则滑动变阻器的电功率为P=I12R1=B2L2v28R，故D正确。
总结提升 分析电磁感应电路问题的基本思路
跟踪训练

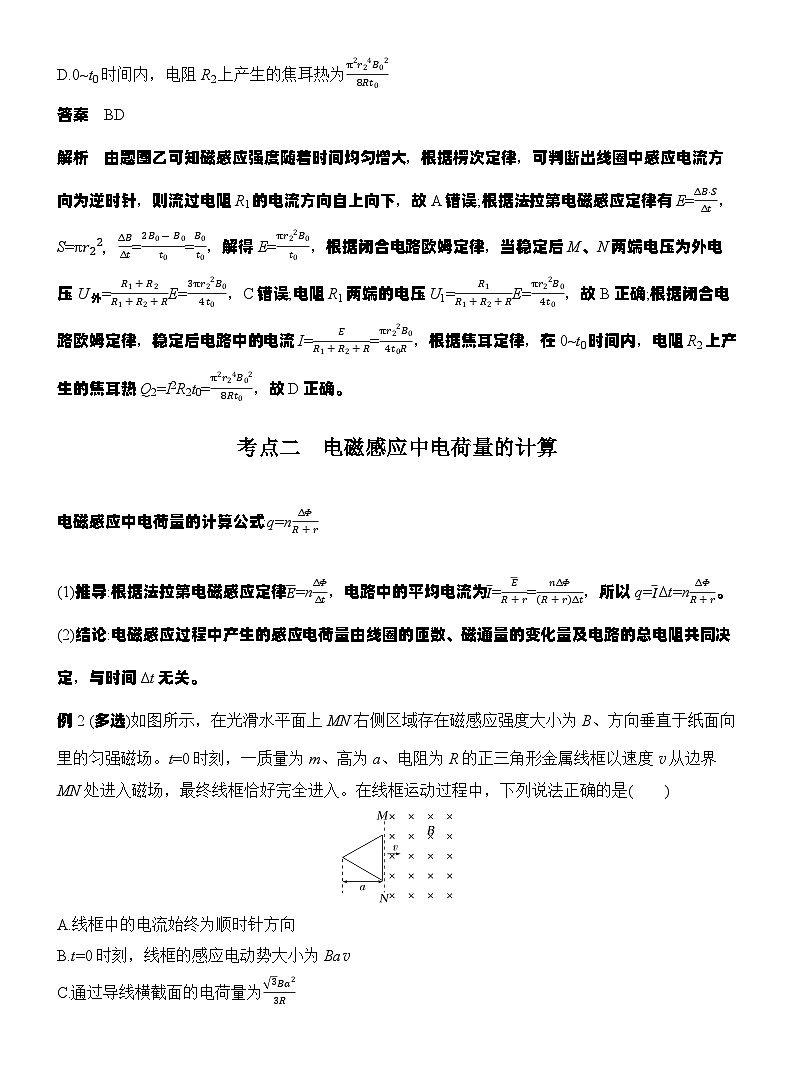

1.(多选)在如图甲所示的电路中，电阻2R1=R2=2R，单匝圆形金属线圈的半径为r1，电阻为R，半径为r2(r2
