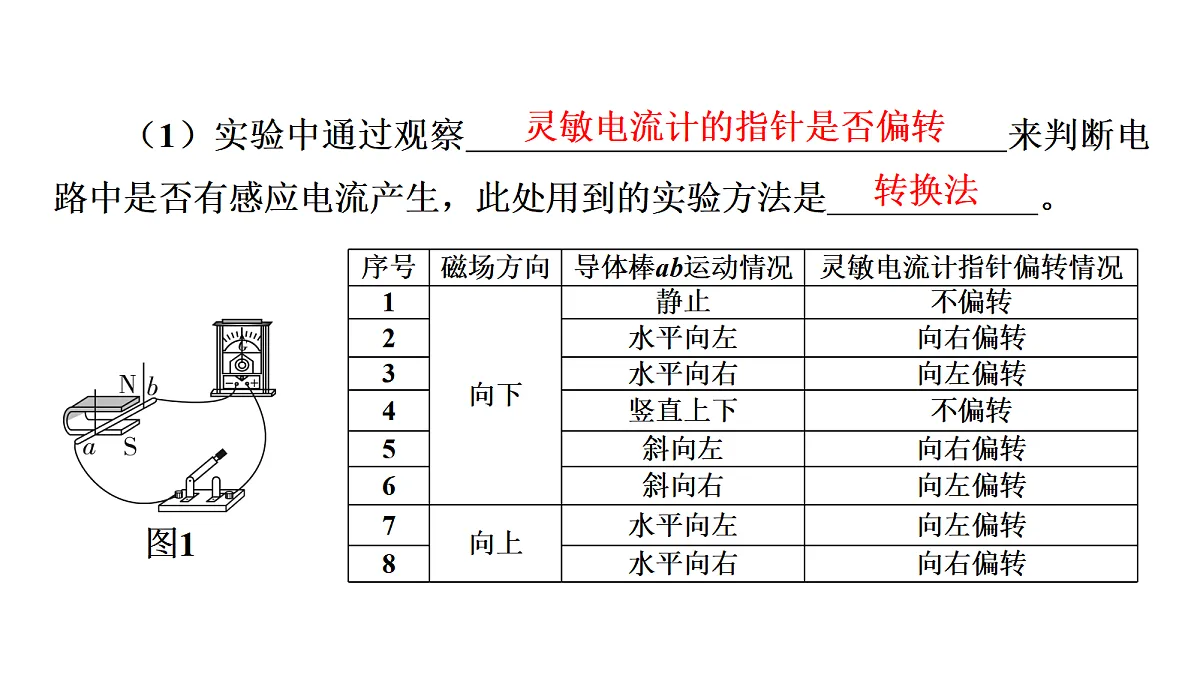

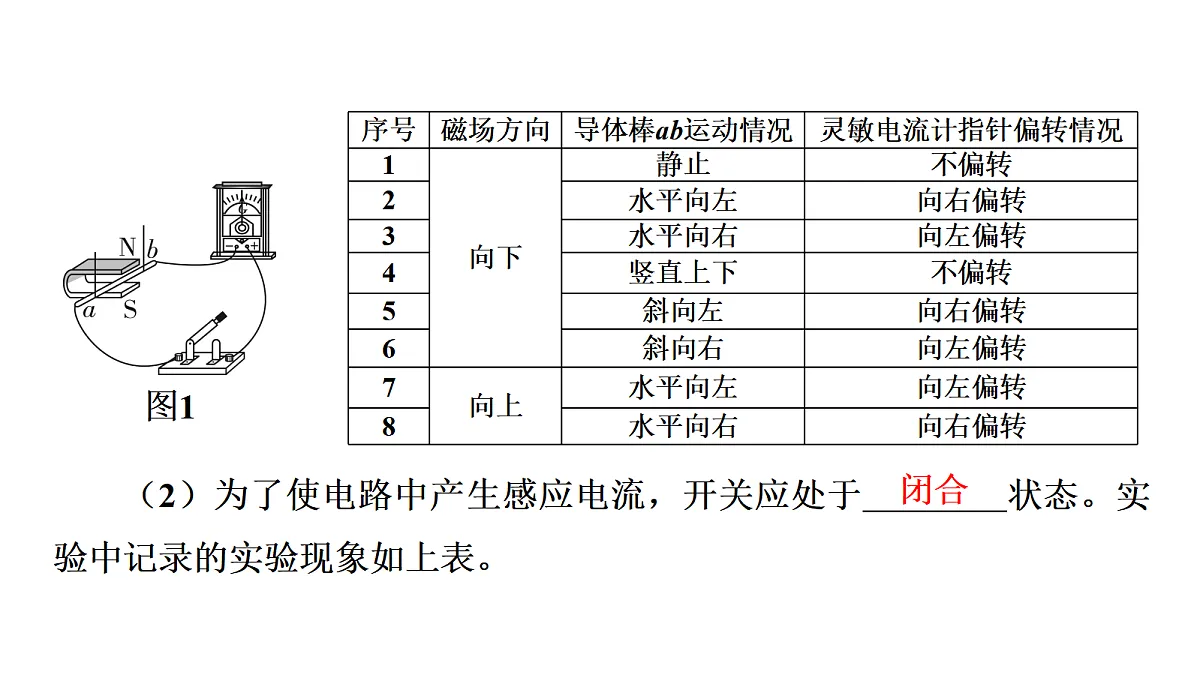

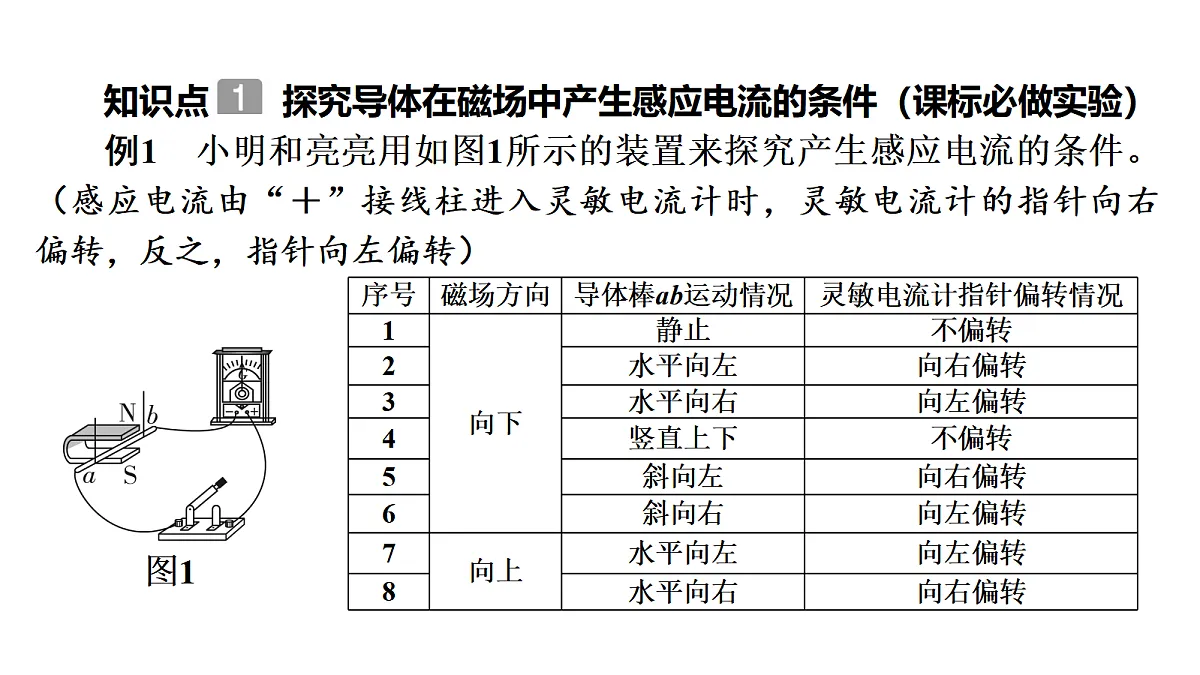

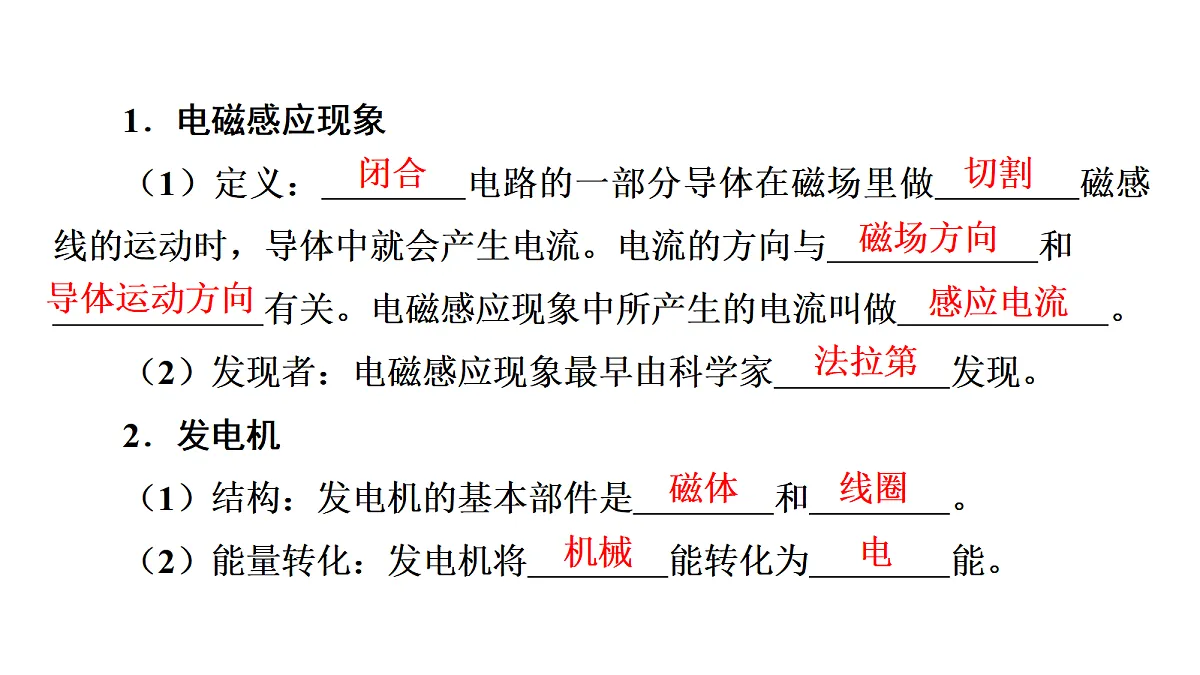

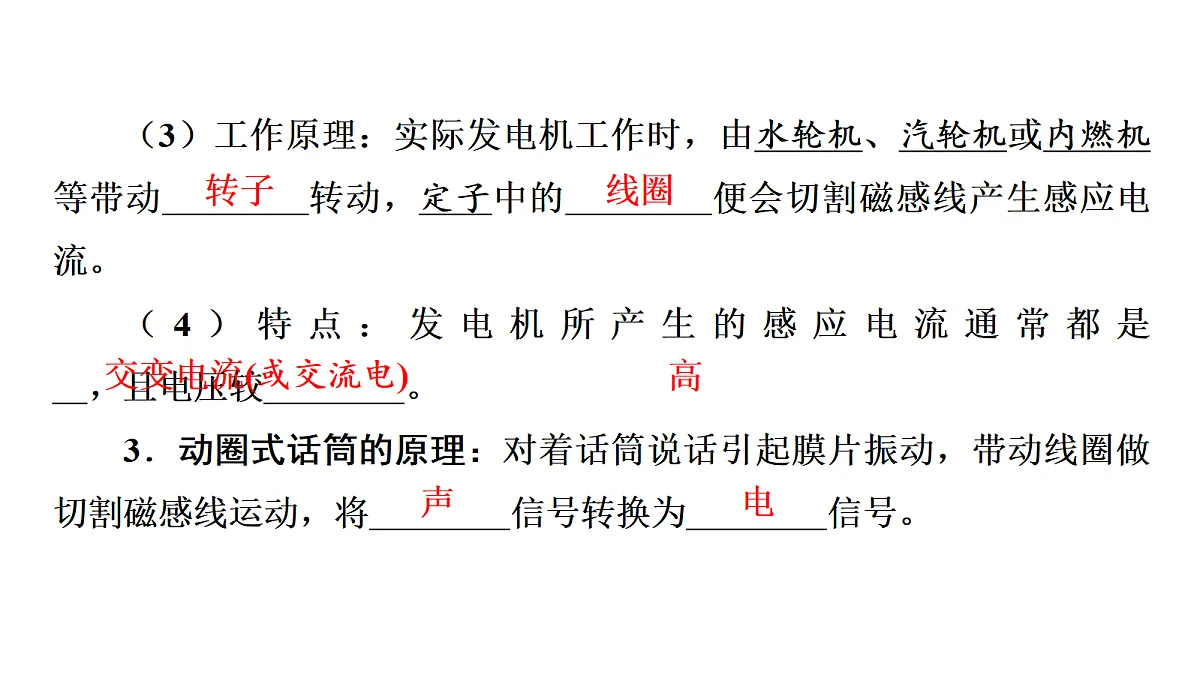

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]17.3　发电机发电的原理课堂小测要点梳理典例精练第十七章　电动机与发电机要点梳理1．电磁感应现象（1）定义：　　　　电路的一部分导体在磁场里做　　　　磁感线的运动时，导体中就会产生电流。电流的方向与　　　　　　和　　　　　　有关。电磁感应现象中所产生的电流叫做　　　　　　。（2）发现者：电磁感应现象最早由科学家　　　　　发现。2．发电机（1）结构：发电机的基本部件是　　　　和　　　　。（2）能量转化：发电机将　　　　能转化为　　　　能。闭合切割磁场方向导体运动方向感应电流法拉第磁体线圈机械电（3）工作原理：实际发电机工作时，由水轮机、汽轮机或内燃机等带动　　　　转动，定子中的　　　　便会切割磁感线产生感应电流。（4）特点：发电机所产生的感应电流通常都是　　　　　　　　　　，且电压较　　　　。3．动圈式话筒的原理：对着话筒说话引起膜片振动，带动线圈做切割磁感线运动，将　　　　信号转换为　　　　信号。转子线圈交变电流(或交流电)高声电典例精练知识点 探究导体在磁场中产生感应电流的条件（课标必做实验）例1　小明和亮亮用如图1所示的装置来探究产生感应电流的条件。（感应电流由“＋”接线柱进入灵敏电流计时，灵敏电流计的指针向右偏转，反之，指针向左偏转） 图1（1）实验中通过观察　　　　　　　　　　　　　　　来判断电路中是否有感应电流产生，此处用到的实验方法是　　　　　　。 图1灵敏电流计的指针是否偏转转换法（2）为了使电路中产生感应电流，开关应处于　　　　状态。实验中记录的实验现象如上表。图1闭合①小明分析实验现象后得出结论：闭合电路的部分导体在磁场中做垂直于磁感线的运动时，电路中会产生感应电流。亮亮认为他的结论不全面，原因是导体棒ab做　　　　（选填“水平”“竖直”或“斜向”）运动时，电路中也会产生感应电流。图1斜向②采纳亮亮的意见后，小明得出正确的结论：闭合电路的部分导体在磁场中做　　　　　　的运动时，电路中会产生感应电流。 图1切割磁感线（3）比较2、3（或5、6，或7、8）两次实验可得，感应电流的方向跟　　　　　　　　　　　　　　　有关；比较　　　　　　　两次实验可得，感应电流的方向跟磁场方向有关。 图1导体切割磁感线的方向2、7(或3、8)（4）他们还发现，加快导体棒ab移动的速度，灵敏电流计指针偏转的角度增大，这说明感应电流的大小与　　　　　　　　　　　　有关；此外，当导体棒ab的移动速度不变时，换用磁性更强的磁体，灵敏电流计指针的偏转角度也增大，这说明感应电流的大小还与　　　　　有关。图1导体切割磁感线的速度磁场强弱（5）实验结束后，他们在整理器材时忘记断开开关，在水平向左撤去蹄形磁铁（导体棒ab不动）时，灵敏电流计的指针　　　　（选填“会”或“不会”）偏转。图1会 　1.感应电流的方向与磁场方向和导体切割磁感线运动的方向有关，改变其中任意一个，感应电流的方向都会发生改变。2．当灵敏电流计的指针偏转角度过小（或实验现象不明显）时，可以换用磁性更强的磁体，也可以加快导体切割磁感线的速度，或将导体棒换成多匝线圈。知识点 发电机及电磁感应现象的其他应用例2　图2－甲是一款手摇发电机，图2－乙是其结构简图，图中大轮与小轮通过皮带传动，小轮与线圈固定在同一转轴上，线圈通过导线、滑环和电刷与灯泡连接。（1）摇动大轮，带动线圈做　　　　　　　运动，就能看到灯泡发光。这说明该发电机的工作原理是　　　　　　；该发电机在工作时主要发生的能量转化是　　　　　转化为　　　　　。图2切割磁感线电磁感应机械能电能（2）摇动大轮的速度越快，灯泡的亮度越　　　（选填“亮”或“暗”）。图2亮（3）取下灯泡，将两个发光二极管极性相反地并联起来，并与手摇发电机串联（如图2－丙）。摇动大轮，发现两个发光二极管交替发光，这说明该发电机产生的是　　　　（选填“交流”或“直流”）电。图2交流例3　图3所示为发电机的工作原理图，线圈从水平位置开始转动，下列说法正确的是 （　　）A．线圈在转动过程中，始终都有感应电流产生B．线圈中产生的感应电流的方向会发生变化C．线圈转到图示位置时，ab和ad边都不受磁场力的作用D．线圈从图示位置转过180°后，ab边中感应电流的方向不变图3B例4　图4是动圈式话筒的结构示意图，图中永磁体位置固定，线圈与膜片相连。对着该话筒说话时，声波使膜片振动，与膜片相连的线圈也跟着一起振动，切割磁感线产生　　　　　　　　，实现声信号到电信号的转变。该话筒的工作原理是　　　　　　现象，与　　　　（选填“电动机”或“发电机”）的工作原理相同。 图4感应电流电磁感应发电机课堂小测图5C图6电磁感应机械电右偏转图7C图8D图9电磁感应机械电
