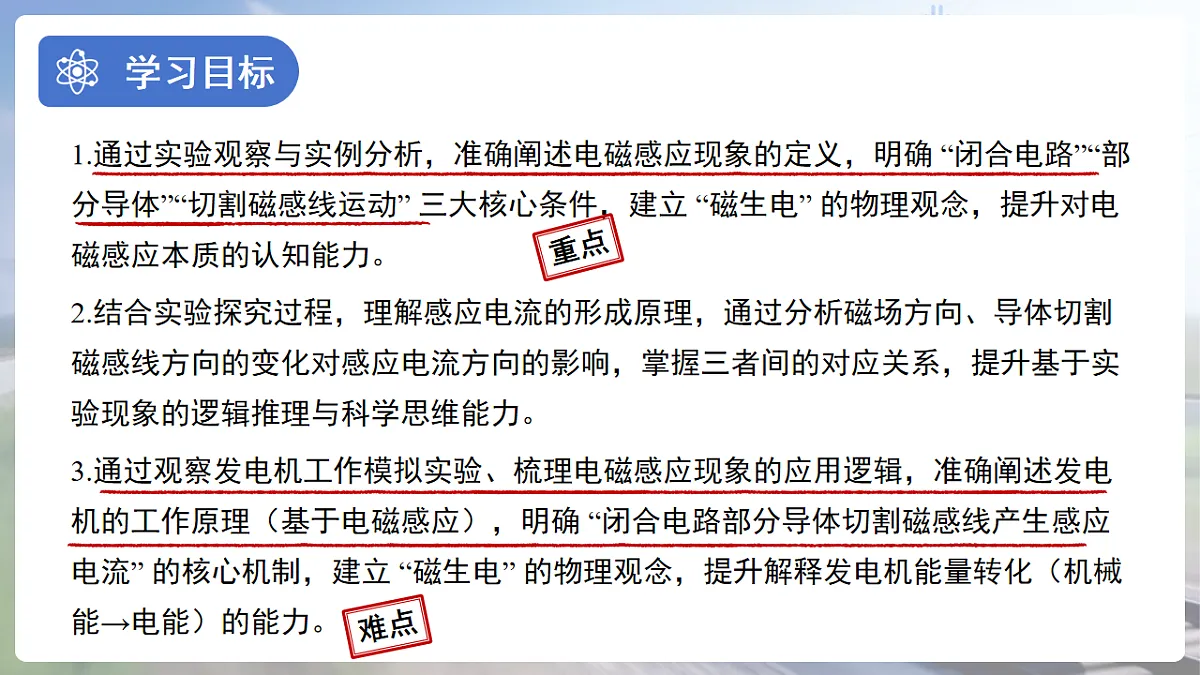

1.通过实验观察与实例分析，准确阐述电磁感应现象的定义，明确 “闭合电路”“部分导体”“切割磁感线运动” 三大核心条件，建立 “磁生电” 的物理观念，提升对电磁感应本质的认知能力。2.结合实验探究过程，理解感应电流的形成原理，通过分析磁场方向、导体切割磁感线方向的变化对感应电流方向的影响，掌握三者间的对应关系，提升基于实验现象的逻辑推理与科学思维能力。3.通过观察发电机工作模拟实验、梳理电磁感应现象的应用逻辑，准确阐述发电机的工作原理（基于电磁感应），明确 “闭合电路部分导体切割磁感线产生感应电流” 的核心机制，建立 “磁生电” 的物理观念，提升解释发电机能量转化（机械能→电能）的能力。

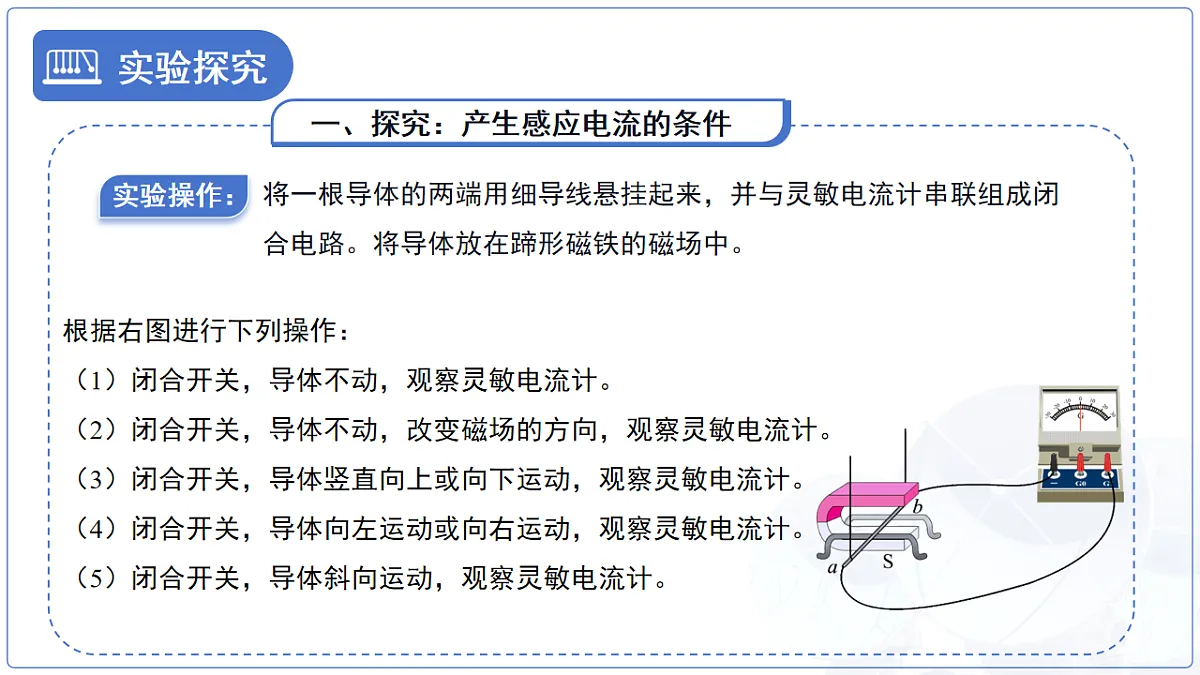

根据右图进行下列操作：（1）闭合开关，导体不动，观察灵敏电流计。（2）闭合开关，导体不动，改变磁场的方向，观察灵敏电流计。（3）闭合开关，导体竖直向上或向下运动，观察灵敏电流计。（4）闭合开关，导体向左运动或向右运动，观察灵敏电流计。（5）闭合开关，导体斜向运动，观察灵敏电流计。

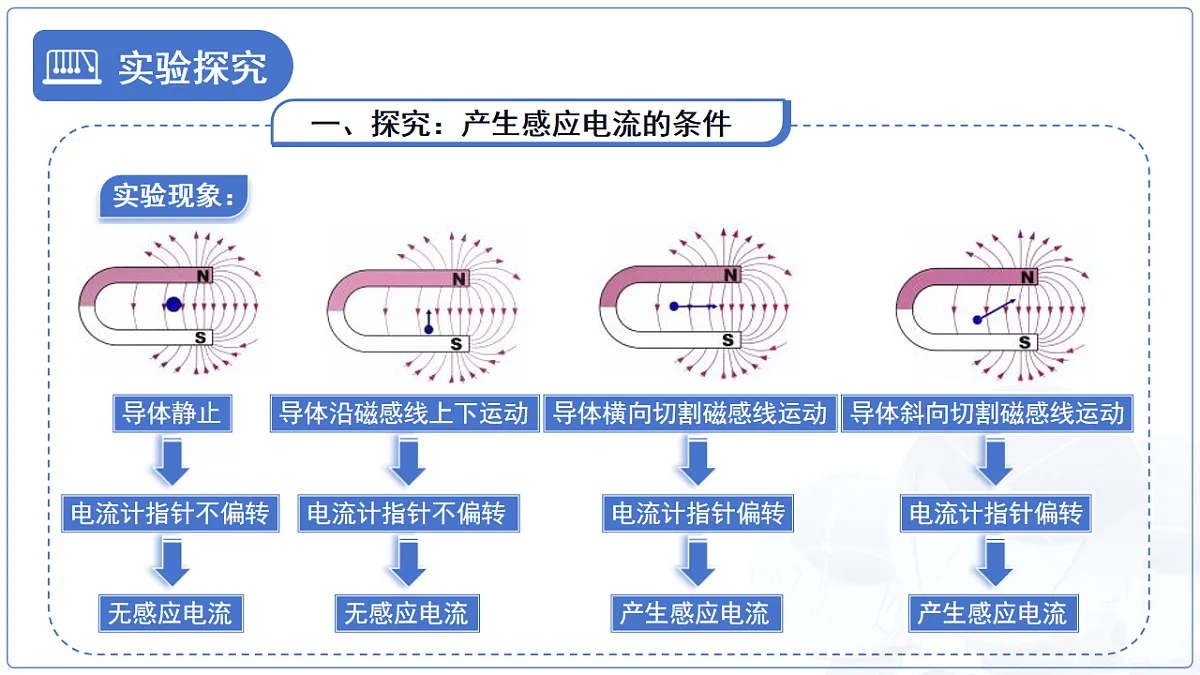

导体横向切割磁感线运动
导体斜向切割磁感线运动
根据下图进行下列操作：（1）磁场方向不变，闭合开关，导体分别向左、向右运动，观察灵敏电流计。（2）改变磁场方向，闭合开关，导体分别向左、向右运动，观察灵敏电流计。（3）磁场方向不变，闭合开关，导体分别斜向左上、斜向右下运动，观察灵敏电流计。（5）改变磁场方向，闭合开关，导体分别斜向左上、斜向右下运动，观察灵敏电流计。
伸开右手，使大拇指与其余四个手指垂直，并且都与手掌在同一平面内;让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
用右手判断感应电流的方向
发电机是根据电磁感应原理制造的。发电机所产生的电流分为直流电与交流电。
（1）发电机主要构造 磁铁、矩形线圈abcd、铜环K和L、电刷A与B等。（2）主要部分作用 ①磁铁：用来产生磁场；②线圈abcd转动时，切割磁感线，产生感应电流；③铜环：两个铜环随线圈一起转动，与外部电路组成一闭合回路； ④电刷：感应电流通过电刷流出。
①图甲和图丙中导线ab与cd运动方向和磁感线方向平行，不切割磁感线，没有电流产生。②图乙和丁中导线ab与cd切割磁感线，有电流产生，但切割磁感线的方向相反，所以电流方向相反。每当经过磁感线与线圈平面垂直的位置时，线圈中的电流方向改变一次，线圈转一周，电流方向改变两次。③线圈不停转动，产生的电流交替往复，形成持续的电流。
实际发电机是由定子（不动部分）和转子（转动部分）组成。

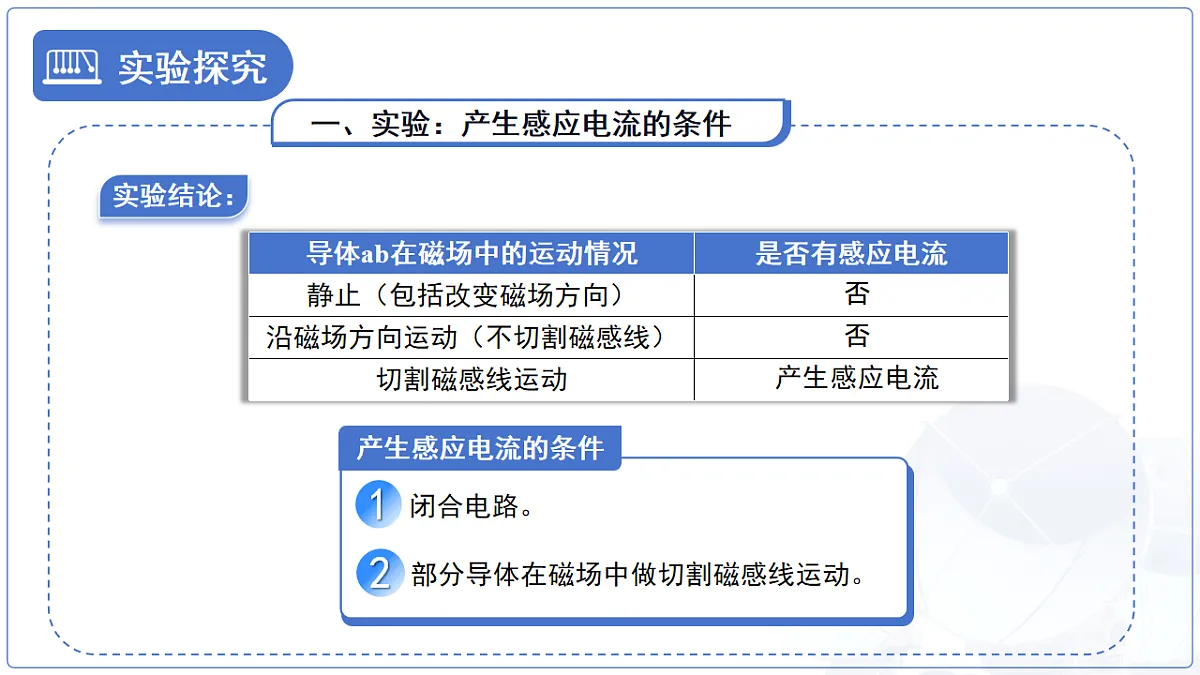

　　闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
红色二极管发光，说明有电流通过
蓝色二极管发光，说明有电流通过
如图所示，用漆包线绕一个宽约1.5cm、长约2cm的矩形线圈，匝数为10圈左右。两线头伸直，留出约1cm，用刀片将漆皮刮掉，作转动轴，支在用曲别针做的支架上，在线圈下面放一块磁体。这样，一个最简单的发电机就做成了。
1.(1)英国物理学家 在1831年发现了电磁感应现象。 (2) 电路的一部分导体在磁场中做 运动时，导体中就产生电流。这种由于导体在磁场中运动而产生电流的现象叫作电磁感应，产生的电流叫作 。 (3)影响感应电流方向的因素① 导体做切割磁感线运动的方向。② 方向。
2.（2025·琼山区校级二模）“探究什么情况下磁可以生电”的实验装置如图所示。要使感应电流方向发生改变，可采取的具体措施是（ ）A.使用磁性更强的磁体B.保持磁体静止，只改变导体水平运动的方向C.上下调换磁极，同时改变导体水平运动的方向D.增大导体水平运动的速度
3.下列四幅图与电动机工作原理相同的是（　　）
