17．1　关于电动机转动的猜想 17.2　电动机转动的原理　习题课件2025-2026学年物理沪粤版九年级下册

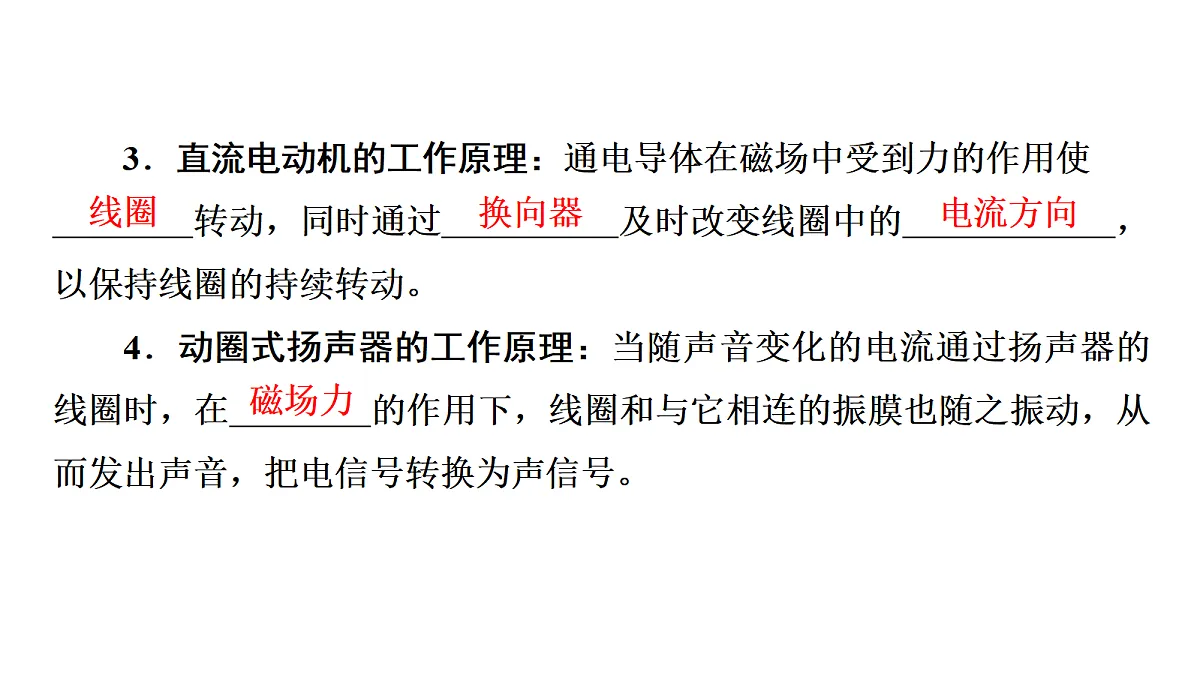

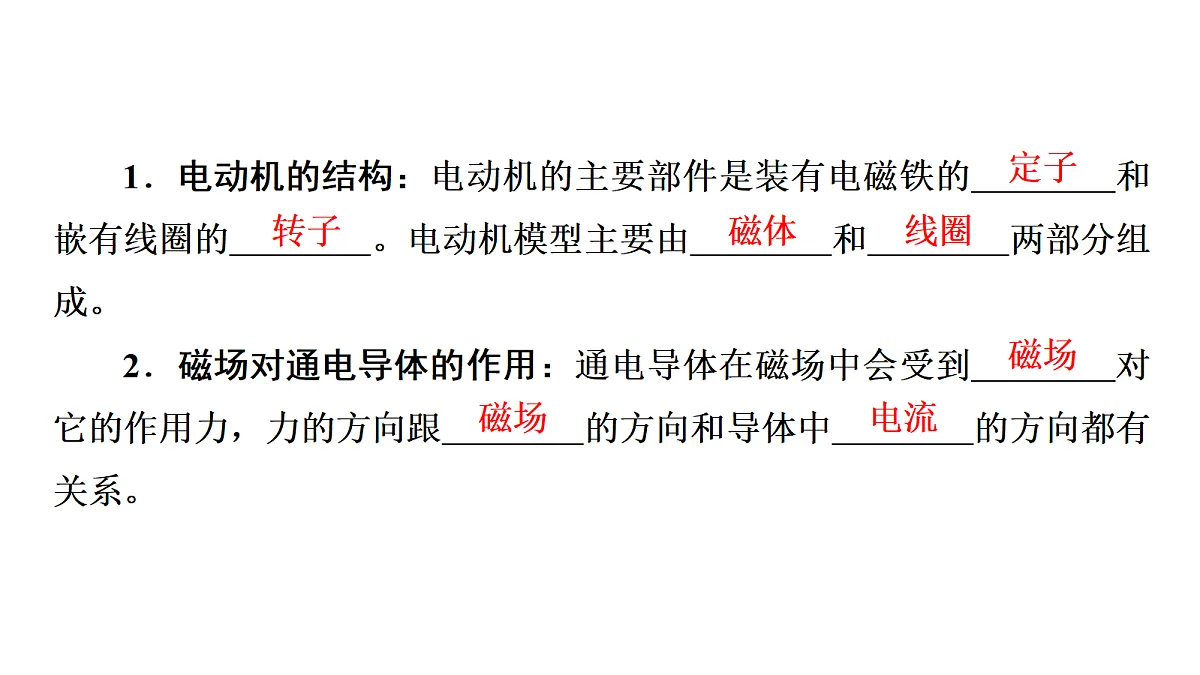

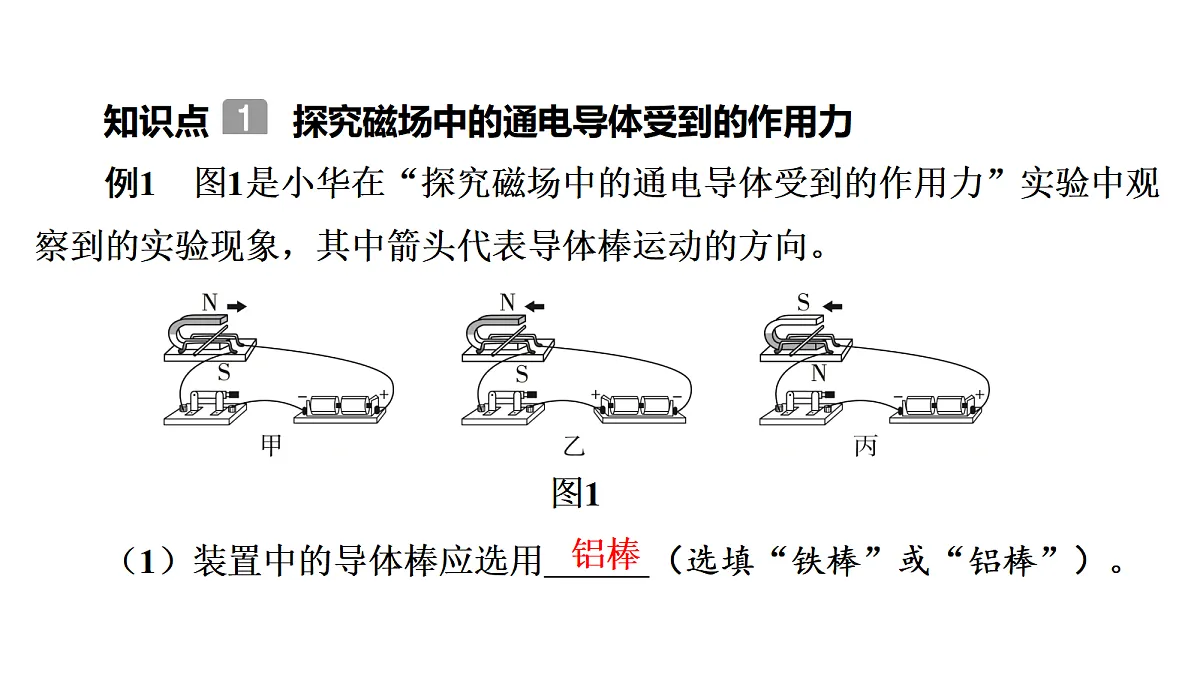

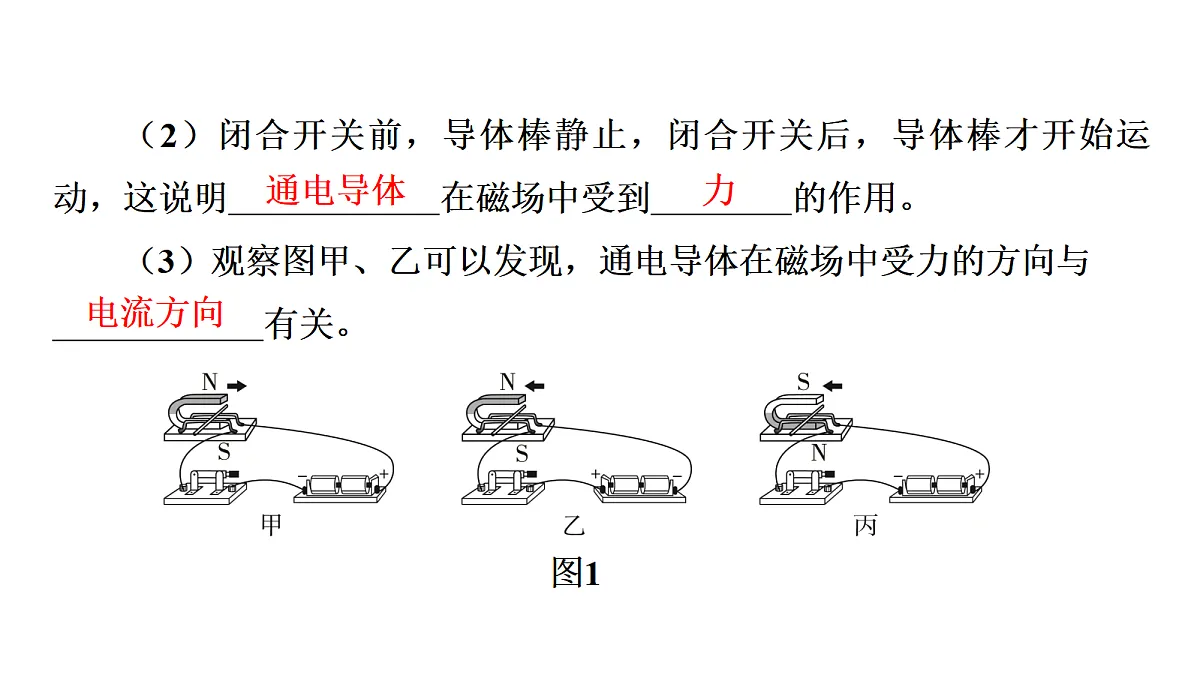

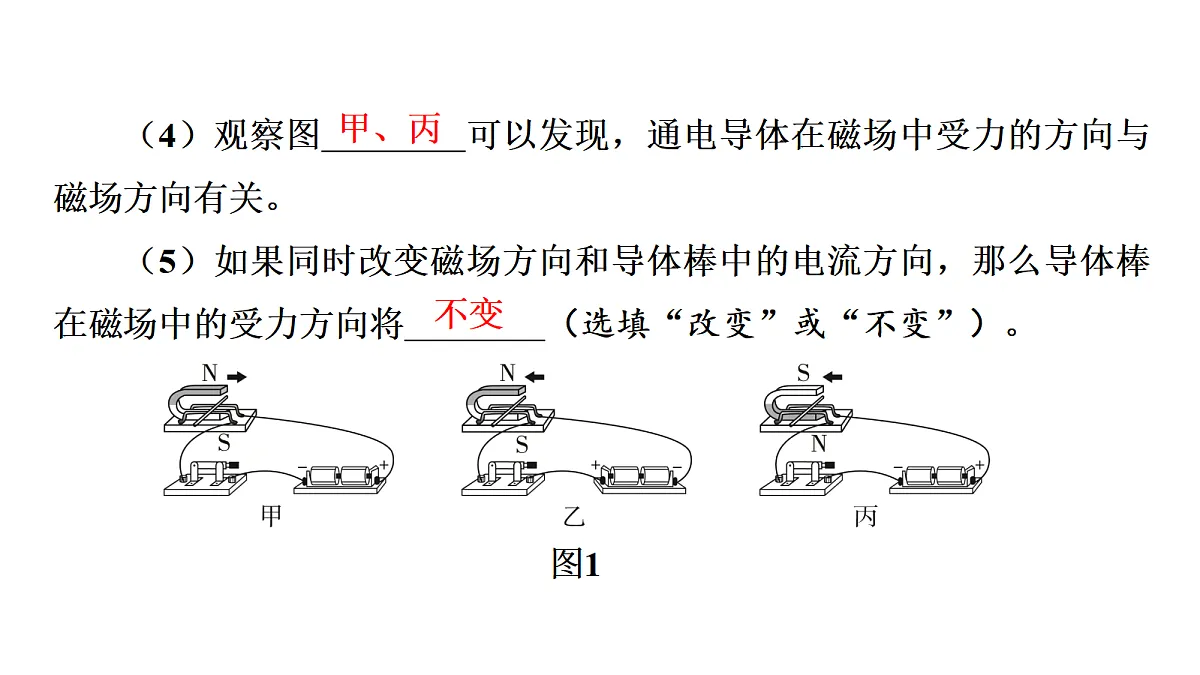

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]17．1　关于电动机转动的猜想　17.2　电动机转动的原理课堂小测要点梳理典例精练第十七章　电动机与发电机要点梳理1．电动机的结构：电动机的主要部件是装有电磁铁的　　　　和嵌有线圈的　　　　。电动机模型主要由　　　　和　　　　两部分组成。2．磁场对通电导体的作用：通电导体在磁场中会受到　　　　对它的作用力，力的方向跟　　　　的方向和导体中　　　　的方向都有关系。定子转子磁体线圈磁场磁场电流3．直流电动机的工作原理：通电导体在磁场中受到力的作用使　　　　转动，同时通过　　　　　及时改变线圈中的　　　　　　，以保持线圈的持续转动。4．动圈式扬声器的工作原理：当随声音变化的电流通过扬声器的线圈时，在　　　　的作用下，线圈和与它相连的振膜也随之振动，从而发出声音，把电信号转换为声信号。线圈换向器电流方向磁场力典例精练知识点 探究磁场中的通电导体受到的作用力例1　图1是小华在“探究磁场中的通电导体受到的作用力”实验中观察到的实验现象，其中箭头代表导体棒运动的方向。（1）装置中的导体棒应选用　　　（选填“铁棒”或“铝棒”）。图1铝棒（2）闭合开关前，导体棒静止，闭合开关后，导体棒才开始运动，这说明　　　　　　在磁场中受到　　　　的作用。（3）观察图甲、乙可以发现，通电导体在磁场中受力的方向与　　　　　　有关。图1通电导体力电流方向（4）观察图　　　　可以发现，通电导体在磁场中受力的方向与磁场方向有关。（5）如果同时改变磁场方向和导体棒中的电流方向，那么导体棒在磁场中的受力方向将　　　　（选填“改变”或“不变”）。图1甲、丙不变 　通电导体在磁场中受力的方向与电流方向和磁场方向有关。若其中一个反向，则导体受力的方向改变；若二者同时反向，则导体受力的方向不变。知识点 电动机的工作原理例2　如图2所示，小明在研究电动机的工作原理。（1）使线圈静止在图甲所示位置，闭合开关后，线圈左、右两边框ab、cd中的电流方向　　　　　（选填“相反”或“相同”）。此时边框ab受力方向向上，边框cd受力方向向　　　　　，线圈转动起来。图2相反下（2）当线圈转到图乙所示位置时，边框ab、cd的受力方向均　　　　（选填“改变”或“不变”），且它们受到的力恰好在同一条直线上，线圈来回摆动几次，最终停在图　　　　（选填“甲”或“乙”）所示的平衡位置。图2不变乙（3）为了使线圈能连续转动，电动机安装了图丙中A、B、C、D组成的装置，它叫做　　　　，作用是在线圈转过平衡位置时，自动改变线圈中的　　　　　　，从而使线圈持续转动。图2换向器电流方向（4）如图丁所示，将直流电动机模型接入电路，各部分连接完好。闭合开关，小明发现电动机并没有转动，他用手轻推了一下线圈后，电动机才开始正常转动。电动机刚开始不转的原因可能是　　（选填字母）。A．换向器接触不良 B．电源电压太低C．线圈刚好处于平衡位置 D．线圈中的电流太小图2C 　1.改变电流方向或磁场方向可以改变直流电动机的转动方向。2．增大电流或换用磁性更强的磁体可以增大直流电动机的转动速度。知识点 磁场对通电导体作用的应用例3　 图3是扬声器的结构示意图。给线圈通入大小和方向反复变化的电流后，线圈　　　　　　（选填“向左”“向右”或“左右往复”）运动，带动振膜振动，从而发出声音。扬声器工作过程中，主要将　　　　　能转化为　　　　　能。 图3左右往复电机械课堂小测图4力左左图5DD磁场电机械
