　　我们打开电视机，听到的声音、看到的图像都是通过电磁波传来的；我们用智能手机浏览网页、打电话，也是靠电磁波来传递各种信息的。那么，这些信息是怎样被发射和接收的呢？
一、无线电广播信号的发射和接收
（1）无线电信号是从哪里发射的？（2）声音信号是如何发射到空中的？（3）信号是如何接收的？（4）收音机接收的信号是如何变成声音的？
1．无线电广播信号的发射
　　话筒把播音员的声音信号转换成电信号，通过调制器加载到高频电流上，通过天线产生电磁波发射到空中。

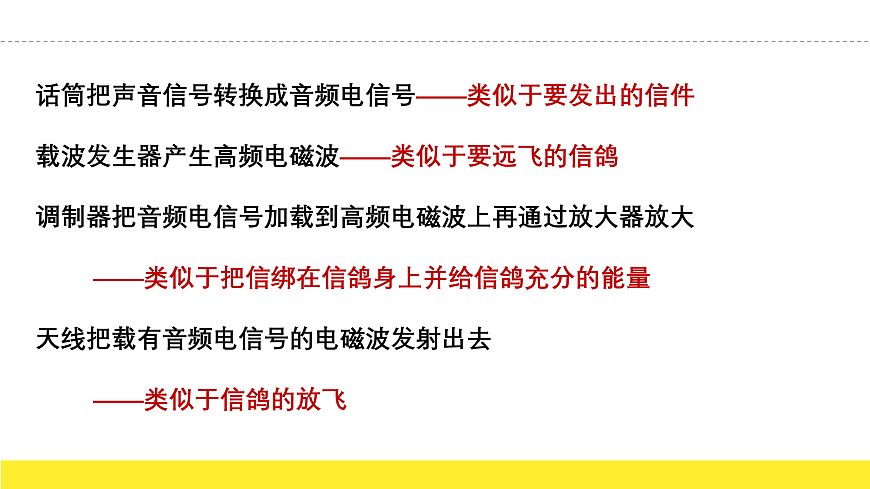

话筒把声音信号转换成音频电信号——类似于要发出的信件载波发生器产生高频电磁波——类似于要远飞的信鸽调制器把音频电信号加载到高频电磁波上再通过放大器放大 　　——类似于把信绑在信鸽身上并给信鸽充分的能量天线把载有音频电信号的电磁波发射出去 　　 ——类似于信鸽的放飞

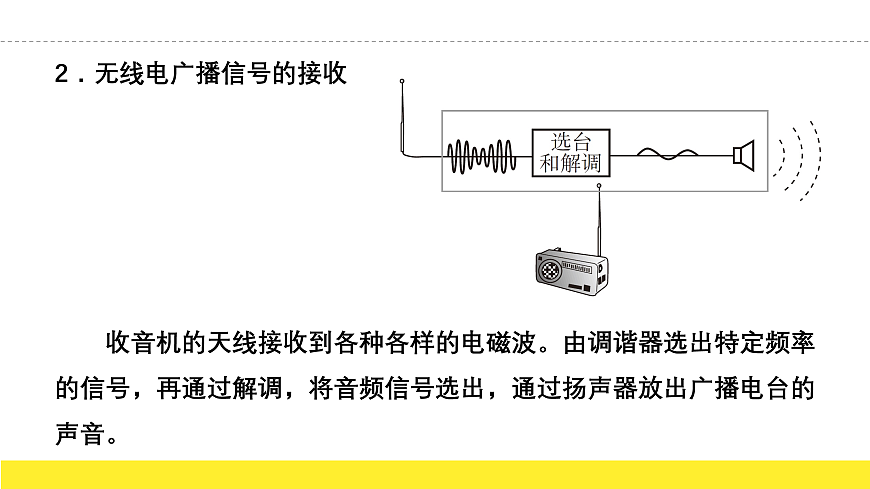

2．无线电广播信号的接收
　　收音机的天线接收到各种各样的电磁波。由调谐器选出特定频率的信号，再通过解调，将音频信号选出，通过扬声器放出广播电台的声音。
（1）天　线 —— 接收各种各样的电磁波
（2）调谐器 —— 选择需要电台的载波信号
（3）解　调 —— 从载波信号中复原音频信号
（4）扬声器 —— 将音频电信号转换成声音
二、电视信号的发射和接收
　　（2）电视信号中图像信号和声音信号是如何发射与接收的？
　　（1）电视信号与广播信号有哪些异同？
　　摄像机把图像变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。　　发射工作由电视台完成。
（1）摄像机 —— 将图像转换成电信号
（2）发射机 —— 将电信号加载到频率很高的电流上
（3）天　线 —— 将高频信号发射到空中
　　天线接收信号，把图像信号取出放大，通过显示器还原图像；把音频信号取出，通过扬声器转换成声音。
（2）接 收 机 —— 取出并放大图像和音频电信号
（3）显 示 器 —— 复原图像信号
（1）天　　线 —— 接收包含声音、图像信息的高频信号
（4）音频放大 —— 将微弱音频电信号放大并输出
三、移动通信信号的发射和接收
（1）移动电话是如何把信号发射出去的？（2）移动电话是如何接收到对方的电话信息的？
　　移动电话既是无线电发射台又是无线电接收台。　　移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
无线电广播信号的发射和接收
信号的发射由广播电台完成信号的接收由收音机完成用电磁波传递图像信号和声音信号信号的发射由电视台完成信号的接收由电视机完成移动电话既是无线电发射台又是无线电接收台
1.课外活动时，几位同学在一起谈论无线广播信号的发射，他们有以下几种看法，你认为错误的是（ ）A．话筒把声音信号转换成电信号并向外发射电磁波B．载波发生器可以产生高频电磁波C．调制器把音频电信号加载到高频电流上D．电磁波的发射要通过天线
