沪科版九年级上学期物理第十八章磁及其相互作用单元测试题（含答案）

这是一份沪科版九年级上学期物理第十八章磁及其相互作用单元测试题（含答案），共5页。

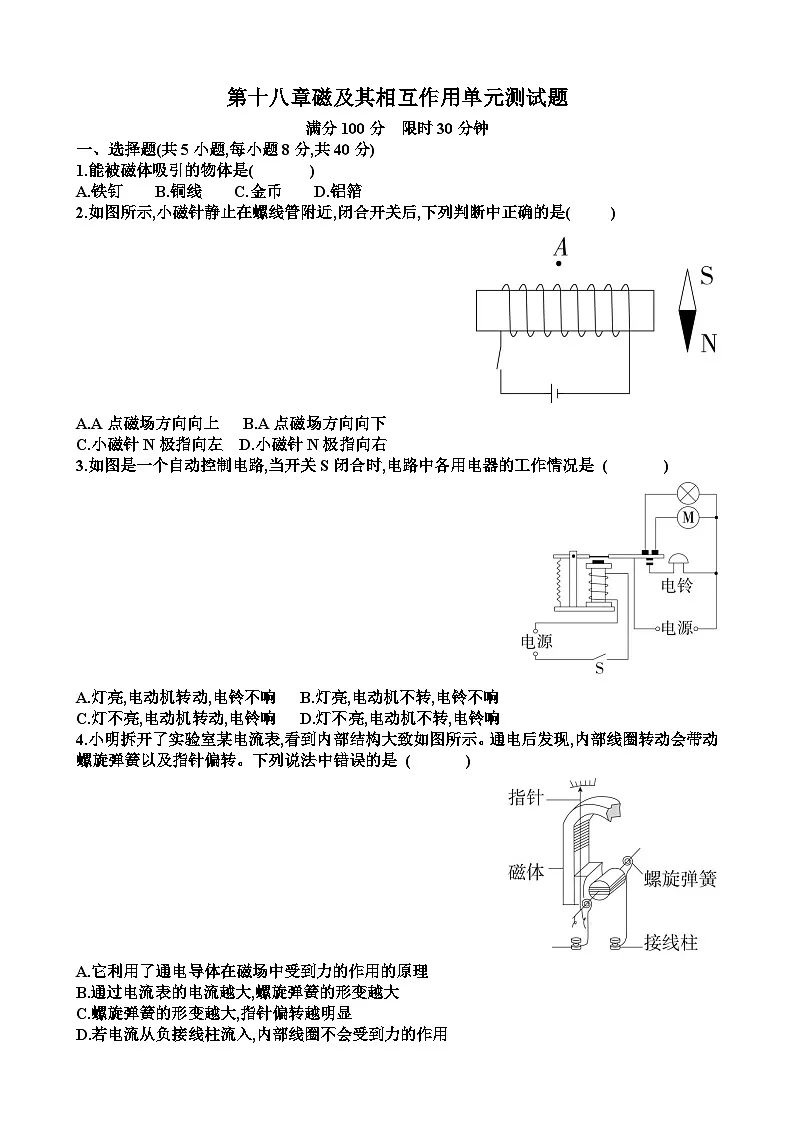

第十八章磁及其相互作用单元测试题满分100分　限时30分钟一、选择题(共5小题,每小题8分,共40分)1.能被磁体吸引的物体是( )A.铁钉　    B.铜线　    C.金币　    D.铝箔2.如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断中正确的是( )A.A点磁场方向向上 B.A点磁场方向向下C.小磁针N极指向左 D.小磁针N极指向右3.如图是一个自动控制电路,当开关S闭合时,电路中各用电器的工作情况是 ( )A.灯亮,电动机转动,电铃不响 B.灯亮,电动机不转,电铃不响C.灯不亮,电动机转动,电铃响 D.灯不亮,电动机不转,电铃响4.小明拆开了实验室某电流表,看到内部结构大致如图所示。通电后发现,内部线圈转动会带动螺旋弹簧以及指针偏转。下列说法中错误的是 ( )A.它利用了通电导体在磁场中受到力的作用的原理B.通过电流表的电流越大,螺旋弹簧的形变越大C.螺旋弹簧的形变越大,指针偏转越明显D.若电流从负接线柱流入,内部线圈不会受到力的作用5.海鲜保存常要求温度低于-18 ℃。小明为海鲜市场的冷库设计了温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为3 V保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于-18 ℃时,工作电路报警。下列说法正确的是( ) A.冷库温度升高时,热敏电阻R的阻值变大B.工作电路报警时,衔铁被吸下,灯亮铃不响C.冷库温度为-18 ℃时,控制电路中电流为0.03 AD.冷库温度降低时,控制电路消耗的电功率变大二、填空题(共2小题,每空4分,共20分)6.磁场是有方向的,人们把小磁针在磁场中静止时_________极所指的方向规定为这一点的磁场方向,只在地磁场的作用下,指南针静止时,它的_________极指南(前两均选填“N”或“S”)。磁悬浮地球仪应用了_____(选填“同”或“异”)名磁极相互排斥的规律。7.利用图甲装置“观察磁场对通电直导线的作用”,在M、N之间接入电源,通电后轻质铝棒AB向左运动,若只调换磁体的N、S极,通电后铝棒AB将向______运动;图乙中,不改变线圈中的电流方向,线圈______(选填“能”或“不能”)持续转下去。 三、作图题(10分)8.如图所示,请在括号中标出小磁针静止时的磁极名称和电源的极性。四、实验探究题(共3小题,第9题6分,第10题9分,第11题15分,共30分)9.图甲所示为小明同学用铜导线穿过硬纸板绕制而成的螺线管。他先在水平放置的硬纸板上均匀地撒满铁屑,然后在螺线管中通以图乙所示的电流,轻敲纸板,观察到铁屑的排列情况如图丙所示。(1)由图丙中的铁屑排列情况可以得出:通电螺线管外部的磁场与_______(选填“条形”或“蹄形”)磁体的磁场相似。(2)若将一小磁针放置在图丙中通电螺线管右端轴线上的A处,则小磁针静止时N极的指向水平向______(选填“左”或“右”)。10.某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图所示。 　    (1)如图甲,闭合开关,电磁铁A的钉尖是_______(选填“N”或“S”)极;将滑动变阻器的滑片P向右移动,能吸引_____(选填“更多”“不变”或“更少”)的大头针。(2)如图乙,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是_____________________________。11.用一个铁钉、一节电池、一根电线和一个纽扣形强磁铁(磁性随温度升高而减弱),可组装成一个演示用的简易电动机,组装过程如图甲、乙、丙所示。    (1)乙图中,铁钉和磁铁连起来后就能竖直地吸在电池正极。铁钉与磁铁间的吸引力______(选填“大于”“等于”或“小于”)磁铁的重力。(2)丙图中,用电线把电池的负极和磁铁连接起来,就有电流通过磁铁和铁钉。通电的铁钉由于受到了_________的作用而开始旋转。这个简易电动机工作时,将电能转化为_____能。(3)演示时,若要改变铁钉的转动方向,可以改变__________的方向。电动机转动起来后,导线下端应间歇性地接触磁铁,这样做的好处是________(填选项)。A.可以加快转动速度 B.防止铁钉被磁化 C.防止电流通过时产生过多热答案第十八章自主检测满分100分　限时30分钟1.A 2.D 3.D 4.D 5.C 6.N S 同7.右 不能8.9.(1)条形(2)左10.（1）S 更少(2)电流相同,线圈的匝数越多,电磁铁的磁性越强11.（1）等于(2)磁场的力 机械(3)电流(或磁铁)
