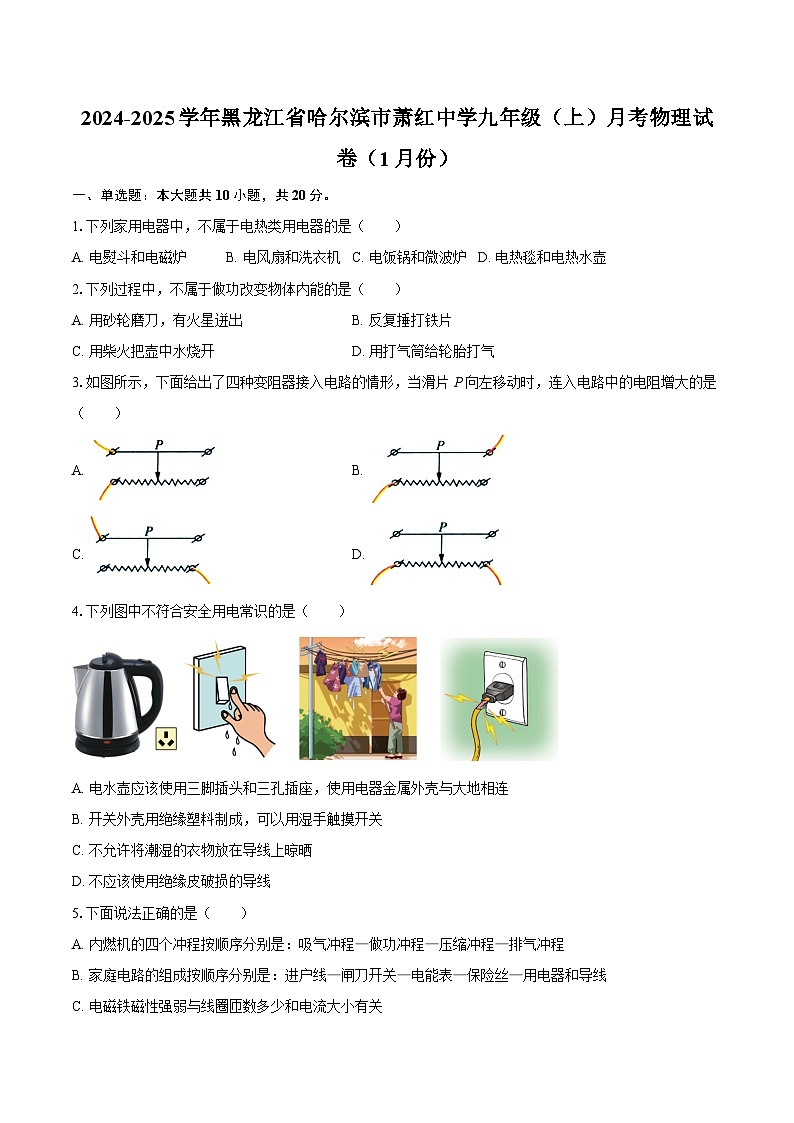

2024-2025学年黑龙江省哈尔滨市萧红中学九年级（上）月考物理试卷（1月份）-自定义类型

这是一份2024-2025学年黑龙江省哈尔滨市萧红中学九年级（上）月考物理试卷（1月份）-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列家用电器中，不属于电热类用电器的是（ ）
A. 电熨斗和电磁炉B. 电风扇和洗衣机C. 电饭锅和微波炉D. 电热毯和电热水壶
2.下列过程中，不属于做功改变物体内能的是（ ）
A. 用砂轮磨刀，有火星迸出B. 反复捶打铁片
C. 用柴火把壶中水烧开D. 用打气筒给轮胎打气
3.如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向左移动时，连入电路中的电阻增大的是（ ）
A. B.
C. D.
4.下列图中不符合安全用电常识的是（ ）
A. 电水壶应该使用三脚插头和三孔插座，使用电器金属外壳与大地相连
B. 开关外壳用绝缘塑料制成，可以用湿手触摸开关
C. 不允许将潮湿的衣物放在导线上晾晒
D. 不应该使用绝缘皮破损的导线
5.下面说法正确的是（ ）
A. 内燃机的四个冲程按顺序分别是：吸气冲程—做功冲程—压缩冲程—排气冲程
B. 家庭电路的组成按顺序分别是：进户线—闸刀开关—电能表—保险丝—用电器和导线
C. 电磁铁磁性强弱与线圈匝数多少和电流大小有关
D. 能量既不能创造，也不会消灭，是从一个物体转移到另一个物体或从一种形式转化为另一种形式，能的总量不变，所以不用节约能源

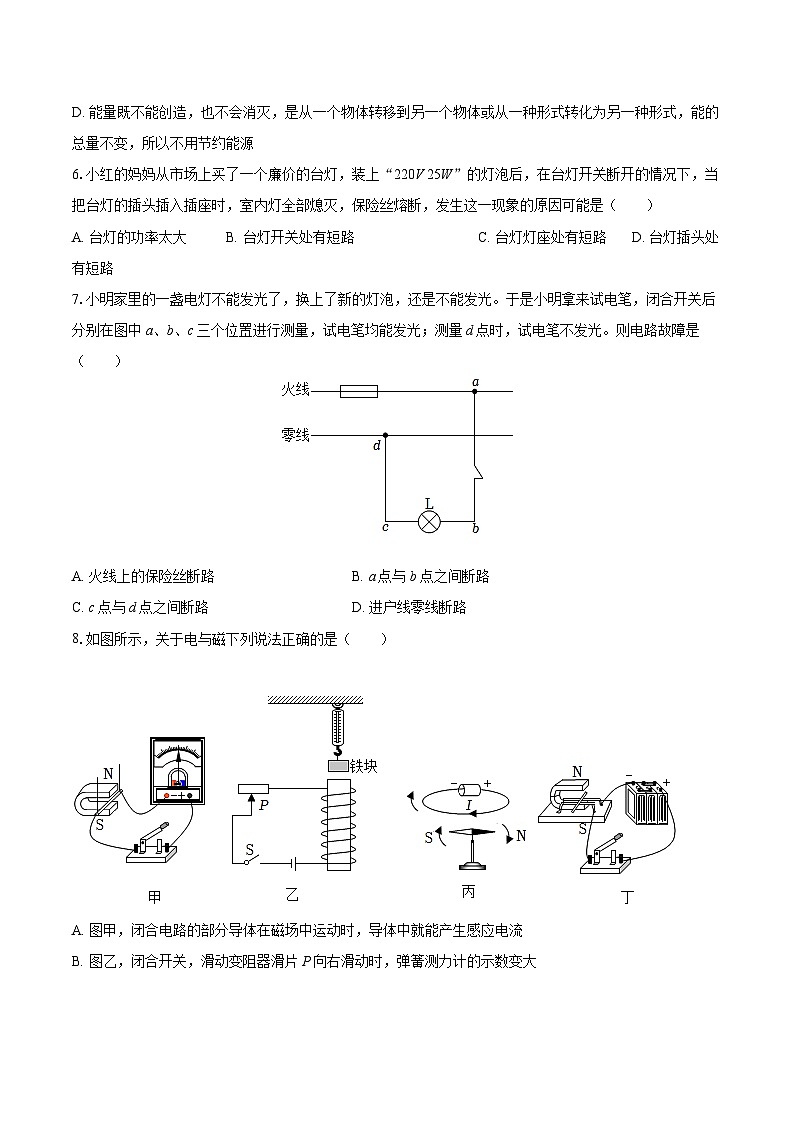

6.小红的妈妈从市场上买了一个廉价的台灯，装上“220V 25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）
A. 台灯的功率太大B. 台灯开关处有短路C. 台灯灯座处有短路D. 台灯插头处有短路
7.小明家里的一盏电灯不能发光了，换上了新的灯泡，还是不能发光。于是小明拿来试电笔，闭合开关后分别在图中a、b、c三个位置进行测量，试电笔均能发光；测量d点时，试电笔不发光。则电路故障是（ ）
A. 火线上的保险丝断路B. a点与b点之间断路
C. c点与d点之间断路D. 进户线零线断路
8.如图所示，关于电与磁下列说法正确的是（ ）
A. 图甲，闭合电路的部分导体在磁场中运动时，导体中就能产生感应电流
B. 图乙，闭合开关，滑动变阻器滑片P向右滑动时，弹簧测力计的示数变大

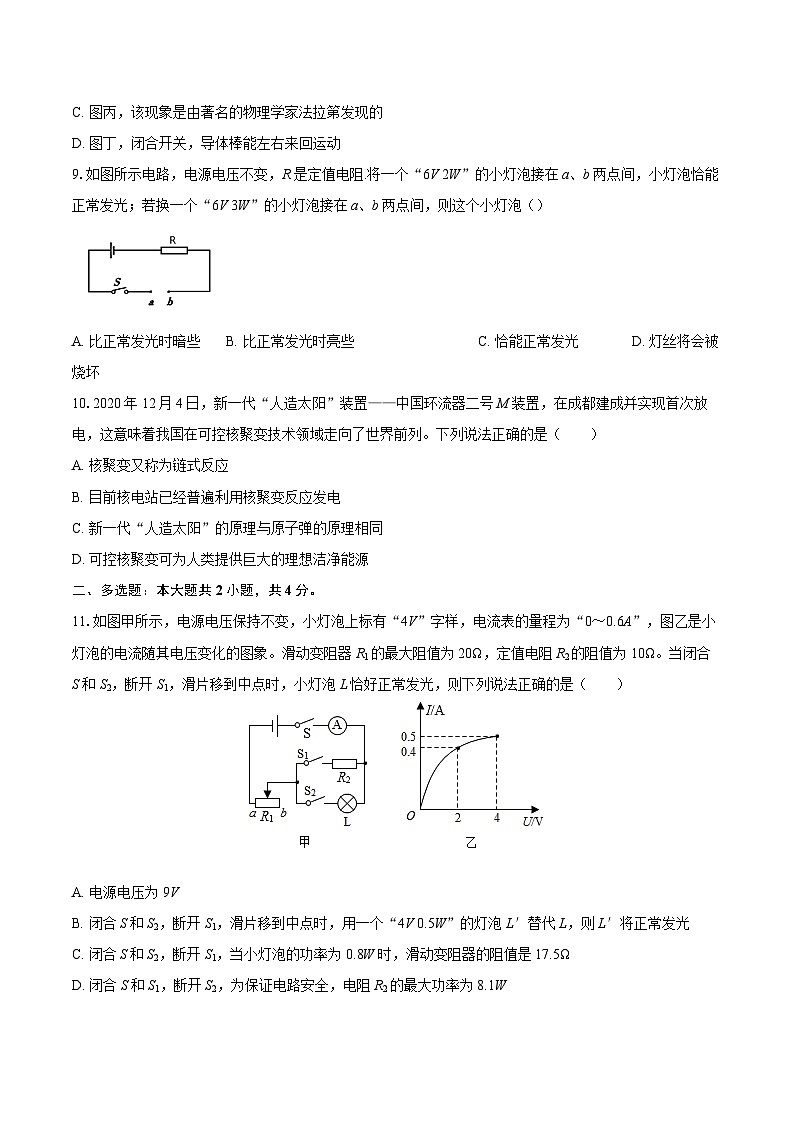

C. 图丙，该现象是由著名的物理学家法拉第发现的
D. 图丁，闭合开关，导体棒能左右来回运动
9.如图所示电路，电源电压不变，R是定值电阻.将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）
A. 比正常发光时暗些B. 比正常发光时亮些C. 恰能正常发光D. 灯丝将会被烧坏
10.2020年12月4日，新一代“人造太阳”装置——中国环流器二号M装置，在成都建成并实现首次放电，这意味着我国在可控核聚变技术领域走向了世界前列。下列说法正确的是（ ）
A. 核聚变又称为链式反应
B. 目前核电站已经普遍利用核聚变反应发电
C. 新一代“人造太阳”的原理与原子弹的原理相同
D. 可控核聚变可为人类提供巨大的理想洁净能源
二、多选题：本大题共2小题，共4分。
11.如图甲所示，电源电压保持不变，小灯泡上标有“4V”字样，电流表的量程为“0～0.6A”，图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω。当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光，则下列说法正确的是（ ）
A. 电源电压为9V
B. 闭合S和S2，断开S1，滑片移到中点时，用一个“4V 0.5W”的灯泡L′替代L，则L′将正常发光
C. 闭合S和S2，断开S1，当小灯泡的功率为0.8W时，滑动变阻器的阻值是17.5Ω
D. 闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
12.如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则下列说法正确的是（ ）
A. 滑动变阻器的最大阻值是20ΩB. R0的阻值是8Ω
C. 电源电压为8VD. 电路消耗的最大电功率为14.4W
三、填空题：本大题共10小题，共20分。
13.能够反映分子无规则运动剧烈程度的宏观物理量是 ；物质存在三种状态，其区别在于分子间的 和分子的运动状态不同。
14.德国物理学家______最先通过实验与理论研究发现了电流与电压、电阻的关系，为了纪念他的卓越贡献，人们以他的名字命名为______的单位。
15.在家庭电路中，为了防止触电事故的发生，应该把用电器的开关安装在 （选填“火线”或“零线”）上，如图测电笔的使用正确的是 图。
16.用干燥的手将撕成条状的塑料膜摩擦几下，观察到的现象是______，其原因是______。
17.如图所示是闪电电流通过避雷针的示意图，云层带正电的原因是云层 （填“得到”或“失去”）电子，瞬间电流的方向是 （填“从云层到大地”或“从大地到云层”）。
18.小明家里有一台透明的电冰箱。他发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮。电冰箱主要靠压缩机工作，你认为压缩机和冰箱里的灯泡是______（选填“串联”、“并联”）的，理由是______。
19.如图所示的电路中，电源电压可调，定值电阻R0的规格为“20Ω 2 A”，定值电阻R标有“50Ω 1 A”，为保障电路安全，电源电压的最大值是 V，电路消耗的最大功率是 W。
20.如图是收音机的调台面板，“FM”和“AM”为两个波段，______波段的波长较长；图中“750”字样代表接收电磁波的波长为______m。
21.小明家的电能表如图所示，他家同时使用的用电器总功率不能超过______W，家里新添置一台空调并接入该电能表中，让其单独工作5min,电能表的指示灯闪烁了320次，则该空调的实际电功率为______W。
22.人类开发和利用新能源是现代社会发展面临的重要课题。以下列出的几种能源中：①煤；②核能；③太阳能；④石油，属于不可再生能源的是 ；属于清洁能源的是 。（只填序号）
四、作图题：本大题共2小题，共4分。
23.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
24.如图所示，小磁针禁止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极。
五、实验探究题：本大题共3小题，共18分。
25.小红同学在“研究小灯泡的电阻”实验中，连接了如图甲所示的实物图。
（1）如图甲所示，闭合开关前，滑片P应调到______端（选填“A”或“B”），使电路中的电流在开始测量时最小；
（2）测量过程中，某一次的电流值如图乙所示，则电流值是______A；
（3）依据表格中的数据，指出表格中出现的错误并说出你的理由______；应改为______；
（4）某同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图像如图丙的B所示。你认为错误的原因可能是______；
（5）本次实验进行了多次实验，其目的是：______。
26.如图所示是探究“电流产生的热量与哪些因素有关”的实验，两个透明的容器中密封着等量的空气，与透明容器相连的U形管中注入等量的液体。

（1）图甲所示，左容器中的电阻丝阻值为5Ω，右容器中的电阻丝阻值为10Ω，两容器中的电阻丝串联起来接到电源两端。通电一段时间，是通过观察______来比较电阻丝产生热量的多少的。下列实验中与此物理研究方法相同的是______（填序号）；
A.探究电流与电压、电阻的关系
B.比较电磁铁磁性强弱
C.研究磁场时，引入磁感线
（2）图乙所示，将5Ω电阻丝与右容器中的5Ω电阻丝并联，然后与左容器中的5Ω电阻丝串联接到电源两端，该实验可以探究电流产生的热量与______是否有关；
（3）如图丙小明要用两个相同的烧瓶来探究物质的吸热能力，A、B两瓶内分别装有质量相等的水和某液体，为完成实验探究，则要求R1 ______R2（选填“大于”、“小于”或“等于”）；根据实验数据绘制的温度与时间的关系图像如图丁所示，由图可知，该液体的比热容为______J/（kg•℃）。[水的比热容为4.2×103J/（kg•℃）]
27.小萧和小红在“测小灯泡的额定电功率”的实验中，有如下器材：电压表、电流表、开关、电压为6V的电源，“3.8V，xxA”的小灯泡（电阻约为10Ω）、标有“20Ω，1.5A”的滑动变阻器、导线若干。
（1）该实验的原理是______；
（2）连接好电路，小萧多次实验后，在计算灯泡额定功率时发现误差较大，这是因为电压表表盘上没有3.8V电压对应的刻度线，使所测的______误差大导致的，于是他将电压表改用0～3V量程与滑动变阻器并联重新进行实验；闭合开关后，小南发现电路中存在安全隐患，于是调整了操作方案，请你写出小南调整后的方案？______。（3）完成上述实验后，同组的小红又找来一支“2.5V，xxA”且与“3.8V，xxA”阻值不同的小灯泡，借助此电路探究“电功率与电流的关系”，小红想分别把两个灯泡接入电路实验，你认为她的操作是否可行？请简述接下来的步骤？（小灯泡两端电压均不超过U额的1.2倍）
六、计算题：本大题共1小题，共8分。
28.有一种具有保温功能的电热水壶如图甲，其额定电压为220V，原理图如图乙，R1和R2是电热丝，该电热水壶有加热挡和保温挡，其中的保温功率为242W。图丙是一种新型插座，它能即时显示用电器的工作电压和所耗电费等。将电热水壶单独插在该插座上，用加热挡加热一段时间后，屏幕两次显示如图丁。
（电费单价：0.5元/kW•h；电热丝R1和R2阻值定不变，图丙的新型插座在使用过程中，插座的输出电压稳定不变。）求：
（1）电热水壶的实际加热功率；
（2）电热丝R2的阻值；
（3）若电热水壶的加热效率为80%，在电压为220V时，将质量为1.21kg的养生茶从18℃加热至98℃，至少需要多长时间。[已知养生茶的比热容c=4×103J/（kg•℃）]
1.【答案】B
2.【答案】C
3.【答案】C
4.【答案】B
5.【答案】C
6.【答案】D
7.【答案】C
8.【答案】B
9.【答案】A
10.【答案】D
11.【答案】AC
12.【答案】AD
13.【答案】温度
相互作用

14.【答案】欧姆 电阻
15.【答案】火线
甲

16.【答案】塑料膜散开 手与塑料膜摩擦使塑料膜带同种电荷，同种电荷相排斥
17.【答案】失去
从云层到大地

18.【答案】并联 压缩机工作时，透过冰箱门观察灯泡不亮，说明灯泡和压缩机是并联；或者压缩机不工作时，打开冰箱门灯泡亮，说明灯和压缩机是并联
19.【答案】40
112

20.【答案】AM 400
21.【答案】2200 1200
22.【答案】①②④
②③

23.【答案】解：图中，L表示火线、N表示零线、PE表示地线。
（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，熔断器要接在火线上；
如图所示：

24.【答案】解：因外部磁感线总是由N极指向S极，故螺线管左侧为N极，右侧为S极；则小磁针所在处的磁感线向左，故小磁针左侧为N极，右端为S极；再根据右手螺旋定则可知电流由右侧流入；故电源右侧为正极，左侧为负极；
答案如图所示：

25.【答案】A；
0.26；
观察不同电压下灯泡的亮度；
把电压表并联在滑动变阻器两端了；
测量灯泡在不同电压下的电阻，探究灯丝电阻与温度的关系
26.【答案】U形管液面高度差 B 电流 等于 3.36×103
27.【答案】P=UI；
电流；在“测小灯泡的额定电功率”的实验中，灯泡和滑动变阻器串联，根据串联电路电压规律，当灯泡正常发光时，滑动变阻器两端电压为6V-3.8V=2.2V，
而电压表0～3V的量程分度值为0.1V，可以准确读出2.2V，故为了减小在计算灯泡额定功率的误差，可以将电压表小量程并联在滑动变阻器两端，当电压表示数为2.2V时，灯泡正常发光；
分别把两个灯泡接入电路中，调节滑片P使电压表示数为U不变（不超过3V），分别读出两次电流表示数，观察对应的灯泡亮度，并比较得出结论。所以她的操作可行
28.【答案】解：（1）S接b时只有电阻R1工作，电阻较小，根据P=UI=知此时为加热状态；
由丁图得，电热水壶实际电压U实=200V，加热时间t=18：12-18：00=12min=0.2h，所耗电费0.1元。
因此电热水壶消耗的电能：
W==0.2kW•h，
电热水壶的实际加热功率：
P加热===1kW=1000W；
（2）由P=UI=得，R1的阻值：
R1===40Ω；
电热水壶的额定加热功率：
P额加热===1210W；
S接a时，R1和R2串联，电阻较大，根据P=UI=可知，此时为保温状态；
由P=UI=可知，此时电路中的总电阻：
R串===200Ω，
由串联电路的电阻特点可知，电热丝R2的阻值：
R2=R串-R1=200Ω-40Ω=160Ω；
（3）养生茶从18℃加热至98℃吸收的热量：
Q吸=c液m（t-t0）=4×103J/（kg•℃）×1.21kg×（98℃-18℃）=3.872×105J，
由η=×100%可知，所以电热水壶消耗的电能：
W电===4.84×105J
由P=得，需要时间：
t需要===400s。
答：（1）电热水壶的实际加热功率为1000W；
（2）电热丝R2的阻值为160Ω；
（3）若电热水壶的加热效率为80%，在电压为220V时，将质量为1.21kg的养生茶从18℃加热至98℃，至少需要400s。 电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
