2.3　地形图（教学课件）-初中地理中图版（2024）七年级上册

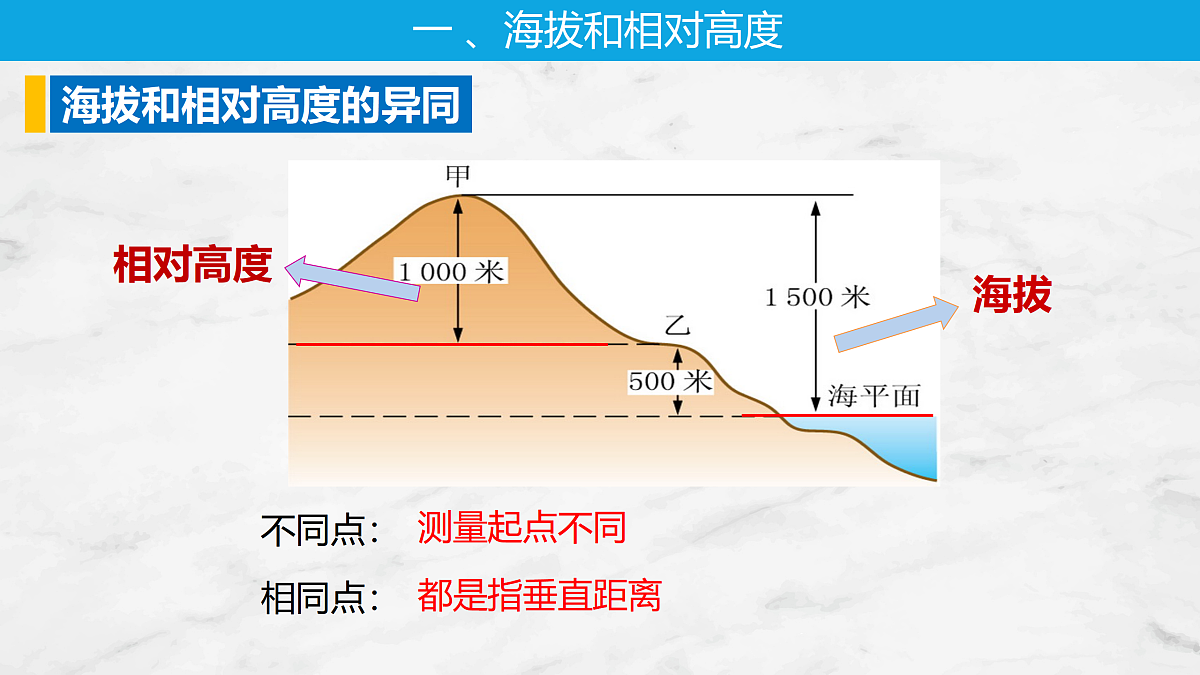

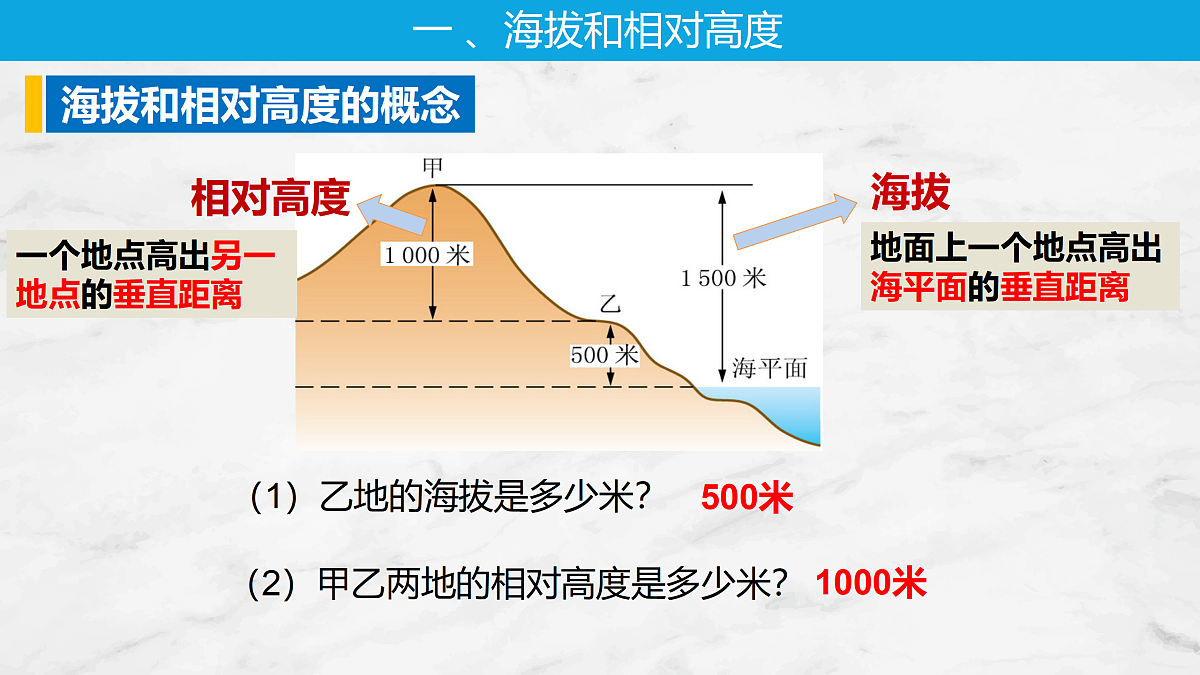

第三节　地形图第2章　地球和地图初中地理中图版（2024）七年级上册情景导入1.理解海拔、相对高度、等高线等概念。(综合思维)2.在等高线地形图上识别山脊、山谷等地形部位，判读坡度的陡缓，估算海拔和相对高度等。(综合思维、地理实践力)3.能够在分层设色地形图上识别山地、丘陵、盆地、高原、平原五种地形；通过比较，了解山地与盆地、高原与平原、山地与丘陵的等高线分布特点。(综合思维、地理实践力)海拔和相对高度陆地地形0102Contents目录等高线地形图03分层设色地形图04海拔和相对高度知识点一一 、海拔和相对高度（1）乙地的海拔是多少米？500米1000米海拔相对高度地面上一个地点高出海平面的垂直距离（2）甲乙两地的相对高度是多少米？一个地点高出另一地点的垂直距离都是指垂直距离测量起点不同相同点：不同点：海拔相对高度一 、海拔和相对高度陆地地形知识点二二、陆地地形地形地表各种各样的形态二、陆地地形五种基本的地形类型丘陵山地平原高原盆地？二、陆地地形具有耸立的山顶、陡峭的山坡和低缓的山麓，高度和起伏变化都很大，海拔在500米以上，大多呈脉状分布。山 地海拔高，相对高度大二、陆地地形丘 陵海拔较低，相对高度不大海拔一般在500米以下，地势起伏不大，坡度和缓，相对高度不超过200米。二、陆地地形海拔一般在500米以上，范围宽广、面积较大，外围较陡，顶面起伏较为和缓。海拔高，内部相对高度较小高 原二、陆地地形平 原地面宽广平坦，起伏很小，海拔一般在200米以下。海拔低，相对高度小二、陆地地形盆 地周围高，中间低，周围是山地或高原，中间是平原或丘陵。海拔不定，内部相对高度较小二、陆地地形识别五种基本地形等高线地形图知识点三三、等高线地形图一个区域内海拔相同的各点的连线。100100100100100100100200200200200单位：米（等高线上标有海拔数值。）三、等高线地形图将多条等高线按一定比例缩小后投影到平面上，绘制而成的地形图。三、等高线地形图三、等高线地形图请结合上面播放的视频和下面的图片，我们来思考下列问题。1.等高线上的数字表示的是 。2.相邻两条等高线的海拔差是 。3.在同一条等高线上 是相同的。4.同一幅等高线图上 相等。海拔海拔等高距等高距①同线同海拔，同图同等高距三、等高线地形图登山比赛缓坡陡坡密集稀疏学校组织登山比赛，沿右图中（红/蓝）线路爬到山顶，请说出你的选择和理由？②等高线稀疏则坡度缓，密集则坡度陡880三、等高线地形图认识山体的不同部位山峰山脊山谷鞍部陡崖ABCDE三、等高线地形图山 峰闭合曲线，内高外低三、等高线地形图闭合曲线，内低外高盆 地三、等高线地形图山 脊等高线的弯曲部分向低处凸出三、等高线地形图山 谷等高线的弯曲部分向高处凸出三、等高线地形图陡 崖多条等高线重叠在一处三、等高线地形图鞍 部两个山峰之间的低地鞍部三、等高线地形图辨析——山谷与山脊250200200向低出凸为山脊200250250向高出凸为山谷三、等高线地形图1.利用等高线地形图进行公路、铁路的选址：若在甲乙两地之间修筑一条公路，请你从工程量、安全性、建设成本等综合考虑选择哪条线路，并说明理由。答案　选择①线路。理由：线路①大致与等高线平行，可以减少工程量、降低建设成本，同时道路平坦，有利于车辆安全行驶。三、等高线地形图2.利用等高线地形图为水库(大坝)选址：分析右图中选择在河流M处修建水坝的理由。答案　①坝址应选在等高线密集的河流峡谷处，因为该处筑坝工程量较小。②库区宜选在“口袋形”的洼地或盆地，以保证有较大的集水面积。M处正好符合这些条件。三、等高线地形图3.利用等高线地形图选址露营地进行野外考察，右图中最好选在乙或丁处露营，为什么？答案　野外宿营应避开河谷，以避开暴雨造成的山洪；避开陡崖、陡坡，以防崩塌、落石造成伤害；应在地势较高的缓坡或较平坦的鞍部宿营，选择在乙或丁处安全。分层设色地形图知识点四四、分层设色地形图在等高线地形图的不同等高线之间，着上深浅不同的颜色，这种以一定次序的颜色、色调的变化来显示地势起伏状况的地图就是分层设色地形图。 四、分层设色地形图蓝色表示 ，绿色表示 ，深浅不同的黄、褐色表示 、 、 。白色表示 和 。海洋平原丘陵高原山地海 洋平 原丘 陵高 原山 地盆 地（一般蓝色越深，表明海洋越深）雪山冰川四、分层设色地形图定义：以等高线地形图为基础，沿某条直线下切，转绘成的垂直剖面图。中国地形图中国沿北纬36°地形剖面图优点：更直观地表示地面上沿某一方向地势的高低起伏和坡度的陡缓。四、分层设色地形图课堂小结地形图等高线地形图陆地地形海拔分层设色地形图山地、丘陵、高原、平原、盆地相对高度看数值看疏密程度看形状数值大→海拔高→地势高数值小→海拔低→地势低等高线密集→坡度陡等高线稀疏→坡度缓山峰、山脊、山谷、鞍部、陡崖（不同颜色表示不同地形）1.世界陆地最高点是珠穆朗玛峰，其海拔约8 848.86米；世界海洋最深处在马里亚纳海沟，其海深约11 034米。二者的相对高度约是A.1 988.2米 B.2 185.14米C.19 882.86米 D.9 882米2.(2024·安徽淮北期中)下列对图中地形的名称及判读依据的描述，正确的一项是A.A处海拔较高，边缘陡峻，地面起伏小，应为山地B.B处海拔较高，顶部较陡，沟谷较深，应为高原C.D处海拔较低，大致在500米以下，应为丘陵D.E处海拔较低，地形平坦，海拔在200米以上，应为平原　(2025·四川乐山期末)读“某地等高线地形图”，完成3～5题。3.在N、M、P、Q四点中，位于陡崖附近的是A.N B.M C.P D.Q4.利用等高线的疏密程度可判断坡度的陡缓。图示河流中，水流速度最快的河段是A.① B.② C.③ D.④5.判断M点的海拔可能是A.100米 B.150米C.200米 D.250米　读“某大洲不同海拔陆地面积所占比重示意图”，回答6～7题。6.该大洲的主要地形类型是A.高原 B.丘陵C.平原 D.山地7.在分层设色地形图上，该大洲的大部分颜色是A.绿色 B.黄色C.褐色 D.蓝色
