初中探究：凸透镜成像的规律习题课件ppt

这是一份初中探究：凸透镜成像的规律习题课件ppt，共16页。PPT课件主要包含了f＜v＜2f，照相机，v＝2f，测焦距，v＞2f，投影仪，放大镜，蜡烛放在了焦点上，答案A等内容，欢迎下载使用。

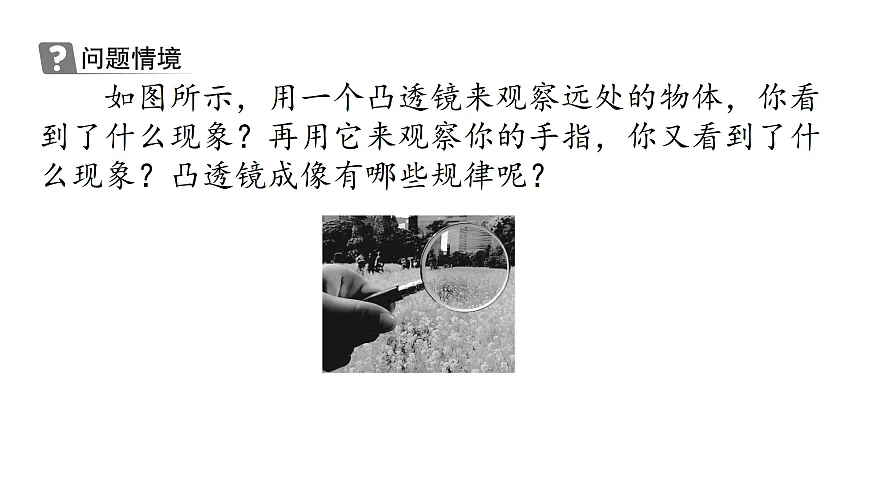

如图所示，用一个凸透镜来观察远处的物体，你看到了什么现象？再用它来观察你的手指，你又看到了什么现象？凸透镜成像有哪些规律呢？

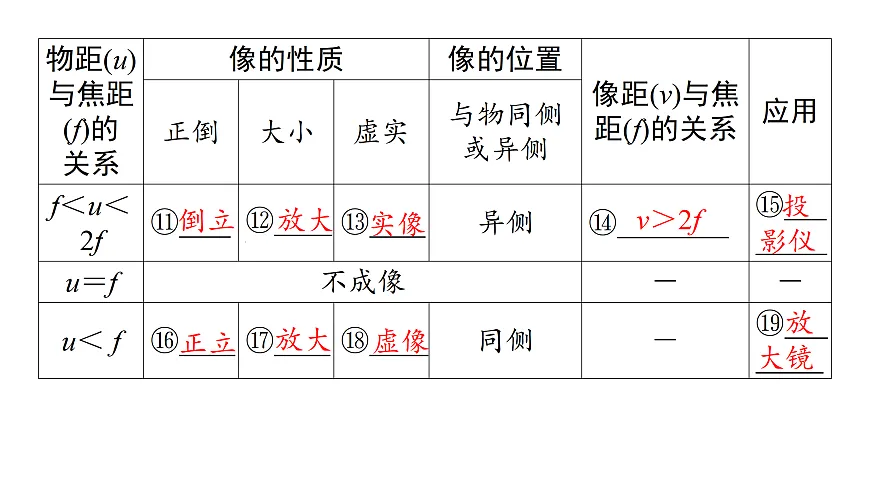

1.凸透镜成像规律及其应用。
实 像
f＜v＜2f
照相机
倒立
实像
测焦距
投影仪
放大镜
2. 点燃蜡烛后，无论怎样移动光屏和蜡烛，光屏上始终没有出现蜡烛火焰的像，请写出产生这种现象的原因。(1) ⁠ ⁠。(2) ⁠。(3) ⁠。(4) ⁠。(5) ⁠ ⁠。
烛焰中心、凸透镜中心、光屏中心三者不在同一高
蜡烛放在了凸透镜焦点以内　
光具座的长度小于凸透镜4倍焦距　
蜡烛到凸透镜的距离稍大于焦距，成像在很远的地
方，光具座上光屏无法移到该位置　
3.在实验中发现光屏上得到一个清晰的像，但像的位置偏高，为了使烛焰的像清晰地成在光屏的中央，应如何操作？ ⁠ ⁠。
要使像成在光屏的中央，可将蜡烛向上调节(或将凸
透镜向下调节或将光屏向上调节)　

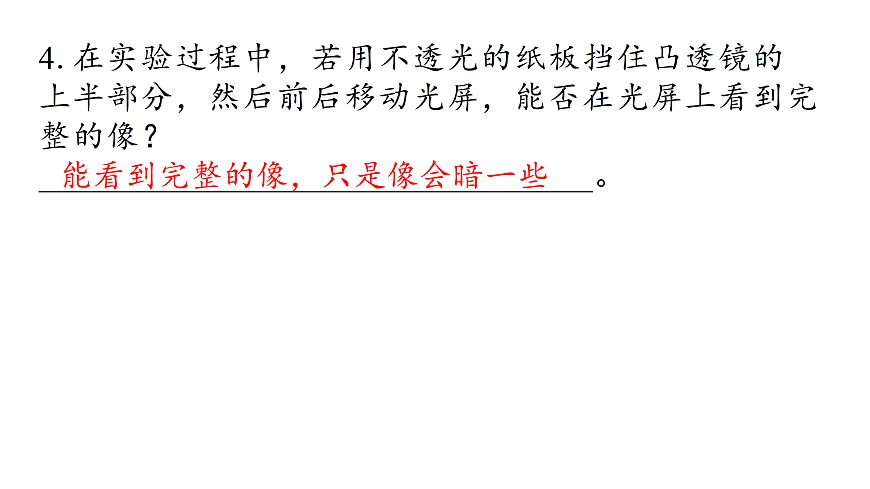

4.在实验过程中，若用不透光的纸板挡住凸透镜的上半部分，然后前后移动光屏，能否在光屏上看到完整的像？ ⁠。
能看到完整的像，只是像会暗一些　
知识点：凸透镜成像性质判断
在探究凸透镜成像规律时，当蜡烛、凸透镜和光屏在如图所示位置时，光屏上呈现清晰的像。若蜡烛和光屏不动，将凸透镜移至65．0 cm刻度处，在光屏上能观察到(　　)
要牢记 “一倍焦距分虚实，二倍焦距分大小；物近像远像变大，物远像近像变小” 的口诀。当涉及到物体或凸透镜位置变化的情况，依据 “物近像远像变大，物远像近像变小” 分析成像的变化。利用光路可逆原理，能在已知一种成像情况时，推断出物距与像距互换后的成像结果。
1.把一支点燃的蜡烛放在焦距为10 cm的凸透镜前16 cm处，在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像。这个像是下图中的(　B　)
2.如图所示，许多博物馆会在较为精巧的文物前放置凸透镜，便于观察细微之处。通过凸透镜看到的像是(　A　)
3.某同学探究凸透镜成像规律时，光屏上得到了烛焰清晰的像(像未画出)，如图所示。下列说法中正确的是(　A　)
4.在“探究凸透镜成像规律”的实验中。(1)实验装置正确安装并调节后，小芳某次的实验情景如图所示，此时她在光屏上看到了烛焰清晰的像。生活中的 (选填“照相机”“投影仪”或“放大镜”)就是利用这一原理制成的。
(2)实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上 ⁠。
(3)实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法： ⁠ ⁠。
移动光屏(或向上移动蜡烛或向下移动凸透镜)
