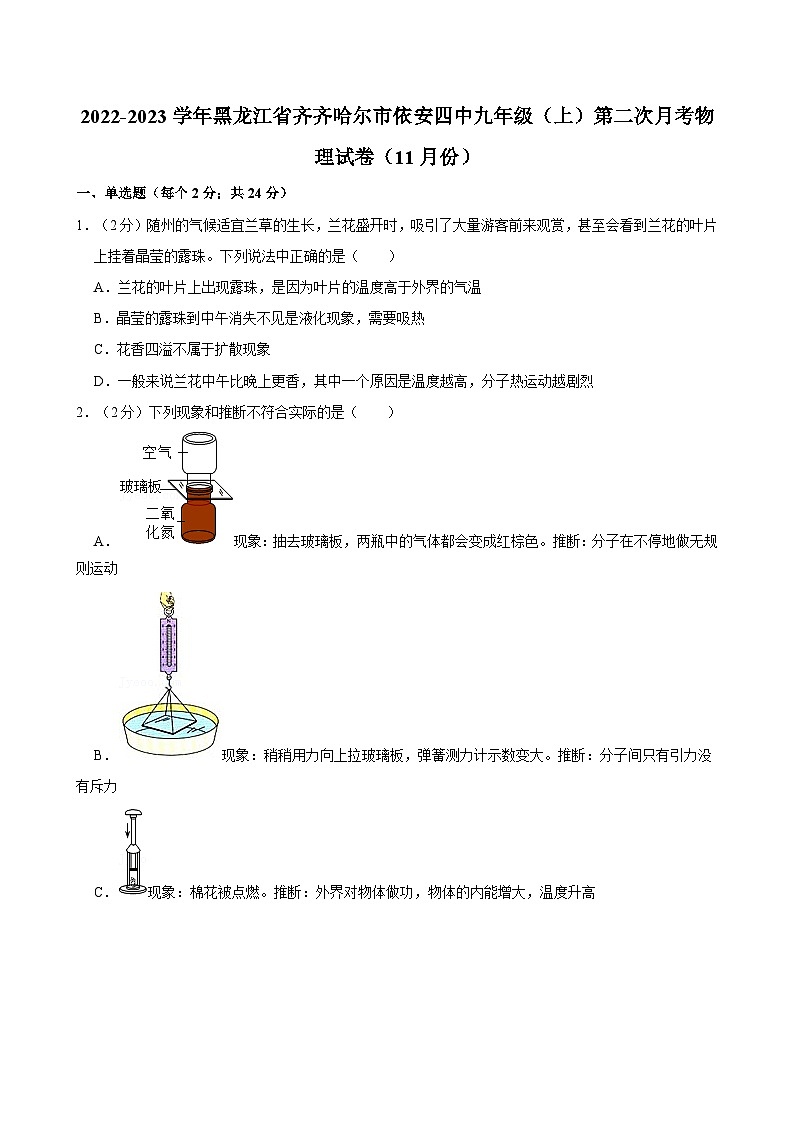

1．（2分）随州的气候适宜兰草的生长，兰花盛开时，吸引了大量游客前来观赏，甚至会看到兰花的叶片上挂着晶莹的露珠。下列说法中正确的是（ ）
A．兰花的叶片上出现露珠，是因为叶片的温度高于外界的气温
B．晶莹的露珠到中午消失不见是液化现象，需要吸热
C．花香四溢不属于扩散现象
D．一般来说兰花中午比晚上更香，其中一个原因是温度越高，分子热运动越剧烈

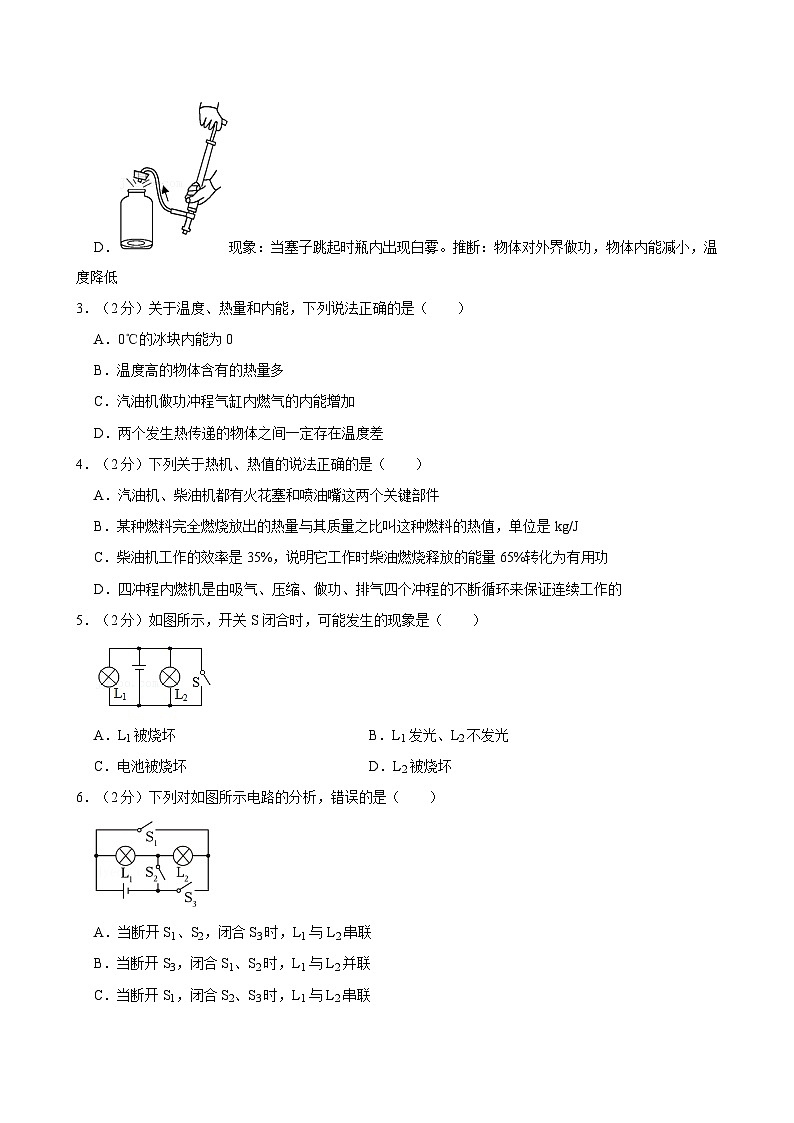

2．（2分）下列现象和推断不符合实际的是（ ）
A．现象：抽去玻璃板，两瓶中的气体都会变成红棕色。推断：分子在不停地做无规则运动
B．现象：稍稍用力向上拉玻璃板，弹簧测力计示数变大。推断：分子间只有引力没有斥力
C．现象：棉花被点燃。推断：外界对物体做功，物体的内能增大，温度升高
D．现象：当塞子跳起时瓶内出现白雾。推断：物体对外界做功，物体内能减小，温度降低
3．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰块内能为0
B．温度高的物体含有的热量多
C．汽油机做功冲程气缸内燃气的内能增加
D．两个发生热传递的物体之间一定存在温度差
4．（2分）下列关于热机、热值的说法正确的是（ ）
A．汽油机、柴油机都有火花塞和喷油嘴这两个关键部件
B．某种燃料完全燃烧放出的热量与其质量之比叫这种燃料的热值，单位是kg/J
C．柴油机工作的效率是35%，说明它工作时柴油燃烧释放的能量65%转化为有用功
D．四冲程内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的
5．（2分）如图所示，开关S闭合时，可能发生的现象是（ ）
A．L1被烧坏B．L1发光、L2不发光
C．电池被烧坏D．L2被烧坏
6．（2分）下列对如图所示电路的分析，错误的是（ ）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象

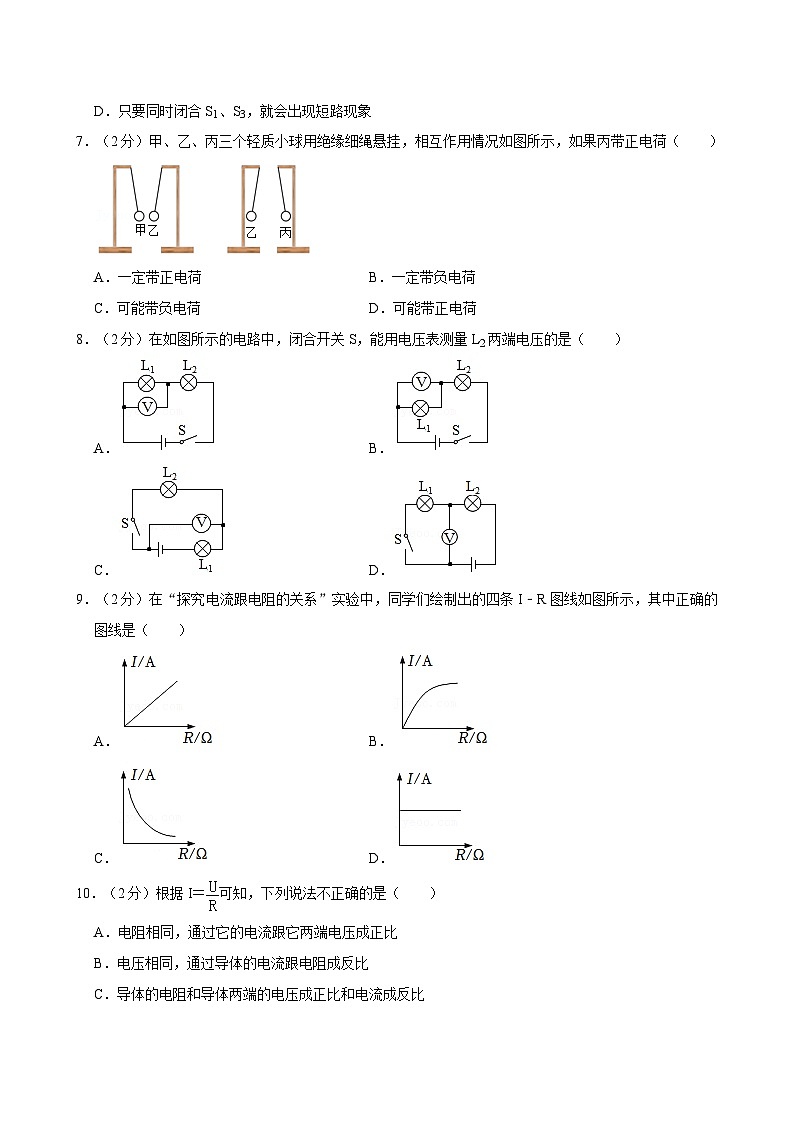

7．（2分）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷（ ）
A．一定带正电荷B．一定带负电荷
C．可能带负电荷D．可能带正电荷
8．（2分）在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
A．B．
C．D．
9．（2分）在“探究电流跟电阻的关系”实验中，同学们绘制出的四条I﹣R图线如图所示，其中正确的图线是（ ）
A．B．
C．D．
10．（2分）根据I＝可知，下列说法不正确的是（ ）
A．电阻相同，通过它的电流跟它两端电压成正比
B．电压相同，通过导体的电流跟电阻成反比
C．导体的电阻和导体两端的电压成正比和电流成反比
D．对于不同的导体，导体两端的电压与通过电流的比值一般不等
11．（2分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
12．（2分）如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，调节滑动变阻器，使电压表的示数为2V，下列说法正确的是（ ）
A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大
B．用10Ω电阻替换，滑片P应向左端移动，电流表示数变小
C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
二、多选题（每个3分；共9分）
（多选）13．（3分）关于如图所示的实验，下列说法中正确的是（ ）
A．酒精燃烧时，将化学能转化为内能
B．塞子被推出说明利用内能可以做功
C．水在沸腾时，温度不变，内能增加
D．酒精使用后，它的密度和质量不变
（多选）14．（3分）如图所示电路，下列说法中正确的是（ ）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
（多选）15．（3分）图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法错误的是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
三、填空题（每空1分；共26分）
16．（3分）热机是将 能转化为 能的装置。如右图所示是汽油机的 冲程。
17．（4分）若一辆小汽车一年行驶一万公里，消耗1t汽油，这些汽油完全燃烧放出 J的热量；某次行驶过程中，该汽车汽油机曲轴的转速为3600r/min r，1s内完成 个冲程，对外做功 次。（q汽＝4.6×107J/kg）
18．（3分）如图所示电路中，只闭合开关 时，灯L1和灯L2并联；只闭合开关 时，灯L1与L2串联；只闭合开关S1和S2时，电路处于 （填“通路”、“断路”或“短路”）状态。
19．（2分）某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的，正常工作时的电流分别是0.9A、800mA、1.3A、0.18A和250mA，如果干路中的电流不允许超过5A （填“能”或“不能”）同时工作。
20．（3分）如图甲所示电路，电源电压为6V，当开关S闭合时，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
21．（2分）如图电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V1两端的电压为 V，灯L2两端的电压为 V。
22．（2分）将一支铅笔芯接在电压为3V电源两端，测出通过铅笔芯的电流是150mA，则该铅笔芯的电阻为 Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是 A。
23．（2分）如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 ，电压表V1、V2的示数之比为 。
24．（2分）如图所示电路，电源电压保持不变，闭合开关S 两端的电压；当R2的滑片P向右移动时，电流表的示数将 （填“变大”、“变小”或“不变”）。
25．（3分）小英按如图1所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表的示数如图2甲所示，则电压表的示数为 V，电流表的示数为 A，电阻Rx的阻值为 Ω。
四、实验题（共12分）
26．（7分）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样。电源电压恒为4.5V、滑动变阻器规格为“30Ω
（1）请用笔画线代替导线，帮小薇完成实物电路的连接；
（2）闭合开关前，滑动变阻器的滑片P应处于最 （选填“左”或“右”）侧；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视 （选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指转左右摆动，其原因可能是 （选填字母符号）；
A.滑动变阻器接触不良
B.小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时 A，则小灯泡正常发光时的电阻为 Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受 的影响。
27．（5分）小亮用如图甲所示的电路测量定值电阻Rx的阻值。
（1）连接电路时开关应 ，滑动变阻器的滑片应移动到 端（选填“左”或“右”）；
（2）闭合开关，移动滑片，使电压表示数为2.4V，其读数为 A，待测电阻的阻值约为 Ω；
（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据 。
五、简答题（共10分）
28．（5分）夏天教室里的电风扇在给大家带来凉爽的同时，叶片上也特别容易沾染灰尘。请你分别解释：
（1）吹电风扇时感觉凉爽；（2）为什么电风扇的叶片上容易沾染灰尘。
答：（1） ；
（2） 。
29．（5分）根据所学滑动变阻器的知识点，判断并分析如下问题：
（1）当打开阀门B后，油量表示数怎么变化？
（2）当打开阀门A后，油量表的示数又如何变化？
六、计算题（共19分，30题9分，31题10分）
30．（9分）如图所示的电路中，电源电压保持不变。电阻R1的阻值为10Ω，只闭合开关S1，电流表A1的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关S2，电流表A2的示数变化了0.1A，电阻R2的阻值。
31．（10分）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时
（1）电路中的电流。
（2）RP的阻值。
2022-2023学年黑龙江省齐齐哈尔市依安四中九年级（上）第二次月考物理试卷（11月份）
参考答案与试题解析
一、单选题（每个2分；共24分）
1．（2分）随州的气候适宜兰草的生长，兰花盛开时，吸引了大量游客前来观赏，甚至会看到兰花的叶片上挂着晶莹的露珠。下列说法中正确的是（ ）
A．兰花的叶片上出现露珠，是因为叶片的温度高于外界的气温
B．晶莹的露珠到中午消失不见是液化现象，需要吸热
C．花香四溢不属于扩散现象
D．一般来说兰花中午比晚上更香，其中一个原因是温度越高，分子热运动越剧烈
【答案】D
【解答】解：AB、兰花的叶片上出现露珠，空气中水蒸气遇冷液化形成的，故AB错误；
CD、花香四溢是分子无规则运动的结果，一般来说兰花中午比晚上更香，分子热运动越剧烈，D正确。
故选：D。
2．（2分）下列现象和推断不符合实际的是（ ）
A．现象：抽去玻璃板，两瓶中的气体都会变成红棕色。推断：分子在不停地做无规则运动
B．现象：稍稍用力向上拉玻璃板，弹簧测力计示数变大。推断：分子间只有引力没有斥力
C．现象：棉花被点燃。推断：外界对物体做功，物体的内能增大，温度升高
D．现象：当塞子跳起时瓶内出现白雾。推断：物体对外界做功，物体内能减小，温度降低
【答案】B
【解答】解：A、抽去玻璃板后，两瓶中的气体都会变成红棕色，说明气体分子在不停地做无规则运动；
B、因为玻璃和水接触在一起，故水分子和玻璃分子之间存在相互作用的引力，弹簧测力计的读数将变大，故B错误；
C、将活塞迅速下压，使筒内的气体内能变大，达到棉花的燃点，故C正确；
D、向烧瓶内打气，瓶内气体膨胀对外做功，内能减小，说明物体对外界做功，故D正确。
故选：B。
3．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰块内能为0
B．温度高的物体含有的热量多
C．汽油机做功冲程气缸内燃气的内能增加
D．两个发生热传递的物体之间一定存在温度差
【答案】D
【解答】解：A、一切物体都具有内能，故A错误；
B、热量是一个过程量，故B错误；
C、汽油机在做功冲程中把内能转化为机械能，温度降低；
D、存在温度差的两个物体相接触发生热传递时，或者从物体的高温部分传向低温部分。
故选：D。
4．（2分）下列关于热机、热值的说法正确的是（ ）
A．汽油机、柴油机都有火花塞和喷油嘴这两个关键部件
B．某种燃料完全燃烧放出的热量与其质量之比叫这种燃料的热值，单位是kg/J
C．柴油机工作的效率是35%，说明它工作时柴油燃烧释放的能量65%转化为有用功
D．四冲程内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的
【答案】D
【解答】解：A、汽油机和柴油机构造不同，柴油机有喷油嘴；
B、单位质量的燃料完全燃烧时释放出的热量是燃料的热值。故B错误；
C、柴油机的效率为35%。故C错误；
D、四冲程内燃机是吸气、做功。故D正确。
故选：D。
5．（2分）如图所示，开关S闭合时，可能发生的现象是（ ）
A．L1被烧坏B．L1发光、L2不发光
C．电池被烧坏D．L2被烧坏
【答案】C
【解答】解：
由图可知，开关断开时；
当开关闭合时，会形成电源短路，两灯均不发光且完好无损，电池会被烧坏。
故选：C。
6．（2分）下列对如图所示电路的分析，错误的是（ ）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象
【答案】C
【解答】解：A、当断开S1、S2，闭合S8时，电流只有一条路径1与L2串联，说法正确；
B、当断开S3，闭合S1、S2时，电流同时有两条路径4与L2并联，说法正确；
C、当断开S1，闭合S2、S3时，L2被短路，电路中只有L5工作，故说法错误；
D、只要同时闭合S1、S3，电源两极被直接连在一起，就会出现短路现象。
故选：C。
7．（2分）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷（ ）
A．一定带正电荷B．一定带负电荷
C．可能带负电荷D．可能带正电荷
【答案】C
【解答】解：
由图知乙、丙相互排斥、丙一定带同种电荷，则乙一定也带正电、乙相互吸引、带电体具有吸引轻小物体的性质可知。
故选：C。
8．（2分）在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
A．B．
C．D．
【答案】C
【解答】解：
ABD．由图知，两灯串联1并联，则电压表测L1的电压，故ABD不符合题意；
C．由图知，两灯串联8左端相连，右接线柱与灯L2的右端连接，电压表与L2并联，即电压表测L2的电压，故C符合题意；
故选：C。
9．（2分）在“探究电流跟电阻的关系”实验中，同学们绘制出的四条I﹣R图线如图所示，其中正确的图线是（ ）
A．B．
C．D．
【答案】C
【解答】解：由欧姆定律可知，在电压一定时，故C正确。
故选：C。
10．（2分）根据I＝可知，下列说法不正确的是（ ）
A．电阻相同，通过它的电流跟它两端电压成正比
B．电压相同，通过导体的电流跟电阻成反比
C．导体的电阻和导体两端的电压成正比和电流成反比
D．对于不同的导体，导体两端的电压与通过电流的比值一般不等
【答案】C
【解答】解：
A、电阻相同时可知，故A正确；
B、电压相同时可知，故B正确；
C、电阻是导体本身的一种阻碍电流的性质、长度，与导体两端的电压，故C错误；
D、对于不同导体，则导体两端的电压与通过电流的比值（即导体的电阻）一般不等。
故选：C。
11．（2分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
【答案】A
【解答】解：
由U﹣I图像（见下图）
得出：当R1与R2两端电压相同时，I5＜I2，
电压一定时，导体中通过的电流与电阻成反比1＞R2。
故选：A。
12．（2分）如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，调节滑动变阻器，使电压表的示数为2V，下列说法正确的是（ ）
A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大
B．用10Ω电阻替换，滑片P应向左端移动，电流表示数变小
C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
【答案】D
【解答】解：由图知，定值电阻和滑动变阻器串联，电流表测电路中的电流；
当将5Ω的电阻接入R所在位置时，调节滑动变阻器；
用10、20Ω的电阻替换，根据串联电路的分压规律可知；为了控制它两端电压不变，根据串联电路分压规律可知，即滑片P应向右端移动，根据欧姆定律可知，即电流表示数变小，D正确。
故选：D。
二、多选题（每个3分；共9分）
（多选）13．（3分）关于如图所示的实验，下列说法中正确的是（ ）
A．酒精燃烧时，将化学能转化为内能
B．塞子被推出说明利用内能可以做功
C．水在沸腾时，温度不变，内能增加
D．酒精使用后，它的密度和质量不变
【答案】ABC
【解答】解：A、酒精燃烧时，故A正确；
B、塞子被推出说明利用内能可以做功；
C、水在沸腾时，内能增加；
D、酒精使用后，质量变小。
故选：ABC。
（多选）14．（3分）如图所示电路，下列说法中正确的是（ ）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
【答案】ABC
【解答】解：A、读图可知，S1、S3断开，S3闭合时，电流只有一条路径1、L2串联，故A正确；
B、读图可知，S2断开，S1、S3闭合时，电流有两条路径，L3、L2并联，故B正确；
C、读图可知，S1、S5闭合，S3断开时，只有L2发光，是简单电路；
D、读图可知，S2、S2、S3均闭合时，电流不经过灯泡，形成电源短路。
故选：ABC。
（多选）15．（3分）图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法错误的是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
【答案】ABD
【解答】解：由电路图可知，开关闭合0与传感器R1串联，电压表测R7两端的电压，电流表测电路中的电流。
因传感器R1的电阻随雾霾浓度的增大而减小，所以，传感器R1的电阻变小，串联电路总电阻等于各分电阻之和，由I＝，电路中的电流变大；
由U＝IR可知，定值电阻R3两端的电压变大，即电压表的示数变大；
综上所述，C正确。
故选：ABD。
三、填空题（每空1分；共26分）
16．（3分）热机是将 内 能转化为 机械 能的装置。如右图所示是汽油机的 压缩 冲程。
【答案】见试题解答内容
【解答】解：热机的原理是利用燃烧产生的高温燃气推动活塞做功，从而把内能转化为机械能。
由图可知，活塞向上运动并且进气阀和排气阀关闭。
故答案为：内，机械。
17．（4分）若一辆小汽车一年行驶一万公里，消耗1t汽油，这些汽油完全燃烧放出 4.6×1010 J的热量；某次行驶过程中，该汽车汽油机曲轴的转速为3600r/min 60 r，1s内完成 120 个冲程，对外做功 30 次。（q汽＝4.6×107J/kg）
【答案】4.6×1010；60；120；30。
【解答】解：汽油的质量：m＝1t＝1000kg，
汽油完全燃烧放出的热量：
Q放＝mq＝1000kg×4.3×107J/kg＝4.2×1010J。
四冲程内燃机的曲轴转2圈，完成4个冲程；
因为曲轴的转速为3600r/min＝60r/s，汽油机8s曲轴转60圈，完成120个冲程。
故答案为：4.6×1010；60；120。
18．（3分）如图所示电路中，只闭合开关 S1S3 时，灯L1和灯L2并联；只闭合开关 S2 时，灯L1与L2串联；只闭合开关S1和S2时，电路处于 短路 （填“通路”、“断路”或“短路”）状态。
【答案】见试题解答内容
【解答】解：只闭合S1、S3时，由电路图知：灯L5、L2先并列相连，即有两条电流的路径；
若是使得两个灯泡串联，即只有一条电流的路径2，断开S6S3；
若是只闭合开关S1和S5时，相当于将电源的正负极直接相连。
故答案为：S1S3；S6；短路。
19．（2分）某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 并联 连接的，正常工作时的电流分别是0.9A、800mA、1.3A、0.18A和250mA，如果干路中的电流不允许超过5A 能 （填“能”或“不能”）同时工作。
【答案】见试题解答内容
【解答】解：（1）电冰箱、彩色电视机、照明灯应该能够互不影响，它们应该并联连接。
（2）在并联电路中，干路电流等于各支路电流之和，
则干路电流I＝0.9A+4.8A+1.5A+0.18A+0.25A＝8.43A＜5A，
则这些用电器能够同时工作。
故答案为：并联；能。
20．（3分）如图甲所示电路，电源电压为6V，当开关S闭合时，则电压表所选的量程为 0～3V ，L1两端的电压为 1.5 V，L2两端的电压为 4.5 V。
【答案】0～3V；1.5；4.5
【解答】解：（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，也可能是1.6V，故L1的电压不会大于6V，故电压表选用的是4～3V的量程，即U1＝4.5V；
（2）根据串联电路的电压规律：U＝U1+U6；电源电压U＝6V；则灯泡L2两端的电压为：U8＝U﹣U1＝6V﹣4.5V＝4.7V；
故答案为：0～3V；7.5。
21．（2分）如图电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V1两端的电压为 2.5 V，灯L2两端的电压为 2 V。
【答案】见试题解答内容
【解答】解：据图可知，若开关闭合1两端的电压，L1两端的电压U2＝2.5V，
又因为L2、L2串联，
所以L2两端的电压为U6＝U﹣U1＝4.7V﹣2.5V＝6V。
故答案为：2.5；3。
22．（2分）将一支铅笔芯接在电压为3V电源两端，测出通过铅笔芯的电流是150mA，则该铅笔芯的电阻为 20 Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是 0.3 A。
【答案】见试题解答内容
【解答】解：已知铅笔芯两端的电压为U＝3V，通过的电流为I＝150mA＝0.15A，
由I＝可知铅笔芯的电阻为：R＝＝；
若铅笔芯两端的电压变为U′＝6V，其电阻不变，
则通过它的电流为：I′＝＝＝0.3A。
故答案为：20；8.3。
23．（2分）如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 1：1 ，电压表V1、V2的示数之比为 3：4 。
【答案】1：1；3：4。
【解答】解：闭合开关，两电阻串联接入电路1测R1两端的电压，电压表V8测电源电压，串联电路各处电流相等1、R2的电流之比为4：1；
串联电路总电阻等于各部分电阻之和，根据U＝IR可得电压表V1、V3的示数之比为：＝＝＝。
故答案为：1：2；3：4。
24．（2分）如图所示电路，电源电压保持不变，闭合开关S R1 两端的电压；当R2的滑片P向右移动时，电流表的示数将 变小 （填“变大”、“变小”或“不变”）。
【答案】R1；变小
【解答】解：由图可知，电路为串联电路，电压表测量R1两端的电压；
当R2的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小。
故答案为：R4；变小。
25．（3分）小英按如图1所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表的示数如图2甲所示，则电压表的示数为 2.5 V，电流表的示数为 0.5 A，电阻Rx的阻值为 5 Ω。
【答案】见试题解答内容
【解答】解：根据图2可知，电压表选择的是0～6V量程，此时的示数为2.5V；
电流表选择的是5～0.6A量程，对应的分度值为5.02A；
由I＝可知x的阻值：Rx＝＝＝5Ω。
故答案为：8.5；0.7；5。
四、实验题（共12分）
26．（7分）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样。电源电压恒为4.5V、滑动变阻器规格为“30Ω
（1）请用笔画线代替导线，帮小薇完成实物电路的连接；
（2）闭合开关前，滑动变阻器的滑片P应处于最 右 （选填“左”或“右”）侧；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视 电压表 （选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指转左右摆动，其原因可能是 A （选填字母符号）；
A.滑动变阻器接触不良
B.小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时 0.26 A，则小灯泡正常发光时的电阻为 9.6 Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受 温度 的影响。
【答案】（1）如上图；（2）右；（3）电压表；A；（4）0.26；9.6；温度。
【解答】解：（1）由图乙可知，电流表应使用0﹣0.2A的量程
（2）为了保护电路闭合开关前，滑片应处于最大阻值处，滑动变阻器的滑片应处于最右端；
（3）“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，所以眼睛要注视电压表的示数，再观察小灯泡也忽明忽暗，故选：A；
（4）由乙图可知，电流表选用0～0.5A的量程，则电流表的读数为0.26A，，小灯泡电阻发生了变化。
故答案为：（1）如上图；（2）右；A；（4）0.26；温度。
27．（5分）小亮用如图甲所示的电路测量定值电阻Rx的阻值。
（1）连接电路时开关应 断开 ，滑动变阻器的滑片应移动到 右 端（选填“左”或“右”）；
（2）闭合开关，移动滑片，使电压表示数为2.4V，其读数为 0.24 A，待测电阻的阻值约为 10 Ω；
（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据 得到多组数据，通过取平均值来减小测量误差 。
【答案】（1）断开；右；（2）0.24；10；（3）得到多组数据，通过取平均值来减小测量误差。
【解答】解：（1）为保护电路，在连接电路时；闭合开关前。
（2）电流表的示数如图乙，电流表选用小量程，电流为0.24A，
由欧姆定律可得，待测电阻的阻值：Rx＝＝10Ω；
（3）改变几次滑动变阻器滑片的位置，从而得到多组数据，达到减小测量误差的目的。
故答案为：（1）断开；右；（2）0.24；（3）得到多组数据。
五、简答题（共10分）
28．（5分）夏天教室里的电风扇在给大家带来凉爽的同时，叶片上也特别容易沾染灰尘。请你分别解释：
（1）吹电风扇时感觉凉爽；（2）为什么电风扇的叶片上容易沾染灰尘。
答：（1） 吹电扇加速了人身上汗液的蒸发速度，而蒸发吸热，所以吹电风扇时感觉凉爽 ；
（2） 电风扇工作时，转动的叶片与空气摩擦带上电荷，而带电体具有吸引轻小物体的性质，所以叶片上很容易粘灰尘 。
【答案】（1）吹电扇加速了人身上汗液的蒸发速度，而蒸发吸热，所以吹电风扇时感觉凉爽。
（2）电风扇工作时，转动的叶片与空气摩擦带上电荷，而带电体具有吸引轻小物体的性质，所以叶片上很容易粘灰尘。
【解答】答：（1）吹电扇加速了人身上汗液的蒸发速度，而蒸发吸热。
（2）电风扇工作时，转动的叶片与空气摩擦带上电荷，所以叶片上很容易粘灰尘。
29．（5分）根据所学滑动变阻器的知识点，判断并分析如下问题：
（1）当打开阀门B后，油量表示数怎么变化？
（2）当打开阀门A后，油量表的示数又如何变化？
【答案】（1）当打开阀门B后，油量表示数变大；
（2）当打开阀门A后，油量表的示数变小。
【解答】解：闭合开关，滑动变阻器R和定值电阻R′串联，为电流表改装的油量表。
（1）当打开阀门B后，油桶中油量增加，滑动变阻器左侧的指针下降，总电阻变小，根据I＝，故油量表示数变大；
（2）当打开阀门A后，油桶中油量减小，滑动变阻器左侧的指针上升，总电阻变大，根据I＝，故油量表示数变小。
答：（1）当打开阀门B后，油量表示数变大；
（2）当打开阀门A后，油量表的示数变小。
六、计算题（共19分，30题9分，31题10分）
30．（9分）如图所示的电路中，电源电压保持不变。电阻R1的阻值为10Ω，只闭合开关S1，电流表A1的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关S2，电流表A2的示数变化了0.1A，电阻R2的阻值。
【答案】（1）电源电压为3V；
（2）电阻R2的阻值为30Ω。
【解答】解：（1）只闭合开关S1，电路为R1的简单电路，电流表A3测量通过R1的电流，根据欧姆定律可得电源电压：U＝U1＝I5R1＝0.7A×10Ω＝3V；
（2）再闭合开关S2，电阻R3和电阻R1并联，电流表A2的示数变化了5.1A，即干路上的电流增大了0.4A1两端电压仍为电源电压，所以通过R1的电流I3保持不变，
所以通过R2的电流等于干路中电流的增加量，即：I2＝ΔI＝8.1A，
根据I＝可得R2的阻值为：R5＝＝＝30Ω。
答：（1）电源电压为3V；
（2）电阻R3的阻值为30Ω。
31．（10分）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时
（1）电路中的电流。
（2）RP的阻值。
【答案】见试题解答内容
【解答】解：由图可知，定值电阻R与红外线探测电阻RP串联，电压表测R两端的电压；
（1）由串联电路的电流特点可知，电路中的电流：
I＝IR＝＝＝3A；
（2）由串联电路的电压特点可知，RP两端的电压：
UP＝U﹣UR＝12V﹣8V＝4V，
由欧姆定律可知，RP的阻值：
Rp＝＝＝4Ω。
答：（1）电路中的电流为8A；
（2）RP的阻值为4Ω。序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5
