黑龙江省哈尔滨市2024-2025学年九年级上册11月月考物理质量检测试卷（附答案）

这是一份黑龙江省哈尔滨市2024-2025学年九年级上册11月月考物理质量检测试卷（附答案），共21页。试卷主要包含了单选题，多选题，填空题，实验题，简答题，作图题，计算题等内容，欢迎下载使用。

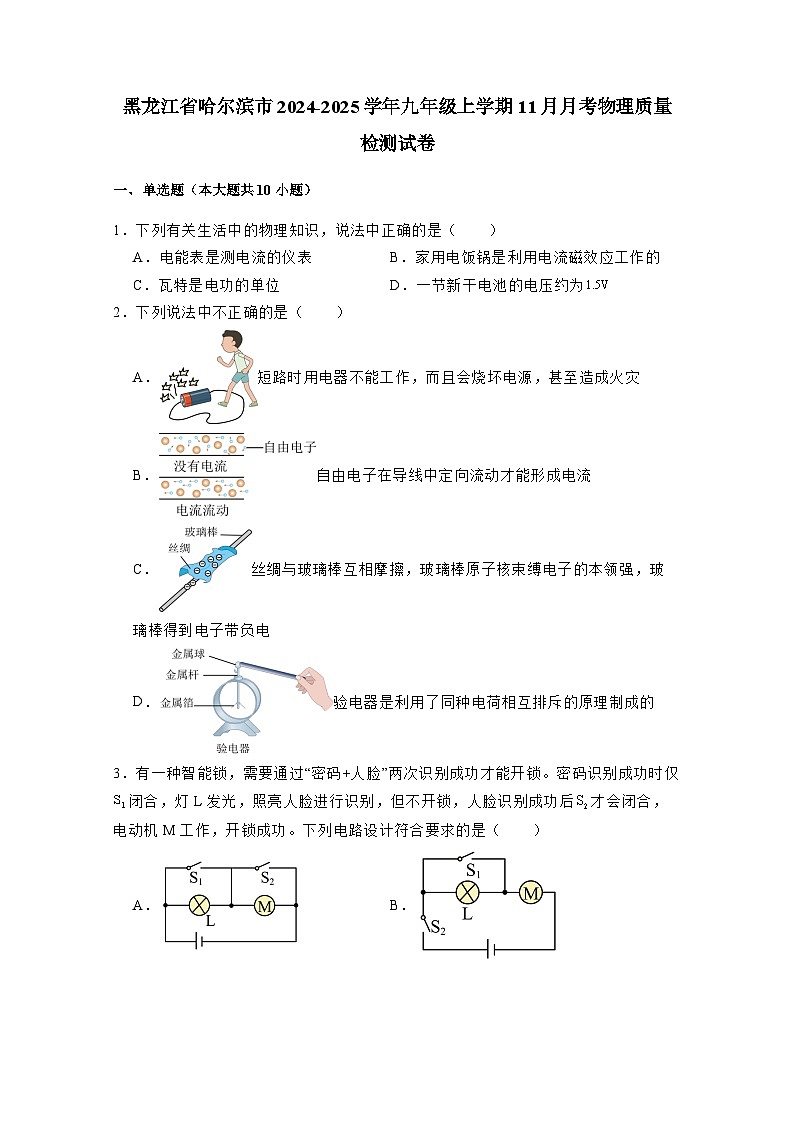

1．下列有关生活中的物理知识，说法中正确的是（ ）
A．电能表是测电流的仪表B．家用电饭锅是利用电流磁效应工作的
C．瓦特是电功的单位D．一节新干电池的电压约为
2．下列说法中不正确的是（ ）
A．短路时用电器不能工作，而且会烧坏电源，甚至造成火灾
B．自由电子在导线中定向流动才能形成电流
C．丝绸与玻璃棒互相摩擦，玻璃棒原子核束缚电子的本领强，玻璃棒得到电子带负电
D．验电器是利用了同种电荷相互排斥的原理制成的
3．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．
C．D．

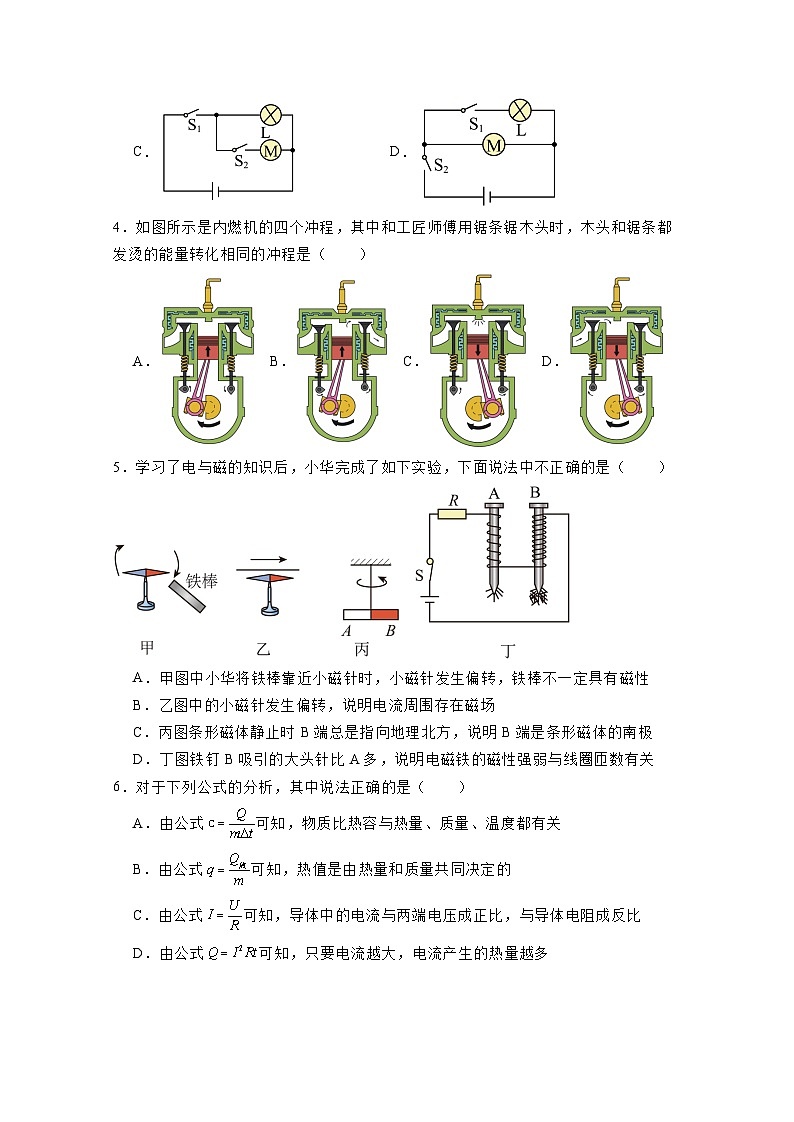

4．如图所示是内燃机的四个冲程，其中和工匠师傅用锯条锯木头时，木头和锯条都发烫的能量转化相同的冲程是（ ）
A． B． C． D．
5．学习了电与磁的知识后，小华完成了如下实验，下面说法中不正确的是（ ）
A．甲图中小华将铁棒靠近小磁针时，小磁针发生偏转，铁棒不一定具有磁性
B．乙图中的小磁针发生偏转，说明电流周围存在磁场
C．丙图条形磁体静止时B端总是指向地理北方，说明B端是条形磁体的南极
D．丁图铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与线圈匝数有关
6．对于下列公式的分析，其中说法正确的是（ ）
A．由公式可知，物质比热容与热量、质量、温度都有关
B．由公式可知，热值是由热量和质量共同决定的
C．由公式可知，导体中的电流与两端电压成正比，与导体电阻成反比
D．由公式可知，只要电流越大，电流产生的热量越多

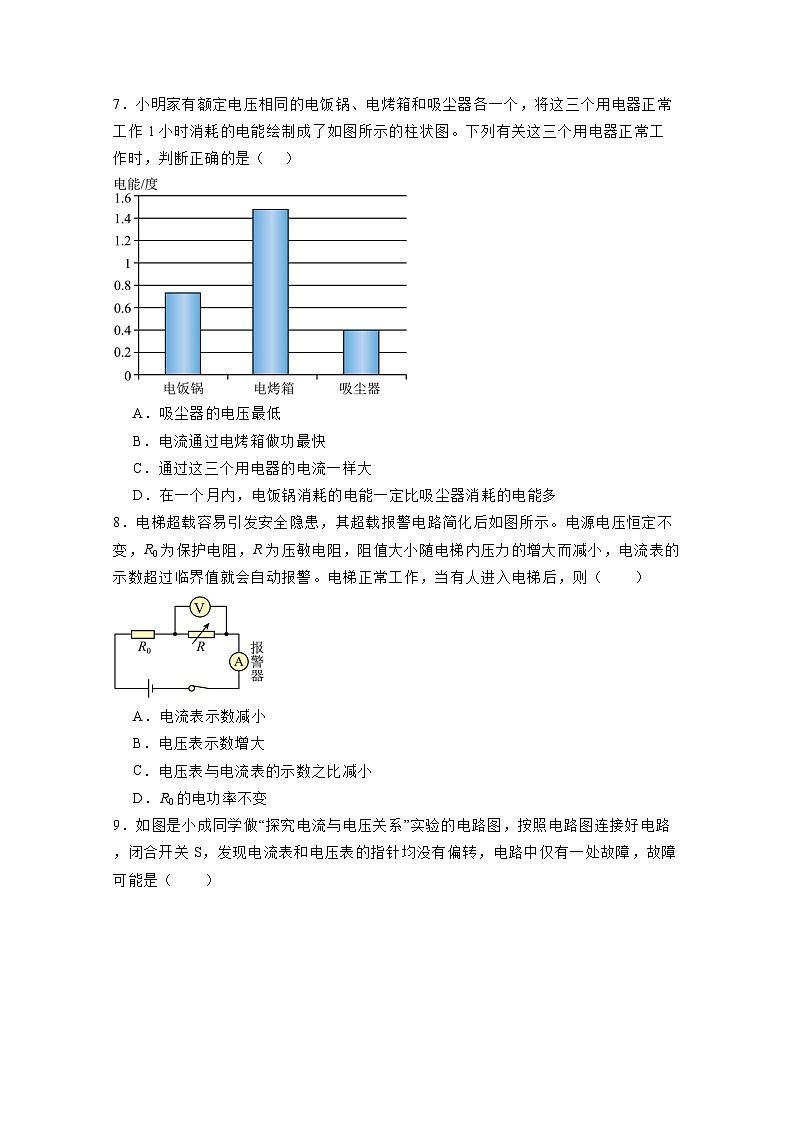

7．小明家有额定电压相同的电饭锅、电烤箱和吸尘器各一个，将这三个用电器正常工作1小时消耗的电能绘制成了如图所示的柱状图。下列有关这三个用电器正常工作时，判断正确的是（ ）
A．吸尘器的电压最低
B．电流通过电烤箱做功最快
C．通过这三个用电器的电流一样大
D．在一个月内，电饭锅消耗的电能一定比吸尘器消耗的电能多
8．电梯超载容易引发安全隐患，其超载报警电路简化后如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表的示数之比减小
D．R0的电功率不变
9．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
10．如图是小灯泡L和电阻R的电压﹣电流图像，下列说法正确的是（ ）

A．电阻R阻值为10Ω
B．当通过L的电流是0.4A时，其消耗的电功率是2.5W
C．仅把L、R并联在电压是1V的电路中，干路中的电流是0.6A
D．仅把L、R串联在电路中，当电流为0.3A时，它们两端的总电压是1.5V
二、多选题（本大题共2小题）
11．下列四个图像与结论正确的是（ ）
A．甲说明了同一导体的电阻与通过的电流大小无关
B．乙说明电压一定时，电阻随着电流的增大而减小
C．丙说明电阻一定的时候，通过导体的电流与它两端的电压成正比
D．丁是小灯泡两端的电压与通过它电流的图像，说明了灯丝两端电压越大，电流越大
12．如图，电源电压恒定，L1“6V，3W”、L2“6V，6W”，滑动变阻器R（0～12Ω），当S1、S2和S都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光，忽略温度对灯丝电阻的影响，则下列说法不正确的是（ ）
A．电源电压为12V
B．两灯都正常发光时电流表的示数为3A
C．1秒内整个电路最多消耗电能为9J
D．整个电路的最小功率为2.25W
三、填空题（本大题共2小题）
13．“黄河故道芳菲天，大套梨花来相见”。满园梨花香扑鼻而来，这是 现象，中午时温度升高，香味更加浓郁，说明了 。
14．亮亮同学用煤炉给10kg的水加热，当水温从20℃上升了60℃时，完全燃烧了0.2kg的煤。在此过程中水吸收的热量为 J。煤炉烧水时的加热效率为 。【，】
四、实验题（本大题共1小题）
15．如图所示的实验电路中，和均为粗细均匀的镍铬合金线，二者的长度相等，比的横截面积大一些。将、分别接入电路，这个实验研究的问题是电阻大小与导体的 是否有关，闭合开关后，会观察到镍铬合金线 （选填“”或“”）接入电路时电流表示数更小。
五、填空题（本大题共6小题）
16．如图所示是小雪通过实验数据绘制的标有“2.5V”字样小灯泡的I-U图像，由图像知，小灯泡的额定功率为 W；当小灯泡两端电压从0V增大到2.5V的过程中，小灯泡两端的电压与其电流的比值将 （选填“增大”、“减小”或“不变”）。

17．如图所示，是一款航天员造型音箱，其工作原理是通电导线在磁场中受到力的作用，下列实例中与该音箱工作原理一致的是 ；能产生感应电流的是 。
18．通过220Ω电阻丝的电流是2A，产生8800J的热量需要通电 s，这段时间电流做的功是 J。
19．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者原理是 ；后者原理是 。
20．甲是标有“20Ω，1A”的定值电阻，乙是标有“10Ω，3A”的滑动变阻器，把它们串联起来，为了保护电路，电路两端允许加的最大电压为 V；把它们并联起来，为保护电路，干路中允许通过的最大电流为 A。
21．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在a、b间接入“6V 6W”的灯泡L1时，闭合开关，灯L、L1均能正常发光；断开开关，在a、b间换接入一个“6V 12W”的灯泡L2后，再闭合开关，L的亮度变 （选填“亮”或“暗”），L2消耗的实际功率 12W（选填“大于”“小于”或“等于”）。
六、简答题（本大题共1小题）
22．通过电表的电流过大会有烧坏电表的危险。电流表的特点是电阻很小，在实验中绝对不允许直接接在电源两极上。请用欧姆定律分析其中的道理。
七、作图题（本大题共2小题）
23．如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极．

24．将如图中的电磁铁连入你设计的电路中，闭合开关S，使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变强。

八、实验题（本大题共3小题）
25．同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻5个（阻值分别为、、、、），规格为“ 1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。

（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；（2）他们先将的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为；保持滑片不动，用的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，才能保持a、b间的电压不变；再依次更换a、b间电阻为、继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：a、b间电压的值为 V；a、b间电压一定时。通过a、b间导体的电流与导体的电阻成 比；
（3）当他们用的电阻替换的电阻后，发现电压表示数始终不能调为。为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是 ；
A．将滑动变阻器更换为“ 1A”的滑动变阻器，其余不变
B．将电压为6V的电源更换为电压为5.2V的电源，其余不变
C．只调节滑动变阻器，使为2.3V
26．某物理学习小组进行“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，可供选用的器材有：6V电源、5Ω的发热电阻两只、10Ω的发热电阻两只、量程适合的温度计两支、规格相同的烧瓶两只、水、酒精、煤油、开关、导线若干。
（1）他们设计了图甲和图乙所示的两个方案，本实验应该选用图 所示方案；
（2）已知比热容的大小为c水>c酒精>c燃油，为了缩短实验时间，应选用的液体是 ，得到的实验结论是： ；
（3）完成上述实验后，实验小组利用以上器材，又添加了天平、烧杯、停表等器材，设计了“测定酒精的比热容”的实验。已知在本次实验条件下，水的沸点为100℃，酒精的沸点为78℃，忽略热量散失。实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应 （填“相同”或“不同”）；
（4）方案选定后，实验过程如下：
①选用 （质量/体积）相等的水和酒精，分别装入两个烧瓶里。
②记下两种液体的初始温度，接通电路，加热一段时间后，记下液体的末态温度。该实验过程中应保证酒精的温度低于沸点。
③根据表中数据可得酒精的比热容为 J/（kg⋅℃）。
27．亮亮发现家里不同房间的灯亮度不同，猜想可能是与灯泡的电功率有关。他找来若干节新干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干，测量额定电压为2.5V小灯泡的功率。
（1）闭合开关后，移动滑动变阻器的滑片，使电压表的示数为2V，读出电流表示数，将数据记入表格。继续移动滑片，即使将滑片移动到阻值最小的位置，小灯泡两端电压也无法达到2.5V，解决的办法是 ；
（2）问题解决后，移动滑动变阻器的滑片，使小灯泡两端电压达到2.5V。如图乙所示，此时电流表的示数为 A，小灯泡的额定功率为 W；
（3）继续移动滑动变阻器的滑片，使小灯泡两端电压为2.9V，读出电流表示数，将数据记入表格。如表所示，亮亮设计的表格错误之处是 ；
（4）同学又找来了一个规格为“3.8V，0.3A”的小灯泡L1，利用图中电路，还要探究“电功率与电压”的关系。请将实验过程补充完整：
a.分别将L、L1接入电路中；
b. ，分别记下电压表的示数和对应灯泡的发光情况。
九、计算题（本大题共1小题）
28．亮亮家经常使用电水壶烧水。电水壶的铭牌和工作电路如图所示，、为阻值未知的电热丝。试问：
（1）由电路图可知：当闭合、 时，电水壶处于“高温”档；
（2）电水壶使用“低温”档正常工作时电路中的电流 ？
（3）向壶内装2kg温度为的水，电水壶用“高温”档正常工作约90s，水温升高到，这时电水壶的加热效率是多少 ？[已知水的比热容为，电热丝的电阻不随温度变化]
答案
1．【正确答案】D
【详解】A．电能表是测电能的仪表，故A错误；
B．家用电饭锅是利用电流的热效应工作的，故B错误；
C．瓦特是电功率的单位，故C错误；
D．一节新干电池的电压为，用久了会有所下降，故D正确。
2．【正确答案】C
【详解】A．根据短路的知识可知，短路时，被短路的用电器不能工作，电源短路会烧坏电源，甚至造成火灾，故A正确，不符合题意；
B．根据电流的形成可知，电流是电荷在导线中定向流动形成的，金属导体中定向移动的是自由电子。故B正确，不符合题意；
C．根据电荷的知识可知，丝绸与玻璃棒互相摩擦，玻璃棒带正电，因为玻璃棒原子核束缚电子的本领弱，玻璃棒失去电子带正电，故C错误，符合题意；
D．利用同种电荷相互排斥的原理，人们制成了验电器，故D正确，不符合题意。
3．【正确答案】C
【详解】由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
4．【正确答案】A
【详解】木头和锯条都发烫，是因为锯条锯木头时，克服摩擦力做功，将机械能转化为内能。
A．冲程中两气阀关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故A符合题意；
B．冲程中排气阀开启，是排气冲程，该冲程是靠飞轮的惯性工作的，没有能量转化，故B不符合题意；
C．冲程中火花塞点火是做功冲程，将内能转化为机械能，故C不符合题意；
D．冲程中吸气阀开启，是吸气冲程，该冲程是靠飞轮的惯性工作的，没有能量转化，故D不符合题意。
5．【正确答案】C
【详解】A．小磁针具有磁性，即小磁针是磁体，磁体具有吸引铁、钴、镍等物质的性质；该图中铁棒靠近小磁针，即使铁棒没有磁性，小磁针也会吸引铁棒，而力的作用是相互的，则小磁针也会被铁棒吸引，所以不能确定铁棒是否具有磁性，故A正确，不符合题意；
B．该图所示实验是奥斯特实验，说明通电导体周围存在磁场，故B正确，不符合题意；
C．磁体都具有指向性，图中条形磁铁静止时B端总是指向地理的北方，说明B端是条形磁铁的北极，故C错误，符合题意；
D．由图知道，两电磁铁串联，则通过的电流大小相同，只有线圈的匝数不同，且吸引大头针的数量不同，说明电磁铁磁性强弱与线圈匝数是有关系的，故D正确，不符合题意。
6．【正确答案】C
【详解】A．比热容是物质本身的一种特性，只与物质的种类和状态有关，与热量、质量、温度都无关，故A错误；
B．燃料的热值是指单位质量某种燃料完全燃烧时放出的热量，热值只与燃料的种类有关，与热量和质量没有关系，故B错误；
C．根据可知，电阻一定时，导体中的电流与两端电压成正比，电压一定时，导体中的电流与导体电阻成反比，故C正确；
D．电流通过导体产生的热量与电流大小、导体的电阻以及通电时间有关，在不确定导体电阻和通电时间的情况下，电流越大，电热不一定越多，故D错误。
7．【正确答案】B
【详解】A．已知三个用电器的额定电压相同，则这三个用电器中，正常工作时的电压相同，故A错误；
C．这三个用电器正常工作1小时，电烤箱消耗的电能最多，根据可知，电烤箱的功率最大，所以电流通过电烤箱做功最快，故B正确；
C．在这三个用电器正常工作时，实际功率不同，根据 可知，通过这三个用电器的电流不一样大，故C错误；
D．由于不知道工作时间，根据 可知，小明家电饭锅消耗的电能不一定比吸尘器消耗的电能多，故D错误。
8．【正确答案】C
【详解】A．由图得，压敏电阻R与定值电阻R0串联，电压表测量压敏电阻R的电压，电流表测量电路电流。电梯正常工作，当有人进入电梯后，压敏电阻受到的压力变大，其阻值变小，电路电阻变小，由欧姆定律得，电路电流变大，则电流表示数变大，故A不符合题意；
B．由串联电路中电阻越小，分到的电压越小得，此时压敏电阻R的电压变小，则电压表示数减小，故B不符合题意；
C．电压表与电流表的示数之比为压敏电阻R的阻值，则此时比值减小，故C符合题意；
D．R0的电阻不变，电流变大，由得，R0的电功率变大，故D不符合题意。
9．【正确答案】C
【详解】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
10．【正确答案】C
【详解】A．电阻R的电压﹣电流图像是一条倾斜的直线，由图像可得，电阻R阻值为
故A错误；
B．由图像可知，当通过L的电流是0.4A时，它两端的电压为1V，其消耗的电功率是
故B错误；
C．由图像可知，仅把L、R并联在电压是1V的电路中，电阻R的电流为0.2A，小灯泡L的电流为0.4A，根据并联电路电流规律可得，干路中的电流是
故C正确；
D．由图像可知，仅把L、R串联在电路中，当电流为0.3A时，电阻R的电压为1.5V，小灯泡L的电压为0.5V，根据串联电路电压规律可得
故D错误。
11．【正确答案】ACD
【详解】A．电阻是导体本身的一种特性，甲说明了同一导体的电阻与通过的电流大小无关，故A正确；
B．乙说明电压一定时，电流与电阻成反比，故B错误；
C．丙图中I-U图像是一条过原点的直线，说明电阻一定的时候，通过导体的电流与它两端的电压成正比，故C正确；
D．灯丝的电阻随温度变大而变大，当灯丝的电压、电流变大，电功率变大，灯丝温度升高，电阻变大，其I-U图像是一条曲线。丁是小灯泡两端的电压与通过它电流的图像，由图得，灯丝两端电压越大，电流越大，故D正确。
12．【正确答案】ABD
【详解】AB．当S1、S2和S都闭合，滑动变阻器的滑片滑到a端时，电路为两灯泡并联，电流表测量干路电流，此时两灯都正常发光，说明各支路电压为6V，根据并联电路中电压规律可知，电源电压为6V，L1正常发光时，L1支路电流为
L2正常发光时，L2支路电流为
两灯都正常发光时电流表的示数为
故AB错误，符合题意；
C．根据可知，当电路中电流最大时，整个电路消耗的电能最多，电流最大时，电路中电阻最小，而该电路中两灯泡并联时，电阻最小，此时干路电流为1.5A，则1秒内整个电路最多消耗电能为
故C正确，不符合题意；
D．根据可知，当电路中总电阻最大时，整个电路消耗的总功率最小，根据规格可知，两灯泡的电阻分别为
因此当灯泡L1与滑动变阻器串联，且滑动变阻器接入电路中阻值最大时，电路中的总电阻最大为
则电路中的最小电功率为
故D错误，符合题意。
13．【正确答案】扩散；温度越高，分子无规则运动越剧烈
【详解】能够闻到花香，是由于花的分子运动的结果——由于分子运动，两种物质彼此进入对方，是扩散现象。
中午时，温度升高，花分子运动变得剧烈，扩散速度大，所以闻到的花香浓烈。
14．【正确答案】；42%
【详解】水吸收的热量为
完全燃烧了0.2kg的煤，放出的热量为
煤炉烧水时的加热效率为
15．【正确答案】横截面积；CD
【详解】两个合金线的长度相同、材料相同，但横截面积不同，故是探究导体电阻与横截面积的关系。
根据影响导体电阻的因素可以知道，在其他情况相同时，横截面积大的导体，电阻小，则AB的电阻小一些。当将电阻较大的CD接入电路时，根据欧姆定律可以知道，电路中的电流小一些。
16．【正确答案】0.75；增大
【详解】由图像可知，灯泡额定电压U=2.5V对应的电流是I=0.30A，灯泡额定功率
P=UI=2.5V×0.30A=0.75W
由图像可知，当小灯泡两端的电压依次为1V、1.5V、2.5V时，通过的电流依次为0.2A、0.25A、0.3A，则小灯泡两端的电压与通过它的电流的比值依次为
在小灯泡两端电压从0增大到2.5V的过程中，小灯泡两端的电压与通过它的电流的比值增大。
17．【正确答案】乙；甲
【详解】甲图是导线切割磁感线，产生感应电流，是电磁感应现象，乙图是通电的导线在磁场中受到力的作用，是电动机的原理图。所以与该音箱工作原理一致的是乙，能产生感应电流的是甲。
18．【正确答案】10；8800
【详解】通电时间为
电热丝工作过程中，电流做的功等于产生的热量，所以电流做功8800J。
19．【正确答案】摩擦起电，同种电荷相互排斥；（摩擦起电）带电体能够吸引轻小物体
【详解】用塑料梳子梳头，梳子和头发发生摩擦，由于两种不同的物质原子核对核外电子的束缚能力不同会发生电子的转移，即摩擦起电，使头发和梳子带异种电荷，头发之间因为带有同种电荷相互排斥，因此头发会蓬松。
梳子带有电荷是带电体，因而具有吸引轻小物体的性质，能够吸引碎纸屑。
20．【正确答案】30；4
【详解】两电阻串联时，因为串联电路中各处的电流相等，所以电路中允许通过的最大电流为
I串=I甲=1A
因为串联电路的总电阻等于各串联电阻之和，所以电路两端允许加的最大电压为
U串=I串R串=I串（R甲+R乙）=1A×（20Ω+10Ω）=30V
两电阻并联，电路两端电压最大时，通过甲的电流I甲=1A，由滑动变阻器的铭牌可知允许通过的最大电流为3A，因并联电路中干路电流等于各支路电流之和，所以干路允许通过的最大电流
I=I甲+I乙大=1A+3A=4A
21．【正确答案】亮；小于
【详解】根据公式可知，当电压相同时，电功率越大，电阻越小，所以灯泡L2的电阻小于灯泡L1的电阻（即R2＜R1）；改接后，电路电阻变小，根据欧姆定律可知，电路电流变大，根据公式P=I2R可知，灯泡L的实际功率变大，亮度变亮。
原来灯L1恰能正常发光，即L1两端的电压为6V，因R2＜R1，则由串联分压的规律可知，灯泡L2两端的电压将小于6V，所以此时L2消耗的实际功率小于其额定功率12W。
22．【正确答案】见解析
【详解】根据欧姆定律可知，电流表直接接电源两极上，电源电压一定，电流表的电阻很小，通过电流表的电流很大，易烧坏电流表。
23．【正确答案】
【详解】由安培定则可知，图中通电螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的右端为N极、左端为S极．根据磁感线都是从磁体的N极出发，回到S极，可以标出磁感线的方向，如上图所示。
24．【正确答案】见详解
【详解】闭合开关，要使小磁针静止如图位置，由磁极间的相互作用规律可知，电磁铁的左端是S极，右端是N极，根据安培定则可知，电流从电磁铁的右端流入，左端流出；向右移动滑动变阻器的滑片时，电磁铁的磁性变强，说明电路中电流变大，变阻器接入电路的电阻变小，如图所示：

25．【正确答案】见详解； 右；2；反；C
【详解】（1）电压表与定值电阻并联接入电路，注意接线柱正进负出，电压表选用3V的量程，如下图所示：

（2）实验中，用10Ω的电阻替换5Ω，根据分压原理，电阻两端的电压变大，即电压表示数变大；研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应向右移动滑片才能达到实验要求；根据图乙所示的图像可知，a、b两端的电压为
U=IR=0.4A×5Ω==2V
为一定值，故可得出：当电压一定时，通过导体的电流与导体的电阻成反比。
（3）A．由图可知，电源电压为6V，定值电阻两端电压为2V，滑动变阻器两端电压为
U变=6V-2V=4V
根据串联分压原理得
R定∶R变=UV∶U变=2V∶4V=1∶2
滑动变阻器的阻值是定值电阻的2倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=50Ω，如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，因此该方法可行，故A正确，不符合题意；
B．如果重新开始实验，只更换电源，将电压为6V的电源更换为电压为5.2V的电源，定值电阻两端电压保持不变为2V，滑动变阻器两端电压为
U变=6V-5.2V=3.2V
根据串联分压原理得
R定∶R变=UV∶U变=2V∶3.2V=1∶1.6
滑动变阻器的阻值是定值电阻的1.6倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=40Ω，因此该方法可行，故B正确，不符合题意；
C．如果重新开始实验，只改变控制电压U0，使U0为2.3V，电源电压为6V，定值电阻两端电压为2.3V，滑动变阻器两端电压为
U变=6V-2.3V=3.7V
根据串联分压原理得
R定∶R变=UV∶U变=2.3V∶3.7V=23∶37
滑动变阻器的阻值是定值电阻的倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得
变阻器的最大阻值是40Ω，因此该方法不可行，故C错误，符合题意。
26．【正确答案】（1）甲
（2）煤油；在通电时间相同时，电流相同时，电阻大的导体比电阻小的导体产生的热量多
（3）相同
（4）质量；2.4×103
【详解】（1）“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，要控制电阻的电流与加热时间相同，电阻实验过程中应串联，则本实验应该选用图甲所示方案。
（2）已知比热容的大小为
质量相同的水、酒精、煤油，吸收相同的热量后，煤油升高的温度最多，则相同条件下，煤油升温最明显，则为了缩短实验时间，应选用的液体是煤油。
由实验结果得，在通电时间相同时，电流相同时，电阻大的导体加热的煤油升高的温度较多，说明在通电时间相同时，电流相同时，电阻大的导体比电阻小的导体产生的热量多。
（3）甲图两电阻串联，电阻的电流与通电时间相同；乙图两电阻并联，电阻的电压与通电时间相同。为了让两种液体相同时间内吸收的热量相同，由
得，不论选择哪种方案，两发热电阻的阻值应相同。
（4）“测定比热容”的实验中，要选用加热的液体的质量相同，则实验中应选用质量相等的水和酒精，而水和酒精的密度不同，由得，水和酒精的体积不同。
由表格中数据得，水与酒精加热的时间相同，吸收的热量相同，由得
即
27．【正确答案】（1）增加一节新的干电池
（2）0.3；0.75
（3）求在不同电压下小灯泡功率的平均值
（4）调节滑动变阻器的滑片，使电流表示数相同
【详解】（1）由图甲得，灯泡与变阻器串联，电源电压由2节干电池组成，为3V。即使将滑片移动到阻值最小的位置，小灯泡两端电压也无法达到2.5V，说明此时干电池的电源小于3V，此时可以增加一节新的干电池。
（2）由图乙得，电流表分度值为0.02A，示数为0.3A。
小灯泡的额定功率为
（3）求在不同电压下小灯泡功率的平均值是没有意义的，则表格中的错误在于求在不同电压下小灯泡功率的平均值。
（4）L、L1分别将入电路中，则L、L1分别与变阻器串联。依题意得，L、L1额定电流相同，额定电压不同，由得，两灯泡的电阻不同。探究“电功率与电压”的关系时，要控制L、L1的电流相同，改变L、L1的电压，则应调节滑动变阻器的滑片，使电流表示数相同，进行实验。
28．【正确答案】（1）闭合
（2）4A
（3）84.8%
【详解】（1）当闭合、S2闭合时，电路为R1单独串联，此时电路中的总电阻最小，根据可知，电功率最大，因此电水壶处于“高温”档。
（2）据表可知，“低温”档的电功率为880W，由得到，电水壶使用“低温”档正常工作时电路中的电流为
（3）水吸收的热量为
电水壶用“高温”档正常工作约90s，消耗的电能为
电水壶的加热效率为
液体
加热时间/s
质量/g
初始温度/℃
末态温度/℃
比热容/J（kg·℃）
水
420
60
20
32
4.2×103
酒精
420
60
20
41
实验次数
灯泡两端电压UV
通过灯泡的电流I/A
灯泡的电功率P/W
发光情况
小灯泡电功率的平均值/W
1
2
0.26
0.52
较暗
2
2.5
正常发光
3
2.9
0.32
0.93
较亮
额定电压
220V
高温功率
1100W
低温功率
880W
