1.3 地球的圈层结构（教学课件）——高中地理鲁教版（2019）必修第一册

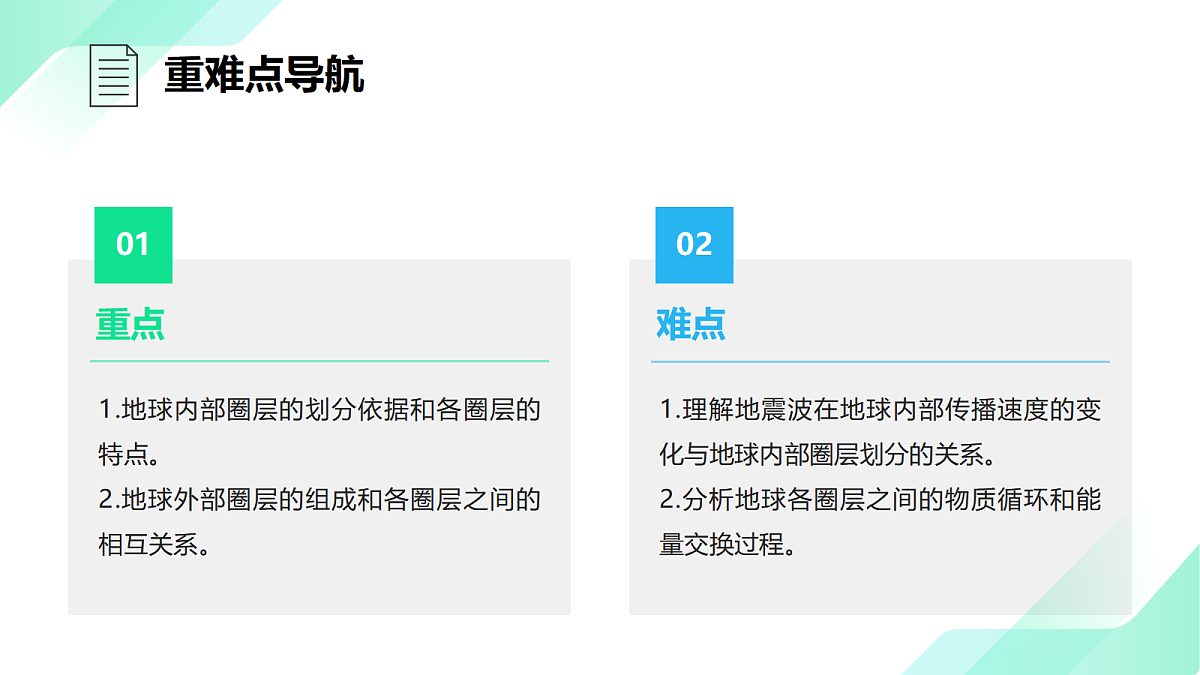

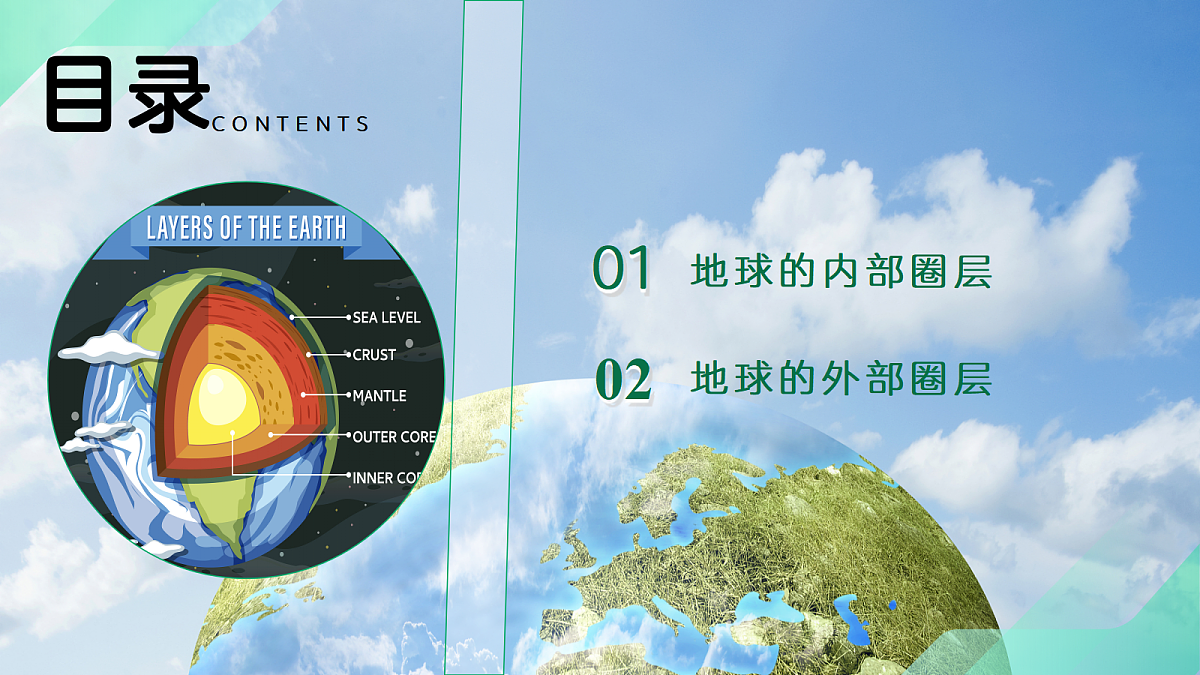

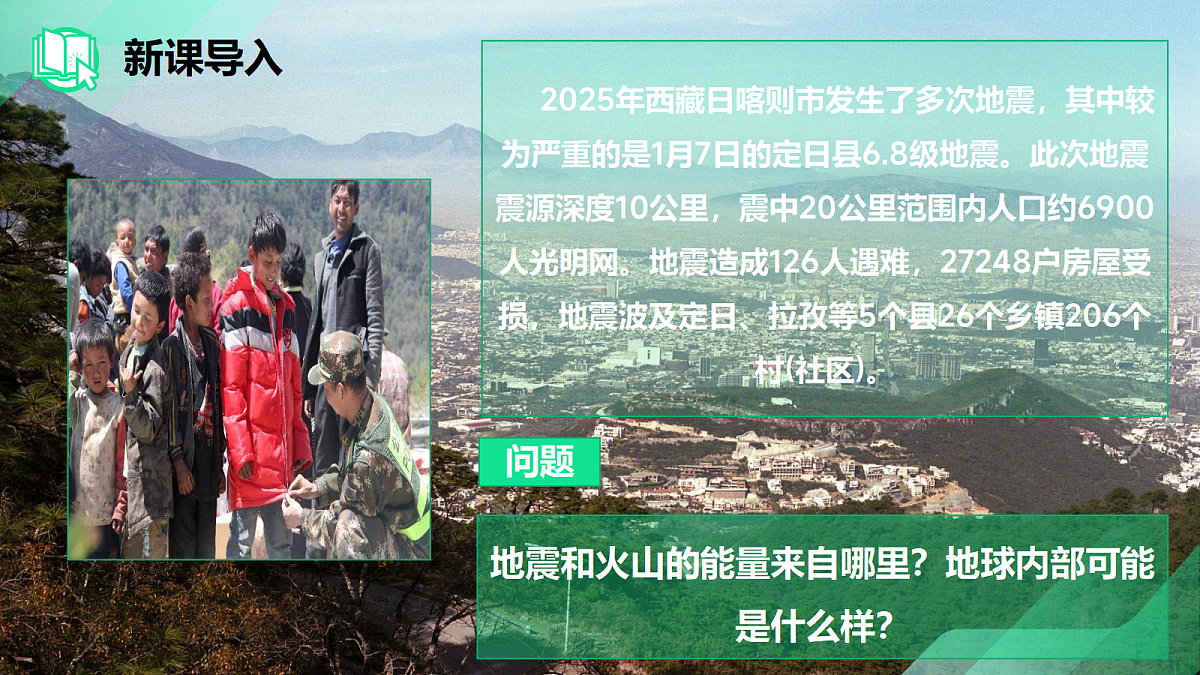

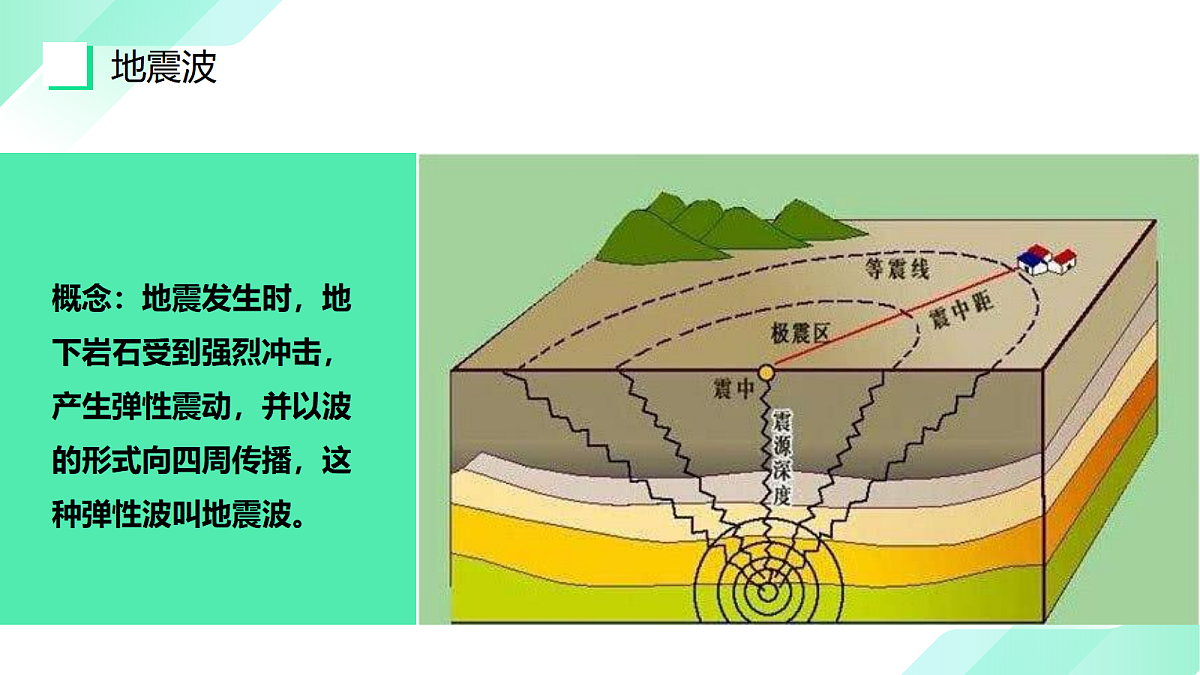

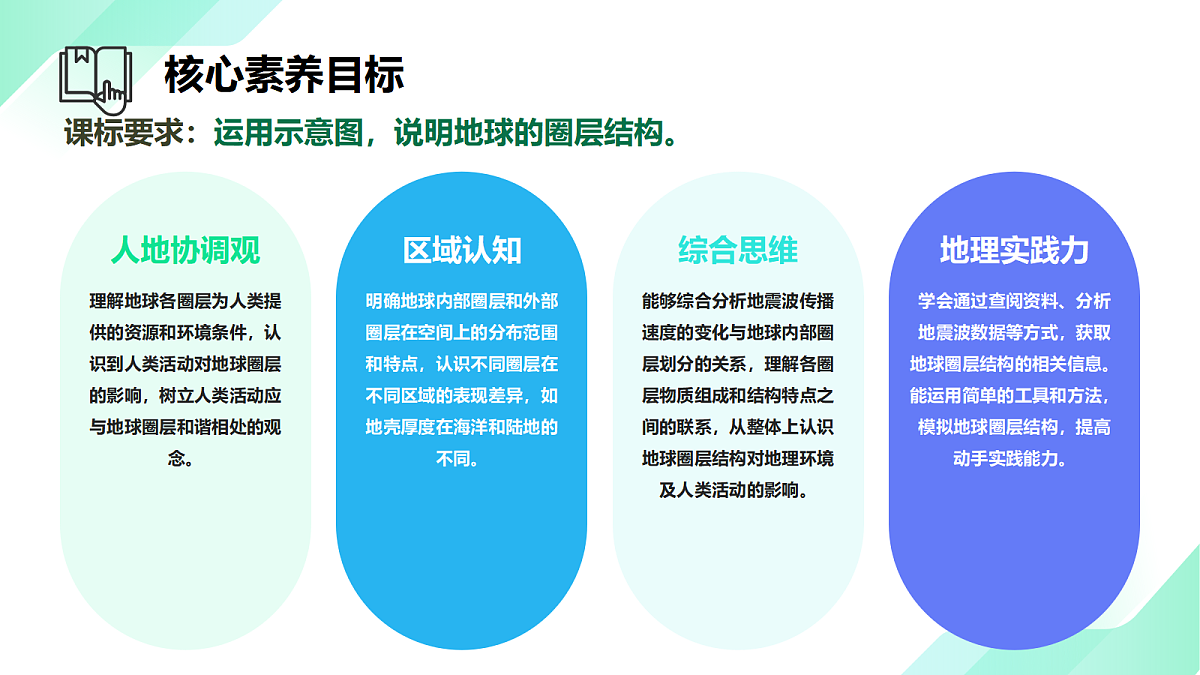

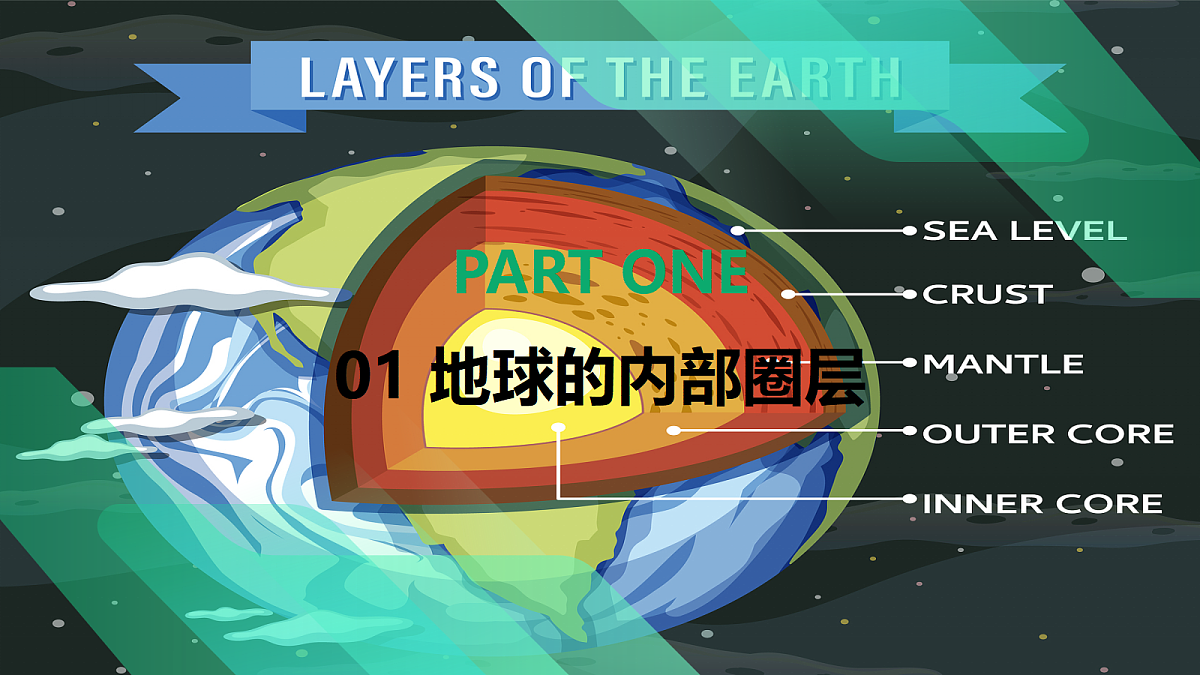

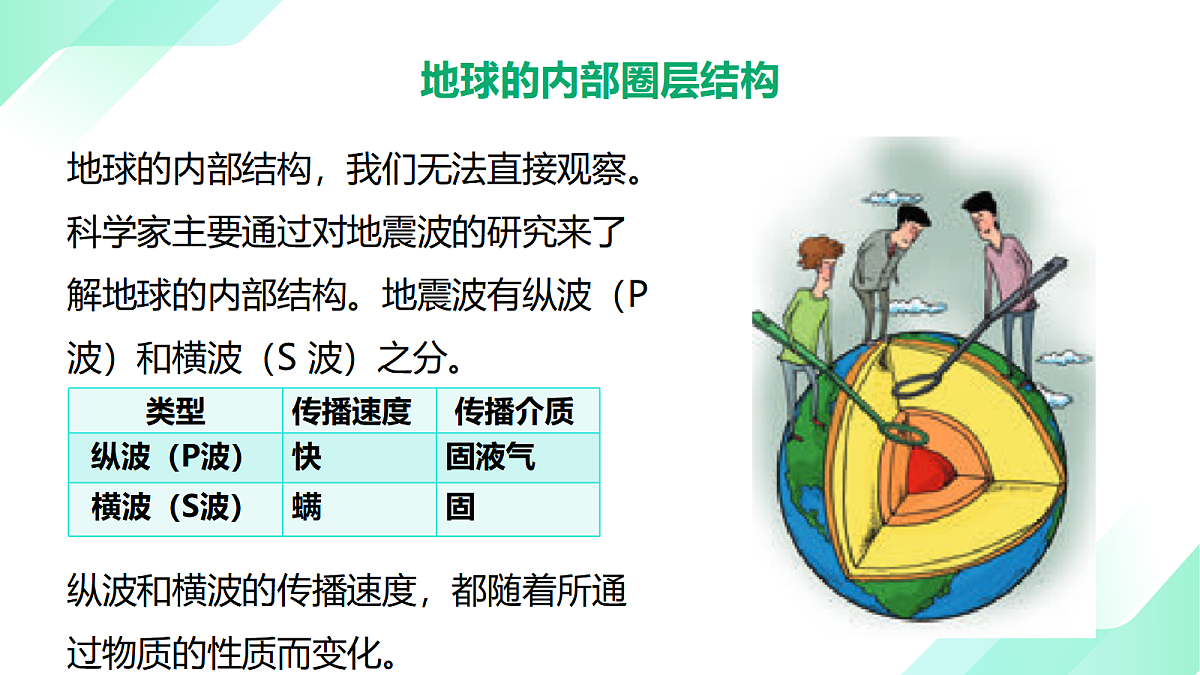

第三节 地球的圈层结构第一章 从宇宙看地球2025年西藏日喀则市发生了多次地震，其中较为严重的是1月7日的定日县6.8级地震。此次地震震源深度10公里，震中20公里范围内人口约6900人光明网。地震造成126人遇难，27248户房屋受损，地震波及定日、拉孜等5个县26个乡镇206个村(社区)。问题地震和火山的能量来自哪里？地球内部可能是什么样？课标要求：运用示意图，说明地球的圈层结构。1.地球内部圈层的划分依据和各圈层的特点。2.地球外部圈层的组成和各圈层之间的相互关系。01重点1.理解地震波在地球内部传播速度的变化与地球内部圈层划分的关系。2.分析地球各圈层之间的物质循环和能量交换过程。02难点目录C O N T E N T S01 地球的内部圈层PART ONE概念：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫地震波。地球的内部圈层结构地球的内部结构，我们无法直接观察。科学家主要通过对地震波的研究来了解地球的内部结构。地震波有纵波（P 波）和横波（S 波）之分。纵波和横波的传播速度，都随着所通过物质的性质而变化。从地球内部地震波曲线图上，可以看出地震波在一定深度发生突然变化。这种波速突然变化的面叫不连续面。地球内部有两个不连续面：莫霍界面古登堡界面平均33(大陆部分)2900纵波和横波的传播速度都明显增加纵波的传播速度突然下降，横波完全消失地震波波速的变化是因为传播介质发生了改变地球的内部圈层结构地球物理学家通过对地震波传播速度的研究，将地球内部大致分为三个圈层——地壳、地幔和地核。地球内部圈层地壳地核地幔上地幔下地幔内核外核软流层以上岩石圈莫霍界面古登堡界面地壳是地球表面一层薄薄的、由岩石组成的坚硬外壳地壳是一个连续圈层，平均厚度约17KM地壳厚薄不一，大洋部分较薄，一般为5-10千米；大陆部分较厚，平均厚度为39-41千米，有高大的山脉地壳更厚；厚度与海拔成正比地 壳地幔介于莫霍面”与古登堡面“之间厚度约2800千米在地幔上部存在一个由塑性物质组成的软流层该软流层一般被认为是岩浆的主要发源地地幔软流层以上的地幔顶部与地壳，主要由岩石组成，构成岩石圈岩石圈地核位于古登堡面以下厚度约3400千米根据地震波波速变化，地核可分为外核和内核内核为固态，外核为液态地核的温度很高，压力和密度很大地核地壳外核内核液态固态莫霍界面33千米（地壳与地幔分界线）上地幔熔融物质古登堡界面2900千米（地幔与地核分界线）平均厚度约17千米大陆厚，海洋薄下地幔液态—固态物质深度/km岩石圈软流层以上的地幔顶部与地壳，主要由岩石组成，构成岩石圈利用地震波来划分地球内部圈层产生：地震发生时，地下岩石受到强烈冲击分类：纵波(P波)和横波(S波)纵波传播：速度较快，能通过固体、液体和气体物质横波传播：速度较慢，只能通过固体物质利用地震波来划分地球内部圈层科学家研究地球内部地震波传播速度的变化规律发现在地下平均约33千米处(大陆部分)和地下约2900千米处，地震波速度突然变化推测其两侧物质有较大差异人们以这两个界面为界，把地球内部划分为地壳、地幔和地核三个圈层02 地球的外部圈层PART TWO地球固体表面以上的各个圈层，称为外部圈层。外部圈层可以分为大气圈、水圈和生物圈概念：环绕在地球外部的气体圈层。由气体和悬浮物组成的复杂系统，主要成分为氮和氧。是地球生命的保护伞。意义：大气圈是地球生命的保护伞，它不仅避免了大多数流星体对地球的撞击，而且削弱了紫外线对地球生物的影响，从而保护了地球上的生命。概念：由地球表层各种水体组成的连续但不规则的圈层组成：海洋（主体）、河流、湖泊、沼泽、冰川、地下水、土壤水、大气水作用：形成不同的自然带和自然景观类型地球表面覆盖着大量的液态水，使地球成为“蓝色星球”，这是地球与太阳系中其他行星的主要区别之一水圈概念：广义的生物圈是地球表层生物及其生存环境的总称。 狭义的生物圈是地球表层生物的总和。生物圈渗透于大气圈的底部、水圈的全部和岩石圈的上部。生物的绝大部分集中在地面以上100米到水面以下200米范围内。是地球特有的圈层，也是非常活跃的圈层。大气圈、水圈、生物圈和岩石圈相互联系、相互制约、相互渗透，不断地进行着物质和能量的交换。地球内部圈层及其特征地球外部圈层及其特征图1-3-5是一张地表环境的图片。请说出图片中各个圈层的代表性地物，并依据图片信息举例说明圈层间的相互联系。图1-3-5青藏高原羊卓雍错大气圈代表性地物：蓝天和白云。岩石圈代表性地物：高山。生物圈代表性地物：藏绵羊和草地。水圈代表性地物：羊卓雍错课堂小结PART THREE岩石圈：软流层以上的地幔顶部与地壳，主要由岩石组成地球的大气圈、水圈、生物圈和岩石圈之间，相互联系、相互制约、相互渗透，不断地进行着物质和能量的交换，形成人类赖以生存的地球表层环境课堂小练PART THREE下图为“地球图层结构示意图”。读图,完成下面小题。1.下列有关地球圈层特点的叙述,正确的是(   )A.①圈层是大气圈,主要成分是氮和氢B.②圈层即岩石圈C.③圈层由塑性物质组成,为岩浆的主要发源地D.④圈层的物质状态为固态C解析：①圈层为大气圈,其主要成分是氮气和氧气;②为地壳,它是岩石圈的一部分;③为软流层,由塑性物质组成,为岩浆的主要发源地;④为外核,物质为液态。下图为“地球图层结构示意图”。读图,完成下面小题。2.下列有关图中信息的叙述,正确的是(   )A.纵波、横波通过莫霍面、古登堡面时,波速都增加B.在⑤圈层无法监测到横波C.①和②之间的圈层即水圈D.地球内部、外部各圈层都是连续且规则的B解析：纵波和横波通过莫霍面时,波速都明显增加,在通过古登堡面时,纵波波速突然下降,横波完全消失。⑤圈层是内核,因外核为液态,横波无法到达该圈层。水圈位于地表和近地表。水圈是不规则的。五大连池风景区总面积1 060 km2，14座新老时期火山的喷发年代跨越200多万年，被誉为“天然火山博物馆”和“打开的火山教科书”。一条蜿蜒曲折的河流将五个火山堰塞湖连在一起，形成了五大连池。下面两图分别为“五大连池(局部)景观图”和“地球的内部圈层结构图”。据此完成下面小题。3.从火山口喷出的炽热岩浆一般来源于(   )A.①圈层B.②圈层C.③圈层D.④圈层B解析：读图可知,①圈层是地壳,②圈层是地幔,③圈层是外核,④圈层是内核。火山口喷发出的炽热岩浆一般来源于上地幔的软流层,对应的是②圈层,B正确,A、C、D错误。故选B。五大连池风景区总面积1 060 km2，14座新老时期火山的喷发年代跨越200多万年，被誉为“天然火山博物馆”和“打开的火山教科书”。一条蜿蜒曲折的河流将五个火山堰塞湖连在一起，形成了五大连池。下面两图分别为“五大连池(局部)景观图”和“地球的内部圈层结构图”。据此完成下面小题。4.下列关于地球圈层特点的叙述，正确的是(   )A.③圈层最可能为液态B.④圈层的温度低，压力和密度都比较小C.②圈层横波不能通过D.①圈层厚度海洋大于陆地A解析：据上题可知,③圈层是外核,最可能为液态,A正确;④圈层是内核,其温度、压力和密度都较大,B错误;②圈层是地幔,横波可以通过,C错误;①圈层是地壳,其厚度海洋较陆地小,D错误。故选A。五大连池风景区总面积1 060 km2，14座新老时期火山的喷发年代跨越200多万年，被誉为“天然火山博物馆”和“打开的火山教科书”。一条蜿蜒曲折的河流将五个火山堰塞湖连在一起，形成了五大连池。下面两图分别为“五大连池(局部)景观图”和“地球的内部圈层结构图”。据此完成下面小题。5.火山喷发的火山灰物质在地球圈层中迁移的顺序是(   )A.大气圈→岩石圈→水圈、生物圈B.水圈、生物圈→岩石圈→大气圈C.水圈、生物圈→大气圈→岩石圈D.大气圈→水圈、生物圈→岩石圈D解析：火山灰在地球圈层中迁移的顺序不是从火山灰的来源开始,而是从大气圈开始的,火山灰漂浮在大气圈中慢慢会沉积下来进入到水圈、生物圈最终沉积下来到岩石圈,故火山喷发的火山灰物质在地球圈层中迁移的顺序是大气圈→水圈、生物圈→岩石圈,D正确,A、B、C错误。故选D。贵州黄果树瀑布，作为亚洲最大的瀑布之一，以其磅礴的气势吸引了无数游客的目光。图为黄果树瀑布景观图。据此完成问题。6.图中涉及的外部圈层中，厚度最大的是(   )A.水圈 B.岩石圈C.生物圈 D.大气圈解析：读图可知，景观图中涉及大气圈、水圈、生物圈共3个外部圈层，其中最活跃的圈层是生物圈，大气圈的厚度最大，D正确，ABC错误。故选D。D贵州黄果树瀑布，作为亚洲最大的瀑布之一，以其磅礴的气势吸引了无数游客的目光。图为黄果树瀑布景观图。据此完成问题。7.气势磅礴的黄果树瀑布，充分体现了(   )A.水圈与生物圈的相互联系B.水圈与岩石圈的相互联系C.岩石圈与大气圈的相互联系D.大气圈与生物圈的相互联系解析：黄果树瀑布景观的形成过程，充分说明了图中的各圈层之间存在着物质迁移和能量转化。因为瀑布的形成过程，要先有地壳运动形成的地势落差，而后才可能有瀑布景观，充分体现了水圈和岩石圈的相互联系，B正确，ACD错误。故选B。B
