河南省驻马店四中2023-2024学年九年级上学期月考物理试卷（1月份）

这是一份河南省驻马店四中2023-2024学年九年级上学期月考物理试卷（1月份），共25页。试卷主要包含了填空题，选择题，作图题，实验探究题等内容，欢迎下载使用。

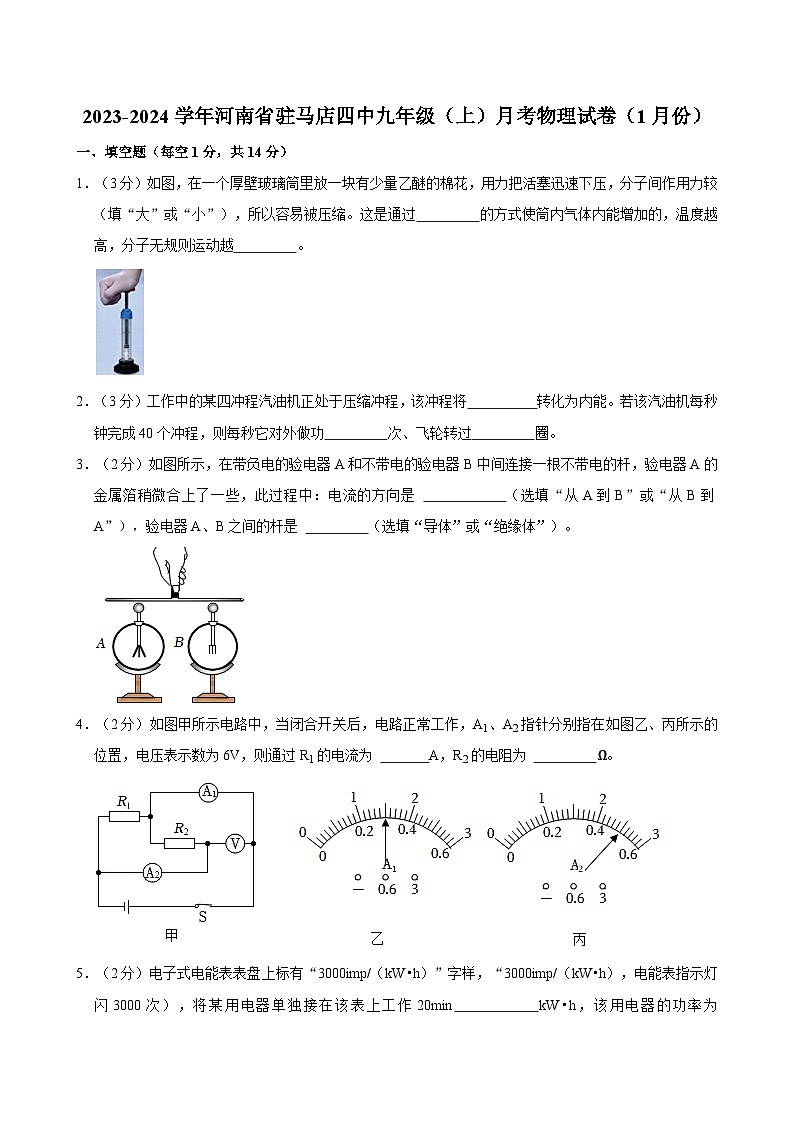

1．（3分）如图，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，分子间作用力较 （填“大”或“小”），所以容易被压缩。这是通过 的方式使筒内气体内能增加的，温度越高，分子无规则运动越 。
2．（3分）工作中的某四冲程汽油机正处于压缩冲程，该冲程将 转化为内能。若该汽油机每秒钟完成40个冲程，则每秒它对外做功 次、飞轮转过 圈。
3．（2分）如图所示，在带负电的验电器A和不带电的验电器B中间连接一根不带电的杆，验电器A的金属箔稍微合上了一些，此过程中：电流的方向是 （选填“从A到B”或“从B到A”），验电器A、B之间的杆是 （选填“导体”或“绝缘体”）。
4．（2分）如图甲所示电路中，当闭合开关后，电路正常工作，A1、A2指针分别指在如图乙、丙所示的位置，电压表示数为6V，则通过R1的电流为 A，R2的电阻为 Ω。
5．（2分）电子式电能表表盘上标有“3000imp/（kW•h）”字样，“3000imp/（kW•h），电能表指示灯闪3000次），将某用电器单独接在该表上工作20min kW•h，该用电器的功率为 W。

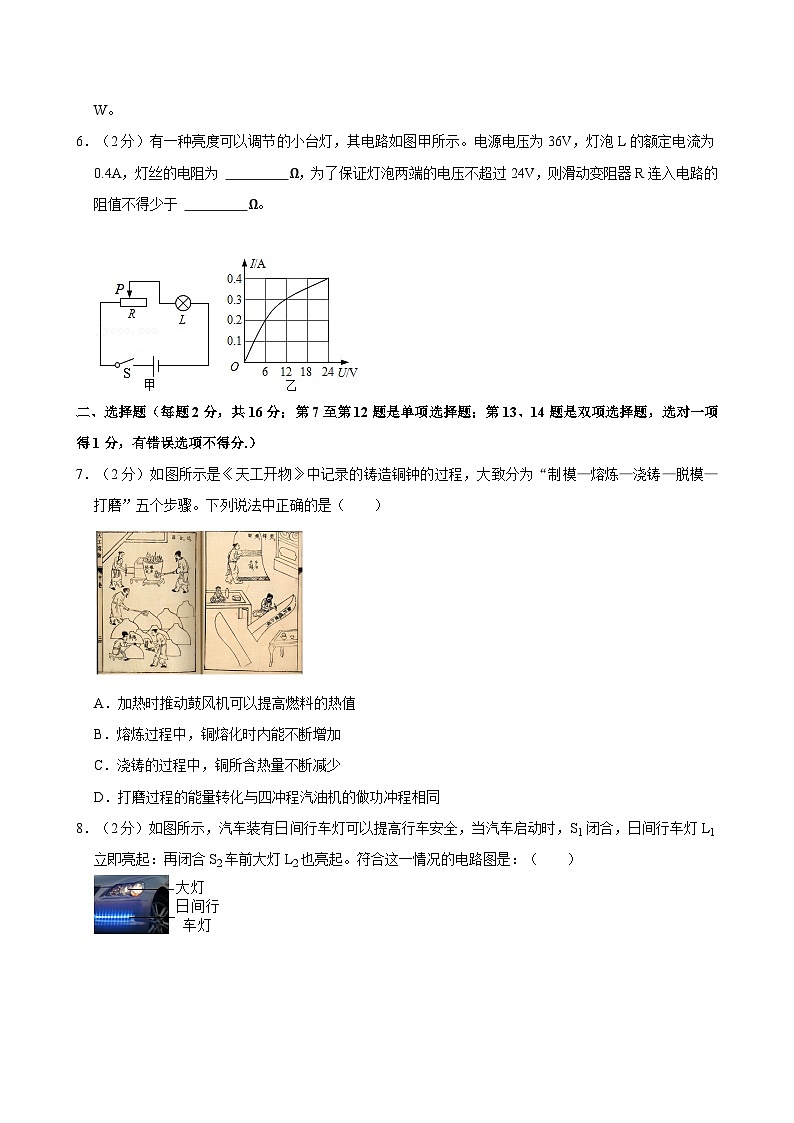

6．（2分）有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为36V，灯泡L的额定电流为0.4A，灯丝的电阻为 Ω，为了保证灯泡两端的电压不超过24V，则滑动变阻器R连入电路的阻值不得少于 Ω。
二、选择题（每题2分，共16分；第7至第12题是单项选择题；第13、14题是双项选择题，选对一项得1分，有错误选项不得分.）
7．（2分）如图所示是《天工开物》中记录的铸造铜钟的过程，大致分为“制模—熔炼—浇铸—脱模—打磨”五个步骤。下列说法中正确的是（ ）
A．加热时推动鼓风机可以提高燃料的热值
B．熔炼过程中，铜熔化时内能不断增加
C．浇铸的过程中，铜所含热量不断减少
D．打磨过程的能量转化与四冲程汽油机的做功冲程相同

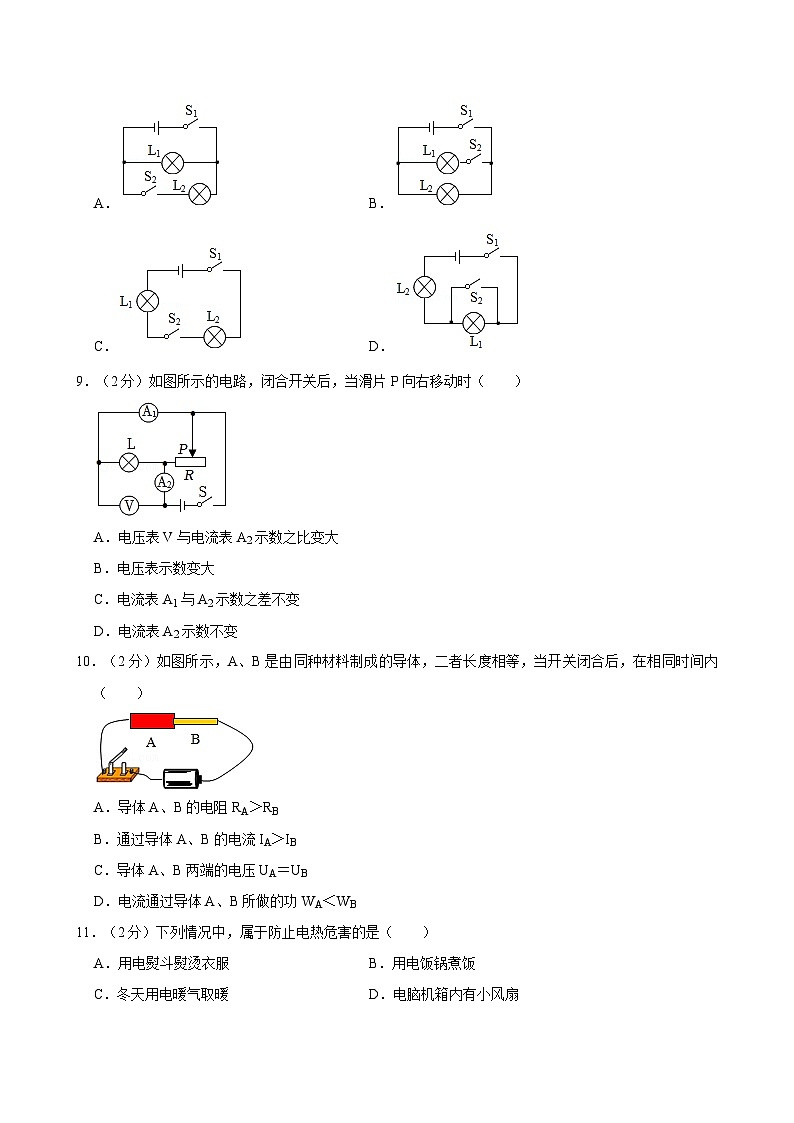

8．（2分）如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是：（ ）
A．B．
C．D．
9．（2分）如图所示的电路，闭合开关后，当滑片P向右移动时（ ）
A．电压表V与电流表A2示数之比变大
B．电压表示数变大
C．电流表A1与A2示数之差不变
D．电流表A2示数不变
10．（2分）如图所示，A、B是由同种材料制成的导体，二者长度相等，当开关闭合后，在相同时间内（ ）
A．导体A、B的电阻RA＞RB
B．通过导体A、B的电流IA＞IB
C．导体A、B两端的电压UA＝UB
D．电流通过导体A、B所做的功WA＜WB
11．（2分）下列情况中，属于防止电热危害的是（ ）
A．用电熨斗熨烫衣服B．用电饭锅煮饭
C．冬天用电暖气取暖D．电脑机箱内有小风扇
12．（2分）“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（ ）
A．搬动用电器时，无需断开开关
B．一旦用电器着火，应立即用水扑灭
C．家庭电路中，可用铜丝代替保险丝接入电路
D．不能用厨房湿巾擦拭正在工作的电饭锅
（多选）13．（2分）有两只灯泡L1、L2，分别标有“220V，100W”和“220V，40W”的字样。若不考虑温度对灯丝电阻的影响（ ）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是5：2
C．两灯串联接入220V的电路，L2更亮
D．两灯正常发光时，L1消耗的电能比L2多
（多选）14．（2分）如图所示，是探究焦耳定律实验的装置图，下列说法正确的是（ ）
A．如图所示的实验，可探究电流通过导体产生的热量与电流大小的关系
B．通过U形管内液面的高度差来反映热量的多少，运用了类比法
C．R1的电功率比R2的大
D．通电时间相同，右侧U形管中的液面高度差较大，说明电流通过R2产生的热量比R1多
三、作图题（每小题2分，共4分）
15．（2分）请根据如图所示实物连接图，在虚线框内画出对应的电路图。
16．（2分）如图所示，小杰用测电笔测试某家庭电路中的输电线时，只有接触中间那条电线a时测电笔的氖管发光。据此（用来控制电灯）和三孔插座、保险丝（用来保护三孔插座）接入家庭电路中
四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）
17．（4分）物理课上，某小组利用如图甲所示装置探究“沙子和水吸热升温的现象”。
（1）在两烧杯中分别装入初温相同且 相等的沙子和水；
（2）加热过程中用玻璃棒不断搅拌，这样做的目的是为了 。
（3）实验中，用相同的酒精灯加热，通过比较 来间接反映沙子和水吸收热量的多少。
（4）分析图像乙可知， 的吸热能力更强。
18．（6分）在“探究电流与电阻的关系”实验中，某实验小组设计了如图甲所示电路。其中电源电压恒为6V，定值电阻上分别标记有4Ω、8Ω、12Ω、16Ω、20Ω、24Ω的字样。
（1）电路连接正确后，闭合开关并移动滑片，发现电压表无示数，故障可能是 （写出一种即可）；
（2）排除故障后，将4Ω的定值电阻接入电路，调节滑动变阻器的滑片使电压表的示数为某一设定电压值，为 A；
（3）断开开关，用8Ω的电阻替换4Ω的电阻。闭合开关后，观察到电压表的指针如图丙所示。同学们意识到，在更换定值电阻后，应先 ，再闭合开关继续实验；
（4）优化实验步骤后，同学们继续刚才的实验，依次将8Ω、12Ω、16Ω、20Ω、24Ω的定值电阻接入电路，使电压表示数大小为 V，并记录相应电流表的示数。将电阻R及对应的电流表示数I在方格纸上描点，请用笔画线；
（5）分析图象可知，在导体两端电压一定时，通过导体的电流与导体的电阻成 比。
19．（8分）在“测量额定电压U额＝2.5V的小灯泡的额定功率”实验课上。小明所在小组利用如图甲所示的实验装置进行测量，所用电源为三节新的干电池、两个可供选择的滑动变阻器分别为RA“10Ω 1A”、RB“20Ω 0.5A”。
（1）实验中，按照如图甲所示方式正确连接电路后，闭合开关，却观察到小灯泡不发光，主要原因是： ；
（2）小明将滑动变阻器的滑片移至某位置时，电压表的示数如图乙所示。为了测量小灯泡的额定功率，应将滑片向 移动，直至电压表的示数为2.5V，此时电流表的示数为0.16A W；测量过程中，接入电路的滑动变阻器为 （填字母）；
（3）小刚所在小组在实验过程中，由于操作失误，在未断开开关的情况下，电压表的示数将如何变化： ；
（4）小红所在小组的电流表坏了，他们取来学生电源代替干电池，将两个滑动变阻器同时接入电路，也正确测出额定电压为U额的小灯泡的额定功率P额。具体实验步骤如下：
①闭合开关S和 ，移动滑动变阻器RB使电压表的示数为U额；
②闭合开关S、S2，断开开关S1，将滑动变阻器 的滑片移至最右端，其最大阻值用R0表示，此时电压表的示数为U；
③该小灯泡的额定功率P额＝ 。（用U额、U和R0表示）
四、综合应用题（每题9分，共18分）
20．（9分）如图所示，中国人民解放军建军90周年，众多新式战车在“朱日和”举行的阅兵式上精彩亮相。某辆轮式伞兵突击战车满载时总质量为1.6t2cm2，战车以72km/h的速度在水平地面匀速直线行驶时，发动机的功率为6×104W。（q汽油＝4×107J/kg取10N/kg）求：
（1）战车满载时静止在水平地面上，对水平地面的压强。
（2）战车此次行驶时，受到的阻力。
（3）战车此次共行驶20min，若汽油机的效率为30%，消耗汽油的质量。
21．（9分）气温骤降，小明为爷爷购买了一款具有“加热”和“保温”两挡功能的养生壶，其内部简化电路如图所示1＝55Ω、R2＝121Ω。求：
（1）该养生壶处于保温挡时，流过R1的电流；
（2）该养生壶的加热功率；
（3）某次使用时，小明在养生壶内装入1kg的水，并将其调至加热挡。观察温度显示窗，养生壶的加热效率为多少？[c水＝4.2×103J/（kg•℃）]
2023-2024学年河南省驻马店四中九年级（上）月考物理试卷（1月份）
参考答案与试题解析
一、填空题（每空1分，共14分）
1．（3分）如图，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，分子间作用力较 小 （填“大”或“小”），所以容易被压缩。这是通过 做功 的方式使筒内气体内能增加的，温度越高，分子无规则运动越 剧烈 。
【答案】见试题解答内容
【解答】解：（1）气体分子间间隔较大，分子间作用力较小。
（2）实验过程中是通过做功的方式增加空气内能。
（3）组成物质的分子永不停息地做无规则，温度越高分子运动越剧烈。
故答案为：小；做功。
2．（3分）工作中的某四冲程汽油机正处于压缩冲程，该冲程将 机械能 转化为内能。若该汽油机每秒钟完成40个冲程，则每秒它对外做功 10 次、飞轮转过 20 圈。
【答案】见试题解答内容
【解答】解：压缩冲程中机械能转化为内能。
热机完成一个工作循环，要经过4个冲程，活塞往返2次，若该汽油机每秒完成40个冲程，飞轮转动20周。
故答案为：机械能；10。
3．（2分）如图所示，在带负电的验电器A和不带电的验电器B中间连接一根不带电的杆，验电器A的金属箔稍微合上了一些，此过程中：电流的方向是 从B到A （选填“从A到B”或“从B到A”），验电器A、B之间的杆是 导体 （选填“导体”或“绝缘体”）。
【答案】从B到A；导体。
【解答】解：由题知，A带负电（有多余电子），用导体把A和B连接起来，形成瞬间电流，所以瞬间电流方向为从B到A。
故答案为：从B到A；导体。
4．（2分）如图甲所示电路中，当闭合开关后，电路正常工作，A1、A2指针分别指在如图乙、丙所示的位置，电压表示数为6V，则通过R1的电流为 1 A，R2的电阻为 12 Ω。
【答案】1；12。
【解答】解：闭合开关，两电阻并联接入电路1测干路电流，电流表A2测通过R5的电流，
并联电路干路电流等于各支路电流之和，
所以电流表A1接入电路的是大量程，分度值为0.6A，电流表A2接入电路的是小量程，分度值为0.02A，即通过R7的电流为0.5A，
则通过R3的电流为：I1＝I﹣I2＝2.5A﹣0.4A＝1A；
并联电路各支路两端电压相等，根据欧姆定律可得R2的电阻为：R6＝＝＝12Ω。
故答案为：1；12。
5．（2分）电子式电能表表盘上标有“3000imp/（kW•h）”字样，“3000imp/（kW•h），电能表指示灯闪3000次），将某用电器单独接在该表上工作20min 0.1 kW•h，该用电器的功率为 300 W。
【答案】见试题解答内容
【解答】解：3000imp/kW•h表示表示每消耗1kW•h的电能，电能表指示灯闪3000次（或电能表指示灯每闪烁1次kW•h的电能 ），
所以，指示灯闪烁300次
W＝300×kW•h＝0.7kW•h，
用电器的功率：
P＝＝＝7.3kW＝300W。
故答案为：0.6；300。
6．（2分）有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为36V，灯泡L的额定电流为0.4A，灯丝的电阻为 60 Ω，为了保证灯泡两端的电压不超过24V，则滑动变阻器R连入电路的阻值不得少于 30 Ω。
【答案】60；30。
【解答】解：
（1）灯泡L的额定电流为0.4A，由图乙可知L＝5.4A时，灯泡两端的电压UL＝24V，
由I＝可得，灯丝的电阻：
RL＝＝＝60Ω；
（2）由串联电路分压规律可知，灯泡两端的电压不超过24V
UR＝U﹣UL＝36V﹣24V＝12V，
电路中电流最大为0.4A，
所以滑动变阻器接入电路中的电阻最小为：
R＝＝＝30Ω。
故答案为：60；30。
二、选择题（每题2分，共16分；第7至第12题是单项选择题；第13、14题是双项选择题，选对一项得1分，有错误选项不得分.）
7．（2分）如图所示是《天工开物》中记录的铸造铜钟的过程，大致分为“制模—熔炼—浇铸—脱模—打磨”五个步骤。下列说法中正确的是（ ）
A．加热时推动鼓风机可以提高燃料的热值
B．熔炼过程中，铜熔化时内能不断增加
C．浇铸的过程中，铜所含热量不断减少
D．打磨过程的能量转化与四冲程汽油机的做功冲程相同
【答案】B
【解答】解：A．加热时推动鼓风机可以提高燃料的利用率，热值不变；
B．熔炼过程中需要吸热，但吸热内能增大；
C．热量是过程量，故C错误；
D．打磨过程中，通过做功的方式增大了打磨工具的内能，故D错误。
故选：B。
8．（2分）如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是：（ ）
A．B．
C．D．
【答案】A
【解答】解：
A．由电路图可知1时，只有日间行车灯L1亮，再闭合S8时，车前大灯L2亮，故A符合题意；
B．由电路图可知1时，车前大灯L5亮，再闭合S2时，日间行车灯L1亮，故B不符合题意；
C．由电路图可知2时，两灯泡均不亮；
D．由电路图可知1时，两灯泡都亮2时，日间行车灯L5不亮，故D不符合题意。
故选：A。
9．（2分）如图所示的电路，闭合开关后，当滑片P向右移动时（ ）
A．电压表V与电流表A2示数之比变大
B．电压表示数变大
C．电流表A1与A2示数之差不变
D．电流表A2示数不变
【答案】A
【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测L支路的电流，电流表A2测干路电流。
因电源的电压不变，
所以，滑片移动时，故B不正确；
因并联电路中各支路独立工作、互不影响，
所以，通过灯泡的电流不变8的示数不变；
当滑片P向右移动时，接入电路中的电阻变大，
由I＝可知，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小2示数变小，
则电压表V与电流表A2示数之比变大，故A正确；
因电流表A2与A2示数之差等于通过滑动变阻器的电流，
所以，电流表A1与A7示数之差变小，故C不正确。
故选：A。
10．（2分）如图所示，A、B是由同种材料制成的导体，二者长度相等，当开关闭合后，在相同时间内（ ）
A．导体A、B的电阻RA＞RB
B．通过导体A、B的电流IA＞IB
C．导体A、B两端的电压UA＝UB
D．电流通过导体A、B所做的功WA＜WB
【答案】D
【解答】解：A、导体A、长度相等，导体A的横截面积大于导体B的横截面积，导体A的电阻RA小于导体B电阻RB，即RA＜RB，故A错误；
B、由图可知、B串联接入电路，通过导体A的电流等于通过导体B的电流A＝IB，故B错误；
C、根据U＝IR可知A＝IARA，导体B两端的电压UB＝IBRB，由于IA＝IB，RA＜RB，所以UA＜UB，故C错误；
D、根据W＝UIt可知A＝UAIAtA，电流通过导体B所做的功WB＝UBIBtB，由于UA＜UB，IA＝IB，tA＝tB，所以WA＜WB，故D正确。
故选：D。
11．（2分）下列情况中，属于防止电热危害的是（ ）
A．用电熨斗熨烫衣服B．用电饭锅煮饭
C．冬天用电暖气取暖D．电脑机箱内有小风扇
【答案】D
【解答】解：A、用电熨斗熨烫衣服是利用电热来工作的，故A不合题意；
B、用电饭锅煮饭是利用电能转化为内能来给食物加热，故B不合题意；
C、冬天用电暖气取暖是利用电能转化为内能的，故C不合题意；
D、电脑机箱内有小风扇是为了及时将电脑产生的热散掉，故D符合题意。
故选：D。
12．（2分）“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（ ）
A．搬动用电器时，无需断开开关
B．一旦用电器着火，应立即用水扑灭
C．家庭电路中，可用铜丝代替保险丝接入电路
D．不能用厨房湿巾擦拭正在工作的电饭锅
【答案】D
【解答】解：A、搬动用电器时，应先断开开关；
B、一旦用电器着火，再用水扑灭；
C、家庭电路中，因为铜丝的熔点高，故C错误；
D、不能用厨房湿巾擦拭正在工作的电饭锅，会引起触电。
故选：D。
（多选）13．（2分）有两只灯泡L1、L2，分别标有“220V，100W”和“220V，40W”的字样。若不考虑温度对灯丝电阻的影响（ ）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是5：2
C．两灯串联接入220V的电路，L2更亮
D．两灯正常发光时，L1消耗的电能比L2多
【答案】BC
【解答】解：AC．结合小灯泡的铭牌可得1和灯泡L2的电阻分别为
，
，
所以正常发光时，灯泡L3电阻更大；根据串联电路分压原理＝，灯泡L2两端分得的电压大，又因为串联电路各处电流相等，灯泡L2的实际功率更大，因此L2更亮，故A错误；
B．因为并联电路各支路电压相等，两灯泡正常发光1和灯泡L5消耗功率之比为
，故B正确；
D．两灯正常发光时，P1＞P2，根据W＝Pt可知消耗的电能的多少与实际功率和时间有关，由于不知道工作时间，两灯消耗的电能大小无法比较。
故选：BC。
（多选）14．（2分）如图所示，是探究焦耳定律实验的装置图，下列说法正确的是（ ）
A．如图所示的实验，可探究电流通过导体产生的热量与电流大小的关系
B．通过U形管内液面的高度差来反映热量的多少，运用了类比法
C．R1的电功率比R2的大
D．通电时间相同，右侧U形管中的液面高度差较大，说明电流通过R2产生的热量比R1多
【答案】ABC
【解答】解：A、右侧两电阻并联后与左侧电阻串联接入电路，通过左侧电阻的电流大于通过右侧电阻的电流，故A正确；
B、电流通过导体产生热量的多少不能直接观察，会使得U形管液面高度差发生变化，这种研究方法叫转换法；
C、由于R1和R2的电阻值相同，由A知通过左侧电阻的电流大于通过右侧电阻的电流5R可知R1的电功率比R2的大，故C正确；
D、由于R8和R2的电阻值相同，由A知通过左侧电阻的电流大于通过右侧电阻的电流2Rt可知通电时间相同左侧电阻产生的热量较多，故D错误；
故选：ABC。
三、作图题（每小题2分，共4分）
15．（2分）请根据如图所示实物连接图，在虚线框内画出对应的电路图。
【答案】
【解答】解：由实物图可知，电流从电源正极出发经开关S2、L1回负极，电压表与灯泡L8并联，电路图如图所示：
16．（2分）如图所示，小杰用测电笔测试某家庭电路中的输电线时，只有接触中间那条电线a时测电笔的氖管发光。据此（用来控制电灯）和三孔插座、保险丝（用来保护三孔插座）接入家庭电路中
【答案】见解答图。
【解答】解：如图所示，用测电笔测试某家庭电路中三条输电线时，即说明中间这条线是火线，下面一条是地线；
对于灯泡来说：火线首先过开关，然后进入灯泡顶端的金属块；
对于三孔插座来说：三孔插座的上孔接地线、左孔接零线，将保险盒接在火线和插座之间
四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）
17．（4分）物理课上，某小组利用如图甲所示装置探究“沙子和水吸热升温的现象”。
（1）在两烧杯中分别装入初温相同且 质量 相等的沙子和水；
（2）加热过程中用玻璃棒不断搅拌，这样做的目的是为了 使沙子和水受热均匀 。
（3）实验中，用相同的酒精灯加热，通过比较 加热时间 来间接反映沙子和水吸收热量的多少。
（4）分析图像乙可知， 水 的吸热能力更强。
【答案】见试题解答内容
【解答】解：（1）根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同；
（2）加热过程中用玻璃棒不断搅拌，这样做的目的是为了使沙子和水受热均匀；
（3）实验中，用相同的酒精灯加热，通过比较加热时间来间接反映沙子和水吸收热量的多少；
（4）分析图像乙可知，质量和升高温度相同，根据比较吸热能力的方法。
故答案为：（1）质量；（2）使沙子和水受热均匀；（4）水。
18．（6分）在“探究电流与电阻的关系”实验中，某实验小组设计了如图甲所示电路。其中电源电压恒为6V，定值电阻上分别标记有4Ω、8Ω、12Ω、16Ω、20Ω、24Ω的字样。
（1）电路连接正确后，闭合开关并移动滑片，发现电压表无示数，故障可能是 电阻短路（或电压表短路） （写出一种即可）；
（2）排除故障后，将4Ω的定值电阻接入电路，调节滑动变阻器的滑片使电压表的示数为某一设定电压值，为 0.6 A；
（3）断开开关，用8Ω的电阻替换4Ω的电阻。闭合开关后，观察到电压表的指针如图丙所示。同学们意识到，在更换定值电阻后，应先 断开开关，将变阻器滑片移动到最左端 ，再闭合开关继续实验；
（4）优化实验步骤后，同学们继续刚才的实验，依次将8Ω、12Ω、16Ω、20Ω、24Ω的定值电阻接入电路，使电压表示数大小为 2.4 V，并记录相应电流表的示数。将电阻R及对应的电流表示数I在方格纸上描点，请用笔画线；
（5）分析图象可知，在导体两端电压一定时，通过导体的电流与导体的电阻成 反 比。
【答案】（1）电阻短路（或电压表短路）；（2）0.6；（3）断开开关，将变阻器滑片移动到最左端；（4）2.4；；（5）反。
【解答】解：（1）电路连接正确后，闭合开关并移动滑片，电路为通路，故障可能是电阻短路（或电压表短路；
（2）排除故障后，将4Ω的定值电阻接入电路，此时电流表的示数如图乙所示，分度值为0.02A；
（3）断开开关，A用8Ω的电阻替换4Ω的电阻，观察到电压表的指针如图丙所示，同学们意识到，在更换定值电阻后，将变阻器滑片移动到最左端；
（4）根据（2）可知，电阻的电压为：
U＝IR＝0.7A×4Ω＝0.6A×8Ω＝﹣﹣﹣＝0.7A×24Ω＝2.4V；
研究电流与电阻关系时，要控制电阻的电压不变，使电压表示数大小为6.4V，易知电阻为16Ω时对应的电流为0.7A时为错误数据，将电阻R及对应的电流表示数I在方格纸上描点，如下所示：
（5）根据（2）可知，因电阻的电压为一定值，通过导体的电流与导体的电阻成反比。
故答案为：（1）电阻短路（或电压表短路）；（2）0.6，将变阻器滑片移动到最左端；；（5）反。
19．（8分）在“测量额定电压U额＝2.5V的小灯泡的额定功率”实验课上。小明所在小组利用如图甲所示的实验装置进行测量，所用电源为三节新的干电池、两个可供选择的滑动变阻器分别为RA“10Ω 1A”、RB“20Ω 0.5A”。
（1）实验中，按照如图甲所示方式正确连接电路后，闭合开关，却观察到小灯泡不发光，主要原因是： 灯泡的实际功率太小 ；
（2）小明将滑动变阻器的滑片移至某位置时，电压表的示数如图乙所示。为了测量小灯泡的额定功率，应将滑片向 左 移动，直至电压表的示数为2.5V，此时电流表的示数为0.16A 0.4 W；测量过程中，接入电路的滑动变阻器为 RB （填字母）；
（3）小刚所在小组在实验过程中，由于操作失误，在未断开开关的情况下，电压表的示数将如何变化： 变大 ；
（4）小红所在小组的电流表坏了，他们取来学生电源代替干电池，将两个滑动变阻器同时接入电路，也正确测出额定电压为U额的小灯泡的额定功率P额。具体实验步骤如下：
①闭合开关S和 S1 ，移动滑动变阻器RB使电压表的示数为U额；
②闭合开关S、S2，断开开关S1，将滑动变阻器 RA 的滑片移至最右端，其最大阻值用R0表示，此时电压表的示数为U；
③该小灯泡的额定功率P额＝ U额• 。（用U额、U和R0表示）
【答案】（1）灯泡的实际功率太小；（2）左；0.4；RB；（3）变大；（4）①S1；②RA；③U额•。
【解答】解：（1）闭合开关，电压表和电流表都有示数，且没有短路，说明灯泡的实际功率太小；
（2）小明将滑动变阻器的滑片移至某位置时，电压表的示数如图乙所示，分度值0.1V，小于灯泡额定电压2.5V，应增大灯泡两端电压，应减小滑动变阻器两端电压，应减小滑动变阻器接入电路的阻值，直至电压表的示数为2.8V，则该小灯泡的额定电功率为：
PL＝ULIL＝2.5V×3.16A＝0.4W；
此时滑动变阻器两端电压为U滑＝U﹣UL＝6.5V﹣2.4V＝2V，
根据串联电路电流特点结合欧姆定律可知，滑动变阻器接入电路的阻值为：
R滑＝＝＝12.5Ω＞10Ω，接入电路的滑动变阻器为RB；
（3）电路为灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压；在未断开开关的情况下，小灯泡处发生断路，故电压表示数变大；
（4）实验步骤：
①闭合开关S和S1，移动滑动变阻器RB使电压表的示数为U额；
②闭合开关S、S2，断开开关S1，将滑动变阻器RA的滑片移至最右端，其最大阻值用R0表示，此时电压表的示数为U；
③在步骤①中，灯泡A的最大阻值和滑动变阻器RB串联，电压表测灯泡两端电压B使电压表的示数为U额，此时灯泡正常发光；
在步骤②中，灯泡A的最大阻值和滑动变阻器RB仍串联，电压表测灯与滑动变阻器RA最大阻值两端的电压为U；因此时各电阻的大小和电压不变，根据串联电路电压的规律A两端电压为UA＝U﹣U额，由串联电路电流特点和欧姆定律可知，电路中的电流为：
I额＝IA＝＝，
小灯泡的额定功率表达式：
P额＝U额I额＝U额•。
故答案为：（1）灯泡的实际功率太小；（2）左；RB；（3）变大；（4）①S7；②RA；③U额•。
四、综合应用题（每题9分，共18分）
20．（9分）如图所示，中国人民解放军建军90周年，众多新式战车在“朱日和”举行的阅兵式上精彩亮相。某辆轮式伞兵突击战车满载时总质量为1.6t2cm2，战车以72km/h的速度在水平地面匀速直线行驶时，发动机的功率为6×104W。（q汽油＝4×107J/kg取10N/kg）求：
（1）战车满载时静止在水平地面上，对水平地面的压强。
（2）战车此次行驶时，受到的阻力。
（3）战车此次共行驶20min，若汽油机的效率为30%，消耗汽油的质量。
【答案】（1）战车满载时于静止在水平地面上，对水平地面的压强为4×105Pa；
（2）战车此次行驶时，受到的阻力为3000N；
（3）战车此次共行驶20min，若汽油机的效率为30%，消耗汽油的质量为6kg。
【解答】解：（1）战车满载时并静止在水平地面上时，对水平地面的压力：
F＝G＝mg＝1.6×102kg×10N/kg＝1.6×106N，对水平地面的压强：
p＝＝＝4×105Pa；
（2）战车匀速行驶的速度：
v＝72km/h＝20m/s，
因战车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，由P＝＝，受到的阻力：
f＝F′＝＝＝3000N；
（3）战车此次共行驶20min牵引力做的功：
W＝Pt＝3×104W×20×60s＝7.7×107J，
由η＝×100%可得
Q放＝＝＝2.5×108J，
由Q放＝mq可得，消耗汽油的质量：
m′＝＝＝6kg。
答：（1）战车满载时于静止在水平地面上，对水平地面的压强为4×107Pa；
（2）战车此次行驶时，受到的阻力为3000N；
（3）战车此次共行驶20min，若汽油机的效率为30%。
21．（9分）气温骤降，小明为爷爷购买了一款具有“加热”和“保温”两挡功能的养生壶，其内部简化电路如图所示1＝55Ω、R2＝121Ω。求：
（1）该养生壶处于保温挡时，流过R1的电流；
（2）该养生壶的加热功率；
（3）某次使用时，小明在养生壶内装入1kg的水，并将其调至加热挡。观察温度显示窗，养生壶的加热效率为多少？[c水＝4.2×103J/（kg•℃）]
【答案】（1）该养生壶处于保温挡时，流过R1的电流为1.25A；
（2）该养生壶的加热功率为880W；
（3）养生壶的加热效率为70%。
【解答】解：（1）由图可知，当开关S1闭合、S2接5时，R1、R2串联，根据串联电路的电阻特点可知，由P＝，电路中的总功率最小；
当开关S1闭合、S2接5时，只有R1工作，电路中的总电阻最小，养生壶处于加热挡；
保温时电路中的总电阻：R＝R1+R5＝55Ω+121Ω＝176Ω，
根据串联电路的电流特点可知，保温挡时流过R1的电流：I1＝I＝＝＝3.25A；
（2）该养生壶的加热功率：P加热＝＝＝880W；
（3）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.5×103J/（kg•℃）×1kg×（69℃﹣25℃）＝2.848×105J，
养生壶消耗的电能：W＝P加热t′＝880W×5×60s＝8.64×105J，
养生壶的加热效率：η＝×100%＝。
答：（1）该养生壶处于保温挡时，流过R1的电流为1.25A；
（2）该养生壶的加热功率为880W；
（3）养生壶的加热效率为70%。
