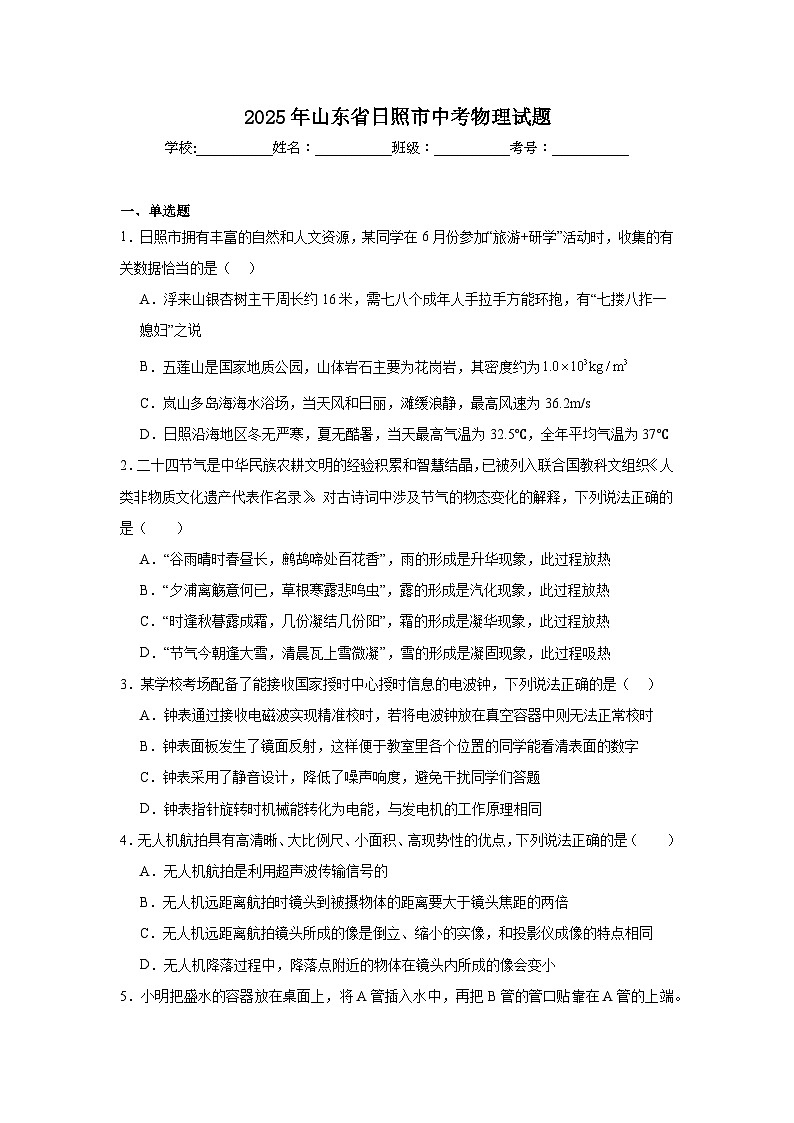

2025年山东省日照市中考物理试题（附答案解析）

这是一份2025年山东省日照市中考物理试题（附答案解析），共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．日照市拥有丰富的自然和人文资源，某同学在6月份参加“旅游+研学”活动时，收集的有关数据恰当的是（ ）
A．浮来山银杏树主干周长约16米，需七八个成年人手拉手方能环抱，有“七搂八拃一媳妇”之说
B．五莲山是国家地质公园，山体岩石主要为花岗岩，其密度约为
C．岚山多岛海海水浴场，当天风和日丽，滩缓浪静，最高风速为36.2m/s
D．日照沿海地区冬无严寒，夏无酷暑，当天最高气温为32.5℃，全年平均气温为37℃
2．二十四节气是中华民族农耕文明的经验积累和智慧结晶，已被列入联合国教科文组织《人类非物质文化遗产代表作名录》。对古诗词中涉及节气的物态变化的解释，下列说法正确的是（ ）
A．“谷雨晴时春昼长，鹧鸪啼处百花香”，雨的形成是升华现象，此过程放热
B．“夕浦离觞意何已，草根寒露悲鸣虫”，露的形成是汽化现象，此过程放热
C．“时逢秋暮露成霜，几份凝结几份阳”，霜的形成是凝华现象，此过程放热
D．“节气今朝逢大雪，清晨瓦上雪微凝”，雪的形成是凝固现象，此过程吸热
3．某学校考场配备了能接收国家授时中心授时信息的电波钟，下列说法正确的是（ ）
A．钟表通过接收电磁波实现精准校时，若将电波钟放在真空容器中则无法正常校时
B．钟表面板发生了镜面反射，这样便于教室里各个位置的同学能看清表面的数字
C．钟表采用了静音设计，降低了噪声响度，避免干扰同学们答题
D．钟表指针旋转时机械能转化为电能，与发电机的工作原理相同
4．无人机航拍具有高清晰、大比例尺、小面积、高现势性的优点，下列说法正确的是（ ）
A．无人机航拍是利用超声波传输信号的
B．无人机远距离航拍时镜头到被摄物体的距离要大于镜头焦距的两倍
C．无人机远距离航拍镜头所成的像是倒立、缩小的实像，和投影仪成像的特点相同
D．无人机降落过程中，降落点附近的物体在镜头内所成的像会变小

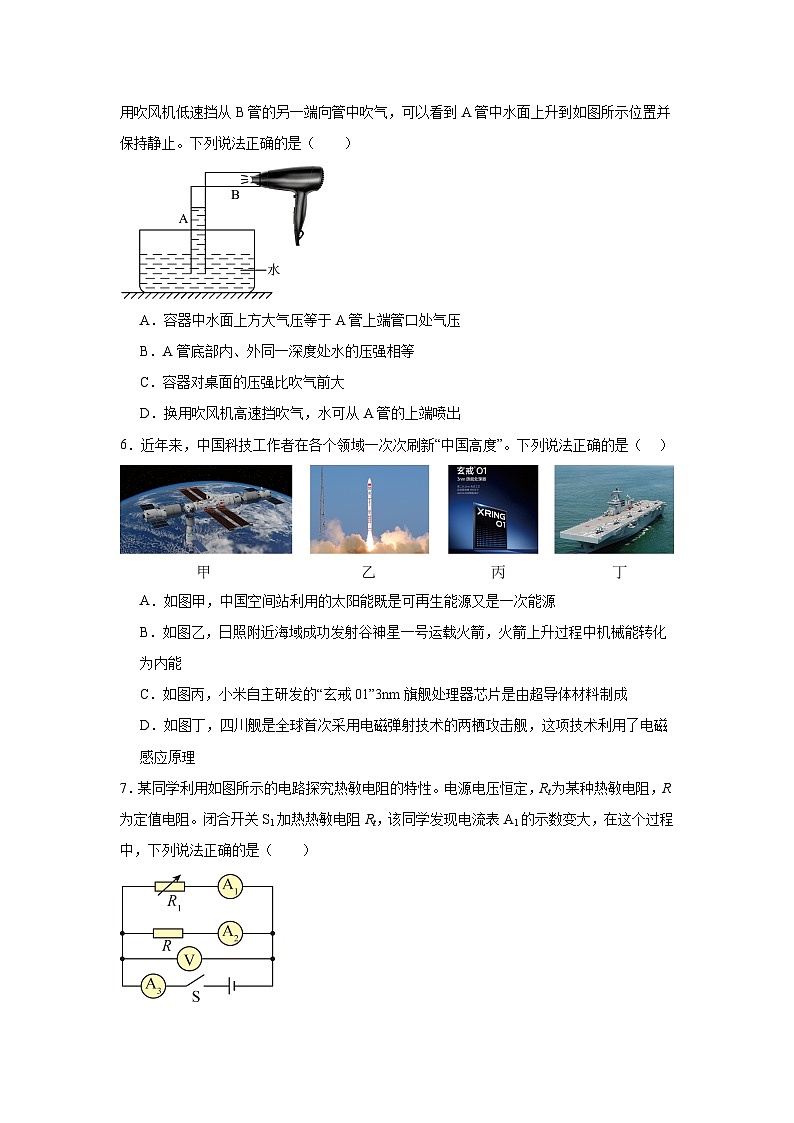

5．小明把盛水的容器放在桌面上，将A管插入水中，再把B管的管口贴靠在A管的上端。用吹风机低速挡从B管的另一端向管中吹气，可以看到A管中水面上升到如图所示位置并保持静止。下列说法正确的是（ ）
A．容器中水面上方大气压等于A管上端管口处气压
B．A管底部内、外同一深度处水的压强相等
C．容器对桌面的压强比吹气前大
D．换用吹风机高速挡吹气，水可从A管的上端喷出
6．近年来，中国科技工作者在各个领域一次次刷新“中国高度”。下列说法正确的是（ ）
A．如图甲，中国空间站利用的太阳能既是可再生能源又是一次能源
B．如图乙，日照附近海域成功发射谷神星一号运载火箭，火箭上升过程中机械能转化为内能
C．如图丙，小米自主研发的“玄戒01”3nm旗舰处理器芯片是由超导体材料制成
D．如图丁，四川舰是全球首次采用电磁弹射技术的两栖攻击舰，这项技术利用了电磁感应原理
7．某同学利用如图所示的电路探究热敏电阻的特性。电源电压恒定，Rt为某种热敏电阻，R为定值电阻。闭合开关S1加热热敏电阻Rt，该同学发现电流表A1的示数变大，在这个过程中，下列说法正确的是（ ）

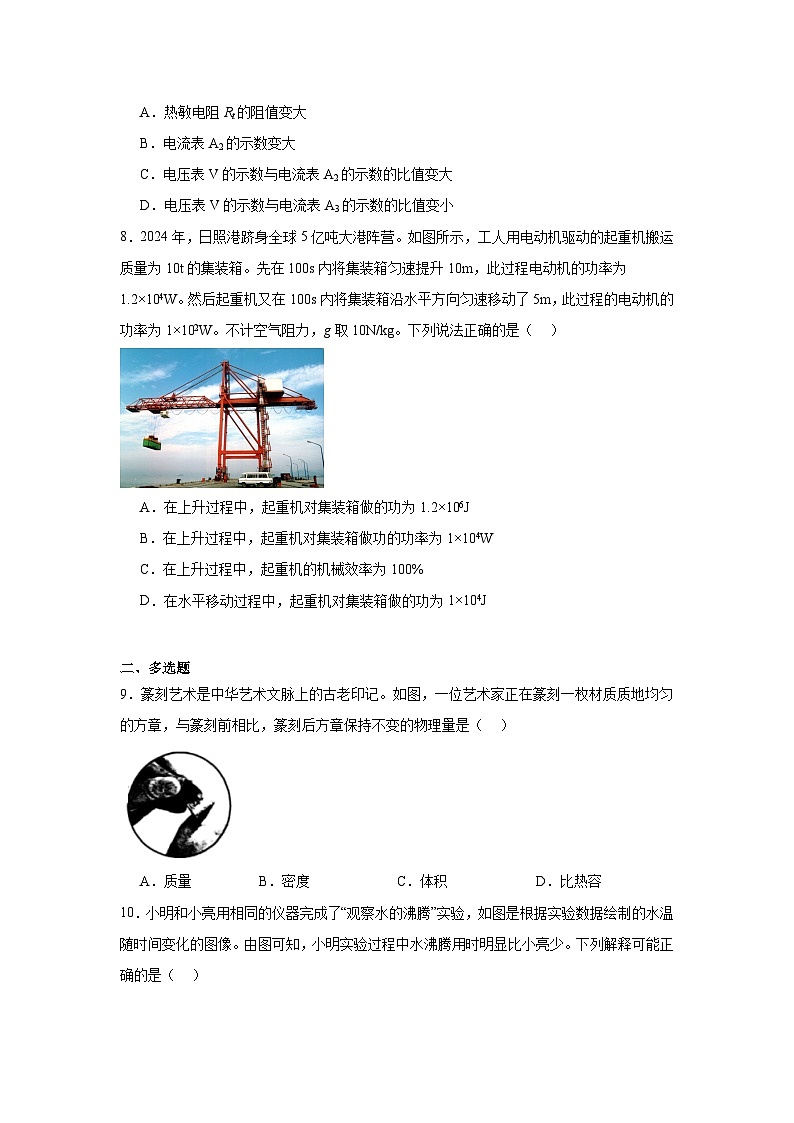

A．热敏电阻Rt的阻值变大
B．电流表A2的示数变大
C．电压表V的示数与电流表A2的示数的比值变大
D．电压表V的示数与电流表A3的示数的比值变小
8．2024年，日照港跻身全球5亿吨大港阵营。如图所示，工人用电动机驱动的起重机搬运质量为10t的集装箱。先在100s内将集装箱匀速提升10m，此过程电动机的功率为1.2×104W。然后起重机又在100s内将集装箱沿水平方向匀速移动了5m，此过程的电动机的功率为1×102W。不计空气阻力，g取10N/kg。下列说法正确的是（ ）
A．在上升过程中，起重机对集装箱做的功为1.2×106J
B．在上升过程中，起重机对集装箱做功的功率为1×104W
C．在上升过程中，起重机的机械效率为100%
D．在水平移动过程中，起重机对集装箱做的功为1×104J
二、多选题
9．篆刻艺术是中华艺术文脉上的古老印记。如图，一位艺术家正在篆刻一枚材质质地均匀的方章，与篆刻前相比，篆刻后方章保持不变的物理量是（ ）
A．质量B．密度C．体积D．比热容
10．小明和小亮用相同的仪器完成了“观察水的沸腾”实验，如图是根据实验数据绘制的水温随时间变化的图像。由图可知，小明实验过程中水沸腾用时明显比小亮少。下列解释可能正确的是（ ）
A．小明实验用水的初温比小亮的高
B．小明实验时周围气压比小亮周围的低
C．小明实验用水的质量比小亮的小
D．小明实验时所用燃料的热值比小亮的高
11．重为5N的磁铁吸附在竖直放置且足够长的白板上。0~6s内磁铁在图甲所示的拉力作用下沿竖直方向向上运动，拉力F的大小与时间t的关系如图乙所示，速度v的大小与时间t的关系如图丙所示。6s后撤去拉力F，磁铁静止不动。不计空气阻力，下列说法正确的是（ ）
A．磁铁受到白板的吸引力与支持力是一对平衡力
B．磁铁在0~6s内通过的路程为8m
C．磁铁在5s时所受的摩擦力大小为6N
D．磁铁在2s时机械能达到最大
12．如图是拉力传感器的电路示意图，电源电压恒为6V，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻，滑动变阻器标有“20Ω 0.5A”字样。为保证电路安全，下列说法正确的是（ ）
A．当电压表示数为3V时，滑片P位于的最左端
B．电流表示数允许的变化范围为0.2~0.3A
C．变阻器接入电路的阻值允许变化范围为10Ω~20Ω
D．当滑片P位于最右端时，电路的总功率为1.8W
三、填空题
13．人工智能为日常生活带来美好体验。当人对智能车机播放系统说“请将歌声调大”，车机播放系统将改变声音的 （选填“音调”或“响度”或“音色”），这种人机交互说明了声音能够传递 （选填“信息”或“能量”）。
14．某同学在碗中放一枚硬币，慢慢蹲下，当低至某一观察位置时，就看不到硬币了，如图甲所示。然后慢慢往碗中倒水，在同一观察位置就又能看到碗中的硬币了，如图乙所示。这是光的 现象，后来看到的是硬币的 （选填“实”或“虚”）像。
15．某电工师傅检查刚安装的插座是否符合安全用电要求。闭合开关，指示灯亮，用测电笔分别接触插座各孔，只有接触B、E两孔时氖管发光，说明这两个孔均接 （选填“火线”或“零线”）。用USB供电模块给一款标明电压为4V，容量为4000mA·h的手机电池充电，充满后电池储存的电能约为 J。
四、作图题
16．如图甲所示，牙科医生用一个带杆的小圆镜给病人检查。图乙中的C点为牙齿B在镜中成像的位置，请画出医生在A点通过平面镜看到这颗牙齿的光路图。
17．某电磁阀的工作原理如图所示。当开关、如图连接时，固定线圈磁场，推动强磁阀门向左运动，封闭液管通道，阻止液体流动。请：（1）标出此时通电螺线管右端的极性；（2）标出强磁阀门右端的极性；（3）画出通电螺线管外部磁场的磁感线（画出一条即可）。
五、实验题
18．在“探究杠杆的平衡条件”实验时，小明和小亮进行了如下交流：
(1)小明用钩码和一个弹簧测力计使杠杆在水平位置平衡。保持钩码位置不变，改变弹簧测力计与杠杆的角度，杠杆平衡时测力计示数发生变化，如图甲所示。由此小明认为影响杠杆平衡的因素除了与力的大小有关，还与 有关。
(2)小亮认为杠杆在其它位置也能平衡，请指出杠杆在水平位置平衡的好处 。
(3)小明利用图乙所示的实验装置进行实验。先控制杠杆一侧的两个量不变，改变另一侧的两个量；再控制另一侧的两个量不变，改变这一侧的两个量。下列实验没有使用这种方法的是______（选填序号）
A．探究浮力大小与哪些因素有关B．探究液体压强与哪些因素有关
C．探究平面镜成像特点D．探究影响导体电阻大小的因素
(4)小明记录实验数据如下，则表中A处应填写 ，B处记录的数据应是 。
(5)小亮用一根长为1m、分度值为1cm、粗细均匀的钢直尺来制作杆秤，如图丙所示，制作过程如下：
①分别在直尺上5.0cm和10.0cm刻度处钻了小孔A和B，各用细绳穿过小孔作为秤钩和提纽。在秤钩处悬挂秤盘，把质量为20g的钩码挂在细绳上作为秤砣。移动秤砣到20.0cm处的C点时，杆秤刚好在水平位置平衡，此处即为该杆秤的“定盘星”。
②小亮用这个自制的杆秤称量某物体时，在秤盘中放入待测物体，移动秤砣到D点时，杆秤在水平位置平衡。结合杠杆平衡条件可知，则此物体的质量为 g，杆秤的量程为 g。
③请帮小亮提出一种提高杆秤量程的方法 。
19．小明在“探究电流与电压的关系”实验时，选用了如下实验器材：电源（电压恒为3V），电流表（量程0~0.6A），电压表（量程0~3V），滑动变阻器，开关，定值电阻，小灯泡（额定电压2.5V），导线若干，实验电路如图甲所示。
(1)请用笔画线代替导线将图乙电路连接完整（要求滑片P向左移动时电流表示数变大）；
(2)实验前将滑片P调至最 （选填“左”或“右”）端。闭合开关，发现电压表、电流表均无示数。小明将另一个电压表接在a、b两点时，电压表示数为3V；接在a、c两点时，电压表无示数；接在b、c两点时，电压表示数为3V。由此可判断出电路中 断路；
(3)排除故障后，闭合开关，调节滑动变阻器，记录实验数据如下表。当电压表示数为1.20V时，电流表示数如图丙所示，其读数为 A。请利用表中数据在图丁中作出电流与电压关系图像 ；
(4)通过作图发现第 组数据明显错误应舍去。根据作出的图线可得出的实验结论是： ；
(5)根据作出的图线可知，定值电阻 Ω。当电压表示数为时，定值电阻1分钟内产生的热量是 J；
(6)小明用小灯泡代替定值电阻，调节滑动变阻器，测出小灯泡在不同电压下的电流，作出小灯泡电流与电压变化的图像如图戊所示，由图可知小灯泡的实际功率随着电压的增大而 （选填“减小”或“不变”或“增大”），小灯泡的额定功率为 W。
六、计算题
20．上有“天宫”，下有“龙宫”。据了解，我国计划2030年前在南海建成未来型深海空间站，该空间站总长度达到60.2米、型高9.7米、型宽15.8米，排（海）水量为2600吨，将为探索深海极端环境下的生命起源及可燃冰等深海资源的绿色开发等前沿基础研究和高新技术研发提供先进的平台支撑。已知海水密度，取。若该深海空间站下表面潜入海平面以下2000米深处，求：
(1)该处海水的压强；
(2)该空间站在深海中所受浮力的大小；
(3)若该空间站在海中以速度竖直上浮2分钟，在这个过程中海水对空间站的浮力做了多少功？
21．某学校食堂购置了一批加热餐台，如图甲所示。通电后加热容器中的水，为上方饭菜提供所需的热量。加热器简化电路如图乙所示，旋转开关S分别连通0、1、2触点，可实现加热器的断电、快速加热、保温多挡位功能调节。是定值电阻，。容器内水的体积为，密度，比热容，加热器使用的电源电压恒为220V，加热器快速加热时的功率为2kW。求：
(1)的阻值；
(2)加热器保温时的功率；
(3)加热器使用保温挡工作1小时消耗的电能是多少度？
(4)加热器使用快速加热挡工作15min可使水温升高40℃，则加热器对水加热的效率是多少？（结果保留一位小数）
实验次数
动力
动力臂
A
阻力臂
1
1.0
10.0
0.5
20.0
2
1.0
10.0
1.0
10.0
3
2.0
5.0
1.0
B
数据序号
1
2
3
4
5
6
电压U/V
0.50
0.80
1.20
1.50
2.00
2.50
电流I/A
0.10
0.16
0.31
0.48
0.49
《2025年山东省日照市中考物理试题》参考答案
1．A
【详解】A．浮来山银杏树主干周长约16米，成年人的双臂展开一般在1.6米左右，七八个成年人手拉手的总长度约为11~14米，浮来山银杏树主干需七八个成年人手拉手方能环抱，说明周长应略大于这个范围，即周长在16米左右；“七搂八拃一媳妇”之说，也是形容树干粗壮，故A符合题意；
B．水的密度约为，花岗岩是一种常见的岩石，其密度通常在之间，故B不符合题意；
C．风速单位为m/s，36.2m/s这已经接近强台风级别的风速，“风和日丽，滩缓浪静”，说明风速应较小，故C不符合题意；
D．日照属于温带季风气候，冬无严寒，夏无酷暑，全年平均气温一般在12~14℃之间，六月份为夏季，当天最高气温可能为32.5℃，故D不符合题意。
故选A。
2．C
【详解】A．雨是水蒸气液化形成的，此过程放热，故A错误；
B．露是水蒸气液化形成的，此过程放热，故B错误；
C．霜是水蒸气凝华形成的小冰晶，此过程放热，故C正确；
D．雪是水蒸气凝华形成的，此过程放热，故D错误。
故选C。
3．C
【详解】A．电磁波的传播不需要介质，能在真空中传播，所以即使将电波钟放在真空容器中，它依然能接收电磁波实现精准校时，故A错误；
B．钟表面板发生漫反射时，反射光线射向各个方向，这样教室里各个位置的同学才能看清表面的数字；如果是镜面反射，只有在特定方向才能看到，故B错误；
C．静音设计可以降低声音的音量，即降低了噪声的响度，从而避免干扰同学们答题，故C正确；
D．钟表指针旋转时是电能转化为机械能，与电动机的工作原理相同；发电机是机械能转化为电能，故D错误。
故选C。
4．B
【详解】A．无人机航拍是利用电磁波传输信号的，故A错误；
B．无人机远距离航拍时是照相机的成像原理，物距大于二倍焦距，则镜头到被摄物体的距离要大于镜头焦距的两倍，故B正确；
C．无人机远距离航拍镜头所成的像是倒立、缩小的实像，而投影仪成倒立放大的实像，故C错误；
D．无人机降落过程中，降落点附近的物体靠近镜头，物距变小，根据凸透镜成实像时物近像远像变大的规律可知，在镜头内所成的像会变大，故D错误。
故选B。
5．D
【详解】A．往B管中吹气，吸管A上方空气的流速增大，压强减小，容器中水面上方大气压大于A管上端管口处气压，故A错误；
B．水的压强等于液体压强加液体表面气体压强，则A管底部内、外同一深度处液体压强相等，但A管内、外表面气体压强不同，则A管底部内、外同一深度处水的压强不相等，故B错误；
C．容器对桌面的压力等于总重力加上大气对容器的压力，由于管A上方空气的流速增大，压强减小，大气对容器压力减小，则容器对桌面的压强比吹气前小，故C错误；
D．换用吹风机高速挡吹气，吸管A上方空气的流速更大，压强更小，水在气压差的作用下可从A管的上端喷出，故D正确。
故选D。
6．A
【详解】A．太阳能可以从大自然源源不断的获取，且在使用时不需要消耗其他形式的能量，故太阳能既是可再生能源又是一次能源，故A正确；
B．火箭上升过程中燃料燃烧将化学能转化为内能，内能再转化为机械能，使火箭获得上升的动力，故B错误；
C．超导体是指在某一温度下，电阻为零的导体，芯片在工作时需要有一定的电阻来控制电流和实现各种功能，如果用超导体材料制成，无法正常工作，芯片通常是由半导体材料制成的，选项C错误；
D．电磁弹射是将电能转化为机械能，推动舰载机起飞，其原理是通电导体在磁场中受到力的作用，不是利用电磁感应原理，选项D错误。
故选A。
7．D
【详解】由图可知，热敏电阻Rt与定值电阻R并联，电流表A1在热敏电阻所在的支路，测通过热敏电阻的电流，电流表A2在定值电阻所在的支路，测通过定值电阻的电流，电流表A3在干路上测干路电流，电压表测电源电压。由题意知，闭合开关S1加热热敏电阻Rt，该同学发现电流表A1的示数变大，说明热敏电阻的阻值变小；根据并联电路电压的特点可知，定值电阻所在支路两端的电压不变，定值电阻的阻值不变，根据欧姆定律可知，该支路电流不变，即电流表A2的示数不变；电压表V的示数与电流表A2的示数的比值等于定值电阻的阻值，因此不变；由于电流表A1的示数变大，电流表A2的示数不变，根据并联电路电流的特点可知，电流表A3的示数变大，因此电压表V的示数与电流表A3的示数的比值变小。故D正确，ABC错误。
故选D。
8．B
【详解】A．由题意知，集装箱的重力为G=mg=10×103kg×10N/kg=1×105N
则在上升过程中，起重机对集装箱做的功为W=Gh=1×105N×10m=1×106J
故A错误；
B．在上升过程中，起重机对集装箱做功的功率为
故B正确；
C．任何机械在使用时，都不可避免的会克服摩擦等做额外功，因此机械效率不可能达到100%，故C错误；
D．在水平移动过程中，起重机对集装箱的力是竖直方向上的，集装箱在水平方向上移动，因此不做功，为0J，故D错误。
故选B。
9．BD
【详解】A．质量是物体所含物质的多少，由此可知与篆刻前相比，构成方章的物质的减少，篆刻后方章的质量变小，故A不符合题意；
B．密度是物质的一种属性，与物质的种类和状态有关，与质量和体积无关，所以篆刻后方章的密度不变，故B符合题意；
C．与篆刻前相比，方章的质量减小，密度不变，由可知，方章的体积减小，故C不符合题意；
D．比热容是反映物质自身性质的物理量，与物体的质量和体积无关，故D符合题意。
故选BD。
10．CD
【详解】A．由图可知，小明和小亮实验用水的初温相同，故A错误；
B．水的沸点与大气压有关，且大气压越高，沸点越高，如果小明实验时周围气压比小亮周围的低，那么小明实验得到的水的沸点应低于小亮实验得到的水的沸点，但是由图可知，小明和小亮实验得到的水的沸点相同，故B错误；
C．由图可知，水的初温和沸腾时的末温相同，即升高相同的温度，根据可知，如果小明实验用水的质量比小亮的小，则小明实验时水吸收的热量比小亮实验时水吸收的热量少，如果相同时间吸收热量相同，则小明实验过程中水沸腾用时比小亮少，故C正确；
D．由图可知，水的初温和沸腾时的末温相同，即升高相同的温度，如果水的质量相同，根据可知，小明实验时水吸收的热量与小亮实验时水吸收的热量相等，如果小明实验时所用燃料的热值比小亮的高，根据可知，小明实验时完全燃烧相同质量的燃料放出热量更多，则相同时间水吸收热量更多，即水吸收相同热量时所用时间更短，所以小明实验过程中水沸腾用时比小亮少，故D正确。
故选CD。
11．AC
【详解】A．磁铁受到白板的吸引力与支持力，作用在同一物体上，大小相等、方向相反、作用在同一直线上，因此是一对平衡力，故A正确；
B．由图丙可知，0~2s，磁铁通过的路程为
2~4s，磁铁通过的路程为
4~6s，磁铁通过的路程为
则磁铁在0~6s内通过的路程为s=s1+s2+s3=4m+8m+4m=16m
故B错误；
C．由图丙可知，2~4s内，磁铁在做匀速直线运动，处于平衡状态，因此受到的摩擦力为f=G-F=11N-5N=6N
磁铁在5s时，处于减速状态，但由于磁铁对白板的压力和接触面的粗糙程度不变，因此滑动摩擦力的大小不变，因此所受的摩擦力大小仍为6N，故C正确；
D．机械能包括动能和势能，由图丙可知，磁铁在2s时速度达到最大，即动能最大，但2~4s内仍在向上做匀速运动，此时动能不变，高度变大，因此势能仍在变大，机械能继续变大，所以磁铁在2s时机械能没有达到最大，故D错误。
故选AC。
12．BC
【详解】A．如图，电阻R1与R2串联在电路中，电压表测电阻R1两端的电压，当电压表示数为3V时，电路中的电流
滑动变阻器的电阻
滑动变阻器的最大值为20Ω，因此滑片P位于的中点，故A错误；
B．电压表量程为0~3V，当电压表的示数为3V时，电路中的电流最大，最大值为0.3A；当滑动变阻器滑到最大值时，电路中的电流最小，电流的最小值
电流表示数允许的变化范围为0.2~0.3A，故B正确；
C．由A可知，当滑动变阻器的阻值为10Ω时，电路中的电流最大，因此滑动变阻器的最小值为10Ω；最大值为20Ω；电路中的电流最小时，变阻器接入电路的阻值允许变化范围为10~20Ω，故C正确；
D．当滑片P位于最右端时，变阻器接入电路的电阻最大，电路中的电流最小值为0.2A，电路的总功率为
故D错误。
故选BC。
13． 响度 信息
【详解】[1]将歌声的音量调大，是指声音的强弱调大，即改变了响度。
[2]声音可以传递信息和能量，因此人机交互说明了声音能够传递信息，通过声音来识别身份，是利用声音携带的相关信息。
14． 折射 虚
【详解】[1][2]加水后，硬币反射的光从水中斜射入空气时发生折射，折射角大于入射角，折射光线偏离法线，折射光进入了眼睛，人逆着折射光线的方向看到硬币的像，眼睛看到的实际上是升高了的硬币的虚像，如图所示：
15． 火线 5.76×104
【详解】[1]测电笔分别接触B、E两孔时氖管发光，说明B、E两孔带电，与火线相连。
[2]手机电池的容量为 4000mA·h =4A·h， 它充满后大约储存的电能为W=UIt=4V×4A×3600s=5.76×104J
16．
【详解】根据平面镜成像的特点可知，牙齿B通过平面镜成的像（C点）与牙齿B点关于平面镜对称，人通过平面镜看到虚像时，像在反射光线的反向延长线上。故先做C关于平面镜的对称点B，再连接CA交平面镜为O点，即入射点，连接BO即得入射光线，作图如下：
17．
【详解】当开关、如图连接时，电流从螺线管左端流入，右端流出，由安培定则可知，通电螺线管左端为N极，右端为S极；固定线圈磁场，推动强磁阀门向左运动，磁阀门受到向左的推力，由同名磁极互相排斥可知，强磁阀门右端为N极；在磁体的外部磁感线从N极出发，回到S极，如下图所示：
18．(1)力的方向
(2)便于测量力臂
(3)C
(4) 阻力 10.0
(5) 120 320 增加秤砣的质量
【详解】（1）保持钩码位置不变，改变弹簧测力计与杠杆的角度，力的方向改变，杠杆平衡时测力计示数发生变化，由此可知影响杠杆平衡的因素除了与力的大小有关，还与力的方向有关。
（2）杠杆在水平位置平衡时，可以直接在杠杆上读出力臂的长度，这样测量力臂时会更加方便和准确。
（3）先控制杠杆一侧的两个量不变，改变另一侧的两个量；再控制另一侧的两个量不变，改变这一侧的两个量，这种实验方法是控制变量法。
A．探究浮力大小与物体排开液体体积的关系时要控制液体密度不变，采用了控制变量法，故A不符合题意；
B．探究液体压强与深度的关系时，要控制液体密度不变，采用了控制变量法，故B不符合题意；
C．探究平面镜成像特点采用了等效替代的方法，故C符合题意；
D．探究导体电阻与导体长度的关系时，要控制导体材料、横截面积相同，采用了控制变量法，故D不符合题意。
故选C。
（4）[1]实验中要记录阻力的大小，则A处应填写阻力。
[2]根据杠杆平衡条件，则有2N×5cm=1N×l2
解得l2=10.0cm，则B处记录的数据应是10.0。
（5）[1]由图可知，，根据杠杆平衡条件可知
则有
则此物体的质量为。
[2]当秤砣在100.0cm刻度线时，杠杆平衡时物体的质量最大，此时
根据杠杆平衡条件可知
则有
则杆秤的量程为。
[3]根据杠杆平衡条件，要提高杆秤量程可以增大秤砣的质量，将支点向左移动，减小，或者换用更长的钢直尺等。
19．(1)
(2) 右 开关
(3) 0.24
(4) 5 电阻一定时，通过导体的电流与导体两端的电压成正比
(5) 5 3
(6) 增大 1.5
【详解】（1）实验中，应将滑动变阻器串联接入电路，要求滑动变阻器滑片向左移动时电流表示数变大，说明此时滑动变阻器接入电路的电阻减小，由此判断左下部分电阻接入电路，电路连接如图：
（2）[1]为了保护电路，在连接电路时，应将开关断开且将滑动变阻器滑片置于阻值最大处，即滑片P调至最右端。
[2]闭合开关，发现电压表、电流表均无示数，说明电路存在断路；将另一个电压表接在a、b两点时，电压表示数为3V；说明b导线与电源负极连接正常；接在a、c两点时，电压表无示数，接在b、c两点时，电压表示数为3V，说明开关处断路，由此可判断出电路中开关断路。
（3）[1]如图丙所示，电流表接入小量程，分度值为0.02A，电流表示数读数为0.24A。
[2]根据表格中的数据在坐标中依次描出各个点，用平滑的线把各点连接起来即为电流与电压关系图像，如图
（4）[1][2]通过作图发现第5组数据偏离图线较远，明显错误应舍去。由图可知，电流与电压的关系图像为正比例函数图线，根据作出的图线可得出的实验结论是：电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）[1] 由第1组数据可得，定值电阻的阻值为
由第2组数据可得，定值电阻的阻值为
由第3组数据可得，定值电阻的阻值为
由第4组数据可得，定值电阻的阻值为
由第6组数据可得，定值电阻的阻值为
由图线可知，定值电阻的阻值为5Ω。
[2]当电压表示数为时，通过电阻的电流为0.1A，定值电阻1分钟内产生的热量是
（6）[1]如图戊，通过小灯泡的电流随灯泡两端的电压增大而增大，由可知，小灯泡的实际功率随着电压的增大而增大。
[2]灯泡的额定电压为2.5V，由图可知，灯泡的额定电流为0.6A，小灯泡的额定功率为
20．(1)
(2)
(3)
【详解】（1）若该深海空间站下表面潜入海平面以下2000米深处，该处海水的压强
（2）该空间站的排（海）水量为2600吨，由阿基米德原理可知，该空间站在深海中所受浮力的大小
（3）若该空间站在海中以速度竖直上浮2min，空间站上升的高度
在这个过程中海水对空间站的浮力做的功
21．(1)
(2)400W
(3)0.4度
(4)93.3%
【详解】（1）旋转开关S连通1触点，电路为R1的简单电路，可实现加热器快速加热，加热器快速加热时的功率为2kW，的阻值
（2）旋转开关S连通2触点，电阻R1和R2串联，可实现加热器的保温功能，加热器保温时的功率
（3）加热器使用保温挡工作1小时消耗的电能是
（4）容器内水的体积为，水的质量
水温升高40℃吸收的热量
加热器使用快速加热挡工作15min消耗的电能
加热器对水加热的效率是
题号
1
2
3
4
5
6
7
8
9
10
答案
A
C
C
B
D
A
D
B
BD
CD
题号
11
12








答案
AC
BC
