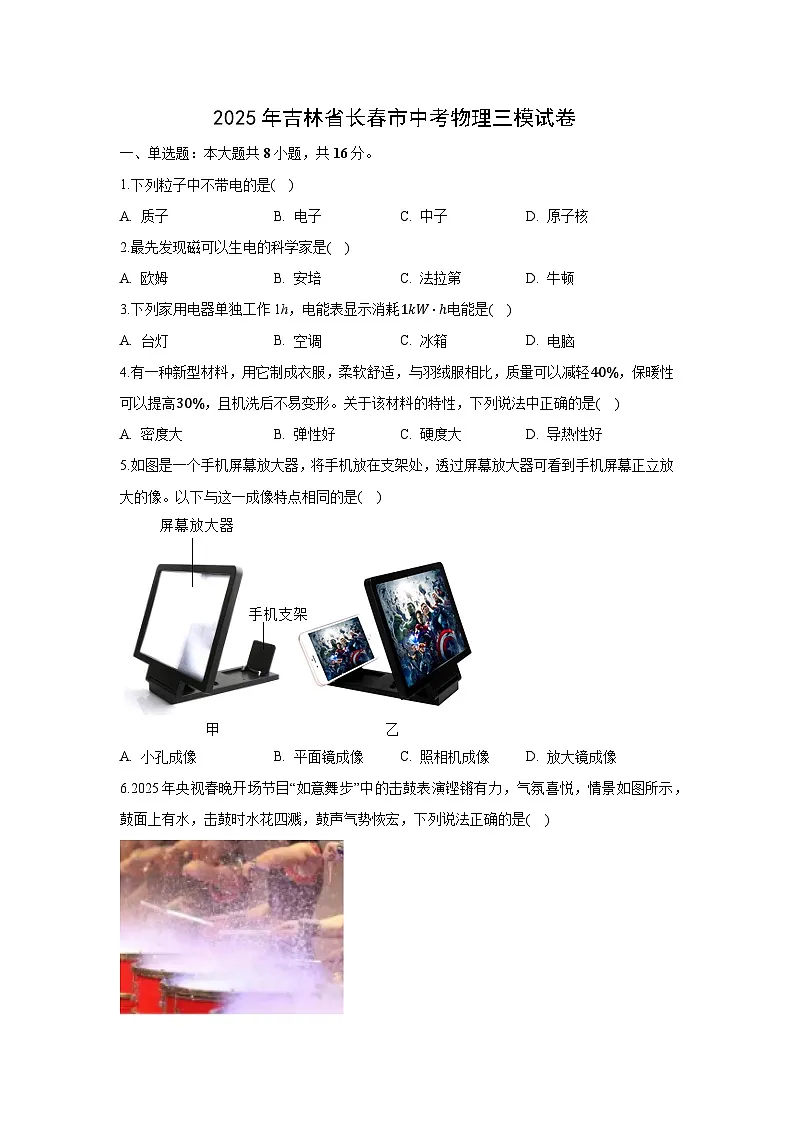

2025年吉林省长春市中考三模 物理试题（解析版）

这是一份2025年吉林省长春市中考三模 物理试题（解析版），共16页。试卷主要包含了单选题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.下列粒子中不带电的是( )
A. 质子B. 电子C. 中子D. 原子核
2.最先发现磁可以生电的科学家是( )
A. 欧姆B. 安培C. 法拉第D. 牛顿
3.下列家用电器单独工作1h，电能表显示消耗1kW⋅h电能是( )
A. 台灯B. 空调C. 冰箱D. 电脑
4.有一种新型材料，用它制成衣服，柔软舒适，与羽绒服相比，质量可以减轻40%，保暖性可以提高30%，且机洗后不易变形。关于该材料的特性，下列说法中正确的是( )
A. 密度大B. 弹性好C. 硬度大D. 导热性好
5.如图是一个手机屏幕放大器，将手机放在支架处，透过屏幕放大器可看到手机屏幕正立放大的像。以下与这一成像特点相同的是( )
A. 小孔成像B. 平面镜成像C. 照相机成像D. 放大镜成像

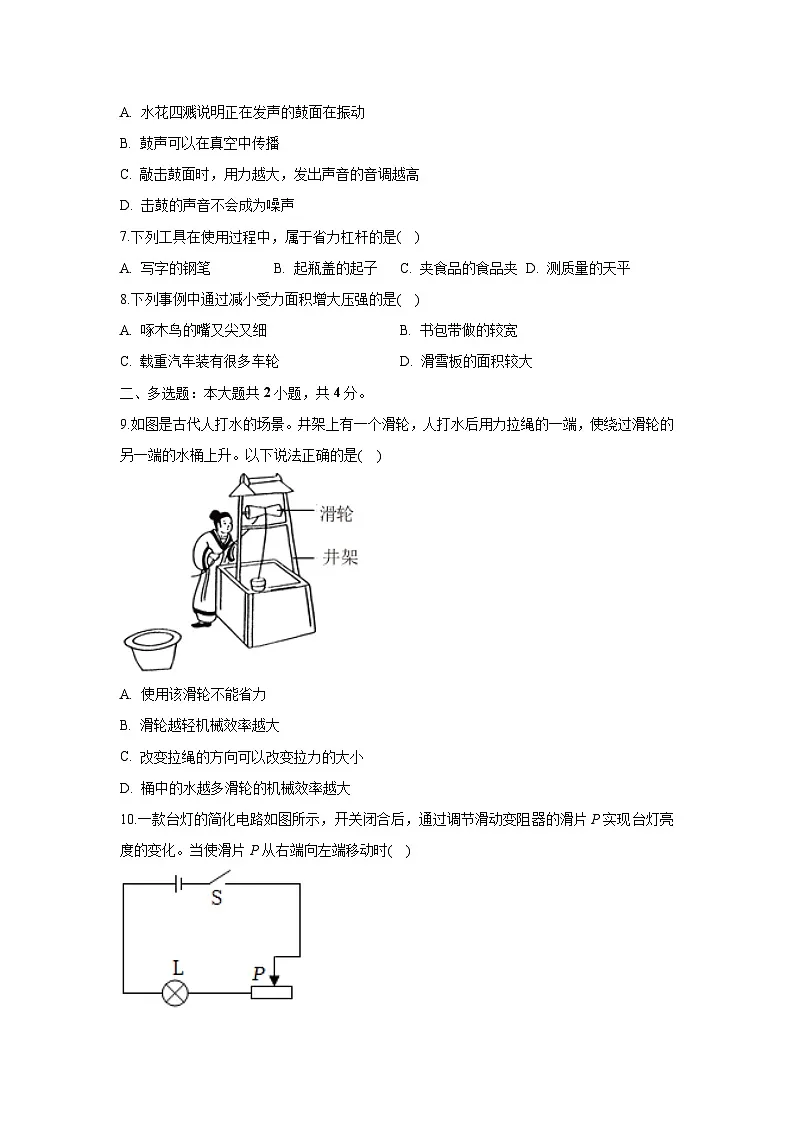

6.2025年央视春晚开场节目“如意舞步”中的击鼓表演铿锵有力，气氛喜悦，情景如图所示，鼓面上有水，击鼓时水花四溅，鼓声气势恢宏，下列说法正确的是( )
A. 水花四溅说明正在发声的鼓面在振动
B. 鼓声可以在真空中传播
C. 敲击鼓面时，用力越大，发出声音的音调越高
D. 击鼓的声音不会成为噪声
7.下列工具在使用过程中，属于省力杠杆的是( )
A. 写字的钢笔B. 起瓶盖的起子C. 夹食品的食品夹D. 测质量的天平
8.下列事例中通过减小受力面积增大压强的是( )
A. 啄木鸟的嘴又尖又细B. 书包带做的较宽
C. 载重汽车装有很多车轮D. 滑雪板的面积较大
二、多选题：本大题共2小题，共4分。
9.如图是古代人打水的场景。井架上有一个滑轮，人打水后用力拉绳的一端，使绕过滑轮的另一端的水桶上升。以下说法正确的是( )
A. 使用该滑轮不能省力
B. 滑轮越轻机械效率越大
C. 改变拉绳的方向可以改变拉力的大小
D. 桶中的水越多滑轮的机械效率越大

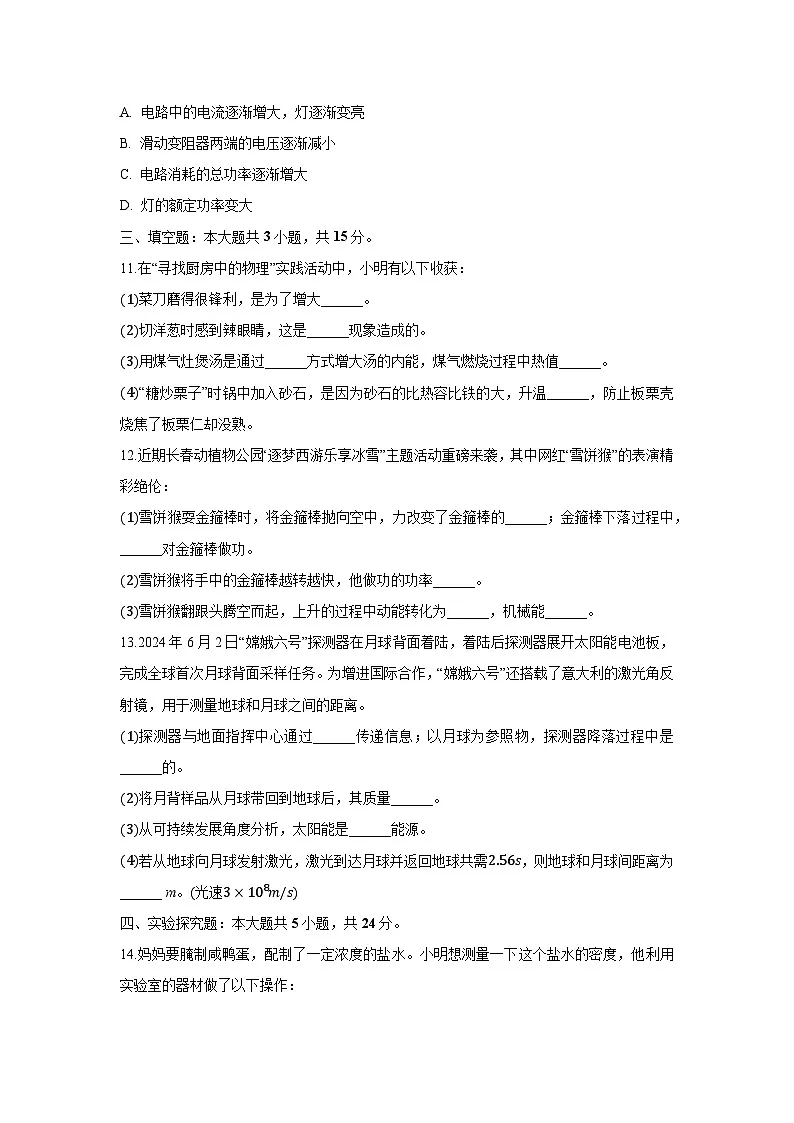

10.一款台灯的简化电路如图所示，开关闭合后，通过调节滑动变阻器的滑片P实现台灯亮度的变化。当使滑片P从右端向左端移动时( )
A. 电路中的电流逐渐增大，灯逐渐变亮
B. 滑动变阻器两端的电压逐渐减小
C. 电路消耗的总功率逐渐增大
D. 灯的额定功率变大
三、填空题：本大题共3小题，共15分。
11.在“寻找厨房中的物理”实践活动中，小明有以下收获：
(1)菜刀磨得很锋利，是为了增大______。
(2)切洋葱时感到辣眼睛，这是______现象造成的。
(3)用煤气灶煲汤是通过______方式增大汤的内能，煤气燃烧过程中热值______。
(4)“糖炒栗子”时锅中加入砂石，是因为砂石的比热容比铁的大，升温______，防止板栗壳烧焦了板栗仁却没熟。
12.近期长春动植物公园“逐梦西游乐享冰雪”主题活动重磅来袭，其中网红“雪饼猴”的表演精彩绝伦：
(1)雪饼猴耍金箍棒时，将金箍棒抛向空中，力改变了金箍棒的______；金箍棒下落过程中，______对金箍棒做功。
(2)雪饼猴将手中的金箍棒越转越快，他做功的功率______。
(3)雪饼猴翻跟头腾空而起，上升的过程中动能转化为______，机械能______。
13.2024年6月2日“嫦娥六号”探测器在月球背面着陆，着陆后探测器展开太阳能电池板，完成全球首次月球背面采样任务。为增进国际合作，“嫦娥六号”还搭载了意大利的激光角反射镜，用于测量地球和月球之间的距离。
(1)探测器与地面指挥中心通过______传递信息；以月球为参照物，探测器降落过程中是______的。
(2)将月背样品从月球带回到地球后，其质量______。
(3)从可持续发展角度分析，太阳能是______能源。
(4)若从地球向月球发射激光，激光到达月球并返回地球共需2.56s，则地球和月球间距离为______ m。(光速3×108m/s)
四、实验探究题：本大题共5小题，共24分。
14.妈妈要腌制咸鸭蛋，配制了一定浓度的盐水。小明想测量一下这个盐水的密度，他利用实验室的器材做了以下操作：
(1)小明将天平放在水平桌面上，调节平衡螺母使天平平衡，如图甲所示。小明漏掉的操作是______。
(2)用重新调好的天平测量空烧杯的质量为70g，向烧杯中倒入适量的盐水，用天平测量烧杯和盐水的总质量如图乙所示，则盐水的质量为______g；将盐水倒入空量筒，测得盐水的体积为______cm3；则妈妈配制的盐水的密度为______。
(3)请根据以上测量设计一个实验记录表格。
15.如图是“探究光的反射规律”的实验装置：
(1)将平面镜放在水平桌面上，将附有量角器的半圆形白塑料板立在桌面上，且与平面镜保持垂直。
(2)让一束光贴着塑料板分别沿AO、BO、CO方向入射到平面镜上，在塑料板上观察到对应的反射光线分别沿OA'、OB'、OC'射出，如图甲所示，说明______。
(3)当光沿AO方向射向平面镜时，与镜面夹角为20∘，则反射角等于______。
(4)光热电站利用追日镜将太阳光反射到吸热塔用于发电。如图乙为上午某时刻的光路图，根据上述实验推断，随着太阳的运动，追日镜应沿______(选填“顺时针”或“逆时针”)方向旋转，使反射光线射向吸热塔。
16.在“探究液体压强与哪些因素有关”实验中，丁中液体与其他容器的液体不同：
(1)请你结合生活经验提出猜想液体压强可能与______有关。
(2)小明为了验证自己的猜想，利用如图的装置进行实验。实验前，应观察U形管两侧液面是否______。
(3)比较图中______两次实验可得出液体压强与深度有关。
(4)图丙、丁是为了探究液体压强与______的关系。
(5)根据图甲、乙中的现象可得出的结论是______。
17.如图所示，在“探究串联电路电压的规律”实验中，所用电源为2节新的干电池。
(1)请在图中用笔画线代替导线将实物图连接完整，使电压表测量L1两端电压。
(2)连完电路，闭合开关S，发现L1、L2两只灯泡都不亮，用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手后两灯又都不亮，则故障可能是______。
(3)调整好之后，闭合开关，电压表示数如图乙，则灯L1两端电压为______V。
(4)将测量数据填入表格(U1、U2、U分别为L1、L2及电源两端电压)。根据实验数据，在误差允许范围内，可得到串联电路的电压规律是：______。
18.在探究“通电螺线管外部磁场的方向”的实验中，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑，如图所示。
(1)放小磁针的目的是______，在硬纸板上撒满铁屑的目的是______。
(2)根据图中现象可知，通电螺线管的左端是______极。
(3)对调电源的正负极。小磁针指向与原来相反，说明通电螺线管的磁场方向与______有关。
(4)在螺线管中插入软铁棒，制成电磁铁，请列举一个利用电磁铁工作的实例：______。
五、综合题：本大题共1小题，共7分。
19.现代仿生科技中，常通过电路模拟生物行为以研究复杂系统。该生物过程可简化为如下过程：当神经元A通过突触向神经元B传递信号时，神经元A释放化学递质扩散至神经元B，递质与B的受体结合，打开离子通道，引发B的电压变化，电压的高低反应接收到的信号强弱，刺激越强，递质释放越多，递质通道阻力越小，信号越强。
为了模拟上述过程，科创小组设计如下电路：
电源(U=12V)模拟神经元A的初始电压，开关S闭合时模拟递质释放，传感电阻R1模拟递质扩散通道阻力(刺激越强R1越小，范围20Ω-200Ω)，定值电阻R2=60Ω模拟神经元B的基础离子通道阻力，电压表U2反映B的电压变化(即代表信号强度)
(1)无刺激时，开关S应该处于______状态。
(2)闭合开关后，若R1阻值从200Ω逐步减少，则电压表示数会______。
(3)某次模拟刺激时将R1阻值随时间每秒减少20Ω，R1等于20Ω后将不再变化。当U2持续大于6V的时间超过1.5秒则会被判定为异常，刺激此后会被判定为“过度刺激”，则本次模拟刺激中是“有效刺激”的最长时间是多少秒？(请写出必要的文字说明和推理过程)
【参考答案】
1.【答案】C
【解析】解：
在原子中，质子带正电，电子带负电，而中子不带电；原子核是由质子和中子组成，所以原子核带正电；由此可知C符合题意。故选：C。
原子由原子核和核外电子组成，原子核由质子和中子组成，质子带正电，中子不带电，核外电子带负电。
本题考查了原子内各种微粒的电性，属于识记性内容，比较简单。
2.【答案】C
【解析】解：1831年，英国科学家法拉第发现了电磁感应现象，即变化的磁场可以产生电流，也就是磁可以生电。欧姆主要贡献是发现了欧姆定律，确定了电流、电压和电阻之间的关系；安培主要贡献是对电磁作用进行了大量实验研究，提出了安培定律等；牛顿则在经典力学等领域有卓越成就，发现了万有引力定律，总结出牛顿运动定律等。故C符合题意，ABD不符合题意。故选：C。
英国科学家法拉第首先发现的电磁感应现象，这一发现进一步揭示了电与磁之间的联系，证明了磁可以生电。
本题主要考查了电磁感应现象的发现。
3.【答案】B
【解析】解：由P=Wt=1kW⋅h1h=1kW知单独工作1h，消耗1kW⋅h电能的用电器功率为1kW，台灯功率约为10W，冰箱功率约为200W，台式电脑功率约为100W，空调功率约为1kW，故B正确。故选：B。
由P=Wt得到用电器的功率，根据常见电器的功率大小判断哪个选项符合题意。
本题考查常见电功率的估测，要认真观察生活，注意收集生活中常见的电器的功率数据。
4.【答案】B
【解析】解：A、材料制成衣服与羽绒服相比质量可减轻40%，说明相同体积下该材料质量更小，根据密度公式ρ=mV可知，其密度更小，而不是密度大，故A错误。
B、该材料机洗后不易变形，说明在外力作用下发生形变后能较好地保持形状，具有良好的弹性，能够抵抗一定程度的拉伸、挤压等外力而不改变形状，故B正确。
C、题目中强调材料柔软舒适，柔软意味着硬度小，容易发生形变，而不是硬度大，故C错误。
D、材料保暖性比羽绒服提高30%，说明其能更好地阻止热量散失，即导热性差，这样才能更好地保留热量，达到保暖效果，而不是导热性好，故D错误。故选：B。
物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等。
本题考查了物质的物理特征，物理特征的不同决定了它们各有各的用途，本题体现了物理和生活、生产的紧密联系性，这就要求我们学习物理要联系生活。
5.【答案】D
【解析】解：手机屏幕放大器的实质是一个凸透镜，把手机屏幕放在凸透镜的一倍焦距之内，成正立、放大的虚像；
小孔成像成的是倒立的实像、平面镜成正立、等大的虚像、照相机成倒立、缩小的实像，故ABC错误，D正确。故选：D。
放大镜的成像特点：物距在一倍焦距内时，凸透镜成放大正立的虚像。
本题考查了凸透镜成正立放大的虚像的特点和规律，难度不大。
6.【答案】A
【解析】解：A、声音是由物体振动产生的，鼓面振动产生鼓声，同时引起鼓面上的水振动，从而使水花四溅，所以水花四溅说明正在发声的鼓面在振动，故A正确。
B、声音的传播需要介质，真空不能传声。鼓声依靠空气等介质传播，不能在真空中传播，故B错误。
C、敲击鼓面时，用力越大，鼓面的振幅越大。根据声音的特性，振幅决定响度，振幅越大，响度越大，而不是音调越高。音调是由发声体振动的频率决定的，故C错误。
D、从环境保护角度看，凡是妨碍人们正常休息、学习和工作的声音，以及对人们要听的声音产生干扰的声音，都属于噪声。如果击鼓的声音在不合适的时间或场合出现，影响了人们的正常活动，就会成为噪声，故D错误。故选：A。
(1)声音是由物体振动产生的。
(2)声音的传播需要介质，真空不能传声。
(3)响度和发声体的振幅有关，振幅越大，响度越大，要增大鼓声的响度可以通过增大振幅的方法。
(4)从环境保护角度看，凡是妨碍人们正常休息、学习和工作的声音，以及对人们要听的声音产生干扰的声音，都属于噪声。
本题考查声音的产生及传播，噪声的界定及影响响度大小的因素，是一道基础题，熟记即可。
7.【答案】B
【解析】解：A、钢笔在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A错误；
B、起瓶盖的起子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B正确；
C、食品夹在使用过程中，动力臂小于阻力臂，属于费力杠杆，故C错误；
D、天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，故D错误。故选：B。
根据生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类，主要包括以下几种：
①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
8.【答案】A
【解析】解：A、啄木鸟的嘴又尖又细，是在压力一定时，减小受力面积来增大压强的，故A符合题意；
B、书包带做的较宽，是在压力一定时，增大受力面积，减小了压强，故B不符合题意；
C、载重汽车有很多轮子，是压力一定时，增大受力面积减小对路基的压强，保护路基，故C不符合题意；
D、滑雪板的面积较大，是在压力一定时，增大受力面积减小对雪地的压强，故D不符合题意。故选：A。
(1)压强大小的影响因素：压力大小和受力面积大小。
(2)增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
(3)减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
掌握压强大小的影响因素，掌握增大和减小压强的方法。能把压强知识应用到生活中。
9.【答案】AD
【解析】解；A、如图所示滑轮使用时不随货物一起升降，为定滑轮，用定滑轮不能省力，但可以改变力的方向，故A正确；
B、定滑轮的轻重不影响总功和有用功的大小，与机械效率大小无关，故B错误；
C、使用定滑轮不省力，改变用力方向，不能改变拉力的大小，故C错误；
D、由于绳重、摩擦等因素的存在，定滑轮使用时需要做额外功，桶中的水越多有用功越多，滑轮的机械效率越大，故D正确。故选：AD。
(1)定滑轮的工作特点是：使用定滑轮只能改变力的方向，不能省力；
(2)定滑轮的轻重与机械效率无关，与摩擦力大小有关；
(3)由于绳重、摩擦等因素的存在，定滑轮使用时需要做额外功。
本题考查定滑轮的特点以及机械效率的有关知识，难度不大。
10.【答案】ABC
【解析】解：A、当滑片P向左移动时，滑动变阻器接入电路的电阻逐渐变小，电路总电阻逐渐变小，根据欧姆定律，电路电流逐渐变大，灯逐渐变亮，故A正确；
B、当滑片P向左移动时，滑动变阻器接入电路的电阻逐渐变小，根据串联分压原理，滑动变阻器两端的电压逐渐减小，故B正确；
C、从A中分析可知，电路电流逐渐变大，根据P=UI，电路消耗的总功率逐渐增大，故C正确；
D、灯的额定功率不会变化，故D错误；故选：ABC。
(1)滑片向左移，电路电阻变大，根据欧姆定律可分析出电流的变化即灯的亮度变化；
(2)根据串联分压原理，可分析出滑动变阻器两端的电压变化情况；
(3)电路电流逐渐变大，根据P=UI，可判断出电路总功率的变化；
(4)额定功率是定值不变化。
本题考查动态电路的分析，动态电路中电功率的变化。
11.【答案】(1)压强；(2)扩散；(3)热传递；不变；(4)慢。
【解析】解：(1)菜刀磨得很锋利，是通过减小受力面积来增大压强，这样切菜时更容易切入食材。
(2)切洋葱时感到辣眼睛，属于扩散现象，扩散现象是分子不停地做无规则运动的体现。
(3)用煤气灶煲汤是通过热传递的方式增大汤的内能，热量从煤气燃烧产生的火焰传递到汤中。煤气燃烧过程中，其热值不变，
(4)“糖炒栗子”时锅中加入砂石，根据Q=cmΔt，在质量和吸收热量相同的情况下，砂石的比热容比铁的大，则砂石升温慢，且能使栗子受热均匀，防止板栗壳烧焦了板栗仁却没熟。
故答案为：(1)压强；(2)扩散；(3)热传递；不变；(4)慢。
(1)增大压强的方法：在压力一定时，减小受力面积增大压强；在受力面积一定时，增大压力增大压强。
(2)不同物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现。
(3)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，做功过程是能量的转化过程。
热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧情况等无关。
(4)根据Q=cmΔt，在质量和吸收热量相同的情况下，比热容较大，升温较慢。
本题考查扩散现象及增大压强的方法，改变内能的方法及燃料热值的影响因素等。
12.【答案】：(1)运动状态；重力；(2)变大；(3)重力势能；变小。
【解析】解：(1)力的作用效果有两个，一是改变物体的形状，二是改变物体的运动状态。雪饼猴将金箍棒抛向空中，金箍棒由静止变为运动，其运动状态发生了改变，所以力改变了金箍棒的运动状态。做功的两个必要因素是作用在物体上的力和物体在力的方向上通过的距离。金箍棒下落过程中，受到竖直向下的重力，并且在重力的方向上通过了一定的距离，所以重力对金箍棒做功。
(2)功率是表示做功快慢的物理量。雪饼猴将手中的金箍棒越转越快，说明做功的快慢变快了，也就是功率变大了。
(3)动能的大小与物体的质量和速度有关，重力势能的大小与物体的质量和高度有关。雪饼猴翻跟头腾空而起，上升的过程中，速度逐渐减小，高度逐渐增加，质量不变，所以动能减小，重力势能增加，动能转化为重力势能。
雪饼猴在上升过程中，要克服空气阻力做功，一部分机械能会转化为内能，所以机械能变小。
故答案为：(1)运动状态；重力；(2)变大；(3)重力势能；变小。
(1)力的作用效果有两个，一是改变物体的形状，二是改变物体的运动状态，据此分析。做功的两个必要因素是作用在物体上的力和物体在力的方向上通过的距离，据此分析。
(2)功率是表示做功快慢的物理量，据此分析。
(3)动能的大小与物体的质量和速度有关，重力势能的大小与物体的质量和高度有关，据此分析。
雪饼猴在上升过程中，要克服空气阻力做功，机械能变小。
本题考查力的作用效果、做功的条件、动能与重力势能的相互转化以及机械能大小的判断，难度适中。
13.【答案】(1)电磁波；运动；(2)不变；(3)可再生；(4)3.84×108。
【解析】解：(1)探测器与地面指挥中心通过电磁波传递信息，因为电磁波可以在真空中传播，而太空是真空环境。
以月球为参照物，探测器降落过程中，其相对于月球的位置发生了变化，所以是运动的。
(2)质量是物体所含物质的多少，是物体的一种基本属性，不随物体的位置变化而改变。将月背样品从月球带回到地球后，其所含物质的多少不变，所以质量不变。
(3)太阳能可以从自然界中源源不断地得到补充，所以从可持续发展角度分析，太阳能是可再生能源。
(4)激光从地球到月球再返回地球经过的路程s=vt=3×108m/s×2.56s=7.68×108m，地球和月球间的距离是激光经过路程的一半，即s'=12s=12×7.68×108m=3.84×108m。
故答案为：(1)电磁波；运动；(2)不变；(3)可再生；(4)3.84×108。
(1)广播、电视、移动通信、卫星都是用电磁波传递信息的；物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。(2)质量是物体所含物质的多少，是物体的一种基本属性，不随物体的位置变化而改变。
(3)太阳能可以从自然界中源源不断地得到补充，属于可再生能源。
(4)由s=vt得到激光从地球到月球再返回地球经过的路程，根据地球和月球间的距离是激光经过路程的一半得到地球和月球间的距离。
本题以航空航天为背景，考查了能源的分类、运动的相对性、质量的概念、电磁波的传播、光速的应用，考查知识点较多，难度不大。
14.【答案】(1)将游码移到标尺左端的零刻度线处；(2)52；40；1.3g/cm3；(3)表格见解答过程。
【解析】(1)把天平放在水平桌面上，应先将游码移到标尺左端的零刻度线处，再调节平衡螺母使天平平衡，所以图甲中，小明漏掉的操作是将游码移到标尺左端的零刻度线处；
(2)由图乙可知，天平的分度值是0.2g，则烧杯和盐水的总质量为：100g+20g+2g=122g，
则盐水的质量为：m=122g-70g=52g，
由图丙可知，盐水的体积为：V=40mL=40cm3，
则盐水的密度为：ρ=mV=52g40cm3=1.3g/cm3；
(3)本实验表格设计如下：
故答案为：(1)将游码移到标尺左端的零刻度线处；(2)52；40；1.3g/cm3；(3)表格见解答过程。
(1)调节天平横梁平衡时，先将游码移到标尺左端的零刻度线处，再调节平衡螺母使天平平衡；
(2)天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；量筒分度值为1mL，平视液面最低处读数；已知盐水的质量和体积，利用密度公式ρ=mV求出密度；
(3)根据所测量的物理量设计实验表格。
本题主要考查了液体密度的测量，难度不大。
15.【答案】(2)反射角等于入射角；(3)70∘；(4)逆时针。
【解析】(2)AO、BO、CO与法线的夹角等于AO'、BO'、CO'与法线的夹角，即反射角等于入射角；
(3)反射光线与法线的夹角是反射夹角，则反射角：90∘-20∘=70∘；
(4)随着太阳西斜，则入射角减小，平面镜与水平面之间的夹角变大，即平面镜应向逆时针方向适当转动才能继续照射接收器。
故答案为：(2)反射角等于入射角；(3)70∘；(4)逆时针。
(2)反射角等于入射角；
(3)反射光线与法线的夹角是反射夹角；
(4)根据光的反射规律进行解答。
本题主要通过实验探究了光的反射定律。实验探究题是中考中必不可少的题目，要加强实验教学，引导学生从实验中分析现象，归纳总结规律。培养学生观察、分析、概括能力。
16.【答案】：(1)液体深度和液体密度；(2)相平；(3)乙、丙；(4)液体密度；(5)同种液体内部同一深度，液体向各方向的压强相等。
【解析】(1)拦河大坝上窄下宽，可猜想液体压强与液体深度有关，死海不死，可猜想液体压强与液体密度有关；
(2)压强计的橡皮膜没有受到压强时，U形管中的液面就是相平的；
(3)探究液体压强压与液体深度的关系时，应控制在同种液体中，探头深度改变，故选乙、丙两实验；
(4)丙、丁两图中液体深度相同，液体密度不同，U形管中液面高度差不同，且深度越深，U形管液面高度差越大，故可以得到液体压强与液体密度有关；
(5)比较甲图、乙图，液体密度相同，深度相同，探头朝向不同，U形管两侧液面的高度差相同，由此得出结论：同种液体内部同一深度，液体向各方向的压强相等。
故答案为：(1)液体深度和液体密度；(2)相平；(3)乙、丙；(4)液体密度；(5)同种液体内部同一深度，液体向各方向的压强相等。
(1)根据生活中的实例分析；
(2)使用压强计前，压强计的橡皮膜没有受到压强时，U形管中的液面就是相平的；
(3)(4)(5)要研究液体压强与深度的关系，应控制液体的密度相同，而探头所处的深度不同；要研究液体压强与方向的关系，应控制液体的密度和探头所处的深度都相同，而探头的朝向不同；要研究液体压强与液体密度的关系，应控制探头所处的深度相同，而液体的密度不同；在该实验中，液体压强的大小是通过U形管两侧液面的高度差来反映的。
本体是一道探究实验题，注意运用控制变量法和转换法进行分析实验现象。
17.【答案】(1)见解析；(2)L2断路；(3)1.7；(4)串联电路的总电压等于各部分电压之和。
【解析】(1)两灯串联，电源电压为3V，电压表与待测电路并联，使电压表测量L1两端电压，故电压表选用小量程与这个灯并联，如下所示：
(2)连完电路，闭合开关S，发现L1、L2两只灯泡都不亮，电路可能断路，用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手后两灯又都不亮，故障不在L1上，则故障可能是L2断路。
(3)调整好之后，闭合开关，电压表示数如图乙，分度值为0.1V，则灯L1两端电压为1.7V。
(4)根据实验数据有
3.0V≈1.7V+1.2V
3.0V=1.0V+2.0V
3.0V≈0.5V+2.4V
在误差允许范围内，可得到串联电路的电压规律是：串联电路的总电压等于各部分电压之和。
故答案为：(1)见解析；(2)L2断路；(3)1.7；(4)串联电路的总电压等于各部分电压之和。
(1)两灯串联，电源电压为3V，电压表与待测电路并联，据此确定电压表选用小量程与这个灯并联；
(2)发现L1、L2两只灯泡都不亮，电路可能断路，用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手后两灯又都不亮，故障不在L1上，据此分析；
(3)根据电压表的分度值读数；
(4)根据实验数据，考虑到误差因素分析。
本题探究串联电路电压的规律实验，考查电路连接、故障和数据分析等知识。
18.【答案】(1)显示磁场方向；显示通电螺线管的磁场分布；(2)S；(3)电流方向；(4)电磁起重机。
【解析】(1)根据磁极间的相互作用规律，小磁针静止时N极所指的方向为该点磁场的方向，所以放小磁针的目的是显示磁场方向。铁屑在磁场中会被磁化，轻敲硬纸板后，铁屑会在磁场力的作用下有序排列，从而显示出通电螺线管的磁场分布情况，故在硬纸板上撒满铁屑的目的是显示通电螺线管的磁场分布。
(2)根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，大拇指所指的那端就是螺线管的N极。从图中可判断出电流方向，进而得出通电螺线管的左端是S极。
(3)对调电源正负极，螺线管中电流方向改变，小磁针指向与原来相反，说明通电螺线管的磁场方向发生了改变，即通电螺线管的磁场方向与电流方向有关。
(4)电磁铁在生活中有广泛应用，如电磁起重机，它利用电磁铁产生的强大磁力吸附钢铁等磁性材料，实现重物的吊运。
故答案为：(1)显示磁场方向；显示通电螺线管的磁场分布；(2)S；(3)电流方向；(4)电磁起重机。
(1)根据磁极间的相互作用规律，小磁针静止时N极所指的方向为该点磁场的方向。
铁屑在磁场中会被磁化，轻敲硬纸板后，铁屑会在磁场力的作用下有序排列，从而显示出通电螺线管的磁场分布情况。
(2)根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，大拇指所指的那端就是螺线管的N极。
(3)通电螺线管的磁场方向与电流方向有关。
(4)电磁铁在生活中有广泛应用，如电磁起重机。
本题考查的是通电螺线管的磁场分布；知道通电螺线管的磁场方向与电流的方向有关。
19.【答案】(1)断开；
(2)变大；
(3)本次模拟刺激中是“有效刺激”的最长时间是8.5s。
【解析】(1)当神经元A通过突触向神经元B传递信号时，神经元A释放化学递质扩散至神经元B，递质与B的受体结合，打开离子通道，相当于闭合开关，因而不受刺激，开关断开；
(2)图中两个电阻串联，电压表测量R2的电压；R1阻值从200Ω逐步减少，根据串联分压时电压与电阻成正比，故，R1的电压减小，电压表示数变大；
(3)当U2持续大于6V的时间超过1.5秒则会被判定为异常，因而“有效刺激”时，U2小于等于6V；
根据串联分压规律知：U1：U2=R1：R2；
(12V-6V)：6V=R1：60Ω；
解得 R1=60Ω；
即从200Ω逐步减少到60Ω是有效刺激，此时的时间为t=200Ω-60Ω20Ω/s =7s；
加上不超过的1.5s，故“有效刺激”的最长时间是8.5s。
故答案为：(1)断开；
(2)变大；
(3)本次模拟刺激中是“有效刺激”的最长时间是8.5s。
(1)根据受刺激才会打开离子通道，相当于闭合开关分析；
(2)根据串联分压规律分析；
(3)U2持续大于6V，结合串联分压规律计算R1阻值结合每秒减少20Ω，得出时间大小。
本题考查串联电路的特点和欧姆定律的应用，属于中档题。
实验次数
U1/V
U2/V
U/V
1
1.7
1.2
3.0
2
1.0
2.0
3.0
3
0.5
2.4
3.0
空烧杯质量m杯/g
烧杯和盐水的总质量m总/g
盐水的体积V/cm3
盐水的密度ρ/(g⋅cm-3)
