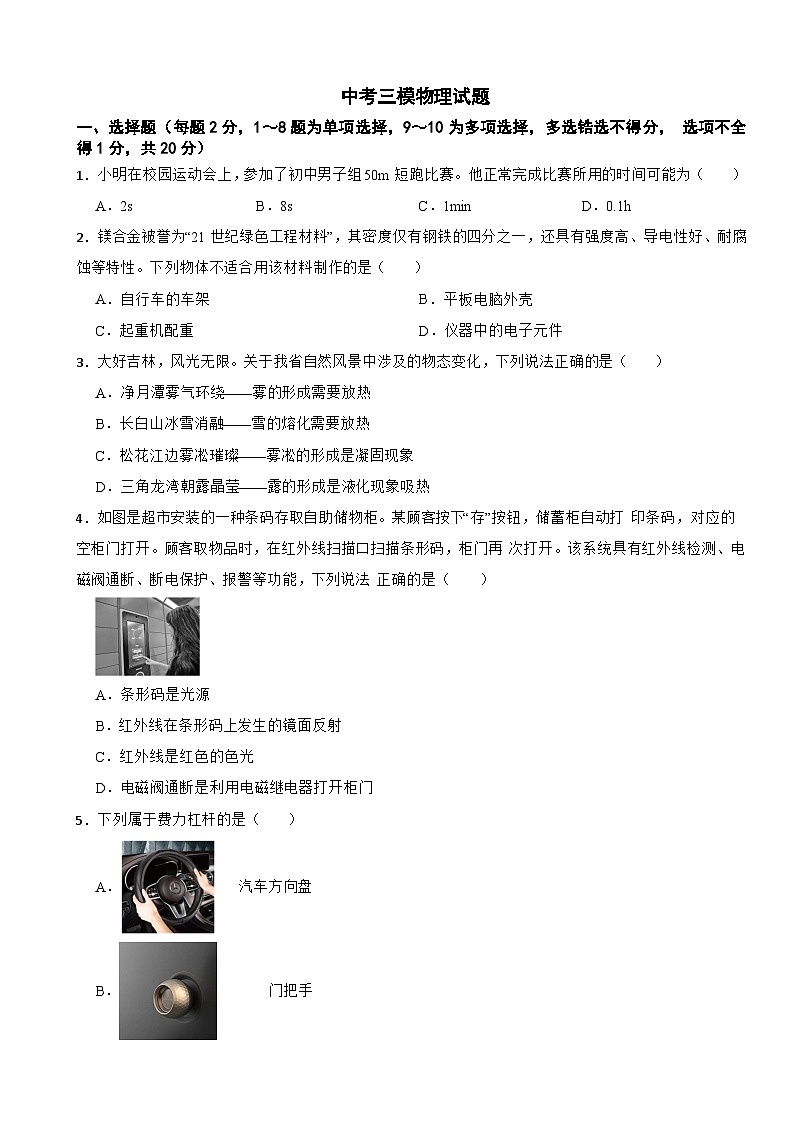

2025年吉林省长春市中考三模物理试题附答案

这是一份2025年吉林省长春市中考三模物理试题附答案，共14页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1．小明在校园运动会上，参加了初中男子组50m短跑比赛。他正常完成比赛所用的时间可能为（ ）
A．2sB．8sC．1minD．0.1h
2．镁合金被誉为“21世纪绿色工程材料”，其密度仅有钢铁的四分之一，还具有强度高、导电性好、耐腐蚀等特性。下列物体不适合用该材料制作的是（ ）
A．自行车的车架B．平板电脑外壳
C．起重机配重D．仪器中的电子元件
3．大好吉林，风光无限。关于我省自然风景中涉及的物态变化，下列说法正确的是（ ）
A．净月潭雾气环绕——雾的形成需要放热
B．长白山冰雪消融——雪的熔化需要放热
C．松花江边雾凇璀璨——雾凇的形成是凝固现象
D．三角龙湾朝露晶莹——露的形成是液化现象吸热
4．如图是超市安装的一种条码存取自助储物柜。某顾客按下“存”按钮，储蓄柜自动打 印条码，对应的空柜门打开。顾客取物品时，在红外线扫描口扫描条形码，柜门再 次打开。该系统具有红外线检测、电磁阀通断、断电保护、报警等功能，下列说法 正确的是（ ）
A．条形码是光源
B．红外线在条形码上发生的镜面反射
C．红外线是红色的色光
D．电磁阀通断是利用电磁继电器打开柜门
5．下列属于费力杠杆的是（ ）
A． 汽车方向盘
B． 门把手

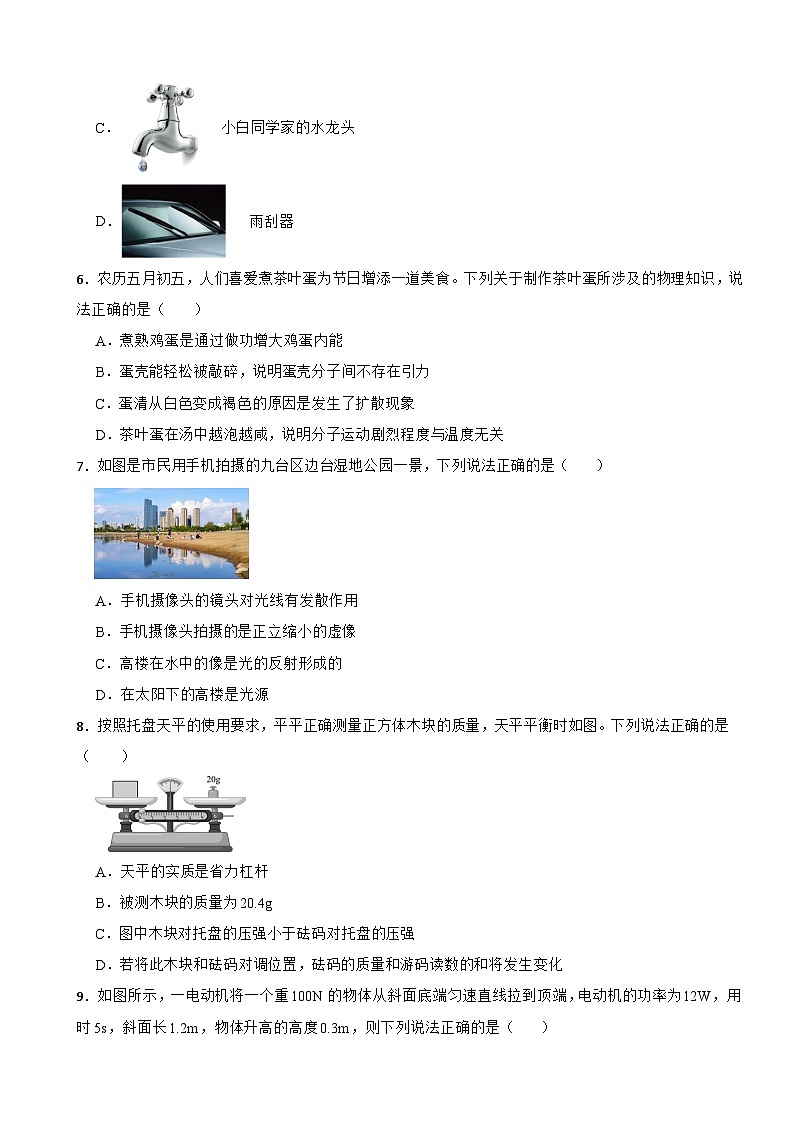

C． 小白同学家的水龙头
D． 雨刮器
6．农历五月初五，人们喜爱煮茶叶蛋为节日增添一道美食。下列关于制作茶叶蛋所涉及的物理知识，说法正确的是（ ）
A．煮熟鸡蛋是通过做功增大鸡蛋内能
B．蛋壳能轻松被敲碎，说明蛋壳分子间不存在引力
C．蛋清从白色变成褐色的原因是发生了扩散现象
D．茶叶蛋在汤中越泡越咸，说明分子运动剧烈程度与温度无关
7．如图是市民用手机拍摄的九台区边台湿地公园一景，下列说法正确的是（ ）
A．手机摄像头的镜头对光线有发散作用
B．手机摄像头拍摄的是正立缩小的虚像
C．高楼在水中的像是光的反射形成的
D．在太阳下的高楼是光源
8．按照托盘天平的使用要求，平平正确测量正方体木块的质量，天平平衡时如图。下列说法正确的是（ ）
A．天平的实质是省力杠杆
B．被测木块的质量为20.4g
C．图中木块对托盘的压强小于砝码对托盘的压强
D．若将此木块和砝码对调位置，砝码的质量和游码读数的和将发生变化

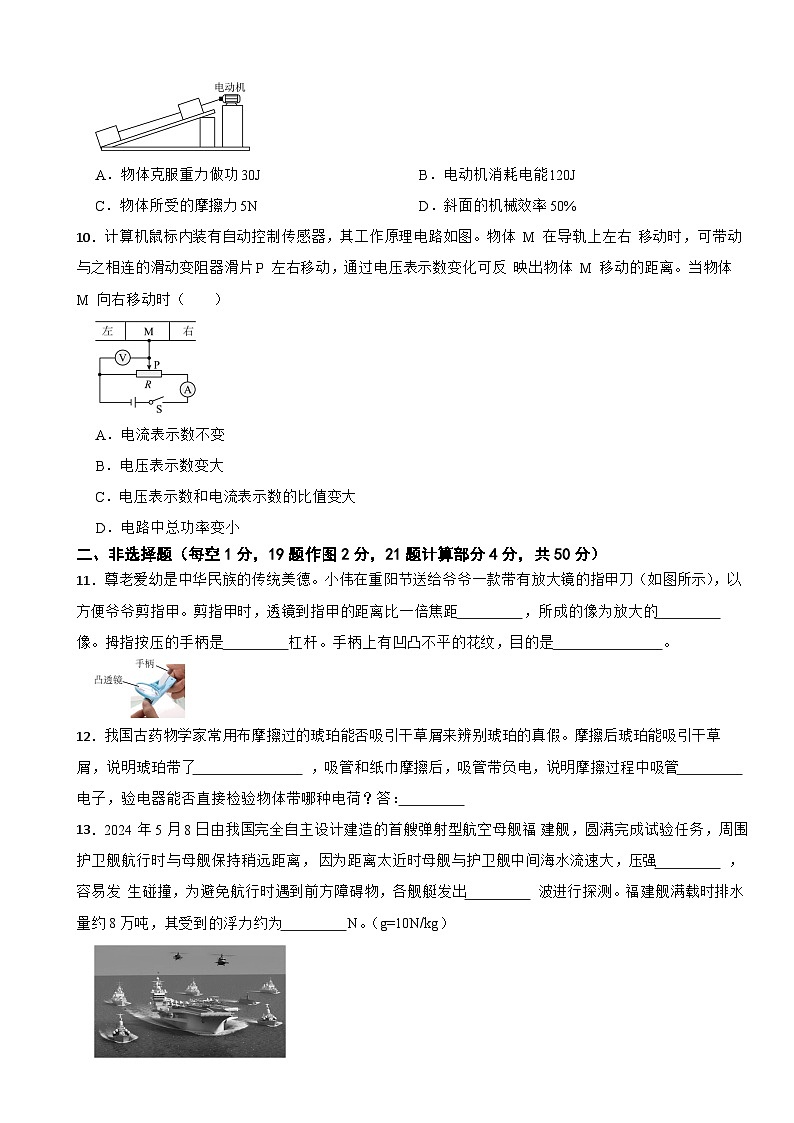

9．如图所示，一电动机将一个重100N的物体从斜面底端匀速直线拉到顶端，电动机的功率为12W，用时5s，斜面长1.2m，物体升高的高度0.3m，则下列说法正确的是（ ）
A．物体克服重力做功30JB．电动机消耗电能120J
C．物体所受的摩擦力5ND．斜面的机械效率50%
10．计算机鼠标内装有自动控制传感器，其工作原理电路如图。物体 M 在导轨上左右 移动时，可带动与之相连的滑动变阻器滑片P 左右移动，通过电压表示数变化可反 映出物体 M 移动的距离。当物体 M 向右移动时（ ）
A．电流表示数不变
B．电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电路中总功率变小
二、非选择题（每空1分，19题作图2分，21题计算部分4分，共50分）
11．尊老爱幼是中华民族的传统美德。小伟在重阳节送给爷爷一款带有放大镜的指甲刀（如图所示），以方便爷爷剪指甲。剪指甲时，透镜到指甲的距离比一倍焦距 ，所成的像为放大的 像。拇指按压的手柄是 杠杆。手柄上有凹凸不平的花纹，目的是 。
12．我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后琥珀能吸引干草屑，说明琥珀带了 ，吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中吸管 电子，验电器能否直接检验物体带哪种电荷？答：
13．2024年5月8日由我国完全自主设计建造的首艘弹射型航空母舰福 建舰，圆满完成试验任务，周围护卫舰航行时与母舰保持稍远距离， 因为距离太近时母舰与护卫舰中间海水流速大，压强 ，容易发 生碰撞，为避免航行时遇到前方障碍物，各舰艇发出 波进行探测。福建舰满载时排水量约8万吨，其受到的浮力约为 N。（g=10N/kg）
14．五一假期，九台的小南河上有了九台人自己的脚踏小游船，当游客脚踏踏板时，轴随之旋转带动拨水轮，拨水轮通过拨动水面从而推动游船运动，使船前进的力的施力物体是 ，游客在船上看到水中的鱼，是光的 形成的 像。
15．同学们利用图甲所示的器材（纸板F 可绕ON翻折）探究光的反射定律。
（1）平面镜水平放置，附有量角器的白纸板由 E、F 两部分构成，应始终 立在平面镜上；
（2）图乙中，用激光笔沿AO 方向入射到O 点， 光在纸板上发生 反射，呈现径迹，当入射光线与平面镜夹角为60°时，反射角大小为 ；再将纸板F绕ON向后折，纸板 F 上能否看到反射光线？答： ，这一步骤的目的是探究反射光线、入射光线、法线 ；
（3）改变入射光的方向，再测几组入射角和反射角，这样做的目的是 。
16．在我们初中物理课本中，多次利用斜面进行探究实验，如图所示。
（1）图甲利用斜面测量小车的平均速度，该实验的原理是 ；
（2）乙、丙实验都有让物体从斜面的同一高度自由下滑的操作步骤，这样操作的目的是：使物体滑到斜面底端时，保持 相同；
（3）由图乙推理：当小车在水平面上所受阻力为零时，小车将做 运动；
（4）图乙中，小车在水平面上三次滑行过程中，在 （选填“毛巾”“棉布”或“木板”）表面克服阻力做功的功率最大；
（5）图丙中木块B 在滑行过程中，所受的摩擦力大小
17．小明有一件工艺品，用细线悬挂两端点 A 、B 处于静止状态，如图甲所示。他想 用平衡的知识，通过计算在 A 、B 连线上找出O 点的位置，以便只用一根细线系 在 O 点就能将工艺品悬挂起来，静止时如图乙所示，并计算出工艺品的重力。小明身边只有一把弹簧测力计（0～5N）、一把刻度尺和若干细线，他设计了如下实验，请完成以下实验步骤：
（1）取下工艺品，用刻度尺测出工艺品长度，如图丙所示LAR= cm；
（2）用弹簧测力计竖直方向拉住A 端， B 端用细线悬挂，水平平衡时如图丁所示，此 时弹簧测力计读数F1=1.8N；
（3）交换弹簧测力计和细线的位置，水平平衡时工艺品的位置也如图丁所示，弹簧测力计读数F2=1.2N；
（4）由此可以计算出该工艺品的重力G= N；
（5）计算出O 点到端点A 间的距离LOA= cm；
（6）本次测量应用的物理原理是
18．学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同呢？”图甲是他探究该猜想的装置图。
（1）通电后，弹簧测力计示数变大，则其下端挂的钩码制作材料可能含 ，电磁铁A端是 极；
（2）闭合开关后，要使弹簧测力计的示数变大，滑动变阻器滑片P应向 端移动；
（3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为 N；
（4）在原位置将电磁铁两极对调，使B 端向上，保持 电流不变，观察到弹簧测力计示数与（3）中相同。初步可得出的结论是：电磁铁两极磁性强弱 。
19．在“探究电流与电阻的关系”实验中，电源电压恒为6V， 定值电阻 R 备有（5Ω、 10Ω、15Ω、20Ω、25Ω） 各一个，滑动变阻器的规格为“20Ω 0.6A”。
（1）某同学连接到电路如图，其中有一根导线连接是错误的，请把接错的那一根导线 找出来打“×”，用笔画线代替导线画出正确的连接；
（2）正确连接电路后，图乙是小组根据测得的实验数据绘制的电流I 随电阻R 变化的图像。由图像可知 R 两端的电压为 V；当 R 的电阻由5Ω更换为10Ω时， 闭合开关后，R 两端的电压为 ，完成实验滑动变阻器的滑片应向 端滑动；
（3）另一小组同学发现，图像中的数据有一组不是实验得到的，于是提出，为完成实验，定值电阻两端电压最小保持在 V 不变（结果保留一位小数）。
20．综合实践活动课上，小明用一根长约20cm的圆柱状饮料吸管、一段细铁丝、石蜡和水等制作了一个简易密度计。制作时，小明先将吸管两端剪平，铁丝密绕成小团后塞入吸管一端，再用石蜡将该端口堵住密封；接着，将吸管置于水中使其处于竖直漂浮状态（图甲），用笔在吸管上标记此时水面位置O；取出吸管，量出O点至封口端的距离H，通过分析与计算，在吸管上分别确定密度值0.8、0.9、1.0、1.1的位置并标上密度值。
使用时，将密度计静置于待测液体中，读出吸管壁上液面处的数值即为液体密度。
（1）O位置处的刻度值为 ；
（2）吸管漂浮在其他液体中时（图乙），液面下方的深度h＝ （用、、H表示）；
（3）管壁上标注的4个刻度值，相邻两刻度值之间的距离 （相等/不相等）；
（4）小明突发奇想，将制作好的密度计内铁丝从吸管上端倒出，缠绕到底部外侧，其它没有变化（图丙），他用这样“改装”后的密度计测同一液体密度，测量结果 （偏大/偏小/无变化）；
（5）若增加塞入吸管中铁丝的质量，则制作的密度计精确程度将 。
21．实践基地粘玉米喜获丰收，为筛选优质粘玉米，设计自动筛选装置如图甲，检测 装置电路图如图乙，电源电压恒为12V， 电阻R0为20Ω，R 为压敏电阻，其阻值 随压力变化关系如图丙。当电路电流小于0.15A 时，不达标的粘玉米将被推离传 送带，达标粘玉米继续被传送到指定位置，实现自动筛选。求：
（1）若R与R0阻值相等，R消耗的电功率为 W；
（2）此装置能筛选出重力至少为 N 的粘玉米；
（3）若想筛选出重力至少为2N的粘玉米，有同学建议：仅适当增加R0的阻值即可。 请计算R0新的阻值。（写出必要的文字说明、表达式及最后的结果）
答案
【解析】【解答】初中男子组50m赛跑，速度越6m/s，用时为，B符合题意。
故答案为：B.
【分析】根据常见的速度，结合路程计算时间。
【解析】【解答】A.镁合金密度小，硬度高，适合作自行车的车架，A不符合题意；
B.镁合金密度小，硬度高，适合作平板电脑外壳，B不符合题意；
C.镁合金密度小，不适合作起重机配重，C符合题意；
D.镁合金导电性好，适合作仪器中的电子元件，D不符合题意。
故答案为：C.
【分析】根据镁合金的特点，判断适用的物品。
【解析】【解答】A．雾的形成是液化，需要放热，故A正确；
B．雪的熔化是固熔化，需要吸热，故B错误；
C．雾凇的形成是凝华现象 ，故C错误；
D．露的形成是液化，需要放热，故D错误。
故选A。
【分析】(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解析】【解答】A．条形码不是光源，自身不能发光，故A错误；
B．纸张的表面粗糙，红外线在条形码上发生的漫反射，故B错误；
C．红外线是不可见光，不是红色的色光，故C错误；
D．电磁阀通断是利用电磁继电器打开柜门，故D正确。
故选D。
【分析】1、光源：能自身发出光线，如太阳、手电筒、萤火虫。
2、反射分类：漫反射是投射在粗糙表面上的光向各个方向反射的现象 ，镜面反射：指若反射面比较光滑，当平行入射的光线射到这个反射面时，仍会平行地向一个方向反射出来。
3、红外线：是频率比红光低的不可见光，常见用处有测温、遥控电器
4、通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关。
【解析】【解答】ABC．汽车方向盘、门把手、水龙头动力臂大于阻力臂，动力小于阻力，属于省力杠杆，故ABC不符合题意；
D．雨刮器阻力臂大于动力臂，相当于费力杠杆，故D符合题意。
故选D。
【分析】省力杠杆：动力臂较长，所以动力较小，常见的例子有羊角锤、核桃夹；费力杠杆：动力臂较短，动力较大，常见的例子有镊子、筷子等，等壁杠杆：动力臂等于阻力臂的杠杆，常见的例子有：天平。
【解析】【解答】A 煮熟鸡蛋是通过热传递增大鸡蛋内能，A错误；
B 鸡蛋壳能轻松被敲碎是因为鸡蛋壳硬度比较小，B错误；
C 蛋清由白色变成褐色是因为茶叶分子扩散到蛋清之中，C正确；
D 茶叶蛋在汤中越泡越咸是因为随着时间变长，盐的分子扩散进茶叶蛋更多，D错误；
故选C。
【分析】A选项考查了改变内能的两种方式，煮熟鸡蛋是因为存在温度差，发生热传递改变内能；BCD选项考查了分子热运动的知识，分子在不断地做无规则运动。
【解析】【解答】AB．手机摄像头的镜头是凸透镜，对光线有会聚作用，成倒立的缩小的实像，故AB错误；
C．高楼在水中的像原理是光的反射现象，故C正确；
D．高楼不能自己发光，不是光源，故D错误。
故选C。
【分析】1、物体大于二倍焦距，呈现倒立缩小实像，应用为照相机，人眼睛。
2、光源：能自身发出光线，如太阳、手电筒、萤火虫。
3、光的反射：光在同一种介质中传播中，遇到反射面，将一部分光反射回来的现象叫做光的反射，常见例子有：平面镜反射，湖面反射。
【解析】【解答】A．天平的动力臂等于阻力臂，实质是等臂杠杆，故A错误；
B．砝码质量为20g，游码为0g，被测木块的质量为m=20g，故B错误；
C．砝码和木块的重力相等，静止在水平面的物体对水平面的压力等于重力，根据可知，受力面积越小压强越大，因此木块对托盘的压强小于砝码对托盘的压强，故C正确；
D．游码在0刻度线处，将木块与砝码位置对调后，天平将仍然平衡，故D错误。
故选C。
【分析】1、压强的计算公式：，增加压强的方式有增加压力、减小受力面积、减小压强的方式有减小压力，增加受力面积；
2、省力杠杆：动力臂较长，所以动力较小，常见的例子有羊角锤、核桃夹；费力杠杆：动力臂较短，动力较大，常见的例子有镊子、筷子等，等壁杠杆：动力臂等于阻力臂的杠杆，常见的例子有：天平。
【解析】【解答】A．物体的重力为100N，上升高度为0.3m，所以克服重力做功W有=Gh=100N×0.3m=30J，故A正确；
B．根据做功公式W=Pt计算电动机消耗电能W=Pt=12W×5s=60J，故B错误；
C．摩擦力所做的额外功等于总功和克服重力的差值，即摩擦力所做的额外功W额=W总-W有=60J-30J=30J，由W额=fs可计算摩擦力，故C错误；
D．根据效率公式计算斜面的机械效率，故D正确。
故选AD。
【分析】功的计算：总功为W=Fs，总功包括两部分，有用功和额外功，其中有用功就本题目来说是克服重力做功即W有=Gh，额外功的计算包括总功和有用功的差，也可以根据功的定义W=Fs计算，机械效率： 。
【解析】【解答】AB．开关闭合，电路中只有定值电阻R，电流表测通过R的电流，电压不变，电阻不变，根据欧姆定律计算可知电流表示数不变；电压表并联在R的左侧，当物体M向右移动时，电压表并联部分的电阻变大，电压表示数变大，故AB正确；
C．电压表示数和电流表示数的比值是电压表并联部分的电阻，当物体M向右移动时，电阻变大，故电压表示数和电流表示数的比值变大，故C正确；
D．电源电压不变，电路中电流不变，根据P=UI可知，电路的总电功率不变，故D错误。
故选ABC。
【分析】1、电功率的计算：公式为P=UI；
2、电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，题目中当变阻器滑片向右移动时，接入电路中的阻值不变，导致电路中的电流不变，电流表示数不变。
【解析】【解答】带有放大镜的指甲刀，使用时物距小于一倍焦距，成正立、放大的虚像，便于修剪指甲。拇指按压的手柄，动力臂大于阻力臂，动力小于阻力，属于省力杠杆。手柄上有凹凸不平的花纹，通过增大接触面的粗糙程度来增大摩擦力。
【分析】1、透镜成像规律：物体距透镜小于一倍焦距，呈正立放大的虚像，应用为放大镜；
2、滑动摩擦力影响因素：控制压力相等的情况下，接触面表面越粗糙，滑动摩擦力越大；控制接触面粗糙程度相等的情况下，压力越大，滑动摩擦力越大。
3、省力杠杆：动力臂较长，所以动力较小，常见的例子有羊角锤、核桃夹；费力杠杆：动力臂较短，动力较大，常见的例子有镊子、筷子等，等壁杠杆：动力臂等于阻力臂的杠杆，常见的例子有：天平。
【解析】【解答】摩擦后的琥珀能吸引干草屑，说明摩擦后的琥珀带有电荷。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中，纸巾失去电子，吸管得到电子。验电器是利用同种电荷相互排斥的原理制成的，不能直接判断电荷的正负，只可以定性表物体带电量的多少。
【分析】1、电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质。
2、验电器的工作原理：同性电荷相互排斥。
【解析】【解答】母舰与护卫舰中间海水流速大，流体流速大的地方压强小，所以母舰与护卫舰中间海水压强小。超声波遇到障碍物可以发生反射，可以来进行探测。福建舰满载时排水量约8万吨，由阿基米德原理可知，其受到的浮力约为；
【分析】1、阿基米德原理：物体排开水的重力等于物体所受浮力；
2、压强和流速的关系：压强越大，流速越小，应用为飞机机翼上凸，空气流速快，导致压强较小，形成向上的升力；
3、超声波可以传递信息，例子有：雷达、以及B超。
【解析】【解答】当游客脚踏踏板时，轴随之旋转带动拨水轮，拨水轮通过拨动水面，根据力的相互作用可知，水会对船有推力作用，所以施力物体为水。游客在船上看到水中的鱼，是光的折射形成的虚像。
【分析】1、光的折射：光经过不同介质时，入射光线会发生偏折，如：光的色散（太阳光经过三棱镜折射会发生光的色散）、海市蜃楼。
2、相互作用力：作用力是相互的，施力物体也是受力物体。特点为大小相等、方向相反、作用在两个物体上。
【解析】【解答】（1）为了显示光路，测量入射角和反射角的大小，白纸板应始终竖立在平面镜上。
（2）图乙中，纸板粗糙不平，光在纸板上发生漫反射，当入射光线与平面镜夹角为60°时，反射角为反射光线和法线的夹角，反射角等于入射角，所以反射角为。将纸板F 绕ON向后折，纸板 F 与纸板E不在同一平面上，纸板F上不能看到反射光线，说明探究反射光线、入射光线、法线是否在同一平面上。
（3）改变入射光的方向，再测几组入射角和反射角，是为了避免偶然性，得出普遍规律。
【分析】1、探究反射定律试验：实验仪器由纸板（探究反射光线、入射光线、法线是否在同一平面），平面镜，量角器（探究入射角和反射角的大小关系）
实验步骤： 1、将一块平面镜放在水平桌面上，再把两张在同一平面内的硬纸板 E 和 F 竖直放在平面 镜上 ；2、 让一束光贴着纸板 E 沿 AO 方向入射，可观察到反射光线出现在 纸板 ；3、改变入射角的大小，使用量角器测量入射角和反射角的大小。
2、反射定律：反射角等于入射角，反射光线、入射光线、法线处于同一平面、在反射中光路是可逆的。
【解析】【解答】（1）利用斜面测量小车的平均速度，实验原理是。
（2）实验时将小车从斜面的同一高度由静止滑下，是为了使得小车到达平面的速度相等。
（3）由图乙推理：当小车在水平面上所受阻力为零时，小车将做匀速直线运动。
（4）小车到达水平面的动能相同，在毛巾表面小车运动距离最小，速度减慢最快，运动时间最少，由得，在毛巾表面克服阻力做功的功率最大。
（5）图丙中木块B 在滑行过程中，小车对水平面的压力不变，接触面粗糙程度不变，所受的摩擦力大小不变。
【分析】1、探究阻力对物体运动的影响：试验仪器由小车、斜面，不同粗糙程度的水平面；试验方法：控制变量法：在物理实验中，存在多个影响因素共同决定某个物理量，如阻力对物体运动的影响因素有：不同材料的水平面，速度，在探究某个单一变量对物理量的影响时，需要控制其余变量相同，如探究 不同材料的水平面对物体的速度影响时，需要小车速度相同，故 每次均让小车从斜面顶端（相同位置）由静止下滑 。
2、试验步骤：将小车放置在斜面相同位置静止下滑，观察小车在不同材料水平桌面的移动长度；据此可知，阻力越大，小车速度减小的越快，阻力越小，小车速度减小的越慢，据此可以推断阻力为0时，小车将做匀速直线运动。
3、速度的计算：，相同时间下物体的路程大，则速度大，相同路程下，物体的时间小速度大，当速度一定时，时间越长通过的路程越长。
4、功率的计算公式：W=Pt。
【解析】【解答】（1）刻度尺的分度值是1cm，工艺品左右两侧和35.0cm、0.0cm对齐，其长度为35.0cm，故读数为35.0cm。
（4）当以A端为动力作用点时，根据杠杆平衡条件知，当以B端为动力作用点时，根据杠杆平衡条件知1.2N×35.0cm=G×LOA，连列记得G=3N，LOA=14cm
（6）根据题目分析，实验原理是利用杠杆平衡条件。
【分析】1、杠杆原理的应用：杠杆的平衡条件为：动力*动力臂=阻力*阻力臂；
2、长度的测量：将待测物体紧贴刻度尺，视线平行刻度尺，认清刻度尺的分度值，读数时要精确到分度值后一位。
【解析】【解答】（1）磁体具有吸引铁钴镍等物质的性质，钩码含有铁钴镍等物质，所以被吸引；根据安培定则，电磁铁A端是S极。
（2）闭合开关后，滑动变阻器滑片P应向左端移动，接入电路的电阻减小，电压不变，根据欧姆定律计算可知电流增大，电磁铁的磁性增强，对薄铁片的磁力增强，弹簧测力计的示数变大
（3）测力计的分度值是0.2N，此时弹簧测力计的示数为3.2N。
（4）滑动变阻器滑片的位置不动，断开开关，在原位置将电磁铁两端对调，再闭合开关，观察弹簧测力计的示数是否仍然是3.2N，所以电磁铁两极磁性强弱相同。
【分析】1、通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关；
2、弹簧测力计：使用前弹簧测力计竖直调零，分度值为0.2N，重力方向竖直向下，据图读数，对钩码的拉力与弹簧测力计的弹簧轴线一致。
【解析】【解答】（1）电压表和电流的使用为电流表应与电阻串联，电压表应与电阻并联，所以应将电阻左边得接线柱与电压表左接线柱相连。如下图所示：
或
（2）由图像可知：通过R的电流为0.3A， R=10Ω，根据欧姆定律计算可知两端的电压为
；探究电流与电阻的实验中应控制电压不变，接5Ω电阻时，滑动变阻器两端电压为，电路的电流为0.6A，滑动变阻器阻值为
当 R 的电阻由5Ω更换为10Ω时，电路中电流为，根据欧姆定律计算可知R 两端的电压为；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，而此时定值电阻两端电压变大，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应右端移动，使电压表的示数为3V。
（3）接入得定值电阻最大为25Ω，滑动变阻器阻值调到最大时，定值电阻两端电压最小，此时电压为
；
【分析】1、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和。
3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。
4、串联分压：用电器串联时，其两端的电压和电阻成正比，待测电阻的电压无法降低，表明电源电压过大或者变阻器电阻较小分压过少导致。
【解析】【解答】（1）当R与R0阻值相等，均为20Ω，电路中的总电阻为，电压为12V，根据欧姆定律计算可知电路中的电流为；根据电功率公式计算R消耗的电功率为；
（2）电路中电流为0.15A时，根据U=IR计算电路中的电阻为；根据电阻的串联可知R此时的电阻为，由图丙可知，对应的压力为1N，即粘玉米的重力为1N，所以此装置能筛选出重力至少为1N的粘玉米。
（3）根据图丙可知，当粘玉米的重力为2N，也就是检测装置所受压力为2N，此时压敏电阻的阻值为40Ω，根据电阻的串联可知需要R0的阻值为，适当增加R0的阻值，可以筛选出重力至少为2N的粘玉米。
【分析】1、电功率的计算：公式为。
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和。
3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。
