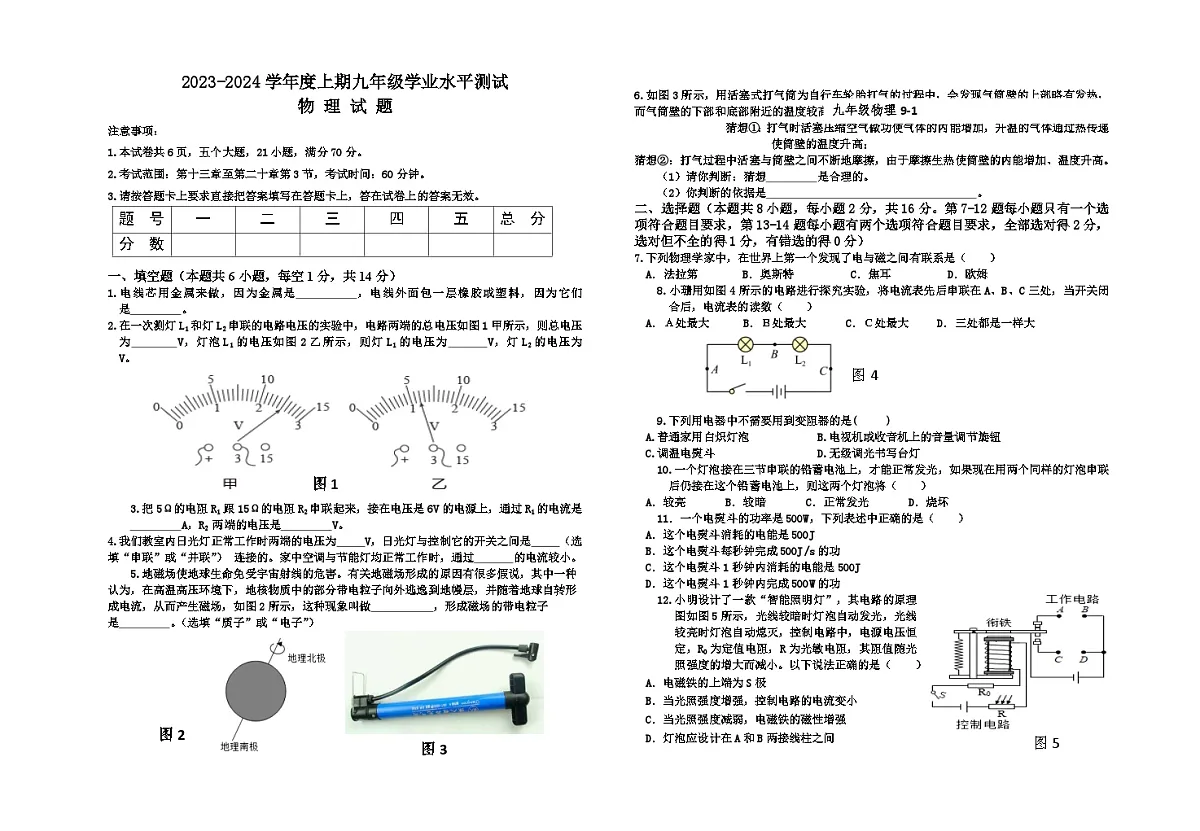

河南省信阳市2023-2024学年九年级上学期期末学业水平测试物理试题

这是一份河南省信阳市2023-2024学年九年级上学期期末学业水平测试物理试题，共4页。试卷主要包含了考试范围等内容，欢迎下载使用。
注意事项：
1.本试卷共6页，五个大题，21小题，满分70分。
2.考试范围：第十三章至第二十章第3节，考试时间：60分钟。
3.请按答题卡上要求直接把答案填写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）
1.电线芯用金属来做，因为金属是 ，电线外面包一层橡胶或塑料，因为它们是 。
2.在一次测灯L1和灯L2串联的电路电压的实验中，电路两端的总电压如图1甲所示，则总电压为 V，灯泡L1的电压如图2乙所示，则灯L1的电压为 V，灯L2的电压为 V。
图1

3.把 5Ω的电阻 R1 跟 15Ω的电阻 R2 串联起来，接在电压是 6V 的电源上，通过 R1 的电流是
A，R2 两端的电压是 V。
4.我们教室内日光灯正常工作时两端的电压为 V，日光灯与控制它的开关之间是 （选填“串联”或“并联”） 连接的。家中空调与节能灯均正常工作时，通过 的电流较小。
5.地磁场使地球生命免受宇宙射线的危害。有关地磁场形成的原因有很多假说，其中一种认为，在高温高压环境下，地核物质中的部分带电粒子向外逃逸到地幔层，并随着地球自转形成电流，从而产生磁场，如图2所示，这种现象叫做 ，形成磁场的带电粒子是 。（选填“质子”或“电子”）
图2
图3

九年级物理9-1 九年级物理9-2
6.如图3所示，用活塞式打气筒为自行车轮胎打气的过程中，会发现气筒壁的上部略有发热，而气筒壁的下部和底部附近的温度较高甚至烫手．对于筒壁发热的主要原因，下面有两个猜想。
猜想①：打气时活塞压缩空气做功使气体的内能增加，升温的气体通过热传递使筒壁的温度升高；
猜想②：打气过程中活塞与筒壁之间不断地摩擦，由于摩擦生热使筒壁的内能增加、温度升高。
（1）请你判断：猜想 是合理的。
（2）你判断的依据是 。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7.下列物理学家中，在世界上第一个发现了电与磁之间有联系是（ ）
A．法拉第 B．奥斯特 C．焦耳 D．欧姆
8.小珊用如图4所示的电路进行探究实验，将电流表先后串联在A、B、C三处，当开关闭合后，电流表的读数（ ）
A．Ａ处最大 B．Ｂ处最大 C．Ｃ处最大 D．三处都是一样大

图4

9.下列用电器中不需要用到变阻器的是( )
A.普通家用白炽灯泡 B.电视机或收音机上的音量调节旋钮
C.调温电熨斗 D.无级调光书写台灯
10.一个灯泡接在三节串联的铅蓄电池上，才能正常发光，如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）
A．较亮 B．较暗 C．正常发光 D．烧坏
11．一个电熨斗的功率是500W，下列表述中正确的是（ ）
A．这个电熨斗消耗的电能是500J
B．这个电熨斗每秒钟完成500J/s的功
C．这个电熨斗1秒钟内消耗的电能是500J
D．这个电熨斗1秒钟内完成500W的功
图5
12.小明设计了一款“智能照明灯”，其电路的原理图如图5所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间

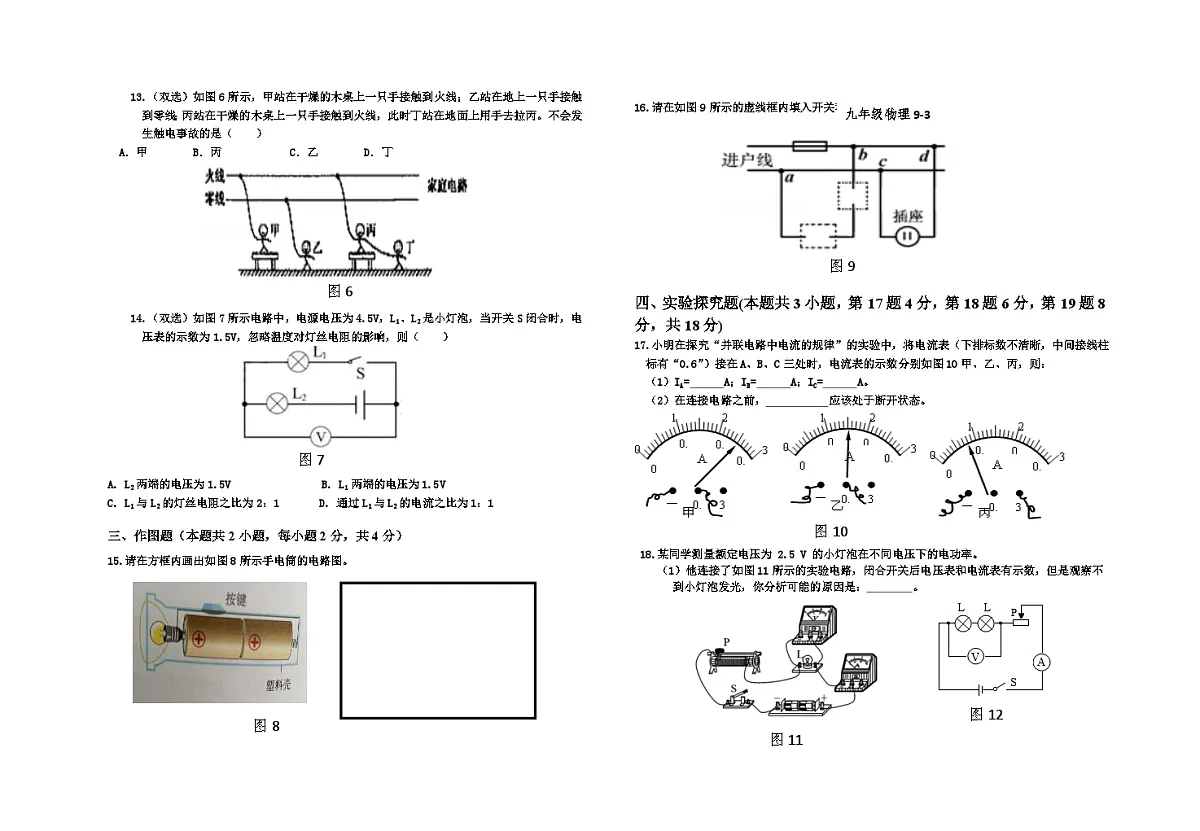

13.（双选）如图6所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。不会发生触电事故的是（ ）
A．甲 B．丙 C．乙 D．丁
图6

14.（双选）如图7所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
图7
A. L2两端的电压为1.5V B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1 D. 通过L1与L2的电流之比为1：1
三、作图题（本题共2小题，每小题2分，共4分）
15.请在方框内画出如图8所示手电筒的电路图。
图8
九年级物理9-3 九年级物理9-4
16.请在如图9所示的虚线框内填入开关和电灯的元件符号。
图9
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题8分，共18分)
17.小明在探究“并联电路中电流的规律”的实验中，将电流表（下排标数不清晰，中间接线柱标有“0.6”）接在A、B、C三处时，电流表的示数分别如图10甲、乙、丙，则：
（1）IA= A；IB= A；IC= A。
（2）在连接电路之前， 应该处于断开状态。
图10
18.某同学测量额定电压为 2.5 V 的小灯泡在不同电压下的电功率。
图12
（1）他连接了如图11所示的实验电路，闭合开关后电压表和电流表有示数，但是观察不到小灯泡发光，你分析可能的原因是： 。
图11
（2）闭合开关，调节滑动变阻器，进行多次测量， 测量的数据如下表所示，请完成下列问题：
①小灯泡 L 正常发光时的电功率P= W，此时其电阻为 Ω；
②根据表中数据可以看出，随着灯泡两端电压和通过电流的增大，灯泡的电阻也随着 （选填“增大”或“减小”），生活中我们知道灯泡的亮度是由它的 （选填“实际”或“额定”）功率来决定的；
③若将与上述小灯泡 L 规格完全相同的两个小灯泡串联接入如图12所示的电路中。闭合开关，调节滑动变阻器，使电压表的示数为 2.8V，则两个小灯泡的总功率应为 W。
19．现有下列器材：学生电源（6V），电流表（0-0.6A，0-3A）、电压表（0-3V，0-15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。
图13
（1）请根据图13甲所示的电路图用笔画线代替导线将图13乙所示的实物连接成完整电路。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到了如图13丙所示的电流I随电阻R变化的图象。由图象可以得出的结论是：电压一定时，导体中的 与 成反比。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向 （选填“A”或“B”）端移动滑片，使电压表示数为 V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器 。（选填字母代号）
A.50Ω 1.0A B.30Ω 1.0A C.20Ω 1.0A
五、综合应用题（本题共2小题，每小题9分，共18分)
九年级物理9-5 九年级物理9-6
20．“东坡米线”的制作的第一步是熬汤：在锅中放入水和鸡，用大火将水煮至沸腾，然后转用小火烹煮。食客先把肉片放进汤内，稍候再加入米线。现有以下材料：汤的质量 1.4kg，初温 97℃， 比热容4.2×103J/ (kg•℃)；已知肉片的初温 22℃，比热容3.5×103J/(kg•℃)。基于健康缘故，肉片必须最少加热至 82℃才能食用。求：
(1)当汤的温度从97℃降低到82℃时放出多少热量？
(2)如果（1）中放出的热量全部被肉片吸收，锅内最多可以放入多少肉片？
(3)如果在某个时间段汤吸收了2.4×105J 的热量是由酒精锅内燃烧0.02kg酒精（假设酒精完全燃烧）来提供，则酒精锅的加热效率为多少？［酒精的热值是3.0×107J/kg］
21.如图14所示是某型号电压力锅的工作电路简图。接通电源后，开关S自动闭合，开始加热。当锅内温度达到105℃时，开关S自动断开，开始保压，此时锅内水温不变，且未沸腾，保压时的额定功率为220W。把2.5L的水加入电压力锅中，将它单独接入家庭电路，使其工作1min40s后开始保压，同时观察到家中标有“220V 3600imp/（kW•h）”字样的电能表指示灯闪烁84次。求：
（1）保压状态时的电流多大。
（2）给水加热过程中消耗的电能多少焦耳。
（3）给水加热过程中的加热功率多少瓦。
图14

2023—2024学年度上期九年级学业水平测试
物理试题
参考答案及评分标准
一、填空题（每空l分，共14分）
1. 导体 绝缘体
2. 2.5 1.2 1.3
3. 0.3 4.5
4. 220 串联 节能灯
5. 电流的磁效应 电子
6. (1) ① (2)打气时空气被压缩至筒底的下部，空气内能增加，温度升高，通过热传递使气筒下部筒壁的温度更高；若因为摩擦生热，则应使整个筒壁升温，所以猜想①合理，猜想②不合理；

评分标准：参考以上标准,其他答案只要合理同样给分。
选择题（每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7 B； 8 D； 9 A； 10 B； 11 C ； 12 D； 13 AC； 14 BD。
作图题（每小题2分，共4分）
15．（2分）略 16．（2分）略
四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）
17.（1）（3分）0.5 0.3 0.8
（2）（1分）开关
18.（1）（1分）滑动变阻器的电阻太大，造成小灯泡的实际功率太小
（2）（5分）①0.625 10 ②增大 实际 ③0.504
19.（1）（2分）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示。
(2)（2分）电流 电阻
(3)（2分）A 2
(4)（2分）A
评分标准：参考以上标准,其他答案只要合理同样给分。
五、综合应用题（每小题9分，共18分）
20．解：(1) （3分） 汤放出热量为：
Q放=cmt=4.2J/(kg●℃)×1.4kg×（97℃－82℃）=8.82J；
(2)（3分） 锅内最多放入肉片的质量为Q吸=Q放得：
即：
3.5×103J/(kg●℃)×m肉×(82℃−22℃)=8.82J
所以m肉=0.42kg
(3)（3分） 0.02kg酒精完全燃烧放出热量为：
Q=qm=3.0×107J/kg×0.02kg=6.0×105J；
酒精锅的加热效率η=Q汤吸/Q=2.4×105J /6.0×105J=40％
21.解:（1）（3分）根据P=UI可得，保压电流I=P/U=220W/220V=1A
(2)（3分）加热消耗的电能W=（84/3600）kW•h=8.4×104J
（3）（3分）由P=W/t可得，加热功率P=W/t=8.4×104J/100s
=840W
评分标准：参考以上标准,其他答案只要合理同样给分，同时注意规范化的步骤。
题 号
一
二
三
四
五
总 分
分 数
电压 U/V
0.9
1.4
1.7
2.1
2.5
2.8
电流 I/A
0.16
0.18
0.21
0.23
0.25
0.27
