高中物理人教版 (2019)必修 第三册电势差与电场强度的关系课文内容ppt课件

这是一份高中物理人教版 (2019)必修 第三册电势差与电场强度的关系课文内容ppt课件，共70页。

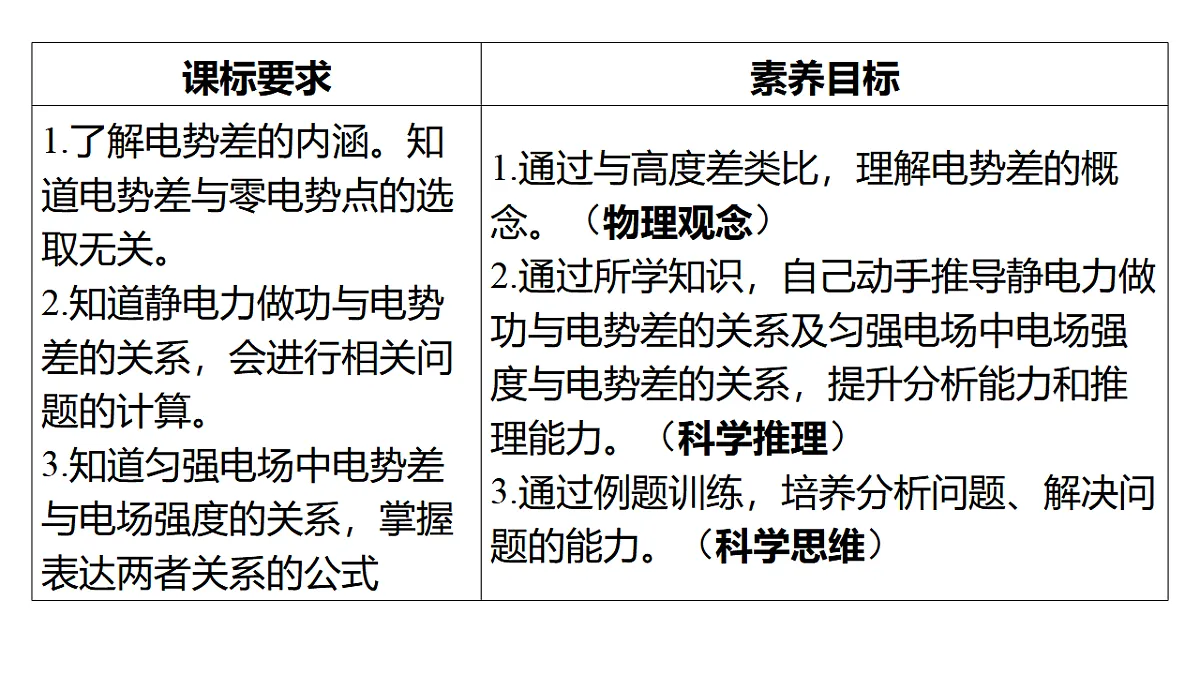

3.电势差与电场强度的关系目 录 01.基础知识·准落实02.核心要点·快突破03.教学效果·勤检测04.课时训练·提素能基础知识·准落实梳理归纳 自主学习 01知识点　匀强电场中电势差与电场强度的关系1. 关系式：UAB＝ ⁠。2. 物理意义：匀强电场中两点间的电势差等于 ⁠与这两点沿 ⁠方向的距离的乘积。3. 适用条件：匀强电场。Ed　电场强度　电场　（1）关系式：E＝ ⁠。（2）物理意义：在匀强电场中，电场强度的大小等于两点之间的电势差与这两点沿电场强度方向的距离之比。  4. 电场强度的另一种表述【情景思辨】 （1）此式只适用于匀强电场，对非匀强电场可定性讨论。（　√　）√（2）d是电场中两点在电场方向上的距离。（　√　） （4）公式说明了匀强电场中的电势分布是均匀的。（　√　） √√√×核心要点·快突破互动探究 深化认知 02要点一　电势差与电场强度的关系【探究】根据图中所给的情景，推导匀强电场中电势差与电场强度的关系？  【典例1】　如图所示，在匀强电场中，将一电荷量为2×10－4 C的负电荷由A点移到B点，其电势能增加了0.2 J，已知A、B两点间距离为2 cm，两点连线与电场方向成60°角，求：（1）电荷由A移到B的过程中，静电力所做的功WAB；答案：－0.2 J　解析：因负电荷由A移到B的过程中，电势能增加了ΔE＝0.2 J，所以这个过程中静电力对负电荷所做的功WAB＝－ΔE＝－0.2 J。（2）A、B两点间的电势差UAB；答案：1 000 V　 （3）该匀强电场的电场强度E。答案：1×105 V/m 规律总结1. 电势差的三种求解方法（1）应用定义式UAB＝φA－φB来求解。 （3）应用关系式UAB＝Ed（匀强电场）来求解。2. 在应用关系式UAB＝Ed时可简化为U＝Ed，即只把电势差大小，电场强度大小通过公式联系起来，电势差的正负、电场强度的方向可根据题意另作判断。 1. 如图所示，匀强电场的电场强度为E，电场中A、B两点间的距离为d，线段AB与电场线的夹角为θ，则A、B两点间的电势差为（　　）解析：　由题图可知φA＞φB故UAB为正值，得UAB＝Edcos θ可知A正确，B、C、D错误。2. 已知高铁站台上方高压电网的电压峰值为27.5 kV。阴雨天雨伞伞尖周围的电场强度达到5×105 V/m时，空气就有可能被击穿。乘客阴雨天打伞站在站台上，试估算伞尖与高压电网的距离为多少时空气可能被击穿（　　） 要点二　 等分法确定等势面与电场线1. 两个重要结论结论1：在匀强电场中，长度相等且相互平行的两线段端点间的电势差相等，如图甲所示，则UAB＝UDC（或φA－φB＝φD－φC），同理可知，UAD＝UBC。 2. 确定电场方向的方法先由等分法确定电势相等的点，画出等势线，然后根据电场线与等势面垂直画出电场线，且电场线的方向由电势高的等势面指向电势低的等势面。【典例2】　如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面。现将电荷量为1×10－8 C的正点电荷从A点移到B点，静电力做的功为3×10－6 J，将另一电荷量为1×10－8 C的负点电荷从A点移到C点，克服静电力做的功为3×10－6 J。（1）UAB、UAC、UBC各为多少？答案：300 V　300 V　0　 （2）画出电场线方向；答案：如解析图所示　解析：由（1）中分析知BC为一条等势线，所以电场线垂直于BC，设D为BC的中点，则电场线方向由A指向D，如图所示。 答案：1×104 V/m  1. 如图所示，a、b、c、d是匀强电场中的四个点，它们正好是一个平行四边形的四个顶点，电场线与平行四边形所在的平面平行。已知a点的电势是2 V，b点的电势是5 V，c点的电势是9 V。由此可知，d点的电势为（　　）解析：　匀强电场中，在同一方向上每前进相同的距离，电势的改变量相等，故φa－φd＝φb－φc，代入数据有2 V－φd＝5 V－9 V，解得φd＝6 V，故A正确。2. 如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，A、B、C三点电势分别为1.0 V、2.0 V、3.0 V，正六边形所在平面与电场线平行，则下列说法错误的是（　　） 由上述分析可知，φE＝φB＝2.0 V，φD＝φC＝3.0 V，则电子从E点移到D点，电场力做的功为WED＝q（φE－φD），代入数据得WED＝－1.6×10－19×（2.0－3.0）J＝1.6×10－19 J，再结合静电力做功与电势能变化的关系可知，D正确。   【典例3】　如图所示为某一不规则带电体及其电场中的两条电场线，已知ab＝bc＝ef，Uab＝50 V，则下列选项正确的是（　　）解析：由带电体电荷分布的特征可知越尖锐的地方电荷的密度越大，电场强度越大，电场线分布越密，等差等势面也越密。画出题中带电体电场线和等差等势面的剖面图，如图所示。由图可知Uab＞Ubc，Uef＞Uab，则Ubc＜50 V，Uef＞50 V，A、B、C错误，D正确。 1. 如图所示的同心圆是点电荷电场中的一组等势线，一个电子只在电场力作用下沿着直线由A向C运动时的速度越来越小，B为线段AC的中点，则有（　　）解析：　由A到C，电子的速度越来越小，可知其动能越来越小，电势能越来越大，电场力对其做负功，则电子应顺着电场线运动，即电场线方向由A到C，由此可知这是由负电荷形成的电场，因此越靠近负电荷，电场线越密，电场强度也就越大，电子所受电场力也就越大，选项A、B错误；因为此电场不是匀强电场，越靠近场源电荷场强越强，所以UAB＜UBC，即φA－φB＜φB－φC，所以φA＋φC＜2φB，选项C错误，D正确。2. （多选）如图所示，实线为电场线，虚线为等势线，且AB＝BC，电场中A、B、C三点的电场强度分别为EA、EB、EC，电势分别为φA、φB、φC，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有（　　）解析：　沿电场线方向，电势越来越低，所以A点电势最高，C点电势最低，A正确；电场线越密集的地方电场强度越强，由图可知，C点电场强度最强，A点电场强度最弱，B错误；由于BC间的电场强度大于AB间的电场强度，由U＝Ed可知，UAB＜UBC，C正确，D错误。教学效果·勤检测强化技能 查缺补漏 031. 如图所示，在匀强电场中，A、B两点相距10 cm，E＝100 V/m，AB与电场线方向的夹角θ＝120°，则A、B两点间的电势差为（　　） 2. 如图所示，在匀强电场中有a、b、c、d四点，它们处于同一圆周上，且ac、bd分别是圆的直径。已知a、b、c三点的电势分别为φa＝9 V，φb＝15 V，φc＝18 V，则d点的电势为（　　）解析：　因为a、c，b、d为圆的直径，可求得圆心O点的电势为13.5 V，则UbO＝1.5 V，由UbO＝Uod＝1.5 V，可得φd＝12 V。3. 如图所示，在△ABC中，∠B为直角，∠A＝60°，AB＝4 cm，空间中存在一匀强电场，其方向平行于△ABC所在的平面，A、B、C三点的电势分别为0 V、2 V、8 V，则该电场的电场强度为（　） 4. （多选）如图所示，A、B两板间电压为600 V，A板带正电并接地，A、B两板间距离为12 cm，C点离A板4 cm，下列说法正确的是（　　） 5. 如图所示，电场中的一簇电场线关于y轴对称分布，O点是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则（　　）解析：　假设有一正电荷由P点只在静电力作用下移动到M点，由图可知静电力与运动方向成锐角，静电力做正功，电势能减少，故电势降低，故A错误；电场线的疏密程度表示电场的强弱，M点处的电场线比P点的稀疏，故M点处的电场强度比P点的小，两者方向也不同，故B错误；根据U＝Ed可知，OM和NO的距离相等，由于NO间的电场更强，故NO间的电势差更大，故C错误；负电荷由M点运动到O点，所受静电力方向与运动方向相同，所以静电力做正功，故D正确。 04课时训练·提素能分层达标 素养提升考点一　电势差与电场强度的关系1. 关于静电场，下列结论普遍成立的是（　　）解析：　电场强度大的地方电势不一定高，二者没有必然联系，选项A错误；电场中任意两点间的电势差与电场强度有关，也与这两点在电场方向上的距离有关，选项B错误；电场强度的方向由高电势处指向低电势处且指向电势降落最快的方向，选项C正确；将正点电荷从电场强度为零的一点移至电场强度为零的另一点，例如将正点电荷由等量同种正点电荷连线中点处移至无穷远处，电场力做功不为零，选项D错误。2. 某匀强电场的等势面分布图如图所示，每两个相邻等势面相距2 cm，则电场强度E的大小和方向分别为（　　） 3. 如图所示，在匀强电场中虚线为电场线，O、A、B、C四点共线，且AB＝2OA＝2BC＝6 cm，θ＝60°。已知A点电势为零，一电子在O点电势能为－6 eV，则下列说法正确的是（　　） 4. 如图所示，匀强电场中有三个竖直等势面，从左到右电势分别为－10 V、0 V、10 V，A、B两点间相距2.5 cm，A、B连线与等势面的夹角为53°，求该匀强电场的场强。答案：1 000 V，方向水平向左 考点二　利用公式U＝Ed定性分析非匀强电场5. 如图所示为某建筑物上的避雷针和带电云层之间的电场线分布示意图，a、b、c是同一电场线上的点，且ab＝bc，则（　　）解析：　电场线方向指向云层，则云层带负电，A项错。电场线的密度越大，电场强度越大，故Ea＞Eb＞Ec，B项错。ab＝bc，但由题图可知该电场并非匀强电场，故a、b间与b、c间电势差不相等，C项错。云层带负电，地面则可视为带正电，当云层上的负电荷导入大地时，因电流方向与负电荷运动方向相反，即电流从避雷针流向云层，D项对。6. 电子束焊接机中的电场线如图中虚线所示，K为阴极，A为阳极，两极之间的距离为d。在两极之间加上高压U，有一电子在K极由静止被加速向A极运动。不考虑电子重力，元电荷为e，则下列说法正确的是（　　） 考点三　等分法确定等势面与电场线7. 如图所示，a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。电场线与矩形所在的平面平行。已知a点的电势是20 V，b点的电势是24 V，d点的电势是4 V。由此可知，c点的电势为（　　）解析：　在匀强电场中，任意一簇平行线上等距离的两点的电势差相等，所以Uba＝Ucd，所以c点电势为8 V。8. 匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1 m，D为AB的中点，如图所示。已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为14 V、6 V和2 V。设电场强度大小为E，一电荷量为1×10－6 C的正点电荷从D点移到C点电场力所做的功为W，则（　　）  9. 如图，空间直角坐标系Oxyz处于一个匀强电场中，a、b、c三点分别在x、y、z轴上，且到坐标原点O的距离均为10 cm。现将一带电荷量q＝0.2 C的负点电荷从b点分别移动到a、O、c三点，静电力做功均为1 J。则该匀强电场的电场强度大小为（　　） 10. 如图所示，梯形abdc位于某匀强电场所在平面内，两底角分别为60°、30°，cd＝2ab＝4 cm。已知a、b两点的电势分别为4 V、0，将电荷量q＝1.6×10－3 C的正电荷由a点移动到c点，克服静电力做功6.4×10－3 J。下列关于电场强度的说法正确的是（　　） 11. 如图所示，直角梯形ABCD位于水平向右的匀强电场中，AB＝0.4 m、BC＝0.3 m，BC边和AD边均水平。将一电荷量q＝－2×10－7 C的负点电荷从A点移动到C点，该点电荷克服静电力做的功W0＝1.8×10－6 J。求：（1）B、C两点间的电势差UBC；答案：9 V　 （2）匀强电场的电场强度的大小E。答案：30 V/m解析：根据匀强电场中电势差与电场强度的关系有UBC＝Ed，解得E＝30 V/m。12. 如图所示，M、N两极板间匀强电场的场强大小E＝2.4×104 N/C，方向竖直向上。电场中A、B两点相距10 cm，A、B连线与电场方向的夹角θ＝60°，A点和M板间距为2 cm。（1）此时UAB等于多少？答案：1 200 V　 （2）一点电荷的电荷量q＝5×10－8 C，它在A、B两点的电势能之差为多少？若M板接地，A点电势是多少？B点电势是多少？答案：6×10－5 J　－480 V－1 680 V 谢谢观看!
