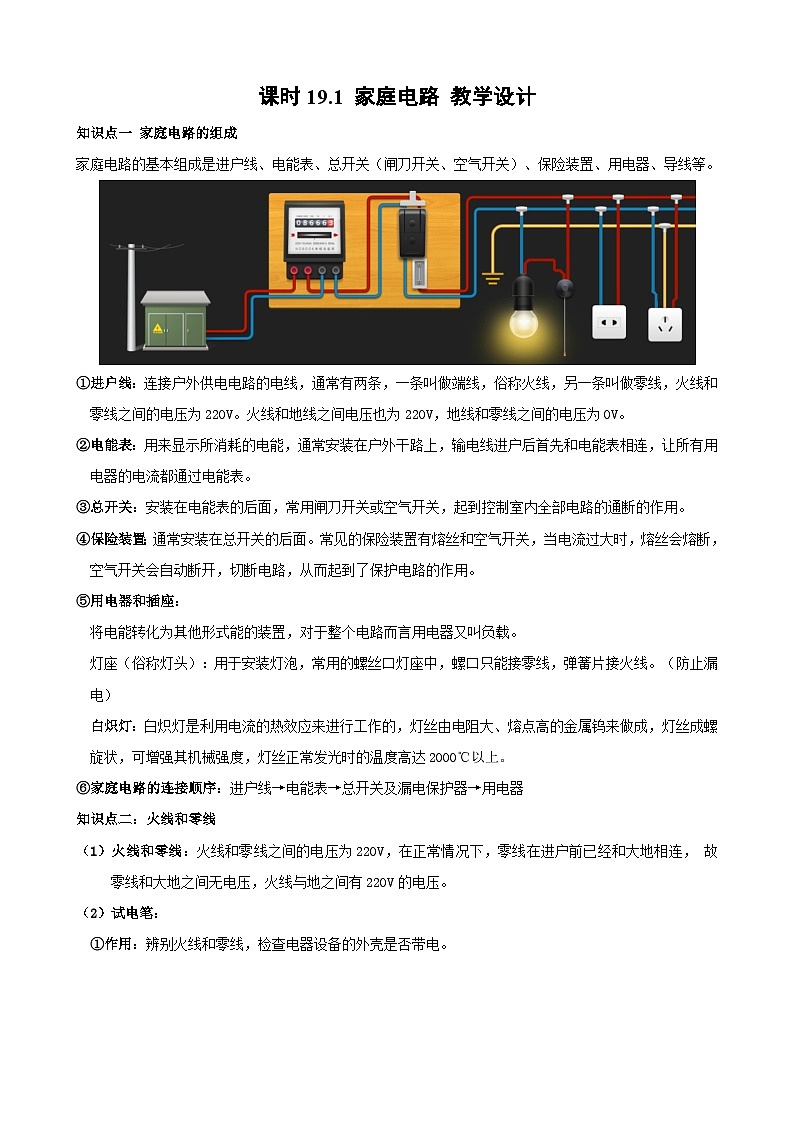

家庭电路的基本组成是进户线、电能表、总开关（闸刀开关、空气开关）、保险装置、用电器、导线等。
①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线，火线和零线之间的电压为220V。火线和地线之间电压也为220V，地线和零线之间的电压为0V。
②电能表：用来显示所消耗的电能，通常安装在户外干路上，输电线进户后首先和电能表相连，让所有用电器的电流都通过电能表。
③总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路的通断的作用。
④保险装置：通常安装在总开关的后面。常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到了保护电路的作用。
⑤用电器和插座：
将电能转化为其他形式能的装置，对于整个电路而言用电器又叫负载。
灯座（俗称灯头）：用于安装灯泡，常用的螺丝口灯座中，螺口只能接零线，弹簧片接火线。（防止漏电）
白炽灯：白炽灯是利用电流的热效应来进行工作的，灯丝由电阻大、熔点高的金属钨来做成，灯丝成螺旋状，可增强其机械强度，灯丝正常发光时的温度高达2000℃以上。
⑥家庭电路的连接顺序：进户线→电能表→总开关及漏电保护器→用电器
知识点二：火线和零线
（1）火线和零线：火线和零线之间的电压为220V，在正常情况下，零线在进户前已经和大地相连， 故零线和大地之间无电压，火线与地之间有220V的电压。
（2）试电笔：
①作用：辨别火线和零线，检查电器设备的外壳是否带电。

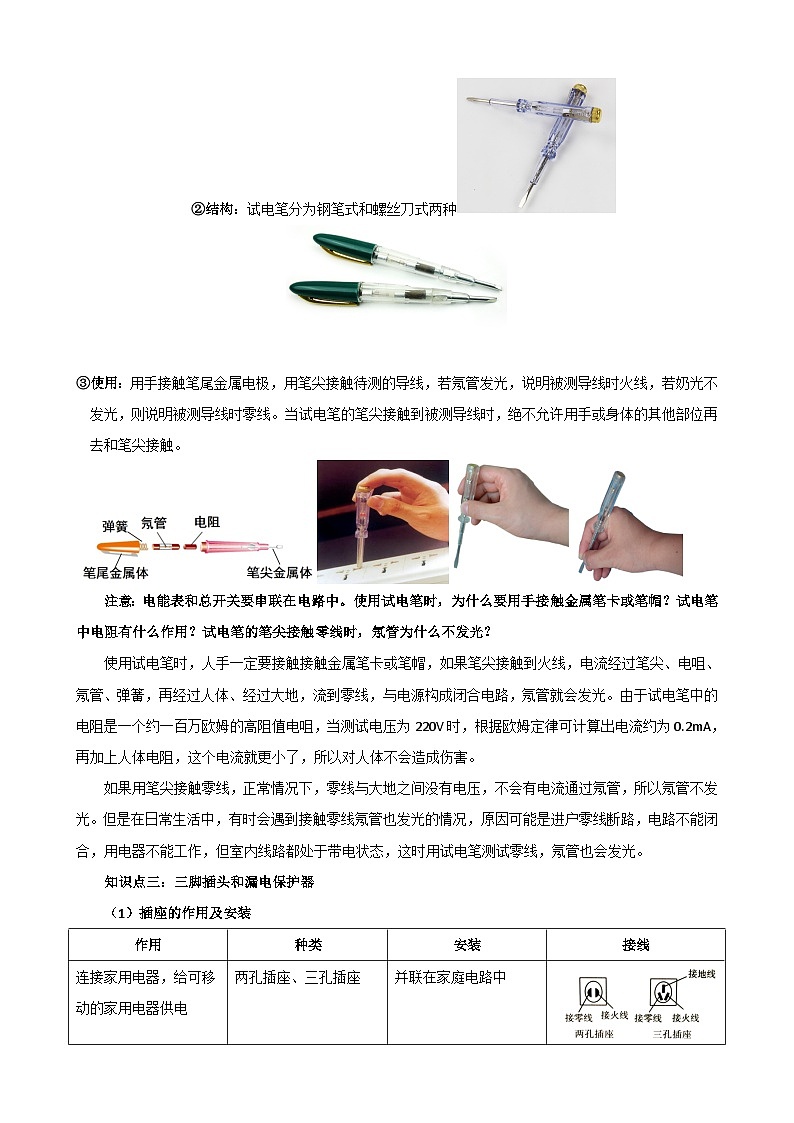

②结构：试电笔分为钢笔式和螺丝刀式两种
③使用：用手接触笔尾金属电极，用笔尖接触待测的导线，若氖管发光，说明被测导线时火线，若奶光不发光，则说明被测导线时零线。当试电笔的笔尖接触到被测导线时，绝不允许用手或身体的其他部位再去和笔尖接触。
注意：电能表和总开关要串联在电路中。使用试电笔时，为什么要用手接触金属笔卡或笔帽？试电笔中电阻有什么作用？试电笔的笔尖接触零线时，氖管为什么不发光？
使用试电笔时，人手一定要接触接触金属笔卡或笔帽，如果笔尖接触到火线，电流经过笔尖、电咀、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。由于试电笔中的电阻是一个约一百万欧姆的高阻值电咀，当测试电压为220V时，根据欧姆定律可计算出电流约为0.2mA，再加上人体电阻，这个电流就更小了，所以对人体不会造成伤害。
如果用笔尖接触零线，正常情况下，零线与大地之间没有电压，不会有电流通过氖管，所以氖管不发光。但是在日常生活中，有时会遇到接触零线氖管也发光的情况，原因可能是进户零线断路，电路不能闭合，用电器不能工作，但室内线路都处于带电状态，这时用试电笔测试零线，氖管也会发光。
知识点三：三脚插头和漏电保护器
插座的作用及安装
三脚插头的接线原理与作用
接线原理：三脚插头与三孔插座相对应，其中一条接火线（通常用L表示），一条接零线（通常用N表示），第三条和用电器的金属外壳相连（标有E字样）。
作用：三脚插头中接火线和零线的两条导线的另一端节用电部分（如洗衣机中的电动机），为用电部分供电；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。如果金属外壳没有接地，当用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳相连，人体接触外壳等于接触了火线，就会发生触电事故。如果金属外壳用导线接地，即使外壳带电，电流也会从接地流入大地，漏电保护器会自动切断电路，不致对人体造成伤害。
三脚插头中接用电器金属外壳的那个脚要长一些的原因：中间的脚稍长一些，大约长出3mm左右，可以在插插头时家用电器的金属外壳先接地线，拔插头时，最后离开金属外壳，即使家用电器发生漏电事故，人体也不会触电。
漏电保护器
①作用：发生漏电时，自动切断电路，保证人身的安全；
②原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关自动断开。
③空气开关起到了开关和保险丝的作用：当电路中电流过大时，会自动切断电路，起到了保护电路的作用。
安装家庭电路，注意的事项
①先确定火线和零线，然后在火线的干路上接入保险装置，当电流过大时会自动切断电路，保护用电器。
②家庭电路中的各插座、灯泡都相互并联在电路中，电灯与控制该电灯的开关串联在同一条支路上，并且开关要接在火线和电灯之间（因为当断开开关，电灯里就没有电了，相反，如果开关接在零线和电灯之间，开关断开了，电灯中还是有电）。这样在开关断开时，开关缩控制的电灯和火线脱离，人碰到灯牌等部位，不会造成触电事故。
③灯口的螺旋套一定要接在零线上，因为在正常工作下，零线时接地的，与地之间没有电压，在更换灯泡时，即使不小心碰到螺旋套也不会发生触电事故。螺旋套灯泡尾部中心金属块一定要通过开关连接在火线上。
从安全角度出发，连接家庭电路时应掌握以下规范：①家庭电路各组成部分的连接顺序不能颠倒；②保险丝串联接在火线上；③幵关必须接在火线与用电器之间；④灯口的连接方法是火线接灯口顶端，零线接灯口的螺旋套；⑤两孔插座的接线要求是“左零右火”，三孔插座的接线要求是“左零右火上接地”；⑥画图时必须用直尺和铅笔，所作的线要横平竖直；⑦实线相接的地方必须用实点。
当堂检测
1．下列家庭电路中，连接符合安全用电要求的是（ ）
A．B．
C． D．
2．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
3．小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是
A．开灯后，测电笔接触A，B点时，氖管都发光
B．开灯后，测电笔接触A，B点时，氖管都不发光
C．熄灯后，测电笔接触A，B点时，氖管都发光
D．熄灯后，测电笔接触A，B点时，氖管都不发光
4．图是某家庭电路的一部分，下列说法正确的是
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
二、填空题
5．空气开关是______________起作用，当两线间电流太大就会自动跳闸。漏电保护装置是_______起作用，如果人接触火线，有额外电流没有通过零线，里面的电磁装置会自动触发，也会跳闸。
6．试电笔构造如图所示。氖管中充有稀薄的氖气，当电压达到一定值时，氖气就会导电。电流从一个电极流到另一个电极时，氖气就会发出红光。如果被测的导线是_______线，氖管就发光，如果是_______线，氖管就不变会有电流，就不会发光。


7．插座与用电器一样并联在电路中，分为两孔插座和三孔插座。两孔插座：左_____线_______线， 三孔插座左____线，右_______线上接地线。
8．测量用户在一定时间内消耗的电能，进户线第一个就要安装_______。
9．一根零线用字母_______表示，零线进户前已经与_______相连。一根火线也叫_______，火线与零线之间有220V电压；零线与大地之间没有电压；火线与大地之间有_______V电压。
10．家庭电路是由_______、______、______、______、____、____、______组成的。
作用
种类
安装
接线
连接家用电器，给可移动的家用电器供电
两孔插座、三孔插座
并联在家庭电路中
参考答案
1．B
【解析】AC．家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC不符合题意；
BD．为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B符合题意、D不符合题意．
2．B
【解析】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；
D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．
3．A
【解析】AB．开灯后，开关闭合，A、 B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；
CD．熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生；
故选A。
【点睛】
家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光．
4．B
【解析】A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，所以接触A点时氖管会发光，B点与火线没有直接接触也没有间接接触，所以接触B点时氖管不会发光，故B正确；
C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误；
D、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，则保险丝烧断，故D错误．
5．零线与火线 火线
【解析】[1][2]空气开关是零线与火线起作用，当两线间电流太大就会自动跳闸。漏电保护装置是火线起作用，如果人接触火线，有额外电流没有通过零线，里面的电磁装置会自动触发，也会跳闸。
6．火 零
【解析】[1][2]火线与大地间有电压，零线与大地间没有电压，因此当被测导线是火线时，氖管才发光，零线时，氖管不发光。
7．零 火 零 火
【解析】[1][2][3][4]插座都是左零右火上接地。三孔上接地。即左边接零线，右边接火线，上边接地线。
8．电能表
【解析】电能表是测量用户在一定时间内消耗的电能。进户线第一个就要安装电能表。
9．N 大地 端线 220
【解析】[1][2][3][4]进户线有两根，一根是零线，用字母N表示，零线进户前已经与大地相连，另一根是火线也叫端线，用字母L表示，火线与零线间电压为220V，火线与大地之间电压也是200V。
10．进户线 电能表 总开关 保险装置 插座 开关 用电器
【解析】[1][2][3][4][5][6][7]家庭电路是由进户线、电能表、总开关、保险装置、插座、开关、用电器组成的。
