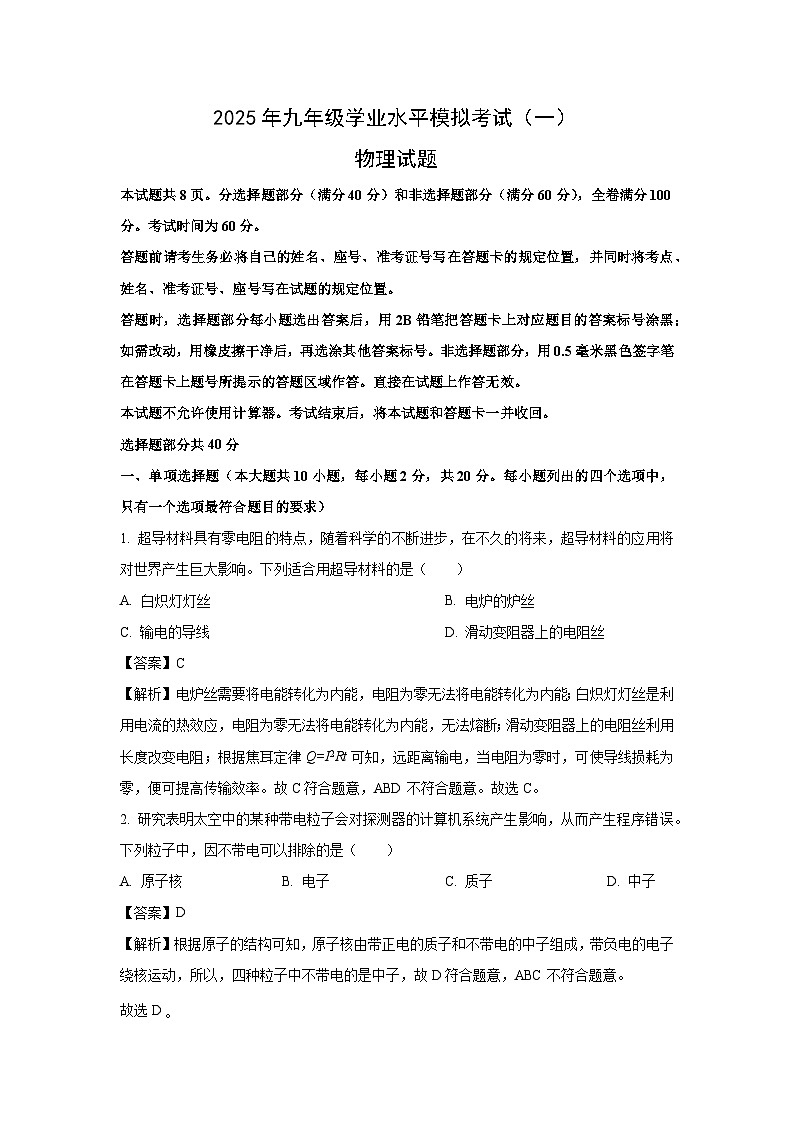

2025年山东省济南市钢城区中考一模物理试题（解析版）

这是一份2025年山东省济南市钢城区中考一模物理试题（解析版），共18页。
答题前请考生务必将自己的姓名、座号、准考证号写在答题卡的规定位置，并同时将考点、姓名、准考证号、座号写在试题的规定位置。
答题时，选择题部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。非选择题部分，用0.5毫米黑色签字笔在答题卡上题号所提示的答题区域作答。直接在试题上作答无效。
本试题不允许使用计算器。考试结束后，将本试题和答题卡一并收回。
选择题部分共40分
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题列出的四个选项中，只有一个选项最符合题目的要求）
1. 超导材料具有零电阻的特点，随着科学的不断进步，在不久的将来，超导材料的应用将对世界产生巨大影响。下列适合用超导材料的是（ ）
A. 白炽灯灯丝B. 电炉的炉丝
C. 输电的导线D. 滑动变阻器上的电阻丝
【答案】C
【解析】电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能；白炽灯灯丝是利用电流的热效应，电阻为零无法将电能转化为内能，无法熔断；滑动变阻器上的电阻丝利用长度改变电阻；根据焦耳定律Q=I2Rt可知，远距离输电，当电阻为零时，可使导线损耗为零，便可提高传输效率。故C符合题意，ABD不符合题意。故选C。
2. 研究表明太空中的某种带电粒子会对探测器的计算机系统产生影响，从而产生程序错误。下列粒子中，因不带电可以排除的是（ ）
A. 原子核B. 电子C. 质子D. 中子
【答案】D
【解析】根据原子的结构可知，原子核由带正电的质子和不带电的中子组成，带负电的电子绕核运动，所以，四种粒子中不带电的是中子，故D符合题意，ABC不符合题意。
故选D

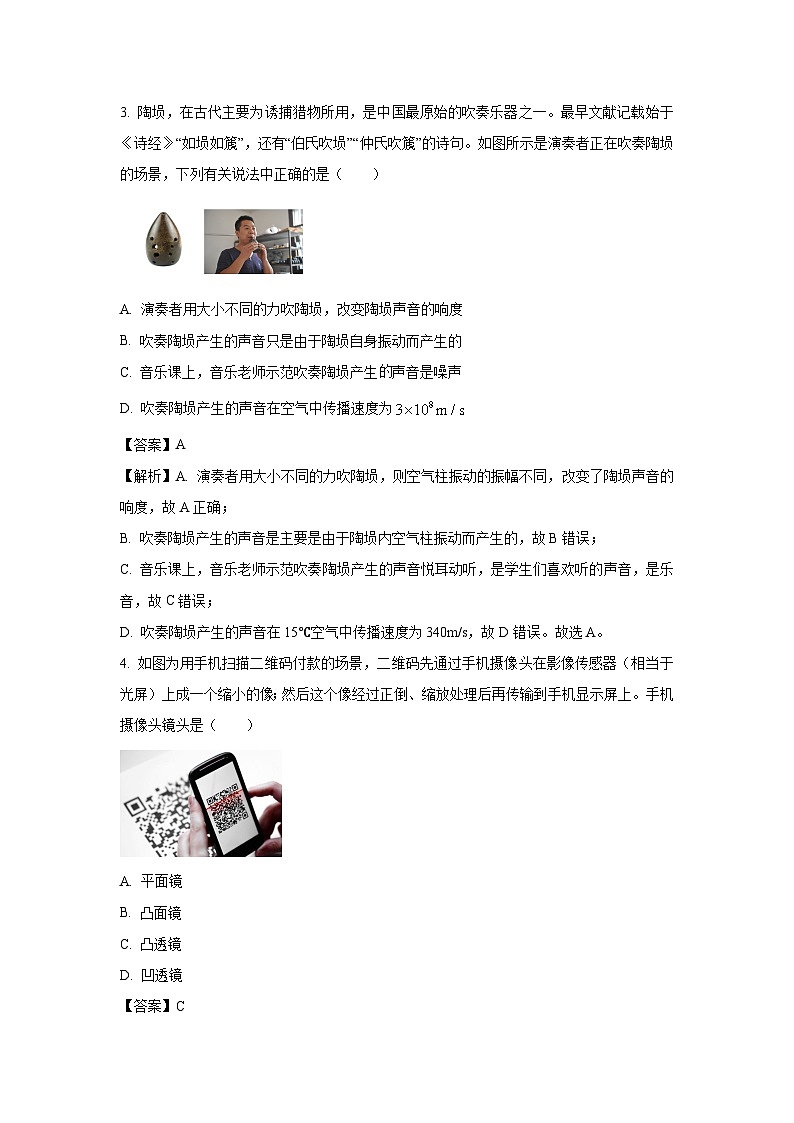

3. 陶埙，在古代主要为诱捕猎物所用，是中国最原始的吹奏乐器之一。最早文献记载始于《诗经》“如埙如篪”，还有“伯氏吹埙”“仲氏吹篪”的诗句。如图所示是演奏者正在吹奏陶埙的场景，下列有关说法中正确的是（ ）
A. 演奏者用大小不同的力吹陶埙，改变陶埙声音的响度
B. 吹奏陶埙产生的声音只是由于陶埙自身振动而产生的
C. 音乐课上，音乐老师示范吹奏陶埙产生声音是噪声
D. 吹奏陶埙产生的声音在空气中传播速度为
【答案】A
【解析】A. 演奏者用大小不同的力吹陶埙，则空气柱振动的振幅不同，改变了陶埙声音的响度，故A正确；
B. 吹奏陶埙产生的声音是主要是由于陶埙内空气柱振动而产生的，故B错误；
C. 音乐课上，音乐老师示范吹奏陶埙产生的声音悦耳动听，是学生们喜欢听的声音，是乐音，故C错误；
D. 吹奏陶埙产生的声音在15℃空气中传播速度为340m/s，故D错误。故选A。
4. 如图为用手机扫描二维码付款的场景，二维码先通过手机摄像头在影像传感器（相当于光屏）上成一个缩小的像；然后这个像经过正倒、缩放处理后再传输到手机显示屏上。手机摄像头镜头是（ ）
A. 平面镜
B. 凸面镜
C. 凸透镜
D. 凹透镜
【答案】C

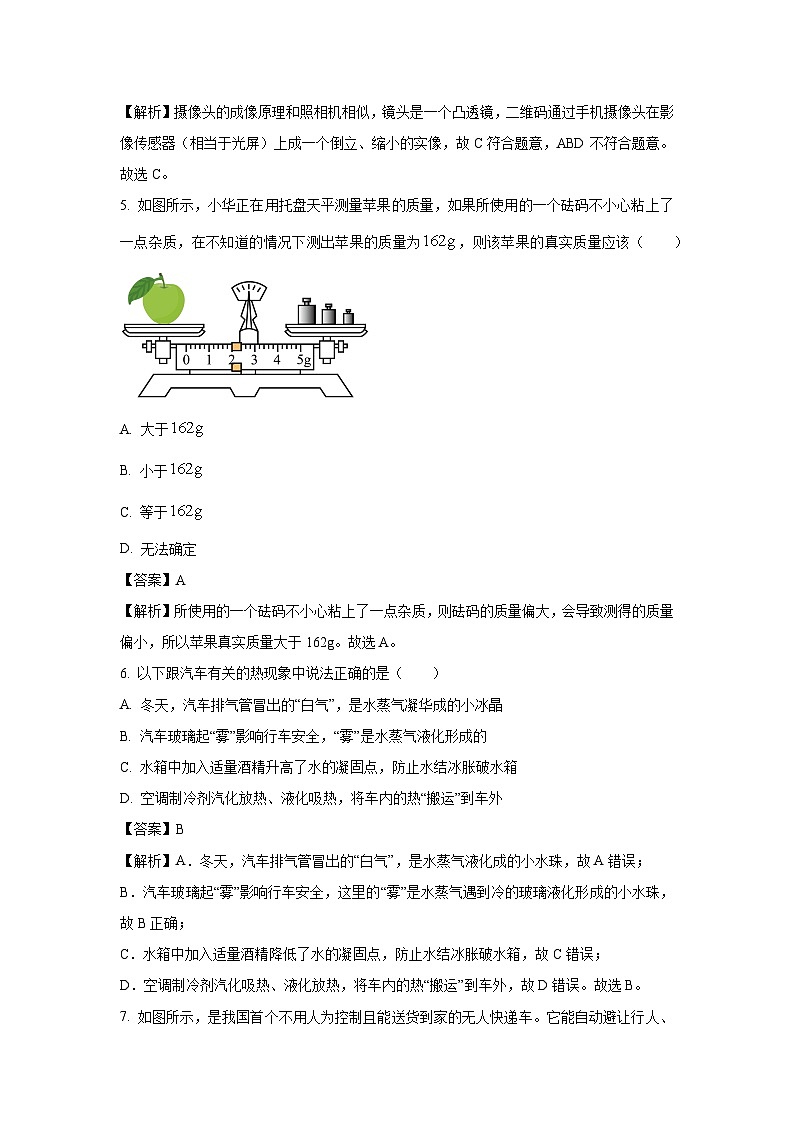

【解析】摄像头的成像原理和照相机相似，镜头是一个凸透镜，二维码通过手机摄像头在影像传感器（相当于光屏）上成一个倒立、缩小的实像，故C符合题意，ABD不符合题意。故选C。
5. 如图所示，小华正在用托盘天平测量苹果的质量，如果所使用的一个砝码不小心粘上了一点杂质，在不知道的情况下测出苹果的质量为，则该苹果的真实质量应该（ ）
A. 大于
B. 小于
C. 等于
D. 无法确定
【答案】A
【解析】所使用的一个砝码不小心粘上了一点杂质，则砝码的质量偏大，会导致测得的质量偏小，所以苹果真实质量大于162g。故选A。
6. 以下跟汽车有关的热现象中说法正确的是（ ）
A. 冬天，汽车排气管冒出的“白气”，是水蒸气凝华成的小冰晶
B. 汽车玻璃起“雾”影响行车安全，“雾”是水蒸气液化形成的
C. 水箱中加入适量酒精升高了水的凝固点，防止水结冰胀破水箱
D. 空调制冷剂汽化放热、液化吸热，将车内的热“搬运”到车外
【答案】B
【解析】A．冬天，汽车排气管冒出的“白气”，是水蒸气液化成的小水珠，故A错误；
B．汽车玻璃起“雾”影响行车安全，这里的“雾”是水蒸气遇到冷的玻璃液化形成的小水珠，故B正确；
C．水箱中加入适量酒精降低了水的凝固点，防止水结冰胀破水箱，故C错误；
D．空调制冷剂汽化吸热、液化放热，将车内的热“搬运”到车外，故D错误。故选B。
7. 如图所示，是我国首个不用人为控制且能送货到家的无人快递车。它能自动避让行人、车辆，还能乘电梯、叫门。当快递车在水平路面上匀速行驶时，下列说法正确的是（ ）
A. 快递车受到的重力与快递车对地面的压力是一对平衡力
B. 快递车受到的重力与地对快递车的支持力是一对平衡力
C. 快递车对地的压力与地对快递车的支持力是一对平衡力
D. 快递车受到的重力与快递车受到的牵引力是一对平衡力
【答案】B
【解析】A．快递车受到的重力与快递车对地面的压力受力物体不同，不是一对平衡力，故A错误；
B．快递车受到的重力与地对快递车的支持力受力物体相同，大小相等，方向相反，作用在同一直线上，是一对平衡力，故B正确；
C．快递车对地的压力与地对快递车的支持力受力物体不同，不是一对平衡力，故C错误；
D．快递车受到的重力与快递车受到的牵引力不在同一直线上，不是一对平衡力，故D错误。故选B。
8. 关于安全用电，以下描述正确的是（ ）
A. 使用测电笔时，手指不能接触试电笔金属体的笔尾
B. 控制电灯的开关与灯串联，并且开关要直接接零线
C. 带金属外壳的家用电器，其金属外壳没必要接地
D. 高压输电线比较危险，如果靠近容易造成电弧触电
【答案】D
【解析】A．使用测电笔时，手指必须接触试电笔金属体的笔尾，但是不能接触笔尖，故A错误；
B．控制电灯的开关与灯串联，并且开关要接在灯和火线之间，故B错误；
C．带金属外壳的家用电器，其金属外壳必须要接地，防止外壳漏电时发生触电事故，故C错误；
D．高压输电线比较危险，如果靠近，在不接触的情况下也容易造成电弧触电，故D正确。故选D。
9. 一定质量的物体在水平拉力的作用下沿同一水平面直线运动，物体运动的路程s与时间t图像如图所示，根据图像，下列判断正确的是（ ）
A. 物体在0~3s做匀速直线运动，3~6s做变速直线运动
B. 0~3s物体所受到的拉力等于3~6s物体所受到的拉力
C. 0~3s物体受平衡力的作用，3~6s物体不受平衡力的作用
D. 0~3s拉力对物体所做的功大于3~6s拉力对物体所做的功
【答案】B
【解析】A．物体在0~3s时间段内的路程-时间图像是一条直线，做匀速直线运动，3~6s时间段内的路程-时间图像也是一条直线，也做匀速直线运动，故A错误；
BC．0~6s，物体在水平拉力的作用下沿同一水平面做匀速直线运动，则它一直受到平衡力作用，拉力和摩擦力是一对平衡力，同一水平面上摩擦力不变，则拉力也不变，所以，0~3s物体所受到的拉力等于3~6s物体所受到的拉力，故B正确，C错误；
D．0~3s物体运动的路程小于3~6s物体运动的路程，拉力不变，0~3s拉力对物体所做的功小于3~6s拉力对物体所做的功，故D错误。故选 B。
10. 两只完好无损的灯泡L1和L2按如图方式连接，将开关S1和S2同时闭合，则（ ）
A. 两灯泡L1和L2是串联连接的
B. 电流表A1测量灯泡L2的电流
C. 电流表A2测量干路中的电流
D. 断开开关S1后，L2亮度不变
【答案】D
【解析】如图所示，两灯并列连接，分别在两条不同支路上，两灯泡L1和L2是并联的；电流表A1串联在干路中，测干路电流；电流表A2串联在L1支路中，测量L1支路电流；S1在L1支路中，两支路互不影响，断开开关S1后，L2亮度不变，故ABC不符合题意，D符合题意。故选D。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。）
11. 下列是某个初三学生对相关数据作出的估计，与实际相符的是（ ）
A. 成人身高大约为17dmB. 他从一楼走到三楼做功约3600J
C. 家用冰箱正常工作的电流约为5AD. 人体正常体温值约为36.8℃
【答案】ABD
【解析】A．成人身高大约为17dm=170cm，故A符合题意；
B．中学生重约600N，从一楼走到三楼，升高的高度约6m，做功约W=Gh=600N×6m=3600J
故B符合题意；
C．家用冰箱正常工作的电流约为1A，故C不符合题意；
D．人体正常体温值约为36.8℃，变化幅度很小，故D符合题意。故选ABD。
12. “赏中华诗词、寻文化基因、品生活之美”，《中国诗词大会》深受观众的青睐。关于下列诗句与涉及到的物理知识，对应正确的是（ ）
A. “池水映明月，潭清疑水浅”中的“疑水浅”是由于光从空气射向水面时发生了折射
B. “蓬头稚子学垂纶，侧坐莓苔草映身”中蓬头稚子钓鱼时用的鱼竿是费力杠杆
C. “花气袭人知骤暖，鹊声穿树喜新晴”中的“花气袭人”是花香分子无规则运动现象
D. “飞流直下三千尺，疑是银河落九天”中的“飞流直下”是水的重力势能转化为动能
【答案】BCD
【解析】A．潭底反射的光线从水中射入空气中时，在水面处发生折射，人逆着折射后的光线看到的是潭底的虚像，比实际位置浅，故A错误；
B．鱼竿使用时动力臂小于阻力臂，属于费力杠杆，故B正确；
C．“花气袭人”是扩散现象，是花香分子不停地做无规则运动造成的，故C正确；
D．水下落时，水的质量不变，高度变小，速度变大，重力势能变小，动能变大，“飞流直下”是水的重力势能转化为动能，故D正确。故选 BCD。
13. 2023年5月28日，国产大型飞机C919首次商业飞行圆满成功，如图，C919正在加速向上爬升（假设不计燃油消耗）。此过程中下列说法正确的是（ ）
A. 随着海拔高度的增加，飞机舱外大气压逐渐增大
B. 该飞机的动能增大，重力势能增大，机械能增大
C. 该飞机所受到的重力和空气对飞机的浮力合力为零
D. 机翼上方气体流速较大，气体对机翼上表面的压强较小
【答案】BD
【解析】A．随着海拔高度的增加，飞机舱外大气压逐渐减小，故A错误；
B．C919正在加速向上爬升时，该飞机的质量不变，速度和高度增大，动能增大，重力势能增大，则它的机械能增大，故B正确；
C．该飞机所受到的重力远大于空气对飞机的浮力，这两个力的合力不为零，故C错误；
D．机翼上方气体流速较大，气体对机翼上表面的压强较小，下方空气流速较小，压强较大，形成向上的升力，故D正确。故选 BD。
14. 如图甲为小刚设计的一个天然气泄漏检测电路，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R₀为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A. 天然气浓度增大，电压表示数变小
B. 天然气浓度增大，电压表与电流表示数比值不变
C. 天然气浓度增大，电路消耗的总功率变小
D. 天然气浓度减小，电流表示数变小
【答案】BD
【解析】ABC．如图，气敏电阻和定值电阻串联，电压表测定值电阻两端电压，电流表测电路中电流。当天然气浓度增大时，气敏电阻变小，电路总电阻变小，电源电压不变，电路中电流变大，电流表示数变大；根据U=IR可知，定值电阻两端电压变大，电压表示数变大，电压表与电流表示数的比值等于定值电阻的阻值，比值不变；根据P=UI可知，电路消耗的总功率变大，故AC错误，B正确；
D．当天然气浓度减小时，气敏电阻变大，电路总电阻变大，电源电压不变，电流表示数变小，故D正确。故选 BD。
15. 2023年5月30日，神舟16号载人飞船从酒泉卫星发射中心发射升空，随后与天和核心舱对接形成组合体。3名航天员在轨驻留154天，其间进行了1次出舱活动和中国空间站第4次太空授课活动，配合完成空间站多次货物出舱任务，为空间站任务常态化实施奠定了基础。下列有关说法正确的是（ ）
A. 图甲：火箭发动机是一种热机，所用燃料的热值很大，燃料燃烧时将内能转化为化学能
B. 图乙：神舟16号与天和核心舱对接过程中，以天和核心舱为参照物，神舟16号是运动的
C. 图丙：我们能接收到航天员在中国空间站中进行的太空授课，是通过电磁波传递过来的
D. 图丁：神舟16号返回舱高速进入大气层，由于与大气剧烈摩擦，此过程中机械能不守恒
【答案】BCD
【解析】A．图甲，燃料燃烧时消耗化学能，将化学能转化为内能，故A错误；
B．神舟16号与天和核心舱对接过程中，神舟16号与天和核心舱之间的空间位置发生改变，所以以天和核心舱为参照物，神舟16号是运动的，故B正确；
C．电磁波的传播不需要介质，且电磁波可以传递信息，所以我们能接收到航天员在中国空间站中进行的太空授课，是通过电磁波传递过来的，故C正确；
D．神舟16号的返回舱高速进入大气层，与大气剧烈摩擦，此过程中有部分机械能转化为内能，所以机械能不守恒，故D正确。故选BCD。
非选择题部分共60分
16. 尽管原子核非常小且十分牢固，但却蕴含着巨大的能量——核能，利用原子核发生_____________时产生的核能来发电是人们和平利用核能的一个重要方向；核能属于____________（选填“可再生”或“不可再生” ） 能源。
【答案】 裂变 不可再生
【解析】[1]人类利用核能的方式有两种，一种为核裂变，是用中子轰击较大的原子核生成两个中等大小的原子核，从而释放出能量；另一种为核聚变，两个较小的核合成一个较大的原子核，从而释放出能量。人们和平利用核能的一个重要方向--核电站是利用原子核发生裂变释放出的核能来发电的。
[2]从能源是否可再利用的角度可分为可再生能源和不可再生能源，化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
17. 如图所示是某一沿海城市和某一内陆城市年气温变化曲线。沿海地区与内陆温差变化不同的原因主要是水的___________引起的，曲线甲表示的是___________（选填“沿海”或“内陆”）城市的年气温变化曲线。
【答案】 比热容大 内陆
【解析】 [1]沿海地区与内陆温差变化不同的原因主要是水的比热容大，沿海的水较多，内陆的砂石较多，相同质量的水和砂石相比，吸引或放出相同热量时，水的温度变化较小，所以，沿海地区的温差小。
[2]如图，甲曲线的温度变化较大，是内陆城市的年气温变化曲线。
18. 小铁球从斜面上自由释放，当滚到水平桌面上后，由于具有________，小球在桌面上继续运动。但当它经过磁体附近时，其运动方向发生了改变，如图所示。此现象说明力可以改变物体的________。
【答案】 惯性 运动状态
【解析】[1]小铁球从斜面上自由释放，当滚到水平桌面上后，由于具有惯性，会保持原有的运动状态，所以小球在桌面上继续运动。
[2]当它经过磁体附近时，铁球受到磁体的磁力的作用，其运动方向发生了改变，说明力可以改变物体的运动状态。
19. 2024年1月1日，全球首艘5G邮轮，中国首艘国产大型邮轮“爱达·魔都”号从吴淞口国际邮轮港顺利开启首航。该邮轮全长323.6米，满载排水量为1.355×105吨，有24层楼高，2125间客房，最多可载乘客5246人。则这艘邮轮满载时所受水的浮力为___________N；到达某港口，卸去货物后，邮轮在水中要___________一些（选填“上浮”或“下沉”）。（取g=10N/kg）
【答案】 上浮
【解析】[1]根据阿基米德原理可知，这艘邮轮满载时所受水的浮力为
[2]邮轮处于漂浮状态，受到的浮力等于重力，到达某港口，卸去货物后，邮轮的总重减小，受到的浮力减小，则它排开水的体积减小，在水中要上浮一些。
20. 如图所示，一个重40N的铅球飞行过程中在空中划出一道美丽的弧线，请画出此刻该铅球所受重力的示意图。
【答案】
【解析】铅球受到的重力大小为40N，方向竖直向下，作用点在它的重心，作图如下：
21. 破壁机是一种将果蔬细胞壁打破，可以更好地促进人体消化和吸收的一款食品加工设备。某品牌破壁机（如图）设置了安全开关和工作开关；当杯体放在主机上时自动闭合，此时安全指示灯L亮起；需要再闭合，电动机才能启动，此时安全指示灯L和电动机同时工作。请在答题卡指定启动位置画出此设计电路图。（电源已画出）
【答案】
【解析】当杯体放在主机上时自动闭合，此时安全指示灯L亮起；需要再闭合，电动机才能启动，说明灯与电动机并联，接在电动机所在支路上，接在干路上，控制整个电路，如图所示
22. “全碳气凝胶”固体材料是我国科学家研制的迄今为止世界上最“轻”的材料，其坚固耐用程度不亚于高强度的合金材料，能承受1400℃的高温，而密度只有3kg/m3。已知某飞机采用高强度合金材料制造，需要20m3的合金1.2×105kg，若采用相同体积的“全碳气凝胶”代替该合金材料，则需要“全碳气凝胶”的质量是多少？
【答案】60kg
【解析】解：由得，“全碳气凝胶”的质量是
答：需要“全碳气凝胶”的质量是60kg。
23. 如图所示为某次研学游所用的一辆校车。校车和师生的总质量约为5000kg，校车轮胎与地面总接触面积是2500cm2。该校车从学校出发，沿平直公路以15m/s的速度匀速行驶了30min，到达研学基地，校车发动机的牵引力约2000N。取g=10N/kg，通过计算回答：
（1）研学基地离学校的距离是多少？
（2）这辆校车对水平地面的压强是多大？
（3）从学校到研学基地，该校车发动机牵引力的功率是多少？
【答案】（1）
（2）
（3）
【解析】【小问1详解】
研学基地离学校的距离是
【小问2详解】
这辆校车对水平地面的压强是
【小问3详解】
从学校到研学基地，该校车发动机牵引力的功率是
24. 如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量大小的关系图如图乙所示。已知电源电压为8V保持不变。
（1）当托盘为空时，R2电阻多大？
（2）若托盘为空时，电流表示数为，求定值电阻R1的阻值；
（3）若放入某物体后，电流表示数为，求该物体的质量大小。
【答案】（1）500Ω；
（2）300Ω；
（3）800g
【解析】解：（1）当托盘为空时，m=0kg，由图乙可知R2=500Ω。
（2）此时电流表示数为0.01A，R1和R2串联接入电路，则由欧姆定律可知此时的总电阻为
所以定值电阻R1的大小为
（3）当电流表示数为0.02A时，电路中的总电阻为
则此时的阻值大小为
由图乙可知，此时物体的质量为800g。
答：（1）当托盘为空时，R2电阻为500Ω；
（2）定值电阻R1的阻值为300Ω；
（3）该物体的质量大小为800g。
25. 小阳利用如图甲所示的实验装置，探究光反射时的规律，其中ENF是两块纸板连接起来的一个平面且与平面镜垂直放置。
（1）保持入射光的位置不变，把纸板F向后折（如图乙所示），观察现象。改变入射角的大小，多次重复上述实验过程，发现仍然找不到反射光，这说明___________；
（2）如图丙所示，标有角度的半圆形硬纸板ENF竖直放置，平面镜紧贴硬纸板水平放置，用激光笔贴着硬纸板射出一束光沿着AO方向射向平面镜，经镜面反射后会沿着___________（选填“OB”、“OC”、“OD”或“DO”）方向射出；
（3）同组的小东同学分析实验数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角。你认为___________的结论正确，理由是___________。
【答案】（1）入射光线、法线、反射光线在同一平面内
（2）OD
（3）小聪 见解析
【解析】【小问1详解】
当纸板垂直放置且整个纸板处于同一平面内时，入射光线、法线及反射光线均在纸板显现，当F向后折，不与E在同一平面内时，看不到反射光线，表明入射光线、法线及反射光线在同一平面内。
【小问2详解】
用激光笔贴着硬纸板射出一束光沿着AO方向射向平面镜，根据量角器的测量，入射角为60°，根据光的反射定律，反射角等于入射角，此时反射角也为60°，故经镜面反射后会沿着OD方向射出。
【小问3详解】
[1][2]在反射现象中，先有入射光线，再有反射光线，即先有入射角，再有反射角，故只有说反射角等于入射角，故小聪的说法是正确的。
26. 小雨在做“探究影响滑动摩擦力大小的因素”实验时，结合生活中的现象，猜想影响滑动摩擦力大小的因素可能有：
猜想一：接触面所受的压力大小；猜想二：接触面的粗糙程度
（1）如图1甲所示，将一个木块放在水平长木板上，用弹簧测力计沿水平方向___________拉动，根据___________可知滑动摩擦力的大小等于拉力的大小；
（2）如图1乙所示，在木块上放一个重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数，可探究得出___________；
（3）小雨猜想滑动摩擦力大小还与速度大小有关。她设计了如图2甲所示的实验装置，传送带速度可以自由调节，物块始终相对地面静止，拉力传感器可以显示拉力大小。改变传送带速度，根据实验数据分别绘制出传送带的速度与时间（v-t）和拉力与时间（F-t）的关系图像。分析图2乙、丙两图可知，滑动摩擦力的大小与物体相对传送带运动速度的大小___________（选填“有关”或“无关”），理由是：___________。
【答案】（1）匀速 二力平衡
（2）接触面的粗糙程度一定时，压力越大，滑动摩擦力越大
（3）无关 见解析
【解析】小问1详解】
[1][2]根据二力平衡的知识，若木块做匀速直线运动，即用弹簧测力计沿水平方向匀速拉动木块，此时木块受到的摩擦力和弹簧测力计对它的拉力在水平方向是一对平衡力，两者大小相等、方向相反，在一条直线上，读出弹簧测力计的示数，就等于摩擦力的大小。
【小问2详解】
甲、乙两图中，接触面的粗糙程度相同，图乙中压力较大，弹簧测力计的示数较大，说明图乙中滑动摩擦力较大，因此可知：接触面的粗糙程度相同时，压力越大，滑动摩擦力越大。
【小问3详解】
[1][2]根据图像可知，在速度不同时，木块所受的拉力不变，木块相对于地面处于静止状态，此时拉力等于滑动摩擦力，所以摩擦力的大小是不变的，即滑动摩擦力的大小与物体运动速度大小无关，当速度发生变化时，压力和接触面粗糙程度不变，滑动摩擦力的大小不变。故滑动摩擦力的大小与物体相对传送带运动速度的大小无关，理由是：物体与传送带的相对滑动速度虽然变了，但压力与接触面粗糙程度没有变。
27. 小明和小亮两位同学在“探究电流与电压的关系”实验中，使用两节新干电池作为电源。
（1）如图甲所示的是小明根据电路图连接的实物电路，请你用笔画线代替导线把实物电路补画完整（要求滑片向左移动时，滑动变阻器接入的电阻变大）；
（2）开关闭合前，小明发现电流表的指针在零刻度线左侧，原因是___________；
（3）小亮确认电路无误后，先将滑动变阻器的滑片移到阻值最大端，再闭合开关。此实验中滑动变阻器的作用是保护电路和调节定值电阻的___________；
（4）闭合开关进行实验，当电流表的示数为0.5A时，电压表示数如图乙所示。小明多次实验，记录的数据如下表所示，可计算出此实验中使用的定值电阻的阻值为___________Ω。（小数点后保留一位）
【答案】（1） （2）电流表没有调零
（3）电压 （4）5.1
【解析】【小问1详解】
在“探究电流与电压的关系”实验中，滑动变阻器与定值电阻串联，滑片向左移动时，滑动变阻器接入的电阻变大，则应将滑动变阻器的右下角接线柱接入电路。电压表并联在定值电阻两端，由题意可知，电源为两节干电池，因此电压表应该选择小量程，如图所示：
【小问2详解】
开关闭合前，电路中没有电流，小明发现电流表的指针在零刻度线左侧，说明电流表没有调零。
【小问3详解】
在“探究电流与电压的关系”实验中，应控制定值电阻阻值一定，改变定值电阻两端电压，实验中通过改变滑动变阻器接入电路的阻值来改变电路中总电阻，从而改变电路中电流，进而改变定值电阻两端电压。
【小问4详解】
图乙中，电压表使用小量程，分度值为0.1V，示数为2.5V。根据表格数据可知,
,
则实验中使用的定值电阻的阻值为实验次数
1
2
3
4
5
电压/V
05
1.2
1.8
2.8
电流/A
0.1
0.24
0.34
0.5
0.56
