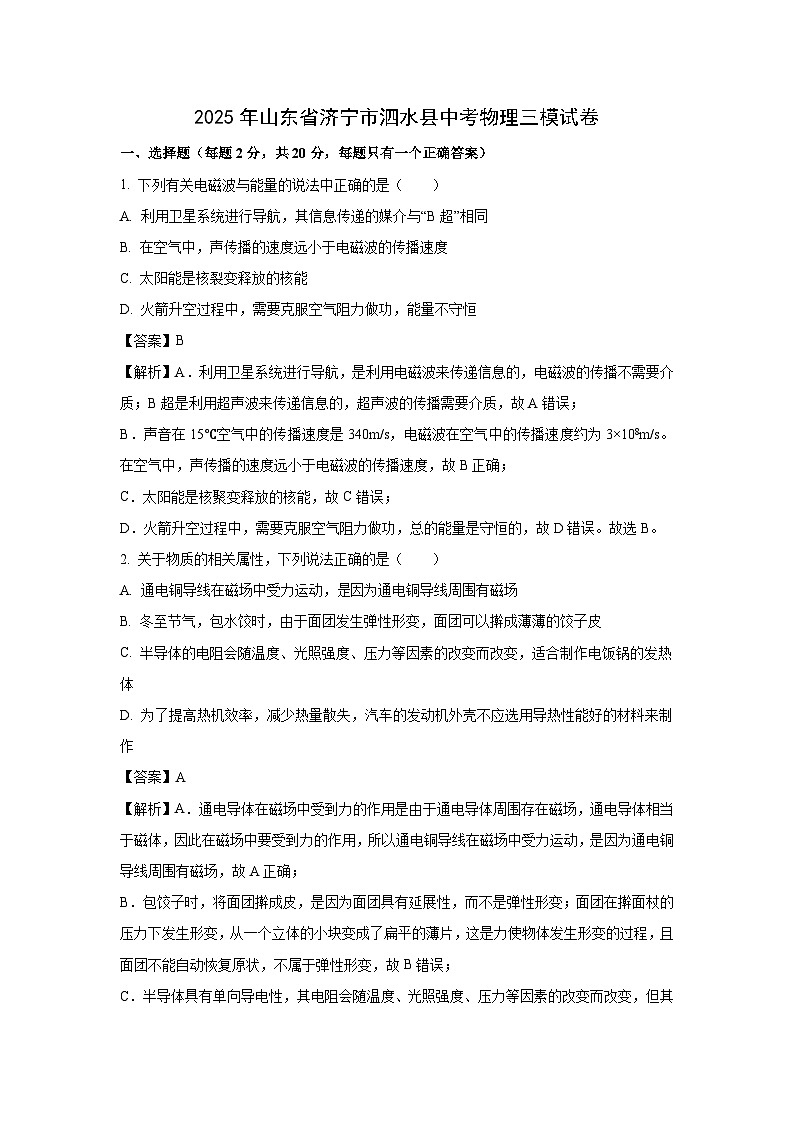

2025年山东省济宁市泗水县中考三模物理试题（解析版）

这是一份2025年山东省济宁市泗水县中考三模物理试题（解析版），共18页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。
1. 下列有关电磁波与能量的说法中正确的是（ ）
A. 利用卫星系统进行导航，其信息传递的媒介与“B超”相同
B. 在空气中，声传播的速度远小于电磁波的传播速度
C. 太阳能是核裂变释放的核能
D. 火箭升空过程中，需要克服空气阻力做功，能量不守恒
【答案】B
【解析】A．利用卫星系统进行导航，是利用电磁波来传递信息的，电磁波的传播不需要介质；B超是利用超声波来传递信息的，超声波的传播需要介质，故A错误；
B．声音在15℃空气中的传播速度是340m/s，电磁波在空气中的传播速度约为3×108m/s。在空气中，声传播的速度远小于电磁波的传播速度，故B正确；
C．太阳能是核聚变释放的核能，故C错误；
D．火箭升空过程中，需要克服空气阻力做功，总的能量是守恒的，故D错误。故选B。
2. 关于物质的相关属性，下列说法正确的是（ ）
A. 通电铜导线在磁场中受力运动，因为通电铜导线周围有磁场
B. 冬至节气，包水饺时，由于面团发生弹性形变，面团可以擀成薄薄的饺子皮
C. 半导体的电阻会随温度、光照强度、压力等因素的改变而改变，适合制作电饭锅的发热体
D. 为了提高热机效率，减少热量散失，汽车的发动机外壳不应选用导热性能好的材料来制作
【答案】A
【解析】A．通电导体在磁场中受到力的作用是由于通电导体周围存在磁场，通电导体相当于磁体，因此在磁场中要受到力的作用，所以通电铜导线在磁场中受力运动，是因为通电铜导线周围有磁场，故A正确；
B．包饺子时，将面团擀成皮，是因为面团具有延展性，而不是弹性形变；面团在擀面杖的压力下发生形变，从一个立体的小块变成了扁平的薄片，这是力使物体发生形变的过程，且面团不能自动恢复原状，不属于弹性形变，故B错误；

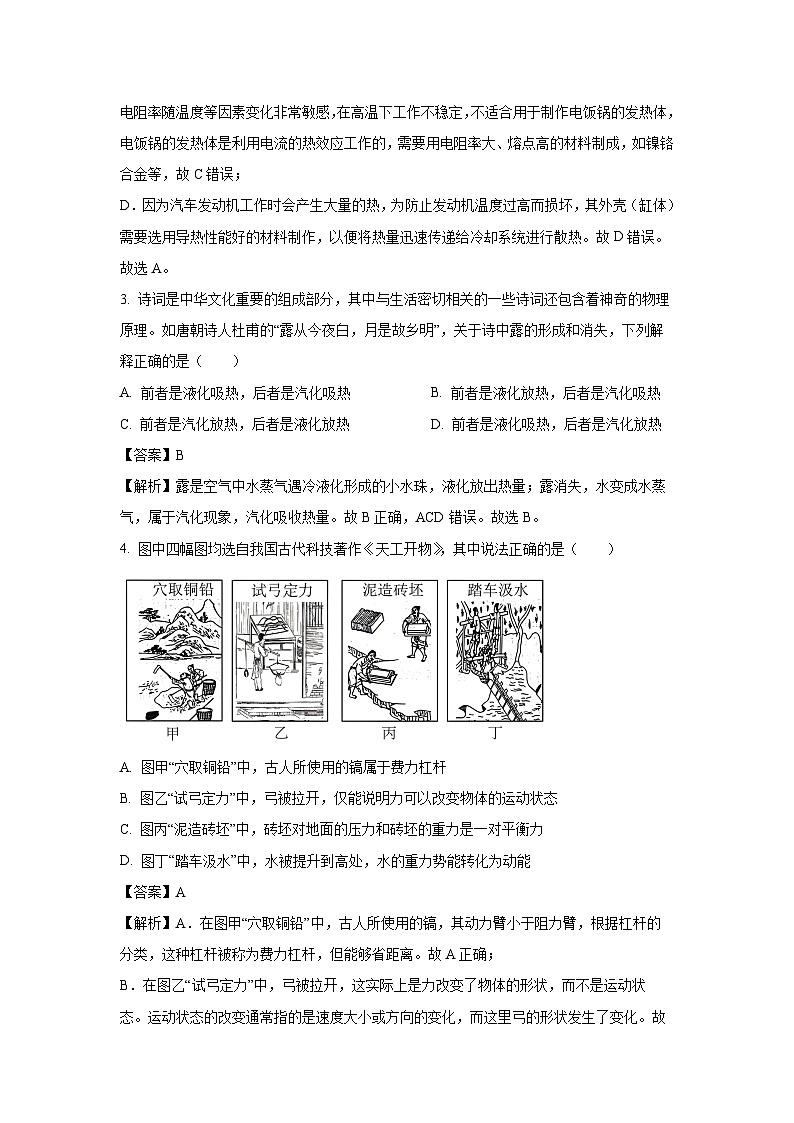

C．半导体具有单向导电性，其电阻会随温度、光照强度、压力等因素的改变而改变，但其电阻率随温度等因素变化非常敏感，在高温下工作不稳定，不适合用于制作电饭锅的发热体，电饭锅的发热体是利用电流的热效应工作的，需要用电阻率大、熔点高的材料制成，如镍铬合金等，故C错误；
D．因为汽车发动机工作时会产生大量的热，为防止发动机温度过高而损坏，其外壳（缸体）需要选用导热性能好的材料制作，以便将热量迅速传递给冷却系统进行散热。故D错误。
故选A。
3. 诗词是中华文化重要的组成部分，其中与生活密切相关的一些诗词还包含着神奇的物理原理。如唐朝诗人杜甫的“露从今夜白，月是故乡明”，关于诗中露的形成和消失，下列解释正确的是（ ）
A. 前者是液化吸热，后者是汽化吸热B. 前者是液化放热，后者是汽化吸热
C. 前者是汽化放热，后者是液化放热D. 前者是液化吸热，后者是汽化放热
【答案】B
【解析】露是空气中水蒸气遇冷液化形成的小水珠，液化放出热量；露消失，水变成水蒸气，属于汽化现象，汽化吸收热量。故B正确，ACD错误。故选B。
4. 图中四幅图均选自我国古代科技著作《天工开物》，其中说法正确的是（ ）
A. 图甲“穴取铜铅”中，古人所使用的镐属于费力杠杆
B. 图乙“试弓定力”中，弓被拉开，仅能说明力可以改变物体的运动状态
C. 图丙“泥造砖坯”中，砖坯对地面的压力和砖坯的重力是一对平衡力
D. 图丁“踏车汲水”中，水被提升到高处，水的重力势能转化为动能
【答案】A
【解析】A．在图甲“穴取铜铅”中，古人所使用的镐，其动力臂小于阻力臂，根据杠杆的分类，这种杠杆被称为费力杠杆，但能够省距离。故A正确；
B．在图乙“试弓定力”中，弓被拉开，这实际上是力改变了物体的形状，而不是运动状态。运动状态的改变通常指的是速度大小或方向的变化，而这里弓的形状发生了变化。故B错误；

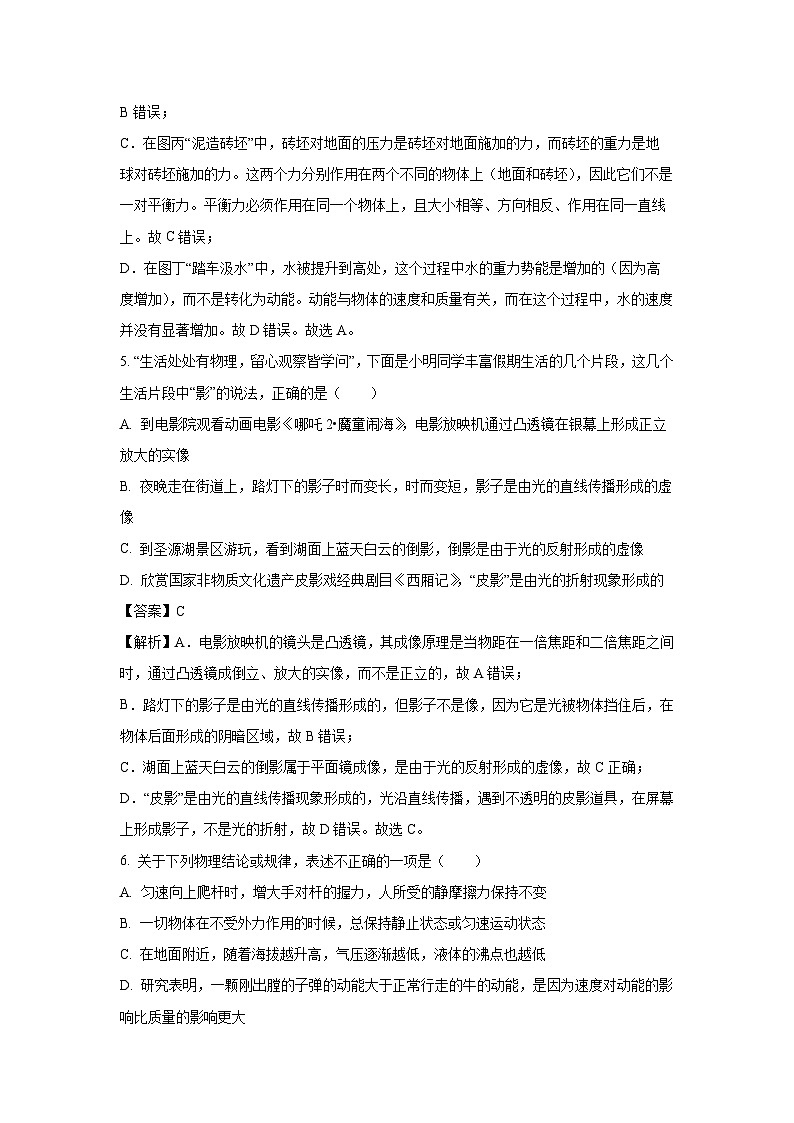

C．在图丙“泥造砖坯”中，砖坯对地面的压力是砖坯对地面施加的力，而砖坯的重力是地球对砖坯施加的力。这两个力分别作用在两个不同的物体上（地面和砖坯），因此它们不是一对平衡力。平衡力必须作用在同一个物体上，且大小相等、方向相反、作用在同一直线上。故C错误；
D．在图丁“踏车汲水”中，水被提升到高处，这个过程中水的重力势能是增加的（因为高度增加），而不是转化为动能。动能与物体的速度和质量有关，而在这个过程中，水的速度并没有显著增加。故D错误。故选A。
5. “生活处处有物理，留心观察皆学问”，下面是小明同学丰富假期生活的几个片段，这几个生活片段中“影”的说法，正确的是（ ）
A. 到电影院观看动画电影《哪吒2•魔童闹海》，电影放映机通过凸透镜在银幕上形成正立放大的实像
B. 夜晚走在街道上，路灯下的影子时而变长，时而变短，影子是由光的直线传播形成的虚像
C. 到圣源湖景区游玩，看到湖面上蓝天白云的倒影，倒影是由于光的反射形成的虚像
D. 欣赏国家非物质文化遗产皮影戏经典剧目《西厢记》，“皮影”是由光的折射现象形成的
【答案】C
【解析】A．电影放映机的镜头是凸透镜，其成像原理是当物距在一倍焦距和二倍焦距之间时，通过凸透镜成倒立、放大的实像，而不是正立的，故A错误；
B．路灯下的影子是由光的直线传播形成的，但影子不是像，因为它是光被物体挡住后，在物体后面形成的阴暗区域，故B错误；
C．湖面上蓝天白云的倒影属于平面镜成像，是由于光的反射形成的虚像，故C正确；
D．“皮影”是由光的直线传播现象形成的，光沿直线传播，遇到不透明的皮影道具，在屏幕上形成影子，不是光的折射，故D错误。故选C。
6. 关于下列物理结论或规律，表述不正确的一项是（ ）
A. 匀速向上爬杆时，增大手对杆的握力，人所受的静摩擦力保持不变
B. 一切物体在不受外力作用的时候，总保持静止状态或匀速运动状态
C. 在地面附近，随着海拔越升高，气压逐渐越低，液体的沸点也越低
D. 研究表明，一颗刚出膛的子弹的动能大于正常行走的牛的动能，是因为速度对动能的影响比质量的影响更大
【答案】B
【解析】A．匀速向上爬杆时，手与杆之间的摩擦是静摩擦力，此时静摩擦力与重力平衡，大小相等，重力不变，增加手的握力不会增大手对杆的摩擦力，故A正确，不符合题意；
B．根据牛顿第一定律：一切物体在没有受到外力作用的时候，总保持匀速直线运动状态或静止状态，故B错误，符合题意；
C．大气压随高度的增加而减小，水的沸点随气压的降低而降低，故C正确，不符合题意；
D．研究表明，一颗刚出膛的子弹的动能大于正常行走的牛的动能，牛的质量远远大于子弹的质量，说明速度对动能的影响比质量的影响更大，故D正确，不符合题意。故选B。
7. 为节约用纸，学校新学期安装了感应自动出纸装置。其工作过程如下：开关S闭合，装置处于待机状态，指示灯亮；用手遮挡感应区，电动机转动送纸。如下电路图中能满足要求的是（表示光敏元件，未被遮挡时电阻很小，相当于一根导线；被遮挡时，相当于断开的导线）（ ）
A. B.
C. D.
【答案】C
【解析】A．如图，开关S闭合，灯和电动机、光敏电阻串联，手未遮挡时，电路通路，指示灯亮，电动机工作，手遮挡时，电路断路，电动机不工作，故A不符合题意；
B．如图，开关S闭合，电动机和光敏电阻串联，再和灯并联，手未遮挡时，电动机通路可工作，指示灯亮，手遮挡时，电动机断路，电动机不工作，故B不符合题意；
C．如图，开关S闭合，电动机和光敏电阻并联，再和灯串联，手未遮挡时，电动机短路，不工作，指示灯亮，手遮挡时，电动机通路，电动机工作，故C符合题意；
D．如图，灯和光敏电阻并联，再和电动机串联，手未遮挡时，灯短路，灯不亮，电动机工作；手遮挡时，电动机工作，指示灯亮，故D不符合题意。故选C。
8. 用某滑轮组提升重物时，绳子自由端拉力做功随时间变化的关系如图所示，在20s内绳子自由端竖直匀速移动16m，重物竖直匀速上升4m。已知动滑轮总重100N，提升的物体重800N。关于该过程，下列说法正确的是（ ）
A. 绳子自由端拉力功率为200W
B. 额外功为400J
C. 绳子自由端拉力的大小为250N
D. 滑轮组的机械效率约为88.9%
【答案】AC
【解析】A．由图像可知，当时间为20s时，拉力做功为，则绳子自由端拉力的功率为
故A正确；
B．有用功
额外功
故B错误；
C．由可得，绳子自由端拉力的大小为
故C正确；
D．滑轮组的机械效率约为
故D错误。故选AC。
9. 如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法正确的是（ ）
A. 灯泡L的变暗B. 电流表A1示数变大
C. 电流表A2示数变小D. 电压表V示数变大
【答案】C
【解析】如图所示，小灯泡和滑动变阻器并联，电流表A1测通过滑动变阻器的电流，电流表A2测量干路电流，电压表V测电源电压；闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，滑动变阻器阻值变大，通过滑动变阻器的电流变小，电流表A1示数变小；由于并联电路各支路之间互不影响，所以，通过小灯泡的电流不变，小灯泡亮度不变，干路电流变小，电流表A2示数变小；电源电压不变，电压表V示数不变，故C正确，ABD错误。故选C。
10. 如图甲所示电路中，电源电压不变，电流表的量程为0~0.6A，电压表的量程为0~15V，灯泡L的额定电压为4V。第一次只闭合开关S、S1，滑片P从a端移到b端，图乙是滑动变阻器功率与电压表示数的关系图象；第二次只闭合开关S、S2，保证电路中所有元件都安全的前提下，最大范围内移动滑片P，图丙是在安全的前提下通过灯泡的电流与灯泡两端电压的关系图象。则下列说法正确的是（ ）
A. 定值电阻R0的阻值为20Ω
B. 电源电压为10V
C. 只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D. 只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10~50Ω
【答案】C
【解析】AB．只闭合开关S、S1，R0和滑动变阻器串联，由图乙结合串联分压规律得
解方程得
故AB错误；
C．只闭合开关S、S1，滑动变阻器的功率
即当滑动变阻器阻值等于R0的阻值时其功率最大，滑动变阻器的最大功率为
故C正确；
D．只闭合开关S、S2，灯L和滑动变阻器串联，由图丙知灯L正常发光时滑动变阻器接入电路的阻值最小，最小值为
因为电压表量程是0~15V，滑动变阻器滑片可滑至阻值最大处，即a端，由图乙可知，滑动变阻器的最大阻值是
在电路安全的情况下，滑动变阻器移动的阻值范围为5~50Ω，故D错误。故选C。
二、填空题（每空1分，共12分）
11. 由于液体和气体具有______，所以液体和气体内部向各个方向都有压强，如图所示为托里拆利实验的装置，将该装置从山脚下拿到山顶，保持玻璃管竖直，玻璃管中水银面的高度差将_____（选填“降低”、“升高”或“不变”）。
【答案】流动性 降低
【解析】[1]气体和液体都受到重力作用，且都具有流动性，所以除了向下有压强外，还向各个方向都有压强。
[2]托里拆利实验中，水银柱底部产生的压强等于外界大气压，大气压越高，能够支撑的水银柱越高。大气压随高度增大而减小，山顶的大气压比山脚小，若将该装置从山脚带到山顶，则玻璃管内水银柱的高度将降低。
12. 如图所示，一个用薄膜制成的水球放在一块长塑料板上，塑料板向下弯，水球对塑料板施加了向下的压力，该力的产生是因为___________发生了弹性形变，该力的作用效果是___________。
【答案】 水球 改变了塑料板的形状
【解析】[1]水球放在塑料板上，水球和塑料板相互接触发生弹性形变，所以水球对塑料板施加了一个向下的压力；
[2]水球对塑料板的压力使塑料板向下弯，说明该力的作用效果是使塑料板发生了形变，改变了塑料板的形状。
13. 如图甲、乙所示，在线圈转动过程中，经过图甲位置时，线圈左右两边所受的两个力不平衡的原因是这两个力__________；经过图乙位置的线圈恰好处于平衡位置，此时线圈由于______不会静止。
【答案】 不在同一直线上 惯性
【解析】[1]在线圈转动过程中，经过图甲位置时，由于线圈左右两边所处的磁场方向相同，通过的电流大小相同，但方向相反，则所受的两个力大小相同，方向相反，但不在同一直线上，不是一对平衡力，所以线圈左右两边所受的两个力不平衡的原因是这两个力不在同一直线上。
[2]经过图乙位置的线圈恰好处于平衡位置，此时线圈不会静止是因为线圈由于惯性要保持原来的运动状态。
14. 如图所示，将长短和粗细均相同、材料不同的金属丝分别接入电路中，发现把铜丝接入后，闭合开关，小灯泡发光较亮，这说明__________（选填“铜丝”或“镍铬合金丝”）的电阻较大。滑动变阻器是靠改变电阻丝接入电路中的_______来改变接入电路的电阻大小的。
【答案】 镍铬合金丝 长度
【解析】[1]将长短和粗细均相同、材料不同的金属丝分别接入电路中，发现把铜丝接入后，闭合开关，小灯泡发光较亮，说明电路电流较大，电路电阻较小，故铜丝的电阻较小，镍铬合金丝的电阻较大。
[2]根据滑动变阻器原理可知，滑动变阻器的电阻丝的材料和横截面积不变，通过移动滑片，改变电阻丝接入电路的长度来改变接入电路的电阻大小的。
15. 中药是中华文化的瑰宝。如图所示中医熬制中药时，药汤沸腾散发出浓郁药香，说明分子在_________________；时常选用砂锅而非铁锅，是因为砂锅的比热容比铁锅________（填“大”或“小”），在加热过程中升温较慢，能有效避免温度骤升破坏药性，从而更好地保留药材的有效成分。
【答案】 不停地做无规则运动 大
【解析】[1]熬制中药时，药汤沸腾散发出浓郁药香，这是分子在不停地做无规则运动，即扩散现象。
[2]砂锅的比热容比铁锅的比热容大，质量相同的砂锅和铁锅，吸收相同的热量，砂锅升高的温度较慢，能有效避免温度骤升破坏药性，从而更好地保留药材的有效成分。
16. 天然气的使用可以减少煤和石油的用量，改善环境污染问题。天然气将5kg的水从15℃加热到95℃需要吸收___________J的热量；若加热时的热效率为80%，则至少应完全燃烧___________m3的天然气。（已知水的比热容为4.2×103J/（kg·℃），天然气的热值为3.5×107J/m3）
【答案】 1.68×106 0.06
【解析】[1]根据可得，5kg的水从15℃加热到95℃需要吸收的热量为
[2]若加热时的热效率为80%，则天然气完全燃烧放出的热量为
则所需天然气的体积为
三.作图与实验题（17题4分，18题4分，19题3分，20题7分，共18分）
17. 如图一束光从空气射向玻璃砖，并穿过玻璃砖，画出这束光进入和离开玻璃砖的折射光线。
【答案】
【解析】一束光从空气中垂直射入玻璃砖，光的传播方向不会发生改变；然后光线在三角形玻璃砖的斜边斜射入空气中时会发生偏折，先过入射点用虚线作玻璃砖斜边的垂线为法线，根据光的折射定律，由于光在空气中传播速度快，在空气中的角大，折射角大于入射角，折射光线会远离法线，作图如下所示：
18. 如图所示是一款带风扇的吊灯，风扇和灯都可以独立工作。S1闭合灯亮；S2闭合风扇转动，风扇可以调节风速。（风扇用电动机的符号表示，电源已给出）请在方框内画出对应电路图。
【答案】
【解析】S1闭合灯亮；S2闭合风扇转动，说明灯泡和电动机能够独立工作，是并联。开关S1控制灯亮；开关S2控制风扇； 风扇可以调节风速，所以电动机、滑动变阻器应串联在电路中，如图所示：
19. 小明利用乒乓球做了很多物理实验。
（1）如图甲所示，用悬挂着的乒乓球接触正在发声的音叉，可观察到乒乓球被弹开，这说明声音是由物体 _______ 产生的；
（2）如图乙所示，用吸管对着两个乒乓球的中间吹气，两个乒乓球相互靠拢，说明空气在流速越大的地方，压强越_______；
（3）如图丙所示，当角α逐渐增大时，悬线与水平面的夹角将_______（填“增大”、“不变”或“减小”）；
（4）如图丁所示，瘪了的乒乓球放在热水里烫一烫可以恢复原状，在恢复原状的过程中，乒乓球内气体的密度_______（选填“变大”、“不变”或“变小”）。
【答案】（1）振动 （2）越小
（3）不变 （4）变小
【解析】【小问1详解】
此实验可以探究“声音是由物体振动产生的”；将正在发声的音叉紧靠悬线下的轻质小球，发现小球被多次弹起，这样做是为了把音叉的微小振动放大，便于观察，该现象说明了音叉在振动，声音是由物体振动产生的。
【小问2详解】
由于流体流速大的位置压强小，向乒乓球中间吹气时，乒乓球中间空气流速越大，压强越小，乒乓球外侧大气压不变，所以乒乓球外侧气体压强大于内侧气体压强，在压强差的作用下，乒乓球向中间靠拢。
【小问3详解】
由于浮力的方向总是竖直向上的，水平面始终保持水平，所以，随着α角的改变，悬线与水平面的夹角始终保持90°不变。
【小问4详解】
乒乓球泡在热水里，乒乓球慢慢恢复原状，体积变大，含有物质的多少不变，气体的质量不变，由知道，质量不变，体积变大，气体的密度减小。
20. 小迪同学利用弹簧测力计、烧杯、水（ρ水=1.0×103kg/m3）、未知密度的小石块、咸奶茶和不吸水的细线，巧妙地设计实验，完成了：
①浮力相关内容的复习；②测量内蒙古风味美食咸奶茶的密度。请完成下列问题：
（1）要测量小石块浸没在水中浮力，最合适的实验顺序是______（选填“A→B”或“B→A”）；
（2）根据上述实验数据计算出小石块的密度是______kg/m3；
（3）咸奶茶的密度表达式ρ茶=______（用F1、F2、F3、ρ水表示）。
【答案】（1）A→B
（2）
（3）
【解析】【小问1详解】
测量小石块浸没在水中的浮力的方法是：先测出小石块的重力G，然后把小石块浸没在水中，读数弹簧测力计的示数F示，则小石块受到的浮力为
若先把石块浸没水中测量，取出石块后，由于石块沾水，测量的重力偏大，浮力偏大，所以最合适的实验顺序是A→B。
【小问2详解】
小石块的质量为
小石块受到的浮力为
小石块的体积为
小石块的密度是
【小问3详解】
小石块在咸奶茶中受到的浮力
小石块排开奶茶的体积
根据阿基米德原理可得，咸奶茶的密度为
21. 在“探究电流与电压、电阻关系”的实验中，小美同学选用5Ω、10Ω、15Ω、20Ω、25Ω五个电阻，学生电源（电压恒为6V），“25Ω 1A”的滑动变阻器等器材，设计并连接了如图所示的电路。
（1）用笔画线代替导线按图甲所示电路图将图乙中实物电路连接完整（要求：滑动变阻器的滑片P向左移动时，电路中电流变大）；
（2）闭合开关，发现电压表和电流表均无示数，小美利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数，如果电路连接完好，只有一个元件有故障，该故障是 ____________；
（3）小美在五个电阻中选取其中一个来探究“电流与电压的关系”。
①将选取的电阻接入电路，闭合开关，移动滑片，并将实验数据记录在表一中，当电压表示数为2.8V时，电流表如图丙，电流为_________A，则小美选取的是_______Ω的电阻；
②根据表，分析数据可得出结论：____________________；
（4）接着小美继续利用图甲电路，将5Ω、10Ω、15Ω、20Ω、25Ω这五个电阻随机单独接入电路，探究电流与电阻的关系，实验中控制电阻两端的电压为2V不变。她用5Ω的电阻完成实验后，换用10Ω的电阻继续实验，滑动变阻器的滑片应向_____（选填“左”或“右”）调节。当接入25Ω的电阻时，她发现无论怎样调节滑片，电压表的示数都大于2V，若想完成实验，应更换一个最大阻值不小于_______Ω的滑动变阻器。
【答案】（1）
（2）滑动变阻器断路
（3）①. 0.28 10 ②.保持电阻一定时，电流与电压成正比
（4）右 50
【解析】【小问1详解】
实物电路连接滑动变阻器要“一上一下”接入电路，根据滑片P向左移动时电路中电流变大，即电阻变小，可知应将滑动变阻器的左下接线柱接入电路。将电源、开关、滑动变阻器、电阻、电流表串联，电压表并联在电阻两端，如图所示：
。
【小问2详解】
闭合开关，电压表和电流表均无示数，说明电路存在断路。用电压表检测，a、b之间和b、c之间电压表均有示数，表明a、b间和b、c间到电源是通路，那么断路的元件是滑动变阻器，所以故障是滑动变阻器断路。
【小问3详解】
①[1][2]由图丙可知，其量程为0~0.6A，分度值为0.02A，则电流表的示数为0.28A。根据欧姆定律可得，定值电阻的阻值为
所以小美选取的是10Ω的电阻。
②[3]由表格数据分析可得
则电压与电流的比值是一个定值，可得出结论：保持电阻一定时，电流与电压成正比。
【小问4详解】
[1]她用5Ω的电阻完成实验后，换用10Ω的电阻继续实验，定值电阻的阻值增大，根据串联分压原理可知，定值电阻的两端电压增大，即电压表的示数增大，由于需控制电阻两端的电压为2V不变，则需减小定值电阻的两端电压，根据串联电路的电压规律可知，需增大变阻器的两端电压，根据串联分压原理可知，需增大变阻器连入电路的电阻，所以，滑动变阻器的滑片应向右调节。
[2]当接入25Ω的电阻时，无论怎样调节滑片，电压表的示数都大于2V，说明滑动变阻器的最大阻值太小，为保持电压表示数为2V，可以更换一个最大阻值更大的滑动变阻器。当定值电阻为25Ω，电压表示数为2V时，根据串联电路分压原理和欧姆定律可得
即
则，所以应更换一个最大阻值不小于50Ω的滑动变阻器。
四.计算题（21题4分，22题6分，共10分）
22. 如图所示是某校班级用的某品牌桶装矿泉水，空桶的质量为1kg，善于观察的小明同学发现桶上标有“净含量20L”的字样。已知ρ水＝1.0×103kg/m3，求：
（1）该矿泉水桶装满水时，水重力是多少N？
（2）如果将水桶中的水倒净再装满酱油，桶和酱油的总质量为23kg，则酱油的密度是多少？
【答案】（1）200N
（2）1.1×103kg/m3
【解析】【小问1详解】
矿泉水桶装满水时水的体积V水=V=20L=20dm3=0.02m3
则水的质量m水=ρ水V水=1.0×103kg/m3×0.02m3=20kg
则水的重力G水=m水g=20kg×10N/kg=200N
【小问2详解】
由题意知，桶内酱油的质量m酱油=23kg-1kg=22kg
装满酱油时酱油的体积V酱油=V=0.02m3
则酱油的密度
23. 张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表为4V时，求：
（1）通过R0的电流；
（2）此时电路总电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数是多少API？
【答案】（1）0.8A；（2）15Ω；（3）50API
【解析】解：（1）由电路图可知，R0与R串联，电压表测R0两端的电压。当电压表示数U0＝4V时，通过电阻R0的电流
（2）串联电路中，各处的电流相等，电路电流
此时电路总电阻
（3）当电路中电流I'＝1.2A时，电路中的总电阻为
根据串联电路总电阻等于各分电阻之和可知
则
由图乙可知，此时空气污染指数为50API。
答：（1）通过R0的电流为0.8A。
（2）此时电路总电阻的阻值为15Ω。
（3）当电路中电流为1.2A时，空气污染指数为50API。
实验序号
1
2
3
4
5
电压U/V
1.6
2.0
2.4
2.8
3.0
电流I/A
0.16
0.20
0.24
0.30
