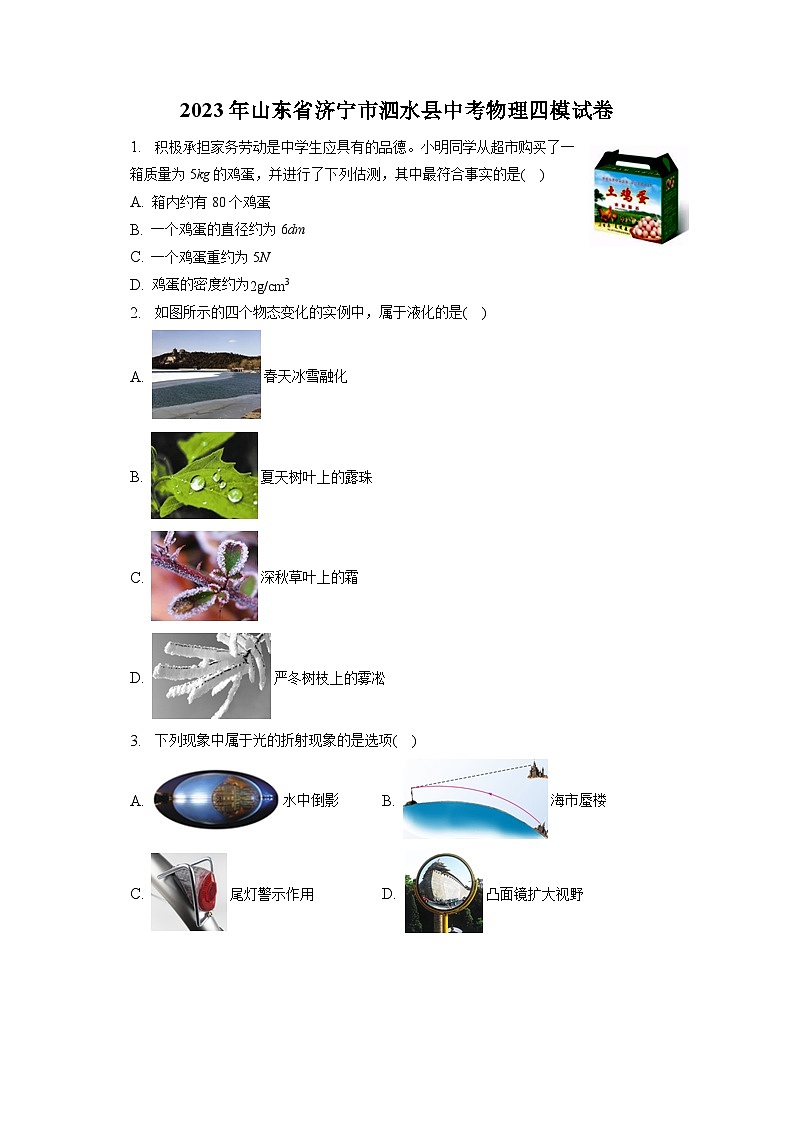

2023年山东省济宁市泗水县中考物理四模试卷
1. 积极承担家务劳动是中学生应具有的品德。小明同学从超市购买了一箱质量为5kg的鸡蛋，并进行了下列估测，其中最符合事实的是(    )
A. 箱内约有80个鸡蛋
B. 一个鸡蛋的直径约为6dm
C. 一个鸡蛋重约为5N
D. 鸡蛋的密度约为2g/cm3
2. 如图所示的四个物态变化的实例中，属于液化的是(    )
A. 春天冰雪融化
B. 夏天树叶上的露珠
C. 深秋草叶上的霜
D. 严冬树枝上的雾凇
3. 下列现象中属于光的折射现象的是选项(    )
A. 水中倒影 B. 海市蜃楼
C. 尾灯警示作用 D. 凸面镜扩大视野

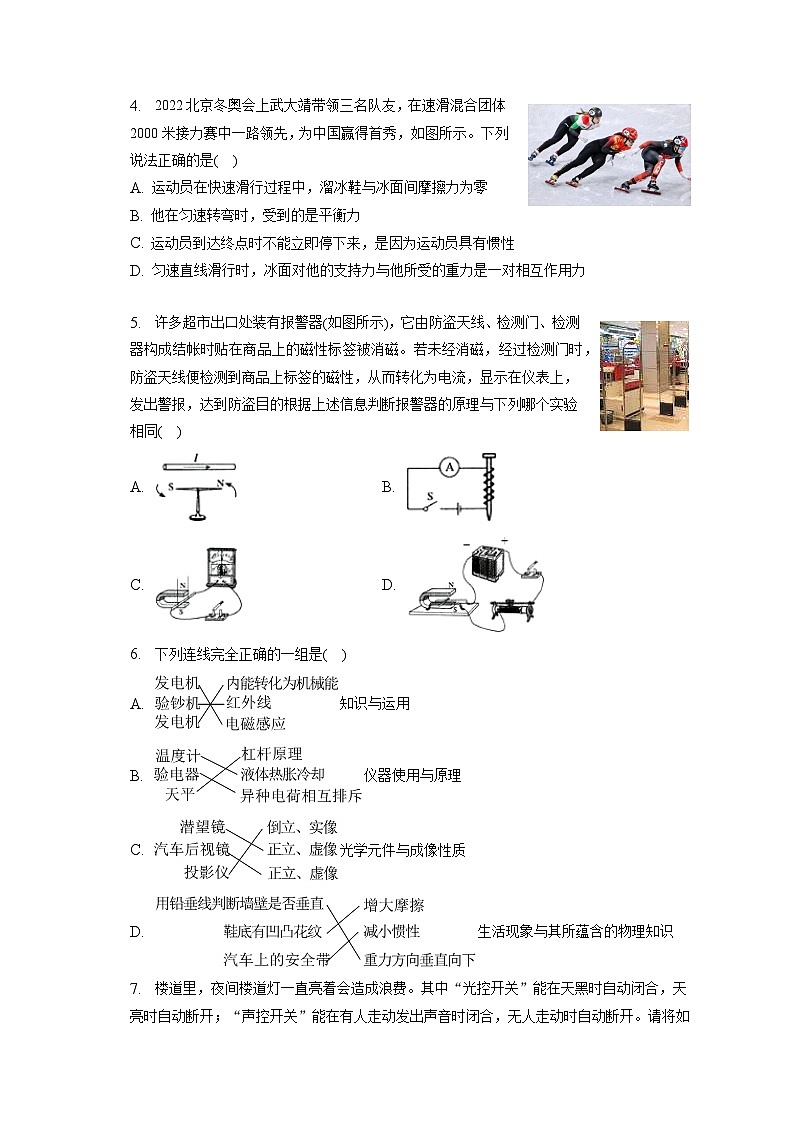

4. 2022北京冬奥会上武大靖带领三名队友，在速滑混合团体2000米接力赛中一路领先，为中国赢得首秀，如图所示。下列说法正确的是(    )
A. 运动员在快速滑行过程中，溜冰鞋与冰面间摩擦力为零
B. 他在匀速转弯时，受到的是平衡力
C. 运动员到达终点时不能立即停下来，是因为运动员具有惯性
D. 匀速直线滑行时，冰面对他的支持力与他所受的重力是一对相互作用力

5. 许多超市出口处装有报警器(如图所示)，它由防盗天线、检测门、检测器构成结帐时贴在商品上的磁性标签被消磁。若未经消磁，经过检测门时，防盗天线便检测到商品上标签的磁性，从而转化为电流，显示在仪表上，发出警报，达到防盗目的根据上述信息判断报警器的原理与下列哪个实验相同(    )
A. B.
C. D.
6. 下列连线完全正确的一组是(    )
A. 知识与运用
B. 仪器使用与原理
C. 光学元件与成像性质
D. 生活现象与其所蕴含的物理知识
7. 楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是(    )
A.
B.
C.
D.
8. 如图，拖车拉着小汽车从事故现场到达汽修厂(B点)，全程中路程与时间图像如图所示，下列说法正确的是(    )


A. 全程的平均速度是12m/s
B. 事故现场到汽修厂的距离是3km
C. 小汽车OA段受到的拉力大于其在OB段受到的拉力
D. OA段的平均速度大于OB段的平均速度
9. 如图在探究电流跟电阻关系的实验中，滑动变阻器的规格为“30Ω0.5A”，定值电阻为5Ω、10Ω、15Ω，实验数据见下表。下列关于实验的几种说法中正确的是(    )
实验次数
电阻R/Ω
电流I/A
1
5
0.3
2
10
0.15
3
15
0.10
①上述3次实验中，都是调节滑动变阻器使电压表的示数为1.5V
②要顺利完成这3次实验，电源电压不能超过4.5V
③如果只有6V电源，要顺利完成3次实验则定值电阻两端的电压不能低于2V
④用该实验器材只能探究电流与电压和电阻的关系
A. ① B. ①② C. ①②③ D. ①②③④
10. 如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9W，在乙图中灯L1的功率为16W.设灯丝电阻不变，下列说法中正确的是(    )
A. 甲、乙两图中灯L1两端的电压之比是1：3
B. L1、L2两灯灯丝电阻之比是3：4
C. 甲图中灯L1、L2的功率之比是3：1
D. 甲、乙两图电路消耗的总功率之比是9：16
11. 如图1是手机工具箱中的一款工具，根据图中显示的信息可知其测量的是声音的______(选填“音调”、“响度”或“音色”)；而教学楼的楼道上张贴有如图2的标志，倡导同学们课间不要大声喧哗，养成良好的文明习惯。从控制噪声的角度分析，这是在______处减弱噪声。

12. 春天的季节，万物复苏，鲜花盛开。我们看到红色的花朵，是因为花瓣______ 红光(选填“反射”或“吸收”)；用相机拍照景物在水中的倒影时胶卷上会成______ (选填“实像”或“虚像”)。
13. 2023年5月30日上午9时31分，搭载神舟十六号飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心点火发射，此次任务是我国载人航天工程进入空间站应用与发展阶段的首次载人飞行任务。如图所示，火箭上升时，燃料的化学能通过燃烧转化为内能，又把内能转化为火箭的______ 能。神舟十六号飞船在与空间站组合体完成交会对接的过程中，以运载火箭为参照物，空间站是______ 的(选填“运动”或“静止”)。
14. 用以上电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则通过小灯泡L1的电流是______ A，通过L2的电流是______ A。


15. 如图所示，把一根质量忽略不计的木棒AOB从O点悬挂(AO=3OB)，当在B端挂一个重为300N重物时，要使得木棒在水平位置静止，则需要在A点施加的竖直向下的动力F为______ N.若保持动力F始终竖直向下，将重物缓慢提升，则拉力F的大小将______ (变小/变大/不变).
16. 发光二极管(LED)具有高亮度、低能耗等优点，将在生活照明中推广使用，如图甲是LED的实物图和元件符号。把一个额定电压为2.5V的LED接入电源电压恒为4.5V的电路，如图乙。

(1)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管由______材料制成。
(2)移动滑片P，测得电流表与电压表的示数变化关系如图丙。当该LED正常工作时，消耗的电功率为______W
17. 将图中的光路补充完整。


18. 如图所示，请画出轻质杠杆所受重物的拉力F2和保持杠杆平衡的最小的力F1的示意图。


19. 如图，某实验小组在“探究物体的动能跟哪些因素有关”的实验中，让小球从同一斜面某处由静止释放，撞击同一水平面上的同一木块，木块移动一段距离后停止。
(1)小球滚下斜面的过程中，它的______能转化为动能，其动能大小是通过木块移动的距离来反映的。
(2)分析比较______两次实验，可探究出的结论是：质量相同的物体，速度越大，动能越大。
(3)甲实验中若木块的重力为1N，水平移动的距离是30cm，则重力对木块做功______J。
(4)如果水平面光滑，则______(选填“能”或“不能”)完成本实验。
20. 小明和小华各自做“验证阿基米德原理”实验，如图(a)所示为小明实验的示意图，图(b)所示为小华实验的部分示意图。

①在小明的实验示意图中，弹簧测力计的示数值分别为F1、F2和量筒中水面刻度值分别为V1、V2，若满足关系式______时，则可以验证阿基米德原理。
②在小华的实验示意图中，使用了溢水杯和小烧杯，如果小华接着使用电子天平成功完成实验，天平应测量______中水的质量m水(选填“溢水杯”或“小烧杯”)，若此时图中两弹簧测力计的示数差值△F跟m水满足关系______时，则可以验证阿基米德原理。
21. 两个带有橡皮塞的粗细均匀的相同温度计，四根电阻丝(已知R1>R2)，以及相同的滑动变阻器、开关、导线、电源等。两个实验小组根据提供的实验器材，分别设计了如图甲、乙所示的两个方案。
(1)甲方案可探究电流和通电时间一定时，电流产生的热量跟______ 关系。
(2)电阻在一定时间内产生的热量是通过烧瓶中______ 来反映的，这种物理学研究方法是______ 。
(3)小明想借助乙图的实验装置探究水和煤油吸热能力强弱的实验，则本方案中，对电阻丝R3和R4的要求为______ (选填“相等”或“不相等”)，分别在左右两瓶中装入______ 相同的水和煤油。并保证两滑动变阻器的滑片处于相同的位置，则本实验中两种液体吸热的多少是通过______ 反应的。
(4)本次实验可以得出的结论是______ 。
22. “山东舰”是我国首艘国产航母，满载排水量为6万吨，最大吃水深度为10米，至少可以搭载36架歼−15舰载机。若“山东舰”发动机燃烧的燃料为重油，重油的热值为4.5×107J/kg，正常航行时发动机的功率为1.5×105kW，速度为36km/h。(ρ=1.1×103kg/m3,g取10N/kg)求：
(1)该航母正常航行时牵引力是多大？
(2)若航母发动机工作时的热效率是30%，则正常航行1h大约消耗多少kg重
油？
23. 一只标有“6V、3W”字样的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：
(1)小灯泡正常发光时的电流和电阻分别是多少？
(2)当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？
(3)如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P：P′=16：9，求所换电源的电压是多少？(设所换电源电压和灯丝电阻均不变 )
答案和解析

1.【答案】A
【解析】解：A、一箱质量为5kg的鸡蛋，一个鸡蛋的质量约60g，所以鸡蛋的个数约为83个，故A正确；
B、一个蛋的直径约为6cm，故B错误；
C、一个鸡蛋重约为0.6N，故C错误；
D、鸡蛋的密度约为1.1g/cm3，故D错误。
故选：A。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

2.【答案】B
【解析】解：A、春天冰雪融化，冰由固态变成液态是熔化现象，故A不符合题意；
B、草叶上的露珠是空气中的水蒸气液化形成的小水滴，故B符合题意；
C、草叶上形成“白霜”是水蒸气凝华形成的小冰晶，故C不符合题意；
D、树枝上的雾凇是空气中的水蒸气遇冷凝华形成的小冰晶，故D不符合题意。
故选：B。
要判断出属于液化的物态变化，首先要弄清液化的特点，液化是由物体气态变为液态的相变过程，可根据四个选项中所给物理现象的特点来进行判断。
此题考查的是我们生活中的物态变化现象，看物体由什么状态变为了什么状态，根据物态变化的定义来判断。

3.【答案】B
【解析】解：A、水中倒影是平面镜成像，属于光的反射现象，故A错误；
B、海市蜃楼是由于光在不均匀大气中传播时发生折射形成的，故B正确；
C、尾灯警示作用是光的反射现象，故C错误；
D、凸面镜扩大视野是凸面镜成像，是光的反射现象，故D错误。
故选：B。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
本题考查了光沿直线传播现象的应用、光的反射现象的应用以及光的折射现象的应用，都是基础知识，要求学生应熟练掌握。

4.【答案】C
【解析】解：A.运动员在快速滑行过程中，溜冰鞋与冰面间摩擦力较小，但不为零，故A错误；
B.运动员在匀速转弯时，运动方向不断改变，处于非平衡状态，受到的不是平衡力，故B错误；
C.运动员到达终点时不能立即停下来，是因为运动员具有惯性，仍要保持原来的运动状态，故C正确；
D.匀速直线滑行时，冰面对他的支持力与他所受的重力作用在同一个物体上，不是一对相互作用力，故D错误。
故选：C。
(1)溜冰鞋与冰面间摩擦力较小，但不为零；
(2)受平衡力作用的物体处于静止或匀速直线运动状态；
(3)一切物体都有保持原来运动状态不变的性质，叫惯性；
(4)相互作用力的条件是：作用在不同物体上的两个力，大小相等，方向相反，作用在同一直线上。
此题考查惯性、平衡力以及增大摩擦力的方法等，是一道综合性较强的题目，但难度不大，属于基础题。

5.【答案】C
【解析】
【分析】
闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流，该现象称为电磁感应现象，该过程中将机械能转化为电能；
在掌握课本中有关电磁感应和通电导体在磁场中受力的基础知识的基础上，此题将迎刃而解。
电磁感应与通电导体在磁场中受力运动这两个实验的前提条件是不同的，电磁感应是用来产生电的，所以该实验装置中没有电源；而通电导体在磁场中受力的实验，电路中有电源。因此可以利用电路中有无电源来区分两个实验。
【解答】
解：据“若未经消磁，经过检测门时，防盗天线便检测到商品上标签的磁性，从而转化为电流”可知，该过程是将机械能转化为电能的过程，是电磁感应现象；
A、该实验是奥斯特实验，说明通电导线周围有磁场，是电流的磁效应，故A错误；
B、该实验是探究电磁铁磁性强弱影响因素的实验，是电流的磁效应，故B错误；
C、该实验是电磁感应实验，将机械能转化为电能，故C正确；
D、通电能运动，故是电动机原理，将电能转化为机械能，故D错误。
故选C。
6.【答案】C
【解析】解：A、发电机的原理是电磁感应，正确；发电机是将机械能转化为电能，错误；验钞机是运用紫外线，错误；
B、温度计的原理是液体热胀冷缩，正确；验电器的原理是同种电荷相互排斥，错误；天平的原理是杠杆原理，正确；
C、潜望镜成正立、虚像，正确；汽车后视镜成正立、虚像，正确；投影仪成倒立、实像，正确；
D、用铅垂线判断墙壁是否垂直蕴含的物理知识是重力方向竖直向下，错误；鞋底有凹凸花纹是为了增大摩擦，正确；汽车上的安全带是减少惯性造成的伤害，错误。
故选：C。
利用排除法，根据对所学知识及其在生活中的应用对每个选项分析，确定正确答案。
本题涉及的知识点较多，是一道综合题，但难度不大，掌握基础知识即可正确解题。

7.【答案】B
【解析】解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：

故B正确，
A图中，右孔接在火线上了，应该是左零右火，CD图中左孔接在地线上，应为左孔接零线，故ACD错误；
故选：B。
由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且灯接在零线与开关之间。
此外，还要注意螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。
对于三孔插座的接线方法是要求“左零右火上接地”。
本题考查了声、光控灯和三孔插座的接线方法。接地线是为了把有金属外壳的用电器的外壳接地。

8.【答案】D
【解析】解：由图象知，全程距离为s=6km=6000m，故B错误；
由图象知，拖车拉着小汽车从事故现场到达汽修厂运动时间为t=0.5h=30min=1800s，
OA段的距离是sOA=3km=3000m，所用时间为tOA=0.1h=360s，运动速度为：vOA=sOAtOA=3000m360s≈8.33m/s。
全程OB的平均速度为v=st=6000m1800s≈3.3m/s，故A错误；
则OA段的平均速度大于OB段的平均速度。故D正确；
OA段和OB段拖车虽然速度不同，但都是在水平面做匀速直线运动，所以拉力和摩擦力是一对平衡力。由于两种情况下的摩擦力不变(压力、接触面粗糙程度不变)，所以两种情况下的拉力相等。故C错误。
故选：D。
(1)由图象可以直接得出事故现场到汽修厂的距离；
(2)(3)根据图象得到OA段的距离和对应的运动时间，总路程和总时间，利用公式v=st得到OA段的平均速度和全程的平均速度；进一步比较确定大小关系；
(4)沿水平方向做匀速直线运动的物体，受到平衡力的作用。
此题考查了s−t图象的分析、平均速度的计算和二力平衡条件的应用。计算过程中注意路程、时间和速度三者的对应，不能张冠李戴。

9.【答案】C
【解析】解：
①探究电流跟电阻关系时要控制电阻的电压不变，由表中数据知，电流与电阻之积为：
U=IR=0.3A×5Ω=-----0.1A×15Ω=1.5V；
入上述3次实验中，都是调节滑动变阻器使电压表的示数为1.5V，①正确；
②滑动变阻器的规格为“30Ω0.5A”，定值电阻最大15Ω，由串联电路的规律及分压原理有：
U−UVUV=R滑R定，此时左边为一定值，右边也为一定值，当变阻器的最大电阻连入电路时，对应的定值电阻也最大，此时电源电压最大：
即U−1.5V1.5V=30Ω15Ω，故电源电压不能超过：
U=4.5V；②正确；
③如果只有6V电源，同上有：
6V−U′U′=30Ω15，
定值电阻两端的电压不能低于：
U′=2V；③正确；
④根据P=UI，还可测电阻的功率，④错误。
故选：C。
本题探究电流跟电阻关系的实验，考查控制变量法、串联电路的规律及欧姆定律的运用与P=UI。

10.【答案】C
【解析】解：A、由并联电路各支路电压相等，根据P=UI=U2R可知，在电阻不变时，电功率与电压的平方成正比，已知在甲图中灯L1的功率为9W，在乙图中灯L1的功率为16W，故两上电路中，两灯的电阻之比为：
UL1′UL1= 16W9W=43，
其中UL1′即为电源电压U，
即甲、乙两图中灯L1两端的电压之比是3：4，故A错误；
B、在甲图中，L1的电压是电源电压的34，根据串联电路电压的规律，L2的电压是电源电压的14，
所以，在甲图中，L1的电压是L2的电压的3倍，
由分压原理可知，L1的电阻是L2的电阻的3倍；即RL1=3RL2---------①，
即L1、L2两灯丝电阻之比为3：1，
故B错误；
C、甲中，因串联电路各处的电流相等，根据P=I2R，在电流不变时，电功率与电阻成正比，故甲图中灯L1、L2的功率之比是3：1；C正确；
D、根据串联电阻的规律和并联电阻的规律可得，
甲中电路的总电阻：
R串联=RL1+RL2=3RL2+RL2=4RL2，
乙中电路的总电阻：
R并联=RL1×RL2RL1+RL2----------②，
将①代入②得：
R并联=34RL2，
根据P=UI=U2R可知，在电源电压不变时，总功率与总电阻成反比，
故甲、乙两图电路消耗的总功率之比为：
P甲总P乙总=R并联R串联=34RL24RL2=316，故D错误。
故选：C。
A、由并联电路各支路电压相等，根据P=UI=U2R可知，在电阻不变时，电功率与电压的平方成正比求出两灯的电阻之比；从而得出甲、乙两图中灯L1两端的电压之比；
B、在甲图中，L1的电压是电源电压的34，根据串联电路电压的规律，得出L2的电压，由分压原理得出两电阻的关系；
C、甲中，因串联电路各处的电流相等，根据P=I2R，在电流不变时，电功率与电阻成正比得出甲图中灯L1、L2的功率之比；
D、根据串联电阻的规律和并联电阻的规律可得，
甲中电路的总电阻与乙中电路的总电阻的关系，根据P=UI=U2R可知，在电源电压不变时，总功率与总电阻成反比求出甲、乙两图电路消耗的总功率之比。
本题考查串联、并联电路的规律及欧姆定律和电功率公式的灵活运用，题中几次用到比例的方法，注意体会。难度较大。

11.【答案】响度  声源
【解析】解：噪声监测仪是用来监测噪声大小的仪器，测量的是声音的响度。
倡导同学们课间不要大声喧哗，养成良好的文明习惯。从控制噪声的角度分析，这是在声源处减弱噪声。
故答案为：响度；声源。
(1)噪声监测仪是用来监测噪声大小的仪器，测量的是声音的响度。
(2)减弱噪声的方法有在声源处减弱、在传播过程中减弱和在人耳处减弱。
本题考查了对噪声监测仪的作用、特点、声音强度的单位的了解，与实际生活密切联系。要求平时学习时，要多联系生活、多解释，提高分析解决问题的能力。

12.【答案】反射  实像
【解析】解：太阳光照在红色的花朵上，其他颜色的光都被吸收了，只有红光被反射，所以呈现红色；
照相机是利用凸透镜成像的，u>2f，成倒立、缩小的实像。
故答案为：反射；实像。
透明物体的颜色是由它透过的色光决定的，不透明物体的颜色是由反射光的颜色来决定的；凸透镜成像时，U>2f，成倒立、缩小的实像，应用于照相机和摄像头。
本题考查了实像、物体颜色的决定因素，常见题目。

13.【答案】机械  运动
【解析】解：(1)火箭上升时，燃料的化学能通过燃烧转化为内能，又把内能转化为火箭的机械能；
(2)神舟十六号飞船在与空间站组合体完成交会对接的过程中，它们之间的位置发生了变化，故以运载火箭为参照物，空间站是运动的。
故答案为：机械；运动。
(1)燃料燃烧时化学能转变成内能，然后内能又转化为火箭升空的机械能。
(2)被研究物体相对于参照物，位置没有发生变化，我们就说物体是静止的，反之，就是运动的。
本题考查了能量的转化和参照物的问题，属于基础题。

14.【答案】0.30.4
【解析】解：由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测通过L2的电流。
因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A1的示数一定大于电流表A2的示数，
由图可知，电流表A1的指针偏转角度比电流表A2的指针偏转角度小，
则电流表A1选用的是0∼3A的量程，其分度值为0.1A，A1的示数，即干路中的电流为：I=0.7A，
电流表A2选用的是0∼0.6A的量程，其分度值为0.02A，A2的示数，即通过L2的电流为：I2=0.4A，
所以通过L1的电流为：I1=I−I2=0.7A−0.4A=0.3A。
故答案为：0.3；0.4。
由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测通过L2的电流。根据并联电路的电流规律，结合图示电流表的指针偏转角度判断两电流表所选量程，并读数；根据并联电路的电流规律求得通过L1的电流。
本题考查并联电路电流规律的应用，正确判断电流表所选量程是关键。

15.【答案】100；不变
【解析】解：(1)根据杠杆平衡的条件可得：F×OA=G×OB，
则F=G×OBOA=300N×OB3OB=100N；
(2)保持动力F始终竖直向下，将重物缓慢提升时，动力臂和阻力臂的比值始终不变，由杠杆平衡的条件可得：F1F2=L2L1，又因为阻力G不变，则拉力F的大小不变．
故答案为：100；不变．
(1)当木棒在水平位置静止时，杠杆处于平衡状态，动力臂为OA，阻力臂为OB，根据杠杆平衡的条件即可求出动力F的大小；
(2)在重物升高的过程中，由力臂的变化关系可得出力F的变化．
本题考查了学生对杠杆平衡条件的掌握和运用，能否正确分析动力臂和阻力臂比值变化是本题的解题关键．

16.【答案】半导体  0.0125
【解析】解：
(1)二极管是由半导体材料制成的器件；
(2)图乙中LED灯与滑动变阻器串联，电压表测LED灯两端的电压，电流表测电路中的电流，
当该LED正常工作时，由图象可知，电压表示数U=2.5V，电流表示数I=5mA=0.005A，
则该LED正常工作时，消耗的电功率：
P=UI=2.5V×0.005A=0.0125W。
故答案为：(1)半导体；(2)0.0125。
(1)二极管是由硅和锗等材料制作成，而硅和锗是半导体材料；
(2)根据图象可知，LED的电压和电流，根据P=UI求出消耗的电功率。
本题考查了二极管的材料和电功率的计算，注重考查了学生的读图能力及相关的计算，属于基础性题目，比较简单。

17.【答案】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变，如图所示：

【解析】在作凹透镜的光路图时，先确定所给的光线的特点再根据凹透镜的光学特点(三条特殊光线)来作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过光心的光线经凹透镜折射后传播方向不改变。

18.【答案】解：过绳与杠杆的接触点沿竖直向下的方向画出F2；图中支点在O点，P点离支点最远，当OP作为动力臂时，动力臂最长；由图知动力的方向应该向上，过点P作垂直于OP斜向上的最小动力，如下图所示：

【解析】重物对杠杆的拉力为阻力，方向竖直向下；
根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图。
此题考查了有关力的示意图和最小力的示意图的画法，要画出最小的力，关键是确定最长的力臂，即从支点到作用点的距离。

19.【答案】(1)重力势；
(2)甲、乙；
(3)0；
(4)不能。
【解析】解：
(1)小钢球从斜面滚下过程中，质量不变，高度减小，故重力势能减小，同时速度变大，动能增加，所以是将重力势能转化为动能的过程；其动能大小是通过小木块移动的距离大小来反映的；
(2)分析比较甲和乙两组实验可得，物体的质量相同，而下滑的高度不同，甲图中下滑的高度大，运动到水平时速度大，推动木块滑行的距离大，故物体质量相同时，速度越大，动能越大；
(3)木块水平移动，在重力的方向上没有移动距离，重力不做功，重力对木块做功0J；
(4)如果水平面是光滑的，没有阻力作用，木块被撞击后将做匀速直线运动，不能通过被撞击的距离来比较动能大小。
故答案为：(1)重力势；(2)甲、乙；(3)0；(4)不能。
(1)动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、高度有关；观察木块被撞击后移动的距离来判断小球动能的大小，用到了转换法；
(2)影响物体动能大小的因素有质量和速度，找出相同的量和变化的量，分析得出动能大小与变化量的关系；
(3)做功的两个必要因素：一是力，二是在力的方向上通过的距离；二者缺一不可；
(4)如果水平面绝对光滑，木块被撞击后将做匀速直线运动。
本题考查了学生对物理学方法和牛顿第一定律的了解与掌握，要注意动能大小与物体的速度和质量有关，在探究过程中要用到控制变量法，实验中通过物块被推动的距离来反映小球动能的大小，用到了转换法。

20.【答案】F1−F2=ρ水(V2−V1)g小烧杯  △F=m水g
【解析】解：①物体受到的浮力大小等于物体的重力减掉浸没水中时弹簧测力计的示数，即F浮=F1−F2；
量筒中水面两次示数差(V2−V1)表示金属块排开水的体积，根据ρ=mV和G=mg可得，金属块排开水所受重力的表达式为G排=m排g=ρ水gV排=ρ水g(V2−V1)，实验中若F1−F2=ρ水g(V2−V1)则可以验证阿基米德原理；
②研究浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关系时，需要用电子天平测量出小烧杯中溢出水的质量，根据G=mg知溢出水的重力G水=m水g，比较两弹簧测力计的示数差值△F跟G水的关系，若△F=m水g则可以验证阿基米德原理；
故答案为：①F1 −F2=ρ水(V2−V1)g；②小烧杯；△F=m水g。
(1)研究浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关系时：利用称重法测量金属块受到的浮力，利用排水法得出金属块排开水的体积，求出排开水的重，通过比较得出结论；
(2)研究浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关系时，需要用电子天平测量出小烧杯中溢出水的质量，根据G=mg算出溢出水的重力，比较两弹簧测力计的示数差值△F跟G水的关系。
本题考查了学生对称重法测浮力、排水法测体积以及密度公式和重力公式的了解与掌握，考查学生的设计实验能力，知道实验的原理和方法是解决本题的关键。

21.【答案】电阻  煤油升高的温度  转换法  相等  质量和初温  加热时间的长短  ①电流和通电时间一定时，电阻越大，电流产生的热量越多；②水的吸热能力比煤油强
【解析】解：
(1)由图甲知，两电阻丝串联，通过的电流相同、通电时间相同，两电阻的阻值不同，所以可探究的问题是在通过的电流一定时，电热与电阻的关系；
(2)电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，但可以通过煤油升高的温度把电流通过导体产生热量的多少体现出来。
这种研究问题的科学方法叫做转换法；
(3))①图中两电阻丝串联，通过的电流相同和通电时间相同，根据Q=I2Rt可知，要产生的热量相同，则实验中选用的两根电阻丝的阻值应相等；
②在两个烧瓶中分别接入带有绝缘漆的电阻丝，装入质量和初温都相同的水和煤油；
③探究两种液体的吸热能力时，需要控制热源相同，即相同时间内热源产生的热量相同，根据转换法，实验中是用加热时间的长短间接反映液体吸收热量的多少；
(4)本次实验可以得出的结论是：①电流和通电时间一定时，电阻越大，电流产生的热量越多；②水的吸热能力比煤油强
故答案为：(1)电阻；(2)煤油升高的温度；转换法；(3)相等；质量和初温；加热时间的长短；(4)①电流和通电时间一定时，电阻越大，电流产生的热量越多；②水的吸热能力比煤油强。
(1)分析甲图和乙图中电阻丝的连接方式(串联时电流相同、通电时间相同)，并结合焦耳定律找出相同的量和不同的量，据此分析得出答案。
(2)电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，在此应用了转换法，把电流通过导体产生热量的多少用我们能看到的现象表现出来。
(3)比较物质吸热能力的方法：使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；根据c=QcΔt可求出比热容的大小；水和煤油吸收热量的多少不能直接观察，我们使用相同加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
本题考查了控制变量法和转换法的应用，并结合所选取的实验器材能确定研究的问题，并且可以把所学的物理知识在生活中加以应用。

22.【答案】解：(1)航母正常航行时的速度v=36km/h=10m/s，
由P=Fv可得牵引力：
F=Pv=1.5×105×103W10m/s=1.5×107N；
(2)航母正常航行1h发动机输出的功：
W=Pt=1.5×105×103W×3600s=5.4×1011J，
消耗的重油完全燃烧放出的热量：
Q放=Wη=5.4×1011J30%=1.8×1012J，
则正常航行1h消耗重油的质量：
m=Q放q=1.8×1012J4.5×107J/kg=4×104kg。
答：(1)航母正常航行时牵引力是1.5×107N；
(2)若航母发动机工作时的热效率是30%，则正常航行1h消耗重油的质量为4×104kg。
【解析】(1)知道航母正常航行时发动机的功率、速度，利用P=Wt=Fst=Fv求牵引力大小；
(2)利用W=Pt计算航母正常航行1h发动机输出的功，根据Q放=Wη计算消耗的重油完全燃烧放出的热量，根据m=Q放q计算消耗重油的质量。
本题考查了功率公式、效率公式、燃料完全燃烧放热公式的应用，属于基础题目。
