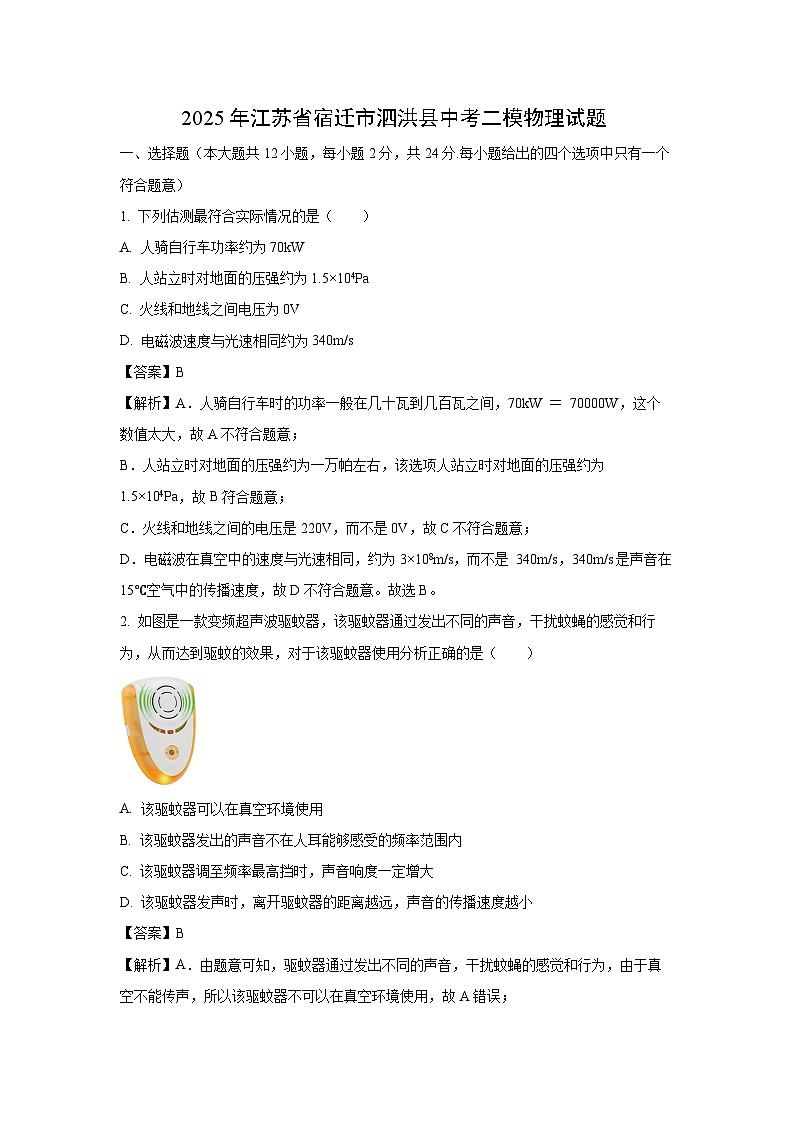

2025年江苏省宿迁市泗洪县中考二模物理试题（解析版）

这是一份2025年江苏省宿迁市泗洪县中考二模物理试题（解析版），共18页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。
1. 下列估测最符合实际情况的是（ ）
A. 人骑自行车功率约为70kW
B. 人站立时对地面的压强约为1.5×104Pa
C. 火线和地线之间电压为0V
D. 电磁波速度与光速相同约为340m/s
【答案】B
【解析】A．人骑自行车时的功率一般在几十瓦到几百瓦之间，70kW ＝ 70000W，这个数值太大，故A不符合题意；
B．人站立时对地面的压强约为一万帕左右，该选项人站立时对地面的压强约为1.5×104Pa，故B符合题意；
C．火线和地线之间的电压是220V，而不是0V，故C不符合题意；
D．电磁波在真空中的速度与光速相同，约为3×108m/s，而不是 340m/s，340m/s是声音在15℃空气中的传播速度，故D不符合题意。故选B。
2. 如图是一款变频超声波驱蚊器，该驱蚊器通过发出不同的声音，干扰蚊蝇的感觉和行为，从而达到驱蚊的效果，对于该驱蚊器使用分析正确的是（ ）
A. 该驱蚊器可以在真空环境使用
B. 该驱蚊器发出的声音不在人耳能够感受的频率范围内
C. 该驱蚊器调至频率最高挡时，声音响度一定增大
D. 该驱蚊器发声时，离开驱蚊器的距离越远，声音的传播速度越小
【答案】B

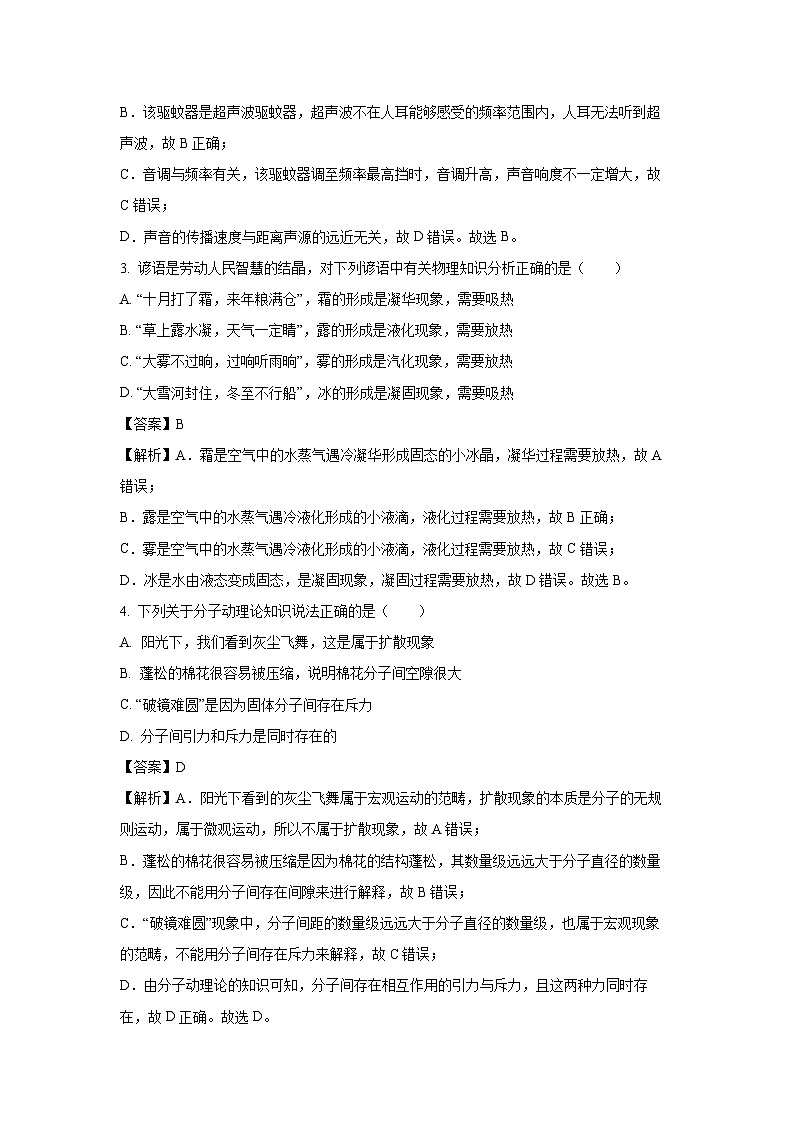

【解析】A．由题意可知，驱蚊器通过发出不同的声音，干扰蚊蝇的感觉和行为，由于真空不能传声，所以该驱蚊器不可以在真空环境使用，故A错误；
B．该驱蚊器是超声波驱蚊器，超声波不在人耳能够感受的频率范围内，人耳无法听到超声波，故B正确；
C．音调与频率有关，该驱蚊器调至频率最高挡时，音调升高，声音响度不一定增大，故C错误；
D．声音的传播速度与距离声源的远近无关，故D错误。故选B。
3. 谚语是劳动人民智慧的结晶，对下列谚语中有关物理知识分析正确的是（ ）
A. “十月打了霜，来年粮满仓”，霜的形成是凝华现象，需要吸热
B. “草上露水凝，天气一定睛”，露的形成是液化现象，需要放热
C. “大雾不过晌，过响听雨晌”，雾的形成是汽化现象，需要放热
D. “大雪河封住，冬至不行船”，冰的形成是凝固现象，需要吸热
【答案】B
【解析】A．霜是空气中的水蒸气遇冷凝华形成固态的小冰晶，凝华过程需要放热，故A错误；
B．露是空气中的水蒸气遇冷液化形成的小液滴，液化过程需要放热，故B正确；
C．雾是空气中的水蒸气遇冷液化形成的小液滴，液化过程需要放热，故C错误；
D．冰是水由液态变成固态，是凝固现象，凝固过程需要放热，故D错误。故选B。
4. 下列关于分子动理论知识说法正确的是（ ）
A. 阳光下，我们看到灰尘飞舞，这是属于扩散现象
B. 蓬松的棉花很容易被压缩，说明棉花分子间空隙很大
C. “破镜难圆”是因为固体分子间存在斥力
D. 分子间引力和斥力是同时存在的
【答案】D
【解析】A．阳光下看到的灰尘飞舞属于宏观运动的范畴，扩散现象的本质是分子的无规则运动，属于微观运动，所以不属于扩散现象，故A错误；
B．蓬松的棉花很容易被压缩是因为棉花的结构蓬松，其数量级远远大于分子直径的数量级，因此不能用分子间存在间隙来进行解释，故B错误；
C．“破镜难圆”现象中，分子间距的数量级远远大于分子直径的数量级，也属于宏观现象的范畴，不能用分子间存在斥力来解释，故C错误；
D．由分子动理论的知识可知，分子间存在相互作用的引力与斥力，且这两种力同时存在，故D正确。故选D。

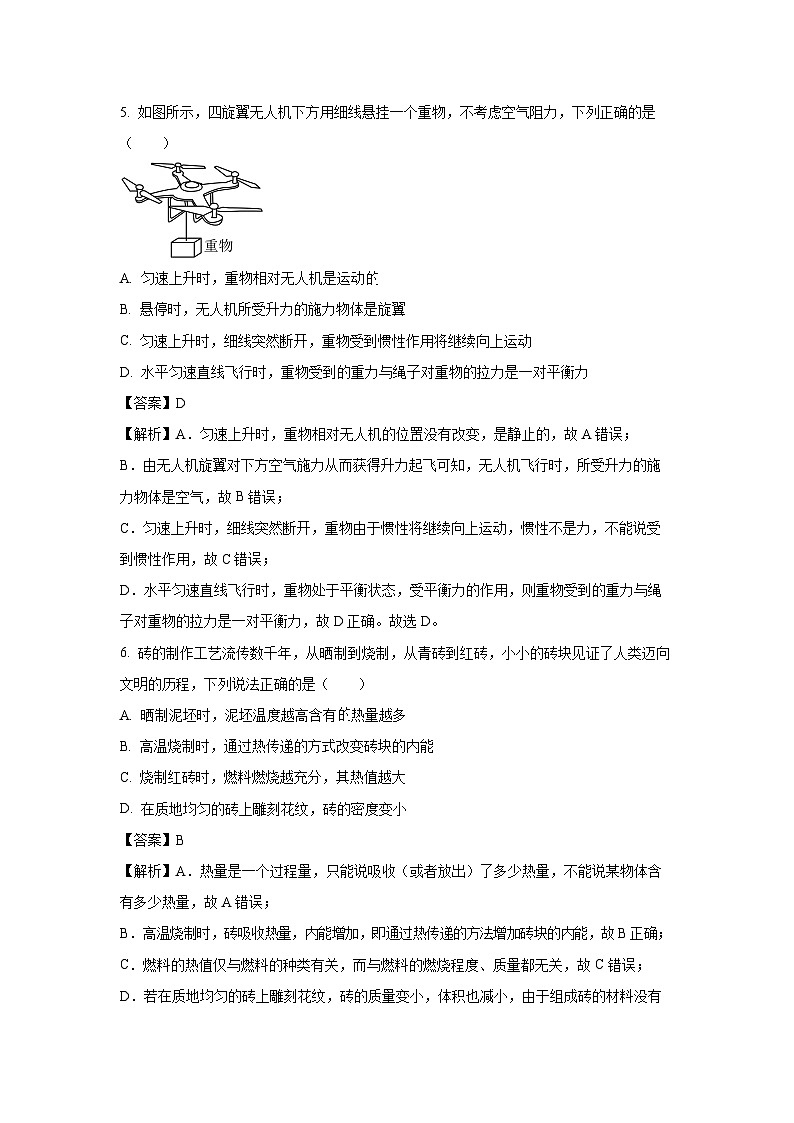

5. 如图所示，四旋翼无人机下方用细线悬挂一个重物，不考虑空气阻力，下列正确的是（ ）
A. 匀速上升时，重物相对无人机是运动
B. 悬停时，无人机所受升力的施力物体是旋翼
C. 匀速上升时，细线突然断开，重物受到惯性作用将继续向上运动
D. 水平匀速直线飞行时，重物受到的重力与绳子对重物的拉力是一对平衡力
【答案】D
【解析】A．匀速上升时，重物相对无人机的位置没有改变，是静止的，故A错误；
B．由无人机旋翼对下方空气施力从而获得升力起飞可知，无人机飞行时，所受升力的施力物体是空气，故B错误；
C．匀速上升时，细线突然断开，重物由于惯性将继续向上运动，惯性不是力，不能说受到惯性作用，故C错误；
D．水平匀速直线飞行时，重物处于平衡状态，受平衡力的作用，则重物受到的重力与绳子对重物的拉力是一对平衡力，故D正确。故选D。
6. 砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类迈向文明的历程，下列说法正确的是（ ）
A. 晒制泥坯时，泥坯温度越高含有热量越多
B. 高温烧制时，通过热传递的方式改变砖块的内能
C. 烧制红砖时，燃料燃烧越充分，其热值越大
D. 在质地均匀的砖上雕刻花纹，砖的密度变小
【答案】B
【解析】A．热量是一个过程量，只能说吸收（或者放出）了多少热量，不能说某物体含有多少热量，故A错误；
B．高温烧制时，砖吸收热量，内能增加，即通过热传递的方法增加砖块的内能，故B正确；
C．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故C错误；
D．若在质地均匀的砖上雕刻花纹，砖的质量变小，体积也减小，由于组成砖的材料没有发生变化，则砖的密度不会变化，故D错误。故选B。
7. 关于材料、能源和信息，下列说法不正确的是（ ）
A. 太阳能热水器是将太阳能转化为内能进行利用的
B. 超导材料既可用于制作远距离输电导线，又可用于制作电炉的电阻丝
C. 作为信息存储介质，竹简、纸、录音磁带、光盘的容量密度依次增大
D. 光纤是传输光信号的器件，抗干扰能力强，其工作原理是光的反射
【答案】B
【解析】A．太阳能热水器吸收太阳能加热水，是将太阳能转化为内能进行利用的，故A正确，不符合题意；
B．超导材料电阻为零，可用于制作远距离输电导线，但不可用于制作电炉的电阻丝，故B错误，符合题意；
C．随着人类科技的发展，信息储存的介质越来越先进，介质容量密度越来越大，竹简、纸、录音磁带、光盘等容量密度依次增大，故C正确，不符合题意；
D．光纤，即光导纤维，是传输光信号的器件，光线通信具有抗干扰能力强、传输容量大、信号衰减小等优点，其工作原理是光的反射，故D正确，不符合题意。故选B。
8. 如图，是一位同学组装的提升重物装置，他用100N的拉力F，在10s内把重力为150N的物体提升4m，则此过程中（ ）
A. 动滑轮重20N
B. 他做的总功为1200J
C. 他做的有用功为800J
D. 该滑轮组的效率为75%
【答案】D
【解析】A．由图知，不计绳重和摩擦，拉力，动滑轮的重力，故A错误；
B．拉力端端移动的距离，拉力做的总功，故B错误；
C．他做的有用功，故C错误；
D．滑轮组的机械效率，故D正确。故选D。
9. 如图所示，水平桌面上有两个相同的溢水杯，分别装满不同的液体，将同一个小球分别放入两个溢水杯中静止时，从甲杯中溢出了0.6N的液体，从乙杯中溢出了0.4N的液体。下列说法正确的是（ ）
①小球的重力等于0.6N，在乙杯中受到的浮力等于0.4N
②小球在甲杯中受到的浮力大于在乙杯中受到的浮力
③甲杯液体的密度大于乙杯液体的密度
④小球放入后，液体对甲杯底的压强小于液体对乙杯底的压强
A. 只有①②B. 只有①③
C. 只有①②③D. 只有②③④
【答案】C
【解析】①②由图甲可知，小球A在甲杯中漂浮，根据阿基米德原理可知，从甲杯中溢出了0.6N的液体，则小球在甲杯中受到的浮力为0.6N，根据小球在液体中的沉浮条件可知，小球的重力GA=F浮A=0.6N
小球在乙杯中沉底，从乙杯中溢出了0.4N的液体，根据阿基米德原理可知，受到的浮力等于0.4N，故①②正确；
③由图可知，小球在甲液体中漂浮，小球在乙液体中沉底，根据物体在液体中的沉浮条件可知，小球的密度小于液体甲的密度，大于液体乙的密度，所以甲杯液体的密度大于乙杯液体的密度，故③正确；
④由于甲杯液体的密度大于乙杯液体的密度，小球A放入前后，液体深度相同，由p=ρgh可知，液体对甲杯底的压强大于液体对乙杯底的压强，故④错误；
综上所述，正确的有①②③，故C正确，ABD错误。故选C。
10. 如图所示是动圈式话筒构造示意图。对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈在磁场中也跟着一起振动、线圈中产生感应电流。下列实验原理与它相同的是（ ）
A. B.
C. D.
【答案】C
【解析】动圈式话筒工作原理是电磁感应现象。
A．此装置是探究磁极间的相互作用的，故A不符合题意；
B．此装置是说明了磁体周围存在着磁场，故B不符合题意；
C．此图中没有电源，当部分导体做切割磁感线运动时，电路中会产生感应电流，即电磁感应现象，故C符合题意；
D．此装置是探究通电导线在磁场中受力而运动，是电动机的原理，故D不符合题意。
故选C。
11. 热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）
A. B.
C. D.
【答案】D
【解析】A．由电路图可知，热敏电阻与R0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻阻值变小，干路电流变大，故A不符合题意．
B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．
C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，
根据串联电路分压原理，电压表示数变大，故C不符合题意．
D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．
12. 物块从光滑曲面上P点自由滑下，通过粗糙的静止水平传送带后落到地面上的Q点。若传送带的皮带轮沿逆时针方向匀速转动，使传送带随之运动，如图所示，物块仍从P点自由滑下，则（ ）
A. 物块有可能落不到地面上B. 物块将仍落Q点
C. 物块将会落在Q点的左边D. 物块将会落在Q点的右边
【答案】B
【解析】物块从斜面滑下来，当传送带静止时，在水平方向受到与运动方向相反的摩擦力，物块将做匀减速运动，离开传送带时做平抛运动；当传送带逆时针转动时物体相对传送带都是向前运动，受到滑动摩擦力方向与运动方向相反，物体做匀减速运动，离开传送带时，也做平抛运动，且与传送带不动时的抛出速度相同，故落在Q点，故选B。
二、填空题（本大题共6小题，每空1分，共18分）
13. 白炽灯现已被环保节能的LED灯所替代，LED灯的主要工作部件发光二极管是 ________ （选填“纳米”“超导体”或“半导体”）材料制成的；标有“220V 8.8W”字样的LED灯泡，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为 _______ W的白炽灯亮度相当。
【答案】半导体 ；88
【解析】发光二极管是由半导体材料制成的。半导体材料的导电性能介于导体和绝缘体之间，通过特殊的掺杂等工艺，可实现对电流和发光的控制，从而制成发光二极管用于 LED 灯。设两种灯泡正常发光的时间为t，由可得，LED消耗的电能为
白炽灯消耗的电能为，在达到相同亮度的条件下，LED灯可以节约90%的电能，所以，解得。
14. 如图是小美拍摄的一张荷花照片，在照片上能看到三朵荷花，水面上方的荷花、莲叶上的“荷花”和水中的“荷花”。水中的“荷花”是由于光的______形成的______（选填“实”或“虚”）像；若水面下降，水中的“荷花”到水面上方的荷花距离将______（选填“变大”“变小”或“不变”）。
【答案】反射 ；虚 ； 变大
【解析】水中的“荷花”是倒影，属于平面镜成像，其原理是光的反射；平面镜成的像是正立的等大的虚像，所以水中的“荷花”是虚像。平面镜成像中，像距等于物距。若水面下降，荷花到水面的距离变大，则水中的“荷花”到水面的距离也变大，所以水中的“荷花”到水面上方的荷花距离将变大。
15. 如图甲是一台单缸四冲程汽油机工作状态示意图，它此时处于_______冲程，其能量转化情况与_____（选填“乙”或“丙”）图相同。如果此汽油机飞轮的转速为3000r/min，那么1秒内完成________个冲程。当汽油在发动机内燃烧不充分时会冒“黑烟”，汽油机的工作效率会_______（选填“增大”、“不变”或“减小”），汽油机常用水作为冷却剂是因为水的________大。
【答案】做功 ； 丙 ； 100 ；减小 ；比热容
【解析】观察图甲可知，两个气门都关闭，活塞向下运动，因此是做功冲程，在热机的做功冲程中，高温高压燃气的内能转化为活塞的机械能。乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧，是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；丙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能，因此与做功冲程原理相同的是丙实验。汽油机的转速为3000r/min，即50r/s，说明1s内汽油机曲轴转动50r，活塞往复50次，完成100个冲程。由于汽油不能充分燃烧，用来做有用功的能量占燃料完全燃烧放出的总能量的比值变小，此时汽油机的效率减小。相同质量的水和其他物质相比，降低相同的温度，由于水的比热容大，则水放出热量更多，所以汽油机常用水作为冷却剂。
16. 小明用矿泉水瓶做了以下实验：
（1）用矿泉水瓶自制简易蛋黄分离器（如图甲所示），挤压矿泉水瓶，让瓶口贴近蛋黄，松开手蛋黄被吸进瓶子里，这是利用________ 的作用。
（2）如图乙所示，将瓶口剪掉，瓶内装满水，将吸管的A端插入水中，用另一根吸管沿图示方向吹气，B端就会有水持续流出，原因是吹气时B端空气流速变大，压强变_____ 。
【答案】（1）大气压 （2）小
【解析】【小问1】挤压矿泉水瓶，矿泉水瓶内的气体含量变小，则气压变小，在大气压的作用下将蛋黄压进瓶子里。
【小问2】用另一根吸管沿图示方向吹气时，B端空气流速变大，压强变小，水在大气压作用会从B端流出。
17. 某家用吸尘器额定电压为220V，额定电流为5A，正常工作10min，消耗的电能为 ____________J，可使标有“1800imp/(kW·h)”的电能表指示灯闪烁 ________次。某手机的“超级快充”插头，如图所示是，匹配相应的数据线即可自动向该手机电池实现“超级快充”，其铭牌参数如表，“超级快充”的“快”是指_______。（选填序号A.电压大 B.电流大 C. 电功率大 D. 电能大）
【答案】 ； 330 ； C
【解析】吸尘器正常工作10min，消耗的电能为
电能表指示灯闪烁
由可知在手机电池充电储存的电能一定时，充电功率越大，手机的充电时间越短，由此可知，超“级快充”的“快”是指充电的电功率大。故选C。
18. 如图，电源电压不变，灯泡L标有“3V 1.5W”字样。将滑动变阻器R的滑片置于最右端，闭合开关，电压表和电流表示数分别为3V和0.3A；移动滑片至某一位置，电压表和电流表示数分别为1.5V和0.5A。则灯泡L正常发光时的电阻为______Ω；滑动变阻器R的滑片在最右端时，闭合开关，灯泡L的实际功率为_____W；为使灯泡安全工作，整个电路消耗的最大电功率为_____W。
【答案】6 ； 0.45 ； 2.25
【解析】根据“3V 1.5W”信息及功率公式，可知灯泡L正常发光时的电阻为
灯泡额定电流
出当滑动变阻器划片移至某一位置时电流为0.5A，此时小灯恰好是正常发光，两端电压为3V，而此时电压表示数为1.5V，由串联分压可知电源电压为
滑动变阻器移至最右端，电压表示数为3V，则此时小灯两端电压为
则此时小灯的实际电功率为
电源电压保持不变，所以根据公式P=UI推断出当电流达到最大时，整个电路的电功率也达到最大，为了使小灯安全工作，所以此电路的最大电流就是小灯的额定电流，故改电路的最大电功率为P=UI=4.5V×0.5A=2.25W
三、作图与实验探究题（本大题共7小题，19题6分，20～23题每空1分，共30分）
19. 请按照要求完成下列作图：图中A点表示岸边树上小鸟B在水中的倒影，请你画出小鸟B经水面反射进入人眼的光路图。
【答案】见解析
【解析】作出小鸟在水中的像A点关于镜面的对称点B，连接像点A与眼睛与镜面相交于一点O，即为入射点，连接BO为入射光线，连接O与眼睛为反射光线，如图所示：
20. 如图所示，铁球正在盛水的杯中下沉，在图中画出铁球所受的力的示意图。
【答案】见解析
【解析】铁球正在盛水的杯中下沉，受到重力和浮力作用，浮力的方向是沿竖直向上的，重力的方向竖直向下，作用点都可以画在重心，因为下沉，所以重力大于浮力，如图所示：
21. 请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
【答案】见解析
【解析】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
22. 探究凸透镜成像特点的实验。
（1）小聪将凸透镜正对着太阳，在透镜下方平行地放上白纸，如图1所示，测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘出如图2所示图像，由图可知，白纸被烤焦的最短时间为2min，该透镜的焦距f为_______ cm；
（2）安装器材时，应使烛焰和光屏中心处在凸透镜的________ 上；当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、_______ （选填“放大”、“缩小”或“等大”）的清晰实像，利用这一成像原理可制成生活中的________ （选填“照相机”、“投影仪”或“放大镜”）；
（3）若将凸透镜换成焦距相同直径较小的凸透镜，再次做实验，光屏上所成的像与原来相比_______ （选填“变小”、“变暗”或“变不完整”）了；
（4）将蜡烛移至如图3所示位置，可以透过凸透镜看到烛焰所成的_____ （选填“虚”或“实”）像。
【答案】（1）10 （2）主光轴 ；放大 ； 投影仪 （3）变暗 （4）虚
【解析】【小问1】当正对太阳光的凸透镜将阳光会聚为一个最小、最亮的点时，会聚点的阳光温度最高、能量最大，将纸烤焦的时间也就最短；而凸透镜将阳光会聚为一个最小、最亮的点时，这点到凸透镜光心的距离即为焦距；由图可知，当凸透镜到纸的距离为10cm时将纸烤焦的时间最短，则凸透镜到纸的距离为10cm时会聚的点最小、最亮，故该凸透镜的焦距为10cm。
【小问2】为了使像成在光屏正中央，便于观察，安装器材时，应使烛焰和光屏中心处在凸透镜的主光轴上。当透镜与蜡烛的距离为15cm，此时2f＞u＞f，根据凸透镜成像规律，成倒立、放大的实像，投影仪是工作时成倒立、放大的实像，故投影仪就是利用此原理制成的。
【小问3】用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，成像大小不会变化，但经凸透镜的光线变少，所成的像与原来的像相比，比原来暗。
【小问4】将蜡烛移至图3所示位置，此时物距u＝50cm﹣44cm＝6cm＜f
根据凸透镜成像规律，此时成正立、放大的虚像。
23. 用不同的方法测量小石块和小瓷杯的密度。
（1）测小石块的密度；
①天平放置于 _______ 工作台上，将游码移到标尺零刻度处，调节平衡螺母使横梁平衡；
②用此天平测量小石块的质量，右盘所加砝码和游码位置如图甲所示，则小石块的质量为 _________ g，在量筒内放入适量的水，用细线绑好小石块，缓慢放入水中，如图乙所示，则小石块的密度为 _____________ kg/m3；
（2）测小瓷杯的密度如图丙所示，先在量筒内放入适量的水，液面刻度为V1；再将小瓷杯浸没于水中，液面刻度为V2；最后捞起小瓷杯并将杯中的水倒回量筒，使其浮于水面（水未损失），液面刻度为V3，小瓷杯密度的表达式ρ杯= ____________________ （用V1、V2、V3和ρ水表示）；实验完毕后发现小瓷杯内的水未倒干净，则所测结果 _______ （选填“偏大”、“偏小”或“不变”）。
【答案】（1） ①. 水平 ②. 17.4 ； 3.48×103 （2） ； 不变
【解析】【小问1】①天平调平之前，应先放在水平工作台上，并将游码归零，然后根据指针偏转方向，调节平衡螺母，左偏右调、右偏左调。
②由图甲可知，标尺的分度值是0.2g，游码左侧指在标尺上2g后面第2个小格上，所以小石块的质量为m=10g+5g+2.4g=17.4g
由图乙可知，量筒的分度值为1mL，量筒中原有30mL水，放入石块后，量筒液面上升到35mL，因此石块体积V=35mL-30mL=5mL=5cm3
小石块的密度为
【小问2】先在量筒内放入适量的水，液面刻度为V1；再将小瓷杯浸没于水中，液面刻度为V2；则陶瓷的体积V瓷=V2-V1；瓷杯处于漂浮时，则G=F浮
根据阿基米德原理可知F浮=G排；所以G=G排
则瓷杯质量m瓷=m排=ρ水（V3-V1）
所以小瓷杯密度
瓷杯内的水受到的浮力等于自身重力，排开水的体积也等于自身体积，在杯内和杯外，量筒内水的液面都不会变化，所以所测结果不会变化。
24. 利用如图所示的装置来探究“杠杆的平衡条件”。
（1）实验前，杠杆如图甲所示，可将杠杆左端的平衡螺母向 _____ 调节，使杠杆在水平位置平衡，这样可以避免杠杆自重对实验的影响，同时便于测量 __________ 。
（2）杠杆平衡后，如图乙所示，在杠杆B点挂3个相同的钩码，可在杠杆的D点挂 _____ 个相同的钩码，使杠杆仍然在水平位置平衡。
（3）如图乙所示，用弹簧测力计在C点竖直向上拉，使杠杆水平平衡，若弹簧测力计逐渐向右倾斜，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 _______ （选填“变大”、“变小”或“不变”）。
（4）保持B点钩码数量和力臂不变，杠杆在水平位置平衡时，测出多组动力臂l1和动力F1的数据，绘制了l1﹣F1的关系图象，如图丙所示。请根据图象推算，当l1为0.6m时，F1为 ________ N。
（5）如图丁，手提起物体时，桡骨在肱二头肌的收缩牵引下绕肘关节转动，此过程中肱二头肌收缩的距离 _______ （填“大于”、“等于”或“小于”）手移动的距离。
【答案】（1）右 ；力臂的大小 （2）4 （3）变大 （4）0.5 （5）小于
【解析】【小问1】实验前，杠杆静止时右端较高，这时杠杆也是处于平衡状态，接下来应向右调节杠杆两端的螺母，使杠杆保持水平并静止调节杠杆在水平位置平衡，这是为了便于在杠杆上直接读出力臂的大小
【小问2】设一钩码的重力为G，杠杆上一格为L，根据杠杆的平衡条件可知，3G×4L＝FD×3L，解得，FD＝4G，所以需要在D点挂4个钩码。
【小问3】由图可知，若弹簧测力计向右倾斜时，拉力不再与杠杆垂直，这样力臂相应会变短，根据杠杆的平衡条件，阻力与阻力臂不变，动力臂减小，拉力会相应变大，才能使杠杆继续保持平衡。
【小问4】由于题中的阻力和阻力臂不变，根据可知，利用图象中任意一组数据都可得出，故当l1为0.6m时，。
【小问5】手提起物体时，桡骨在肱二头肌的收缩牵引下绕肘关节转动，动力臂小于阻力臂，此过程中肱二头肌收缩的距离小于手移动的距离。
25. 小明利用“伏安法”测量未知电阻Rx的阻值，电源电压恒为3V，阻值Rx约为10Ω。
（1）请用笔画线代替导线，完成图甲实物电路的连接。（要求：滑动变阻器的滑片P向左滑动时，电流表示数变小，连线不得交叉）
（2）闭合开关，两电表均无示数。现将电压表接在变阻器两端时无示数，接在开关两端时有示数，则电路故障是_________ 。（选填“滑动变阻器断路”或“开关断路”）
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图乙为________ A，未知电阻Rx＝_____ Ω。接下来小明多次测量计算平均值的目的是_________ 。
（4）小丽认为：不用电流表，只用电压表和阻值为400Ω的定值电阻R3，由图丙同样可以测得未知电阻Rx的阻值。小丽设计方案如下：先闭合S1、断开S2，读出电压表示数为U1；再闭合S1、S2，读出电压表示数为U2。
①电阻Rx的表达式为R1＝____________________ （用测量值U1、U2及R0来表示）。
②利用提供的实验器材，小丽的设计方案_______ （选填“能”或“不能”）准确测得电阻Rx的阻值。
【答案】（1）见解析 （2）开关断路
（3）0.3； 9 ；减小误差 （4） ①. ②. 不能
【解析】【小问1】滑动变阻器采用一上一下的连接方式，串联在电路中，要求滑片向左移动电流表示数变小，电阻变大，故滑片以右下端电阻丝连入电路中；电源电压恒为3V，Rx阻值约为10Ω，电流的最大电流为，故电流表的量程为0~0.6A，且与电阻串联，如下所示：
【小问2】闭合开关，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在变阻器两端时无示数，说明电压表与电源不相连，是变阻器以外的部分有断路；接在开关两端时有示数，说明电压表和电源相连，是开关以外没有断路，故电路故障是开关发生断路。
【小问3】图中电流表选用小量程，分度值为0.02A，故电流表示数为0.3A。
由可得，未知电阻的阻值为。
由于一组数据得出的误差较大，为减小误差，实验采取多次测量取平均值。
【小问4】闭合S1、断开S2，R0与Rx串联，电压表测量Rx的电压，读出电压表示数为U1；闭合S1、S2，电路为只有Rx的电路，此时电压表测量电源电压，读出电压表示数为U2。则可得R0两端的电压为U2U1，由可得，通过R0的电流，因为串联电路电流处处相等，则，故电阻Rx的表达式为。
由已知条件可知，定值电阻R0的阻值约为400Ω，因为电源电压为3V，则通过电路的电流约为，Rx分的电压约为，
测得电阻Rx两端的电压值小于电压表的分度值，无法准确读取电压值。
四、计算题（本大题共2小题，24题9分，25题9分，共18分）
26. 如图所示是一款履带运输车.一次运送中，运输车在3min内沿水平路面匀速直线行驶900m，行驶中受到的阻力为，（燃料热值）求：
（1）这次运送中，运输车发动机做的功；
（2）发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是30％，则10kg的燃料可供该车沿水平路面匀速直线行驶的距离是多少千米？
【答案】（1）9×106J； （2）5×104W；（3）13.5km
【解析】解：（1）因为运输车匀速直线行驶，受力平衡，所以发动机的牵引力F牵=f=104N
这次运送中，运输车发动机做的功W=F牵s=104N×900m=9×106J
（2）发动机的功率
（3）10kg的燃料完全燃烧放出的热量Q放=m燃料q=10kg×4.5×107J/kg=4.5×108J
发动机做的有用功W有用=Q放η=4.5×108J×30%=1.35×108J
该车沿水平路面匀速直线行驶的距离
答：（1）运输车发动机做的功是9×106J；
（2）发动机功率是5×104W；
（3）10kg的燃料可供该车沿水平路面匀速直线行驶的距离是13.5km。
