2025年山东省济南市莱芜区中考模拟预测物理试题（解析版）

这是一份2025年山东省济南市莱芜区中考模拟预测物理试题（解析版），共20页。试卷主要包含了考试结束后，将答题卡交回等内容，欢迎下载使用。

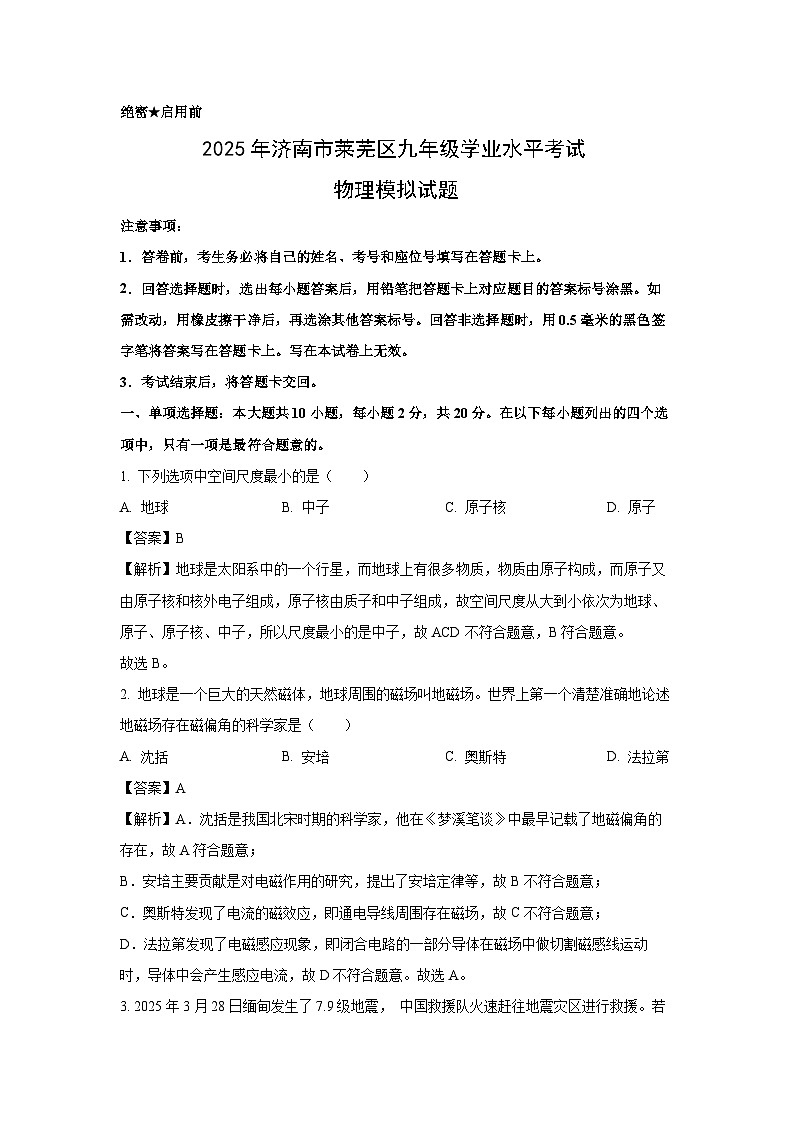

物理模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、考号和座位号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，用0.5毫米的黑色签字笔将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将答题卡交回。
一、单项选择题：本大题共10小题，每小题2分，共20分。在以下每小题列出的四个选项中，只有一项是最符合题意的。
1. 下列选项中空间尺度最小的是（ ）
A. 地球B. 中子C. 原子核D. 原子
【答案】B
【解析】地球是太阳系中的一个行星，而地球上有很多物质，物质由原子构成，而原子又由原子核和核外电子组成，原子核由质子和中子组成，故空间尺度从大到小依次为地球、原子、原子核、中子，所以尺度最小的是中子，故ACD不符合题意，B符合题意。
故选B。
2. 地球是一个巨大的天然磁体，地球周围的磁场叫地磁场。世界上第一个清楚准确地论述地磁场存在磁偏角的科学家是（ ）
A. 沈括B. 安培C. 奥斯特D. 法拉第
【答案】A
【解析】A．沈括是我国北宋时期的科学家，他在《梦溪笔谈》中最早记载了地磁偏角的存在，故A符合题意；
B．安培主要贡献是对电磁作用的研究，提出了安培定律等，故B不符合题意；
C．奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C不符合题意；
D．法拉第发现了电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故D不符合题意。故选A。

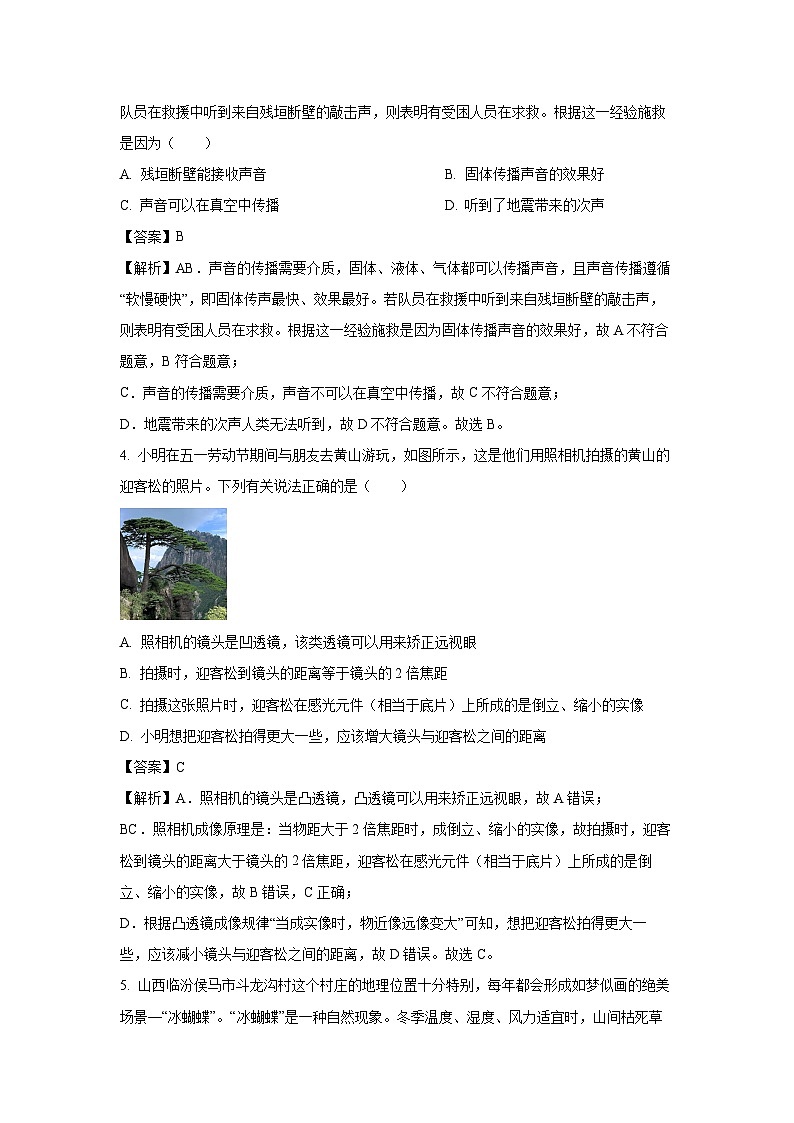

3. 2025年3月28日缅甸发生了7.9级地震， 中国救援队火速赶往地震灾区进行救援。若队员在救援中听到来自残垣断壁的敲击声，则表明有受困人员在求救。根据这一经验施救是因为（ ）
A. 残垣断壁能接收声音B. 固体传播声音的效果好
C. 声音可以在真空中传播D. 听到了地震带来的次声
【答案】B
【解析】AB．声音的传播需要介质，固体、液体、气体都可以传播声音，且声音传播遵循“软慢硬快”，即固体传声最快、效果最好。若队员在救援中听到来自残垣断壁的敲击声，则表明有受困人员在求救。根据这一经验施救是因为固体传播声音的效果好，故A不符合题意，B符合题意；
C．声音的传播需要介质，声音不可以在真空中传播，故C不符合题意；
D．地震带来的次声人类无法听到，故D不符合题意。故选B。
4. 小明在五一劳动节期间与朋友去黄山游玩，如图所示，这是他们用照相机拍摄的黄山的迎客松的照片。下列有关说法正确的是（ ）
A. 照相机的镜头是凹透镜，该类透镜可以用来矫正远视眼
B. 拍摄时，迎客松到镜头的距离等于镜头的2倍焦距
C. 拍摄这张照片时，迎客松在感光元件（相当于底片）上所成的是倒立、缩小的实像
D. 小明想把迎客松拍得更大一些，应该增大镜头与迎客松之间的距离
【答案】C
【解析】A．照相机的镜头是凸透镜，凸透镜可以用来矫正远视眼，故A错误；
BC．照相机成像原理是：当物距大于2倍焦距时，成倒立、缩小的实像，故拍摄时，迎客松到镜头的距离大于镜头的2倍焦距，迎客松在感光元件（相当于底片）上所成的是倒立、缩小的实像，故B错误，C正确；
D．根据凸透镜成像规律“当成实像时，物近像远像变大”可知，想把迎客松拍得更大一些，应该减小镜头与迎客松之间的距离，故D错误。故选C。

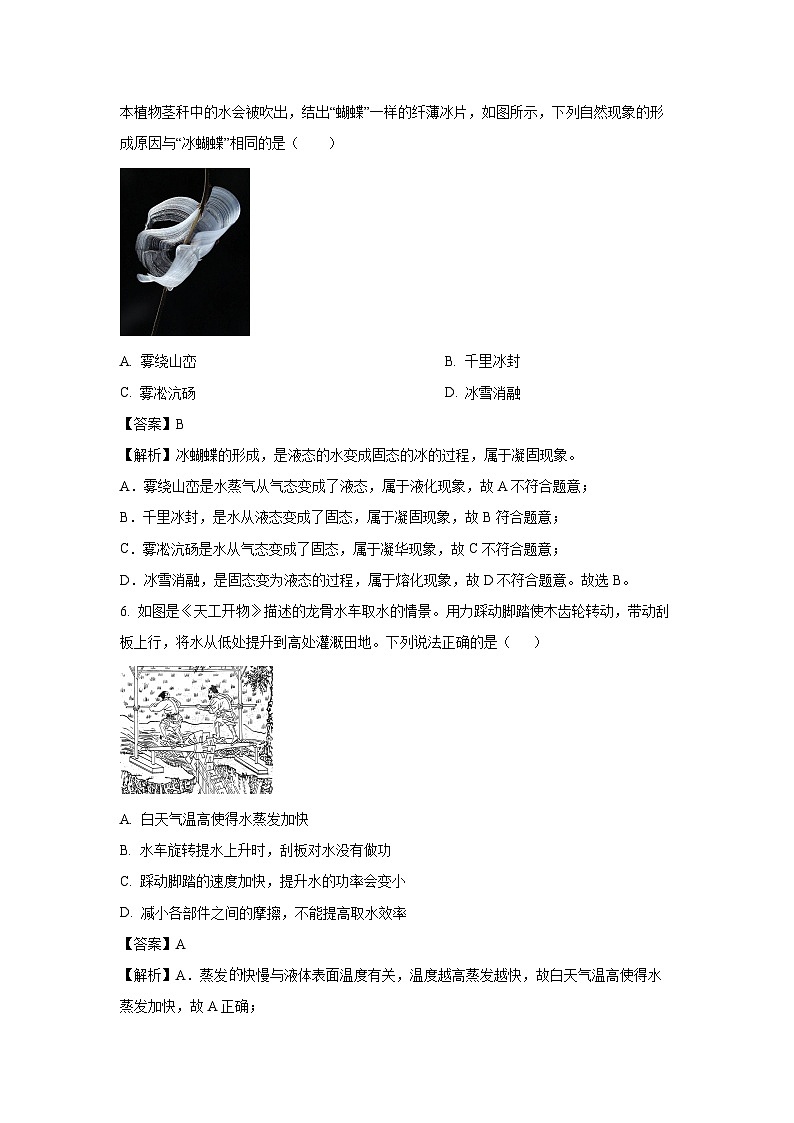

5. 山西临汾侯马市斗龙沟村这个村庄的地理位置十分特别，每年都会形成如梦似画的绝美场景—“冰蝴蝶”。“冰蝴蝶”是一种自然现象。冬季温度、湿度、风力适宜时，山间枯死草本植物茎秆中的水会被吹出，结出“蝴蝶”一样的纤薄冰片，如图所示，下列自然现象的形成原因与“冰蝴蝶”相同的是（ ）
A. 雾绕山峦B. 千里冰封
C. 雾凇沆砀D. 冰雪消融
【答案】B
【解析】冰蝴蝶的形成，是液态的水变成固态的冰的过程，属于凝固现象。
A．雾绕山峦是水蒸气从气态变成了液态，属于液化现象，故A不符合题意；
B．千里冰封，是水从液态变成了固态，属于凝固现象，故B符合题意；
C．雾凇沆砀是水从气态变成了固态，属于凝华现象，故C不符合题意；
D．冰雪消融，是固态变为液态的过程，属于熔化现象，故D不符合题意。故选B。
6. 如图是《天工开物》描述的龙骨水车取水的情景。用力踩动脚踏使木齿轮转动，带动刮板上行，将水从低处提升到高处灌溉田地。下列说法正确的是（ ）
A. 白天气温高使得水蒸发加快
B. 水车旋转提水上升时，刮板对水没有做功
C. 踩动脚踏的速度加快，提升水的功率会变小
D. 减小各部件之间的摩擦，不能提高取水效率
【答案】A
【解析】A．蒸发快慢与液体表面温度有关，温度越高蒸发越快，故白天气温高使得水蒸发加快，故A正确；
B．水车旋转提水上升时，刮板对水有向上的力，且在力的方向上移动了距离，所以刮板对水做了功，故B错误；
C．踩动脚踏的速度加快，相同时间内做的功增多，根据​可知，功率会变大，故C错误；
D．减小各部件之间的摩擦，可以减少额外功，根据可知，在有用功不变时，额外功减少，总功减少，机械效率提高，能提高取水效率，故D错误。
故选A。
7. 小明自制了一把杆秤，如图所示，秤钩上不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡，当秤钩挂上物体，移动秤砣使秤杆再次水平平衡时，即可通过秤砣所对应刻度读出物体质量，下列说法正确的是（ ）
A. 定盘星是秤杆的支点
B. 若秤杆粗细不均匀，则上面刻度也不均匀
C. 若更换质量更大的秤砣，定盘星将靠近秤纽
D. 使用已磨损的秤砣测量时，测量值比真实值偏小
【答案】C
【解析】A．秤纽与秤杆的连接点是秤杆绕着转动的点，是支点，故A错误；
B．根据杠杆的平衡条件，可以知道与杠杆自重无关，与杆的粗细无关，故B错误；
C．若更换质量更大的秤砣，根据杠杆平衡条件，阻力与阻力臂不变，动力变大，则动力臂变小，因此定盘星将靠近秤纽，故C正确；
D．使用已磨损的秤砣测量时，即变小，、不变，根据杠杆平衡条件，所以变大，则测量值比真实值偏大，故D错误。故选C。
8. 如图所示，将装有适量水的杯子放在电子秤上，用细线系住石块，将石块慢慢放入水中，下列说法正确的是（ ）
A. 石块浸没在水中深度越大，电子秤示数就越大
B. 石块浸没在水中深度越大，水对杯底的压强就越大
C. 石块从接触水面到碰到杯底前，电子秤示数保持不变
D. 石块浸没在水中与未浸入水中相比，电子秤增大的示数等于石块排开水的质量
【答案】D
【解析】A．由阿基米德原理可知铝块受到的浮力等于排开水的重力，而石块对水的压力大小与浮力相等，石块浸没后，在水中深度越大，排开水的体积不变，即浮力不变，因此电子秤示数就不变，故A错误；
B．石块浸没后，在水中深度越大，排开水的体积不变，因此水的深度不变，根据可知，水对杯底的压强不变，故B错误；
C．石块从接触水面到碰到杯底前，石块排开水的体积先增大，再不变，即浮力先增大后不变，电子秤示数先增大后保持不变，故C错误；
D．由阿基米德原理可知铝块受到的浮力等于排开水的重力，而石块对水的压力大小与浮力相等，石块浸没在水中与未浸入水中相比，电子秤测质量，增大的示数等于石块排开水的质量，故D正确。故选D。
9. 小明制作了如图甲所示的电磁跷跷板参加学校的科技节活动。该电磁跷跷板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外绕有金属丝作为线圈，在线圈两端并联两只发光二极管，其电路如图乙所示，下列说法正确的是（ ）
A. 该装置发光的原理与电动机的工作原理一样
B. 将塑料管上下翘动，磁铁便在线圈中左右移动，两个发光二极管有可能会同时发光
C. 塑料管上下翘动，磁铁在线圈中左右移动时，将机械能转化为电能
D. 塑料管上下翘动速度变大，二极管会变得更暗
【答案】C
【解析】A．由图和题意可知，塑料管中的磁铁来回运动，使线圈相对于磁铁做切割磁感线运动产生感应电流，所以电磁跷跷板中发光二极管轮流发光是根据电磁感应原理工作的，故A错误；
B．电磁跷跷板上下翘动时，磁铁在管中来回运动，磁铁运动的方向不同，使线圈做切割磁感线运动的方向不同，产生的感应电流方向不同，又因为二极管具有单向导电性，所以两个二极管会轮流发光，故B错误；
C．塑料管上下翘动，磁铁在线圈中左右移动时，产生感应电流，该过程中将机械能转化为电能，故C正确；
D．塑料管上下翘动速度变大，产生的感应电流变大，二极管会变得更亮，故D错误。
故选C。
10. 如图所示，实验小组设计了甲、乙、丙、丁四个电路来探究开关的控制作用。下列判断正确的是（ ）
A. 甲电路中，闭合开关S，仅灯泡亮
B. 乙电路中，闭合开关S，灯泡和均亮
C. 丙电路中，闭合开关S，灯泡被短路
D. 丁电路中，断开开关S，灯泡和均不亮
【答案】D
【解析】A．甲电路中，闭合开关S，被短路，仅灯泡亮，故A错误；
B．乙电路中，闭合开关S，电源被短路，灯泡和均不亮，故B错误；
C．丙电路中，闭合开关S，灯泡和并联，灯泡和均亮，L1​不会被短路，故C错误；
D．丁电路中，断开开关S，整个电路断路，灯泡和均不亮，故D正确。故选D。
二、多项选择题：本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有一个是正确的。选对的得4分，选对但不全的得3分，选一个的得2分，选错或不选的得0分。
11. 下列估测中符合实际情况的是（ ）
A. 成年人步行的速度约5m/s
B. 家用空调的电功率约100W
C. 对人体安全的电压约为36V
D. 将两个鸡蛋托起1m做功约1J
【答案】D
【解析】A．人正常步行的速度约1.1m/s，合4km/h，故A不符合题意；
B．家用空调的工作电流约为5A左右，其功率为
故B不符合题意；
C．经验证明，只有不高于36V的电压对人体才是安全的，故C不符合题意；
D．两个鸡蛋的重力约为1N，举高1m做功约为
故D符合题意。故选D。
12. 如图是我国西部某熔盐塔式光热电站，上万面镜子将太阳光准确地照射到高塔顶端，太阳光的能量被塔顶的熔盐吸收，熔盐带着这些能量到达厂房，将水加热成水蒸气，水蒸气推动汽轮发电机发电。下列说法错误的是（ ）
A. 太阳能属于不可再生能源
B. 发电机发电的原理是电磁感应现象
C. 塔式光热发电站将太阳能直接转化为电能
D. 水蒸气推动汽轮转动与内燃机的做功冲程的原理相同
【答案】AC
【解析】A．太阳能可以从自然界中源源不断的获得，属于可再生能源，故A错误，符合题意；
B．发电机的工作原理是电磁感应现象，故B正确，不符合题意；
C．由题干可知，太阳光的能量被塔顶的熔盐吸收，使其温度升高，内能增大，熔盐带着这些能量到达厂房，将水加热成水蒸气，再由水蒸气推动汽轮，水蒸气的内能转化为汽轮的机械能，最后根据汽轮机带动发电机发电，机械能转化为电能，所以塔式光热发电过程中能量的转化过程为太阳能 → 内能 → 机械能 → 电能，故C错误，符合题意；
D．水蒸气推动汽轮转动时内能对外做功，把内能转化成机械能，内燃机的做功冲程中将内能转化为机械能，两者的能量转化相同，故D正确，不符合题意。故选AC 。
13. 小林做探究通电螺线管的磁场分布的实验：在一块有机玻璃板上安装一个用导线绕成的螺线管，在板面均匀撒上铁屑。然后在螺线管中通以图甲所示的电流，轻敲板面，观察到铁屑的分布如图乙所示。则下列说法错误的是（ ）
A. 图中B点的磁场较强
B. 实验中不能用铜屑代替铁屑显示磁场的分布
C. 通电螺线管的磁场分布与条形磁铁的磁场分布相似
D. 若将小磁针放在图乙所示的A点，则小磁针静止时极的指向水平向右
【答案】AD
【解析】A． 由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到A点铁屑的分布比B点密集，由此可以确定A点的磁场比B点强，故A错误，符合题意；
B． 铜屑不能被磁化，因而实验中不能用铜屑代替铁屑显示磁场分布，故B正确，不符合题意；
C．由图可知，通电螺线管的磁场分布与条形磁铁的磁场分布相似，故C正确，不符合题意；
D． 由图乙中电流方向，根据安培定则可知，螺线管左端为N极，右端为S极，根据同名磁极相互排斥可知，放在通电螺线管外部A点（线圈外部）的小磁针，静止时N极水平向左，故D错误，符合题意。故选AD。
14. 近年来，我国科技创新能力日益凸显，各种新技术、新能源、新材料、新装置等科技成果不断涌现。例如：2017年可燃冰（天然气水合物）首次开采成功；2020年；2021年，我国磁约束核聚变装置“东方超环”在7000万摄氏度下运行17.6分钟，冬奥园区无人驾驶车辆实现基于北斗提供的厘米级高精度定位服务……关于上述新科技成果，下列说法中正确的是（ ）
A 可燃冰（天然气水合物）属于可再生能源
B. 水声定位主要是利用声音传递能量实现的
C. 核聚变获得核能的方式与普通核电站不同
D. 北斗卫星与导航系统通过电磁波传播信号
【答案】CD
【解析】A．可燃冰属于化石能源，属于不可再生能源，故A错误；
B．水声定位主要是利用声音传递信息实现的，故B错误；
C．普通核电站利用的是核裂变，核聚变获得核能的方式与普通核电站不同，故C正确；
D．电磁波可以在真空中传播，卫星与地面系统是通过电磁波来交互信息的，故D正确。
故选CD。
15. 如图甲所示，“蹦极”就是跳跃者把一端固定的长弹性绳绑在踝关节等处，从几十米高处跳下的一种极限运动.某运动员做蹦极运动，所受绳子拉力F的大小随时间t变化的情况如图乙所示（将蹦极过程近似为在竖直方向的运动）.以下说法正确的是（ ）
A. t1～t3过程中人的速度是先变大再变小B. 图像点B的速度小于点C的速度
C. 图像AB段，人的动能不断增加D. 人的重力等于F0
【答案】C
【解析】A．t1～t3过程中人受到的重力大于绳子的拉力，先向下做加速运动，速度逐渐变大，随着绳子被拉长，弹力逐渐变大，当拉力与重力相等时，速度最大，后随拉力逐渐变大，人开始做减速运动，当时间为t2，,拉力最大，此时人的速度为0，此时人受到绳子的拉力大于人受到的重力，人开始向上做加速运动，绳子逐渐变短，产生的拉力逐渐变小，当拉力等于重力时，速度最大，随着拉力逐渐变小，人开始做减速运动，故A错误；
B．由于人在下降过程中，需要克服阻力做功，因此人具有的机械能逐渐变小，因此B的速度大于点C的速度，故B错误；
C．图像AB段，此时拉力大于重力，人向上做加速运动，因此动能逐渐变大，故C正确；
D．图中弹力不变时，弹力小于F0，且人处于平衡状态，因此人的重力小于F0，故D错误。故选C。
三、非选择题：本大题共12小题，共60分。
16. 如图所示是春晚节目《只此青绿》临水起舞，用舞蹈语言复活了国宝级文物《千里江山图》。舞台上的“白气”是______（选填“小水珠”或“水蒸气”），舞者弯腰靠近舞台，倒影身形大小______。（选填“变大”“变小”或“不变”）
【答案】 小水珠 不变
【解析】[1]舞台上的 “白气” 是由于干冰升华吸热，使周围空气温度降低，空气中的水蒸气遇冷液化形成的小水珠 ，而水蒸气是无色透明的气体，肉眼看不到，所以 “白气” 是小水珠。
[2]舞者弯腰靠近舞台，其倒影是光的反射形成的平面镜成像。根据平面镜成像特点，像与物大小相等，所以倒影身形大小不变 。
17. 如图所示，人们通过观察锅炉外的水位计高度变化就可以知道锅炉内的水位变化，这是利用了 ________ 的特点；拔罐时，将罐内壁均匀涂抹酒精，点燃后立即扣在皮肤上，片刻之后火罐就紧紧地吸附在皮肤上了，火罐之所以能紧紧吸附在皮肤上是因为 ________ 的作用。
【答案】 连通器 大气压
【解析】[1]上端开口、底部相连通的容器叫连通器。锅炉外水位计与锅炉上端开口，下端连通，它们构成了一个连通器。连通器中的同种液体，静止时各容器中液面相平，则水位计和锅炉中水面是相平的，所以，人们通过观察锅炉外的水位计高度变化就可以知道锅炉内的水位变化。
[2]拔罐前，在罐内壁均匀涂抹酒精，点燃后氧气被消耗、加热排出部分空气，立即扣在皮肤上，冷却后罐内的内部压强减小，小于外界大气压，所以，片刻后大气压将火罐紧紧地压在皮肤上。
18. 中药是中华文化的瑰宝。如图所示中医熬制中药时，药汤沸腾散发出浓郁药香，说明分子在_________________；时常选用砂锅而非铁锅，是因为砂锅的比热容比铁锅________（填“大”或“小”），在加热过程中升温较慢，能有效避免温度骤升破坏药性，从而更好地保留药材的有效成分。
【答案】 不停地做无规则运动 大
【解析】[1]熬制中药时，药汤沸腾散发出浓郁药香，这是分子在不停地做无规则运动，即扩散现象。
[2]砂锅的比热容比铁锅的比热容大，质量相同的砂锅和铁锅，吸收相同的热量，砂锅升高的温度较慢，能有效避免温度骤升破坏药性，从而更好地保留药材的有效成分。
19. 随着电动汽车的普及，充电桩数量迅猛增加。充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现______（选填“短路”或“断路”）现象；图乙为充电桩给某电动汽车充电时充电功率P随充电时间t的变化图像，若充电18min至30min的时间内，充电电压保持500V不变，则该过程中充电电流逐渐______（选填“变大”或“变小”）。
【答案】 短路 变小
【解析】[1]生活用水是导体，充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现短路现象，消除安全隐患。
[2]由图可知，充电18min至30min的时间内，充电功率逐渐减小，充电电压保持500V不变，由可知，该过程中充电电流逐渐变小。
20. 如图所示为沉在水底的石块，请画出石块所受重力和浮力的示意图。
【答案】
【解析】石块的重力作用在重心上，方向竖直向下；浮力的方向是竖直向上的，由于石块沉在水底，所以重力大于浮力，如图所示：
21. 如图所示为感应式垃圾桶，电源启动开关S1闭合，指示灯亮；当人处于感应区范围内时，感应开关S2自动闭合，桶盖自动打开；当人离开感应区时，S2自动延时断开，桶盖自动关闭。电源用电池的符号代替，指示灯用灯泡的符合代替，电动装置用电动机的符号代替，请在答题纸上指定位置画出这个垃圾桶的电路图。
【答案】
【解析】启动开关S1闭合后，此时指示灯亮起；当人接近感应区范围内时，感应开关S2自动闭合，电动机工作，垃圾桶盖缓缓打开，这表明灯泡和电动机能各自独立工作，并联在电路中，启动开关S1接在干路中，控制整个电路；感应开关S2控制电动机，串联在电动机的支路上，如图所示：
22. 2025年春晚节目中，16台人形机器人与舞蹈演员共同表演东北秧歌，惊艳全场，如图所示。机器人的动作又稳又灵活，多亏了智能平衡系统，还有北斗卫星帮忙。若一个机器人在该舞台上沿直线匀速移动4.5m，用时1.5s。问：机器人1.5s内运动的速度是多少?
【答案】3m/s
【解析】机器人1.5s内运动的路程，机器人1.5s内运动的速度
23. 盾构机可以实现一边挖掘隧道，一边在隧道内壁安装盾构管片，如图所示。某盾构机满负荷工作时，最大推进力F是4.2×107N，在25s内向前推进0.05m，盾构机推进的总功率是2.8×105W。安装的某个管片有效承压面积是5m2，管片承受的压强是2×108Pa。求：
（1）该管片承受的压力F压；
（2）推进力做的功；
（3）盾构机推进的机械效率。
【答案】（1）1×109N
（2）2.1×106J
（3）30%
【解析】【小问1详解】
该管片承受的压力
【小问2详解】
推进力做的功为W有=Fs=4.2×107N×0.05m=2.1×106J
【小问3详解】
盾构机推进的总功W总=Pt=2.8×105W×25s=7×106J
则盾构机推进的机械效率为
24. 飞船发射前，通常要检验舱体的气密性。小明设计的检测电路如图甲所示，电源电压保持不变，定值电阻R0的阻值为50Ω，压力传感器R的阻值随环境气压的变化规律如图乙所示。进行气密性监测时，将压力传感器R置于舱体内，舱体置于真空室中，舱体不漏气时，电压表示数为100V，此时舱体内气压为1.0×105Pa。求：
（1）舱体不漏气时通过R0的电流；
（2）舱体不漏气时电路10min消耗的电能；
（3）电压表示数为75V时舱体内的气压。
【答案】（1）2A； （2）1.44105J；
（3）4104Pa
【解析】【小问1详解】
解：由图甲可知，R0与R串联，电压表测量R0两端的电压；当舱体不漏气时，电压表示数为100V，定值电阻R0的阻值为50Ω，通过R0的电流为。
【小问2详解】
由图乙可知，当舱体内气压为1.0×105Pa时，压力传感器R的阻值为10Ω，根据串联电路的电阻特点可知，电路中的总电阻
由欧姆定律可知，电源电压
舱体不漏气时电路10min消耗的电能。
【小问3详解】
当电压表示数为75V时，电路中的电流为
根据串联电路的电压特点可知，压力传感器R两端的电压为
由可知，此时压力传感器R的阻值为
由图乙可知，当压力传感器R的阻值为30Ω时，舱内的气压为4×104Pa。
25. 小南利用凸透镜做了以下两个实验：
实验一：他将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图甲所示，测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘出如图乙所示的图像。
实验二：探究凸透镜成像规律。
（1）由图像可知，该透镜的焦距f为______；
（2）当蜡烛、凸透镜与光屏的位置如图丙所示时，可在光屏上得到一个清晰的______像，利用这一成像原理可制成生活中的______；
（3）将蜡烛向靠近凸透镜方向移动，要在光屏上呈现烛焰清晰的像，应将光屏向______凸透镜的方向移动。
【答案】（1）10
（2）倒立、缩小的实 照相机
（3）远离
【解析】【小问1详解】
当正对太阳光的凸透镜将阳光会聚为一个最小、最亮的点时，会聚点的阳光温度最高、能量最大，将纸烤焦的时间也就最短。而凸透镜将阳光会聚为一个最小、最亮的点时，这点到凸透镜光心的距离即为焦距。由图可知，当凸透镜到纸的距离为10cm时将纸烤焦的时间最短，则凸透镜到纸的距离为10cm时会聚的点最小、最亮，故该凸透镜的焦距为10cm。
【小问2详解】
[1][2]如图丙所示，物距
根据凸透镜成像规律，此时成倒立、缩小的实像，应用是照相机。
【小问3详解】
将蜡烛向靠近凸透镜的方向移动，物距变小，根据凸透镜成像规律，像距会变大，所以要在光屏上呈现烛焰清晰的像，应将光屏向远离凸透镜的方向移动。
26. 如图甲电路探究“电流与电压和电阻的关系”。器材有：电压为的电源，电流表、电压表，开关各一个，、、、、的定值电阻各一个，规格为“ ”的滑动变阻器一个，导线若干。
（1）小南探究“电流与电压的关系”，为了保护电路，实验开始时，滑动变阻器的滑片P应移动到最________（选填“左”或“右”）端；他将的电阻接入电路，检查电路无误后开始实验，依次得到A到E点的数据，并绘制图像如图乙，根据图像可得出结论：__________。
（2）为了使实验结论更具有普遍性，小南换用的电阻重复前面操作，得到多组数据，根据实验数据，在相同的坐标系中画出了图像，如图中________（选填“a”“b”或“c”）图像是符合实验实际的；
（3）探究电流与电阻的关系时，小岗所测得的4组数据如表格所示，请你帮他写出分析数据得出结论的具体过程__________。
（4）小岗用的电阻替换的电阻进行了第5次实验，为了完成该实验，他应该进行的调整是_________。
【答案】（1）左 定值电阻相同时，通过定值电阻电流与定值两端的电压成正比
（2）b （3）见解析 （4）换一个最大阻值大于30Ω的滑动变阻器
【解析】（1）[1]实验开始时，滑动变阻器的滑片P应在阻值最大处，即最左端。
[2]由图乙可知，图像是正比例函数，所以可得出结论定值电阻相同时，通过定值电阻的电流与定值两端的电压成正比。
（2）[3]由可知，当电流一定时，电阻越大，电阻两端的电压越大，所以在图像中，相同的电流下，阻值为10Ω电阻电压为阻值为5Ω电阻电压的2倍，故（b）符合题意。
（3）[4]由表中数据可知，，
所以第3组数据错误，删除；根据第4组实验数据可知
可初步得出实验结论在电阻两端电压相同时，通过导体的电流与导体的电阻成反比。
（4）[5]由以上数据可知，实验时，控制电阻两端电压为3V，用的电阻替换的电阻时，通过电阻的电流
电源电压为6V，此时滑动变阻器应该接入电路中的阻值
滑动变阻器的规格为“ ”，此时滑动变阻器的最大阻值太小，为了完成该实验，他应该进行的调整是换一个最大阻值大于30Ω的滑动变阻器。
27. 小明在游泳馆游泳时发现：站在齐胸深的水中感觉呼吸略微有些困难，越往深水区走，这种感觉越明显；同时，他还发现，虽然都是齐胸深的水，在游泳池中和在海水中的感受也有所不同。小明提出两个猜想：
猜想一：液体压强大小可能与液体的深度有关。
猜想二：液体压强大小可能与液体的密度有关。
（1）小明决定通过实验一探究竟。图甲是他周末在家利用带孔的矿泉水瓶作为实验器材设计的实验，瓶上各点代表小孔所在位置，为了验证自己的猜想一，他应选择瓶________（选填“①”或“②”）进行实验。
（2）周一返校后小明借来微小压强计继续实验。组装器材时，有两块形状相同的橡皮膜，将相同的小球放在两种橡皮膜上时形变程度如图乙所示，为了能更好反映压强的细微差别，小明应该选择橡皮膜________（选填“A”或“B”）。
（3）若还没有按压橡皮膜前U形管两侧液面就存在一定的高度差，接下来的操作是_______。
（4）如图丙，小明将U形管压强计的探头分别放入水和盐水中，改变探头浸入深度，观察U形管两侧液面高度差并记录在表格中。为验证猜想二应选择_______组数据进行分析。
A. ①②B. ②④
C. ③④D. ③⑤
（5）实验结束后，同学们交流优化实验装置：为了防止在组装器材时U形管两端液面不平，在U形管同橡胶管的连接处可加装一个“三通接头”（如图丁），在用橡胶管连接U形管与探头时，为确保U形管内的水面相平，阀门K应处于________（选填“打开”或“关闭”）状态。
【答案】（1）① （2）A
（3）将软管取下，再重新安装
（4）BD （5）打开
【解析】【小问1详解】
探究液体压强与液体深度的关系，应控制液体密度相同，只改变液体深度，应选择瓶①进行实验。
【小问2详解】
压强计是通过U形管中液面的高度差来反映被测压强的大小，将相同的小球放在两种橡皮膜上时A橡皮膜形变程度明显，则A橡皮膜能更好的反映压强的细微差别，因此小明应选择橡皮膜A。
【小问3详解】
在使用压强计前，U形管中的液面应该是相平的，若还没有按压橡皮膜前U形管两侧液面就存在一定的高度差，只需要将软管取下，再重新安装，使U形管中的液面相平。
【小问4详解】
探究液体压强与液体密度的关系，根据控制变量法，应使探头浸入液体中的深度和探头朝向相同，液体密度不同，故应选择②④或③⑤两组数据，故BD符合题意，AC不符合题意。故选BD。
【小问5详解】
为了保持U形管内外气压平衡，在用橡胶管连接U形管与探头时，阀门K应处于打开状态，以确保U形管内的液面相平。
实验次数
1
2
3
4
5
10
15
20
0.6
0.3
0.26
0.14
次数
探头朝向
探头浸入深度/cm
U形管液面高度差/cm
水
盐水
①
下
5
5
②
下
10
9
-
③
下
20
17
-
④
下
10
-
11
⑤
下
20
20
