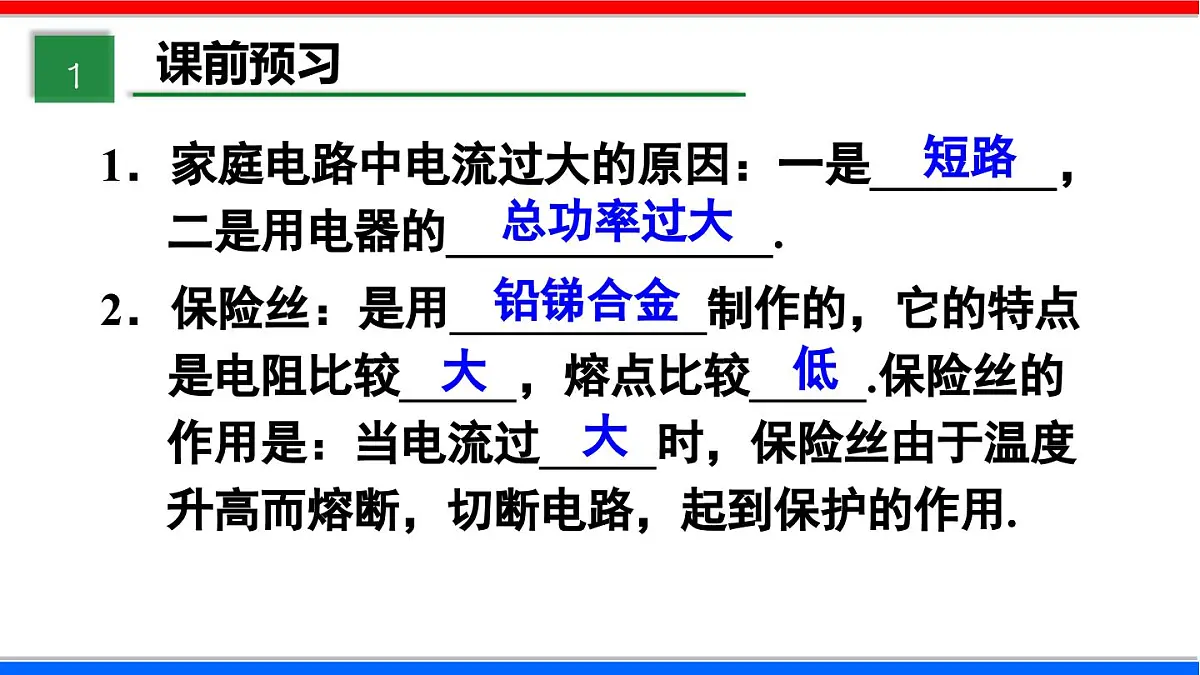

1．家庭电路中电流过大的原因：一是________，二是用电器的______________.2．保险丝：是用___________制作的，它的特点是电阻比较_____，熔点比较_____.保险丝的作用是：当电流过_____时，保险丝由于温度升高而熔断，切断电路，起到保护的作用.

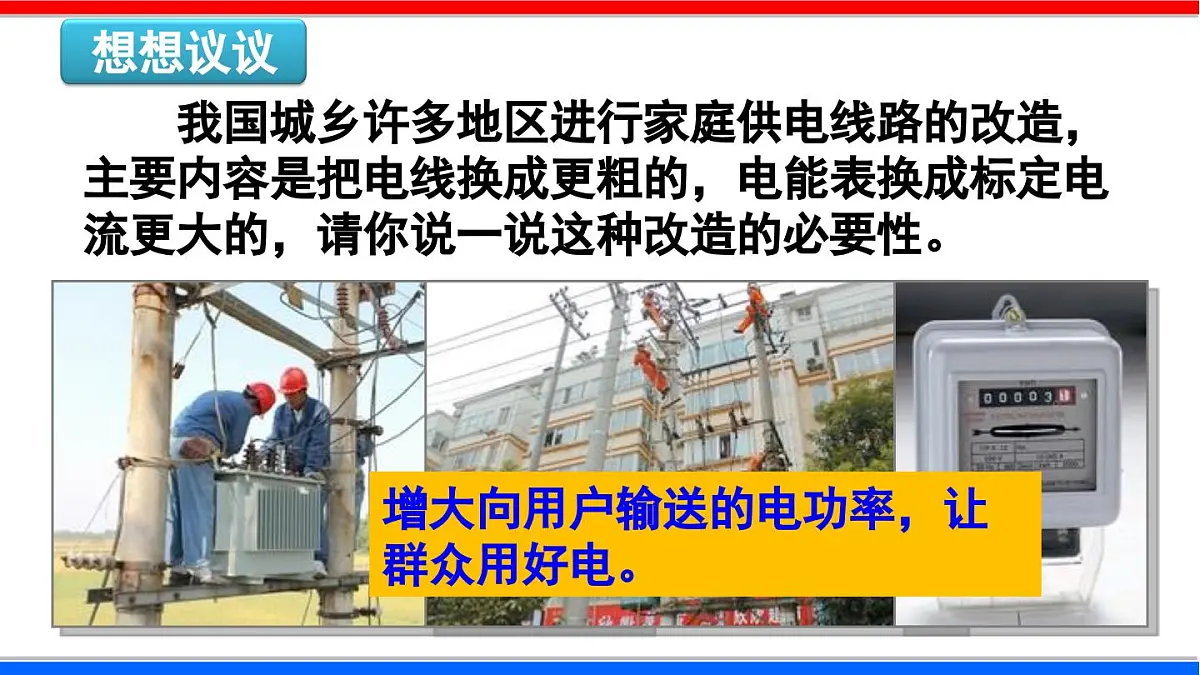

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。
增大向用户输送的电功率，让群众用好电。

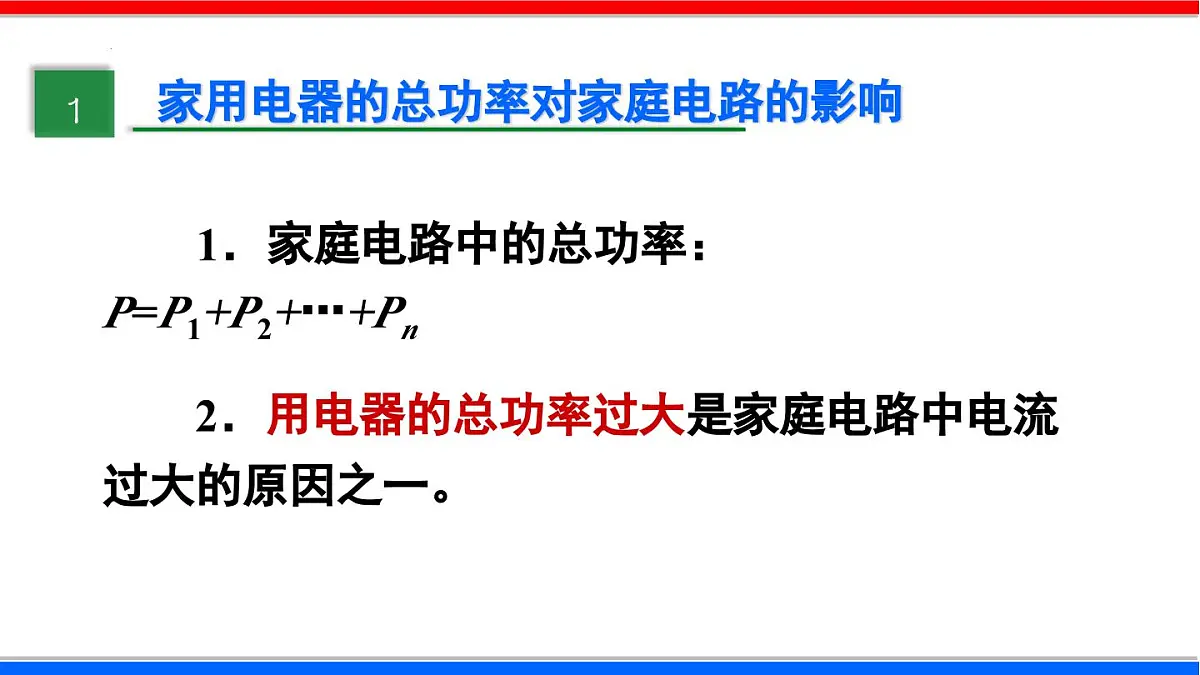

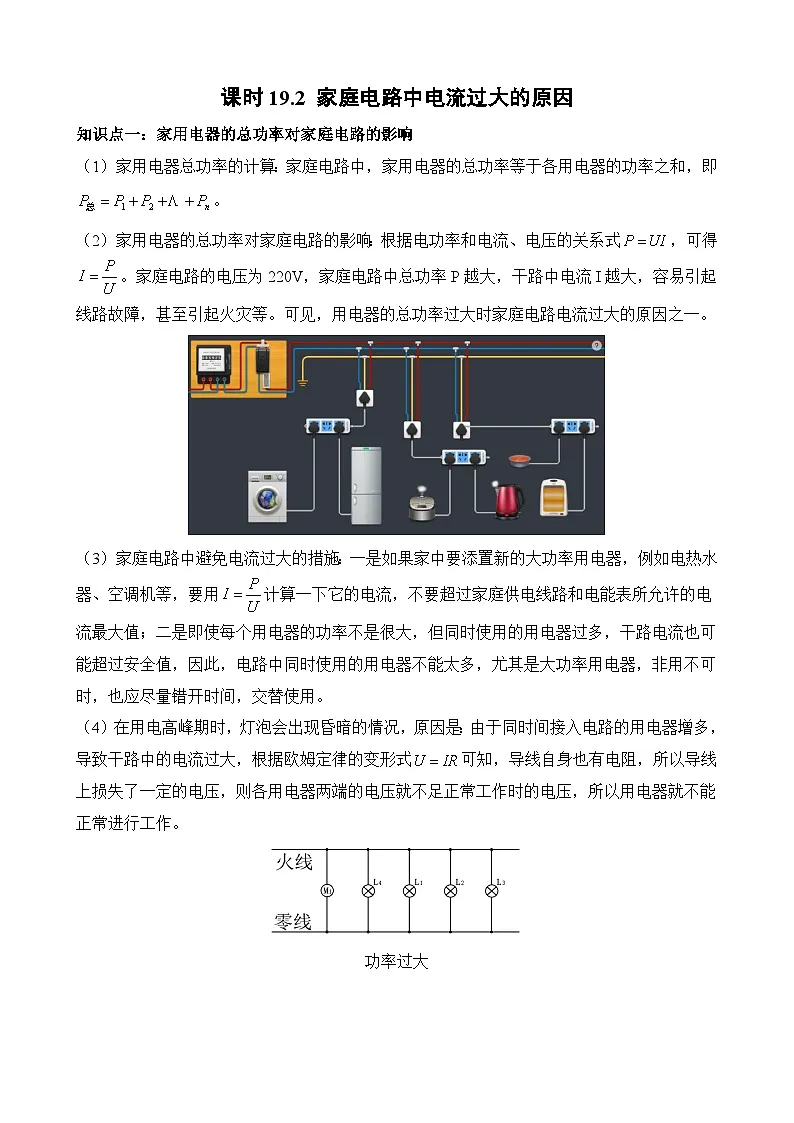

　　1．家庭电路中的总功率：P=P1+P2+…+Pn
　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。

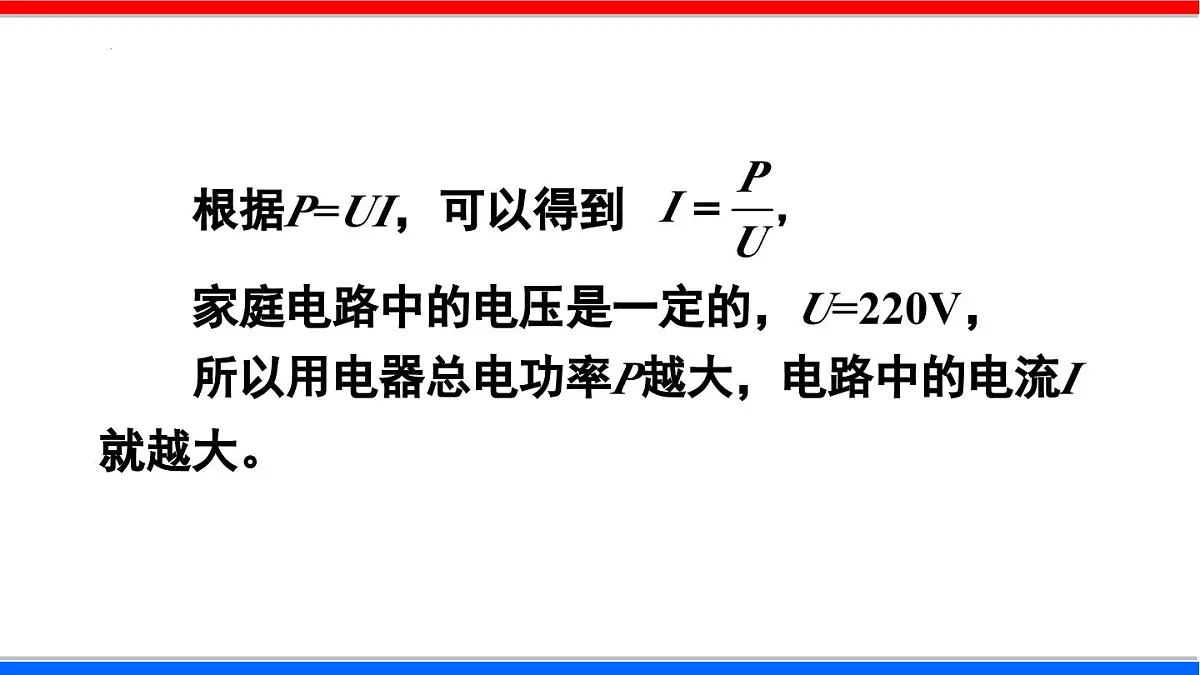

　　根据P=UI，可以得到　　家庭电路中的电压是一定的，U=220V，　　所以用电器总电功率P越大，电路中的电流I就越大。

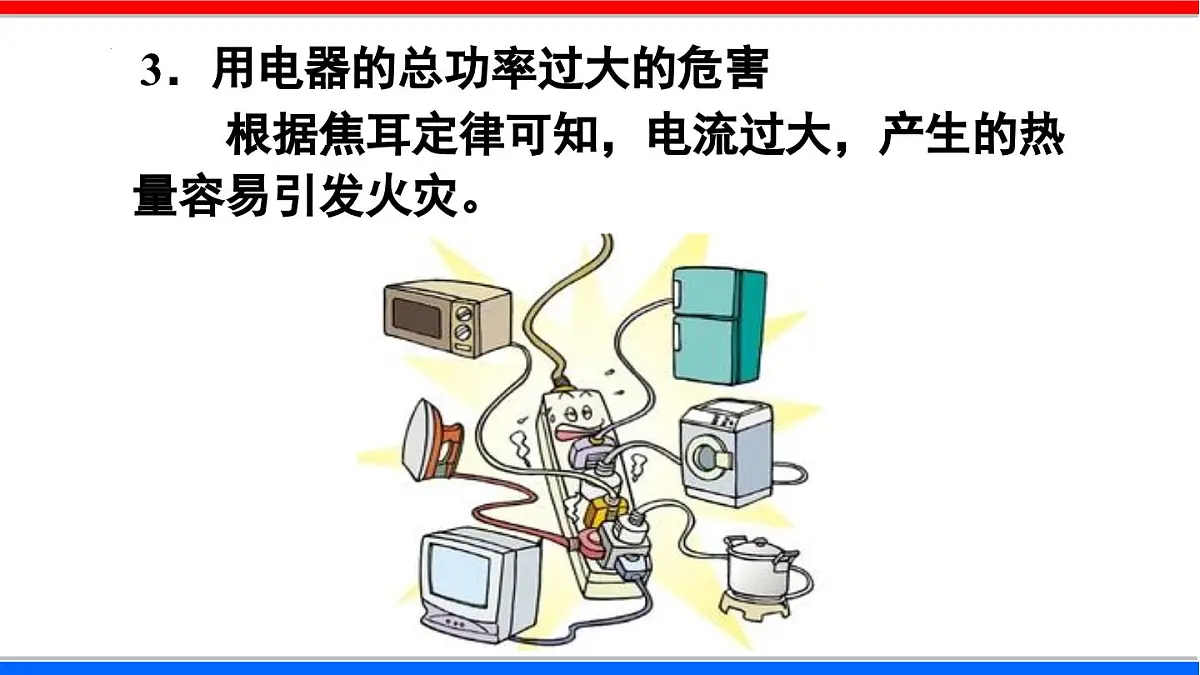

3．用电器的总功率过大的危害
　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。

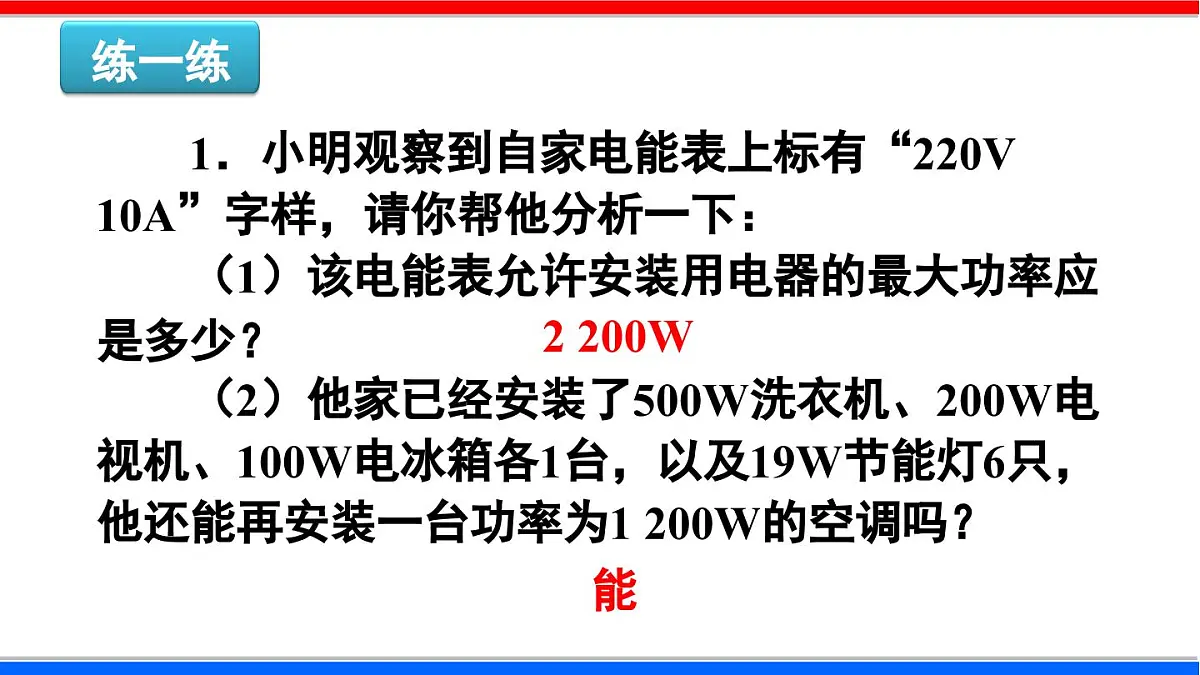

　　1．小明观察到自家电能表上标有“220V 10A”字样，请你帮他分析一下：　　（1）该电能表允许安装用电器的最大功率应是多少？　　（2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1 200W的空调吗？

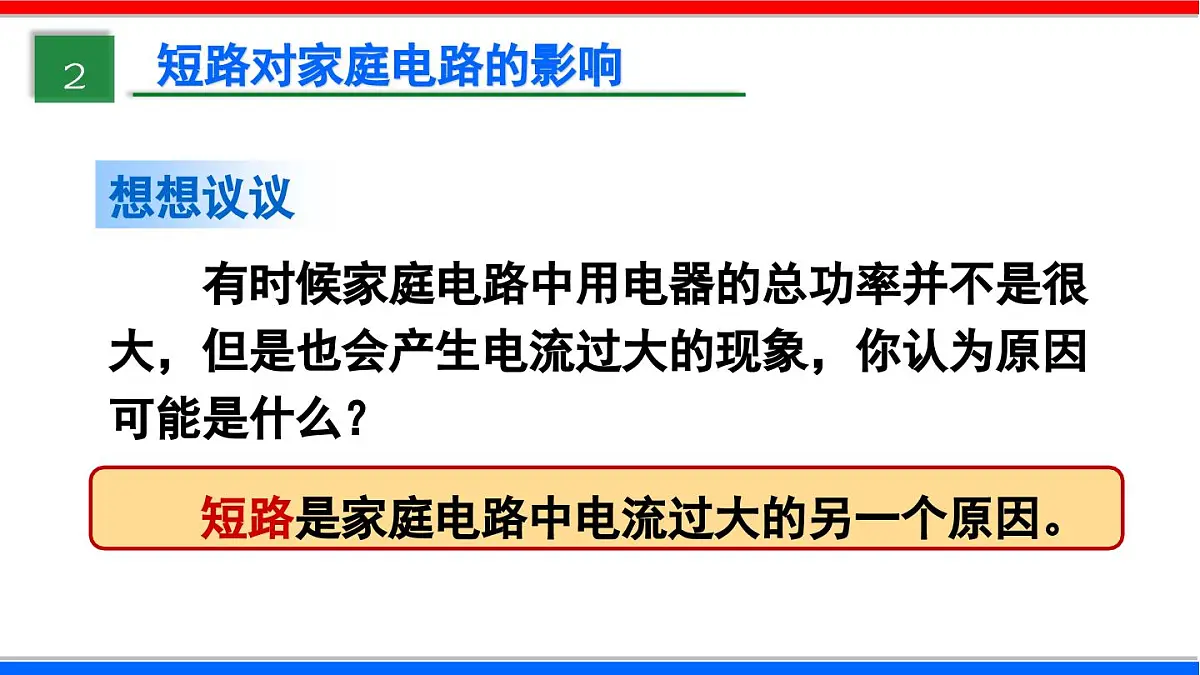

　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？

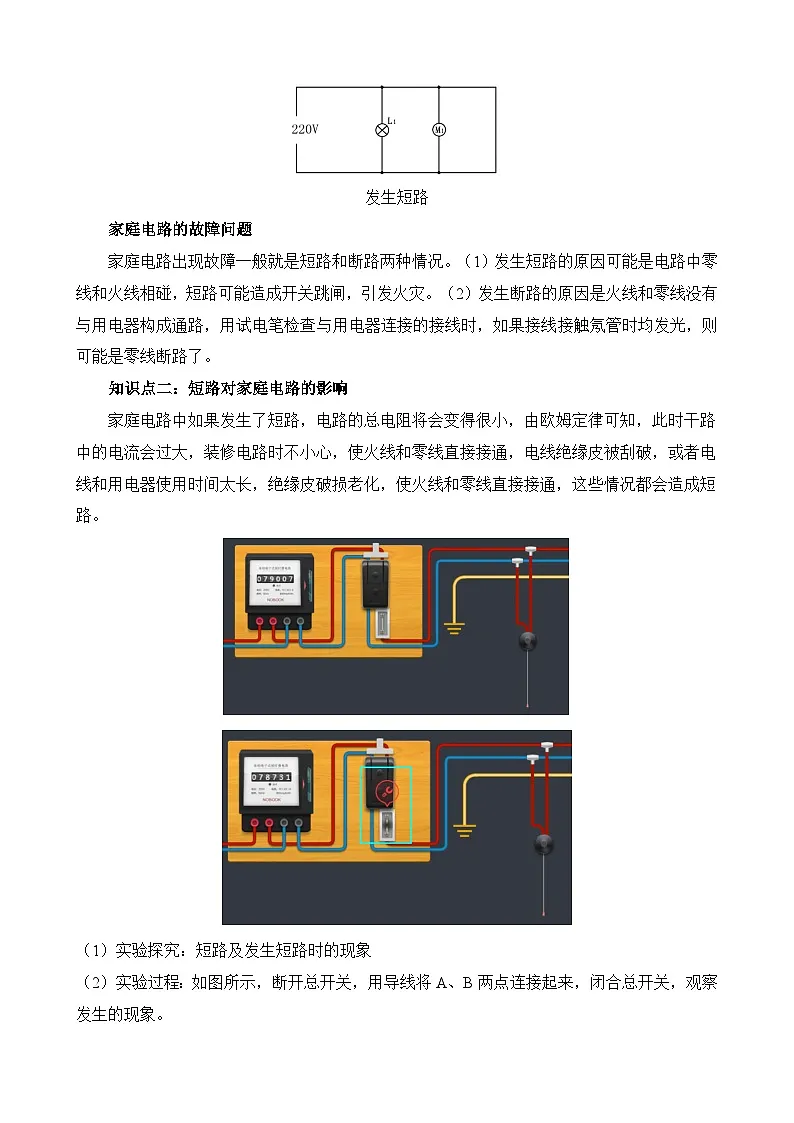

　　短路是家庭电路中电流过大的另一个原因。
你知道形成家庭电路中短路的原因是什么吗？
　　家庭电路中短路很容易造成火灾。
　　由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。

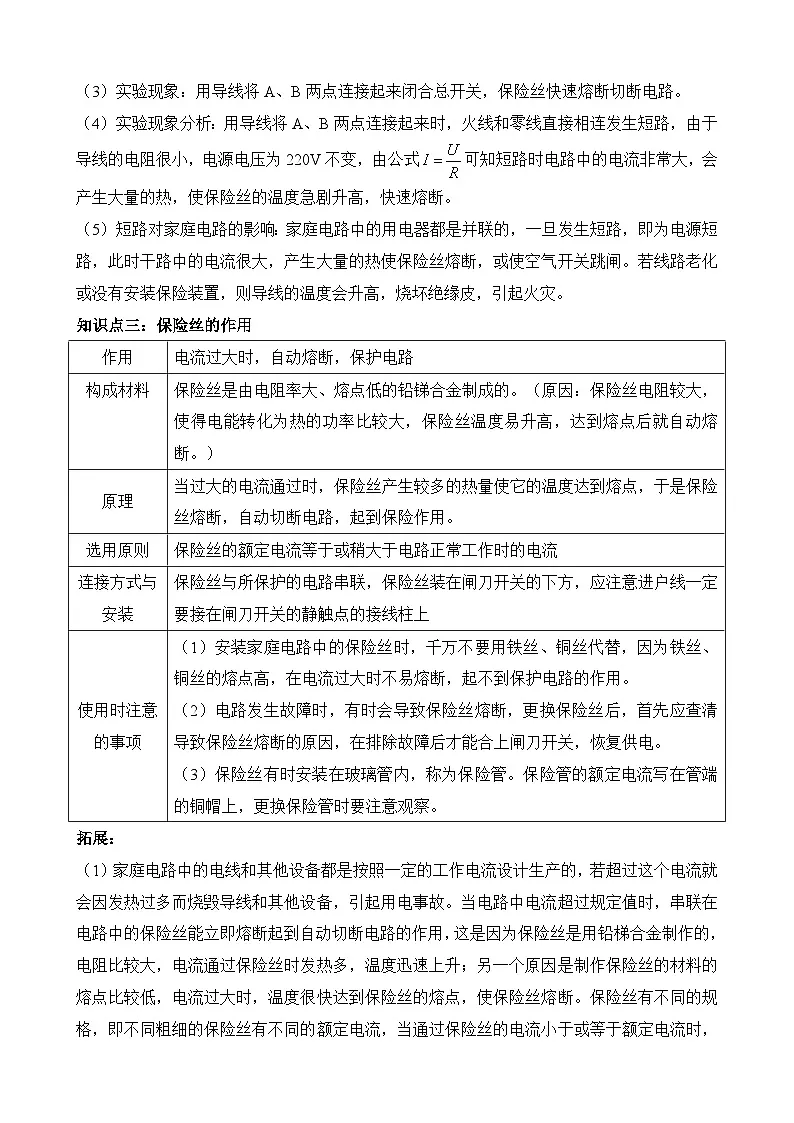

　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
　　1．材料：铅锑合金　　　　　　 保险丝的电阻比较大，熔点比较低
　　观察保险盒和闸刀开关上的保险丝。
　　你知道保险丝是如何起到“保险”作用的吗？
　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　　3．保险丝应串联在电路中
　　注意：不能用铁丝或铜丝作保险丝。
　　4．新型保险装置：空气开关
商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？你能解决他们的矛盾吗？
解答：售货员是从电能角度说的，顾客是从功率的角度说的.售货员的意思是：用微波炉加热食品耗费的电能不多，顾客的意思是：微波炉是大功率用电器，使用时会使电路中的总电流超出电能表所允许的最大值，从而熔断保险丝.解决的方法：可以选择一款额定功率较小的微波炉.
1.如图所示，家庭电路中的同一个插座上连接了多个大功率用电器。用电器所接电压是________V，用电器的连接方式是________。在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的________效应而引发火灾。
2.月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过________W，用电器工作时消耗0.5 kW·h的电能，电能表指示灯闪烁________次。若上月底电能表示数为1 877.6 kW·h，则本月消耗的电能为_____kW·h。
3.家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________，这时电路中的__________(填“漏电保护器”或“空气开关”)会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。
4．插线板新国家标准要求插线板的插孔必须设置“保护门”，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部________(填“断路”或“短路”)。在线材方面要求：如果最大工作电流为16 A的延长线插座，导线的最小横截面积由原来的1 mm2增加到1.5 mm2。
请你根据所学物理知识解释增加导线横截面积的好处：________________________________________________________________________________________________________________________________________________________________________。
材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q＝I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免导线过热，引起火灾
5．保险丝：①原理：电流的________效应；②作用：当电路中电流过大时，能______电路，起到________作用；③材料：由电阻率________，熔点________的铅锑合金制作；④选择：保险丝的额定电流________电路中最大正常工作电流；⑤连接：一般接在______线上，且与保护的电路________联。注意：禁止用铜丝、铁丝等代替保险丝。现在新建的供电线路常用起保险作用的____________代替保险丝。
7．新建楼房不再使用保险丝，而用起保险作用的____________代替，当电路被保险装置切断时，不要急于使____________复位，要先找到发生故障的原因，排除之后再将其复位。
8．为了探究保险丝的特点，小明利用如图装置进行了如下实验：(1)在图中A、B间接入一段保险丝，C、D间接入一段铁丝，闭合开关，通电一段时间后，发现保险丝先熔断。
(2)将图中C、D间的铁丝换成一段铝丝，闭合开关，通电一段时间后，发现保险丝先熔断。实验分析：由上述实验可知，保险丝的电阻较_____ (填“大”或“小”)，熔点较________(填“高”或“低”)。
9.随着宜昌现代化学校创建工作的深入开展，全市各中小学教学多媒体硬件运用越来越多，某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台，该校的供电电压为220 V。(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时该校会浪费多少度电？
解：(1)根据题意，教室内用电器不关闭，消耗的总电功率P总＝(40 W×10＋300 W＋100 W＋300 W)×15＝16 500 W＝16.5 kW，W＝P总t＝16.5 kW×0.5 h＝8.25 kW·h＝8.25度。
(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表所列的是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线？请通过计算后说明。
