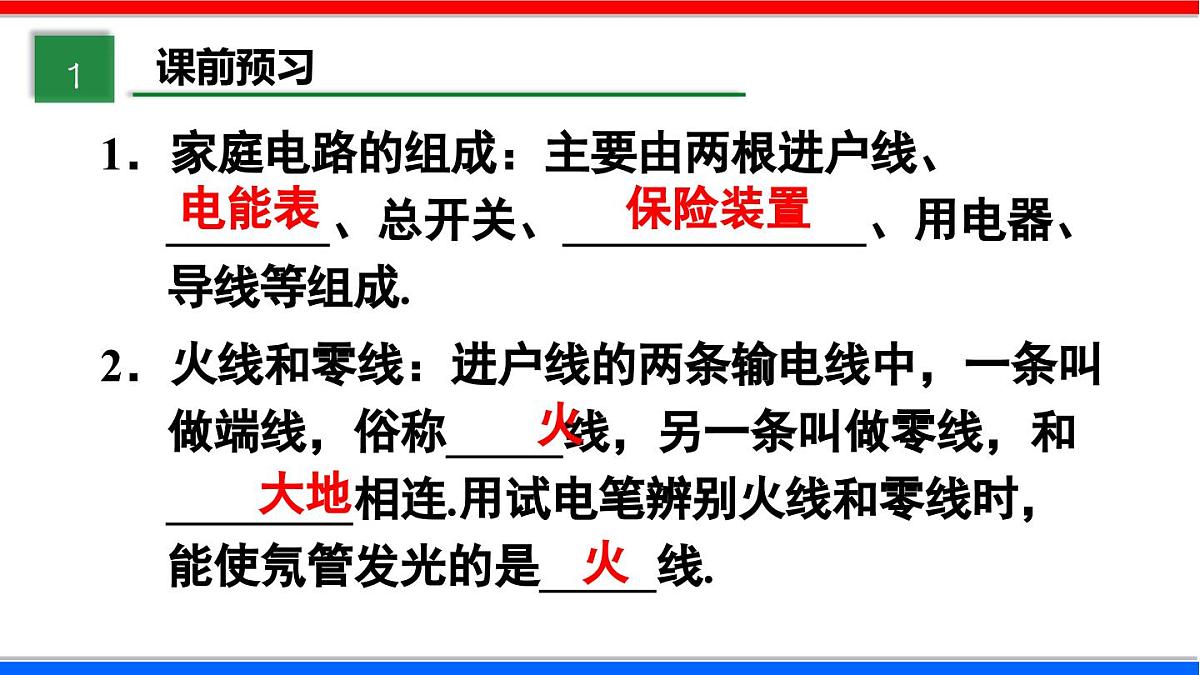

1．家庭电路的组成：主要由两根进户线、_______、总开关、_____________、用电器、导线等组成.2．火线和零线：进户线的两条输电线中，一条叫做端线，俗称_____线，另一条叫做零线，和________相连.用试电笔辨别火线和零线时，能使氖管发光的是_____线.

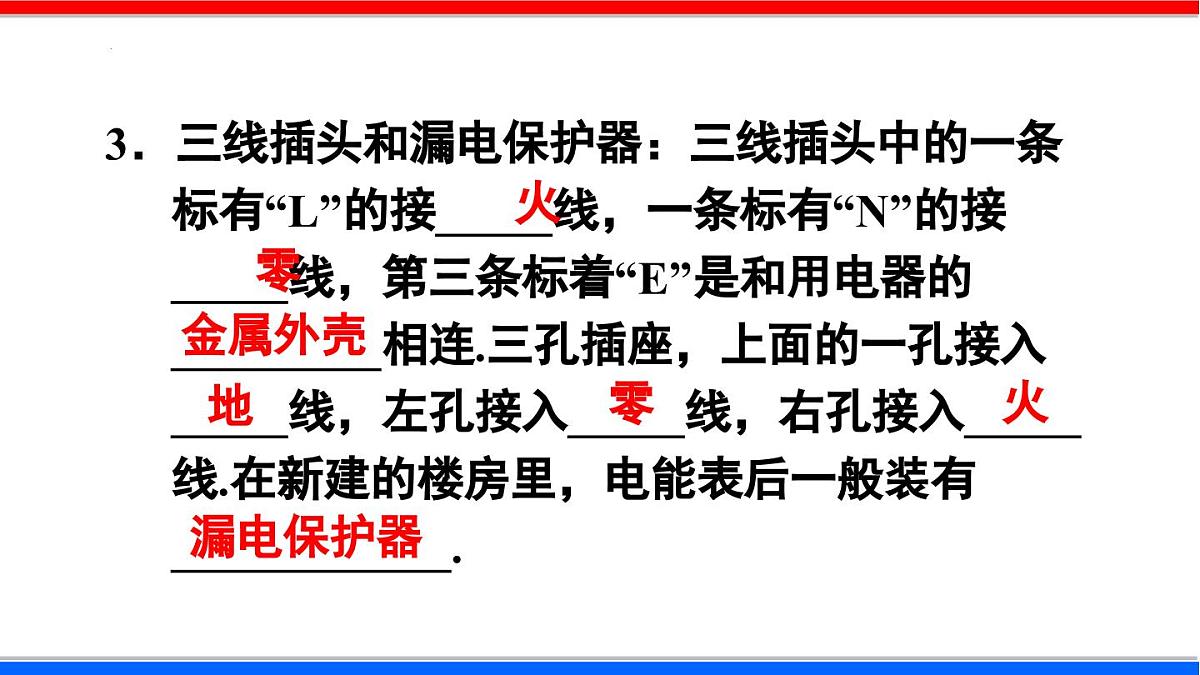

3．三线插头和漏电保护器：三线插头中的一条标有“L”的接_____线，一条标有“N”的接_____线，第三条标着“E”是和用电器的_________相连.三孔插座，上面的一孔接入_____线，左孔接入_____线，右孔接入_____线.在新建的楼房里，电能表后一般装有____________.

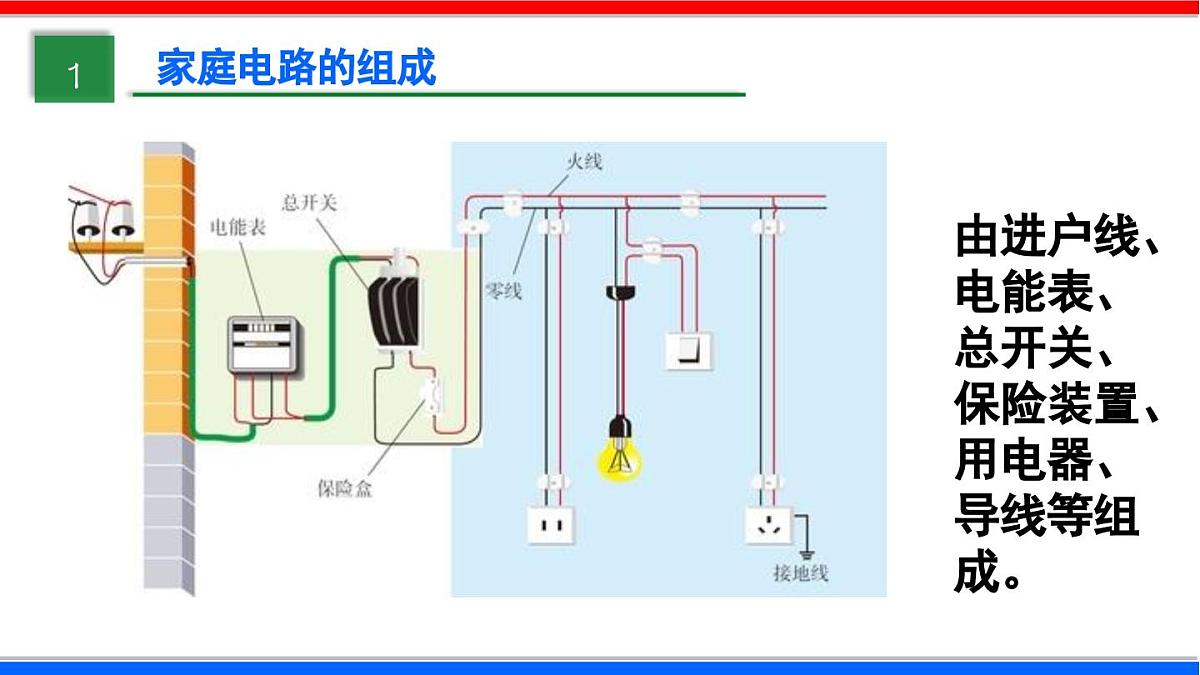

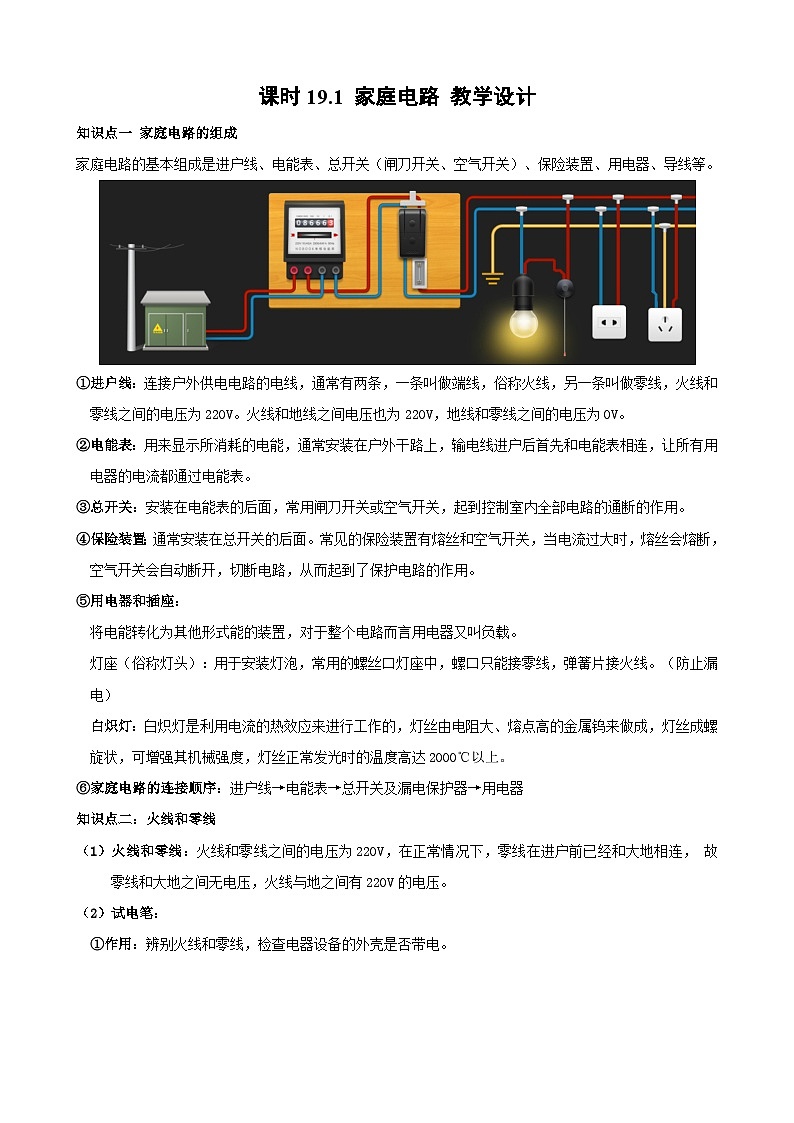

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

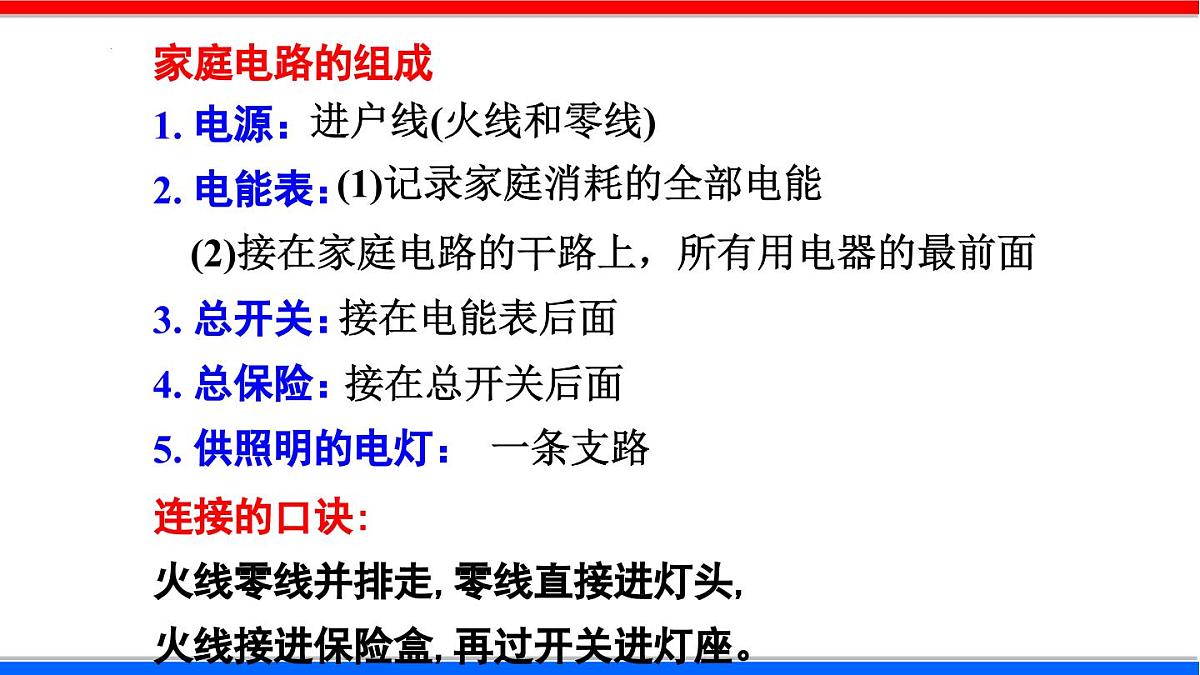

家庭电路的组成1. 电源：2. 电能表：3. 总开关：4. 总保险：5. 供照明的电灯：连接的口诀:火线零线并排走,零线直接进灯头,火线接进保险盒,再过开关进灯座。

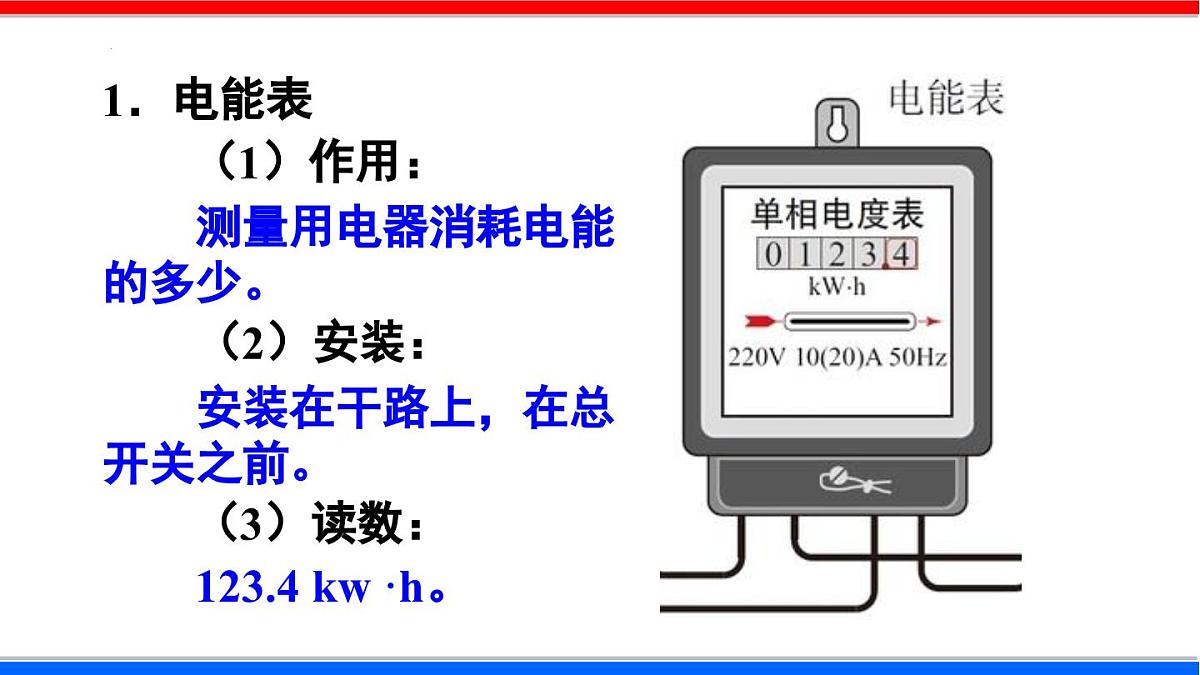

(1)记录家庭消耗的全部电能
(2)接在家庭电路的干路上，所有用电器的最前面
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h。

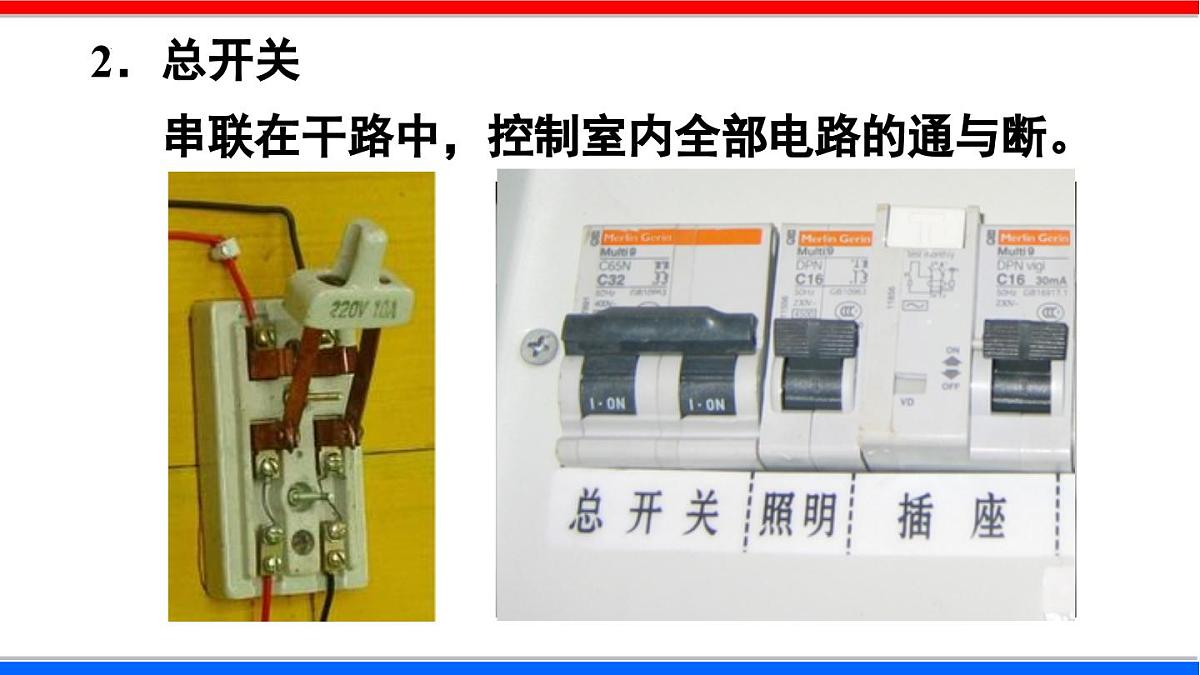

串联在干路中，控制室内全部电路的通与断。

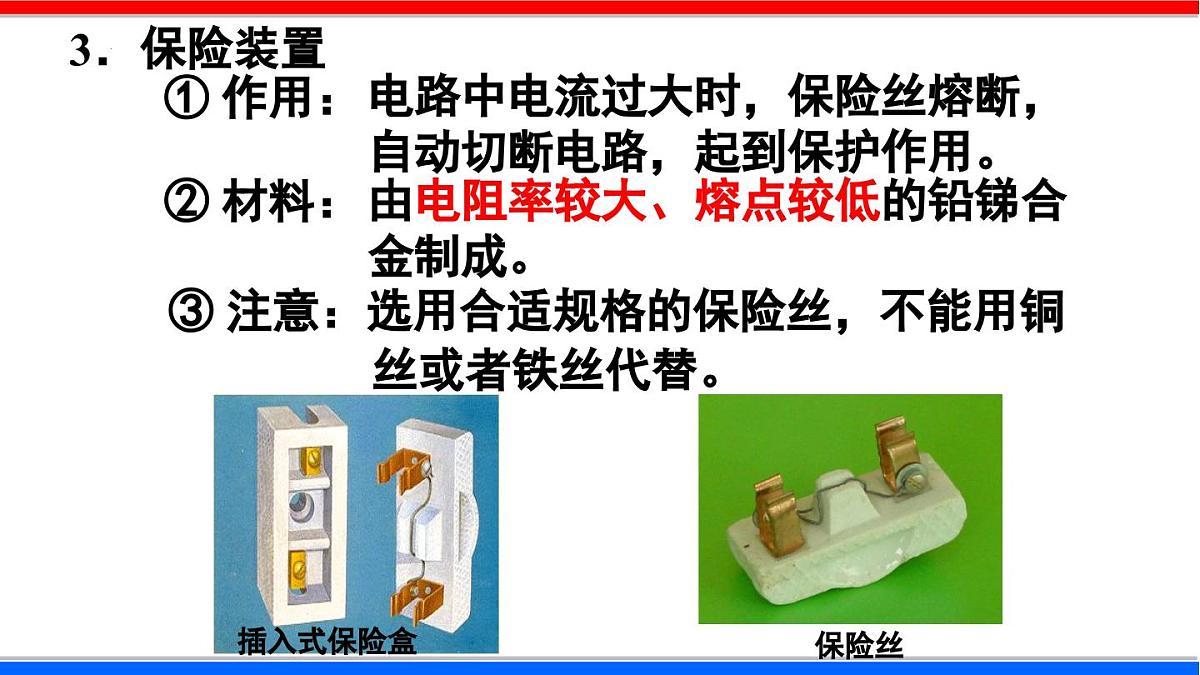

　　③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
　　如何辨别火线和零线？
　　（1）作用：辨别火线和零线。

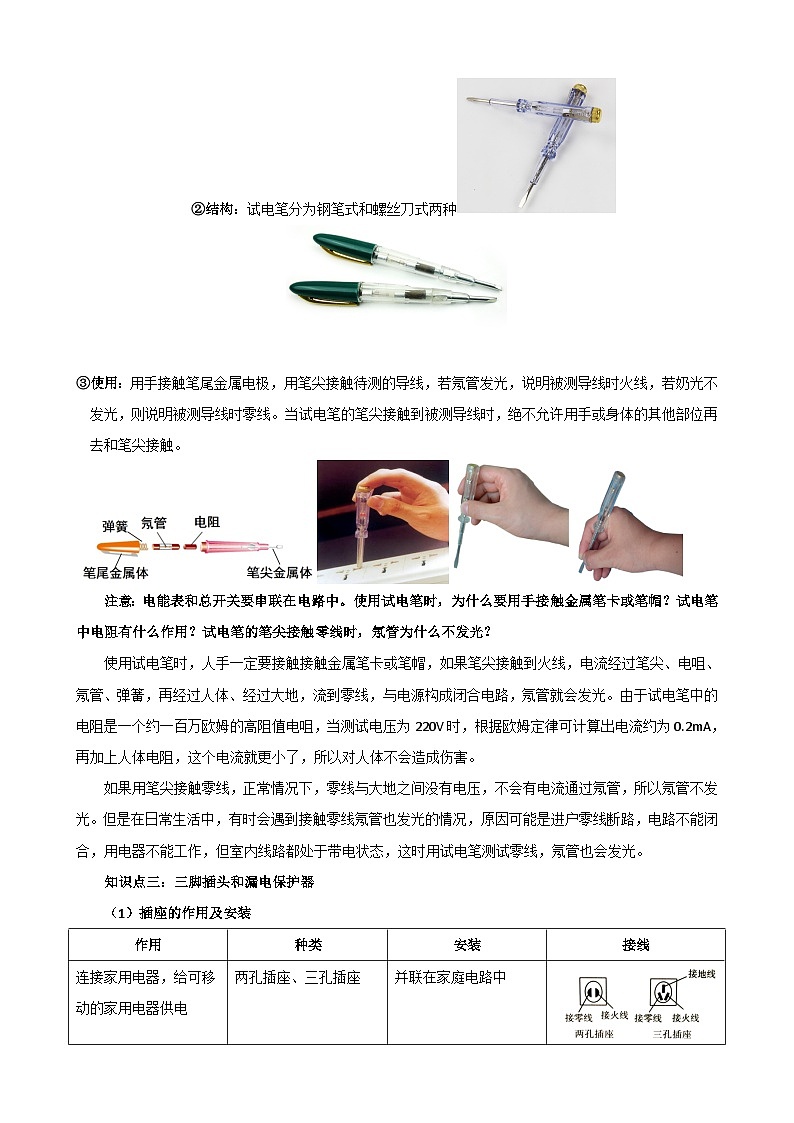

　　（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！

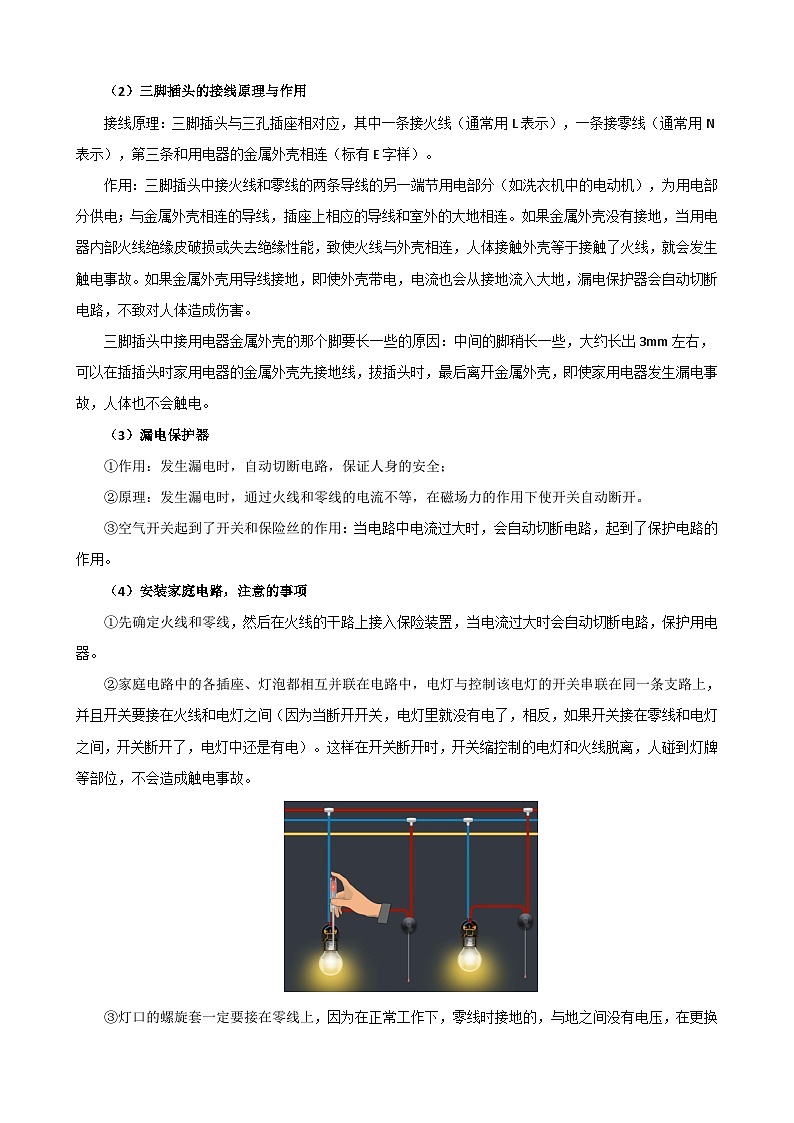

2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
（1）将闸刀开关上端的静触头接入导线.（2）控制电灯的开关要接在火线上.（3）螺丝口灯座的螺旋套必须接在零线上.（4）接大功率用电器的插座，一般在连接插座的火线上接一根保险丝，而不是在连接插座的火线和零线上各装一根保险丝.（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电.
家庭电路安装中应注意的问题：
金属外壳用电器接地的理解：角度一：人接触用电器的金属外壳，相当于接触地线， 人体两端没有电压，不会发生触电危险。角度二：由于人体的电阻远大于导线的电阻，故外壳中 的电流会通过地线直接回到大地，而不会通过 人体回到大地，相当于地线把人体给短路了。
用对比思想认识两孔和三孔插座：
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
1.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是(　　)A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置
2．下图是家庭电路的组成，请填出各组成部分的名称。①________；②_______；③_________；④_________；⑤________；⑥________；⑦________。
3．火线和零线：进户线有火线和零线之分，通常用________来辨别。在使用试电笔时，用手接触笔尾金属体，笔尖接触电线，如果氖管________，表示接触的是火线。
4.一种试电笔的构造如图所示，下列说法正确的是(　　)A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体
5．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器等设备，有一配电系统如图所示，以下各个设备的特征叙述正确的是(　　)A．电能表上可以直接读出应该交的电费B．所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地D．漏电保护器跳闸可能是因为其安装的位置湿度过大
6.如图所示，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
7.请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
8.如图所示，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
9.某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图中按要求正确完成电路连接。
10.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是________(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是_______________________________________________________。
插入时先接通地线，断开时后断开地线(或确保用电安全)
