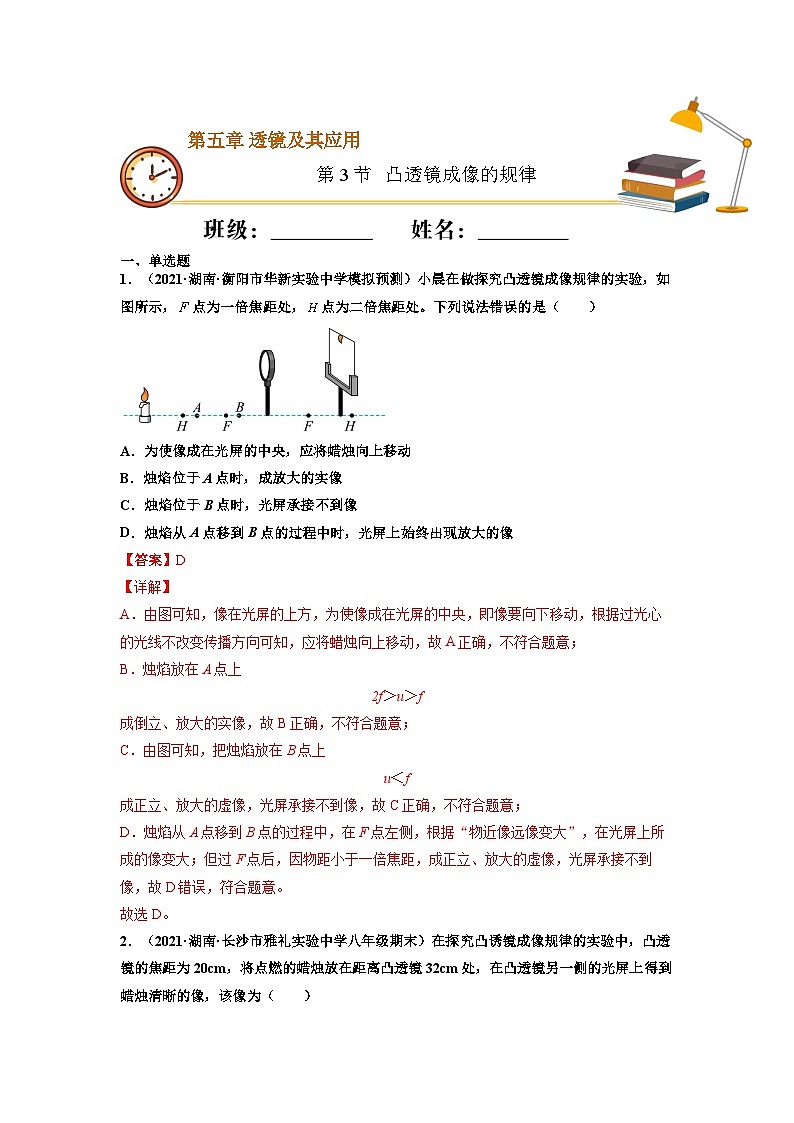

八年级物理上册10分钟课前预习练（人教版）凸透镜成像的规律（基础练）（解析版）

这是一份八年级物理上册10分钟课前预习练（人教版）凸透镜成像的规律（基础练）（解析版），共10页。试卷主要包含了单选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。
1．（2021·湖南·衡阳市华新实验中学模拟预测）小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（ ）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像
【答案】D
【详解】
A．由图可知，像在光屏的上方，为使像成在光屏的中央，即像要向下移动，根据过光心的光线不改变传播方向可知，应将蜡烛向上移动，故A正确，不符合题意；
B．烛焰放在A点上
2f＞u＞f
成倒立、放大的实像，故B正确，不符合题意；
C．由图可知，把烛焰放在B点上
u＜f
成正立、放大的虚像，光屏承接不到像，故C正确，不符合题意；
D．烛焰从A点移到B点的过程中，在F点左侧，根据“物近像远像变大”，在光屏上所成的像变大；但过F点后，因物距小于一倍焦距，成正立、放大的虚像，光屏承接不到像，故D错误，符合题意。
故选D。
2．（2021·湖南·长沙市雅礼实验中学八年级期末）在探究凸诱镜成像规律的实验中，凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为（ ）

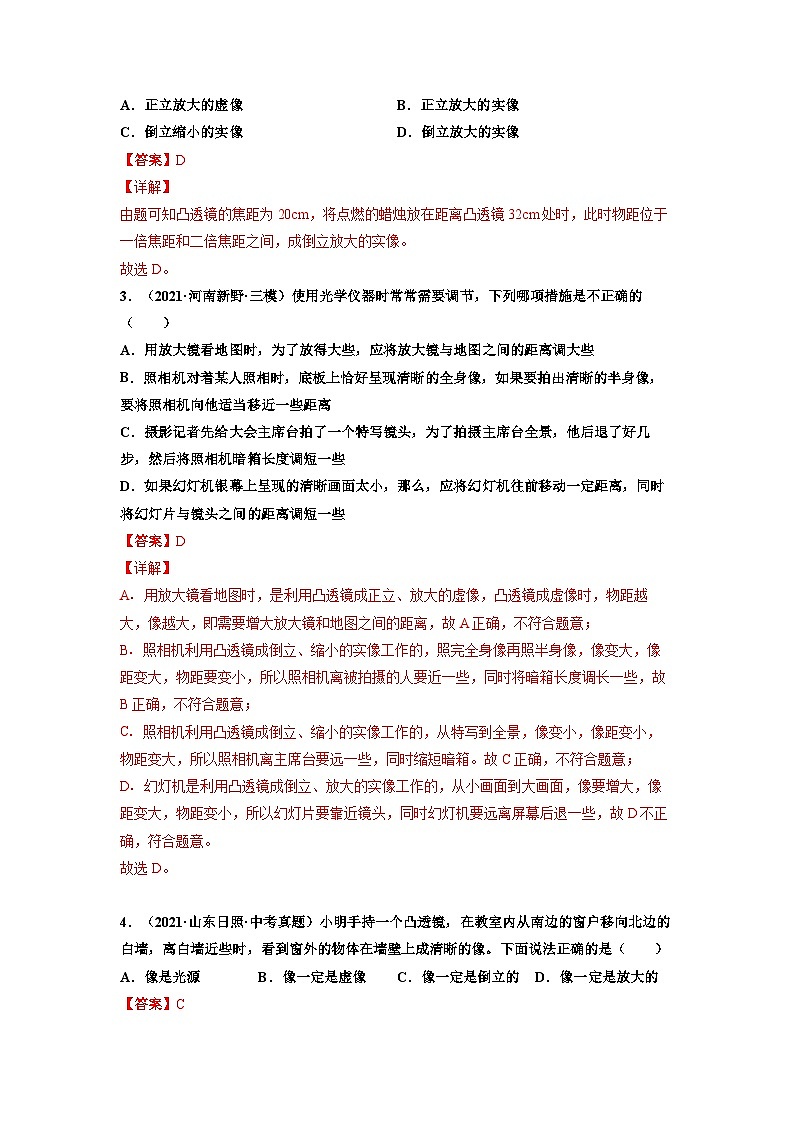

A．正立放大的虚像B．正立放大的实像
C．倒立缩小的实像D．倒立放大的实像
【答案】D
【详解】
由题可知凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm处时，此时物距位于一倍焦距和二倍焦距之间，成倒立放大的实像。
故选D。
3．（2021·河南新野·三模）使用光学仪器时常常需要调节，下列哪项措施是不正确的（ ）
A．用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调大些
B．照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他适当移近一些距离
C．摄影记者先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调短一些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头之间的距离调短一些
【答案】D
【详解】
A．用放大镜看地图时，是利用凸透镜成正立、放大的虚像，凸透镜成虚像时，物距越大，像越大，即需要增大放大镜和地图之间的距离，故A正确，不符合题意；
B．照相机利用凸透镜成倒立、缩小的实像工作的，照完全身像再照半身像，像变大，像距变大，物距要变小，所以照相机离被拍摄的人要近一些，同时将暗箱长度调长一些，故 B正确，不符合题意；
C．照相机利用凸透镜成倒立、缩小的实像工作的，从特写到全景，像变小，像距变小，物距变大，所以照相机离主席台要远一些，同时缩短暗箱。故C正确，不符合题意；
D．幻灯机是利用凸透镜成倒立、放大的实像工作的，从小画面到大画面，像要增大，像距变大，物距变小，所以幻灯片要靠近镜头，同时幻灯机要远离屏幕后退一些，故D不正确，符合题意。
故选D。
4．（2021·山东日照·中考真题）小明手持一个凸透镜，在教室内从南边的窗户移向北边的白墙，离白墙近些时，看到窗外的物体在墙壁上成清晰的像。下面说法正确的是（ ）
A．像是光源B．像一定是虚像C．像一定是倒立的D．像一定是放大的
【答案】C
【详解】
依题意得，物距大于像距，因此成的像是倒立、缩小的实像，故C正确，ABD错误。
故选C。

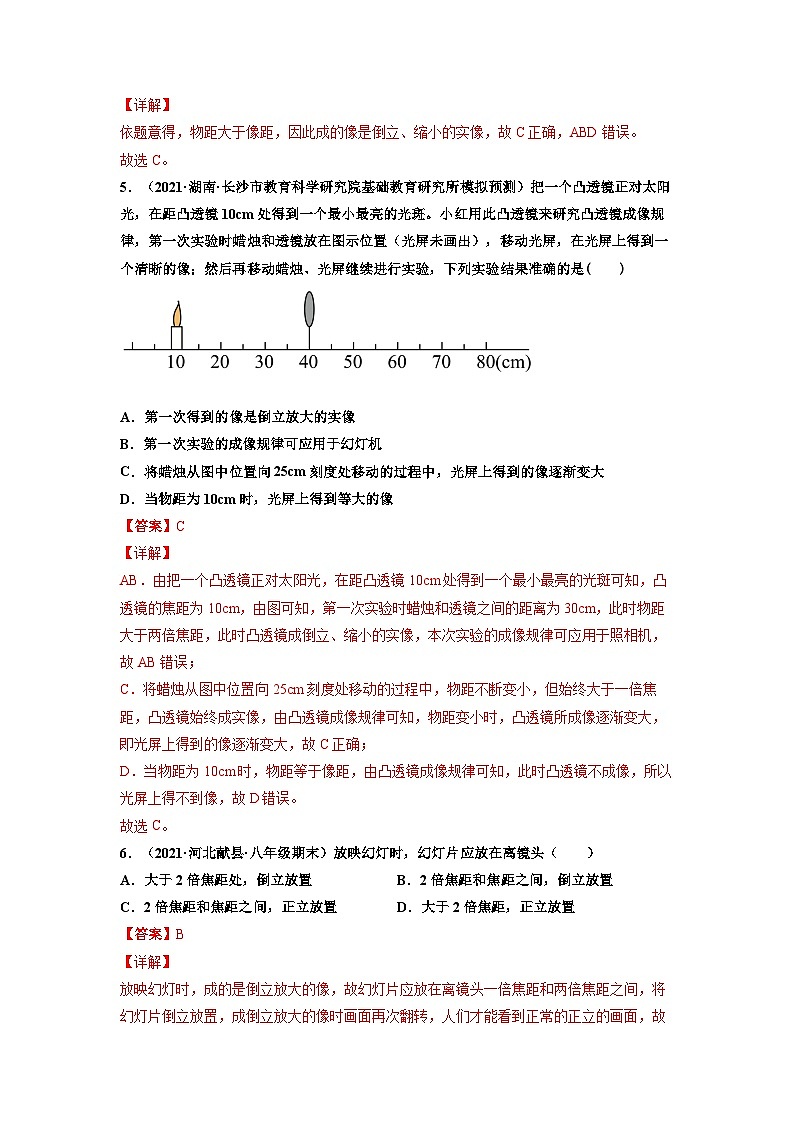

5．（2021·湖南·长沙市教育科学研究院基础教育研究所模拟预测）把一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。小红用此凸透镜来研究凸透镜成像规律，第一次实验时蜡烛和透镜放在图示位置（光屏未画出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，下列实验结果准确的是( )
A．第一次得到的像是倒立放大的实像
B．第一次实验的成像规律可应用于幻灯机
C．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上得到的像逐渐变大
D．当物距为10cm时，光屏上得到等大的像
【答案】C
【详解】
AB．由把一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小最亮的光斑可知，凸透镜的焦距为10cm，由图可知，第一次实验时蜡烛和透镜之间的距离为30cm，此时物距大于两倍焦距，此时凸透镜成倒立、缩小的实像，本次实验的成像规律可应用于照相机，故AB错误；
C．将蜡烛从图中位置向25cm刻度处移动的过程中，物距不断变小，但始终大于一倍焦距，凸透镜始终成实像，由凸透镜成像规律可知，物距变小时，凸透镜所成像逐渐变大，即光屏上得到的像逐渐变大，故C正确；
D．当物距为10cm时，物距等于像距，由凸透镜成像规律可知，此时凸透镜不成像，所以光屏上得不到像，故D错误。
故选C。
6．（2021·河北献县·八年级期末）放映幻灯时，幻灯片应放在离镜头（ ）
A．大于2倍焦距处，倒立放置B．2倍焦距和焦距之间，倒立放置
C．2倍焦距和焦距之间，正立放置D．大于2倍焦距，正立放置
【答案】B
【详解】
放映幻灯时，成的是倒立放大的像，故幻灯片应放在离镜头一倍焦距和两倍焦距之间，将幻灯片倒立放置，成倒立放大的像时画面再次翻转，人们才能看到正常的正立的画面，故B符合题意，ACD不符合题意。
故选B。
7．（2021·河南许昌·二模）小明同学将两个半径合适的圆形空心硬纸筒恰好套在一起，小纸筒可以在大纸筒内自由移动，在一端A蒙上一层半透明纸，在纸筒的另一端B处嵌了一个焦距合适的凸透镜，如图所示，组成了一个简单照相机模型。下列说法正确的是（ ）
A．应把A端朝着明亮的室外，端朝着较暗的室内
B．眼睛应对着端向筒内观察，可以看到A端半透明纸上的像是否清晰
C．如果观察到的像模糊不清，只有调节的距离才可调出清晰的像
D．如果在A端半透明纸上观察到了某物体清晰缩小的像，该物体离端的距离一定比此时的距离大
【答案】D
【详解】
AB．由凸透镜的成像规律可知，图示中的半透明纸相当于光屏，为了更好的观察物体通过凸透镜所成的像的情况，应A端在较暗的室内，为了让物体所成的像更清晰，应让更多的光线通过凸透镜，所以应让B端朝着明亮的室外，那么应让眼睛对着A端向筒内观察，才能看到B端的物体在A端所成的像是否清楚，故AB错误；
C．观察到的像模糊不清，可能是物距过大或过小也有可能是物距过大或过小，所以可以调节AB的距离，也可以调节物体到B的距离，故C错误；
D．在A端观察到的像是缩小的，物距与像距的关系：物距大于像距，所以物体与B的距离一定大于AB的距离，故D正确。
故选D。
8．（2021·四川高县·模拟预测）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是（ ）
A．一定是放大的像B．一定是缩小的像
C．一定是等大的像D．一定是不成像
【答案】A
【详解】
由图知，物距大于像距，此时成倒立缩小的实像，因此物距大于2倍焦距，像距处于1倍和2倍焦距之间，有物距
u＝50cm﹣30cm＝20cm
像距
v＝65cm﹣50cm＝15cm
由上分析得
20cm＞2f，f＜15cm＜2f
解得
7.5cm＜f＜10cm
将蜡烛移到光具座的40cm刻度处时，物距
u＝50cm﹣40cm＝10cm
处于1倍和2倍焦距之间，所以成倒立放大的实像，故A正确，BCD错误。
故选A。
9．（2021·全国·八年级单元测试）某同学用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分折，下面说法正确的是（ ）
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成正立、缩小的实像是照相机的工作原理
C．拍照时花菜离镜头的距离应在一倍焦距和二倍焦距之间
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
【答案】A
【详解】
A．照相机的镜头是凸透镜，老花镜是凸透镜，类型相同，故A正确；
B．凸透镜成倒立缩小的实像，是照相机的工作原理，故B错误；
C．利用照相机拍照时，物体在镜头的二倍焦距以外，故C错误；
D．在物距相同时，由于乙图成像更大，因为镜头的焦距更大，故D错误。
故选A。
10．（2021·河北邯郸·八年级期末）某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（ ）
A．将蜡烛适当远离透镜，光屏适当靠近透镜
B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将蜡烛适当靠近光屏
D．将透镜适当靠近光屏
【答案】B
【详解】
根据凸透镜成实像时“物近像远像变大”的规律，要想让光屏上的清晰的像变大些，应该让物距变小，像距变大，所以将蜡烛适当靠近透镜，光屏适当远离透镜，故B正确，ACD错误。
故选B。
二、填空题
11．（2021·黑龙江铁锋·二模）如图为无人机航拍时的照片。航拍时，物体通过镜头成倒立、_______（选填“缩小”、“等大”或“放大”）的实像，为了镜头里能出现更多景色，那么需要无人机飞的_______（选填“高”或“低”）些。
【答案】缩小 高
【详解】
[1]摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像。
[2]为了镜头里能出现更多景色，需要将像拍摄小一些，根据“物远像近像变小”可知，需要无人机飞的高些来增大物距。
三、实验题
12．（2021·福建·厦门市华侨中学九年级月考）在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个____________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如图所示位置，光屏上会出现清晰____________（填“放大”、“缩小”或“等大”）的实像；如果他将光源再远离凸透镜一些，这时光屏应向____________（填“左”或“右”）移动，以获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜此时成的是放大的____________（填“虚像”或“实像”）。
（4）同学们讨论用红色的发光二极管替代蜡烛作为光源，这样的好处是____________。
【答案】亮点 缩小 左 虚像 实验用的光源不会晃动，所成的像稳定，便于观察
【详解】
（1）[1]为了确定凸透镜的焦距，首先要找到凸透镜的焦距，所以将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个最小、最亮的点，便为焦点，测得它与凸透镜中心的距离为10cm。
（2）[2]由[1]知，此凸透镜的焦距为10cm。凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处，因此时物距
u＝30cm＞2f
所以成倒立、缩小的实像。
[3]若将光源远离凸透镜，则物距增大，根据“物远像近像变小”，像距要减小，所以光屏要靠近凸透镜，即向左移动，以获得清晰的实像。
（3）[4]如果将光源移至7cm处，此时物距
u＝7cm＜f
根据凸透镜成像的规律，成正立的、放大的虚像。
（4）[5]用红色的发光二极管替代蜡烛作为光源，和蜡烛相比，实验用的光源不会晃动，所成的像稳定，便于观察。
四、作图题
13．（2021·全国·八年级课时练习）如图所示，凸透镜焦距为 10cm，蜡烛放在如图所示位置，A为烛焰上的一点，请作图确定出 A经过凸透镜后所成像 A＇的位置｡
【答案】
【详解】
从A点发出的平行于主光轴的光线经凸透镜折射后过焦点，通过光心的光线传播方向不变，两条折射光线的交点即为A经过凸透镜后所成像 A＇的位置，如图所示：
。
五、综合题
14．（2021·广东广州·中考真题）（1）如图，我国教煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热塔，其中某束光的传播路径如图所示，在图中画出平面镜的位置______；（用表示平而镜）
（2）如图，来自于物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点；
①在图中画出b、c经透镜后的光线______；
②MN经透镜所成像的性质是______（选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）；
③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点______（选填“向左移动”“向右移动”或“不动”）。
【答案】 倒立放大的实像 不动
【详解】
（1）[1]找到入射光线和反射光线的角平分线，即为法线，过O点做法线的垂线，即为平面镜，故如下图所示：
（2）[2]平行主光轴的光线必然过焦点，从a经过透镜后的光线过主光轴的一点，说明此点为焦点，故连接b光线与凸透镜的折射点和焦点，并标上向下的箭头即为b的折射光线，同理画出c的折射光线，故如下图所示：
[3][4]如图所示，焦距为10cm，此时物体在一倍焦距和两倍焦距之间，故成的是倒立的放大的实像；物体MN往透镜方向移动2cm，物体靠近，由于平行主光轴的光线必然过焦点，焦距不变，焦点的位置不变，故 a经过透镜后的光线过主光轴的点不动。
