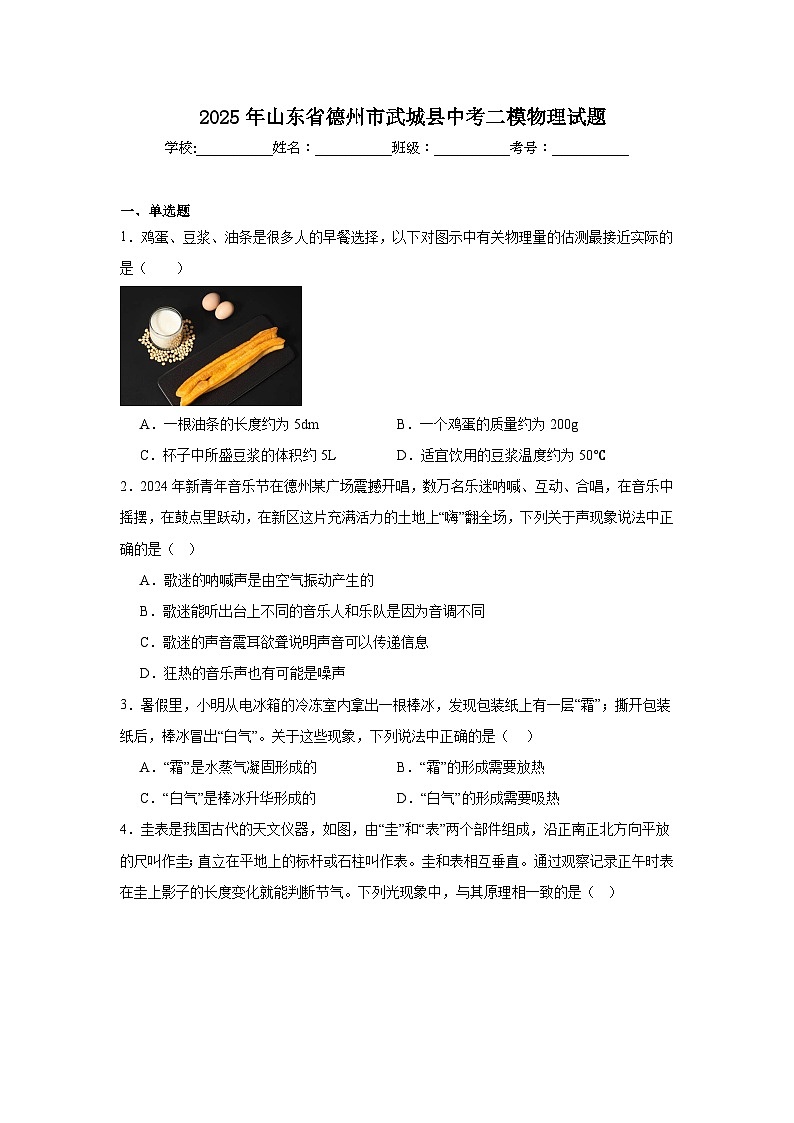

2025年山东省德州市武城县中考二模物理试题（附答案解析）

这是一份2025年山东省德州市武城县中考二模物理试题（附答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．鸡蛋、豆浆、油条是很多人的早餐选择，以下对图示中有关物理量的估测最接近实际的是（ ）
A．一根油条的长度约为5dmB．一个鸡蛋的质量约为200g
C．杯子中所盛豆浆的体积约5LD．适宜饮用的豆浆温度约为50℃
2．2024年新青年音乐节在德州某广场震撼开唱，数万名乐迷呐喊、互动、合唱，在音乐中摇摆，在鼓点里跃动，在新区这片充满活力的土地上“嗨”翻全场，下列关于声现象说法中正确的是（ ）
A．歌迷的呐喊声是由空气振动产生的
B．歌迷能听出台上不同的音乐人和乐队是因为音调不同
C．歌迷的声音震耳欲聋说明声音可以传递信息
D．狂热的音乐声也有可能是噪声
3．暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。关于这些现象，下列说法中正确的是（ ）
A．“霜”是水蒸气凝固形成的B．“霜”的形成需要放热
C．“白气”是棒冰升华形成的D．“白气”的形成需要吸热

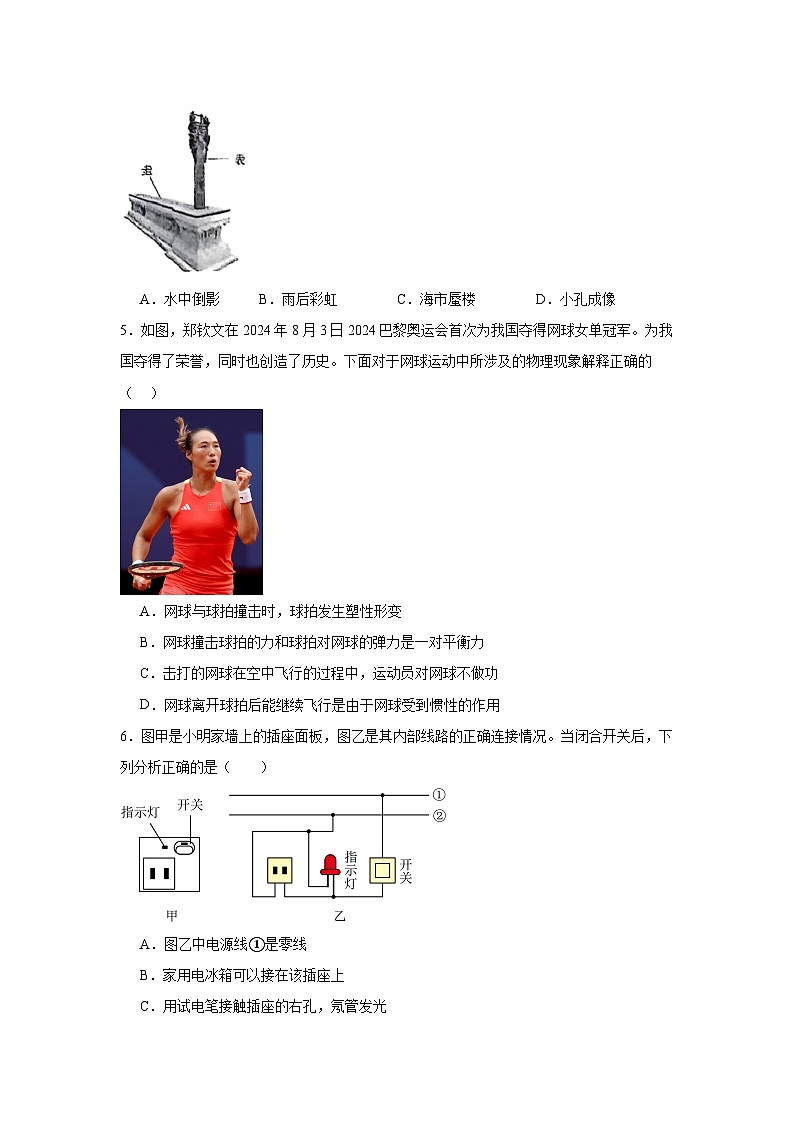

4．圭表是我国古代的天文仪器，如图，由“圭”和“表”两个部件组成，沿正南正北方向平放的尺叫作圭；直立在平地上的标杆或石柱叫作表。圭和表相互垂直。通过观察记录正午时表在圭上影子的长度变化就能判断节气。下列光现象中，与其原理相一致的是（ ）
A．水中倒影B．雨后彩虹C．海市蜃楼D．小孔成像
5．如图，郑钦文在2024年8月3日2024巴黎奥运会首次为我国夺得网球女单冠军。为我国夺得了荣誉，同时也创造了历史。下面对于网球运动中所涉及的物理现象解释正确的（ ）
A．网球与球拍撞击时，球拍发生塑性形变
B．网球撞击球拍的力和球拍对网球的弹力是一对平衡力
C．击打的网球在空中飞行的过程中，运动员对网球不做功
D．网球离开球拍后能继续飞行是由于网球受到惯性的作用
6．图甲是小明家墙上的插座面板，图乙是其内部线路的正确连接情况。当闭合开关后，下列分析正确的是（ ）
A．图乙中电源线①是零线
B．家用电冰箱可以接在该插座上
C．用试电笔接触插座的右孔，氖管发光
D．若指示灯不亮，该插座一定不能使用

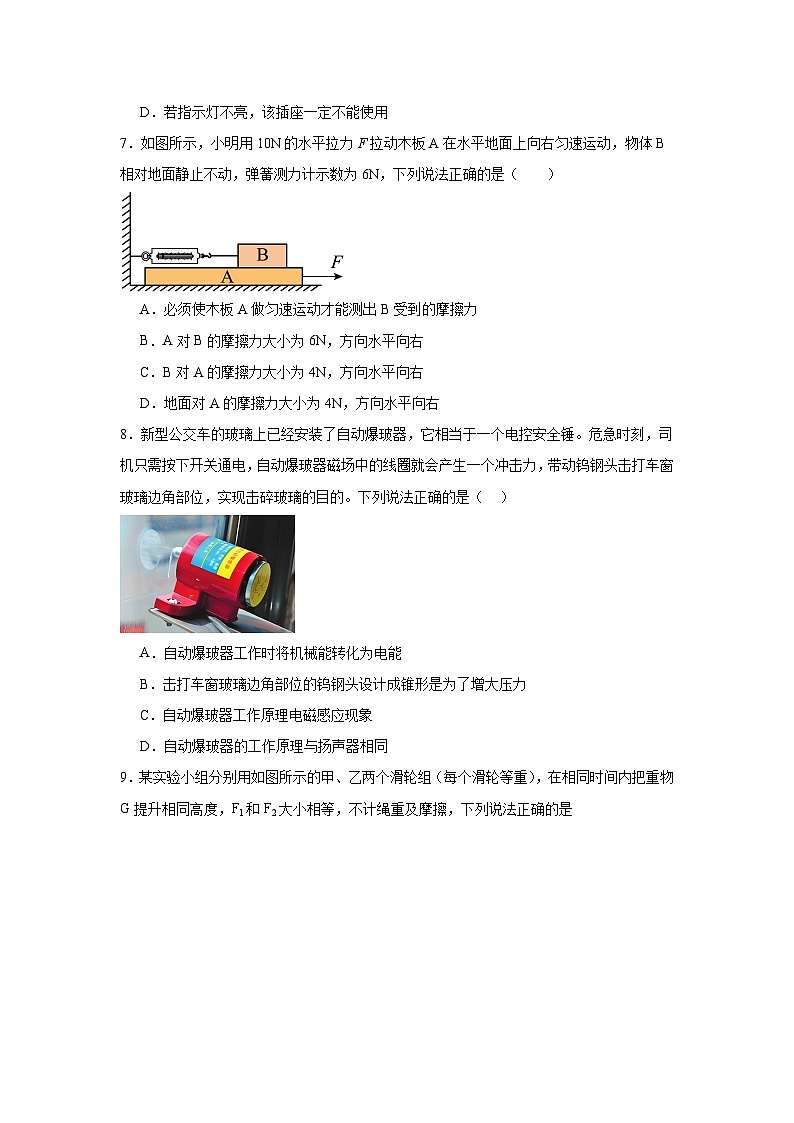

7．如图所示，小明用10N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计示数为6N，下列说法正确的是（ ）
A．必须使木板A做匀速运动才能测出B受到的摩擦力
B．A对B的摩擦力大小为6N，方向水平向右
C．B对A的摩擦力大小为4N，方向水平向右
D．地面对A的摩擦力大小为4N，方向水平向右
8．新型公交车的玻璃上已经安装了自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开关通电，自动爆玻器磁场中的线圈就会产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列说法正确的是（ ）
A．自动爆玻器工作时将机械能转化为电能
B．击打车窗玻璃边角部位的钨钢头设计成锥形是为了增大压力
C．自动爆玻器工作原理电磁感应现象
D．自动爆玻器的工作原理与扬声器相同
9．某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮等重），在相同时间内把重物G提升相同高度，F1和F2大小相等，不计绳重及摩擦，下列说法正确的是
A．力F1和F2做功的功率相同
B．力F1和F2做的总功相同
C．乙滑轮组更省力，两个滑轮组机械效率一样大
D．甲滑轮组的机械效率比乙滑轮组高
10．某科技小组设计了一种自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向左移动时（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电压表示数和电流表示数的比值变小
D．电压表示数和电流表示数的比值不变
11．如图甲所示，装有水的薄壁柱形容器放置在水平桌面上，弹簧测力计拉着实心柱体重物A浸在水中，重物上表面与水面相平，已知重物底面积为S，容器底面积为3S，测力计拉着重物从图甲位置开始缓慢竖直上升，测力计所受拉力F随重物底部到容器底部的距离h变化的关系图线如图乙，不计水的阻力。下列说法正确的是（ ）
A．重物浸没在水中时所受浮力为3NB．水对容器底部的压强变大
C．重物的密度为D．重物的高度为0.25m
12．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法正确的是（ ）
A．定值电阻的阻值是15Ω
B．电源电压为5V
C．滑动变阻器连入电路的阻值变化范围是5-15Ω
D．电路消耗的最小电功率为0.9W
二、填空题
13．2024年5月，我国发射的“嫦娥六号”探测器开启世界首次月球背面采样，其工作过程的影像资料通过 传回地球，它背后的能量源泉是太阳能电池板，太阳能属于 （填“可再生”或“不可再生”）能源。
14．如图所示，水壶的壶嘴和壶身构成一个简单的 ．若水对壶底压强是1.5×103Pa，则壶中水深 cm．
15．甲、乙、丙三辆车，从某地同时出发，在平直公路上向东运动，它们的s-t图象和v-t图象如图a、b所示，则0~4s内甲车的速度是 m/s；在b图中，阴影部分的面积表示的物理量是：甲车和丙车运动 （选填“速度”、“时间”或“路程”）的差值。以甲车为参照物，丙车向 （选填“东”或“西”）运动。
16．如图所示是“探究动能的大小跟哪些因素有关”的实验情景，让质量不同的钢球从斜面的同一高度由静止滚下，在水平面上推动木块滑行一段距离，通过比较木块滑行的距离可探究 （选填“钢球”或“木块”）动能的大小与 的关系。
17．如图甲所示为小明家的电能表，他家同时使用的用电器总功率最大不能超过 W。若电能表记录小明家在10min内消耗的电能为0.2kW·h，则这段时间内电能表的转盘转了 转。小明发现图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的C和 （选填“A”或“B”）两个液柱高度来解释这种情况。
三、作图题
18．如图所示，凸透镜部分露出水面（水下部分未画出），其主光轴与水面平行，A为水面上方一点，A在水中所成的像恰好与透镜焦点重合，光源发出的一条光线平行水面射向凸透镜，经透镜折射和水面反射后经过A点。请在图中画出完整的光路图。
19．如图甲是一种蔬菜挤汁器，其手柄可以看做一个杠杆，图乙是其简化的示意图。请在图乙中画出阻力臂l2及在A点施加的最小动力F1的示意图。
四、实验题
20．某兴趣小组的同学在“探究凸透镜成像规律”的实验中：
(1)实验前将蜡烛、凸透镜和光屏依次放在光具座上，并使烛焰、凸透镜和光屏三者的中心大致在 ；
(2)当点燃的蜡烛和光屏分别在如图所示的位置时，光屏上呈现了烛焰清晰的像，像的性质是倒立、 （选填“放大”或“等大”或“缩小”）的实像；
(3)将一个镜片放在烛焰和凸透镜之间后，光屏上的像变模糊了，向右移动光屏，光屏上再次出现清晰的像，则所加的镜片属于 透镜，用来矫正 （选填“近视”或“远视”）视力缺陷；
(4)实验时，用遮光板遮住凸透镜的一部分，光屏上的像比原来的像会 （选填“变暗”“缩小”或“不完整”）。
21．小明买了一种果汁，他想在实验室中测量出这种果汁的密度，实验过程如下：
(1)把天平放在水平桌面上，如图甲所示，接下来应进行的操作是 ，再调节平衡螺母使横梁平衡。
(2)调节好天平后，按照如下步骤进行实验。
①用天平测量烧杯和果汁的总质量为98g；
②将烧杯中的部分果汁倒入量筒中，如图乙所示，量筒中果汁的体积为 ；
③用天平测烧杯和杯内剩余果汁的总质量，如图丙所示，测得烧杯和剩余果汁的总质量为 g；
④计算出果汁的密度为 ；
(3)若在上述第②步操作中，有少量果汁溅到了量筒内壁上，则计算得出的液体密度 （填“偏大”、“不变”或“偏小”）。
22．小明使用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω，0.5A”的滑动变阻器等器材，来“探究电流与电阻的关系”。
(1)他首先将5Ω的电阻接入了图甲的电路中，检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；
(2)电路正确连接后，闭合开关时发现，此时电压表和电流表均无示数，他判断产生此现象的原因是 （选填“定值电阻”或“滑动变阻器”）断路。排除故障后移动滑动变阻器的滑片，电流表示数如图乙所示，则此时电压表示数为 V；
(3)当定值电阻由5Ω换为10Ω时，为达到实验要求，需向 （选填“左”或“右”）调节滑动变阻器的滑片，使 （选填“电流表”或“电压表”）示数不变。
(4)小明按上述方法，更换不同阻值的电阻进行了多次实验后，得出结论： 。
(5)完成上面实验后，小明又利用两个已知阻值分别为的定值电阻，设计了图丙所示的电路来测量未知电阻的阻值。（电源电压保持不变）
①当开关闭合，接a端时，电流表示数为I；
②当开关闭合，接b端时，电流表示数为2I；
则未知电阻的阻值是 （用已知和测量出的物理量符号表示）
五、计算题
23．2024年的暑假到了，7月20日小刚和爸爸妈妈一家三口驾车去青岛游玩，经过胶州湾大桥时，汽车始终以90km/h的速度行驶，发动机的功率恒为60kW，已知桥全长45km，求：
(1)汽车做的功；
(2)汽车行驶过程中受到的阻力。
24．如图所示是我国海军配备的某战略核潜艇，它潜入海水下时的排水量是8000t。（g取10N/kg，海水的密度为1.03×103kg/m3），求：
（1）该核潜艇潜入海水下时，水对潜艇顶部的压强为4.12×105Pa，则潜艇顶部面积为1.5m2的舱门受到海水的压力是多大；
（2）该核潜艇潜入海水下时，受到的浮力是多大；
（3）在补充给养时，核潜艇需要浮出海水面，若压力舱排出2000t水，核潜艇漂浮在海面上，此时核潜艇排开海水的体积是多大？（保留两位小数）

25．为研究调光灯的工作原理，某小组设计了如图甲所示的模拟电路进行探究。已知小灯泡L标有“12V 12W”字样，电源电压恒定不变。在保证电路安全的情况下，通过调节滑动变阻器，分别记录三个电表的示数，并将电表示数绘制成如图乙所示的关系图像，求：
(1)灯泡L正常发光时的电流；
(2)灯泡L正常发光10s消耗的电能；
(3)电源电压。
《 2025年山东省德州市武城县中考二模物理试题》参考答案
1．D
【详解】A．根据图中比例大小，油条的长度比杯子高度略大一些，一根油条的长度约为3dm，故A不符合题意；
B．每500g鸡蛋大约有10个，一个鸡蛋的质量约为50g，故B不符合题意；
C．一杯豆浆约为300g，豆浆的密度接近水的密度，杯子中所盛豆浆的体积约
故C不符合题意；
D．适宜饮用的豆浆温度略高于人体正常体温，约为50℃，故D符合题意。
故选D。
2．D
【详解】A．声音是由物体振动产生的，歌迷的呐喊声是由歌迷的声带振动产生的，故A错误；
B．不同的音乐人和乐队发出声音的音色不同，所以歌迷能听出台上不同的音乐人和乐队是因为音色不同，故B错误；
C．歌迷的声音震耳欲聋，说明声音很大，震得耳朵好像变聋一样，这说明了声音可以传递能量，故C错误；
D．狂热的音乐声如果影响人们的休息、工作、学习、睡眠，则该音乐声属于噪声，故D正确。
故选 D。
3．B
【详解】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。其中，熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量。
AB．霜是空气中的水蒸气遇冷在棒冰表面凝华形成的冰晶，此过程放出热量，故A错误，B正确；
CD．白气是空气中的水蒸气遇冷液化形成的小水滴，此过程放出热量，故CD错误。
故选B。
4．D
【详解】圭表是通过观察记录正午时表在圭上影子的长度变化来判断节气，影子的形成是由于光沿直线传播。
A．水中倒影是光的反射现象形成的虚像，故A不符合题意；
B．雨后彩虹是光的色散现象，是由于光的折射形成的，故B不符合题意；
C．海市蜃楼是光在不均匀的介质中传播时发生折射形成的，故C不符合题意；
D．小孔成像是由于光的直线传播形成的，故D符合题意。
故选D。
5．C
【详解】A．网球与球拍撞击时，球拍发生形变，不受力后又能恢复原状，是弹性形变，故A错误；
B．网球撞击球拍的力和球拍对网球的弹力，二力作用在不同物体上，大小相等，方向相反，作用在同一直线上，是一对相互作用力，不是平衡力。故B错误；
C．击打的网球在空中飞行的过程中，运动员对网球不再施加力的作用，对网球不做功，故C正确；
D．网球离开球拍后继续飞行是由于网球具有惯性，不能说受到惯性的作用，故D错误。
故选C。
6．C
【详解】A．根据家庭电路连接的要求，开关应串联在火线与用电器之间，故图乙中电源线①是火线，故A错误；
B．家用电冰箱有金属外壳，容易发生漏电，应接入三孔插座，故冰箱不可以接在该插座上，故B错误；
C．图中插座左孔接零线，右孔接的火线，用试电笔接触插座的右孔，试电笔与火线接触，氖管发光，故C正确；
D．指示灯与插座是并联的，相互不影响，若指示灯断路不亮，该插座也能使用，故D错误。
故选C。
7．B
【详解】A．拉动木板时，B始终处于静止状态，滑动摩擦力的大小与运动速度无关，所以实验中可以不匀速拉动A，故A错误；
B．因B静止时处于平衡状态，水平方向受到测力计向左的拉力和A对B水平向右的摩擦力是一对平衡力，所以，A对B水平向右的摩擦力
fA对B=F示=6N
故B正确；
C．因A对B的摩擦力和B对A的摩擦力是一对相互作用力，所以B对A的摩擦力方向水平向左，大小为6N，故C错误；
D．因物体A做匀速直线运动时，受到水平向右的拉力和B对A向左的摩擦力、地面对A向左的摩擦力处于平衡状态，所以，由平衡力可得
fB对A+f地=F
则地面对A水平向左的摩擦力
f地=F-fB对A=10N-6N=4N
故D错误。
故选B。
8．D
【详解】A．自动爆玻器工作时是需要先通电，利用电能转化为机械能，不是机械能转化为电能，故A错误；
B．钨钢头设计成锥形是通过减小受力面积增大压强，不是增大压力，故B错误；
C．自动爆玻器工作原理是通电导体在磁场中受到力的作用，不是电磁感应现象，故C错误；
D．扬声器也是利用通电导体在磁场中受力运动的原理，自动爆玻器与之相同，故D正确。
故选D。
9．D
【分析】①使用滑轮组时，手拉绳子自由端做的功是总功；总功与所用时间之比是拉力做功的功率；②根据已知条件判断省力情况；利用公式η＝比较滑轮组机械效率．
【详解】由图知，甲滑轮组中n＝3，乙滑轮组中n＝4. AB、若重物上升高度为h，则两滑轮组中绳端移动的距离分别为：s甲＝3h，s乙＝4h；甲滑轮组中拉力做的总功为W甲总＝F1•3h，乙滑轮组中拉力做的总功为W乙总＝F2•4h，已知F1＝F2，所以W甲总＜W乙总，故B错误；已知时间相同，由公式P＝知，P甲总＜P乙总．故A错误；C、已知F1＝F2，所以省力情况相同，故C错误；D.甲、乙两滑轮组提升的物重G相同，提升高度相同,故有用功相同，甲滑轮组中有1个动滑轮，乙滑轮组中有2个动滑轮，不计绳重及摩擦时，对动滑轮做的功为额外功，所以乙滑轮组做的额外功多，据η＝可知，η甲＞η乙，故 D正确．故选D．
10．C
【详解】由题图可知，电流表串联接入电路中，电压表测量R左边部分电阻两端的电压。
AB．当物体M向左移动时，电阻上的滑片左移，但是R接入电路的电阻不变，根据欧姆定律知道，电路中的电流不变，电流表示数不变；滑片P左侧部分变短，左侧电阻变小，根据U=IR知道，电压表示数变小，故AB不符合题意；
CD．电压表示数变小，电流表示数不变，电压表示数和电流表示数比值变小，故C符合题意，D不符合题意。
故选C。
11．C
【详解】A．重物浸没在水中时所受浮力为F浮=G-F=5N-3N=2N
故A错误；
B．测力计拉着重物从图甲位置开始缓慢竖直上升，排开水的体积慢慢减少，水的高度降低，由 p=ρgh得，水对容器底部的压强变小，故B错误；
C．当重物完全浸没在水中时所受浮力为2N，则物体的体积为
则物体的密度
故C正确；
D．重物A上升的高度为
重物底面积为S，容器底面积为3S，设重物的高度为hA，则有
则重物的高度为
故D错误。
故选C。
12．D
【详解】由图甲可知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．由图乙可知，当滑动变阻器两端的电压为0时，电路中的电流最大为I大=0.6A，根据欧姆定律可知，电源电压为U=R0I大=R0×0.6A……①
当滑动变阻器两端的电压为3V时，电路中的电流I=0.2A，根据串联电路的特点和欧姆定律可知，电源电压U=U滑+IR0 = U滑+0.2A× R0……②
联立①②解得∶定值电阻R0 =7.5Ω，电源电压U=4.5V，故AB错误；
C．当电压表示数为0时，滑动变阻器连入电路的阻值为0。当电压表示数为3V时，通过电路中的电流为0.2A，由欧姆定律可知，滑动变阻器连入电路的最大阻值为
所以滑动变阻器连入电路的阻值变化范围是0~15Ω，故C错误；
D．当滑动变阻器的滑片P移至最大阻值时，通过电路中的最小电流为0.2A，电路消耗的最小电功率为P=UI=4.5V×0.2A=0.9W
故D正确。
故选D。
13． 电磁波 可再生
【详解】[1]太空是真空环境，用电磁波传递信息。
[2]太阳能能在自然界中源源不断地得到，是可再生能源。
14． 连通器 15
【详解】水壶的壶嘴和壶身下部连通、上端开口，符合连通器的特点，即水壶的壶嘴和壶身构成了一个连通器；由

可得，壶中水深：
＝0.15m＝15cm.
15． 4 路程 西
【详解】[1]由a图可知，0~4s内，甲车通过的路程为16m，则甲车的平均速度
[2]b图为甲、丙的v-t图像，阴影部分的面积为
表示的物理量是：甲车和丙车行驶路程的差值。
[3]甲车速度大于丙车速度，以甲车为参照物，丙车将向后运动，即向西运动。
16． 钢球 质量
【详解】[1]本实验的主体是钢球，该实验通过比较木块被推动后移动的距离，来比较钢球对木块做功的多少来判断小球动能的大小，这用到了转换法。
[2]让质量不同的钢球从斜面的相同高度由静止滚下，小球运动到水平面时速度相同，质量不同的钢球推动木块做功不同，则钢球的动能不同，所以实验是探究动能的大小与质量的关系。
17． 4400 120 B
【详解】[1]由图可知，电能表在220V下工作，允许通过的最大电流为20A，因此同时使用的用电器总功率最大不能超过
P=UI=220V×20A=4400W
[2]消耗的电能为0.2kW·h，这段时间内电能表的转盘转动的转数
n=600r/(kW·h)×0.2kW·h =120r
[3]图乙中的电炉丝与导线是串联的，通过的电流和通电时间相等，根据Q=I2Rt可知电阻越大，产生的热量越多，电炉丝的电阻远大于导线的电阻，所以在相同的时间内，电炉丝产生的热量较多，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热；图丙中B、C两电阻串联接入电路，通过两电阻的电流相等，两电阻的阻值不同，故可用图丙中的B、C两个液柱高度可说明这种情况。
18．
【详解】作出A点关于水面的对称点A′点，光源发出的一条光线平行水面射向凸透镜，折射光线经过凸透镜的焦点A′点，折射光线与水面交点为O点，连接OA为反射光线，如图所示：
19．
【详解】阻力臂是支点到阻力作用线的距离，先用虚线画出阻力作用线，过支点作阻力作用线的垂线为阻力臂，用两端带箭头的实线表示阻力臂，并标垂直符号和阻力臂的符号，阻力和阻力臂不变时，动力臂最长，根据杠杆平衡条件可知，动力最小，用虚线连接，此时动力臂最长，动力是使杠杆转动的力，阻力是阻碍杠杆转动的力，因此最小动力垂直向下，并标上垂直符号及动力表示符号，故如下图所示：
20．(1)同一高度
(2)放大
(3) 凹 近视
(4)变暗
【详解】（1）实验前将蜡烛、凸透镜和光屏依次放在光具座上，为使得像成在光屏中心，要使烛焰、凸透镜和光屏三者的中心大致在同一高度。
（2）如图所示，光屏上呈现了烛焰清晰的像，此时物距小于像距，根据凸透镜成像规律，成的是倒立、放大的实像。
（3）[1][2]将一个镜片放在烛焰和凸透镜之间后，光屏上的像变模糊了，向右移动光屏，光屏上再次出现清晰的像，说明所加的镜片对光线具有发散作用，具有延迟成像的效果，则所加的镜片属于凹透镜，用来矫正近视眼。
（4）实验时，用遮光板遮住凸透镜的一部分，光线仍可以通过凸透镜的其余部分会聚成完整的像，但由于进光量减少，光屏上的像比原来的像会变暗。
21．(1)将游码移动到标尺左端零刻度线处
(2) 60 32 1.1
(3)偏大
【详解】（1）天平使用前，把天平放在水平桌面上，接下来应将游码移到标尺左端的零刻度线处，再调节平衡螺母使横梁平衡。
（2）[1]观察乙图，量筒的分度值为，凹液面最低处对应的刻度为，因为，所以量筒中果汁的体积为。
[2]观察丙图，砝码的质量为
游码对应的刻度值为，所以测得烧杯和剩余果汁的总质量为
[3]已知用天平测量烧杯和果汁的总质量为，烧杯和剩余果汁的总质量为，则倒入量筒中果汁的质量
又因为量筒中果汁的体积，根据密度公式，可得果汁的密度
（3）在第②步操作中，将果汁倒入量筒测量体积时，有少量果汁溅到量筒内壁上，这就导致我们测量的果汁体积偏小。因为果汁的质量是通过天平测量得到的，在这个操作中质量的测量不受果汁溅到量筒内壁的影响，质量测量值是准确的。根据密度公式，当不变，偏小时，所以计算得出的液体密度偏大。
22．(1)
(2) 滑动变阻器 2
(3) 右 电压表
(4)电压一定时，通过导体的电流与导体的电阻成反比
(5)
【详解】（1）在探究电流与电阻的关系时，滑动变阻器与未知电阻应串联，电压表测未知电阻两端的电压，电流表测电路中的电流。而图甲中，电流表并联在未知电阻两端，电压表与电阻串联，所以连接错误的是电流表负极与电阻左端的导线，作图如下：
（2）[1]闭合开关时，电压表和电流表均无示数，说明电路中存在断路故障。若定值电阻断路，电压表会与电源两极相连，电压表有示数，所以产生此现象的原因是滑动变阻器断路。
[2]由图乙可知，电流表的量程为0−0.6A，分度值为0.02A，示数为0.4A。根据欧姆定律，可得此时电压表示数U=IR=0.4A×5Ω=2V
（3）[1][2]当定值电阻由5Ω换为10Ω时，根据串联分压原理，定值电阻两端的电压会变大。为控制定值电阻两端电压不变，需要增大滑动变阻器两端的电压，即增大滑动变阻器接入电路的电阻，所以需向右调节滑动变阻器的滑片，使电压表示数不变。
（4）在探究电流与电阻的关系实验中，控制定值电阻两端电压不变，更换不同阻值的电阻进行多次实验后，得出结论：电压一定时，通过导体的电流与导体的电阻成反比。
（5）由步骤①②可知，电源电压不变，②的电流是①电流的两倍，则①的总电阻就是②总电阻的两倍，即，解得
23．(1)1.08×108J
(2)2400N
【详解】（1）汽车行驶的时间
汽车做的功
（2）汽车行驶距离
汽车匀速行驶，汽车受力平衡，水平方向上受到的牵引力和阻力是一对平衡力，大小相等，则汽车受到的阻力
24．（1）6.18×105N；（2）8×107N；（3）5.83×103m3
【详解】解：（1）已知水对潜艇顶部的压强为p＝4.12×105Pa，由可得，潜艇顶部面积为1.5m2的舱门受到海水的压力
（2）水下排水量
由阿基米德原理得，潜艇水下潜航时，受到的浮力
（3）排出2000t海水后，此时排水量
核潜艇漂浮在海面时所受浮力等于重力，即
由F漂浮＝ρ液gV排可得，核潜艇排开海水体积
答：（1）舱门受到海水的压力是6.18×105N；
（2）该核潜艇潜入海水下时，受到的浮力是8×107N；
（3）此时核潜艇排开海水的体积是5.83×103m3。
25．(1)1A
(2)120J
(3)18V
【详解】（1）小灯泡L标有“12V 12W”字样，根据可得，灯泡L正常发光时的电流为
（2）小灯泡正常发光时，其电功率为12W，根据可得，灯泡L正常发光10s消耗的电能为
（3）由图甲可知，小灯泡L和滑动变阻器R串联，电流表测量电路中的电流，电压表测量R两端的电压，电压表测量小灯泡L两端的电压；由图乙可知，电路中的电流最小为0.3A时，小灯泡和滑动变阻器两端的电压分别为3V和15V，由于串联电路中电源电压等于各部分两端电压之和，所以，电源电压为
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
B
D
C
C
B
D
D
C
题号
11
12








答案
C
D
