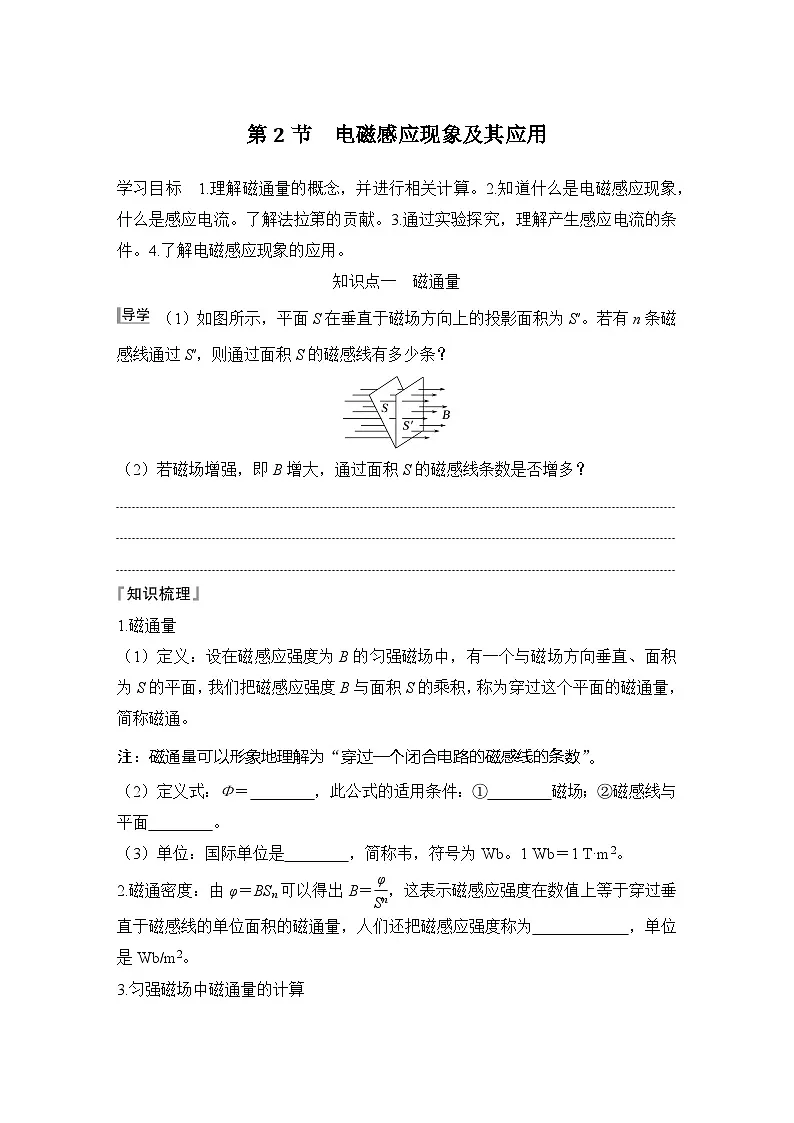

知识点一 磁通量
（1）如图所示，平面S在垂直于磁场方向上的投影面积为S′。若有n条磁感线通过S′，则通过面积S的磁感线有多少条？
（2）若磁场增强，即B增大，通过面积S的磁感线条数是否增多？



1.磁通量
（1）定义：设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直、面积为S的平面，我们把磁感应强度B与面积S的乘积，称为穿过这个平面的磁通量，简称磁通。
注：磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”。
（2）定义式：Φ＝ ，此公式的适用条件：① 磁场；②磁感线与平面 。
（3）单位：国际单位是 ，简称韦，符号为Wb。1 Wb＝1 T·m2。
2.磁通密度：由φ＝BSn可以得出B＝eq \f(φ,Sn)，这表示磁感应强度在数值上等于穿过垂直于磁感线的单位面积的磁通量，人们还把磁感应强度称为 ，单位是Wb/m2。
3.匀强磁场中磁通量的计算

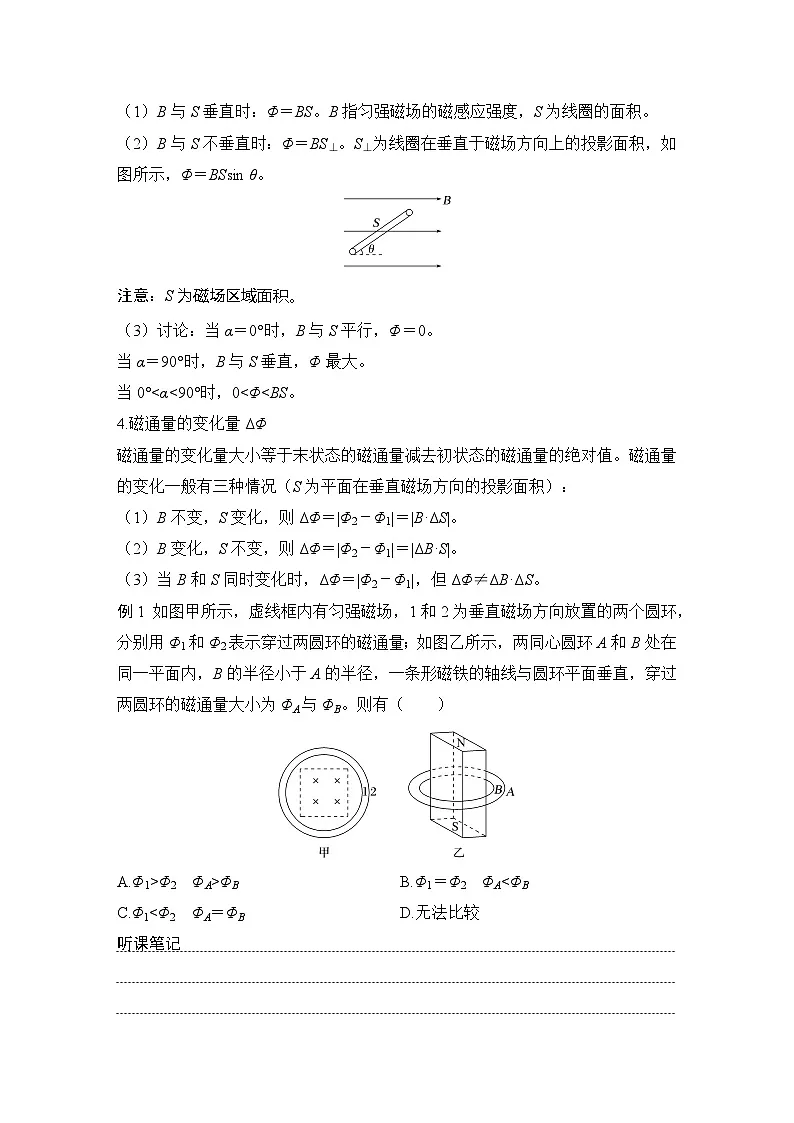

（1）B与S垂直时：Φ＝BS。B指匀强磁场的磁感应强度，S为线圈的面积。
（2）B与S不垂直时：Φ＝BS⊥。S⊥为线圈在垂直于磁场方向上的投影面积，如图所示，Φ＝BSsin θ。
注意：S为磁场区域面积。
（3）讨论：当α＝0°时，B与S平行，Φ＝0。
当α＝90°时，B与S垂直，Φ最大。
当0°
