河南省漯河市实验中学++2024-2025学年+九年级上学期+第一次月考（15-16章）+物理试卷

这是一份河南省漯河市实验中学++2024-2025学年+九年级上学期+第一次月考（15-16章）+物理试卷，共6页。试卷主要包含了填空题，选择题，画图题，实验探究题.等内容，欢迎下载使用。

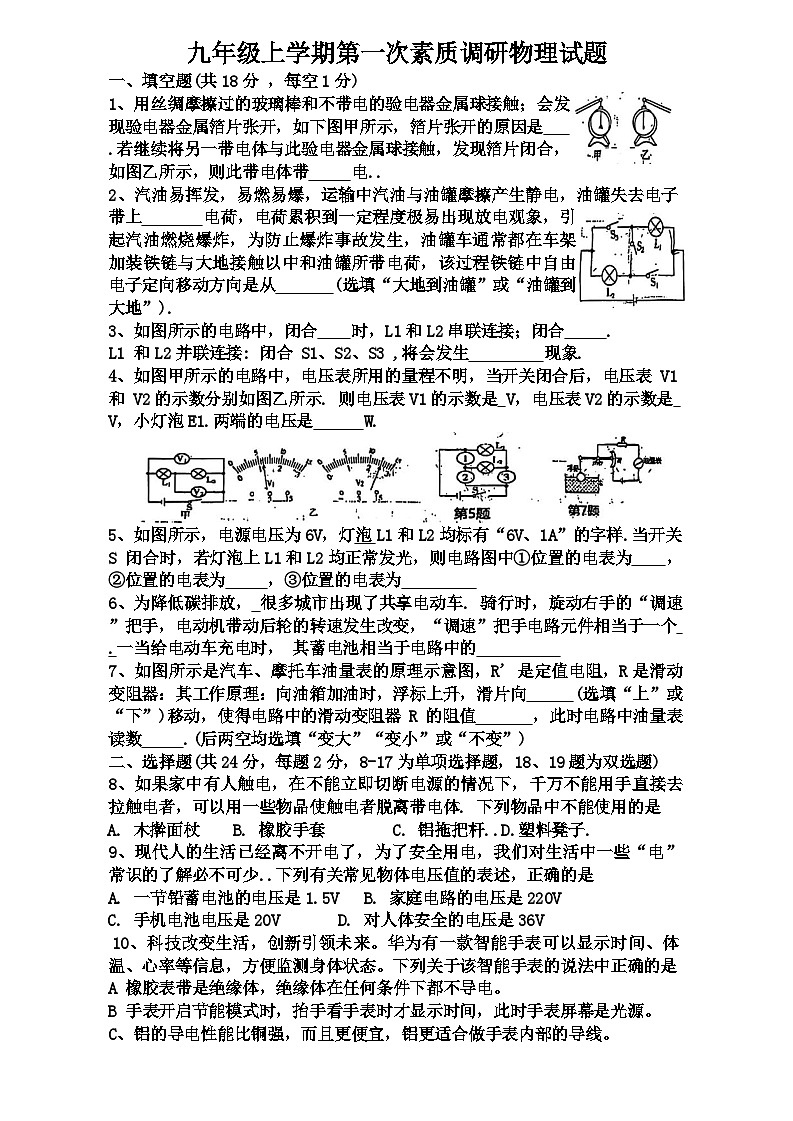

1、用丝绸摩擦过的玻璃棒和不带电的验电器金属球接触；会发现验电器金属箔片张开，如下图甲所示，箔片张开的原因是 .若继续将另一带电体与此验电器金属球接触，发现箔片闭合，如图乙所示，则此带电体带 电..
2、汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 (选填“大地到油罐”或“油罐到大地”).
3、如图所示的电路中，闭合 时，L1和L2串联连接；闭合 .
L1 和L2并联连接: 闭合 S1、S2、S3 ,将会发生 现象.
4、如图甲所示的电路中，电压表所用的量程不明，当开关闭合后，电压表 V1和 V2的示数分别如图乙所示. 则电压表V1的示数是 V，电压表V2的示数是 V，小灯泡E1.两端的电压是 W.
5、如图所示，电源电压为6V，灯泡L1和L2均标有“6V、1A”的字样.当开关S 闭合时，若灯泡上L1和L2均正常发光，则电路图中①位置的电表为 ，②位置的电表为 ，③位置的电表为
6、为降低碳排放， 很多城市出现了共享电动车. 骑行时，旋动右手的“调速”把手，电动机带动后轮的转速发生改变，“调速”把手电路元件相当于一个 .一当给电动车充电时， 其蓄电池相当于电路中的
7、如图所示是汽车、摩托车油量表的原理示意图，R' 是定值电阻，R是滑动变阻器：其工作原理：向油箱加油时，浮标上升，滑片向 (选填“上”或“下”)移动，使得电路中的滑动变阻器 R 的阻值 ，此时电路中油量表读数 .(后两空均选填“变大”“变小”或“不变”)
二、选择题(共24分，每题2分，8-17为单项选择题，18、19题为双选题)
8、如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体. 下列物品中不能使用的是
A. 木擀面杖 B. 橡胶手套 C. 铝拖把杆塑料凳子.
9、现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少..下列有关常见物体电压值的表述，正确的是
A. 一节铅蓄电池的电压是1.5V B. 家庭电路的电压是220V
C. 手机电池电压是20V D. 对人体安全的电压是36V
10、科技改变生活，创新引领未来。华为有一款智能手表可以显示时间、体温、心率等信息，方便监测身体状态。下列关于该智能手表的说法中正确的是
A 橡胶表带是绝缘体，绝缘体在任何条件下都不导电。
B 手表开启节能模式时，抬手看手表时才显示时间，此时手表屏幕是光源。
C、铝的导电性能比铜强，而且更便宜，铝更适合做手表内部的导线。

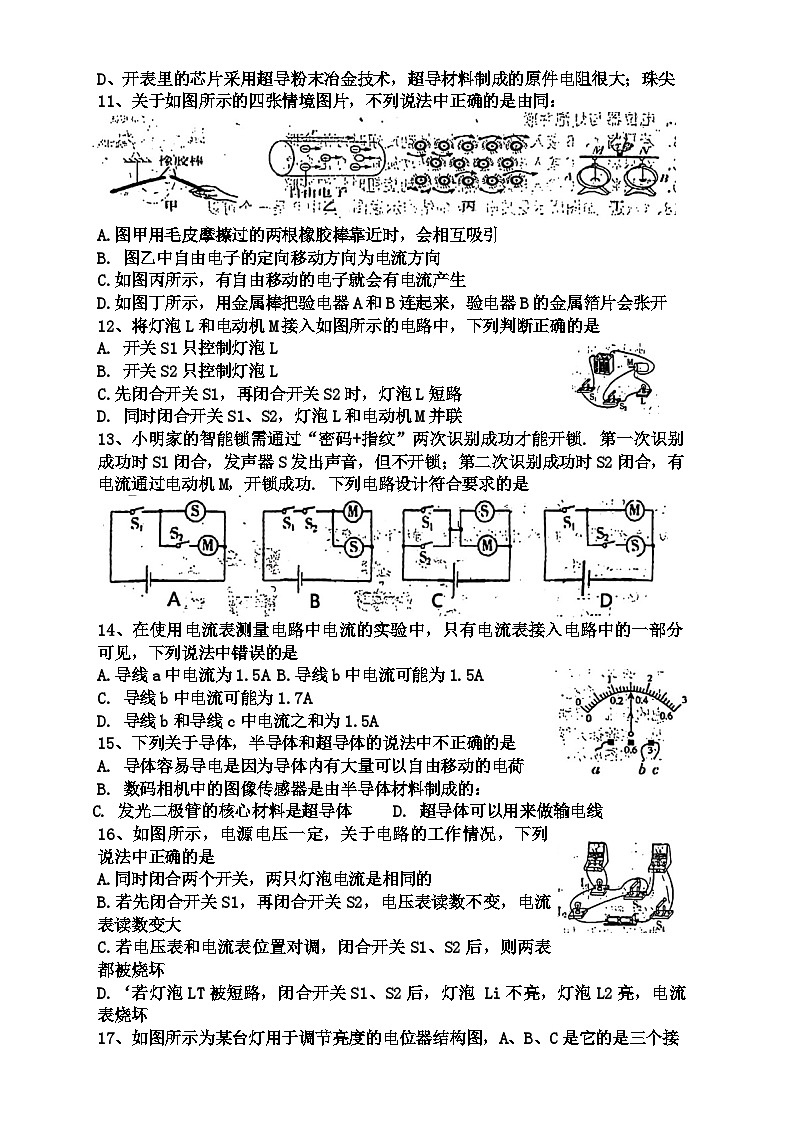

D、开表里的芯片采用超导粉末冶金技术，超导材料制成的原件电阻很大；珠尖
11、关于如图所示的四张情境图片，不列说法中正确的是由同：
A.图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B. 图乙中自由电子的定向移动方向为电流方向
C.如图丙所示，有自由移动的电子就会有电流产生
D.如图丁所示，用金属棒把验电器A和B连起来，验电器B的金属箔片会张开
12、将灯泡L和电动机M接入如图所示的电路中，下列判断正确的是
A. 开关S1只控制灯泡L
B. 开关S2只控制灯泡L
C.先闭合开关S1，再闭合开关S2时，灯泡L短路
D. 同时闭合开关S1、S2，灯泡L和电动机M并联
13、小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁. 第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功. 下列电路设计符合要求的是
14、在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法中错误的是
A.导线a中电流为1.5A B.导线b中电流可能为1.5A
C. 导线b中电流可能为1.7A
D. 导线b和导线c中电流之和为1.5A
15、下列关于导体，半导体和超导体的说法中不正确的是
A. 导体容易导电是因为导体内有大量可以自由移动的电荷
B. 数码相机中的图像传感器是由半导体材料制成的：
C. 发光二极管的核心材料是超导体 D. 超导体可以用来做输电线
16、如图所示，电源电压一定，关于电路的工作情况，下列说法中正确的是
A.同时闭合两个开关，两只灯泡电流是相同的
B.若先闭合开关S1，再闭合开关S2，电压表读数不变，电流表读数变大
C.若电压表和电流表位置对调，闭合开关S1、S2后，则两表都被烧坏
D.‘若灯泡LT被短路，闭合开关S1、S2后，灯泡 Li不亮，灯泡L2亮，电流表烧坏
17、如图所示为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B'与金属滑片RH相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是关11
A. 电位器与灯泡并联
B. 若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D.若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
18、(双选)如图所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片，S为自动控制开关. 闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0，在秤盘内放入物体时就可以从电子秤刻度表上读出该物体的质量. 当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数.则下列判断正确的是
A. 电子秤刻度表是一个电压表，它的示数越小说明所称物体质量越大.
B. 电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越小
C. 电子秤的零刻度线与电表改装之前的零刻度线重合
D. 保护电阻RO 可以在被测物体质量很大时对电路起到保护作用
19、(双选)如图所示的电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数. 过一会儿电压表的示数变大了，则可能发生的故障是“
A. 可能是L1灯丝断了 B. 可能是L1短路
C. 可能是L2灯丝断了·D·一定是L2短路
三、画图题 (每题2分，共4分)
20、请按照图甲的电路图把图乙连好，导线不允许交叉
21、如图，现有两只小灯泡、一只开关、一个滑动变阻器，6V 的电源，导线若
干，要求：(1)开关控制两只小灯泡；(2)滑动变阻器的滑片向右滑动时，小灯.
泡L2亮度变亮，L1的亮度不变。请你按要求连接好实物图。
泡的电流，滑动变阻器滑片向左移灯泡变亮。
四、实验探究题(共24分, 8分+7分+9分).
22、如图所示，小明和同学们探究并联电路的电流规律
(1)实验中，小明应选择两个小灯泡规格 (选填“相同”或“不相同”)
(2)图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 (选“A”“B”或“C”)处的电流。
(3)小明同学要测量通过L2的电流，请在图乙中将需改动的一根导线上画“x”，并画出改动后的导线，导线不要交叉。
(4)在连接电路时，刚接好最后一根导线，电流表指针就发生子偏转，如图丙
所示，由此可知连接电路时可能存在的错误：① ：②
(5) 小明先将电流表接在A`处，闭合开关，观察到灯L2发光广但灯L1不亮，电流表的示数为零，电路可能在的故障是 典, 艰圣耻 .--
A.灯L1断路 H 灯LF短路0:灯L2断路 D.灯 L2.短路: Lr 三季聚型H,1
(6) 他在测量：A处的电流时，电流表的示数如图丁所示，则电流表的示数为 员
(7) 他将电流表分别接入A、B、C：空点处P！闭合开关，测出了一组电流并记录在表格中，得出了并联电路的电流规律.同组的小华认为这样得出的结论不可靠.理由是
23、某同学在“探究串联电路电压的规律”的实验中，设计了如图甲所示的电路8
(1)连接电路前，小明发现电压表指针如图乙所示，这是是因为 .
(2)在连接电路时，开关应处于 状态.
(3)如图甲所示闭合开关，发现L1 不发光，L2比较亮；电压表示数为零，则电路故障是
(4)排除故障后，小明完成了实验，并把数据记录在表中.
分析实验数据小明得出实验结论
(5)实验结束后，同学们互相交流，你认为小明的结论是否准确， ，原因是 .
(6)小花正确测出了 L1 两端的电压，在测E2两端的电压时，小花打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上. 此操作可能会导致电压表出现的现象是
24. 在“探究导体电阻大小与哪些因素有关处的实验中，某小组在实验时所用导体的相关物理量如下表.
(1)由图甲可知，该小组同学是通过观察 来判断电阻大小的，这种研究物理问题的方法叫 ；该实验用到的另外一种物理方法是 ，
(2)要探究导体电阻大小与长度是否有关，应选用 两根导体，可得出结论：
(3)选用b和c两根导体，是为了探究导体电阻大小是否与 有关.)
(4)导体电阻大小除与上述因素有关外，还可能跟 有关.该小组同学用电源、灯泡、导线、开关和钨丝组成如图乙所示的电路，闭合开关，灯泡发光；再用酒精灯对钨丝加热，会发现灯泡亮度变暗，说明钨丝的温度升高，电阻
(5) 使用图甲所示的器材做探究实验，电路可能会出现的电流过大的现象，你认为可以做出的改进措施是 UAB/V
UBC/ Vt………
UACAV大:"袭
1.2
I.6
2.8亩·卡印
编.与
长度
/m
横截面积/mm2
材料：
电流大小/A
a.
0. 5
0. 4
锰铜合金
0. 20
b、
0. 5
0. 4
镍铬合金
0. 16
c''
0. 5
0. 2
镍铬合金
0. 08
'd
1. 0
0. 2
镍铬合金
0. 04
漯河市实验中学2024-2025学年上期
九年级第一次素质调研物理答题卡⊕
、
请在各题规定的黑色矩形区域内答题，超出该区域的答案无效1-
班级：_________考场：__________姓名：_______
正确 错误 缺考
□
填涂 填涂 标记
特别注意： 作答时请勿超出实线答题区考生请勿填涂缺考标记
二、选择题(每小题2分， 共24分)
8CB11D□14D□17D□D
9B1215(DD18|BCDBLBD
10、[B][c]□13:A^BCD16.□BCD19|DcDBBBC
一、填空题(每空1分， 共18分)
1. 同种电荷相互排斥 负
2. 正. 大地到油罐
3. S₂ S1 S3 短路
4. 6 2.5 3,5多带单位无分
5.电流表电压表电流表
6.滑动变阻器/变阻器/电位器
7.. 下 变小变大
三、作图题(共4分).
四、实验探究题(8分+7分+9分, 共24分)
22.(1) 不相同 (2) C
接到电源负极上也对！
(3)
(4)① 开关未断开 ② 电流表正、负接线柱接反了
(5) A (6) 0、24A
(7) 只进行一次实验，得到的结论不具有普遍性
23.(1) 电压表没有调零/电压表指针没有调零
(2) 断开 (3) L₁短路
(4) 串联电路中，总电压等于各部分(两端)电压之和
(5) 不准确 ，没有进行多次实验，得到的结论不具有普遍性
(6): 电压表向左偏转/反向偏转/电压表指针.反偏.
24.(1) 电流表示数 转换法 控制变量法
(2) cd 材料和横截面积相同时，长度越长，电阻越大
(3)₂ 横截面积
(4) 温度 变大
(5)在电路中串联一个定值电阻/小灯泡/滑动变阻器
