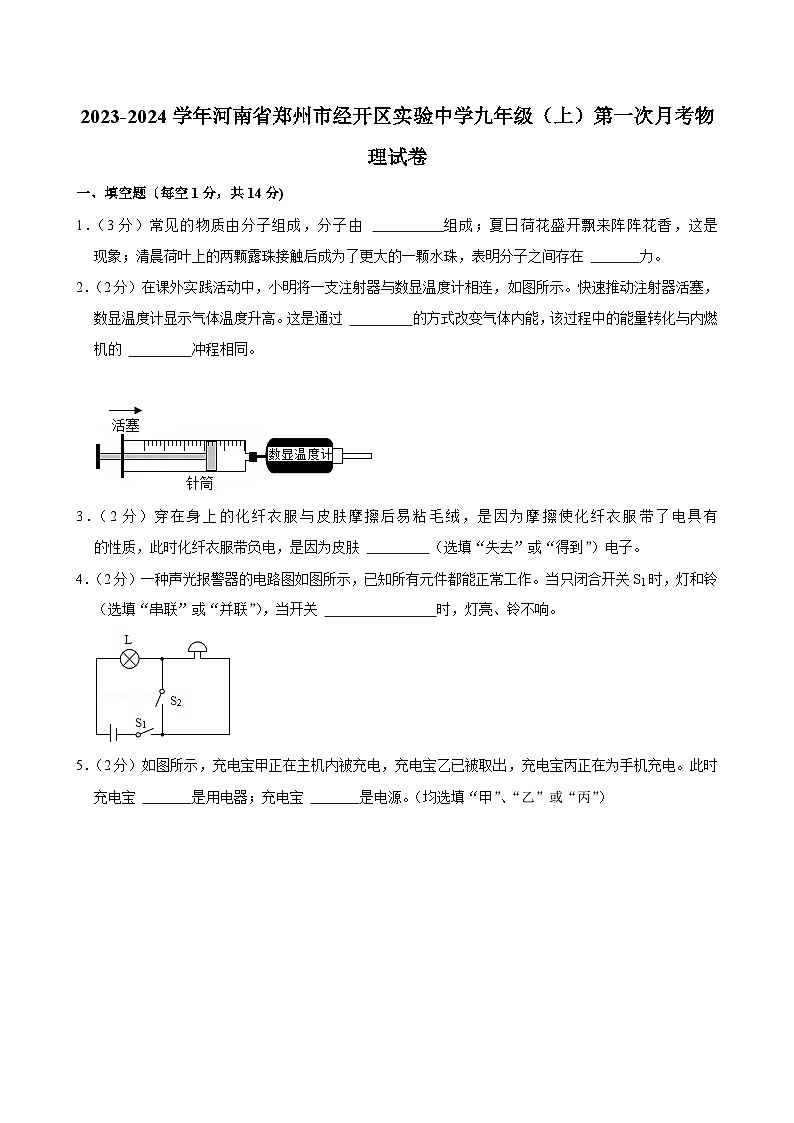

河南省郑州市经开区实验中学2023-2024学年九年级上学期第一次月考物理试卷

这是一份河南省郑州市经开区实验中学2023-2024学年九年级上学期第一次月考物理试卷，共23页。试卷主要包含了填空题〔每空1分，共14分)，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1．（3分）常见的物质由分子组成，分子由 组成；夏日荷花盛开飘来阵阵花香，这是 现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在 力。
2．（2分）在课外实践活动中，小明将一支注射器与数显温度计相连，如图所示。快速推动注射器活塞，数显温度计显示气体温度升高。这是通过 的方式改变气体内能，该过程中的能量转化与内燃机的 冲程相同。
3．（2分）穿在身上的化纤衣服与皮肤摩擦后易粘毛绒，是因为摩擦使化纤衣服带了电具有 的性质，此时化纤衣服带负电，是因为皮肤 （选填“失去”或“得到”）电子。
4．（2分）一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃 （选填“串联”或“并联”），当开关 时，灯亮、铃不响。

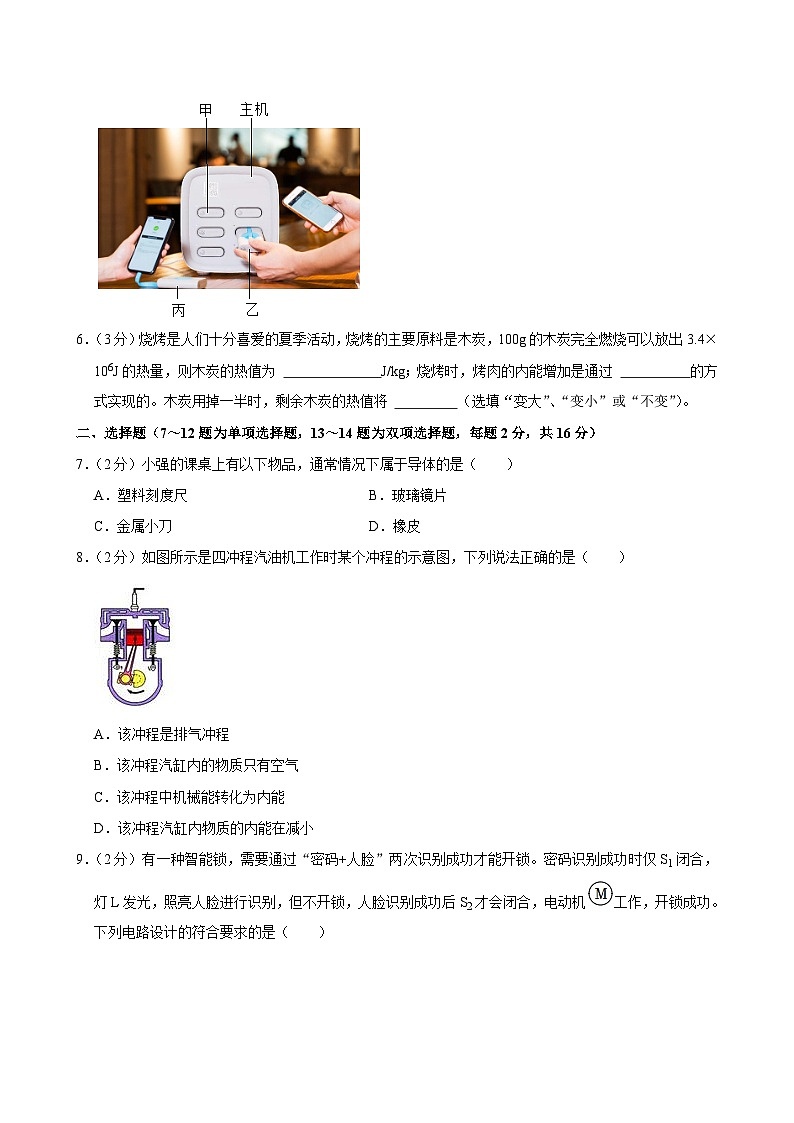

5．（2分）如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出，充电宝丙正在为手机充电。此时充电宝 是用电器；充电宝 是电源。（均选填“甲”、“乙”或“丙”）
6．（3分）烧烤是人们十分喜爱的夏季活动，烧烤的主要原料是木炭，100g的木炭完全燃烧可以放出3.4×106J的热量，则木炭的热值为 J/kg；烧烤时，烤肉的内能增加是通过 的方式实现的。木炭用掉一半时，剩余木炭的热值将 （选填“变大”、“变小”或“不变”）。
二、选择题（7～12题为单项选择题，13～14题为双项选择题，每题2分，共16分）
7．（2分）小强的课桌上有以下物品，通常情况下属于导体的是（ ）
A．塑料刻度尺B．玻璃镜片
C．金属小刀D．橡皮
8．（2分）如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是（ ）
A．该冲程是排气冲程
B．该冲程汽缸内的物质只有空气
C．该冲程中机械能转化为内能
D．该冲程汽缸内物质的内能在减小

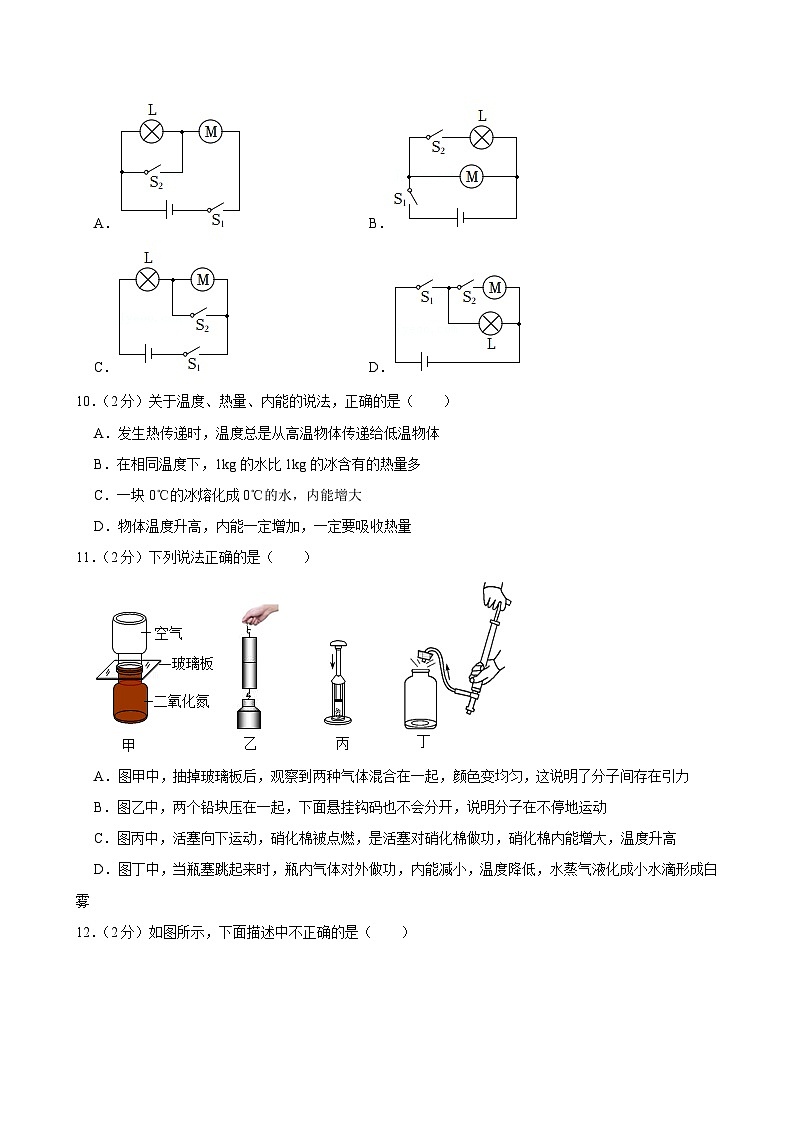

9．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。下列电路设计的符合要求的是（ ）
A．B．
C．D．
10．（2分）关于温度、热量、内能的说法，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．在相同温度下，1kg的水比1kg的冰含有的热量多
C．一块0℃的冰熔化成0℃的水，内能增大
D．物体温度升高，内能一定增加，一定要吸收热量
11．（2分）下列说法正确的是（ ）
A．图甲中，抽掉玻璃板后，观察到两种气体混合在一起，颜色变均匀，这说明了分子间存在引力
B．图乙中，两个铅块压在一起，下面悬挂钩码也不会分开，说明分子在不停地运动
C．图丙中，活塞向下运动，硝化棉被点燃，是活塞对硝化棉做功，硝化棉内能增大，温度升高
D．图丁中，当瓶塞跳起来时，瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴形成白雾
12．（2分）如图所示，下面描述中不正确的是（ ）
A．开关S1、S2都闭合时，三个灯泡并联
B．只闭合开关S1时，灯泡L2、L3并联
C．开关S1、S2都断开时，三个灯泡串联
D．只闭合开关S2时，灯泡L1、L2都不能发光
（多选）13．（2分）如图，2023年4月16日，我国首颗降水测量专用卫星“风云三号07星”发射成功，并进入预定轨道绕地飞行，下列描述正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．卫星进入轨道后运动状态会改变
C．火箭升空过程中，燃料燃烧将机械能转化为化学能
D．火箭升空过程中，外壳与大气摩擦温度升高，其机械能转化为内能
（多选）14．（2分）如图所示是电学中的几个小实验，下列说法正确的是（ ）
A．甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球和头发带异种电荷
B．乙图，把用毛皮摩擦过的橡胶棒靠近另一根橡胶棒，它们相互排斥，说明另一根橡胶棒不带电
C．丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
D．丁图，把用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，则吸管可能不带电
三、作图题（每题2分，共4分）
15．（2分）如图所示，在公交车后门的两侧扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。请在图中虚线框内将电路连接完整。
16．（2分）根据如图甲所示实物连线图，画出对应电路图。
四、实验探究题（17题5分，18题6分，19题9分，共20分）
17．（5分）在学习了“分子动理论”后，小宇进行了以下几个小实验：
（1）如图甲所示，小宇在一个圆柱形量筒中依次倒入蓝色的硫酸铜溶液和无色的水，放置30天后，液体变为均匀的淡蓝色，这说明 。
（2）如图乙所示，小宇先后将50mL水和50mL的酒精倒入玻璃管中，反复翻转几次后发现水和酒精的总体积小于100mL，这说明： 。为使实验现象更明显，应选用内径较 （选填“细”或“粗”）的玻璃管。
（3）如图丙所示，小宇用细线拴住玻璃板的四个角，用弹簧测力计勾住细线，将玻璃板平放在水面上与水面刚好接触，向上拉弹簧测力计时，发现测力计的示数变大了，这说明： 。这个理由可以用来解释固体很难被 （选填“拉伸”或“压缩”）。
18．（6分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下：
（1）在两烧杯中分别装入初温度相同且 相等的沙子和水。
（2）实验时使用两个相同的酒精灯加热沙子和水，目的是 。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
（3）实验中，是通过比较 来间接反映沙子和水吸收的热量的多少；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是 ；若使两者升高相同的温度，则 吸收的热量较多，由此可见， 的比热容较大。
19．（9分）在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 （填“相同”或“不相同”）的；连接电路时，开关应处于 （填“闭合”或“断开”）状态；
（2）用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表 ；
（4）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （填“灯L1断路”或“灯L1短路”）；
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系。
五、综合应用题（20题8分，21题8分，共16分）
20．（8分）某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）。已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3，求：
（1）天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）该热水器工作时的效率。
21．（8分）液化石油气携带方便，应用广泛。已知液化石油气的热值为3.5×107J/kg，则：
（1）完全燃烧0.7kg的液化石油气可以放出的热量是多少J？
（2）若放出的热量只有60%被水吸收，则这些热量可以将质量为50kg、初温为20℃的水加热到多少℃？[c水＝4.2×103J/（kg•℃）]
（3）家庭使用的液化石油气能被压缩到钢瓶中，从微观角度说明原因。
2023-2024学年河南省郑州市经开区实验中学九年级（上）第一次月考物理试卷
参考答案与试题解析
一、填空题〔每空1分，共14分)
1．（3分）常见的物质由分子组成，分子由 原子 组成；夏日荷花盛开飘来阵阵花香，这是 扩散 现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在 引 力。
【分析】（1）物质由分子组成，分子由原子组成，原子由电子，和原子核组成；
（2）不同物体互相接触时彼此进入对方的现象叫扩散。扩散现象说明了：①一切物质的分子都在不停地做无规则运动；②分子之间有间隙；
（3）分子热运动理论的内容有三条：一是一切物质是由分组组成的；二是组成物质的分子都在永不停息地做无规则运动；三是分子之间存在相互作用的引力和斥力。
【解答】解：（1）物质由分子组成，分子由原子组成；
（2）荷花盛开飘来阵阵花香，是花香分子发生的扩散现象，说明分子在不停息的做无规则运动；
（3）清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在引力。
故答案为：原子；扩散；引。
【点评】此题考查的知识点分子的组成，扩散现象，以及分子运动理论的内容。解题的关键是对扩散定义和分子动理论理论内容的准确把握。
2．（2分）在课外实践活动中，小明将一支注射器与数显温度计相连，如图所示。快速推动注射器活塞，数显温度计显示气体温度升高。这是通过 做功 的方式改变气体内能，该过程中的能量转化与内燃机的 压缩 冲程相同。
【分析】改变内能的方式包括做功和热传递；
内燃机的做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能。
【解答】解：快速推动注射器活塞，数显温度计显示气体温度升高。机械能转化为内能，这是通过做功的方式改变气体的内能。在压缩冲程中，机械能转化为内能，该过程中的能量转化与内燃机的压缩冲程相同。
故答案为：做功；压缩。
【点评】知道做功可以改变物体的内能，并能准确判断其能量的转化过程是解答该题的关键。
3．（2分）穿在身上的化纤衣服与皮肤摩擦后易粘毛绒，是因为摩擦使化纤衣服带了电具有 吸引轻小物体 的性质，此时化纤衣服带负电，是因为皮肤 失去 （选填“失去”或“得到”）电子。
【分析】带电体能吸引轻小物体；摩擦起电过程中，得到电子的物体带负电，失去电子的物体带正电。
【解答】解：穿在身上的化纤衣服与皮肤摩擦后带电，故能吸引轻小物体粘毛绒；此时化纤衣服带负电，因为衣服得到电子，故皮肤失去电子。
故答案为：吸引轻小物体；失去。
【点评】本题考查了带电体的特点和摩擦起电的特点，属于基础题。
4．（2分）一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃 串联 （选填“串联”或“并联”），当开关 S1、S2同时闭合 时，灯亮、铃不响。
【分析】串联电路是指两灯顺次连接的电路；并联电路是指两灯并列连接的电路；短路是指导线将电源两极直接连在一起或用导线将用电器两极直接连在一起。根据电路的特点和开关的状态进行分析。
【解答】解：由电路图可知，只闭合开关S1时，电流从正极流出，先后经过灯泡L、电铃和开关S1，回到电源负极，电路中电流的路径只有一条，所以该电路为串联电路；
当灯亮、铃不响时，有电流经过灯泡，灯泡和电源组成回路，铃不响，根据电路图可知，开关S2将电铃短路，所以当S1、S2同时闭合时，灯亮、铃不响。
故答案为：串联；S1、S2同时闭合。
【点评】会根据开关的状态正确识别电路的连接方式，熟练掌握串联电路的特点。
5．（2分）如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出，充电宝丙正在为手机充电。此时充电宝 甲 是用电器；充电宝 丙 是电源。（均选填“甲”、“乙”或“丙”）
【分析】电路中消耗电能的元件叫用电器；电路中提供电能的元件叫电源，据此分析解答。
【解答】解：充电宝甲正在主机内被充电，说明充电宝甲在消耗电能，故充电宝甲是用电器；充电宝丙正在为手机充电，说明充电宝丙在提供电能，故充电宝丙是电源。
故答案为：甲；丙。
【点评】本题考查了电路的各部分的识别，属于基础题。
6．（3分）烧烤是人们十分喜爱的夏季活动，烧烤的主要原料是木炭，100g的木炭完全燃烧可以放出3.4×106J的热量，则木炭的热值为 3.4×107 J/kg；烧烤时，烤肉的内能增加是通过 热传递 的方式实现的。木炭用掉一半时，剩余木炭的热值将 不变 （选填“变大”、“变小”或“不变”）。
【分析】（1）已知木炭的质量和完全燃烧放出的热量，利用q＝可计算出木炭的热值；
（2）改变物体内能的方式有两种：做功和热传递；
（3）热值是燃料的特性，与物质的种类有关，与物质的质量无关。
【解答】解：
（1）木炭的热值：q＝＝＝3.4×107J/kg；
（2）用炭火烤肉的过程是利用热传递的方式增加肉的内能；
（3）木炭用掉一半后，质量变小，种类不变，而热值是燃料的一种特性，只与燃料的种类有关，所以剩下木炭的热值不变。
故答案为：3.4×107；热传递；不变。
【点评】本题考查了热值的计算、改变内能的方法、对热值的特性的理解，属于基础题目。
二、选择题（7～12题为单项选择题，13～14题为双项选择题，每题2分，共16分）
7．（2分）小强的课桌上有以下物品，通常情况下属于导体的是（ ）
A．塑料刻度尺B．玻璃镜片
C．金属小刀D．橡皮
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
【解答】解：A、塑料刻度尺的材料是塑料，属于绝缘体，故A错误；
B、玻璃镜片的材料是玻璃，属于绝缘体，故B错误；
C、金属小刀的材料是金属，属于导体，故C正确；
D、橡皮的材料是橡胶，属于绝缘体，故D错误。
故选：C。
【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
8．（2分）如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是（ ）
A．该冲程是排气冲程
B．该冲程汽缸内的物质只有空气
C．该冲程中机械能转化为内能
D．该冲程汽缸内物质的内能在减小
【分析】（1）汽油机的四个冲程是吸气、压缩、做功和排气冲程。吸气冲程进气门打开，排气门关闭，活塞向下运动；压缩冲程两个气门都关闭，活塞向上运动；做功冲程两个气门都关闭，活塞向下运动；排气冲程排气门打开，进气门关闭，活塞向上运动。
（2）压缩冲程中，压缩汽油和空气的混合物，将机械能转化成内能，使汽油和空气的混合物温度升高、内能增加；但质量不变，由密度公式确定密度变化情况。
【解答】解：
A、由图知，汽油机的两气门都关闭，活塞上行，汽缸的容积变小，是压缩冲程；故A错误；
B、汽油机在吸气时，吸入的是汽油和空气的混合物，所以该冲程汽缸内的物质是汽油和空气的混合物，故B错误；
C、汽油机在压缩冲程中，压缩混合气体做功，将机械能转化为内能，混合气体的温度升高、内能增加，故C正确；
D、汽油机在压缩冲程中，是通过做功的方式改变物体的内能，使得气体的内能增加，故D错误。
故选：C。
【点评】本题考查汽油机的压缩冲程中能量的转化、内能的改变的了解与掌握，能正确分析气门的开关和活塞的上下运动是解决此问题的突破口。
9．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。下列电路设计的符合要求的是（ ）
A．B．
C．D．
【分析】由题知，S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2闭合，电动机M工作，即两开关都闭合时电动机才能工作，由此根据选项图分析解答。
【解答】解：根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。
由图知，
A、只闭合S1时，电动机和灯泡都工作，故A不符合题意；
B、只闭合S1时，电动机工作，同时闭合S1和S2时，电动机和灯泡都工作，故B不符合题意；
C、只闭合S1时，电动机和灯都工作，故C不符合题意；
D、只S1闭合，灯L发光，再S2闭合，电动机M也工作，故D符合题意。
故选：D。
【点评】本题考查了电路图的设计，关键是明确串联和并联电路中开关的作用。
10．（2分）关于温度、热量、内能的说法，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．在相同温度下，1kg的水比1kg的冰含有的热量多
C．一块0℃的冰熔化成0℃的水，内能增大
D．物体温度升高，内能一定增加，一定要吸收热量
【分析】（1）发生热传递的条件是存在温度差，热传递过程中传递的是热量而不是温度；
（2）热量是过程量，不是状态量，根据热量的描述进行判断；
（3）内能的大小跟质量、温度、状态有关；晶体熔化过程吸收热量，温度不变；
（4）物体温度升高，内能一定增加；改变物体内能的方式有做功和热传递。
【解答】解：A、发生热传递时，传递的是热量而不是温度，故A错误；
B、热量不是状态量，不能说含有或者具有热量，故B错误；
C、一块0℃的冰熔化成0℃的水，需要吸收热量，虽然温度不变，但内能增大，故C正确；
D、物体温度升高，内能一定增加，可能是吸收了热量，也可能是外界对物体做了功，故D错误。
故选：C。
【点评】本题综合考查了发生热传递的条件、影响内能大小的因素、熔化吸热、热量和物体内能的改变方式等知识，综合性较强，易出错。
11．（2分）下列说法正确的是（ ）
A．图甲中，抽掉玻璃板后，观察到两种气体混合在一起，颜色变均匀，这说明了分子间存在引力
B．图乙中，两个铅块压在一起，下面悬挂钩码也不会分开，说明分子在不停地运动
C．图丙中，活塞向下运动，硝化棉被点燃，是活塞对硝化棉做功，硝化棉内能增大，温度升高
D．图丁中，当瓶塞跳起来时，瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴形成白雾
【分析】（1）不同的物质在相互接触时彼此进入对方的现象叫做扩散现象。由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
（2）物质是由分子或原子组成的，组成物质的分子在不停地做无规则运动，分子间存在着相互的引力和斥力；
（3）做功可以改变物体的内能，物体的内能与其本身的温度有关，温度越高内能越大。
【解答】解：A、甲图中，抽掉玻璃板后，观察到两种气体混合在一起，颜色均匀，说明气体分子在不停地运动，故A错误；
B、图乙中，两块表面干净的光滑铅块压紧后，在下面能够吊起一个钩码，说明了分子间有引力，故B错误；
C、图丙中，活塞向下运动，压缩空气做功，机械能转化为内能，温度升高，硝化棉被点燃，故C错误；
D、图丁中，气体膨胀对活塞做功，内能减少，温度降低，瓶口周围的水蒸气遇冷液化成小水滴，形成了白雾，故D正确。
故选：D。
【点评】本题考查了对分子动理论和做功改变物体内能的理解，培养应用知识解决实际问题的能力。
12．（2分）如图所示，下面描述中不正确的是（ ）
A．开关S1、S2都闭合时，三个灯泡并联
B．只闭合开关S1时，灯泡L2、L3并联
C．开关S1、S2都断开时，三个灯泡串联
D．只闭合开关S2时，灯泡L1、L2都不能发光
【分析】串联电路中电流只有一条路径，并联电路中电流有多条路径，根据电流的流向可判断电路的连接特点，并确定灯泡的发光情况。
【解答】解：A．开关S1、S2都闭合时，电流从电源正极出发，分别流入三个灯泡回到电源负极，则三个灯泡并联，故A正确；
B．只闭合开关S1时，电路为灯泡L1的简单电路，故B错误；
C．开关S1、S2都断开时，电流会依次经过三个灯泡，则三个灯泡串联，故C正确；
D．只闭合开关S2时，电路是灯泡L3的简单电路，灯泡L1、L2被S2短路，灯泡L1、L2都不能发光，故D正确。
故选：B。
【点评】了解串并联电路的特点，会根据电流的流向法判断电路的连接情况，是解答本题的关键。
（多选）13．（2分）如图，2023年4月16日，我国首颗降水测量专用卫星“风云三号07星”发射成功，并进入预定轨道绕地飞行，下列描述正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．卫星进入轨道后运动状态会改变
C．火箭升空过程中，燃料燃烧将机械能转化为化学能
D．火箭升空过程中，外壳与大气摩擦温度升高，其机械能转化为内能
【分析】（1）1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值。
（2）速度大小变化或运动方向变化都是运动状态变化。
（3）燃料燃烧时将化学能转化为机械能。
（4）克服摩擦做功，消耗机械能转化为内能，使物体的温度升高、内能增大。
【解答】解：A．火箭使用液氢燃料，主要是利用了液氢的热值大，故A错误；
B．卫星进入轨道后做曲线运动，运动方向一直在改变，所以运动状态会改变，故B正确；
C．火箭升空过程中，燃料燃烧将化学能转化为机械能，故C错误；
D．火箭升空过程中，外壳与大气摩擦，克服摩擦做功，温度升高，其机械能转化为内能，故D正确。
故选：BD。
【点评】此题考查了热值的认识及物体内能的改变，属于基础知识。
（多选）14．（2分）如图所示是电学中的几个小实验，下列说法正确的是（ ）
A．甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球和头发带异种电荷
B．乙图，把用毛皮摩擦过的橡胶棒靠近另一根橡胶棒，它们相互排斥，说明另一根橡胶棒不带电
C．丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
D．丁图，把用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，则吸管可能不带电
【分析】（1）摩擦起电的实质是电荷（电子）的转移。
（2）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
（3）规定正电荷定向移动的方向是电流的方向，自由电子的定向移动方向与电流方向相反。
（4）带电体能够吸引不带电的轻小物体。
【解答】解：A、将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球和头发带异种电荷，异种电荷相互吸引，故A正确；
B、用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒带负电，故B错误；
C、a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中负电荷从b向a定向移动，故C错误；
D、用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管可能带负电，也可能不带电，故D正确。
故选：AD。
【点评】理解电荷间的作用规律、摩擦起电的实质、电流方向的规定，可解答此题。
三、作图题（每题2分，共4分）
15．（2分）如图所示，在公交车后门的两侧扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。请在图中虚线框内将电路连接完整。
【分析】由“想要下车的乘客按下任何一个按钮，装在驾驶台上的电铃都会发声”可知，两个开关可以独立工作、互不影响即为并联，然后与电源、电铃组成电路。
【解答】解：
由题意可知，两个开关可以独立工作、互不影响，则两个开关并联，然后与电源、电铃串联后组成电路，如图所示：
。
【点评】根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）。
16．（2分）根据如图甲所示实物连线图，画出对应电路图。
【分析】先根据实物图分析电路的连接方式和开关作用，然后画出电路图。
【解答】解：电流从电源正极出发分成两条路径，一支经灯泡L1、另一支经开关S2、灯泡L2，然后共同汇合，经开关S1回到电源负极，如图所示：
【点评】本题考查根据电路图实连接物图，关键是正确分析出电路图中各用电器的连接情况和开关作用。
四、实验探究题（17题5分，18题6分，19题9分，共20分）
17．（5分）在学习了“分子动理论”后，小宇进行了以下几个小实验：
（1）如图甲所示，小宇在一个圆柱形量筒中依次倒入蓝色的硫酸铜溶液和无色的水，放置30天后，液体变为均匀的淡蓝色，这说明 分子在不停地做无规则运动 。
（2）如图乙所示，小宇先后将50mL水和50mL的酒精倒入玻璃管中，反复翻转几次后发现水和酒精的总体积小于100mL，这说明： 分子间有间隙 。为使实验现象更明显，应选用内径较 细 （选填“细”或“粗”）的玻璃管。
（3）如图丙所示，小宇用细线拴住玻璃板的四个角，用弹簧测力计勾住细线，将玻璃板平放在水面上与水面刚好接触，向上拉弹簧测力计时，发现测力计的示数变大了，这说明： 分子间有引力 。这个理由可以用来解释固体很难被 拉伸 （选填“拉伸”或“压缩”）。
【分析】根据分子运动理论的内容进行分析解答：
（1）分子都在不停地做无规则运动；
（2）分子间存在间隙；
（3）分子间存在相互作用的引力和斥力．
【解答】解：（1）水分子和硫酸铜分子在不停地做无规则运动，所以上面的水分子要向下运动，进入到硫酸铜溶液中，同理硫酸铜分子向上运动，进入到上面的水中；
（2）将50mL的水和50mL的酒精充分混合，混合后水与酒精的总体积将小于100mL，正是由于酒精分子和水分子之间有间隙，才会导致混合总体积变小；
由于水和酒精充分混合后总体积变化不大，选择内径较细的玻璃管进行实验时，其高度变化更明显，实验现象更加明显；
（3）当玻璃接触水面时，由于水分子和玻璃分子距离较近，故两种分子之间会产生相互作用的引力，用弹簧测力计将玻璃拉起需提供比玻璃重力大的力．说明玻璃和水的接触面之间存在相互作用的分子引力；由于分子间引力的存在，固体很难被拉伸。
故答案为：（1）分子在不停地做无规则运动；（2）分子间有间隙；细；（3）分子间有引力；拉伸。
【点评】本题考查了分子动理论的内容，相对比较简单，属于基础题。
18．（6分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下：
（1）在两烧杯中分别装入初温度相同且 质量 相等的沙子和水。
（2）实验时使用两个相同的酒精灯加热沙子和水，目的是 使水和沙子在相同时间内吸收的热量相同 。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
（3）实验中，是通过比较 加热时间 来间接反映沙子和水吸收的热量的多少；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是 沙子 ；若使两者升高相同的温度，则 水 吸收的热量较多，由此可见， 水 的比热容较大。
【分析】我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
根据图象分析回答，比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。
【解答】解：（1）为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；
（2）实验时使用两个相同的酒精灯加热沙子和水，目的是使水和沙子在相同时间内吸收的热量相同；
（3）实验中，是通过比较加热时间来间接反映沙子和水吸收热量的多少；
（4）由图丙可知，对于质量相等的沙子和水，升温较快的是沙子；据此推理，若使两者升高相同的温度，则水加热时间长，水吸收的热量较多，由此可见水的比热容较大。
故答案为：（1）质量；（2）使水和沙子在相同时间内吸收的热量相同；（3）加热时间；（4）沙子；水；水。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
19．（9分）在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 不相同 （填“相同”或“不相同”）的；连接电路时，开关应处于 断开 （填“闭合”或“断开”）状态；
（2）用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表 正负接线柱接反了 ；
（4）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 灯L1断路 （填“灯L1断路”或“灯L1短路”）；
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ 0.2 A、I＝ 1 A。小明由此数据得出并联电路中干路电流和各支路电流的关系。
【分析】（1）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；为保护电路，连接电路时，开关要断开；
（2）根据甲连接实物；
（3）用电压表测量电压时，电流从电压表正接线流入，从负接线柱流出，否则，电压表指针反向偏转；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，根据灯L1不发光，电流表的示数为零分析；
（5）由并联电路电流特点得，干路电流大于支路电流，据此确定电流表分度值读数。
【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验。
为了保护电路，连接电路时，开关应处于断开状态。
（2）由图甲可知，该电路中两个小灯泡是并联接入电路的，电流表测量通过灯泡L1的电流，开关控制整个电路，实物图如图所示：
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，即电流表指针反向偏转，原因是电流表的正、负接线柱接反了。
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的。
（5）由并联电路电流特点得，干路电流大于支路电流。把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则L2支路电流按照小量程读数，分度值为0.02A，则I2＝0.2A；干路电流按照大量程读数，分度值为0.1A，则I＝1A。
故答案为：（1）不相同；断开；（2）； （3）正负接线柱接反了；（4）灯L1断路；（5）0.2；1。
【点评】本题探究“并联电路的电流特点”的实验，考查归纳法的运用、注意事项、电路连接及电流表读数。
五、综合应用题（20题8分，21题8分，共16分）
20．（8分）某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）。已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3，求：
（1）天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）该热水器工作时的效率。
【分析】（1）知道消耗天然气的体积和热值，根据Q放＝mq求出天然气完全燃烧放出的热量；
（2）知道水的质量、初温、末温以及比热容，根据Q吸＝cm（t﹣t0）求出水吸收的热量；
（3）水吸收的热量跟天然气完全燃烧放出的热量之比等于热水器的效率。
【解答】解：（1）天然气完全燃烧放出的热量：
Q放＝Vq＝1m3×3.2×107J/m3＝3.2×107J；
（2）水吸收的热量：
Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）
＝1.26×107J；
（3）该热水器的效率：
η＝×100%＝×100%＝39.4%。
答：（1）天然气完全燃烧放出的热量为3.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器工作时的效率为39.4%。
【点评】本题主要考查了燃料完全燃烧放热公式Q放＝Vq、Q吸＝cmΔt＝cm（t﹣t0）和效率公式的掌握和运用，属于基础题目。
21．（8分）液化石油气携带方便，应用广泛。已知液化石油气的热值为3.5×107J/kg，则：
（1）完全燃烧0.7kg的液化石油气可以放出的热量是多少J？
（2）若放出的热量只有60%被水吸收，则这些热量可以将质量为50kg、初温为20℃的水加热到多少℃？[c水＝4.2×103J/（kg•℃）]
（3）家庭使用的液化石油气能被压缩到钢瓶中，从微观角度说明原因。
【分析】（1）知道燃料的质量和热值，利用Q放＝mq计算出完全燃烧0.7kg的液化石油气可以放出的热量；
（2）根据题意可知水吸收的热量，利用Q吸＝cmΔt计算出水升高的温度，利用Δt＝t﹣t0计算出水的末温；
（3）根据分子的性质进行分析。
【解答】解：（1）完全燃烧0.7kg的液化石油气可以放出的热量：Q放＝mq＝0.7kg×3.5×107J/kg＝2.45×107J；
（2）根据题意可知，水吸收的热量：Q吸＝60%×Q放＝60%×2.45×107J＝1.47×107J；
由Q吸＝cmΔt可知，水升高的温度：Δt＝＝＝70℃；
由Δt＝t﹣t0可知，水的末温：t＝t0+Δt＝20℃+70℃＝90℃；
（3）液化石油气能被压缩到钢瓶中，是因为分子间有间隙。
答：（1）完全燃烧0.7kg的液化石油气可以放出的热量是2.45×107J；
（2）若放出的热量只有60%被水吸收，则这些热量可以将质量为50kg、初温为20℃的水加热到90℃；
（3）家庭使用的液化石油气能被压缩到钢瓶中，原因是因为分子间有间隙。
【点评】本题考查燃料完全燃烧放热公式、吸热公式的灵活运用，属于热学综合题，但是难度不大。
