【教学课件】沪科版初中物理九年级全一册“电功、电功率”期末专项复习课

这是一份【教学课件】沪科版初中物理九年级全一册“电功、电功率”期末专项复习课，共25页。PPT课件主要包含了测量电能表，应用训练一，测量电功率，P实P额，用电器正常工作，U实＜U额时，P实＜P额，P实＞P额，用电器不能正常工作，用电器可能会损坏等内容，欢迎下载使用。

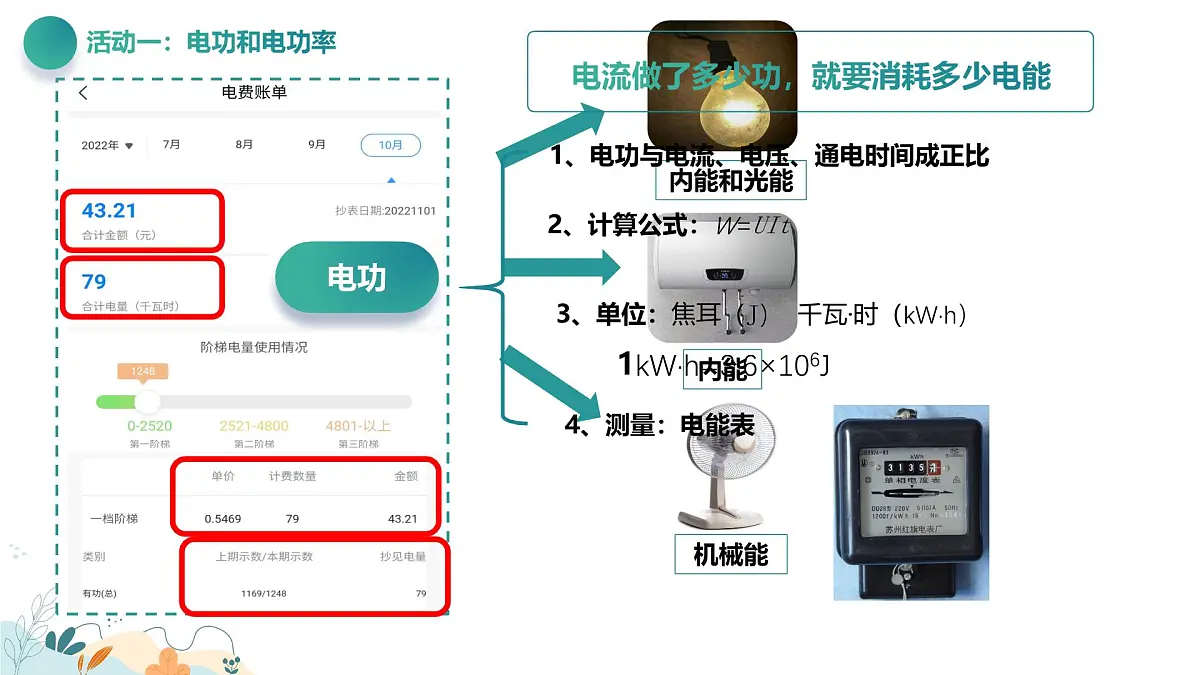

1、电功与电流、电压、通电时间成正比
2、计算公式：W=UIt
3、单位：焦耳（J） 千瓦·时（kW·h） 1kW·h=3.6×106J

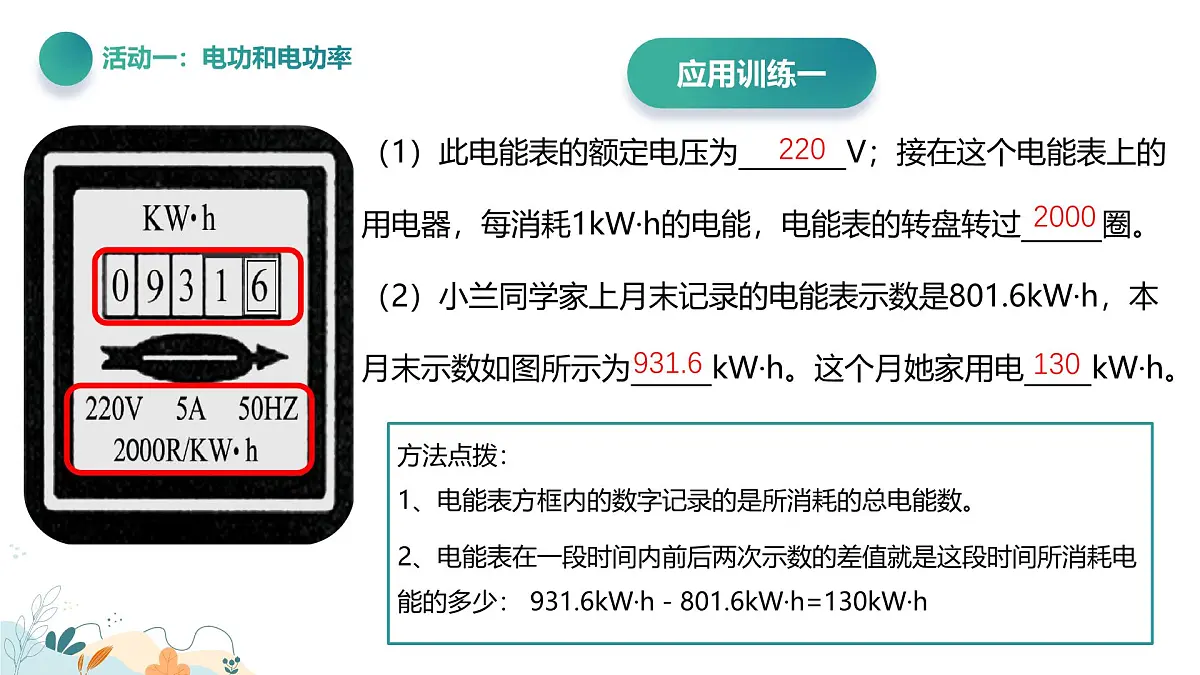

（1）此电能表的额定电压为________V；接在这个电能表上的用电器，每消耗1kW·h的电能，电能表的转盘转过______圈。（2）小兰同学家上月末记录的电能表示数是801.6kW·h，本月末示数如图所示为______kW·h。这个月她家用电_____kW·h。
方法点拨：1、电能表方框内的数字记录的是所消耗的总电能数。
2、电能表在一段时间内前后两次示数的差值就是这段时间所消耗电能的多少： 931.6kW·h－801.6kW·h=130kW·h

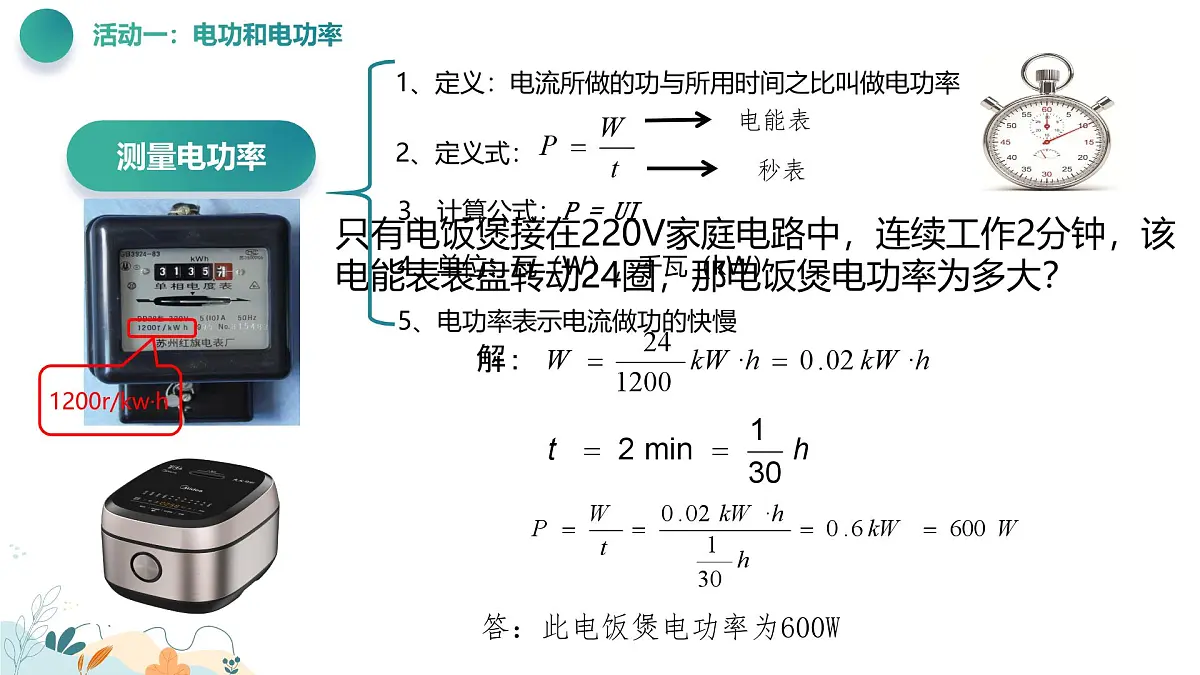

只有电饭煲接在220V家庭电路中，连续工作2分钟，该电能表表盘转动24圈，那电饭煲电功率为多大？
答：此电饭煲电功率为600W

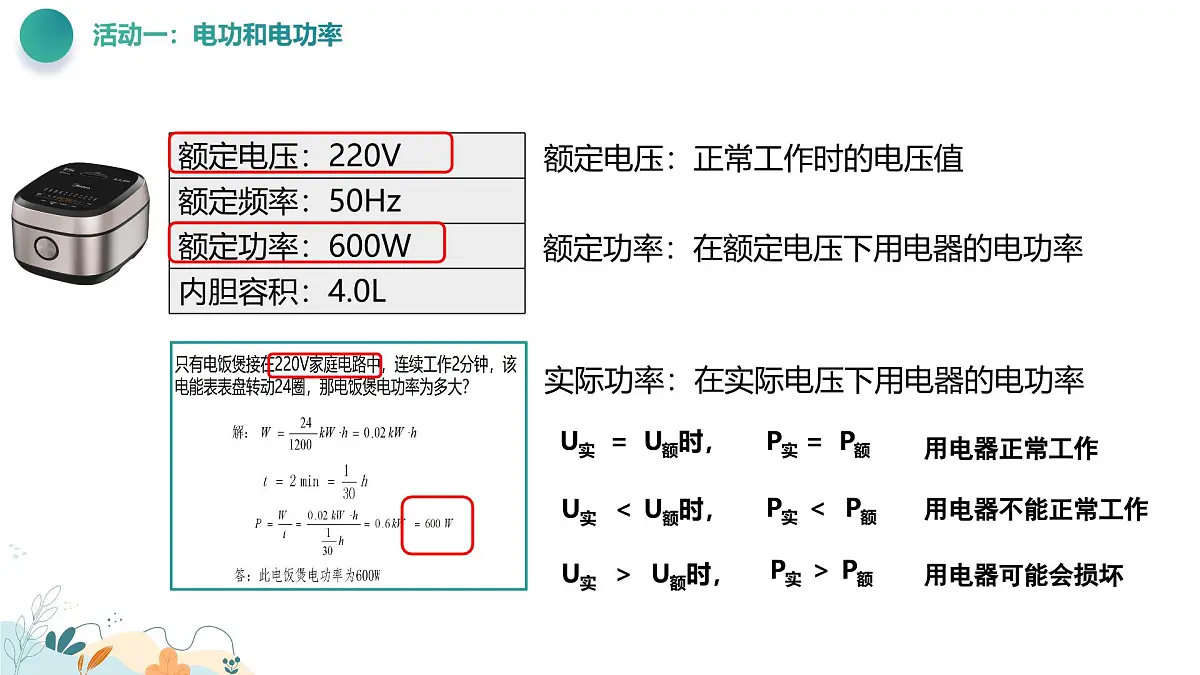

额定功率：在额定电压下用电器的电功率
额定电压：正常工作时的电压值
实际功率：在实际电压下用电器的电功率
U实 ＞ U额时，
U实 = U额时，

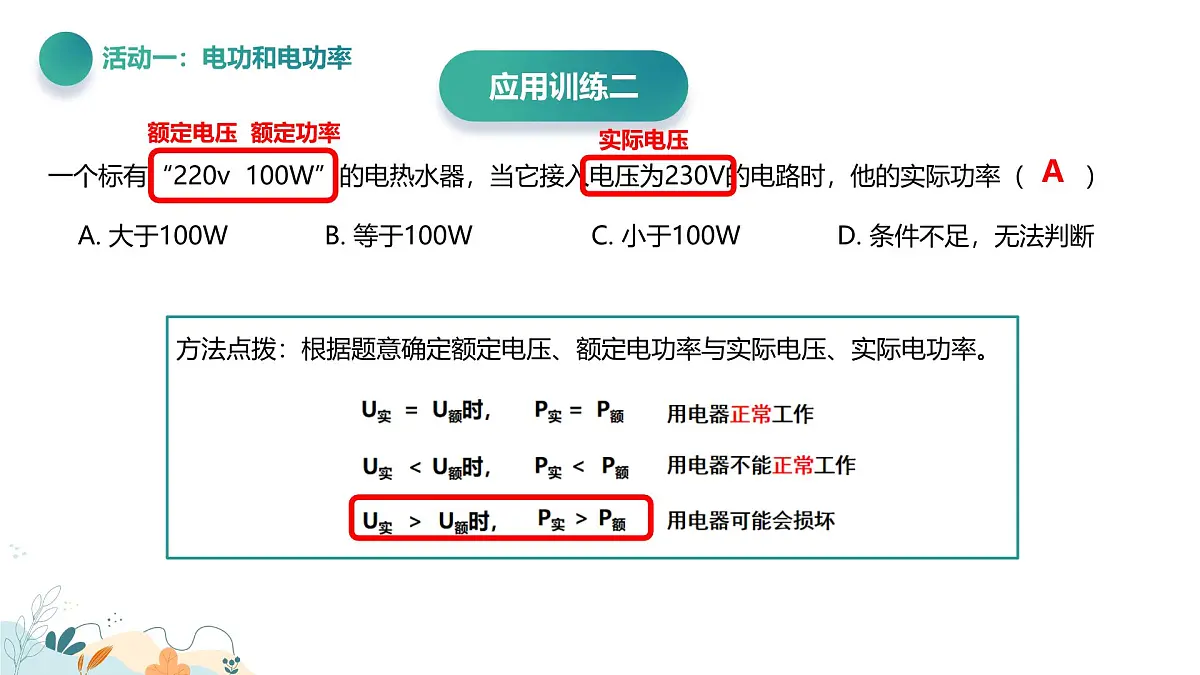

一个标有“220v 100W”的电热水器，当它接入电压为230V的电路时，他的实际功率（ ） A. 大于100W B. 等于100W C. 小于100W D. 条件不足，无法判断

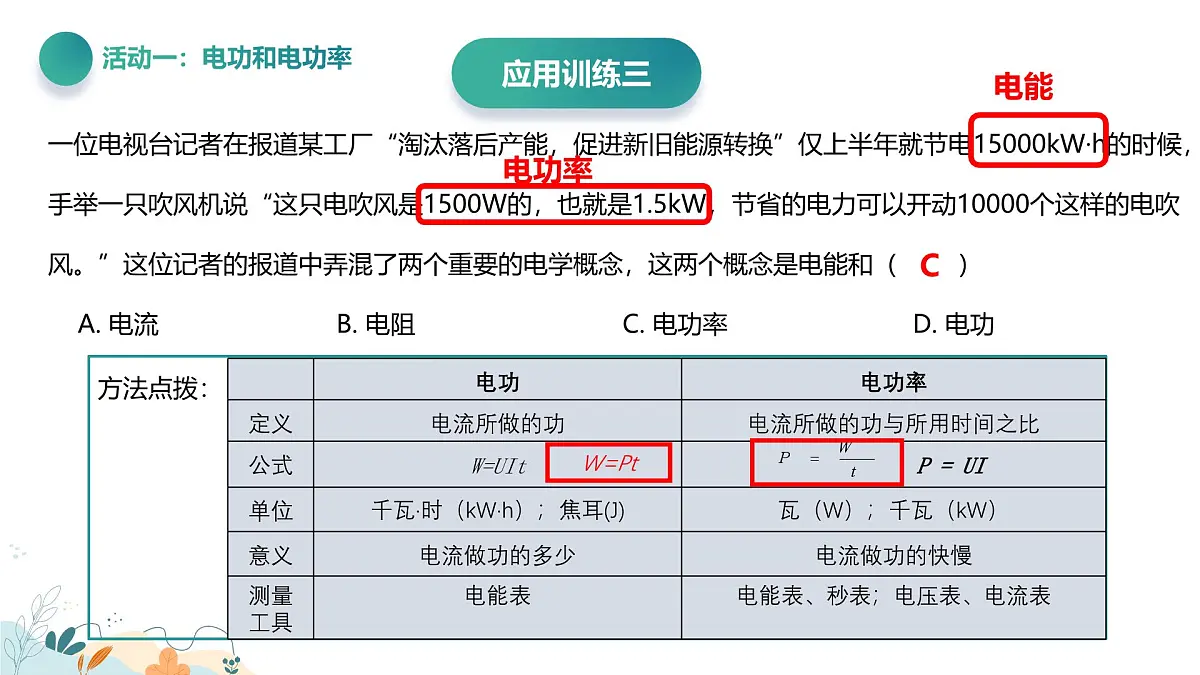

一位电视台记者在报道某工厂“淘汰落后产能，促进新旧能源转换”仅上半年就节电15000kW·h的时候，手举一只吹风机说“这只电吹风是1500W的，也就是1.5kW，节省的电力可以开动10000个这样的电吹风。”这位记者的报道中弄混了两个重要的电学概念，这两个概念是电能和（ ） A. 电流 B. 电阻 C. 电功率 D. 电功

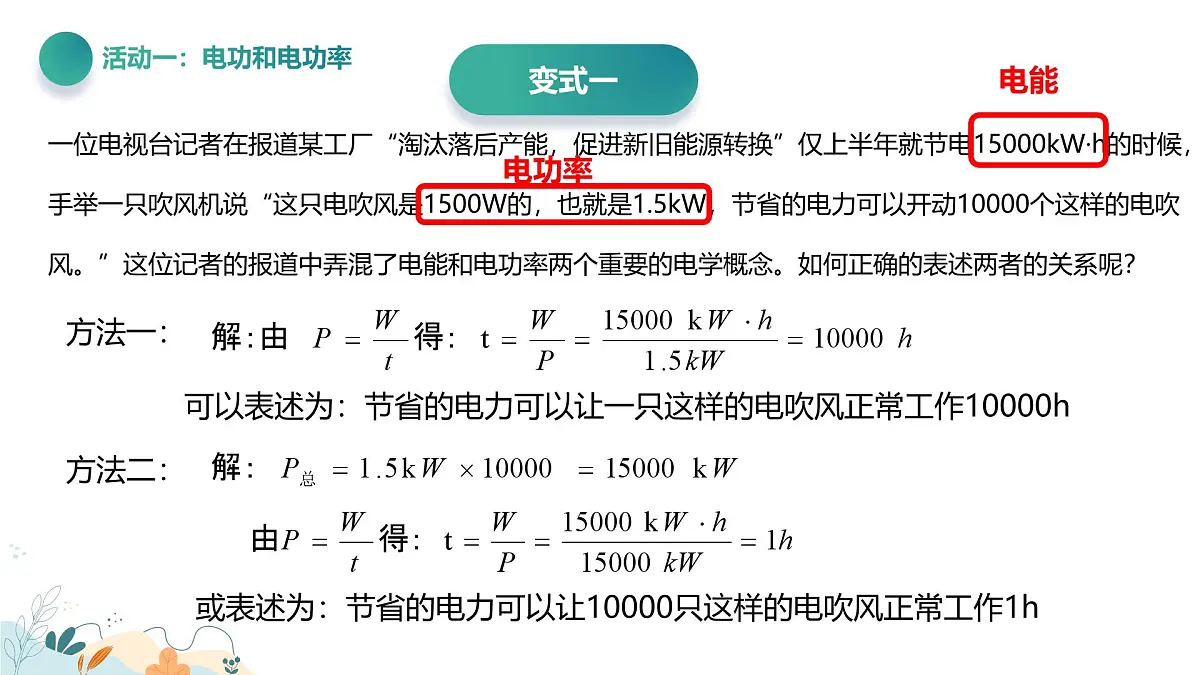

一位电视台记者在报道某工厂“淘汰落后产能，促进新旧能源转换”仅上半年就节电15000kW·h的时候，手举一只吹风机说“这只电吹风是1500W的，也就是1.5kW，节省的电力可以开动10000个这样的电吹风。”这位记者的报道中弄混了电能和电功率两个重要的电学概念。如何正确的表述两者的关系呢？
可以表述为：节省的电力可以让一只这样的电吹风正常工作10000h
或表述为：节省的电力可以让10000只这样的电吹风正常工作1h
小明家买了一灯泡，其铭牌上标有“220V，100W”的字样。（1）根据铭牌，你能知道关于灯泡的哪些信息？（2） 若此灯泡正常发光60s消耗的电能是多少？（3）当用电高峰期时，灯泡两端电压就会低一些，灯泡就会变暗，这是为什么？
（2）因为灯泡正常发光，PL=P额=100W
U额 P额
（3）用电高峰期，灯泡两端实际电压降低，实际电压低于额定电压，实际功率低于额定功率，灯泡亮度变暗。
现有一手电筒中的小灯泡，铭牌上标有额定电压2.5V，但额定功率模糊不清了，你有办法测量小灯泡的电功率吗？
1、调节灯泡两端的电压2、保护电路
（1）闭合开关，调节滑动变阻器使小灯泡两端电压等于2.5V，使小灯泡正常发光，记下电流表和电压表示数。（2）接下来，将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，使小灯泡两端电压略低于2.5V，观察小灯泡的亮度并记下电压表、电流表示数。（3）继续调节滑动变阻器，使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表示数。
灯泡的亮度由实际功率决定
UL变小，U不变，UP变大
（4）根据以上实验数据画出小灯泡的电流电压I-U关系图象，过此图线上任一点M分别作两坐标轴的平行线如图所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____________。
家庭中有很多用电器有不同档位，用电器可以调节高低挡的原因是什么呢？
小梅家的电热水器有“关”、“加热”和“速热”三个档位，其简化电路如右图所示。若电热丝R1的阻值是44Ω通过计算回答：该电热水器在“加热”档位工作时：（1）通过它的电流是多少安?（2）它的电功率是多少瓦? （3）它工作100s 消耗了多少焦的电能?
(2)P加=UI加=220V×5A=1100W
答：（1）通过热水器的电流5A（2）热水器的电功率是1100W（3）工作100s消耗的1.1×105J的电能
