2024年中考物理复习课件---第19讲　电功 电功率

这是一份2024年中考物理复习课件---第19讲　电功 电功率，共36页。PPT课件主要包含了栏目导航，额定功率，实际功率，电功电功率，电功和电功率，电功率，电能的计量电能表，额定功率与实际功率，6×106，消耗的电能等内容，欢迎下载使用。

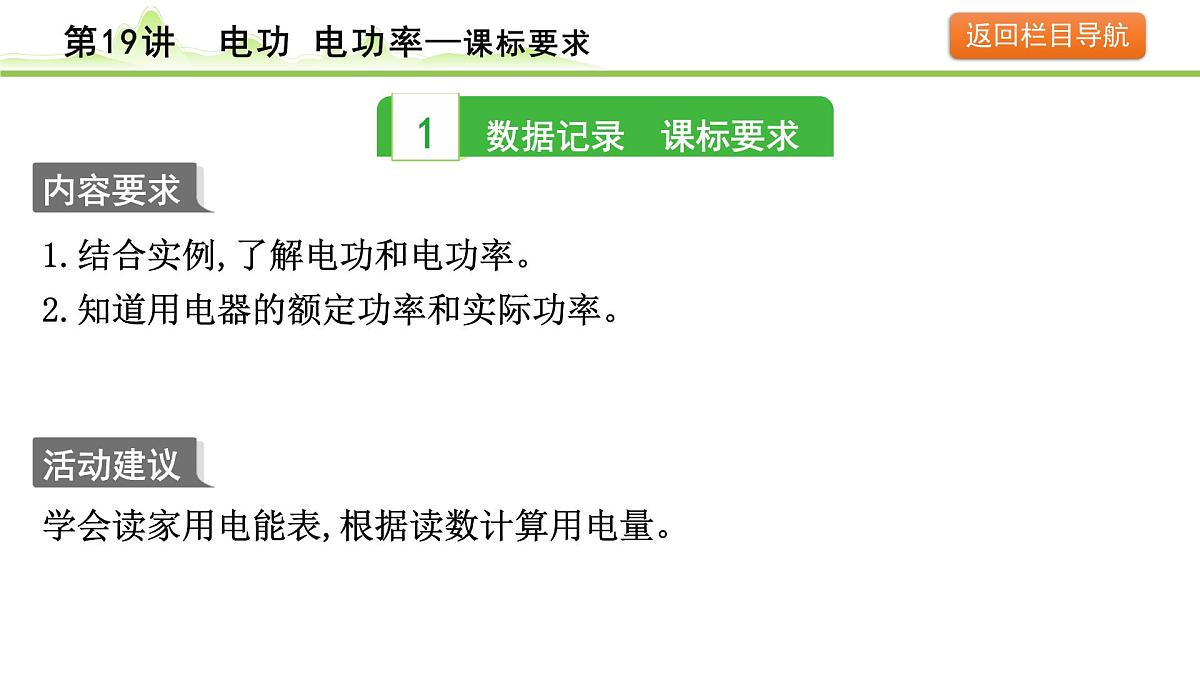

1.结合实例,了解电功和电功率。2.知道用电器的额定功率和实际功率。
学会读家用电能表,根据读数计算用电量。

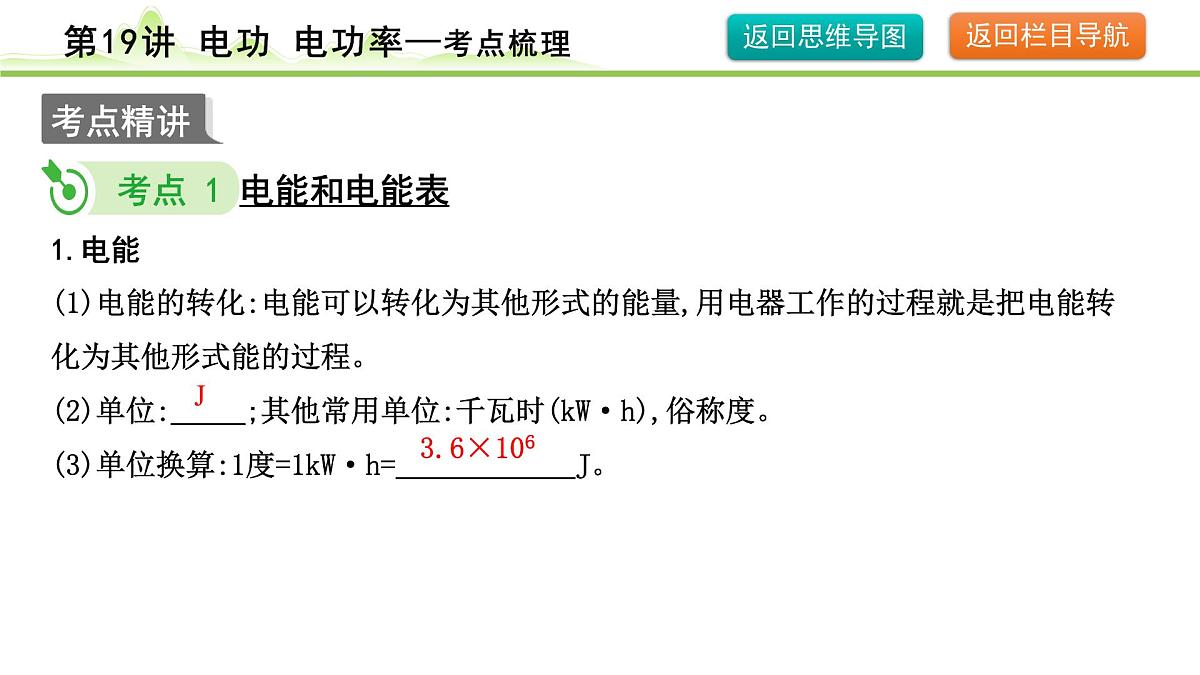

1.电能(1)电能的转化:电能可以转化为其他形式的能量,用电器工作的过程就是把电能转化为其他形式能的过程。(2)单位: ;其他常用单位:千瓦时(kW·h),俗称度。 (3)单位换算:1度=1kW·h= J。

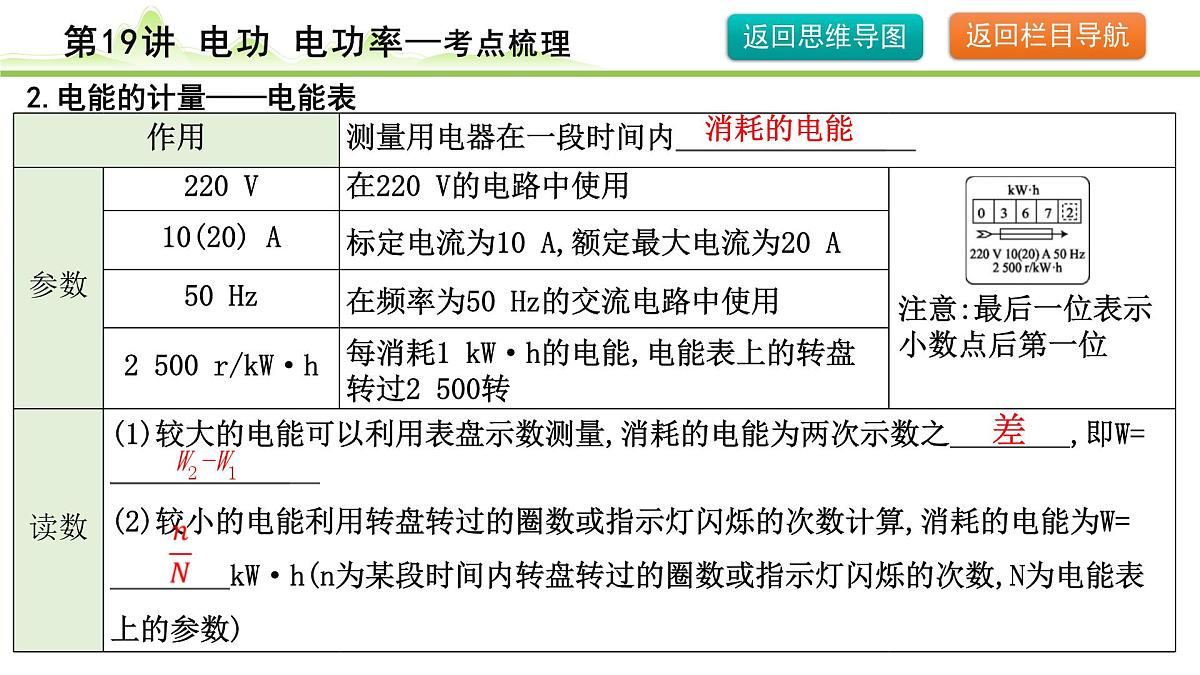

2.电能的计量——电能表

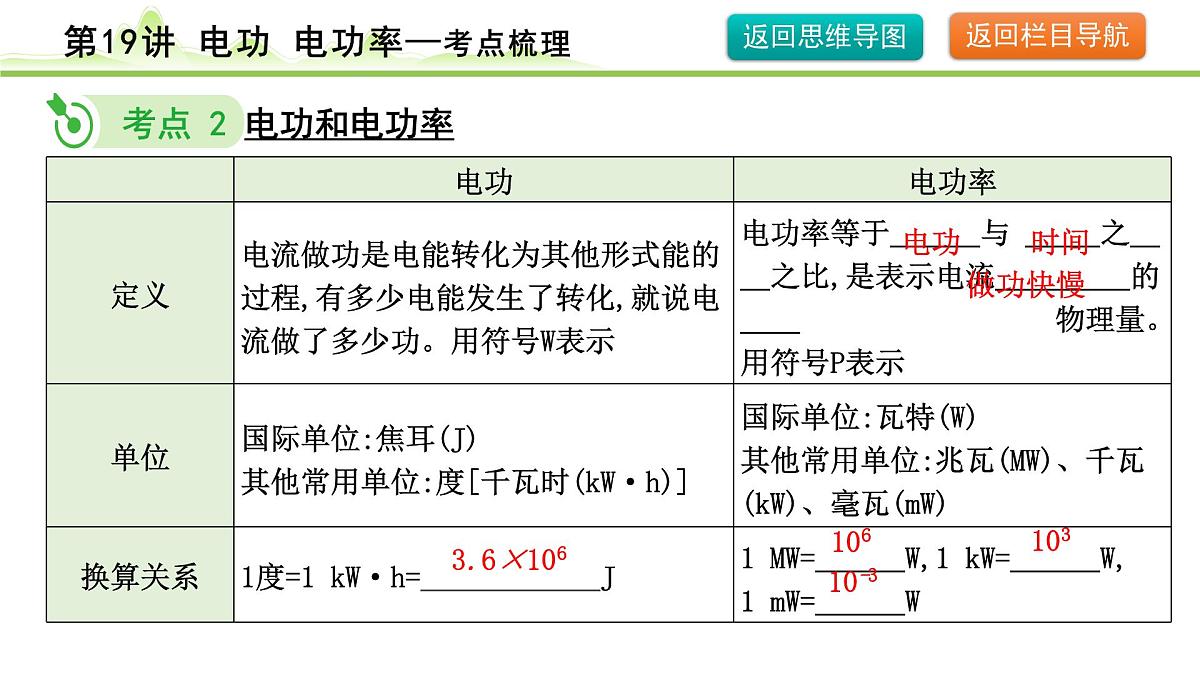

10-3
1.用电器通过电流做功把电能转化为其他形式的能。 ( )2.电功和电能的单位都是瓦特。 ( )3.电功率是表示消耗电能多少的物理量。 ( )4.电流通过用电器所做的功越多,电功率越大。 ( )5.额定功率越大的灯泡一定越亮。 ( )6.灯泡上标有“220 V 40 W”字样,那么该灯泡每秒消耗的电能是40 J。 ( )7.日常使用的白炽灯灯丝烧断后,重新搭上使用白炽灯将变得更亮。( )8.家庭电路中,用电器的实际总功率越大,电路中的总电流越大。 ( )
例1 (活动建议)如图所示的是小明家的电能表,电能表上的一个数据看不清楚,计数器记录了他家月初、月末的耗电示数,则这个月他家总共消耗的电能为 kW·h。若电路中只有一个电热水壶工作3 min,观察到电能表的指示灯闪烁了100次,该热水壶的电功率为1 250 W,这个电能表看不清楚的数据应该标的是 imp/(kW·h)。
1.(2022·六盘水钟山区模拟)如图是电能表的表盘,关于电能表,下列说法正确的是( )      A.“50 Hz”是说这个电能表在50 Hz的交流电路中使用B.“10(20)A”是说这个电能表的额定最大电流是10 AC.将某用电器单独接入电能表时,电能表的转盘2 min转了1 200 r,则消耗电能的电功率为1 kWD.“600 r/(kW·h)”表示电能表上的转盘转过1 r消耗的电能是600 kW·h
例2 如图所示,灯泡L1、L2分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合。①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光。灯泡L在②中比在①中(设灯丝电阻不变)( )
A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗
2.(2022·毕节一模)如图所示,两只额定电压相同的灯泡L1、L2串联在电路中,闭合开关后,发现L1不亮,L2亮,电压表有一定的示数,其原因可能是( )   A.L1的灯丝烧断B.L1的电阻小于L2的电阻C.L2的实际功率小于L1的实际功率D.L2的额定功率大于L1的额定功率
3.如图所示的电路中,电源电压为9 V,在a、b间接入“6 V 3 W”的灯L1,闭合开关,调节滑动变阻器的滑片P使灯L1正常发光,滑动变阻器接入电路的电阻为 Ω。断开开关,取下灯L1,保持滑片P的位置不变,在a、b间接入“4 V 4 W”的灯L2后闭合开关,电压表的示数为 V,灯L2的实际功率为 W(不考虑温度对灯丝电阻的影响)。
例3 如图甲所示的电路,电源电压恒定不变, R0为定值电阻、R为电阻箱,调整电阻箱R的电阻值,电流表示数I的倒数与电阻箱阻值R的关系如图乙所示,以下说法中正确的是( )A.电源电压为3.6 VB.通过R0的最大电流为2 AC.调整电阻箱R的阻值,则R的最大功率为0.75 WD.调整电阻箱R的阻值,则R0的最大功率为0.48 W

4.(2022·铜仁模拟)图中R1=4 Ω,R2=6 Ω,把它们并联在U=3 V的电路中,则R1和R2并联后的总电阻为 Ω;通电30 s,电阻R1消耗的电能为 J。                   5.(2022·贵阳模拟)如图所示的电路中,电源电压恒定。闭合开关S后,R2的电功率为P2;调节电阻箱将R2的阻值变为原来的4倍,其电功率仍为P2。则R1∶R2= 。
（2017~2022）
1.(2021·毕节16题,3分)小明家中电能表的规格如图所示。他将家里其他用电器都关闭,只让电视机单独工作了144 s,观察到电能表转盘转了5 r,则下列说法正确的是( )A.电视机此时的实际功率是50 WB.这段时间电视机共消耗了2 021.3 kW·h的电能C.电能表直接读出电器消耗功率为2 021.3 WD.此电能表转盘每小时转过2 500 r
2. (2017·毕节28题,3分)小明家电能表上个月底的示数为  ,这个月底的示数如图所示,可知他家本月用电是 kW·h,本月表盘转了 圈。他家最多能接入总功率为 W的用电器。
3.(2018·毕节16题,3分)现有L1“6 V 3 W”和L2“6 V 9 W”两只小灯泡,若将两灯串联接入电源电压为12 V的电路中,假设灯泡电阻不变。下列说法正确的是( )A.两灯均能正常发光 B.两灯的额定电流相同C.灯L1可能被烧毁 D.灯L2可能被烧毁
4.(2020·贵阳11题,3分)如图所示的是额定电压为3 V的小灯泡的I-U变化关系图象。根据图象,下列关于小灯泡的一些物理量,分析正确的是( )A. 此过程中电流与电压成正比B. 此过程中小灯泡电阻保持不变C. 额定电流是0.3 AD. 额定功率是1.5 W5.(2020·黔东南州13题,3分)如图所示的是一种亮度可以调节的小台灯,其电路如图甲所示,电源电压为24 V,灯泡L的额定电压为24 V,通过灯泡
L的电流跟其两端电压的关系如图乙所示,当灯泡正常发光时,灯丝的电阻为 Ω。调节滑动变阻器R,使灯泡的实际功率为1.2 W时,滑动变阻器R连入电路的阻值是 Ω。观察图象发现灯泡L的电阻是在增大的,这是因为 。
灯丝电阻随温度的升高而增大
6.(2021·黔东南州8题,3分)如图所示,电源电压恒为4.5 V,电流表的量程为“0~0.6 A”,电压表的量程为“0~3 V”,灯泡L标有“2.5 V 1.25 W”字样(设灯丝电阻不变),滑动变阻器R的规格为“20 Ω 1 A”。闭合开关,在保证电路安全的情况下,移动滑片P的过程中,下列说法正确的是( )A.电流表的示数最大为0.6 AB.滑动变阻器接入电路的最小电阻为4 ΩC.灯泡消耗的最小电功率为0.12 WD.电路消耗的最大功率为2.7 W
7.(2022·贵阳16题,2分)甲、乙两灯的额定电压分别为6 V和3 V,它们的电流随电压变化关系的图象如图所示。将甲灯与R1串联后接在电压恒为U的电源两端,甲灯正常发光,R1的功率为P1;乙灯与R2串联接在该电源两端,乙灯也能正常发光,R2的功率为P2。已知R1+R2=90 Ω,则P1∶P2= 。
8.(2022·贵阳16题,2分)如图所示的电路,电源电压保持不变。只闭合开关S1时,定值电阻R1的功率是16 W;当开关S1、S2都闭合时,R1的功率是25 W。则先后两次电路消耗的功率之比是 。
9.(2019·铜仁35题,2分)如图所示,电路中电源电压不变,已知R1=2R2,闭合开关S,则通过R1与通过R2的电流之比I1∶I2= ; R1与R2的电功率之比P1∶P2= 。 10.(2021·贵阳27题,6分)如图所示的电路,电源电压保持不变,灯L标有“3 V 0.6 A”的字样,定值电阻R的阻值为10 Ω。设灯丝电阻不变,求:(1)灯丝电阻。
(2)当开关S1闭合、S2断开,电流表示数为0.2 A时,灯L两端的电压。(3)当开关S1、S2均闭合时,定值电阻R消耗的电功率。
解：当开关S1闭合、S2断开时,灯L和电阻R串联,电流表示数为0.2 A时,根据欧姆定律可知,灯L两端电压UL'=IRL=0.2 A×5 Ω=1 V
11.(2022·黔东南州24题,7分)如图甲所示,是芳芳家新买的一款多功能电饭煲,乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝,S为手动开关,S1为自动控制开关,已知R2=800 Ω,多功能电饭煲的主要部分参数如下表所示。求:
(1)电饭煲正常工作时,电阻R1的阻值。(2)正常工作的电饭煲处于保温状态时,保温挡的功率。
(3)芳芳想了解家里电路的实际电压,她将家里的其他用电器都关闭,只让电饭煲在加热挡工作,观察到标有“3 000 revs/(kW·h)”字样的电能表铝盘2 min转过50转,则她家的实际电压是多少?
12.(2020·毕节38题6分)黑夜中看不见灯的开关位置,为此小明设计了下图的电路。当单刀双掷开关S合向b时,照明灯亮、指示灯灭,避免指示灯费电;S合向a时,照明灯灭、指示灯亮,显示开关位置(S只能置于两种状态)。他利用一个“10 V 0.1 W”的小灯泡和一段电阻丝组成指示灯,则:(1)为使指示灯正常发光,电阻丝的阻值应为多少?
