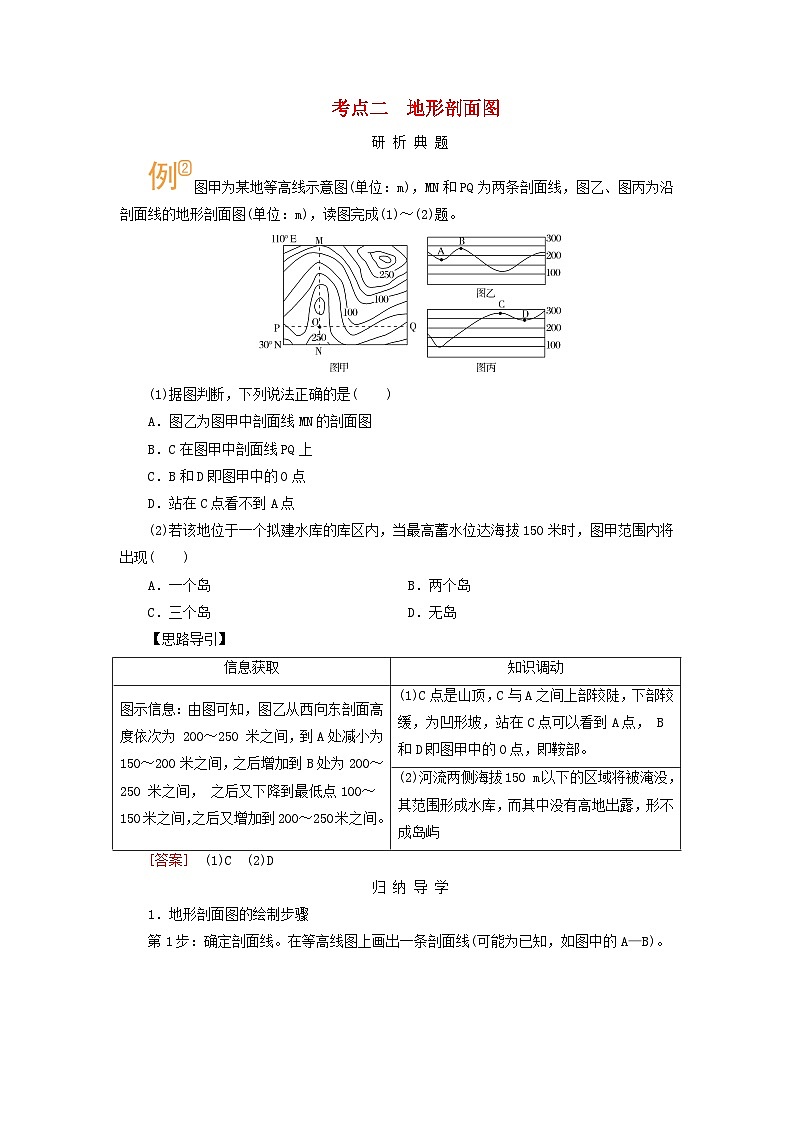

2026版高考地理一轮总复习析题导练第一章第二讲课时二等高线地形图与地形剖面图的应用考点二地形剖面图

这是一份2026版高考地理一轮总复习析题导练第一章第二讲课时二等高线地形图与地形剖面图的应用考点二地形剖面图，共3页。
图甲为某地等高线示意图(单位：m)，MN和PQ为两条剖面线，图乙、图丙为沿剖面线的地形剖面图(单位：m)，读图完成(1)～(2)题。
(1)据图判断，下列说法正确的是( )
A．图乙为图甲中剖面线MN的剖面图
B．C在图甲中剖面线PQ上
C．B和D即图甲中的O点
D．站在C点看不到A点
(2)若该地位于一个拟建水库的库区内，当最高蓄水位达海拔150米时，图甲范围内将出现( )
A．一个岛 B．两个岛
C．三个岛 D．无岛
【思路导引】
[答案] (1)C (2)D
归 纳 导 学
1．地形剖面图的绘制步骤
第1步：确定剖面线。在等高线图上画出一条剖面线(可能为已知，如图中的A—B)。
第2步：建坐标。纵坐标表示高度，横坐标表示水平距离。
第3步：确定比例尺。水平比例尺一般不变，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。
第4步：描点。将剖面线与等高线的所有交点(或仅描关键点，如最高点、最低点)按其水平距离和高程转绘到坐标图中。
第5步：连线。用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势(如图中8、9两点高度相同，两者之间为河谷，地势较低)。AB间的剖面图如下：
【方法技巧】 地形剖面图的判读技巧
判读地形剖面图，主要抓住以下“三看”：
2．通视问题的判读技巧
对于等高线地形图中的通视情况，可先作简单判定，然后再画剖面图证明。如图所示：
(1)根据坡度陡缓情况判断
如果是先陡坡后缓坡(凹坡)，则可以通视(如图1)；如果是先缓坡后陡坡(凸坡)，则无法通视(如图2)。
(2)根据是否穿越沟谷判断
如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法通视(如图3)。
对 点 训 练
下图所示区域位于我国东部，受天气影响，图中东阳河河水时清时黄，当该河流量偏大、水色泛黄时，图中所示区域可观测到“白日依山尽，黄河入海流”的独特景象。某中学地理社团成员9月23日来到图示区域开展研学活动，并选择好观测点进行观测。据此回答4～5题。
4．该社团有四名成员分别位于甲、乙、丙、丁四处，受地形影响，在观测点只能看到其中一处的成员，该处是 ( )
A．甲 B．乙
C．丙 D．丁
5．在图中观测点观测到“白日依山尽”时，落日位于图中( )
A．① B．②
C．③ D．④
[答案] 4.C 5.D
[解析] 第4题，图示丙与观测点分别位于山谷两侧，中间没有地形阻挡而能相互看到。甲与观测点之间有山脊阻挡而不能相互看到；乙与观测点间有一凸坡阻挡而不能相互看到；丁与观测点位于同一等高线上，但丁处左侧有一凸坡，视线受阻而相互看不到。第5题，9月23日是秋分日前后，太阳从地平面落下时应位于正西方；而“白日依山尽”是因山地阻挡而看到太阳落山，则此时看到的太阳应位于西南方；结合观测点位置，可判断落日应位于④位置。信息获取
知识调动
图示信息：由图可知，图乙从西向东剖面高度依次为 200～250 米之间，到A处减小为150～200米之间，之后增加到B处为200～250 米之间， 之后又下降到最低点100～150米之间，之后又增加到200～250米之间。
(1)C点是山顶，C与A之间上部较陡，下部较缓，为凹形坡，站在C点可以看到A点， B和D即图甲中的O点，即鞍部。
(2)河流两侧海拔150 m以下的区域将被淹没，其范围形成水库，而其中没有高地出露，形不成岛屿
