2025年辽宁省丹东市凤城市中考一模物理试题（附答案解析）

这是一份2025年辽宁省丹东市凤城市中考一模物理试题（附答案解析），共24页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

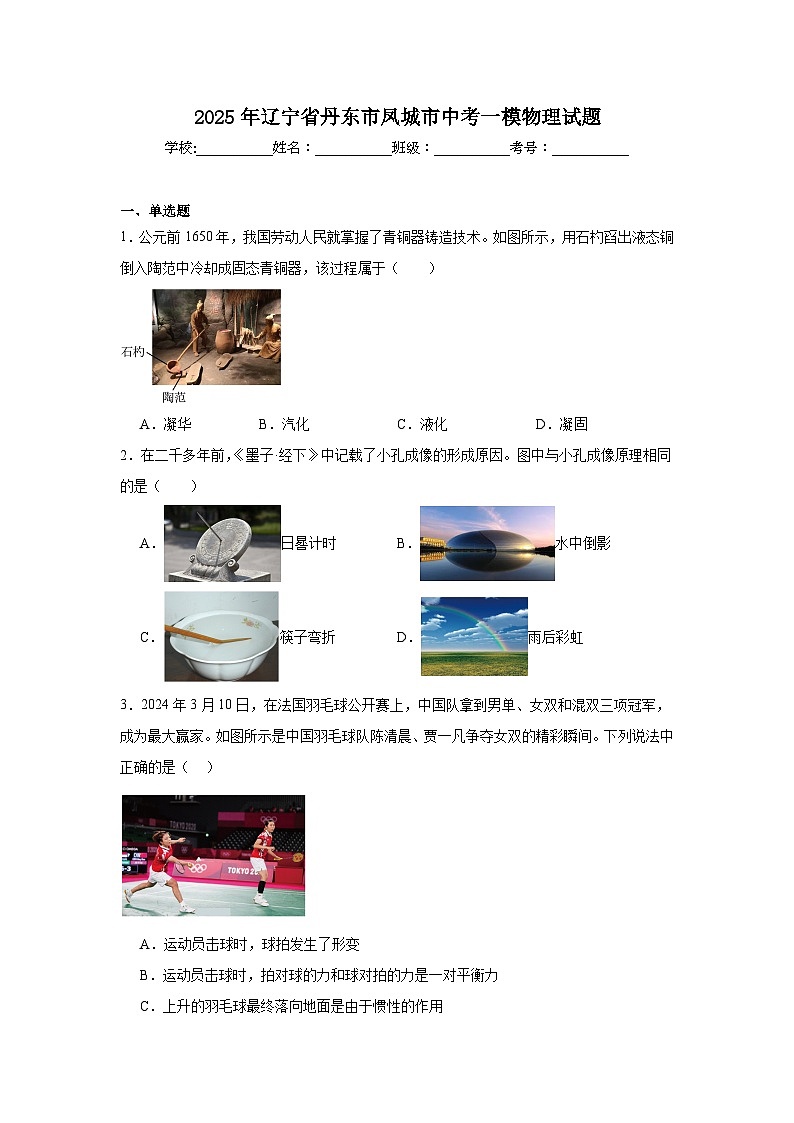

一、单选题
1．公元前1650年，我国劳动人民就掌握了青铜器铸造技术。如图所示，用石杓舀出液态铜倒入陶范中冷却成固态青铜器，该过程属于（ ）
A．凝华B．汽化C．液化D．凝固
2．在二千多年前，《墨子·经下》中记载了小孔成像的形成原因。图中与小孔成像原理相同的是（ ）
A．日晷计时B．水中倒影
C．筷子弯折D．雨后彩虹
3．2024年3月10日，在法国羽毛球公开赛上，中国队拿到男单、女双和混双三项冠军，成为最大赢家。如图所示是中国羽毛球队陈清晨、贾一凡争夺女双的精彩瞬间。下列说法中正确的是（ ）
A．运动员击球时，球拍发生了形变
B．运动员击球时，拍对球的力和球对拍的力是一对平衡力
C．上升的羽毛球最终落向地面是由于惯性的作用
D．羽毛球下落过程中重力小于阻力

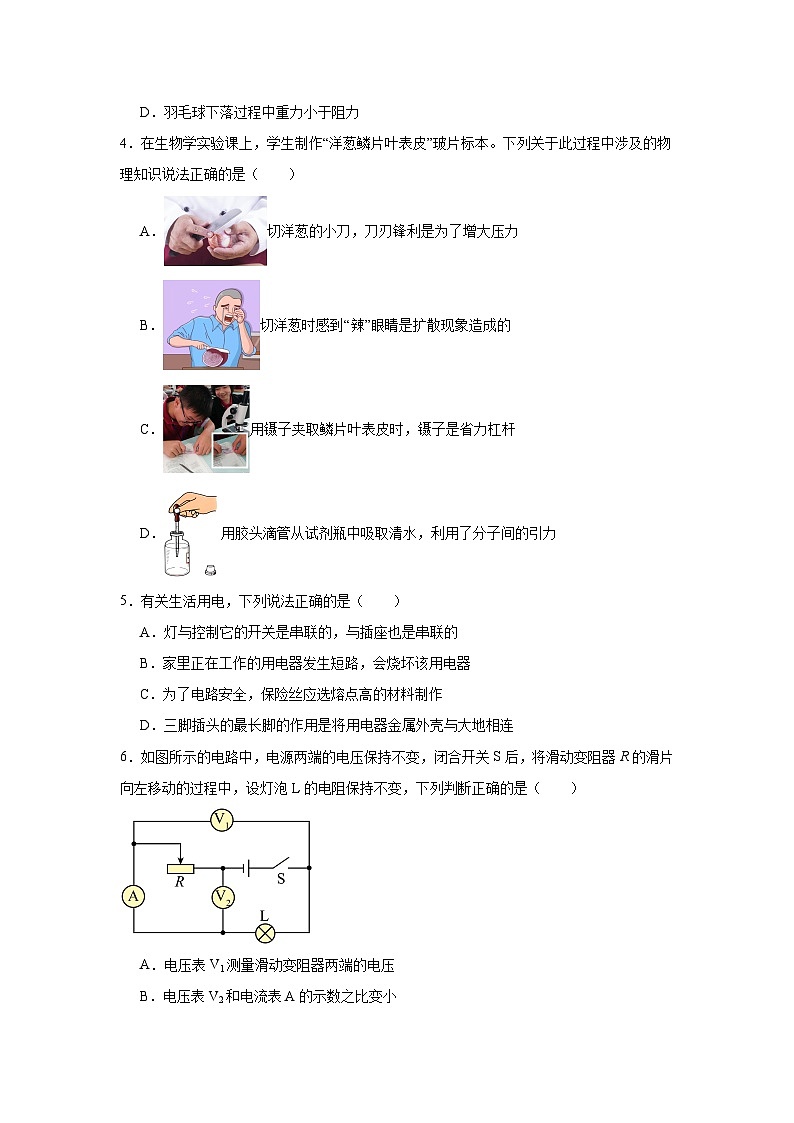

4．在生物学实验课上，学生制作“洋葱鳞片叶表皮”玻片标本。下列关于此过程中涉及的物理知识说法正确的是（ ）
A．切洋葱的小刀，刀刃锋利是为了增大压力
B．切洋葱时感到“辣”眼睛是扩散现象造成的
C．用镊子夹取鳞片叶表皮时，镊子是省力杠杆
D．用胶头滴管从试剂瓶中吸取清水，利用了分子间的引力
5．有关生活用电，下列说法正确的是（ ）
A．灯与控制它的开关是串联的，与插座也是串联的
B．家里正在工作的用电器发生短路，会烧坏该用电器
C．为了电路安全，保险丝应选熔点高的材料制作
D．三脚插头的最长脚的作用是将用电器金属外壳与大地相连
6．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动的过程中，设灯泡L的电阻保持不变，下列判断正确的是（ ）
A．电压表V1测量滑动变阻器两端的电压
B．电压表V2和电流表A的示数之比变小
C．灯泡L亮度变暗，电压表V1的示数变小
D．电压表V2的示数变小，电路的总功率变小

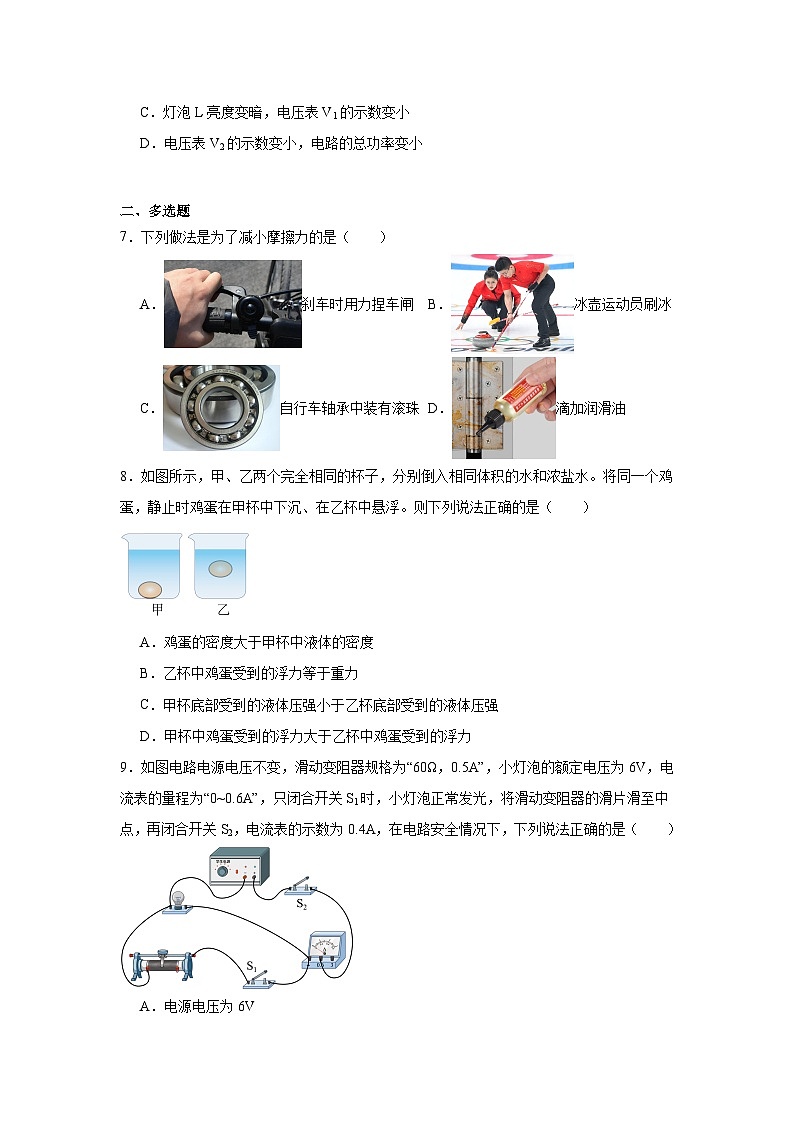

二、多选题
7．下列做法是为了减小摩擦力的是（ ）
A．刹车时用力捏车闸B．冰壶运动员刷冰
C．自行车轴承中装有滚珠D．滴加润滑油
8．如图所示，甲、乙两个完全相同的杯子，分别倒入相同体积的水和浓盐水。将同一个鸡蛋，静止时鸡蛋在甲杯中下沉、在乙杯中悬浮。则下列说法正确的是（ ）
A．鸡蛋的密度大于甲杯中液体的密度
B．乙杯中鸡蛋受到的浮力等于重力
C．甲杯底部受到的液体压强小于乙杯底部受到的液体压强
D．甲杯中鸡蛋受到的浮力大于乙杯中鸡蛋受到的浮力
9．如图电路电源电压不变，滑动变阻器规格为“60Ω，0.5A”，小灯泡的额定电压为6V，电流表的量程为“0~0.6A”，只闭合开关S1时，小灯泡正常发光，将滑动变阻器的滑片滑至中点，再闭合开关S2，电流表的示数为0.4A，在电路安全情况下，下列说法正确的是（ ）
A．电源电压为6V
B．小灯泡的额定电流为0.2A
C．电路的最大功率为4.2W
D．闭合开关S1、S2，滑动变阻器连入的最小阻值是15Ω
三、填空题
10．如图甲，弹奏古琴时，手在不同位置按弦，目的是改变发出声音的 ；用B超检查胎儿的发育情况，说明声可以传递 。
11．2022年2月6日，中国女足再次问鼎亚洲杯，为祖国争得荣誉。守门员奋勇跃起截住飞来的足球，说明力可以改变物体的 ；足球在空中飞行时，若没有受到力的作用，足球将做 运动。
12．如图甲所示是我国神舟号飞船绕地球飞行的场景，飞船运行过程中，通过 与地面遥控中心进行信息传递；如图乙一款太阳能庭院灯，太阳能它来源于太阳内部发生的核 ，产生大量的能量。
13．汽车行驶中，是在四冲程汽油机的 冲程获得动力，如突然摇下车窗，车内的遮阳帘会被“吸”向窗外，这是因为车窗外空气流速大，压强 。
14．某人用200N的拉力通过如图所示的滑轮组吊起质量为30kg的物体，物体被匀速提高了1m。则动滑轮的重是 N，该过程中滑轮组的机械效率为 。（g=10N/kg，不计绳重和摩擦）
15．小夏一家假期外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为5W和15W。出发和回家时，电能表示数如图所示，这段时间内小夏家消耗电能 ，小夏一家外出 h。（电路其它元件损耗电能不计）

四、作图题
16．如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。
17．如图所示是未完成连接的电路，请用笔画线代替导线将电路连接完整。要求：标出闭合开关后图中小磁针静止时左端磁极名称，滑动变阻器滑片向左端移动，通电螺线管的磁性增强，导线不能交叉。
五、实验题
18．在“探究水沸腾时温度变化的特点”的实验中：
小明利用如图甲所示的装置进行实验。用酒精灯给水加热至沸腾，当水温达到90℃时开始每隔0.5min记录一次数据，绘制了如图乙所示的图象。
(1)组装图（甲）的器材应按照 （填“自下而上”或“自上而下”）的顺序；
(2)图甲中温度计示数显示的是在第 min时水的温度；
(3)加热过程时，小明看到在水中有气泡产生，且气泡在上升过程中逐渐变小或消失，说明此时水 （填“已经”或“即将”）沸腾；
(4)小明想证明液体沸腾时需要吸热，其采取的方法是 ；
(5)小丽觉得小明的实验过程从开始加热到沸腾前所用时间太长，她利用原有器材，并增加了一个无孔的硬纸板盖在烧杯上，如图丙所示，重新做实验。实验时间缩短了，但测得水的沸点是100℃，经分析是因为 ，导致水的沸点升高；
(6)同学们在实验中发现有时看不清温度计的示数，交流后找到的原因是水蒸气在温度计表面发生了 现象。
19．小明发现用凸透镜看远处物体时，可以看见倒立、缩小的像；而用该凸透镜看自己的指纹时，能看见正立、放大的像。由此猜想：凸透镜成像的虚实、大小和倒正可能与物距有关。为了验证此猜想他找来一些器材：带刻度尺的光具座、焦距为15cm的凸透镜、光屏、蜡烛和火柴等。
（1）实验前，小明调节 、凸透镜、光屏的中心在同一高度，这样做的目的是 ；
（2）保持凸透镜位置不变，将蜡烛从0cm刻度线处逐渐移动至35cm处过程中时，发现在光屏上成的像由倒立缩小变为倒立放大，则说明凸透镜成像的 与物距有关；
（3）保持凸透镜位置不变，继续向右移动蜡烛，发现光屏上出现一个大小变化的圆形光斑，且无论怎样移动光屏都在光屏上看不到烛焰的像，如图所示，则需要进一步在 （填“A”或“B”）处观察到是否有烛焰的像；接着将光屏放到像的位置，眼睛直视光屏看不到像，则说明此时成的是 像，进一步说明凸透镜成像的虚实与物距有关；通过上述探究过程，小明终于明白了凸透镜成像的虚实、大小和倒正与物距有关；
（4）同组小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点是否正确 。
20．为了探究“液体压强与哪些因素有关”，A、B两个实验小组分别采用如图所示甲、乙两种装置进行实验，其中甲装置U形管内装有已染色的水，水的密度为1.0×103kg/m3。请回答下列问题：
(1)如图甲所示是U形管压强计，实验前，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置 （选填“漏气”或“不漏气”）；
(2)分析丙、丁，得出结论：在深度相同时，液体的 越大，压强越大；分析丁、戊可知，液体压强的大小与液体 有关；
(3)橡皮膜在同种液体、同一深度处时，为了使U形管内左右液面高度差增大一点，可以采取的措施是______；
A．改用内径更细的U形管
B．改用更长的U形管
C．U形管中换用密度更小的液体
(4)在正确操作后，小明把压强计的金属盒从图戊盐水中取出。静置较长一段时间后，盐水中的部分水分蒸发到空气中后导致液面明显下降，盐水的密度会变大。那么此时盐水对容器底所产生的压强将 ；
(5)小明再用图己所示的装置测量未知液体的密度：在左侧加入适量的水，右侧缓慢倒入待测液体，直到橡皮膜刚好变平，测出左侧水面到容器底的深度H1，右侧待测液体到容器底的深度H2；已知橡皮膜距容器底的深度为h，水的密度为ρ水。则待测液体密度的表达式为ρ液= （用题中测得量和已知量的字母表示）
21．如图甲所示是“测量小灯泡电阻”的实验电路图：
(1)电路连接好后闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，如果电路只有一个元件有故障，该故障可能是 ；排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图乙所示，其读数为 V；
(2)根据实验数据，作出小灯泡工作时I—U的关系图象如图丙所示，则小灯泡正常发光时的电阻为 Ω；小灯泡的额定功率为 W；由图丙可知，不同电压下，小灯泡电阻值不同，灯丝的电阻会随温度升高而 ；
(3)若实验过程中发现电压表损坏，现增加一个已知阻值为R0的定值电阻和一个开关，设计如图丁所示的电路。也能测出小灯泡正常发光时的电阻，其实验步骤如下：
①闭合开关S，断开开关S1，移动滑片P，使电流表的示数为I额，并记录下来；
②保持滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1；
③保持开关S和S1闭合，移动滑片P至最右端，记下此时电流表的示数为I2；
④则小灯泡正常发光时电阻的表达式为 （用I额、I1、I2和R0表示）。
六、计算题
22．如图所示为我国生产的一款水陆两栖观光车，它既能在陆地上行驶，又能像船一样在水中航行。该车的总质量是12t，空载静止在水平地面上时，四个车轮与地面接触的总面积为0.2m2。求：
（1）该车空载静止在水平地面上时，它对水平地面的压强是多少？
（2）该车空载（驾驶员质量忽略不计）在水中航行时，受到的浮力是多少？
（3）该车在水中以36km/h的速度匀速直线航行5min，此时发动机输出功率为180kW，观光车航行过程中受到的阻力是多少？

23．小明想利用家用汽车12V的点烟器为电源设计一款车载电热杯，其电路如图所示：开关S控制电热杯可处于“加热”或“保温”状态。加热电阻丝、阻值均为2.4Ω。求：
(1)电路处于保温状态时，电路的电流；
(2)电路在加热状态下，每分钟所产生的热量；这些热量最多可使0.3kg的茶水升高的温度；［］
(3)在调试时小明发现，水杯给水加热的实际升温较慢，于是他想把加热的功率调为原来4倍。在只增加或更换一个元件的条件下，请你通过计算，设计出一种可行的办法，使加热的功率调为原来4倍。
七、实验题
24．某物理实践小组设计了一种质量测量装置（电子秤），开展了项目式学习，下面是该小组同学交流的实践过程，请帮助他们完成下列内容。
[项目分解]
制作质量测量装置；
应用质量测量装置。
[项目实施]
(1)制作质量测量装置：经过课堂学习，某物理实践小组设计了一种质量测量装置，其原理如图甲所示。电源电压恒为6V，电阻R0为120Ω，电压表量程为0~3V（可显示质量大小），R1是力敏电阻，其阻值随压力变化图象如图乙所示。O点是杠杆ABO的支点，托盘固定在A点，AO∶BO=5∶1。托盘及杠杆组件的质量忽略不计。请回答下列问题：
①托盘中加入物体时产生的力作为动力，该杠杆OBA属于 杠杆；
②由图像乙可知，力敏电阻R1的阻值随着压力的减小而 ；
③当托盘所受压力增大时，电压表的示数 ；
(2)应用质量测量装置：
①托盘不受压力时，电压表的示数为 V；（保留一位小数）
②在保证电路安全的前提下，电子秤能称量的最大质量是 kg；
③托盘中放2kg物体时，电路消耗总功率是 W；
[项目优化]
(3)优化：为了提高质量测量精确度，再次设计测量装置时，可以通过 方法实现。（写一种方法即可）
《2025年辽宁省丹东市凤城市中考一模物理试题》参考答案
1．D
【详解】用石杓舀出液态铜倒入陶范中冷却成固态青铜器，由液态变为固态的过程属于凝固过程， 故ABC不符合题意，D符合题意。
故选D。
2．A
【详解】小孔成像利用的是光的直线传播。
A．日晷上的影子是光的直线传播现象，与小孔成像原理相同，故A符合题意；
B．水中倒影，属于平面镜成像，原理是光的反射，与小孔成像原理不相同，故B不符合题意；
C．筷子弯折是由于水中的筷子反射的光线斜射入空气时发生了折射，与小孔成像原理不相同，故C不符合题意；
D．空中的彩虹是光的色散现象，原理是光的折射，与小孔成像原理不相同，故D不符合题意。
故选A。
3．A
【详解】A．击球时，球拍由于发生了弹性形变，要恢复到原来的形状而对羽毛球产生弹力，羽毛球受到球拍的作用力而改变了运动状态，故A正确；
B．击球时，拍对球的力和球对拍的力是一对作用力与反作用力，故B错误；
C．上升的羽毛球因为受到重力，最终会落向地面，故C错误；
D．羽毛球下落过程中，开始加速运动，重力大于阻力，后来匀速运动，重力等于阻力，故D错误。
故选 A。
4．B
【详解】A．切洋葱的小刀，刀刃锋利，是在压力一定时，通过减小受力面积来增大压强，故A错误；
B．切洋葱时感到“辣”眼睛是扩散现象造成的，说明使人感到“辣”的分子在不停地做无规则运动，故B正确；
C．用镊子夹取鳞片叶表皮时，镊子的动力臂小于阻力臂，属于费力杠杆，故C错误；
D．用胶头滴管从试剂瓶中吸取清水，利用了大气压强，故D错误。
故选B。
5．D
【详解】A．灯与控制它的开关是串联的，灯和插座上连接的用电器可以单独工作，互不影响，灯与插座是并联的，故A错误；
B．家里正在工作的用电器发生短路，电流不流过用电器，不会烧坏该用电器，会烧坏连接它的导线，故B错误；
C．为了电路安全，保险丝应选电阻大、熔点低的材料制作，当电流过大时及时熔断保护电路，故C错误；
D．三脚插头的最长脚的作用是将用电器金属外壳与大地相连，当外壳漏电时可以将电流导入大地，防止发生触电事故，故D正确。
故选D。
6．C
【详解】A．由图可知，滑动变阻器与灯泡串联，电压表V1测量灯泡两端的电压，电压表V2测量滑动变阻器两端的电压，电流表测量电路电流，故A错误；
B．由可知，电压表V1和电流表两表示数之比为灯泡的电阻，灯泡L的电阻保持不变，所以电压表V1和电流表A的示数之比不变，故B错误；
CD．闭合开关S后，将滑动变阻器R的滑片向左移动的过程中，滑动变阻器接入电路中的电阻变大，由串联分压可知变阻器两端的电压变大，即电压表V2示数变大，由串联电路电压的规律可知灯泡两端的电压变小，即电压表V1示数变小。电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小；根据P=UI可知，灯泡的实际功率变小，灯泡变暗；电源电压不变，根据P=UI可知，电路的总功率变小，故C正确，D错误。
故选C。
7．BCD
【详解】A．刹车时用力捏车闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故A不符合题意；
B．冰壶运动员刷冰，是通过减小接触面的粗糙程度来减小摩擦力，故B符合题意；
C．自行车轴承中装有滚珠，以滚动代替滑动来减小摩擦力，故C符合题意；
D．滴加润滑油，通过使接触面分离来减小摩擦力，故D符合题意。
故选D。
8．ABC
【详解】A．因为鸡蛋在甲杯中下沉，所以鸡蛋的密度大于甲杯中液体的密度，即
故A正确；
B．因为鸡蛋在乙杯中悬浮，所以乙杯中鸡蛋受到的浮力等于重力，故B正确；
C．因为鸡蛋在乙杯中悬浮，则鸡蛋的密度等于乙杯中液体的密度，即
所以甲乙液体的密度关系
又因为甲、乙两个完全相同的杯子，倒入相同体积的水和浓盐水，且鸡蛋均浸没在液体中，则两杯子中液体的深度相同，根据可知，甲杯底部受到的液体压强小于乙杯底部受到的液体压强，故C正确；
D．鸡蛋在两个烧杯中都处于浸没状态，排开液体体积相等，由可知，结合，得
故D错误。
故选ABC。
9．ABD
【详解】A．只闭合开关S1时，电路中只有小灯泡工作，小灯泡正常发光，且小灯泡的额定电压为6V，则电源电压为6V，故A正确；
B．闭合开关S1，将滑动变阻器的滑片滑至中点，再闭合开关S2，电流表的示数为0.4A，通过滑动变阻器的电流为
电流表测量干路电流，示数为0.4A，通过小灯泡的电流为
故B正确；
CD．电流表的量程为“0~0.6A”，所以电路可以通过的最大电流是，最大功率
此时接入电路的滑动变阻器阻值最小，通过滑动变阻器的电流
故D正确，C错误。
故选ABD。
10． 音调 信息
【详解】[1]弹奏古琴时，手在不同位置按弦，改变的是琴弦振动的频率，从而改变发出声音的音调。
[2]声音可以传递信息和能量，用B超检查胎儿的发育情况，说明声音可以传递信息。
11． 运动状态 匀速直线
【详解】[1]当守门员截住飞来的足球时，说明飞来的足球由运动变为静止，运动状态发生了改变。
[2]根据牛顿第一定律可知，运动的物体在不受力时，将做匀速直线运动。
12． 电磁波 聚变
【详解】[1]因为太空中是真空环境，声波不能在真空中传播，而电磁波可以在真空中传播，所以飞船运行过程中，通过电磁波与地面遥控中心进行信息传递。
[2]太阳能来源于太阳内部发生的核聚变，氢原子核在超高温下发生聚变，释放出巨大的核能。故第二空答案为：聚变。
13． 做功 小
【详解】[1]做功冲程将内能转化为机械能，其他冲程均靠惯性完成。汽车行驶中，是在四冲程汽油机的做功冲程获得动力。
[2]如突然摇下车窗，车内的遮阳帘会被“吸”向窗外，这是因为车窗外空气流速大，压强小，小于车内的气压，在气压差作用下，车窗飘出窗外。
14． 100 75%
【详解】[1]物体的重力为
G=mg=30kg×10N/kg=300N
由图可知，动滑轮上绳子的根数n=2，根据可知，动滑轮的重为
G动=nF-G=2×200N-300N=100N
[2]滑轮组的机械效率为
15． 4.8 240
【详解】[1][2]由题意可知，电路中消耗的电能为
两用电器的总电功率为
根据可得，两用电器所用的时间为
即为小夏一家外出的时间。
16．
【详解】在法线右侧根据反射角等于入射角画出对应的反射光线OB；光从水中斜射入空气中，折射角大于入射角，在法线右侧的空气中画出对应的折射光线OC，如图所示：
17．
【详解】由图知，电路连接完毕，闭合开关后，电流从螺线管的右端进入，从左端流出。由安培定则知，通电螺线管的左端为N极；根据同名磁极相互排斥，异名磁极相互吸引知，小磁针的左侧为N极，右侧为S极；在匝数一定时，提高通电螺线管的电流越大，磁性越强。滑片向左端移动后，通电螺线管的磁性增强，说明此时螺线管的电流增大，滑动变阻器接入电路的电阻减小，所以滑动变阻器一定接入左端下面接线柱。如图所示：
18．(1)自下而上
(2)3
(3)即将
(4)在水沸腾后，撤掉了酒精灯，观察水是否还能沸腾
(5)烧杯内水面上方的气压增大
(6)液化
【详解】（1）应按照“自下而上”的顺序。因为要根据酒精灯的火焰高度确定铁圈及石棉网的高度，然后再依次安装烧杯、温度计等，这样能保证安装过程中各器材的位置合理，便于实验操作和观察。
（2）由图可知，温度计的分度值为1℃，因此示数为96℃，由图乙可知，第3min时水的温度为96℃。
（3）水中有气泡产生，且气泡在上升过程中逐渐变小或消失，这是因为底部水的温度较高，水先沸腾，产生的水蒸气向上上升过程中，遇到较冷的水不断液化，因此气泡越来越小或消失，因此这是水沸腾前的情形，说明水即将沸腾。
（4）实验中，要想证明液体沸腾时需要吸热，可以在水沸腾后，撤掉了酒精灯，观察水是否还能沸腾，如水继续沸腾，则证明液体沸腾时不需要吸热，反之，则证明液体沸腾时需要吸热。
（5）液体的沸点与液体上方气体的压强有关，气压越大，沸点越高。原实验中，水的沸点为99℃，而增加了一个无孔的硬纸板盖在烧杯上，测得水的沸点是100℃，这是因为加盖后，烧杯内水面上方的气压增大，导致水的沸点升高。
（6）水蒸气在温度计表面发生了液化现象。热水上方的水蒸气遇到温度较低的温度计，会放热液化成小水珠，附着在温度计的外壁上，使温度计变得模糊，难以看清示数。
19． 烛焰 使像成在光屏中央 大小 B 虚 见解析
【详解】（1）[1][2]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈现在光屏的中央。
（2）[3]保持凸透镜位置不变，将蜡烛从0cm刻度线处逐渐移动至35cm处过程中，物距始终大于一倍焦距，但物距变小，发现在光屏上成的像由倒立缩小变为倒立放大，像的大小发生变化，则说明凸透镜成像的大小与物距有关。
（3）[4][5]实像可以在光屏上承接，虚像不能。保持凸透镜位置不变，继续向右移动蜡烛，发现光屏上出现一个大小变化的圆形光斑，且无论怎样移动光屏都在光屏上看不到烛焰的像，此时应是从A处观察；为了进一步探究像的情况，因此需要进一步在B处观察到是否有烛焰的像。由于接着将光屏放到像的位置，眼睛直视光屏看不到像，即像不能在光屏上承接，则说明此时成的是虚像。
（4）[6]为了验证小亮的观点是否正确，可进行的实验方法是：沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反。
20．(1)不漏气
(2) 密度 深度
(3)C
(4)变小
(5)
【详解】（1）在使用压强计之前，需要检查其气密性。用手指按压橡皮膜，如果U形管中的液面升降灵活，当按压橡皮膜时，装置内部的压强能够发生相应的变化，并且这种变化能够通过液面的升降体现出来，说明装置内外能正常形成压强差，即该装置不漏气。
（2）[1]观察丙、丁两次实验，我们看到金属盒在液体中的深度是相同的，但是液体的种类不同，也就是液体密度不同。从实验现象可以看到，丁实验中U形管液面高度差更大。根据液体压强的相关知识，在深度相同的情况下，液体密度越大，产生的压强越大。
[2]分析丁、戊两次实验，液体的种类是相同的，即液体密度相同，然而金属盒在液体中的深度不一样。从U形管液面高度差的不同可以知道，产生的压强不同。这就表明，在液体密度相同的条件下，液体压强的大小与液体深度有关。
（3）当液体压强一定时，液体密度越小，那么高度差就会越大。
A．改用内径更细的U形管，内径的粗细并不会影响液体的深度和密度，也就不会改变U形管内液面的高度差，故A不符合题意；
B．改用更长的U形管，同样不会改变液体的深度和密度，不能使U形管内左右液面高度差增大，故B不符合题意；
C．改用密度小的液体，能够增大U形管内液面高度差，故C符合题意。
故选C。
（4）因为盐水中的部分水分蒸发到空气中，容器中的水减少了，而盐的质量不变。从密度的定义来看，每升水中盐的质量增加了，所以盐水的密度会变大。由于容器为规则柱体，根据压力与重力的关系，容器底部所受压力等于盐水的重力。因为水分蒸发，盐水的重力减小了，所以对容器底的压力也减小。再根据压强公式，在受力面积不变的情况下，压力减小，那么液体对容器底的压强就会变小。
（5）在左侧加入适量的水，右侧缓慢倒入待测液体，直到橡皮膜刚好变平，这就说明此时橡皮膜左右两边受到的压强相等。已知橡皮膜距容器底的深度为h，左侧水面到容器底的深度为H1​，右侧待测液体到容器底的深度为H2​。根据液体压强公式p=ρgh，左侧水对橡皮膜的压强等于右侧待测液体对橡皮膜的压强即
可得
21．(1) 小灯泡短路 2.5
(2) 10 0.625 变大
(3)
【详解】（1）[1]电路连接好后闭合开关，发现电流表有示数，说明电路是通路；电压表无示数，小灯泡不亮，说明电压表并联的支路短路或电压表短路，如果电路只有一个元件有故障，该故障可能是小灯泡短路。
[2]排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.5V。
（2）[1]由I—U的关系图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，小灯泡正常发光时的电阻为
[2]小灯泡的额定功率为
[3]由I—U的关系图像可知，当灯泡两端的电压增大，通过灯泡的电流也变大，且图像向横轴弯曲，根据可知，小灯泡的电阻变大；根据可知，灯泡的功率变大，灯丝的温度升高，灯丝的电阻随温度的升高而变大。
（3）第三步中，保持开关S和S1闭合，移动滑片P至最右端，电路为只有R0的简单电路，R0两端电压即为电源电压，为
第二步中，保持滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1，此时滑动变阻器与R0串联，此时串联的总电阻为
第一步中，闭合开关S，断开开关S1，移动滑片P，使电流表的示数为I额，此时滑动变阻器与R0和灯串联，且灯正常发光，则小灯泡正常发光时电阻的表达式为
22．（1）；（2）；（3）
【详解】解：（1）该车空载时的质量
该车空载时对水平地面的压力
该车空载时对水平地面的压强
（2）该车空载时在水中航行处于漂浮状态，则该车空载时在水中航行受到的浮力
（3）该车在水中航行过程中发动机输出功率
该车在水中航行的速度
根据公式可知，发动机的牵引力为
因为车匀速直线运动，受到的阻力与牵引力是一对平衡力，大小相等，所以
答：（1）该车空载静止在水平地面上时，它对水平地面的压强是；
（2）该车空载（驾驶员质量忽略不计）在水中航行时，受到的浮力是；
（3）观光车航行过程中受到的阻力是。
23．(1)2.5A
(2)3600J，3℃
(3)见解析
【详解】（1）当S接1时，电路处于保温状态时，串联，电路总电阻为
电路的电流
（2）电路在加热状态下，每分钟所产生的热量
这些热量最多可使0.3kg的茶水升高的温度
（3）方法一：
原加热的功率，加热的功率调为原来4倍，在电压不变的条件下，可将电阻变为原来的，即将换成阻值为0.6Ω的加热电阻丝。
方法二：
原加热的功率，加热的功率调为原来4倍，即，则加热的功率增加了
电压一定时
即可以将一个0.8Ω加热电阻与并联。
方法三：
原加热的功率，调为原来4倍，即，在电阻不变的条件下，可得
所以可以将电源电压改成24V。
24．(1) 省力 增大 增大
(2) 1.7 6 0.1
(3)托盘远离支点
【详解】（1）[1]托盘中加入物体时产生的力作为动力，O点是杠杆ABO的支点，由图甲可知，动力臂大于阻力臂，所以是省力杠杆。
[2]由图乙中阻值随压力变化图象可知，当检测板所受压力减小时，R1的阻值增大，所以力敏电阻R1的阻值随着压力的减小而增大。
[3]当托盘所受压力增大时，R1的阻值减小，根据串联的电阻特点可知，电路中的总电阻减小，电源电压不变，由欧姆定律可知，电路中的电流增大，R0是定值电阻，根据欧姆定律可知，R0两端的电压增大，即电压表示数增大。
（2）[1]由图乙可知，当检测板不受压力时，R1的阻值为300Ω，根据串联电路的电阻特点可知，电路中的总电阻
此时电路中的电流
由可知，R0两端的电压
[2]根据电压表量程可知，R0两端的最大电压U0大=3V，电路中的最大电流
由可知，电路中的最小总电阻
根据串联电路的电阻特点可知，R1的最小阻值
由图乙可知，当R小=120Ω时，该装置所能测量的最大压力为300N；当力敏电阻承受最大压力时，电子秤所称量的质量为最大值，由杠杆的平衡条件
即
解得，则该秤所能称量的最大质量是
[3]托盘中放2kg物体时，对托盘的压力大小等于其重力大小，即
由杠杆的平衡条件可得
代入数据解得F=100N。根据力的相互作用可知杠杆对力敏电阻R的压力为100N，由图乙可知，力敏电阻R1'=240Ω，根据电阻的串联和欧姆定律可得电路的电流为
电路消耗总功率为
（3）所测质量通过电压表显示，要增大其精确度，则变化相等的质量，电压表的示数变化应更大。可以增加A点力臂，即托盘远离支点，称量相同的质量，托盘所受压力增大，R1的阻值减小，R1两端的电压减小，由串联电路电压的规律可知，R0两端的电压增大，即电压表示数增大。
题号
1
2
3
4
5
6
7
8
9

答案
D
A
A
B
D
C
BCD
ABC
ABD
