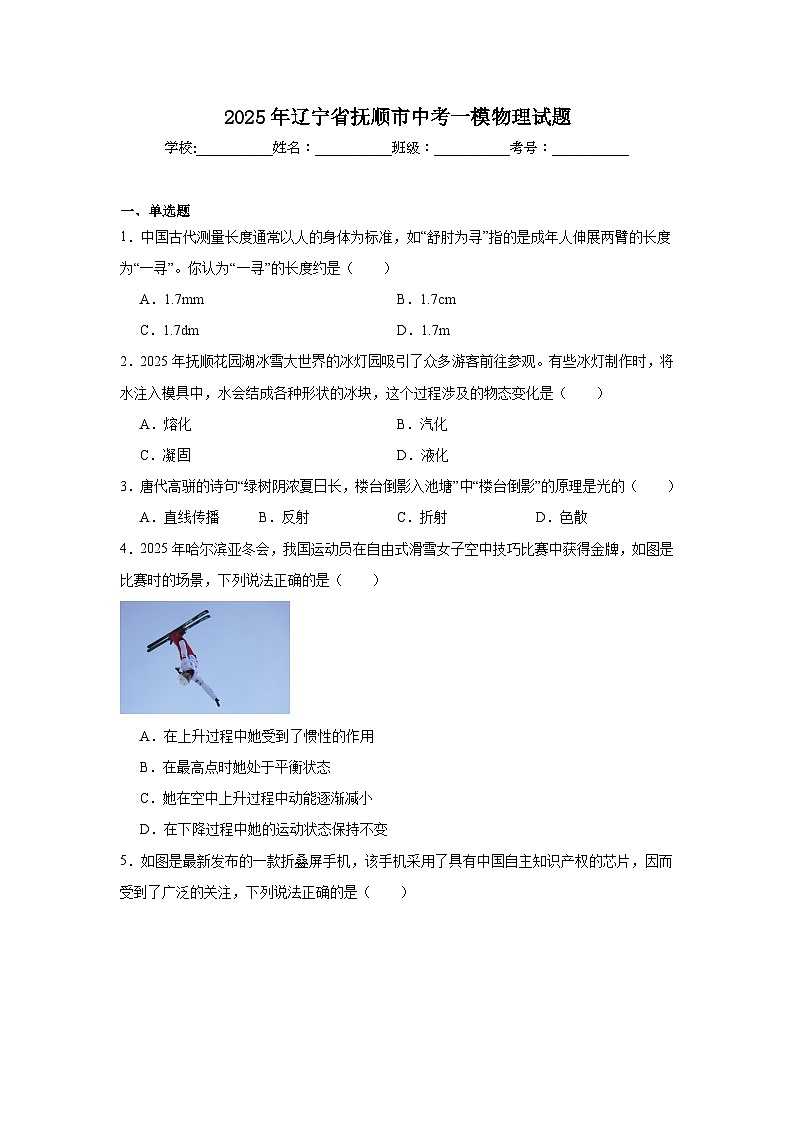

2025年辽宁省抚顺市中考一模物理试题（附答案解析）

这是一份2025年辽宁省抚顺市中考一模物理试题（附答案解析），共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．中国古代测量长度通常以人的身体为标准，如“舒肘为寻”指的是成年人伸展两臂的长度为“一寻”。你认为“一寻”的长度约是（ ）
A．1.7mmB．1.7cm
C．1.7dmD．1.7m
2．2025年抚顺花园湖冰雪大世界的冰灯园吸引了众多游客前往参观。有些冰灯制作时，将水注入模具中，水会结成各种形状的冰块，这个过程涉及的物态变化是（ ）
A．熔化B．汽化
C．凝固D．液化
3．唐代高骈的诗句“绿树阴浓夏日长，楼台倒影入池塘”中“楼台倒影”的原理是光的（ ）
A．直线传播B．反射C．折射D．色散
4．2025年哈尔滨亚冬会，我国运动员在自由式滑雪女子空中技巧比赛中获得金牌，如图是比赛时的场景，下列说法正确的是（ ）
A．在上升过程中她受到了惯性的作用
B．在最高点时她处于平衡状态
C．她在空中上升过程中动能逐渐减小
D．在下降过程中她的运动状态保持不变

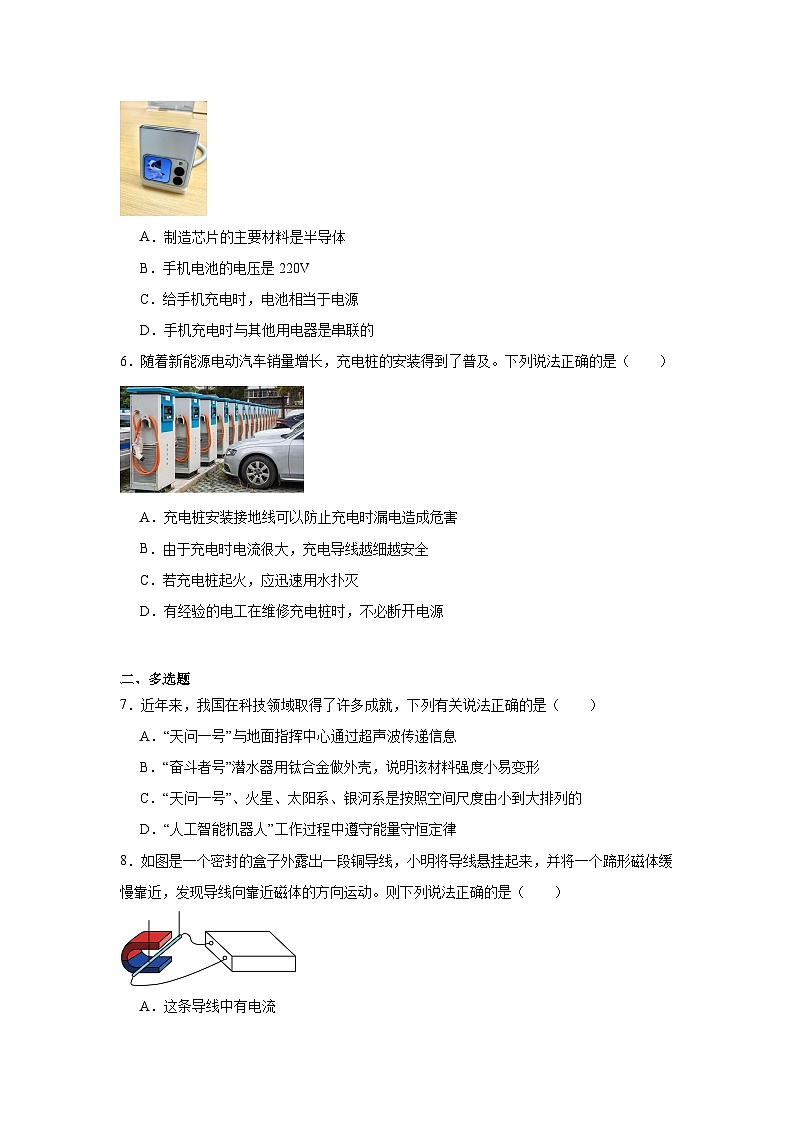

5．如图是最新发布的一款折叠屏手机，该手机采用了具有中国自主知识产权的芯片，因而受到了广泛的关注，下列说法正确的是（ ）
A．制造芯片的主要材料是半导体
B．手机电池的电压是220V
C．给手机充电时，电池相当于电源
D．手机充电时与其他用电器是串联的
6．随着新能源电动汽车销量增长，充电桩的安装得到了普及。下列说法正确的是（ ）
A．充电桩安装接地线可以防止充电时漏电造成危害
B．由于充电时电流很大，充电导线越细越安全
C．若充电桩起火，应迅速用水扑灭
D．有经验的电工在维修充电桩时，不必断开电源
二、多选题
7．近年来，我国在科技领域取得了许多成就，下列有关说法正确的是（ ）
A．“天问一号”与地面指挥中心通过超声波传递信息
B．“奋斗者号”潜水器用钛合金做外壳，说明该材料强度小易变形
C．“天问一号”、火星、太阳系、银河系是按照空间尺度由小到大排列的
D．“人工智能机器人”工作过程中遵守能量守恒定律
8．如图是一个密封的盒子外露出一段铜导线，小明将导线悬挂起来，并将一个蹄形磁体缓慢靠近，发现导线向靠近磁体的方向运动。则下列说法正确的是（ ）
A．这条导线中有电流
B．利用此现象的原理可制作电动机
C．将蹄形磁体磁极对调，导线的运动方向不变
D．这条导线周围不会产生磁场

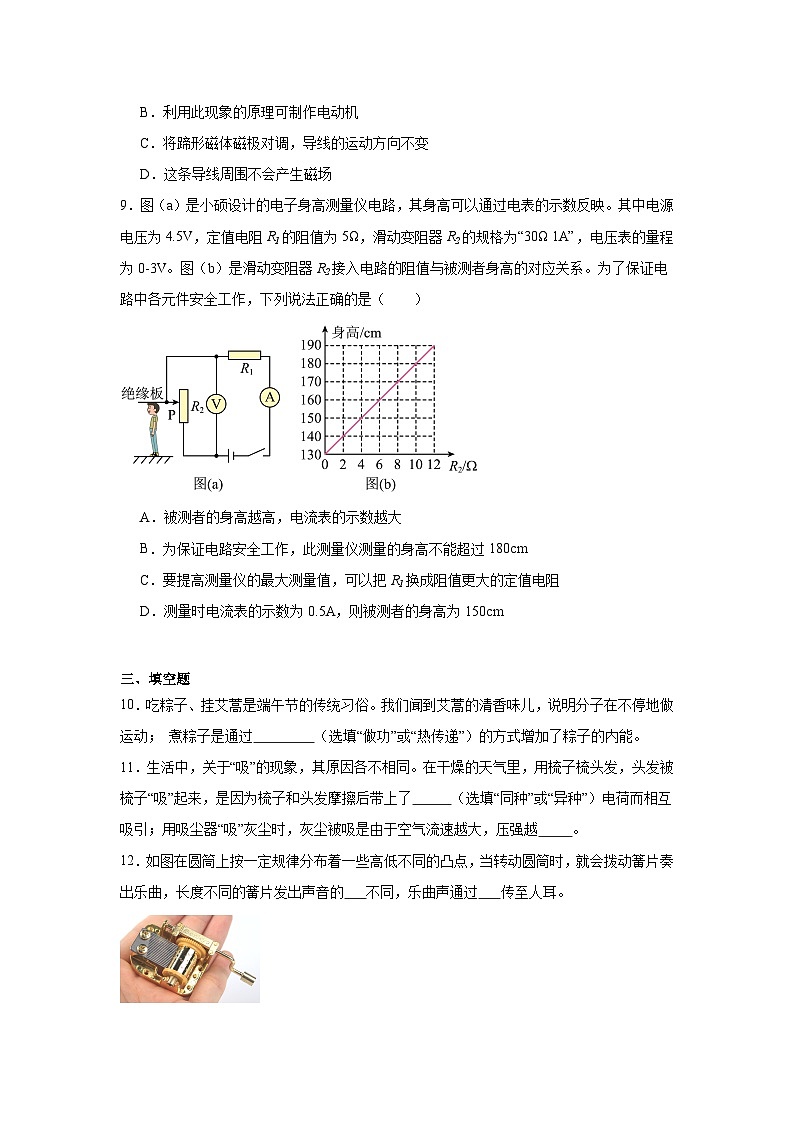

9．图（a）是小硕设计的电子身高测量仪电路，其身高可以通过电表的示数反映。其中电源电压为4.5V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“30Ω 1A”，电压表的量程为0-3V。图（b）是滑动变阻器R2接入电路的阻值与被测者身高的对应关系。为了保证电路中各元件安全工作，下列说法正确的是（ ）
A．被测者的身高越高，电流表的示数越大
B．为保证电路安全工作，此测量仪测量的身高不能超过180cm
C．要提高测量仪的最大测量值，可以把R1换成阻值更大的定值电阻
D．测量时电流表的示数为0.5A，则被测者的身高为150cm
三、填空题
10．吃粽子、挂艾蒿是端午节的传统习俗。我们闻到艾蒿的清香味儿，说明分子在不停地做 运动； 煮粽子是通过 （选填“做功”或“热传递”）的方式增加了粽子的内能。
11．生活中，关于“吸”的现象，其原因各不相同。在干燥的天气里，用梳子梳头发，头发被梳子“吸”起来，是因为梳子和头发摩擦后带上了 （选填“同种”或“异种”）电荷而相互吸引；用吸尘器“吸”灰尘时，灰尘被吸是由于空气流速越大，压强越 。
12．如图在圆筒上按一定规律分布着一些高低不同的凸点，当转动圆筒时，就会拨动簧片奏出乐曲，长度不同的簧片发出声音的 不同，乐曲声通过 传至人耳。
13．如图在装有适量水的水槽中央，固定一支点燃的蜡烛，然后将一个透明的玻璃杯倒扣在蜡烛上，此时杯内外水面相平。过一会儿，蜡烛火焰熄灭，杯外的水在 的作用下进入杯中。这一过程中，玻璃与水槽之间 （填“是”或“不是”）连通器。
14．如图用天然气烧水，天然气完全燃烧放出的热量有70%被水吸收，若水吸收的热量为3.36×105J，需要完全燃烧 m3天然气。水沸腾后将壶盖顶起，此过程中能量转化的情况与四冲程汽油机的 冲程相同。（）
15．小明上学时步行的速度为1m/s，若以5m/s的速度骑自行车上学，在相同的道路上比步行节省20min，则小明家到学校的路程是 m。当同向行驶的汽车从身边经过时，他感觉到自己在后退，此时他是以 为参照物的。
四、作图题
16．在水平的地面上，一个人沿水平方向用50N的力推一辆小车匀速向右运动，试着在图中画出小车所受阻力的大小和方向（可把力的作用点画在重心上）。
17．用如图所示的装置探究光的反射、折射现象及其特点。激光笔发出的一束光从空气中斜射到半圆形玻璃砖，如图是折射光线，请你画出入射光线和反射光线。
五、实验题
18．某小组“探究水在沸腾前后温度变化的特点”的实验。
(1)实验装置如图（a）所示，此时应调整A和B中 的高度；
(2)正确调整实验装置后继续实验，某一时刻温度计的示数如图（b）所示，此时水的温度为 ℃；
(3)在加热过程中有一段时间，水中气泡出现如图（c）所示的情况，在这段时间内温度计的示数变化情况是 ；
(4)小组同学记录的实验数据如下表所示，由表中数据可知，环境的大气压 标准大气压。根据实验数据可知水沸腾时的温度特点是 ；
(5)细心的同学发现当水沸腾时，从烧杯口处出现“白气”，而水面上方却没有，请分析出现这个现象的原因 。
19．实验小组用“伏安法”测量电阻。
(1)请用笔画线代替导线将图（a）电路连接完整 ；
(2)正确调节好滑动变阻器，闭合开关后，发现电流表和电压表的指针均不动。断开开关，检查线路连接完好，把电压表与b点相连的那根导线改接到滑动变阻器的c点，再次闭合开关时，发现电流表的指针仍不动，但电压表的指针有明显偏转。若电路中只有一处故障，则故障是 ；
(3)排除故障后，闭合开关，电流表示数如图（b）所示为 A，移动滑动变阻器的滑片，进行多次测量的目的是 ；
(4)用额定电压为2.5V的小灯泡替换电阻接入电路，继续测量小灯泡电阻，闭合开关，调节滑动变阻器滑片，记下多组对应电压表和电流表的示数，并绘制成图（c）所示的I-U图像，小灯泡正常发光时的电阻是 Ω；根据（c）图像信息，可得出结论 。
20．如图是同学们进行“凸透镜成像规律”的探究。
(1)测量凸透镜焦距时，将凸透镜安装在光具座上，用平行光作光源，移动光屏直至在光屏上得到一个最小最亮的光斑，如图（a）所示，则该凸透镜的焦距为 cm；
(2)将点燃的蜡烛移到10cm刻度线处，如图（b）所示，移动光屏，直到在光屏上得到一个倒立、 的实像；生活中 就是利用这一成像原理来工作的；
(3)若图（b）中将蜡烛向右移动一小段距离，则应将光屏向 移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像更 一些；
(4)把蜡烛移至44cm刻度线处，凸透镜不动，然后取下光屏，透过凸透镜直接观察蜡烛。那么将看到烛焰成像的情形是图中的（ ）（请填图中的字母）。
A．B．
C．D．
21．煤精，又称煤玉。主要产在有“煤都”美誉的辽宁抚顺。小顺为了解煤精的密度，将一块煤精带到实验室，实验小组采用两种方案测量。
方案一：测量工具用天平和量筒
（1）把天平放在水平桌面上，游码移到标尺 处，调节平衡螺母，使天平横梁平衡；
（2）用天平正确测出煤精的质量，所用的砝码及游码的位置如图（a），其质量为 g；
（3）煤精放入装有30mL水的量筒中后，液面位置如图（b），则煤精的体积为 cm3，计算出煤精的密度是 kg/m3。
方案二：测量工具只用电子秤
（1）用电子秤测量煤精的质量；
（2）将适量的水装入塑料杯并测出杯和水的总质量；
（3）按照如图中 所示的方式组装，读出电子秤的示数。煤精的密度 （用、、、表示）。
六、计算题
22．图中桶质量为2kg，内装有体积为4×10-3m3某种液体5kg，桶与水平面的接触面积为200cm2。g取10N/kg。求：
(1)桶中液体的密度；
(2)桶和液体的总重；
(3)桶对水平面的压强；
(4)匀速将桶提起0.5m所做的功。
23．一个规格为“220V 880W”的电热杯，其工作电路如图所示。电热杯正常工作5min，可以使杯内1.0kg的水温度升高44℃，工作中电阻保持不变。[c水=4.2×103J/（kg·℃）]求：
(1)电热杯的额定电流；
(2)电热杯消耗的电能；
(3)电热杯的加热效率；
(4)如果实际电压为额定电压的80%，电热杯的实际功率。
七、综合题
24．学校实践小组对橡胶坝进行了调研，下面是调研后的实践过程。
橡胶坝是将高强度的橡胶坝袋锚定在坝底上形成封闭状的坝体，可根据需要通过向坝袋充、排气（水）调节坝高，控制上游水位，以发挥灌溉、发电、航运、防洪、挡潮等效益。
如图（a）为橡胶坝中的一种“气盾橡胶坝”。它主要由盾板、气囊及控制系统等组成。
气囊充气时，盾板在气囊的作用下被支起，气囊排气时，盾板被放下。橡胶坝的盾板部分相当于一个 （填简单机械名称）；
学校实践小组对橡胶坝控制系统进行模拟制作如图（b），并在水深1m的水槽中进行模拟测试。
要求：由于液体压强随深度的增加而增大，实践小组想通过水深控制气囊的充气，即水深到预设的深度时，充气机停止工作。
实施：根据要求实践小组设计出如图（b）的电路图，当电路电流达不到工作电流时，图中铁条始终处于水平状态。
器材：电磁继电器甲、乙的工作电流>0.05A（线圈电阻不计）、控制电压为6V、滑动变阻器R1规格为“50Ω；1A”、电动机M1和M2、压敏电阻R2、开关、导线等。
制作与测试：为了满足上述实践要求，根据对图（b）的分析，制作时压敏电阻应该选择表格中的 （填“RA”或“RB”）。
（1）充气测试：把开关S拨到触点b，接通充气电路测试。
把探头置于不同深度，在每一深度都将滑动变阻器的阻值由0Ω开始慢慢的增大，直到充气机刚好停止工作，在滑片的对应位置标记出相应的深度。在充气测试过程中发现该装置在探头达到深度 cm以上才能控制充气机工作与停止工作。认真分析后实践小组通过更换某元件，实现了全范围的控制。
（2）排气测试：把开关S拨到触点a，接通排气电路测试。在测试中发现探头达到预定深度后排气电路无法停止工作。同学们对图（b）分析得出，只要把一个压力控制开关连接在图中A、B、C三点中的 点，就可以实现当探头达到预定水深后，开关自动切断电路，使电磁继电器失去磁性，进而断开排气电路的目的。
（3）加强功能：实践小组同学们想，如果从能量是否可再生的角度来看水能是 能源，我们要充分利用。于是实践小组同学想利用水流来发电为控制系统供电，同学们找到了能适合当地水文情况的“浮管式水力发电机”如图（c）进行发电。如果漂浮在水面的发电机质量为1.2t，所受的浮力为 N。（g取10N/kg）
时间/
温度/
水的深度
压敏电阻
压敏电阻
《2025年辽宁省抚顺市中考一模物理试题》参考答案
1．D
【详解】成年人伸展两臂的长度与身高相近，现代成年人身高一般在 1.5 米至 1.9 米之间，结合选项，“一寻”的长度约为 1.7 米，故ABC不符合题意，D符合题意。
故选D。
2．C
【详解】水是液态，冰是固态，水变为冰，是由液态变为固态的过程，是凝固，故C符合题意，ABD不符合题意。
故选C。
3．B
【详解】根据光的特性可知，“楼台倒影”属于平面镜成像，其原理是光的反射现象。
故选B。
4．C
【详解】A．惯性是物体固有属性，惯性不是力，不能说受到惯性作用，故A错误；
B．最高点处时，运动员受到竖直向下的重力作用，受力不平衡，处于非平衡状态，故B错误；
C．她在空中上升过程中质量不变，速度变慢，则动能逐渐减小，故C正确；
D．在下降过程中运动速度越来越快，运动状态改变，故D错误。
故选C。
5．A
【详解】A．芯片的主要材料是硅、锗等半导体材料，因其具有优良的电气性能等，大多数现代集成电路都是基于硅制造的，故A正确；
B．手机电池的电压一般在3.6V至4.2V 之间，标准放电电压通常为3.7V，而220V 是家庭电路的电压，故B错误；
C．给手机充电时，手机电池消耗电能，将电能转化为化学能，此时电池相当于用电器，而不是电源，故C错误；
D．手机充电时与家庭中的其他用电器互不影响，是并联关系，不是串联，故D错误。
故选A。
6．A
【详解】A．充电桩外壳常采用铝合金材料，铝合金是导体，安装时需连接地线，让漏电电流通过地线导入大地，为防止漏电造成触电事故，从而保证人员和设备的安全，故A正确；
B．根据P=UI可知，在功率一定时，电压较高，电流相对较小，但考虑到实际情况，充电桩的峰值功率高达500kW，即使在高电压下，电流也并不小。根据Q=I2Rt，为了减少导线上产生的热量，避免导线过热引发安全问题，应配套粗一些的导线，这样可以减小导线电阻，从而更安全，故B错误；
C．若充电桩起火，不能迅速用水扑灭，因为生活用水是导体，可能会引发触电事故，应该使用干粉灭火器等专用灭火设备，故C错误；
D．有经验的电工在维修充电桩时，也必须断开电源，以确保人身安全，故D错误。
故选A。
7．CD
【详解】A．电磁波可以在真空中传播，声音不能。“天问一号”与地面指挥中心通过电磁波传递信息，故A错误；
B．因为液体内部有压强，“奋斗者号”潜水器用钛合金做外壳，说明该材料强度大，不易变形，故B错误；
C．太阳系是银河系中的一个星系，火星是太阳系中的一颗行星，“天问一号”是火星的卫星，所以“天问一号”、火星、太阳系、银河系是按照空间尺度由小到大排列的，故C正确；
D．不管能量如何转移或转化，能量都是守恒的，“人工智能机器人”工作过程中遵守能量守恒定律，故D正确。
故选CD。
8．AB
【详解】A．铜导线向靠近磁体的方向运动，是因为通电导线在磁场中受力的作用，则这条导线中有电流，故A正确；
B．电动机是利用通电导线在磁场中受力的作用工作的，故B正确；
C．将蹄形磁体磁极对调，磁场方向改变，电流方向不变，导线受到的磁力方向改变，则导线的运动方向改变，故C错误；
D．电流的周围存在磁场，则这条有电流的导线周围会产生磁场，故D错误。
故选AB。
9．BCD
【详解】A．两个电阻串联，电压表测量R2两端的电压，被测者的身高越高，滑动变阻器R2的阻值变大，总电阻变大，电路中的电流变小，故A错误；
B．被测者的身高越高，滑动变阻器R2的阻值变大，电压表的示数变大，由电压表的量程为0-3V可知，电压表的最大示数为3V，则定值电阻R1两端的电压为
定值电阻R1的阻值为5Ω，电路中的电流为
则滑动变阻器接入的阻值为
根据图b可知，此时对应的身高为180cm，故此测量仪测量的身高不能超过180cm，B正确；
C．身高越高，R2的接入的阻值越大，电压表的示数越大，故要提高测量仪的最大测量值，即R2接入的阻值需要尽可能的大，此时对应电压表的最大值，而根据电压表的量程可知，R2两端的电压最大值是一个定值为3V，故定值电阻R1两端的最小电压也是一个定值，R1两端的电压最小值为1.5V，那么R2两端的最大电压与R1两端的最小电压之比是一个定值，根据串联分压，R2接入的阻值与R1的比值是一个定值，故可以把R1换成阻值更大的定值电阻，故C正确；
D．测量时电流表的示数为0.5A，电路中的总电阻为
R2接入的阻值为
根据图b可知，对应的身高为150cm，故D正确。
故选BCD。
10． 无规则 热传递
【详解】[1]我们闻到艾蒿的清香味儿，这是扩散现象，说明分子在不停地做无规则运动。
[2] 煮粽子时，粽子吸收水的热量变熟，这是通过热传递的方式增加粽子内能的。
11． 异种 小
【解析】【小题1】[1]头发和梳子摩擦，头发和梳子带异种电荷，根据异种电荷互相吸引，所以头发会随着梳子飘起来。
[2]用吸尘器“吸”灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰尘被压入吸尘器中。
12． 音调 空气
【详解】[1] 长度不同的簧片振动频率不同，频率决定音调的高低。
[2] 声音的传播需要介质，乐曲声通过空气传到人耳。
13． 大气压 不是
【详解】[1]蜡烛燃烧过程中，消耗掉杯中的氧气，杯中气压减小，杯中气压小于外部大气压，氧气耗尽蜡烛火焰熄灭，杯内温度降低，气压减小得更快，杯外的水在大气压的作用下进入杯中。
[2]连通器是指上端开口，底部连通的容器，此装置，杯子上端不开口，所以玻璃与水槽之间不是连通器。
14． 做功
【详解】[1]已知天然气完全燃烧放出的热量有70% 被水吸收
天然气完全燃烧放出的热量
需要完全燃烧天然气的体积为
[2]水沸腾后将壶盖顶起，此过程中水蒸气对外做功，将水蒸气的内能转化为壶盖的机械能。四冲程汽油机的做功冲程中，是燃气膨胀对外做功，将内能转化为机械能。所以，水沸腾后将壶盖顶起这一过程的能量转化情况与四冲程汽油机的做功冲程相同。
15． 1500 汽车
【详解】[1]设小明家到学校的路程为s，自行车上学比步行节省20min，可以得到
解得。
[2]当同向行驶的汽车从身边经过时，他感觉到自己在后退，此时他是以汽车为参照物的。以汽车为参照物，假如汽车不动，感觉自己相对于汽车向后退。
16．
【详解】已知小车在水平地面上匀速向右运动，处于平衡状态。在水平方向上，小车受到人的推力和阻力，是一对平衡力。因为推力大小为50N，所以阻力大小也等于50N。由于推力方向是水平向右，根据二力平衡中两个力方向相反的特点，可知阻力方向水平向左。如图所示：
17．
【详解】由图直接连接激光笔和折射光线得到入射光线，再根据反射角等于入射角在法线的右侧画出反射光线。如图所示：
18．(1)A
(2)76
(3)变大
(4) 低于 温度不变
(5)见解析
【详解】（1）从图中可以看出，温度计的玻璃泡碰到了烧杯底，故此时应调整A的高度。
（2）由图（b）可知，温度计的分度值是1℃，温度计的示数在70℃以上第6个小格处，所以此时水的温度为76℃。
（3）图（c）中气泡在上升过程中变小，是水沸腾前的现象；水沸腾前吸热，温度不断升高，所以温度计示数变大。
（4）[1]标准大气压下，水的沸点是100℃，由表格数据可知，水沸腾时的温度是98℃，沸点低于100℃，根据沸点与气压的关系，气压越低，沸点越低，所以环境的大气压低于标准大气压。
[2]根据实验数据可知，水在沸腾过程中，继续吸热，但温度保持98℃不变，所以水沸腾时的温度特点是继续吸热，温度不变。
（5）水面上方温度高，水面冒出的水蒸气不能遇冷放热液化成小水珠；而杯口处温度较低，杯口喷出的水蒸气能遇冷放热降温液化成小水珠，形成“白气”。
19．(1)或
(2)滑动变阻器断路
(3) 0.22 求平均值，减小误差
(4) 12.5 灯丝电阻随温度升高变大
【详解】（1）伏安法测电阻时，电压表应与被测电阻并联，原图中电压表的负接线柱没有接入电路，需要接在定值电阻的左接线柱或者电源的负极。如图所示：
或
（2）闭合开关后，电流表和电压表均不动，说明电路存在断路。检查线路连接完好，将电压表与b点相连的导线改接到滑动变阻器的c点，闭合开关后，电流表仍不动，但电压表有明显偏转。电压表有示数，说明其与电源正负极连通，即从电压表接入点到电源两极的电路完好；电流表不动，说明断路位置在电压表所测范围之外的串联部分。结合改接后电压表接在滑动变阻器c点，可判断故障是滑动变阻器断路，导致整个电路断开，且电压表改接后能与电源连通显示示数；若为其他元件断路，电压表不会在改接后有偏转，所以故障是滑动变阻器断路。
（3）[1]由图（b）可知，电流表选用的是0~0.6A量程，分度值为0.02A，指针指向0.22A处，因此电流表示数为0.22A。
[2]移动滑动变阻器的滑片进行多次测量，是为了获得多组电压和电流数据，通过计算得到多个电阻值，再求平均值，从而减小实验误差。
（4）[1]小灯泡额定电压为2.5V，由图（c）的 I-U 图像可知，当电压为2.5V时，对应的电流为 0.2A，根据欧姆定律​，可得此时电阻
[2]从图像可以看出，随着电压的增大，电流也增大，但电压与电流的比值逐渐变大，即电阻逐渐变大，因为小灯泡发光时，电流越大，灯丝温度越高，所以可得出结论：灯丝电阻随温度升高而变大。
20．(1)10.0
(2) 缩小 照相机
(3) 右 大
(4)C
【详解】（1）如图（a）所示，光屏上得到一个最小最亮的光斑，透镜位于50cm刻度线处，光屏位于60cm刻度线处，则该凸透镜的焦距为60.0cm-50.0cm=10.0cm
（2）[1][2]将点燃的蜡烛移到10cm刻度线处，如图（b）所示，此时蜡烛位于二倍焦距以外，移动光屏，直到在光屏上得到一个倒立、缩小的实像；生活中照相机就是利用这一成像原理来工作的。
（3）[1][2]若图（b）中将蜡烛向右移动一小段距离，按照凸透镜成实像时，物近像远像变大的变化规律，应将光屏向右移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像更大一些。
（4）把蜡烛移至44cm刻度线处，凸透镜不动，此时蜡烛位于一倍焦距以内，取下光屏，透过凸透镜直接观察蜡烛，会看到正立放大的虚像，并且像在蜡烛的左侧，所以看到烛焰成像的情形是图中的C。故C符合题意，ABD不符合题意。
故选C。
21． 零刻度线 13.2 10 1.32×103 丙
【详解】（1）[1]天平使用之前需要调零，把天平放在水平桌面上，将游码移至标尺左端的零刻度线处，调节平衡螺母使天平横梁平衡。
（2）[2]天平读数为 “砝码质量 + 游码示数”。由图知，砝码质量为10g，天平标尺上的分度值为0.2g，游码对应刻度为3.2g，故煤精的质量
（3）[3]量筒的分度值为2mL，量筒初始水体积为30mL，放入煤精后液面升至40mL，因此煤精体积
[4]由密度公式可得，煤精的密度
（3）[5][6]根据密度公式可知，已测出煤精的质量，要测量煤精的密度，则需利用排水法测量出煤精的体积，即煤精浸没时，排开水的体积等于煤精体积。按照图中丙的方式，用手拉住细绳，细绳下煤精悬吊在水中，煤精受到竖直向下的重力、水给它竖直向上的浮力和绳给它竖直向上的拉力，则塑料杯对电子称压力的增加量等于煤精所受浮力的大小，根据阿基米德原理
可知，此时电子秤示数增加量即为煤精浸没时排开水的质量
所以煤精的体积
故可得煤精的密度
按照图中甲、乙的方式，塑料杯对电子称压力的增加量都等于煤精所受重力的大小，根据已知数据无法测算煤精的体积，也就无法测算煤精的密度。故应按照图中丙的方式组装，再根据上述方法测算煤精的密度
22．(1)
(2)70N
(3)
(4)35J
【详解】（1）桶中液体的密度
（2）桶和液体的总重
（3）桶对水平面的压强
（4）匀速将桶提起0.5m所做的功
23．(1)4A
(2)
(3)70%
(4)
【详解】（1）由得，电热杯的额定电流
（2）由得，电热杯消耗的电能
（3）水吸收的热量
电热杯的加热效率
（4）由得，电阻
则实际电流
所以，电热杯的实际功率
24． 杠杆 60 A 可再生
【详解】[1]气囊充气时，盾板在气囊的作用下被支起，气囊排气时，盾板被放下。盾板绕锚定转动，锚定相当于支点，所以橡胶坝的盾板部分相当于一个杠杆。
[2]由于液体压强随深度的增加而增大，实践小组想通过水深控制气囊的充气，即水深到预设的深度时，根据
压力达到一定程度，充气机停止工作，即铁条始终处于水平状态，可知电流要小于0.05A，由欧姆定律可知，即压敏电阻随压力的增大而变大，根据表中数据可知，制作时压敏电阻应该选择表格中的RB。
[3]停止工作时电路中的总电阻为
此时的压敏电阻大小为
根据表中数据可知，在充气测试过程中发现该装置在探头达到深度60cm以上才能控制充气机工作与停止工作。
[4]把开关S拨到触点a，接通排气电路测试，在测试中发现探头达到预定深度后排气电路无法停止工作。同学们对图（b）分析得出，只要把一个压力控制开关连接在图中A、B、C三点中的 A点，就可以实现当探头达到预定水深后（压力增大到一定值，压敏电阻增大到一定程度，电路的电流小于0.05A，开关自动切断电路，使电磁继电器失去磁性，进而断开排气电路的目的）。
[5]水能主要来源于自然界的水循环：太阳照射使水体蒸发，水汽上升形成降水（雨、雪等），降水汇聚成江河湖海，通过水位落差产生水能。这种循环过程是持续不断的，只要地球的水循环系统存在（受太阳辐射和地球引力驱动），水能就可以不断被利用，不会因使用而枯竭，从能量是否可再生的角度来看，水能属于可再生能源。
[6]如果漂浮在水面的发电机质量为1.2t，由浮沉条件可知，漂浮时物体受到的浮力等于其重力，所以所受的浮力大小为
题号
1
2
3
4
5
6
7
8
9

答案
D
C
B
C
A
A
CD
AB
BCD
