高中物理教科版 (2019)选择性必修 第二册变压器精练

这是一份高中物理教科版 (2019)选择性必修 第二册变压器精练，共5页。

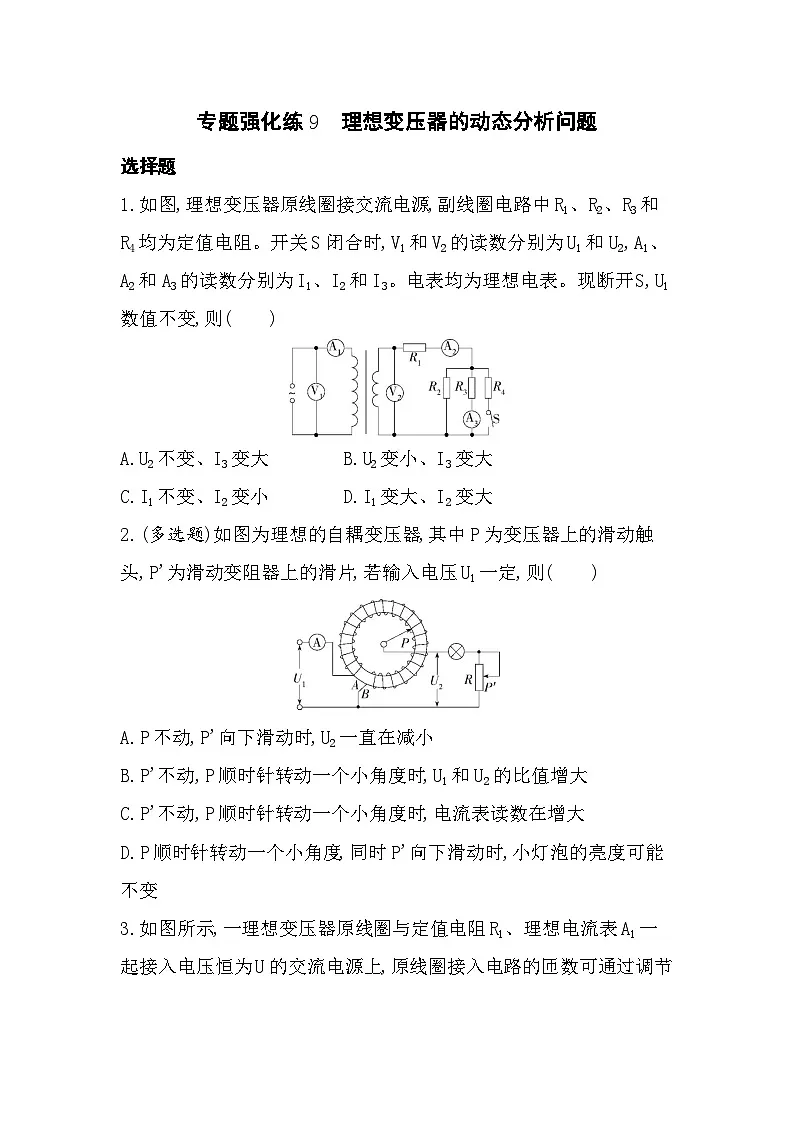

1.如图,理想变压器原线圈接交流电源,副线圈电路中R1、R2、R3和R4均为定值电阻。开关S闭合时,V1和V2的读数分别为U1和U2,A1、A2和A3的读数分别为I1、I2和I3。电表均为理想电表。现断开S,U1数值不变,则( )
A.U2不变、I3变大 B.U2变小、I3变大
C.I1不变、I2变小 D.I1变大、I2变大
2.(多选题)如图为理想的自耦变压器,其中P为变压器上的滑动触头,P'为滑动变阻器上的滑片,若输入电压U1一定,则( )
A.P不动,P'向下滑动时,U2一直在减小
B.P'不动,P顺时针转动一个小角度时,U1和U2的比值增大
C.P'不动,P顺时针转动一个小角度时,电流表读数在增大
D.P顺时针转动一个小角度,同时P'向下滑动时,小灯泡的亮度可能不变

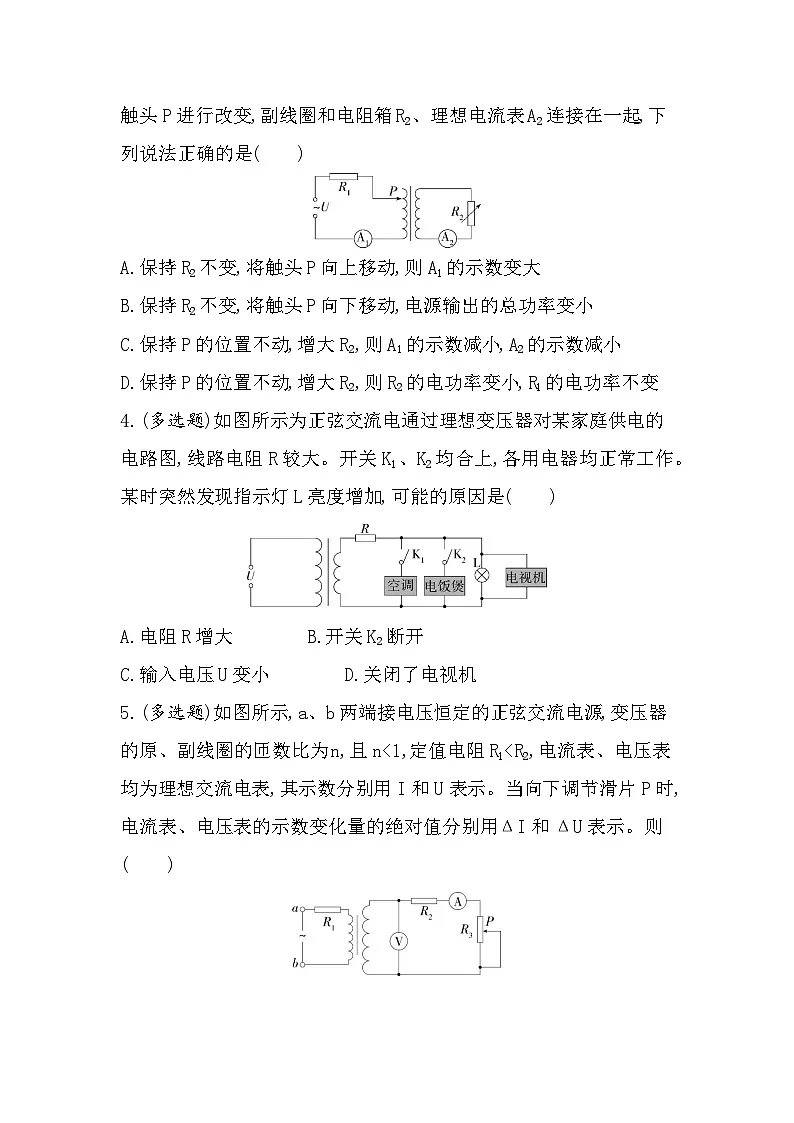

3.如图所示,一理想变压器原线圈与定值电阻R1、理想电流表A1一起接入电压恒为U的交流电源上,原线圈接入电路的匝数可通过调节触头P进行改变,副线圈和电阻箱R2、理想电流表A2连接在一起,下列说法正确的是( )
A.保持R2不变,将触头P向上移动,则A1的示数变大
B.保持R2不变,将触头P向下移动,电源输出的总功率变小
C.保持P的位置不动,增大R2,则A1的示数减小,A2的示数减小
D.保持P的位置不动,增大R2,则R2的电功率变小,R1的电功率不变
4.(多选题)如图所示为正弦交流电通过理想变压器对某家庭供电的电路图,线路电阻R较大。开关K1、K2均合上,各用电器均正常工作。某时突然发现指示灯L亮度增加,可能的原因是( )
A.电阻R增大 B.开关K2断开
C.输入电压U变小 D.关闭了电视机
5.(多选题)如图所示,a、b两端接电压恒定的正弦交流电源,变压器的原、副线圈的匝数比为n,且n
