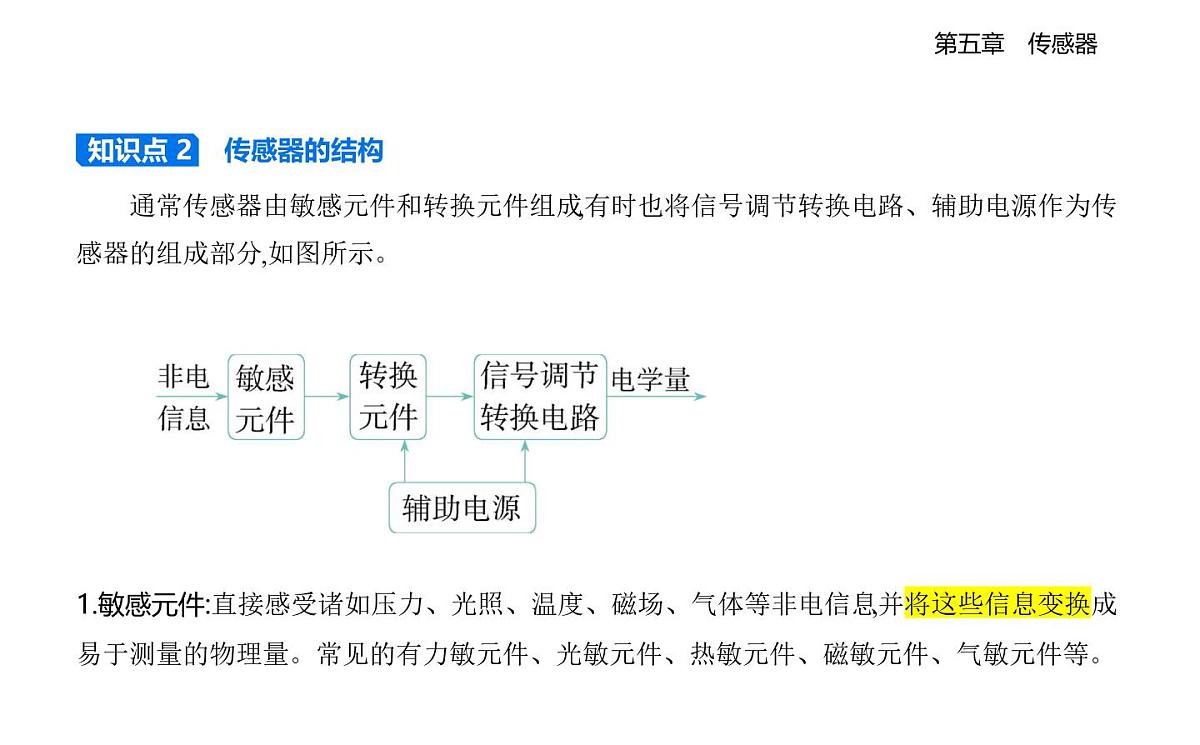

　　通常传感器由敏感元件和转换元件组成,有时也将信号调节转换电路、辅助电源作为传 感器的组成部分,如图所示。 1.敏感元件:直接感受诸如压力、光照、温度、磁场、气体等非电信息,并将这些信息变换成 易于测量的物理量。常见的有力敏元件、光敏元件、热敏元件、磁敏元件、气敏元件等。
知识点 2 传感器的结构
2.转换元件:又称传感元件,将敏感元件输出的物理量转换成电学量。3.信号调节转换电路:对转换元件输出的信号进行放大、消除干扰,转换成便于显示、记录、 处理和控制的电学量。
　　按感知外界信息及变换效应的不同,可将传感器分为物理传感器、化学传感器和生物传 感器。1.物理传感器:利用力、热、光、电磁和声等物理效应。2.化学传感器:利用化学反应的原理检测物质的种类和浓度。3.生物传感器:利用酶、抗体和激素等分子识别功能进行工作。
知识点 3 传感器的分类

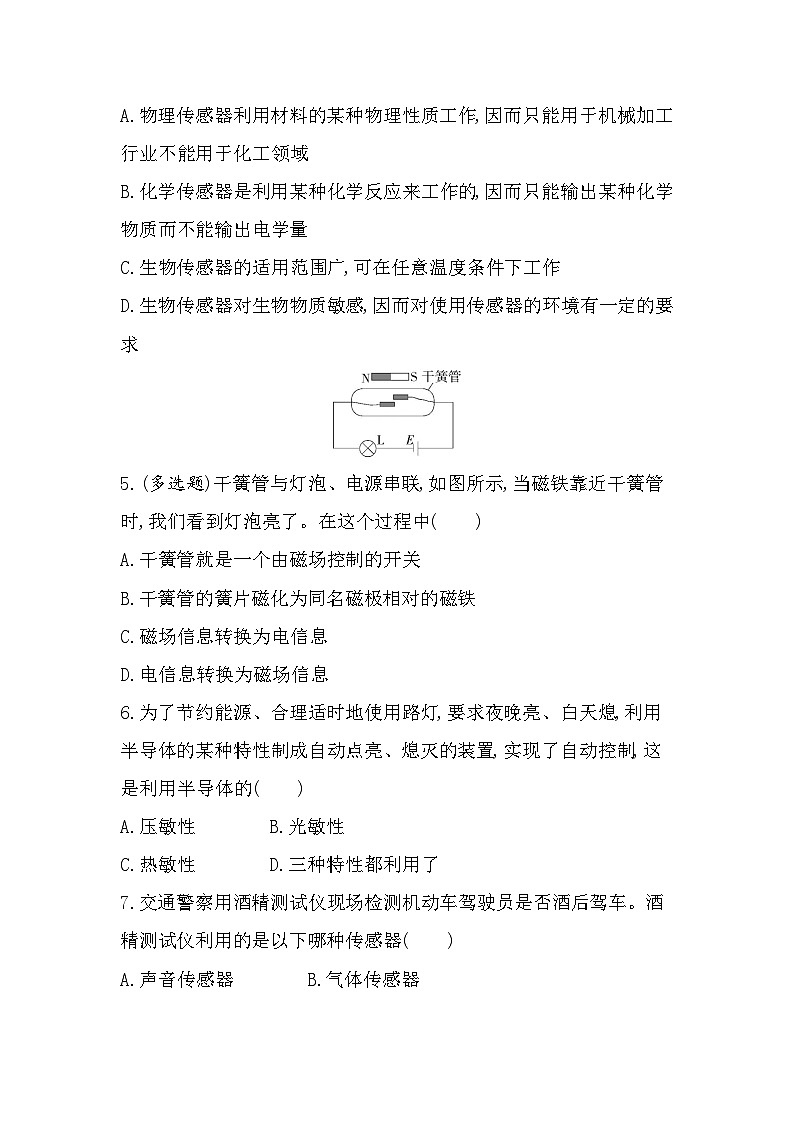

知识辨析1.干簧管接入电路中能起到电阻的作用吗?2.夜幕降临时,路边的路灯就会自动亮起,这是因为控制路灯的电路中安装了什么元件?3.一些办公大楼的大门能“看到”人的到来或离开而自动开或关门,这一功能的实现应用了 什么传感器?
