初中物理中考二轮复习-电学核心考点精讲+必刷题型练习（全国通用）

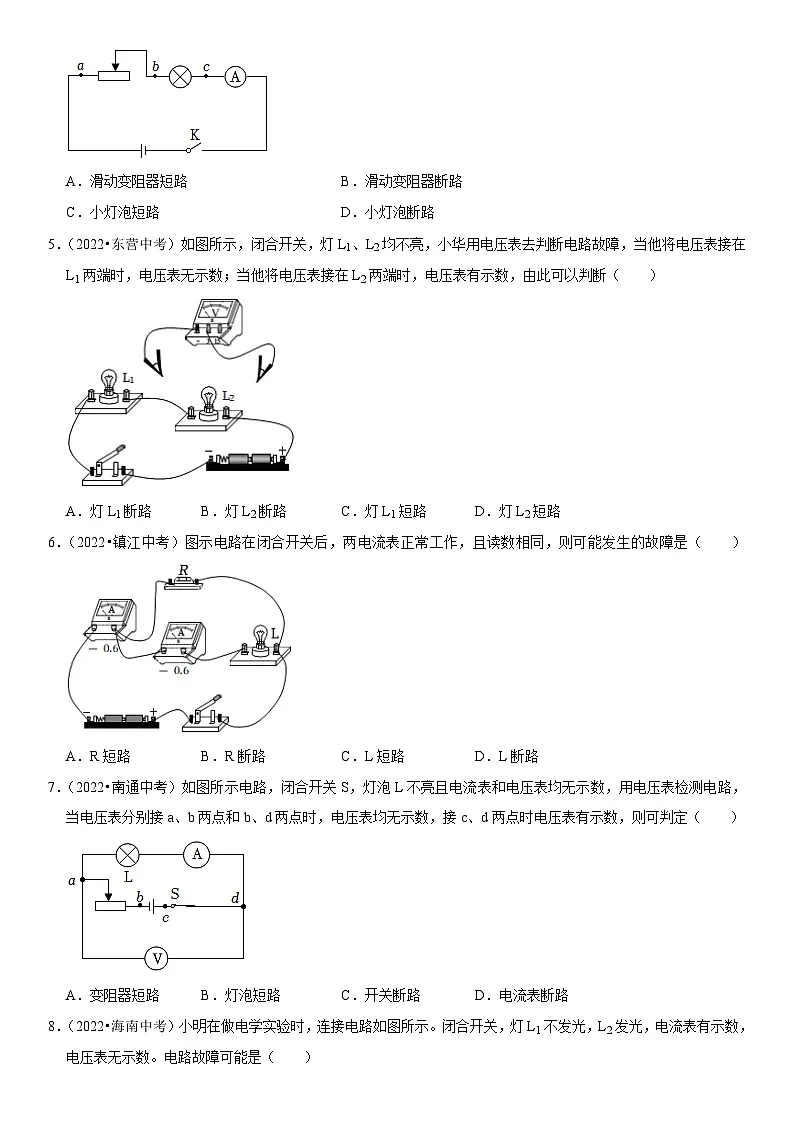

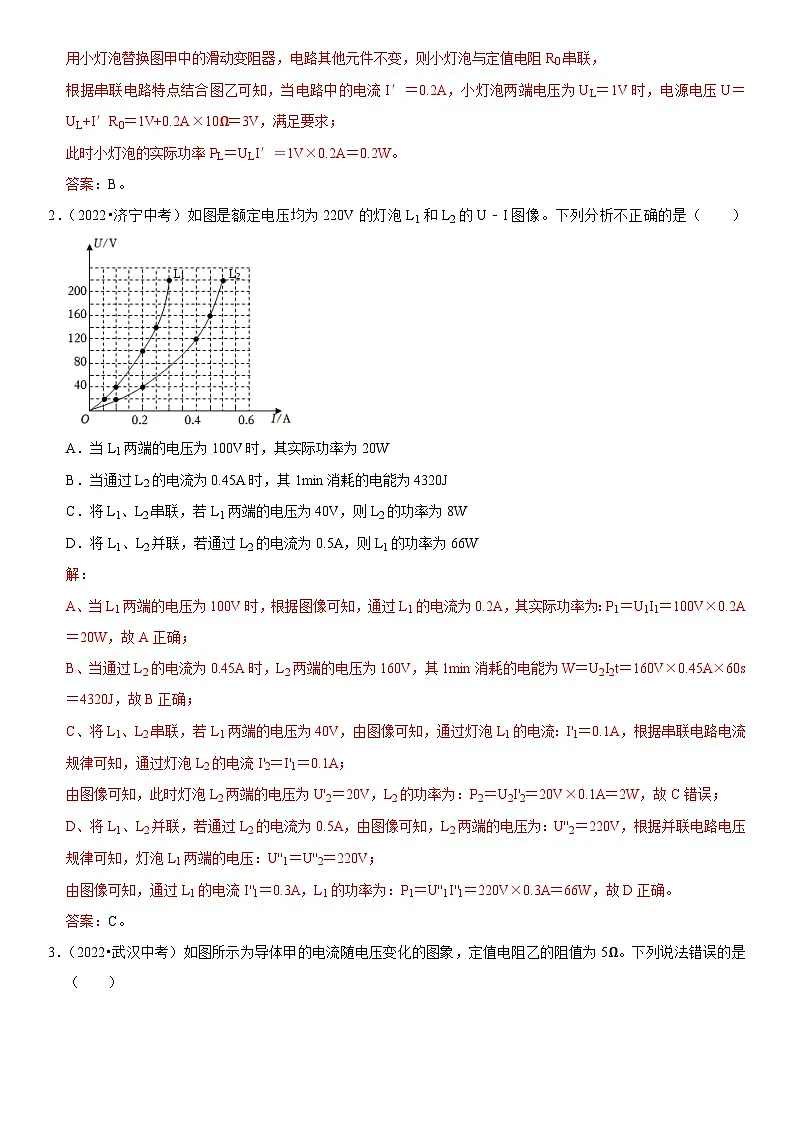

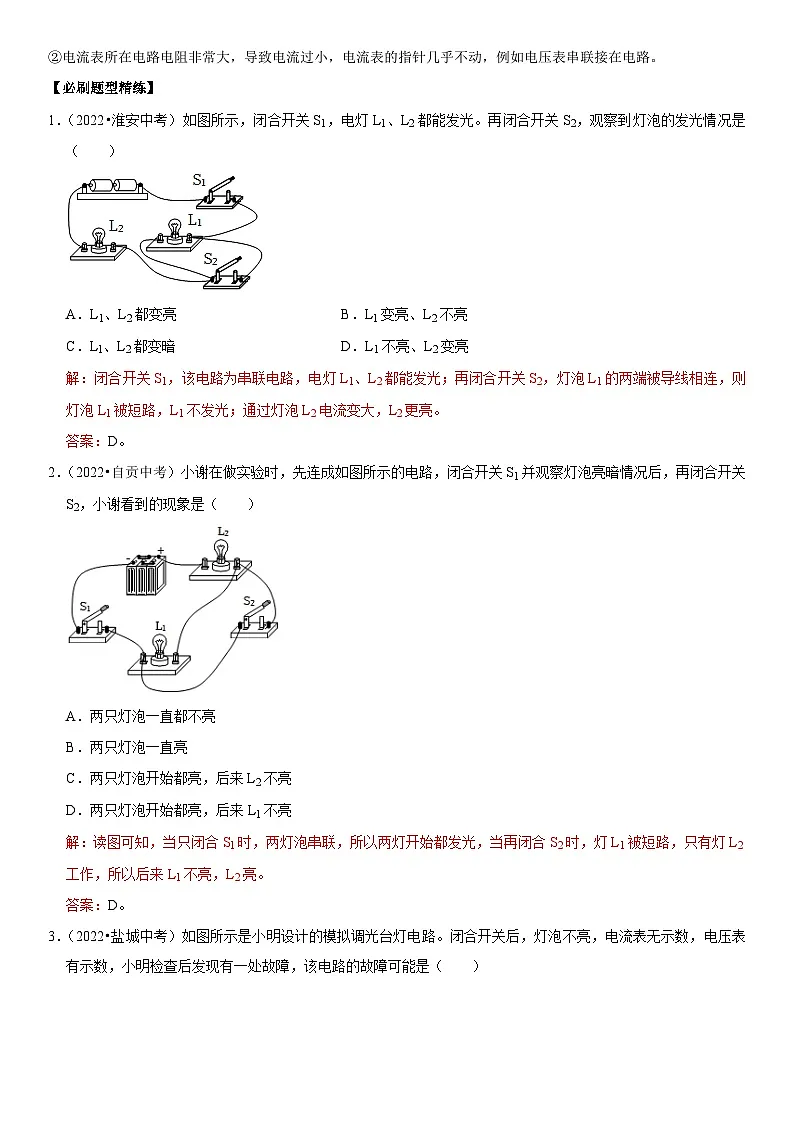

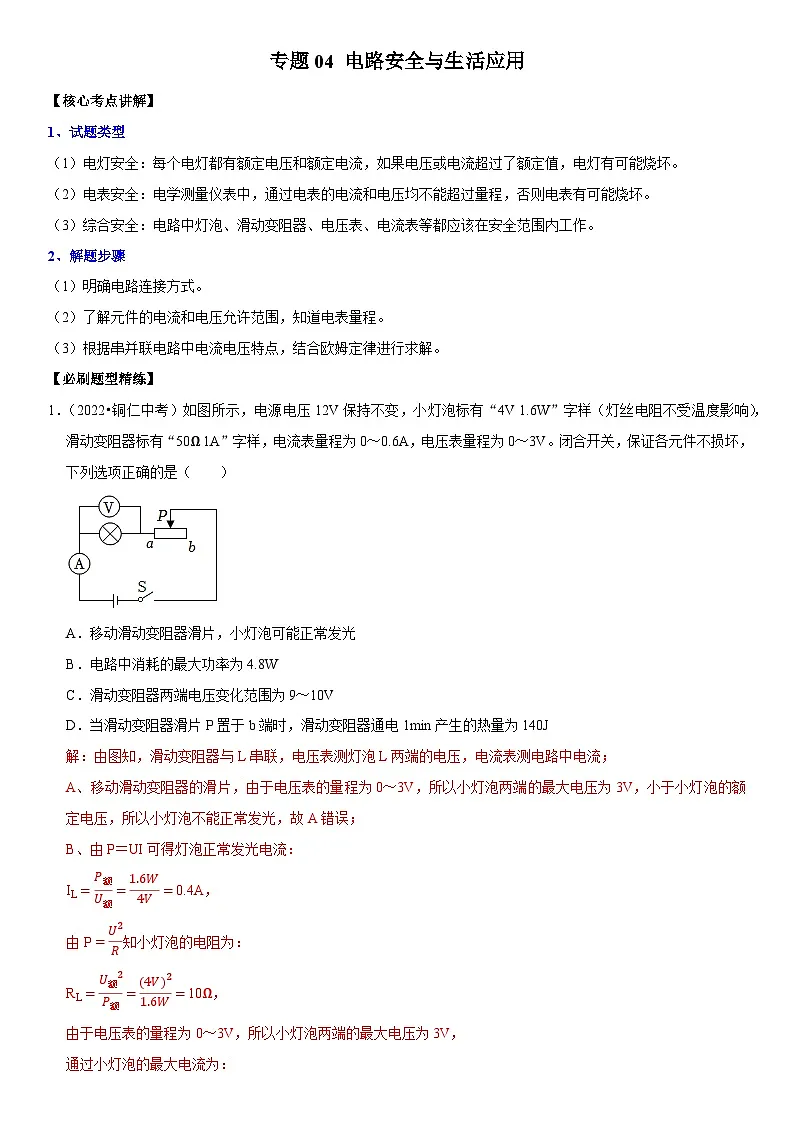

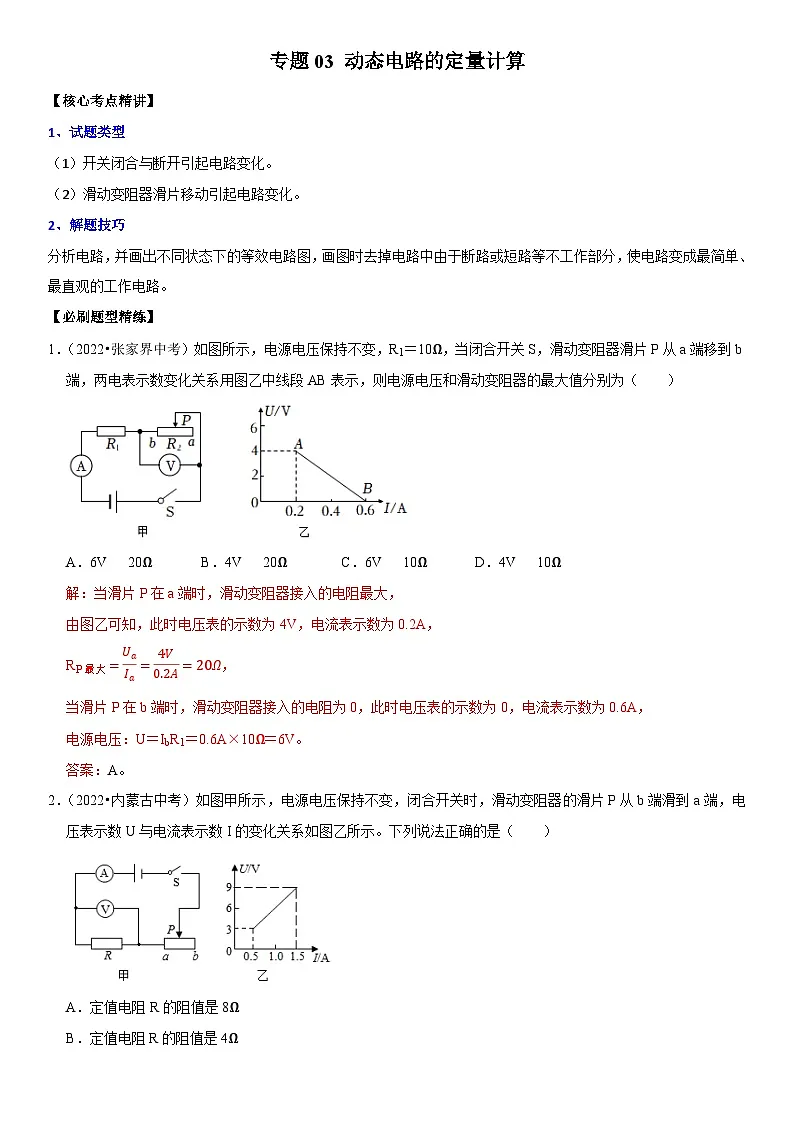

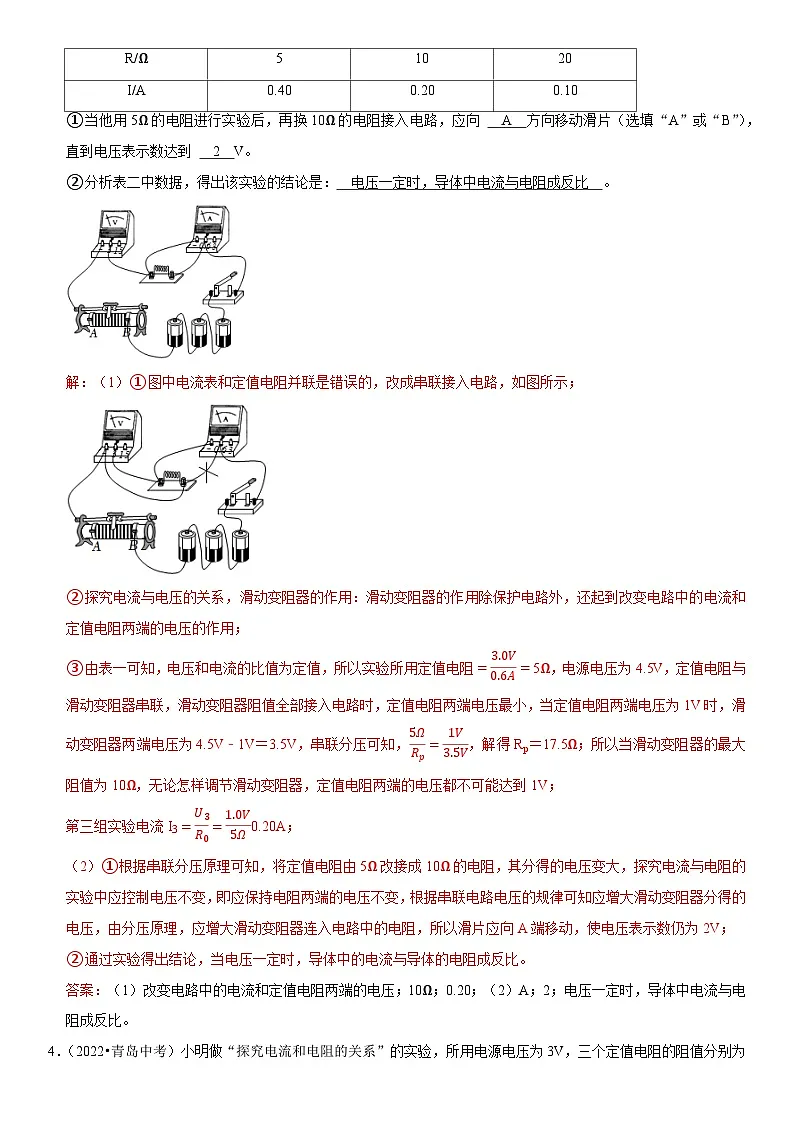

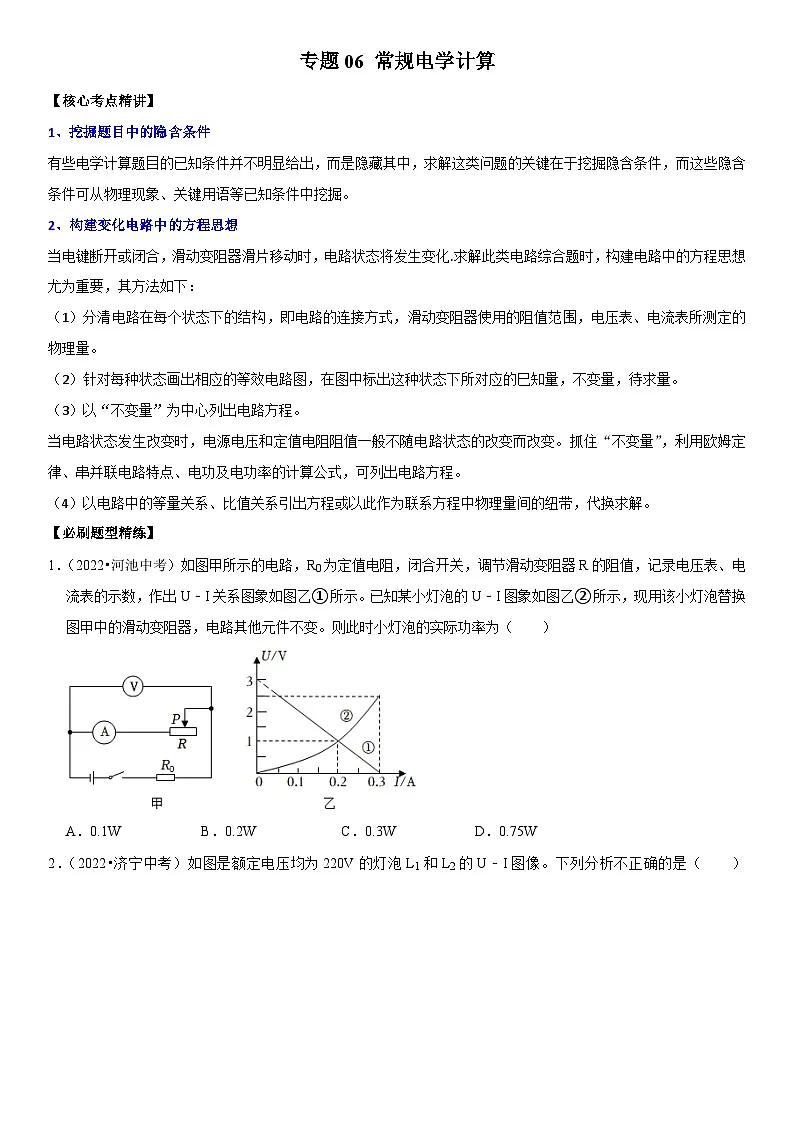

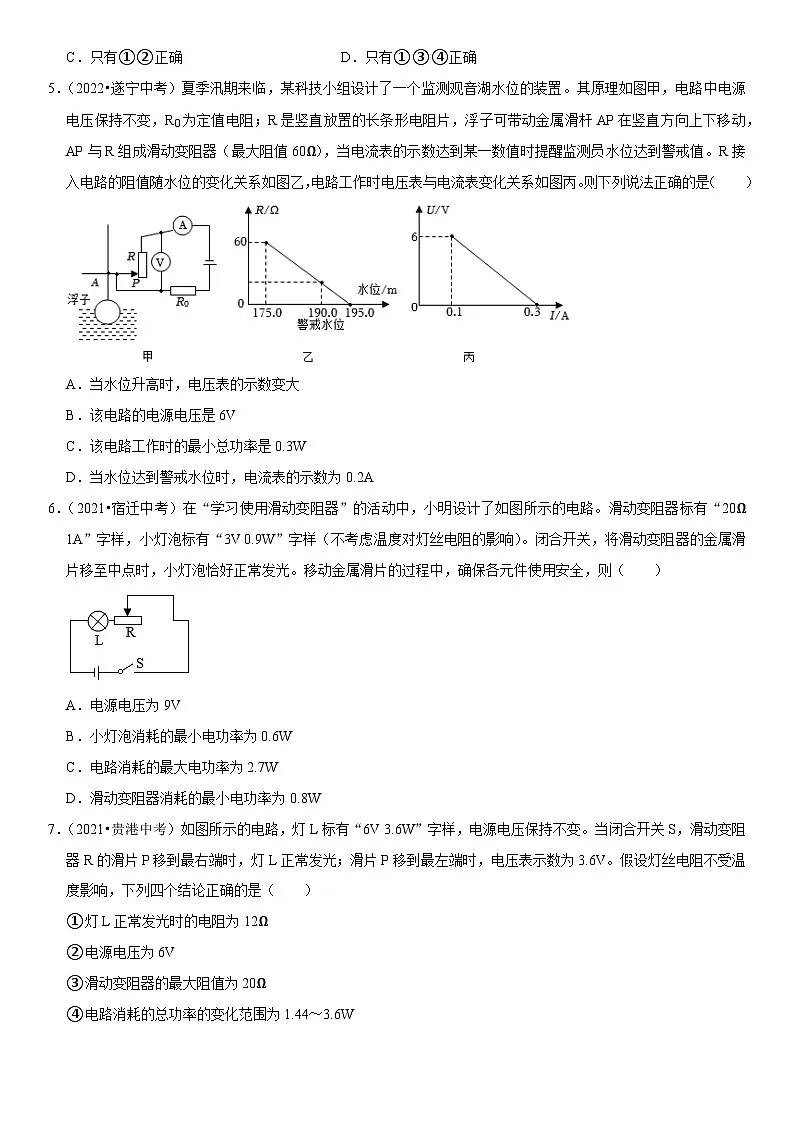

这是一份初中物理中考二轮复习-电学核心考点精讲+必刷题型练习（全国通用），文件包含专题07探究IUR关系原卷版docx、专题08测量未知电阻阻值原卷版docx、专题04电路安全与生活应用原卷版docx、专题09测量小灯泡的电功率原卷版docx、专题05电热器及其档位问题原卷版docx、专题06常规电学计算原卷版docx、专题01电路故障分析原卷版docx、专题02动态电路的定性分析原卷版docx、专题03动态电路的定量计算原卷版docx、专题04电路安全与生活应用解析版docx、专题06常规电学计算解析版docx、专题07探究IUR关系解析版docx、专题08测量未知电阻阻值解析版docx、专题09测量小灯泡的电功率解析版docx、专题05电热器及其档位问题解析版docx、专题03动态电路的定量计算解析版docx、专题02动态电路的定性分析解析版docx、专题01电路故障分析解析版docx等18份试卷配套教学资源，其中试卷共237页， 欢迎下载使用。

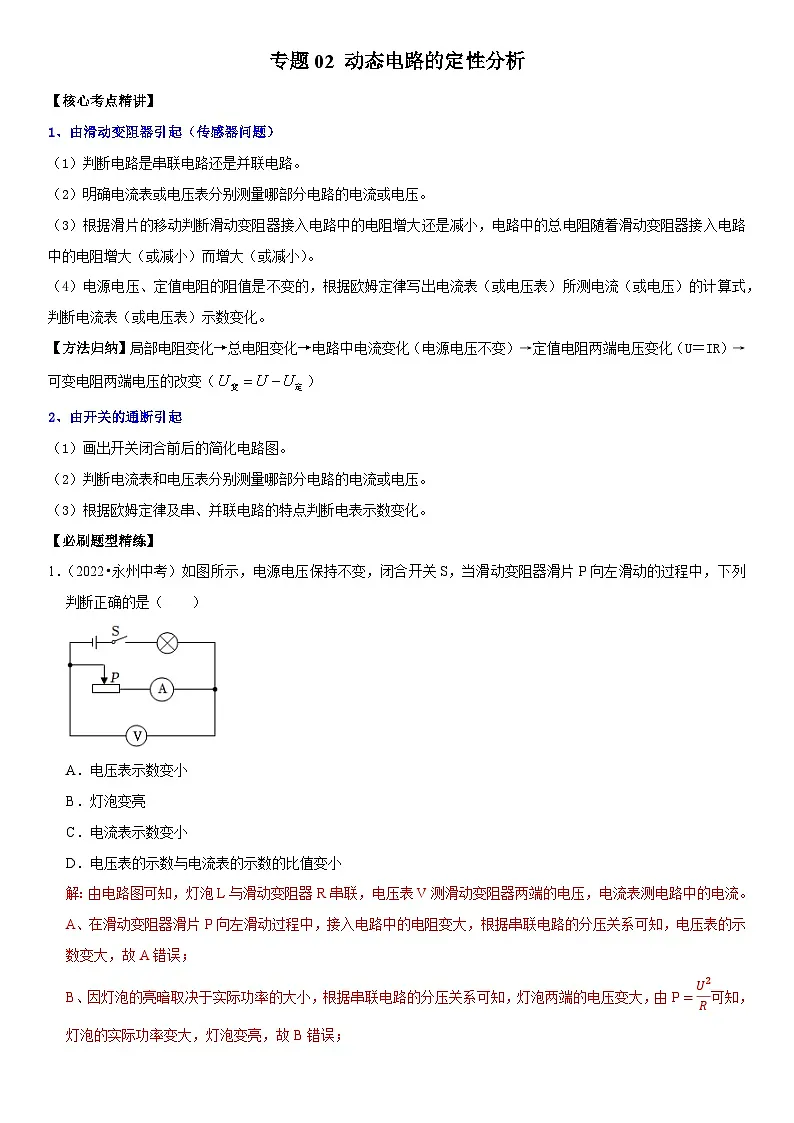

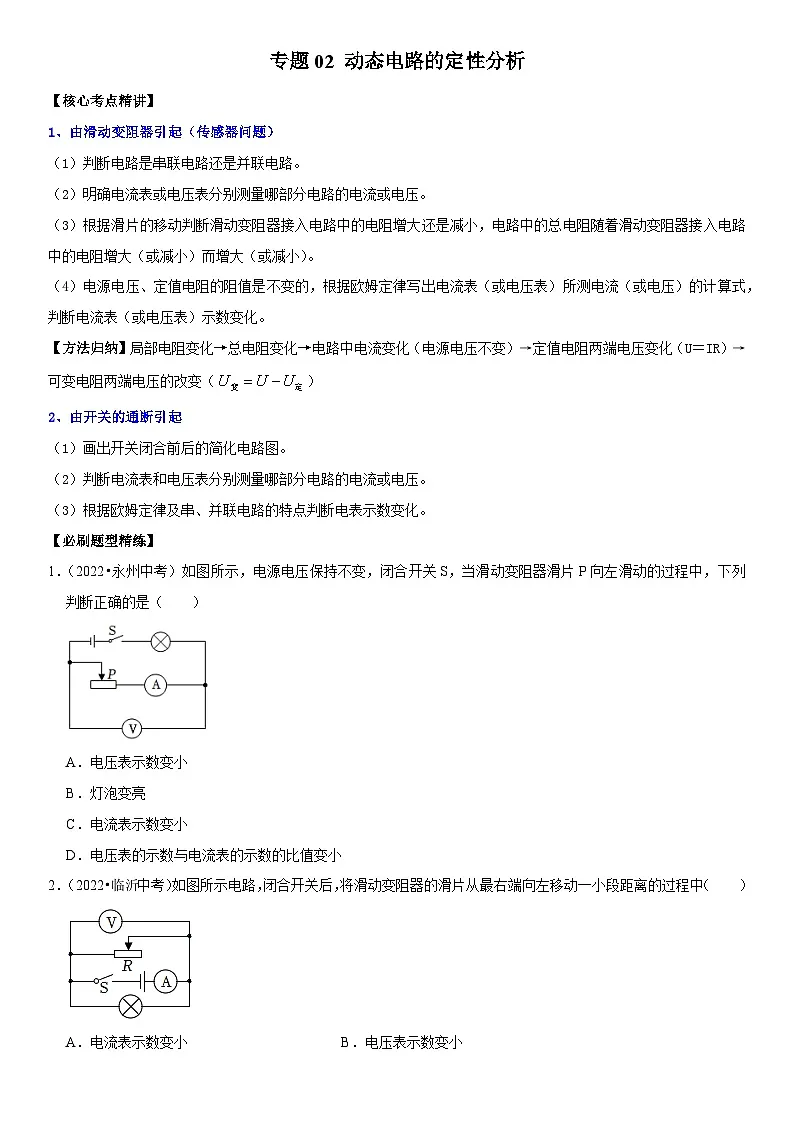

1、由滑动变阻器引起（传感器问题）
（1）判断电路是串联电路还是并联电路。
（2）明确电流表或电压表分别测量哪部分电路的电流或电压。
（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。
（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算式，判断电流表（或电压表）示数变化。
【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（）
2、由开关的通断引起
（1）画出开关闭合前后的简化电路图。
（2）判断电流表和电压表分别测量哪部分电路的电流或电压。
（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。
【必刷题型精练】
1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小

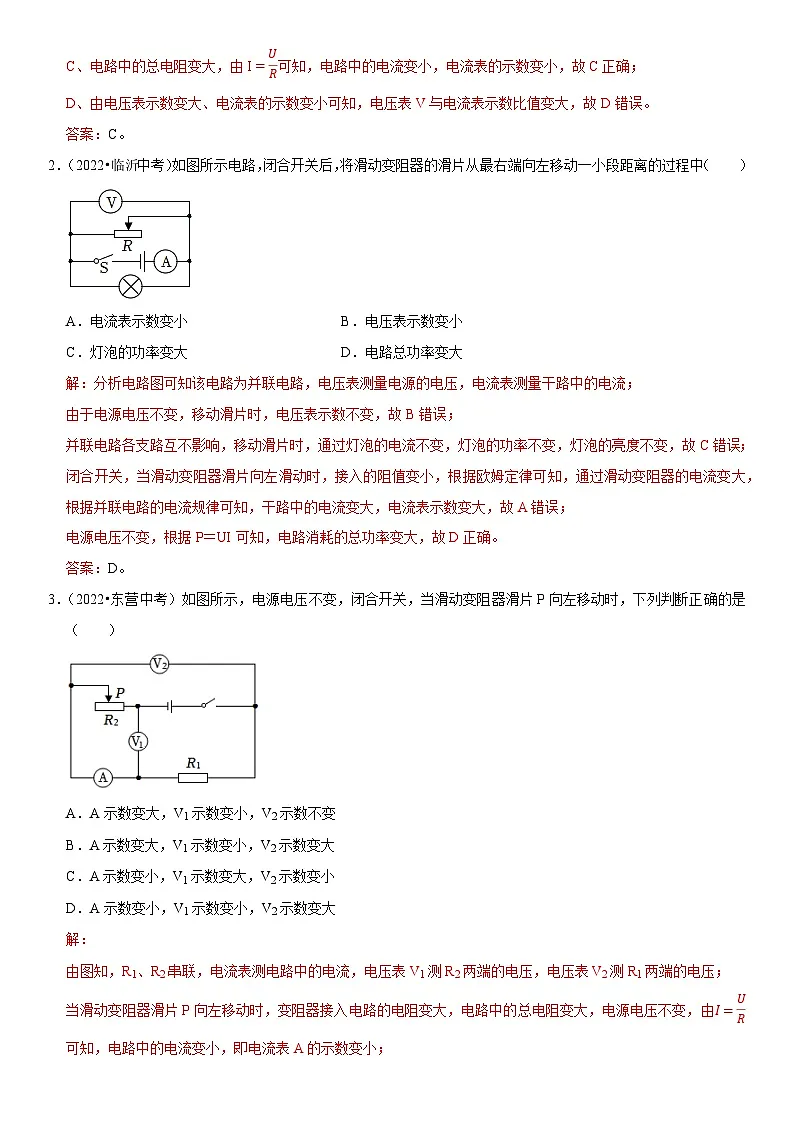

2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（ ）
A．电流表示数变小B．电压表示数变小
C．灯泡的功率变大D．电路总功率变大

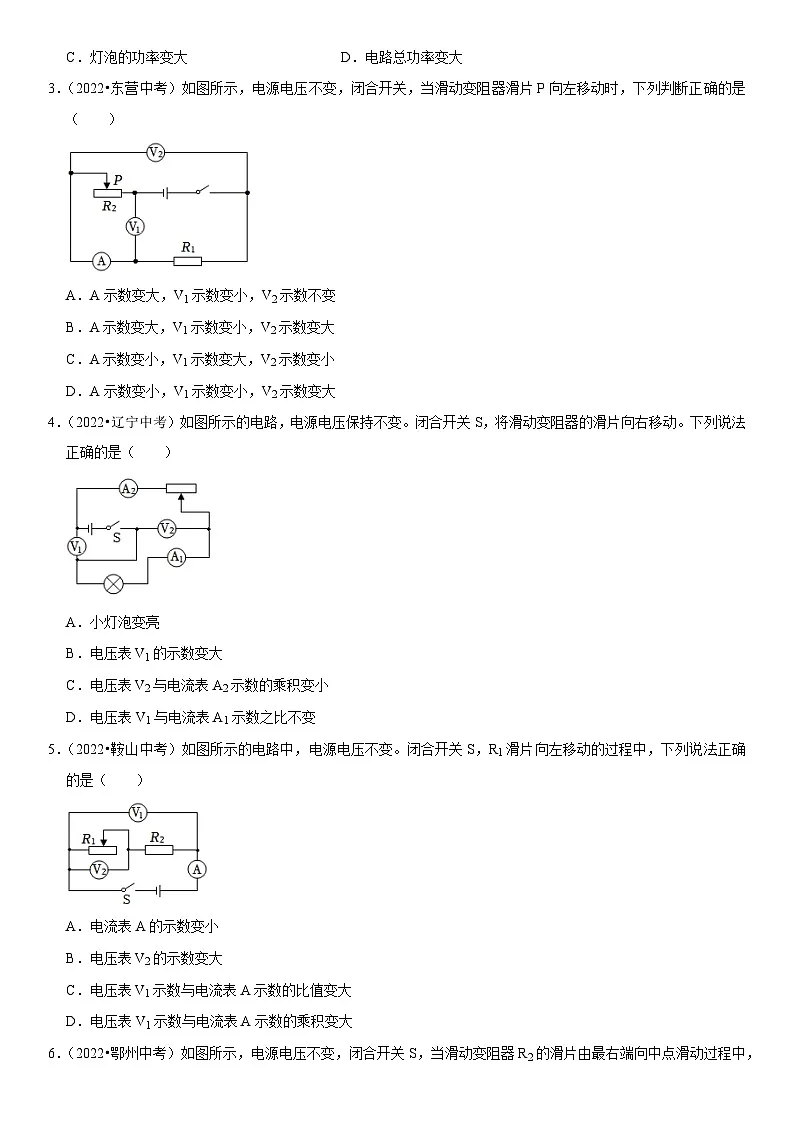

3．（2022•东营中考）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是（ ）
A．A示数变大，V1示数变小，V2示数不变
B．A示数变大，V1示数变小，V2示数变大
C．A示数变小，V1示数变大，V2示数变小
D．A示数变小，V1示数变小，V2示数变大

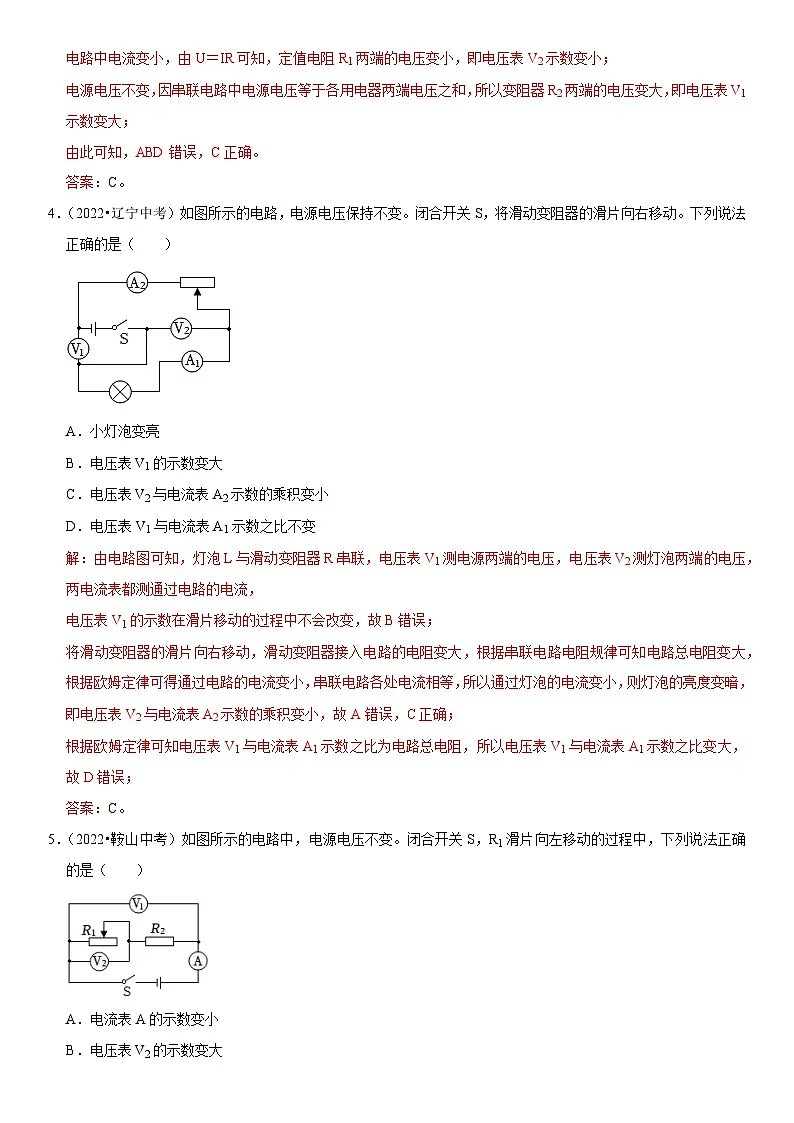

4．（2022•辽宁中考）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A．小灯泡变亮
B．电压表V1的示数变大
C．电压表V2与电流表A2示数的乘积变小
D．电压表V1与电流表A1示数之比不变
5．（2022•鞍山中考）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小
B．电压表V2的示数变大
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的乘积变大
6．（2022•鄂州中考）如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表A1示数不变
B．电压表示数变大，电流表A2示数变大
C．电压表示数不变，两个电流表示数的差不变
D．电压表示数变小，电压表与电流表A2示数的比值不变

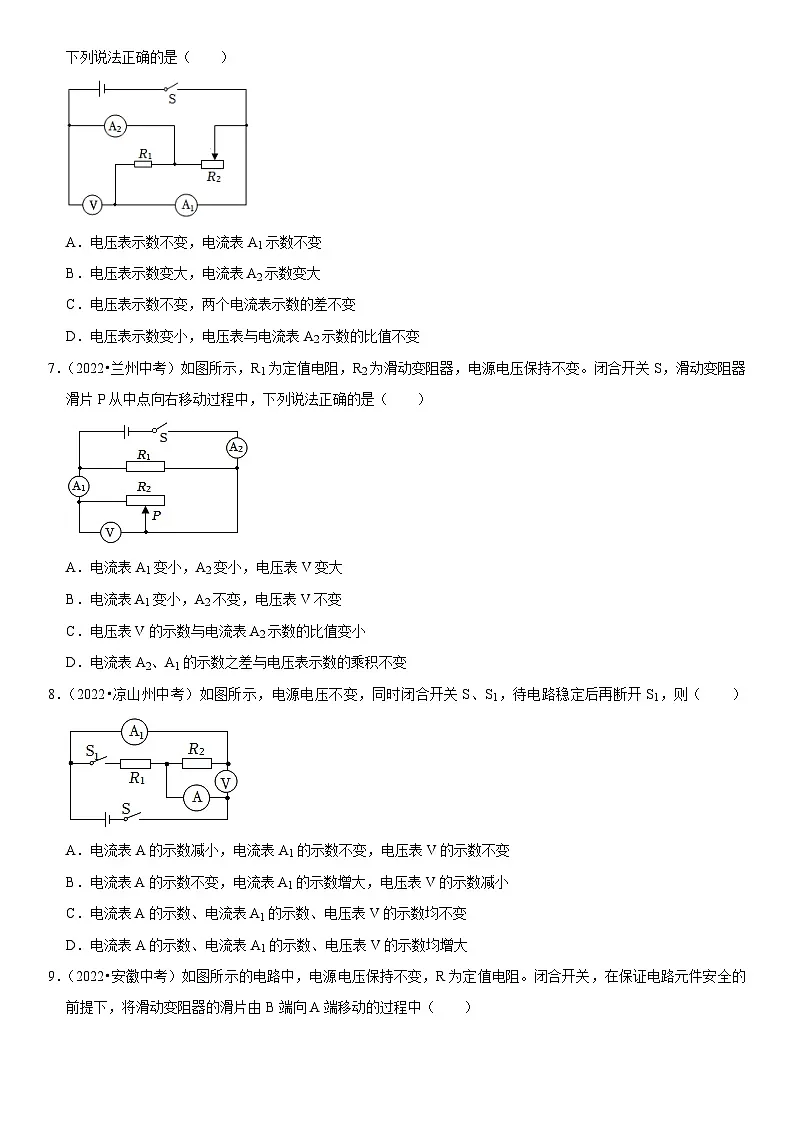

7．（2022•兰州中考）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）
A．电流表A1变小，A2变小，电压表V变大
B．电流表A1变小，A2不变，电压表V不变
C．电压表V的示数与电流表A2示数的比值变小
D．电流表A2、A1的示数之差与电压表示数的乘积不变
8．（2022•凉山州中考）如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（ ）
A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C．电流表A的示数、电流表A1的示数、电压表V的示数均不变
D．电流表A的示数、电流表A1的示数、电压表V的示数均增大
9．（2022•安徽中考）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
10．（2022•福建中考）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）
A．V1和V2示数不变，A示数变大
B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变
D．V2和A示数之比变小
11．（2022•贵港中考）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
12．（2022•黑龙江中考）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
13．（2022•营口中考）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
14．（2022•呼和浩特中考）如图所示电路，电源电压恒定。下列说法正确的是（ ）
A．只闭合K2时电流表示数大于只闭合K1、K3时电流表示数
B．只闭合K2时电压表示数大于只闭合K1、K3时电压表示数
C．只闭合K1、K3，当R2滑片向左移动时，R1的功率逐渐变大
D．只闭合K1、K3，当R2滑片向右移动时，电源总功率逐渐变大
15．（2022•青海中考）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数 （选填“变大”“不变”或“变小”），灯泡L1的亮度 （选填“变亮”“不变”或“变暗”）。
16．（2022•扬州中考）在如图所示的电路中，电源电压6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，电压表的示数为 V。当滑动变阻器的滑片P向左移动时，电流表A的示数 ，电压表示数与电流表A1示数的比值 （选填“变大”、“不变”或“变小”）。为确保电表安全，R2连入电路的阻值最小为 Ω。
17．（2022•辽宁中考）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将 （填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数 ，电流表示数 （以上两空均填“变大”“变小”或“不变”）。
18．（2022•沈阳中考）如图所示，电源电压保持不变，灯泡灯丝电阻保持不变，闭合开关后，将滑动变阻器的滑片P从中点向右移动的过程中，电压表的示数将 ，电流表A2与电流表A1的示数差 ，电路的总功率 （以上三空均选填“变大”、“变小”或“不变”）。
