专项四 动态电路分析-2023年中考物理真题分项汇编（全国通用）（原卷版）

这是一份专项四 动态电路分析-2023年中考物理真题分项汇编（全国通用）（原卷版），共5页。

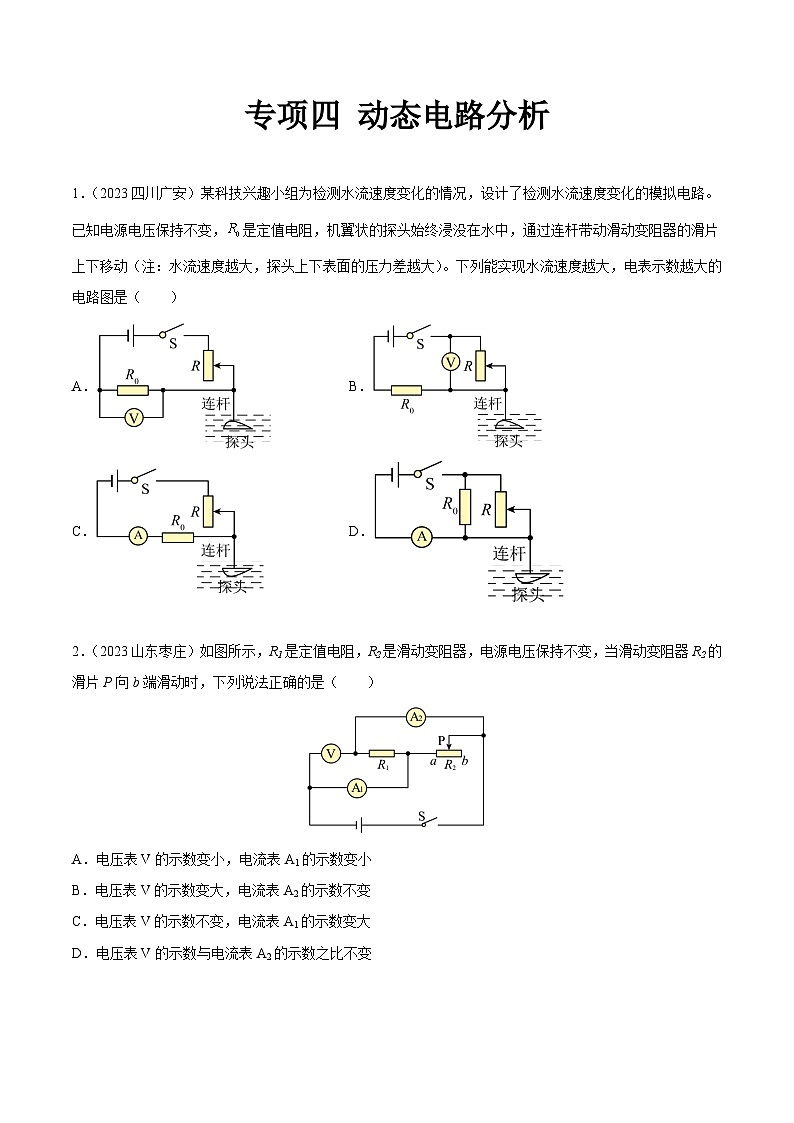

1．（2023四川广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A． B．
C． D．
2．（2023山东枣庄）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（ ）
A．电压表V的示数变小，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数不变
C．电压表V的示数不变，电流表A1的示数变大
D．电压表V的示数与电流表A2的示数之比不变

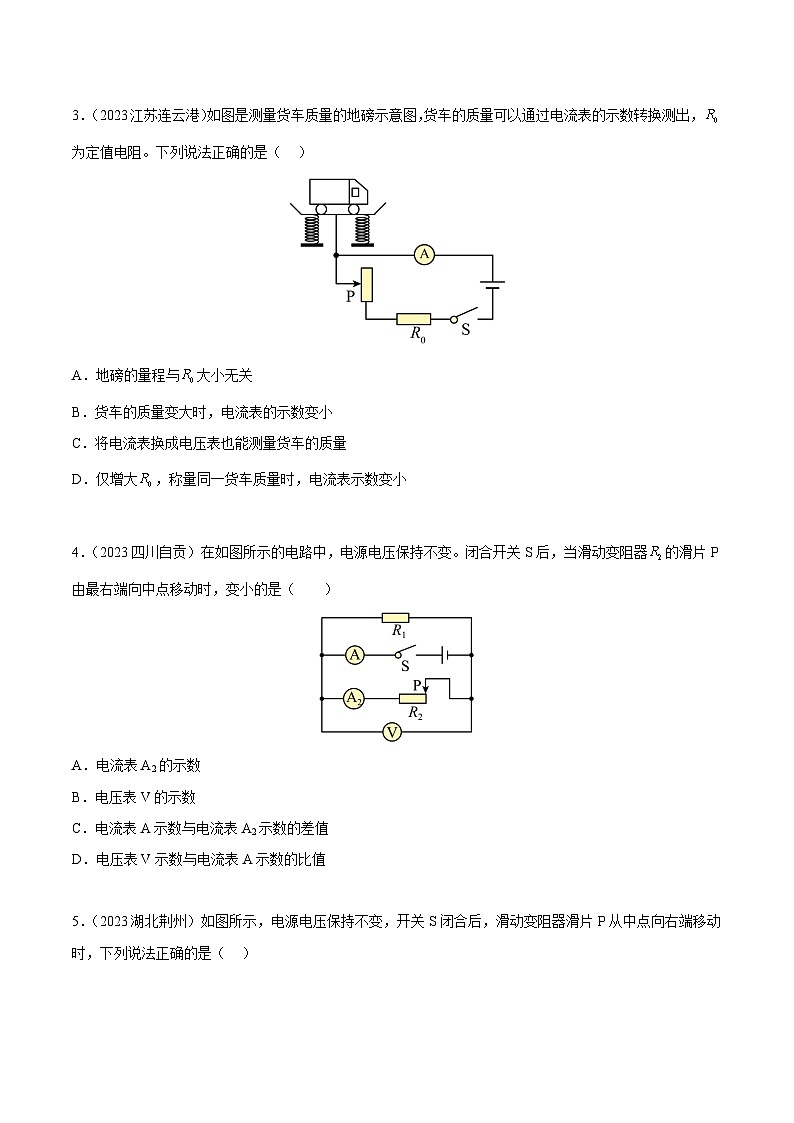

3．（2023江苏连云港）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）
A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
4．（2023四川自贡）在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P由最右端向中点移动时，变小的是（ ）
A．电流表A2的示数
B．电压表V的示数
C．电流表A示数与电流表A2示数的差值
D．电压表V示数与电流表A示数的比值
5．（2023湖北荆州）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（ ）
A．电压表V的示数变大，电流表A1示数变小
B．电压表V的示数不变，电流表A2示数变大
C．电压表V的示数与电流表A1的示数之比不变
D．电流表A2的示数与电流表A1的示数之差不变
6．（2023四川内江）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变
7．（2023安徽）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（ ）
A．电压表和电流表示数都变大
B．电压表示数变小，电流表示数变大
C．电压表和电流表示数都变小
D．电压表示数变大，电流表示数变小
8．（2023湖南怀化）如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
9．（2023湖北随州）某科技小组设计了一个地磅，地磅内部简化电路如图。其工作原理是车辆开上地磅会压缩弹簧（弹簧处于弹性限度内）引起滑片P移动，当电路的电流I≥I0（I0为某一定值）时，电路中电铃会发出警示声（电铃可视为一个小电阻），表明车辆超重了。圆圈处是电压表可反映车辆的重量，R0为保护电阻，电源电压不变。下列说法正确的是（ ）
A．车辆越重，弹簧的弹性势能越小
B．车辆越轻，电压表的示数越小
C．车辆越重，电压表的示数越小
D．当地磅上无车辆时，电路消耗的总功率最大
