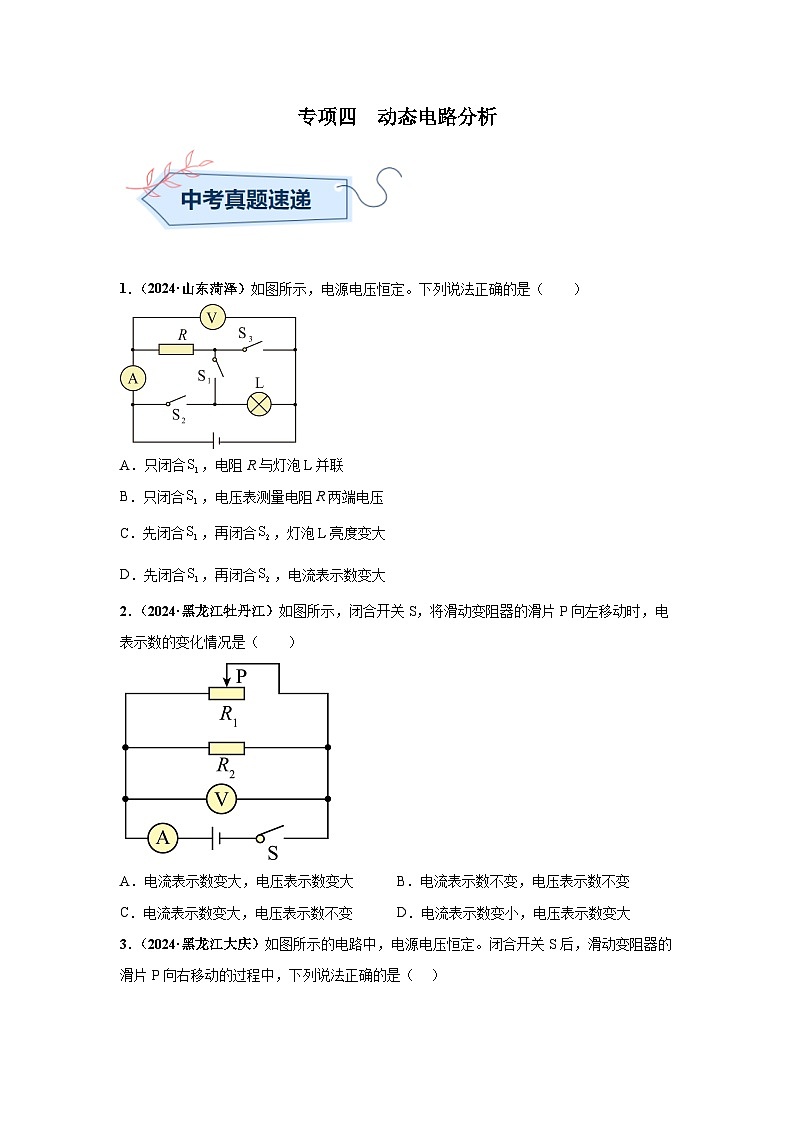

1．（2024·山东菏泽）如图所示，电源电压恒定。下列说法正确的是（ ）
A．只闭合，电阻R与灯泡L并联
B．只闭合，电压表测量电阻R两端电压
C．先闭合，再闭合，灯泡L亮度变大
D．先闭合，再闭合，电流表示数变大
【答案】C
【解析】AB．只闭合，电路依次经过电阻R与灯泡L回到负极，电阻R与灯泡L串联，电压表并联在电源两端，测电源电压，故AB错误；
CD．先闭合，电阻R与灯泡L串联，电流表测电路电流，有示数，再闭合，电阻R与电流表被短路，则电流表无示数，所以电流表示数变小，总电阻变小，根据，电路中电流变大，则灯泡L亮度变大，故C正确，D错误。
故选C。

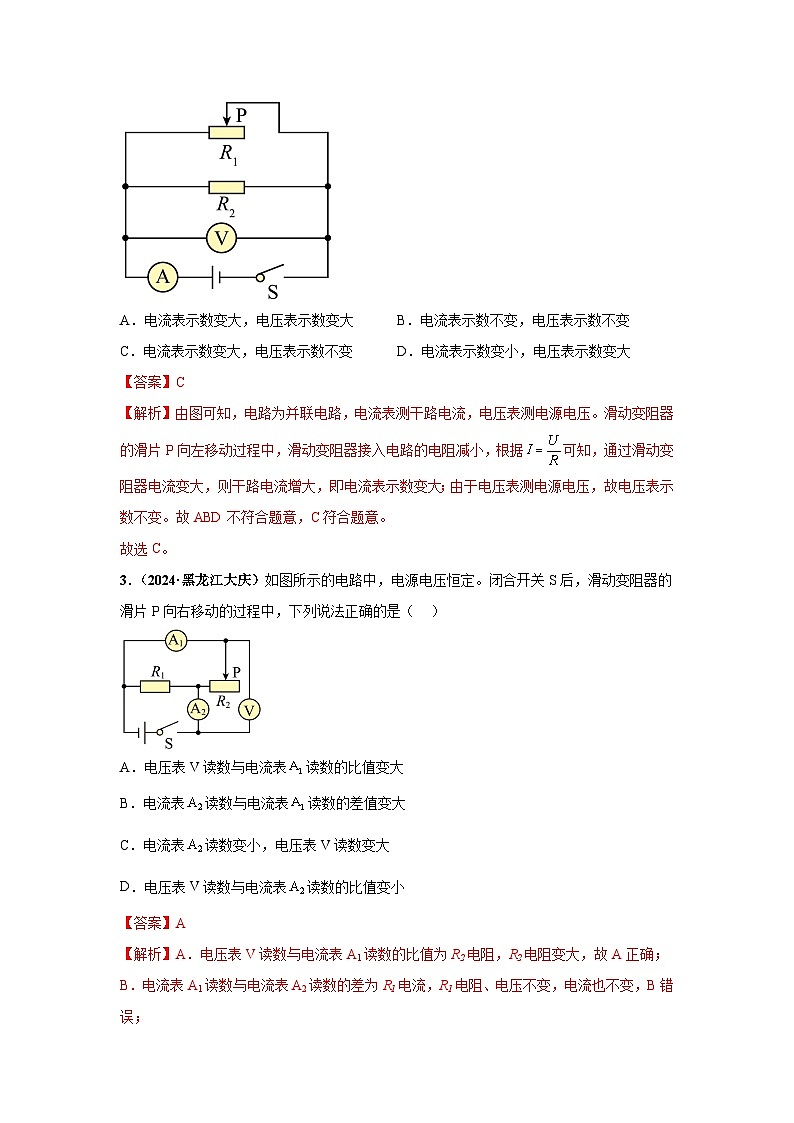

2．（2024·黑龙江牡丹江）如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（ ）
A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变
C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大
【答案】C
【解析】由图可知，电路为并联电路，电流表测干路电流，电压表测电源电压。滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据可知，通过滑动变阻器电流变大，则干路电流增大，即电流表示数变大；由于电压表测电源电压，故电压表示数不变。故ABD不符合题意，C符合题意。
故选C。
3．（2024·黑龙江大庆）如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V读数与电流表读数的比值变大
B．电流表读数与电流表读数的差值变大
C．电流表读数变小，电压表V读数变大
D．电压表V读数与电流表读数的比值变小
【答案】A
【解析】A．电压表V读数与电流表A1读数的比值为R2电阻，R2电阻变大，故A正确；
B．电流表A1读数与电流表A2读数的差为R1电流，R1电阻、电压不变，电流也不变，B错误；
CD．电阻R1与R2并联，滑动变阻器的滑片P向右移动的过程中电阻R2变大，电流表A2变小，电压表V示数不变；电压表V读数与电流表A2读数的比值变大，故CD错误。
故选A。
4．（2024·四川广元）小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（ ）
A．滑动变阻器接入电路的电阻变大，灯泡变暗B．电流表示数变大，电压表示数变小
C．电压表示数与电流表示数的比值变小D．可以将滑动变阻器滑片滑到最左端
【答案】C
【解析】A．如图所示，滑动变阻器和灯泡并联，滑动变阻器的滑片从右向左滑动的过程中，滑动变阻器的电阻在减小，滑动变阻器所在支路的电流变大，因为并联，小灯泡的电流、电压都不变，灯泡亮度不变，故A错误；
B．滑动变阻器和灯泡并联，电压表测电源电压，则电压表示数始终不变，滑动变阻器的电阻在减小，滑动变阻器所在支路的电流变大，则总电流变大，故B错误；
C．电压表示数始终不变，总电流变大，电流表示数变大，电压表示数与电流表示数的比值变小，故C正确；
D．将滑动变阻器滑片滑到最左端，会造成电路短路，所以不能将滑动变阻器滑片滑到最左端，故D错误。
故选C。
5．（2024·山东济宁）图中，小灯泡、的额定电压相同。闭合开关后，发现比亮，下列分析正确的是（ ）
A．的额定功率比的额定功率大
B．两端电压比两端电压小
C．的电阻比的电阻大
D．通过的电流比通过的电流小
【答案】C
【解析】AC．开关闭合后，L1比L2亮，则说明L1的实际功率大于L2的实际功率，由于L1、L2两灯串联在电路中，所以通过L1、L2的电流相等，由可知灯L1的阻值大于灯L2的阻值，小灯泡、的额定电压相同，由可知，L1的额定功率比L2的额定功率小，故A错误，C正确；
BD．由于L1、L2两灯串联在电路中，所以通过L1、L2的电流相等，由可知灯L1的阻值大于灯L2的阻值，由U=IR可知两端电压比两端电压大，故BD错误。
故选C。

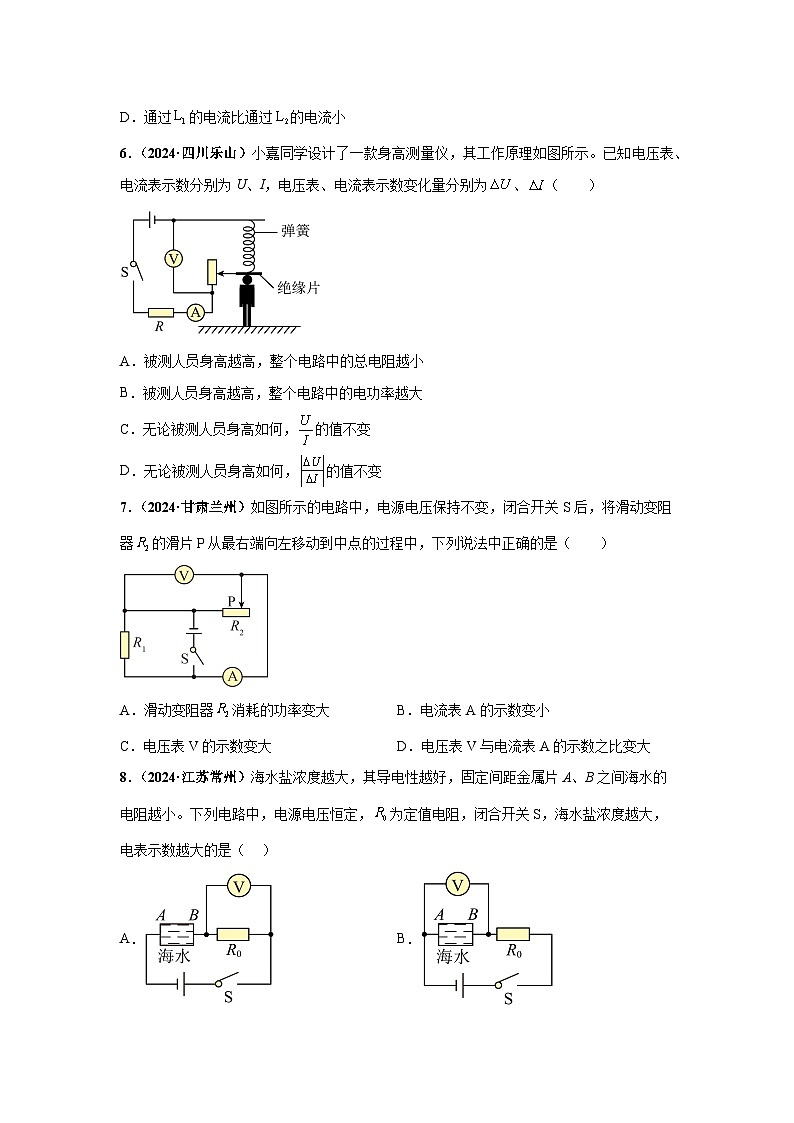

6．（2024·四川乐山）小嘉同学设计了一款身高测量仪，其工作原理如图所示。已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为、（ ）
A．被测人员身高越高，整个电路中的总电阻越小
B．被测人员身高越高，整个电路中的电功率越大
C．无论被测人员身高如何，的值不变
D．无论被测人员身高如何，的值不变
【答案】D
【解析】AB．由电路图可知，闭合开关S，R与变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；由图可知，身高越高时，变阻器接入电路中的电阻越大，根据欧姆定律可知电路中的电流的越小，由P=UI可知整个电路消耗的电功率越小，故AB错误；
C．身高越高，滑动变阻器的滑片向上移动的距离越大，变阻器接入电路中的电阻越大，由可知电压表示数与电流表示数的比值等于变阻器的阻值，所以电压表示数与电流表示数的比值越大，故C错误；
D．由于电源电压不变，所以变阻器两端电压的变化量等于定值电阻R两端电压的变化量，所以的值等于R的阻值，不变，故D正确。
故选D。
7．（2024·甘肃兰州）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P从最右端向左移动到中点的过程中，下列说法中正确的是（ ）
A．滑动变阻器消耗的功率变大B．电流表A的示数变小
C．电压表V的示数变大D．电压表V与电流表A的示数之比变大
【答案】A
【解析】由电路图可知，定值电阻和滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压；
AB．将滑动变阻器的滑片P从最右端向左移动到中点的过程中，滑动变阻器连入电路中的电阻变小，所以通过滑动变阻器的电流变大，即电流表示数变大，由于定值电阻和滑动变阻器并联，所以滑动变阻器两端电压不变，根据可知，滑动变阻器消耗的功率变大，故A正确，B错误；
C．电压表测量电源电压，电源电压不变，则电压表示数不变，故C错误；
D．电压表V与电流表A的示数之比等于滑动变阻器连入电路的阻值，由于滑动变阻器连入电路的电阻变小，所以电压表V与电流表A的示数之比变小，故D错误。
故选A。
8．（2024·江苏常州）海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（ ）
A．B．
C．D．
【答案】A
【解析】AB．由题意可知，金属片A、B之间海水与定值电阻R0串联，海水盐浓度越大，固定间距金属片A、B之间海水的电阻越小，根据串联电电路电压分配关系可知得，R0两端的电压越大，金属片A、B两端的电压越小，故A符合题意，B不符合题意；
C．由图可知，电压表测电源电压，由于电源电压恒定，电压表不变，故C不符合题意；
D．由图可知，金属片A、B之间海水与R0并联，电流表测R0的电流，由于电源电压恒定，由可知，定值电阻R0的电流不变，故D不符合题意。
故选A。
9．（2024·内蒙古包头）许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，和为加热电阻．下列分析正确的是（ ）
A．除雾状态，电路中只有工作B．除霜状态，电路中只有工作
C．除雾状态，电路的总电流最大D．除霜状态，电路的总功率最大
【答案】D
【解析】AC．当开关S闭合，S1断开时，电路中只有R2工作，此时电路中的总电阻最大，总电流最小，总功率最小，后视镜处于“低温”除雾状态，故A、C错误；
BD．当开关S、S1均闭合时，电路中R1与R2并联，此时电路中的总电阻最小，总电流最大，总功率最大，后视镜处于“高温”除霜状态，故B错误，D正确。
故选D。
10．（2024·山东聊城）（多选）小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片P与物体M可一起移动，当物体M相对导轨向后移动时，电表示数增大；当物体M相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是（ ）
A．B．
C．D．
【答案】AD
【解析】A．图中电压表测的是滑动变阻器滑片P右侧电阻丝的电压，滑片P与物体M向前移时，滑片P右侧电阻丝电阻变小，电压表示数变小，滑片P与物体M向后移时，滑片P右侧电阻丝电阻变大，电压表示数变大，故A符合题意；
B．图中电压表测的是滑动变阻器滑片P左侧电阻丝的电压，滑片P与物体M向前移时，滑片P左侧电阻丝电阻变大，电压表示数变大，滑片P与物体M向后移时，滑片P左侧电阻丝电阻变小，电压表示数变小，故B不符合题意；
C．图中电流表与滑动变阻器滑片P右侧电阻丝串联接入电路，滑片P与物体M向前移时，滑片P右侧电阻丝电阻变小，电流表示数变大，滑片P与物体M向后移时，滑片P右侧电阻丝电阻变大，电流表示数变小，故C不符合题意；
D．图中电流表与滑动变阻器滑片P左侧电阻丝串联接入电路，滑片P与物体M向前移时，滑片P左侧电阻丝电阻变大，电流表示数变小，滑片P与物体M向后移时，滑片P左侧电阻丝电阻变小，电流表示数变大，故D符合题意。
故选AD。
11．（2024·黑龙江哈尔滨）（多选）如图所示的电路中，电源电压恒为9V，灯泡L标有“6V 6W”，滑动变阻器标有“30Ω 2A”，下列说法正确的是（ ）
A．灯泡正常发光时的电阻为6Ω
B．电路中的电流不超过2A时，电路一定是安全的
C．当灯泡正常发光时，滑动变阻器的电功率为9W
D．当滑动变阻器的滑片P向右滑动时，小灯泡变暗
【答案】AD
【解析】A．灯泡正常发光时的电阻为
故A正确；
BC．图中灯泡和变阻器串联，灯泡正常发光时的电流
通过变阻器的最大电流是2A，由串联电路电流的规律可知通过电路的最大电流是1A，当灯泡正常发光时，通过电路的电流是1A，变阻器两端的电压
U滑=U-UL=9V-6V=3V
滑动变阻器的电功率为
P滑=U滑I滑=3V×1A=3W
故BC错误；
D．当滑动变阻器的滑片P向右滑动时，变阻器连入电路的电阻变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，小灯泡变暗，故D正确。
故选AD。
12．（2024·宁夏）某科技创新小组设计的体重计电路原理图如图所示，其中R为压敏电阻，其阻值随压力的增大而减小，是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是( )
A．电流表示数减小
B．电压表示数减小
C．电压表示数与电流表示数的比值增大
D．电路消耗的总功率增大
选择理由：
【答案】 ①D ②见解析
【解析】[1]AD．R为压敏电阻，其阻值随压力的增大而减小，所以当平板受到的压力增大时，R的阻值减小，电路中的总电阻减小，当电源电压一定时，由欧姆定律表达式可知，电路中电流增大，由P=UI可得电路中的总功率增大，故A错误，D正确；
B．当平板受到的压力增大时，R的阻值减小，由串联分压特点可知，R两端电压减小，R0两端电压增大，由于电压表测量R0两端电压，所以电压表示数增大，故B错误；
C．由于电压表测量R0两端电压，电流表测量通过R0的电流，所以电压表示数与电流表示数的比值为R0的阻值，由于R0的阻值不变，所以电压表示数与电流表示数的比值不变，故C错误。
故选D。
[2]R为压敏电阻，其阻值随压力的增大而减小，所以当平板受到的压力增大时，R的阻值减小，电路中的总电阻减小，当电源电压一定时，由可知，电路中电流增大，由可得电路中的总功率增大，故选D。
