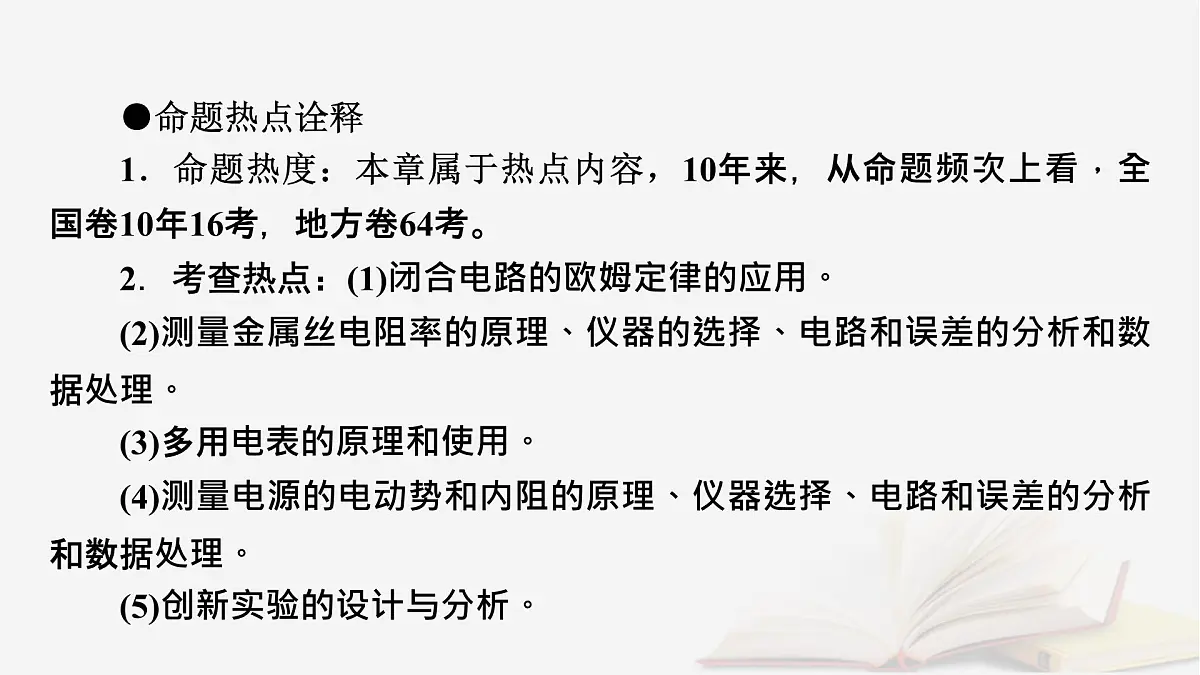

●命题热点诠释1．命题热度：本章属于热点内容，10年来，从命题频次上看，全国卷10年16考，地方卷64考。2．考查热点：(1)闭合电路的欧姆定律的应用。(2)测量金属丝电阻率的原理、仪器的选择、电路和误差的分析和数据处理。(3)多用电表的原理和使用。(4)测量电源的电动势和内阻的原理、仪器选择、电路和误差的分析和数据处理。(5)创新实验的设计与分析。

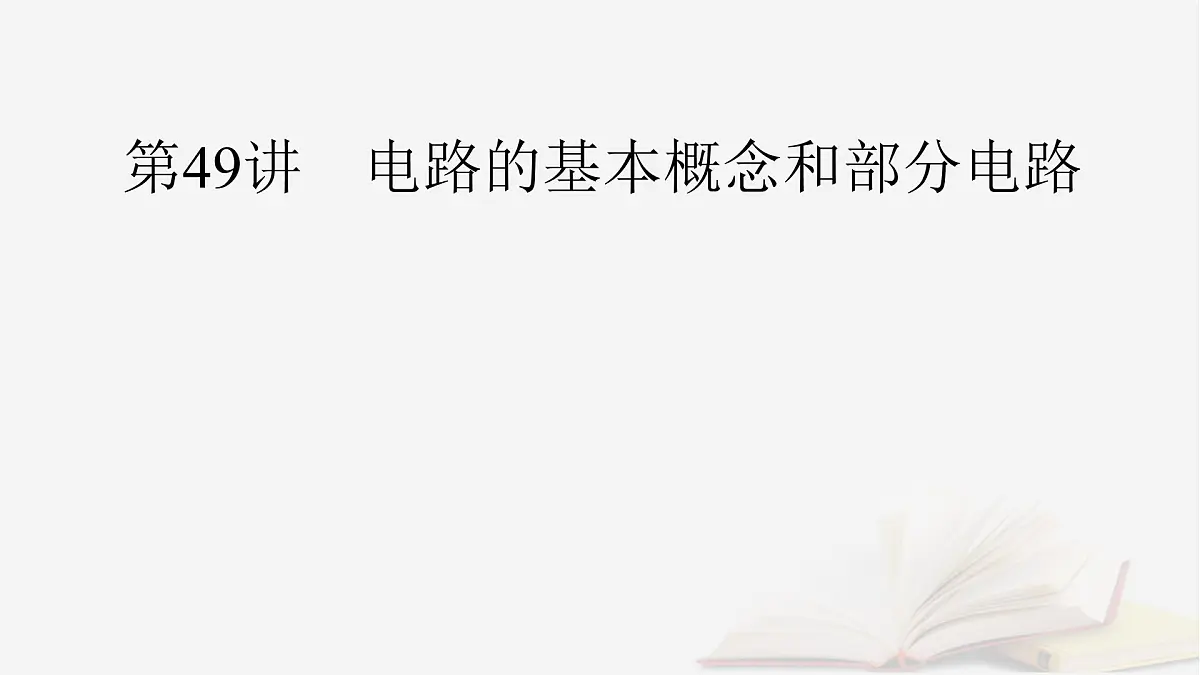

第49讲　电路的基本概念和部分电路

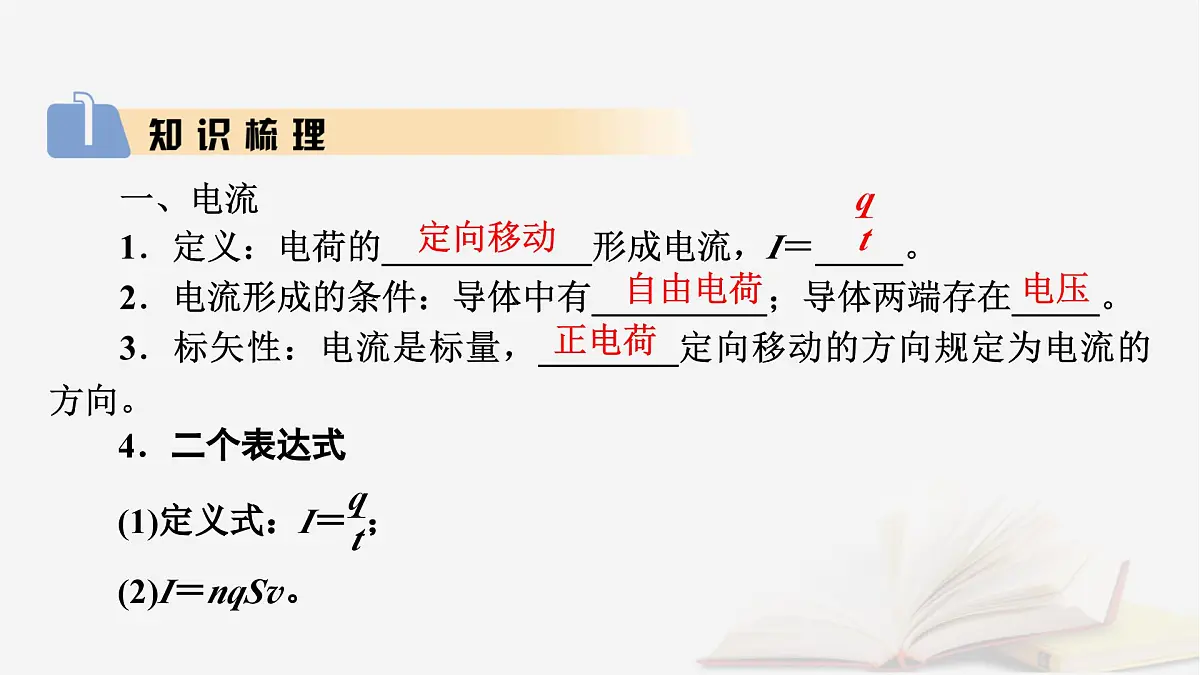

一、电流1．定义：电荷的____________形成电流，I＝_____。2．电流形成的条件：导体中有__________；导体两端存在_____。3．标矢性：电流是标量，________定向移动的方向规定为电流的方向。

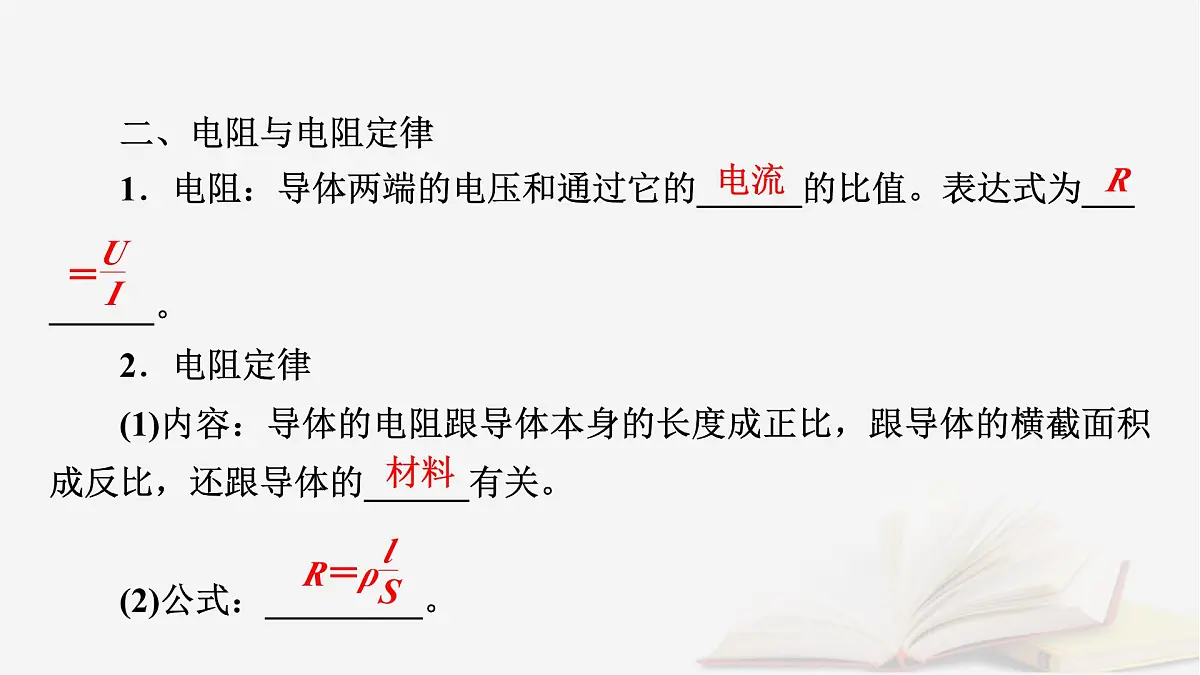

二、电阻与电阻定律1．电阻：导体两端的电压和通过它的______的比值。表达式为_________。2．电阻定律(1)内容：导体的电阻跟导体本身的长度成正比，跟导体的横截面积成反比，还跟导体的______有关。(2)公式：_________。

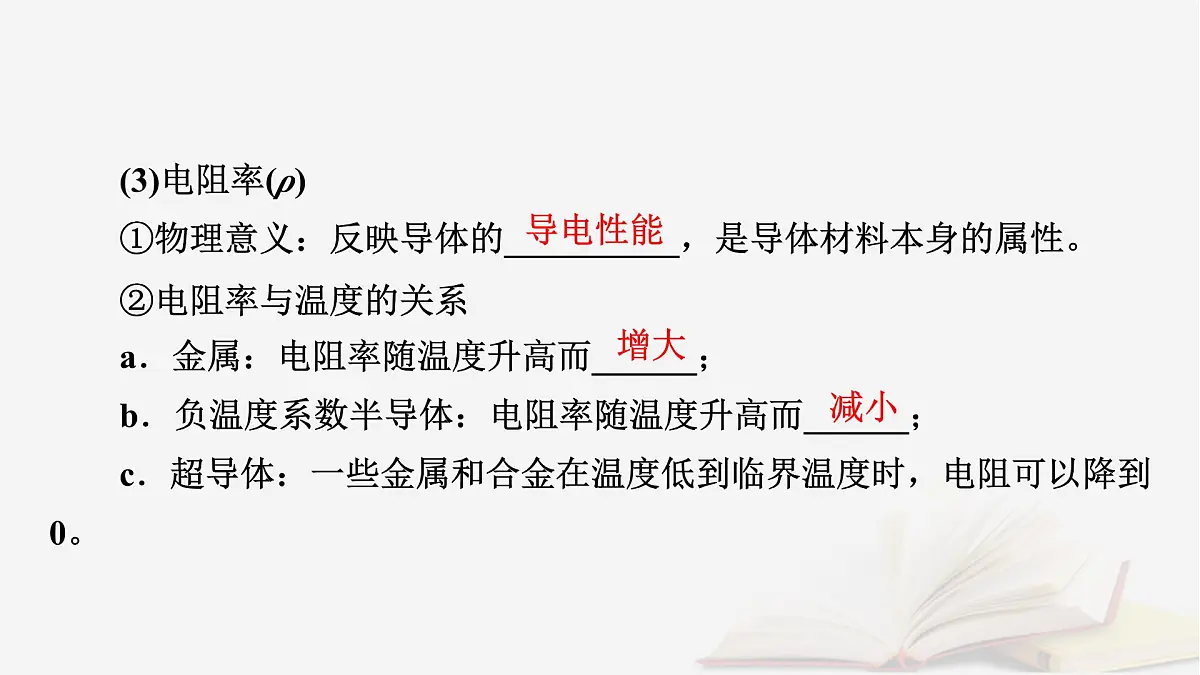

(3)电阻率(ρ)①物理意义：反映导体的__________，是导体材料本身的属性。②电阻率与温度的关系a．金属：电阻率随温度升高而______；b．负温度系数半导体：电阻率随温度升高而______；c．超导体：一些金属和合金在温度低到临界温度时，电阻可以降到0。
三、部分电路的欧姆定律和伏安特性曲线1．内容：导体中的电流I跟导体两端的电压U成正比，跟它的电阻R成反比。2．适用条件：适用于金属导体和电解液，__________和_______元件不适用。3．表达式：______(说明：这是电流的决定式)。
4．对U－I图像和I－U图像的理解(如图甲、乙所示)(1)图线a、e、d、f表示线性元件，b、c表示非线性元件。(2)图线b的斜率不断变小，电阻不断变小；图线c的斜率不断变大，电阻不断变小。
(3)图中Ra____Re，Rd____Rf。(均选填“>”“IR，欧姆定律不适用，大部分电能转化为机械能。②当电动机通电但卡住不转动时：电动机电路可以看成纯电阻电路，欧姆定律仍适用，电能全部转化为内能。
3．电动机的三个功率及关系(1)输入功率：P总＝P入＝UI。(2)输出功率：电动机做有用功的功率，也叫机械功率。(3)热功率：P热＝I2r。(4)三者关系：P总＝P出＋P热。
►考向1　纯电阻电路　电功和电功率问题(2022·江苏高考)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2 Ω，R2＝3 Ω，R3＝2 Ω，R4＝4 Ω，电源电动势E＝12 V，内阻不计。四个灯泡中消耗功率最大的是(　　)A．R1 B．R2 C．R3 D．R4[答案]　A
►考向2　非纯电阻电路电功和电热的关系
【跟踪训练】一车载加热器(额定电压为24 V)发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为Pab、Pac、Pbc，则(　　) A．Pab>Pbc　　　　　　　B．Pab＝PacC．Pac>Pbc D．Pab
