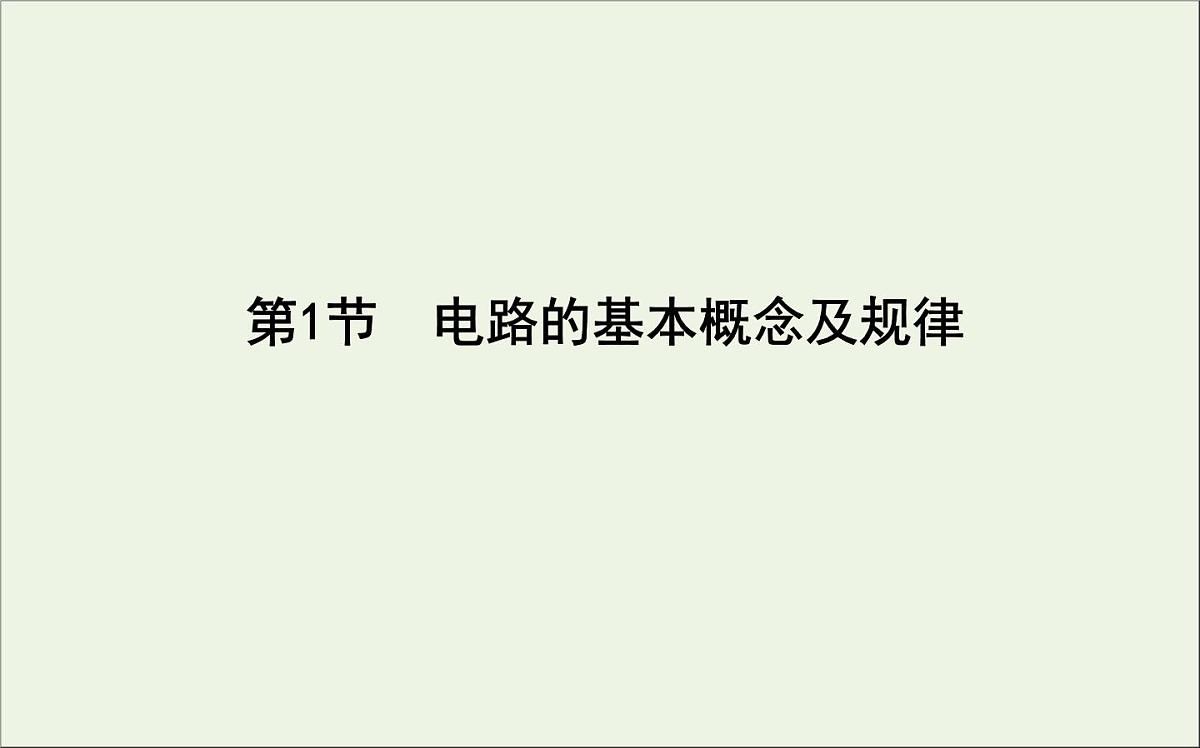

第1节　电路的基本概念及规律
一、电流　电阻定律1.电流的形成(1)电源:把 由正极搬运到负极的装置,使正、负极间维持一定的 .(2)恒定电场:在电源正、负极周围空间,由电源、导线等电路元件 形成的稳定的电场,它的基本性质与静电场 .(3)电流—

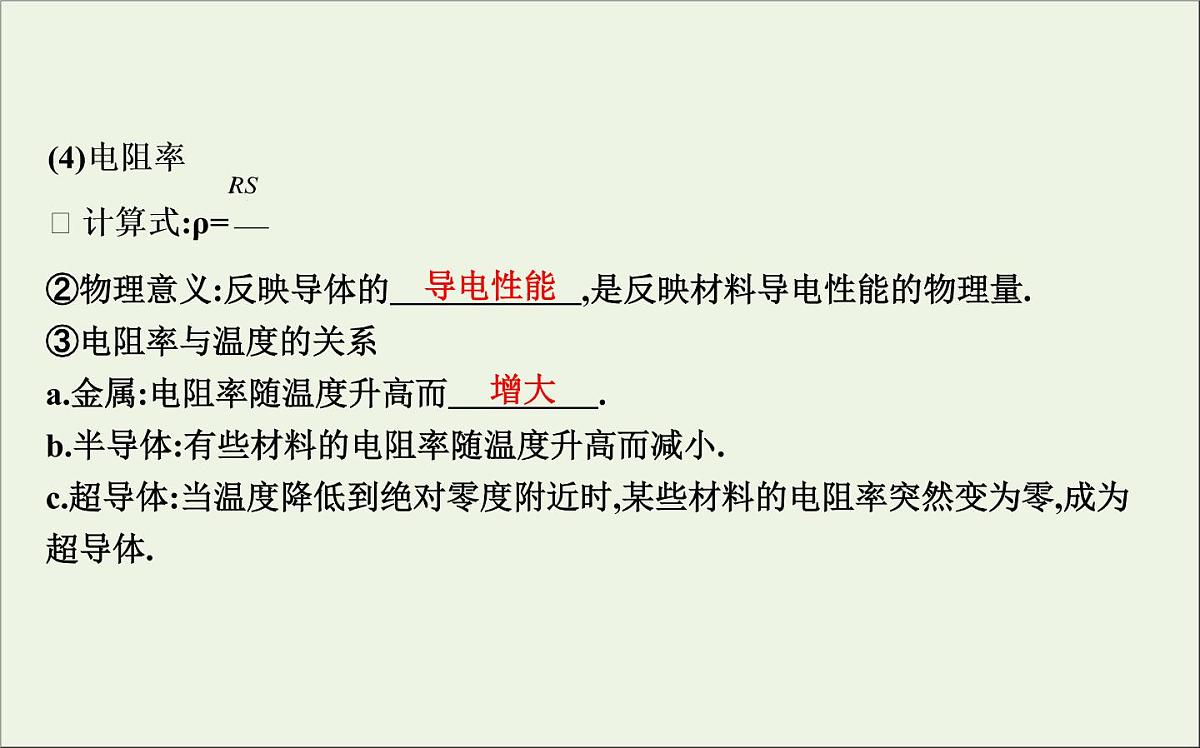

②物理意义:反映导体的 ,是反映材料导电性能的物理量.③电阻率与温度的关系a.金属:电阻率随温度升高而 .b.半导体:有些材料的电阻率随温度升高而减小.c.超导体:当温度降低到绝对零度附近时,某些材料的电阻率突然变为零,成为超导体.

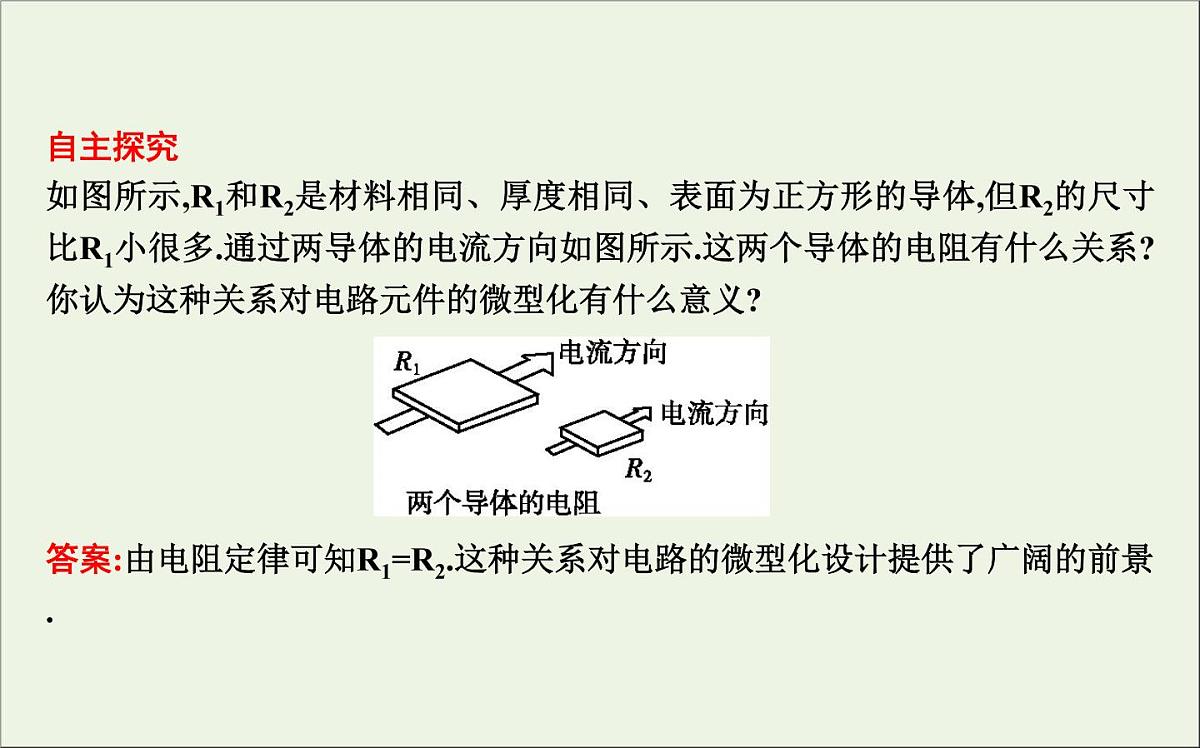

自主探究如图所示,R1和R2是材料相同、厚度相同、表面为正方形的导体,但R2的尺寸比R1小很多.通过两导体的电流方向如图所示.这两个导体的电阻有什么关系?你认为这种关系对电路元件的微型化有什么意义?答案:由电阻定律可知R1=R2.这种关系对电路的微型化设计提供了广阔的前景.

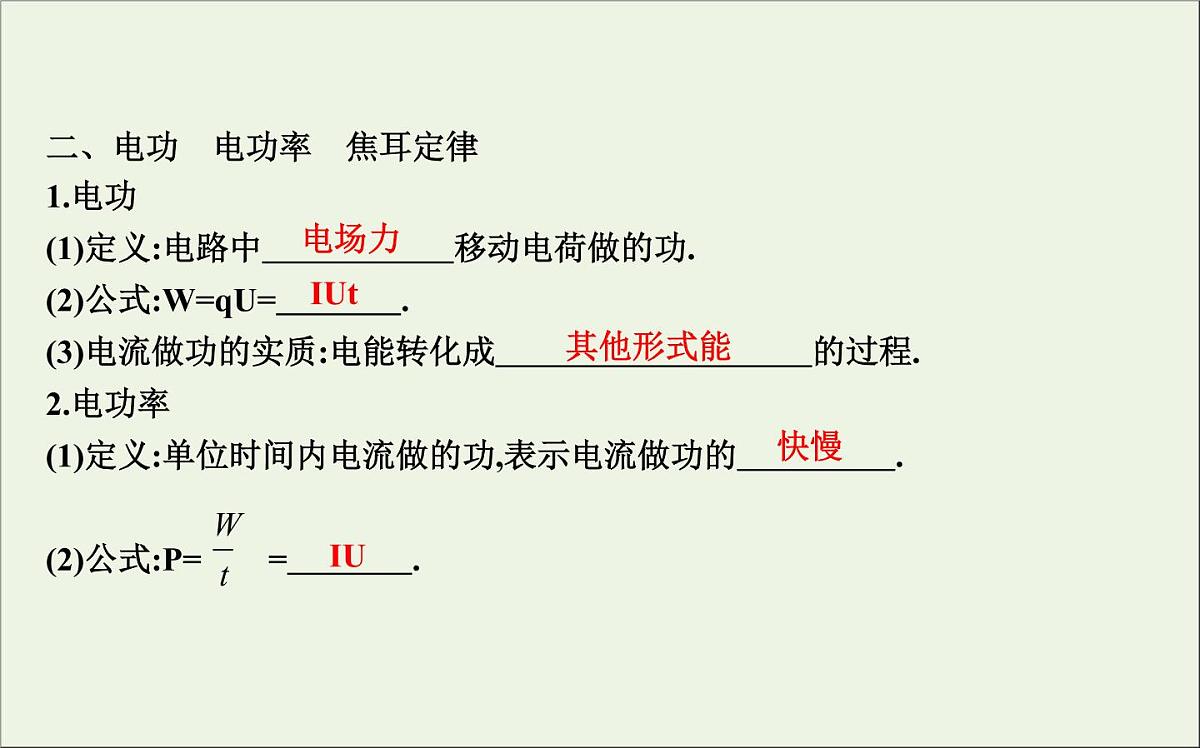

二、电功　电功率　焦耳定律1.电功(1)定义:电路中 移动电荷做的功.(2)公式:W=qU= .(3)电流做功的实质:电能转化成 的过程.2.电功率(1)定义:单位时间内电流做的功,表示电流做功的 .(2)公式:P= = .
3.焦耳定律(1)电热:电流流过导体时产生的 .(2)公式:Q= .
自主探究试证明:(1)n个相同的电阻并联,总电阻为一个电阻的n分之一.(2)若干不同的电阻并联,总电阻小于其中最小的电阻.
解析:导体的电阻率由材料本身的性质决定,并随温度的变化而变化;导体的电阻与导体本身的长度、横截面积及电阻率有关,与导体两端电压及导体中电流的大小无关,选项A,B,C错误;电阻率反映材料的导电性能,与温度有关,选项D正确.
3.电阻R1的阻值为6 Ω,与电阻R2并联后接入电路中,通过它们的电流之比I1∶I2=2∶3,则R2的阻值和总电阻的阻值分别是(　 　)A.4 Ω;2.4 ΩB.4 Ω;3.6 ΩC.9 Ω;3.6 ΩD.9 Ω;4.5 Ω
考点二　电阻　电阻定律的应用1.电阻与电阻率的关系
[例2] 两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后绞合起来,然后给它们分别加上相同电压后,则在相同时间内通过它们的电荷量之比为(　 　)A.1∶4B.1∶8C.1∶16D.16∶1
规律总结导体变形后电阻的分析方法某一导体的形状改变后,讨论其电阻变化应抓住以下三点:(1)导体的电阻率不变.(2)导体的体积不变,由V=lS可知l与S成反比.
题组训练 1.(电阻定律的理解)如图所示,厚薄均匀的矩形金属薄片边长为ab=10 cm,bc=5 cm,当将C与D接入电压恒为U的电路时,电流为2 A,若将A与B接入电压恒为U的电路中,则电流为(　 　)A.0.5 AB.1 AC.2 AD.4 A
2.应用伏安特性曲线的几点注意(1)由于导体的导电性能不同,所以不同的导体对应不同的伏安特性曲线.(2)伏安特性曲线上每一点的电压坐标与电流坐标的比值,对应这一状态下的电阻.(3)伏安特性曲线为直线时图线的斜率表示电阻的倒数,斜率越大,电阻越小,故图(甲)中Ra
