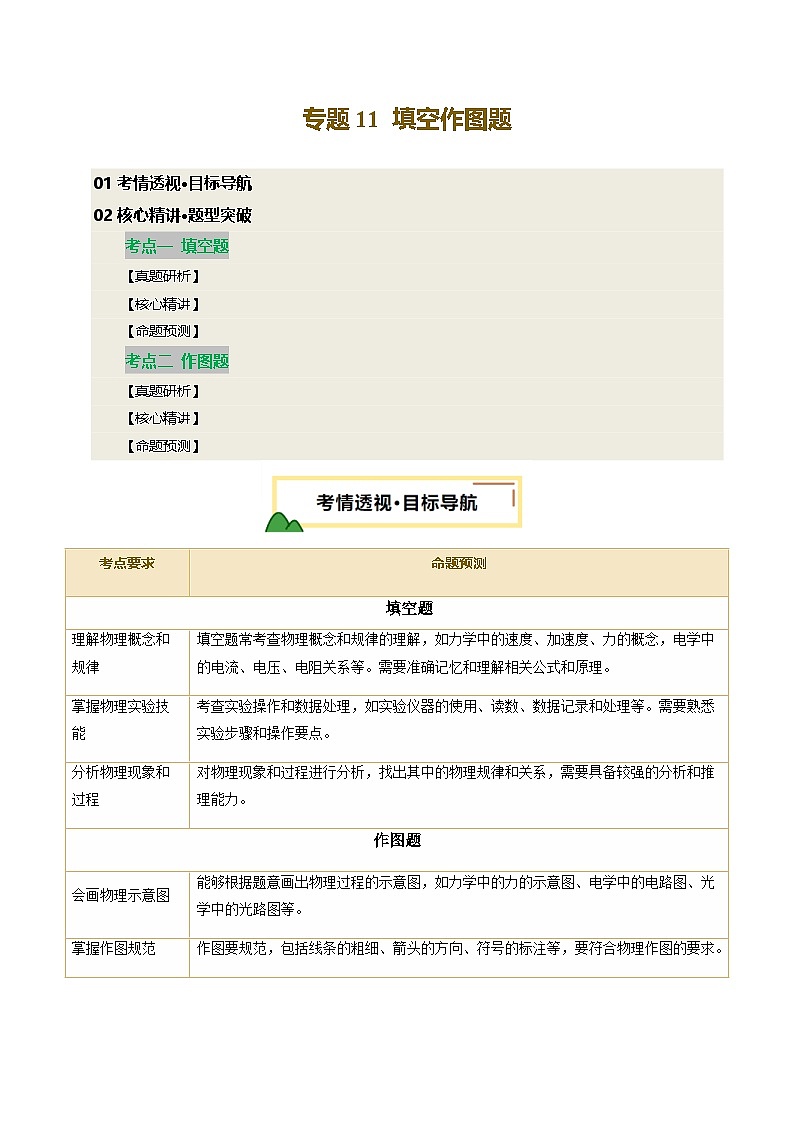

2025安徽中考物理重点题型 专题11 填空作图题（讲练合一）

这是一份2025安徽中考物理重点题型 专题11 填空作图题（讲练合一），共37页。试卷主要包含了填空题，作图题等内容，欢迎下载使用。
02核心精讲·题型突破
考点一 填空题
【真题研析】
【核心精讲】
【命题预测】
考点二 作图题
【真题研析】
【核心精讲】
【命题预测】

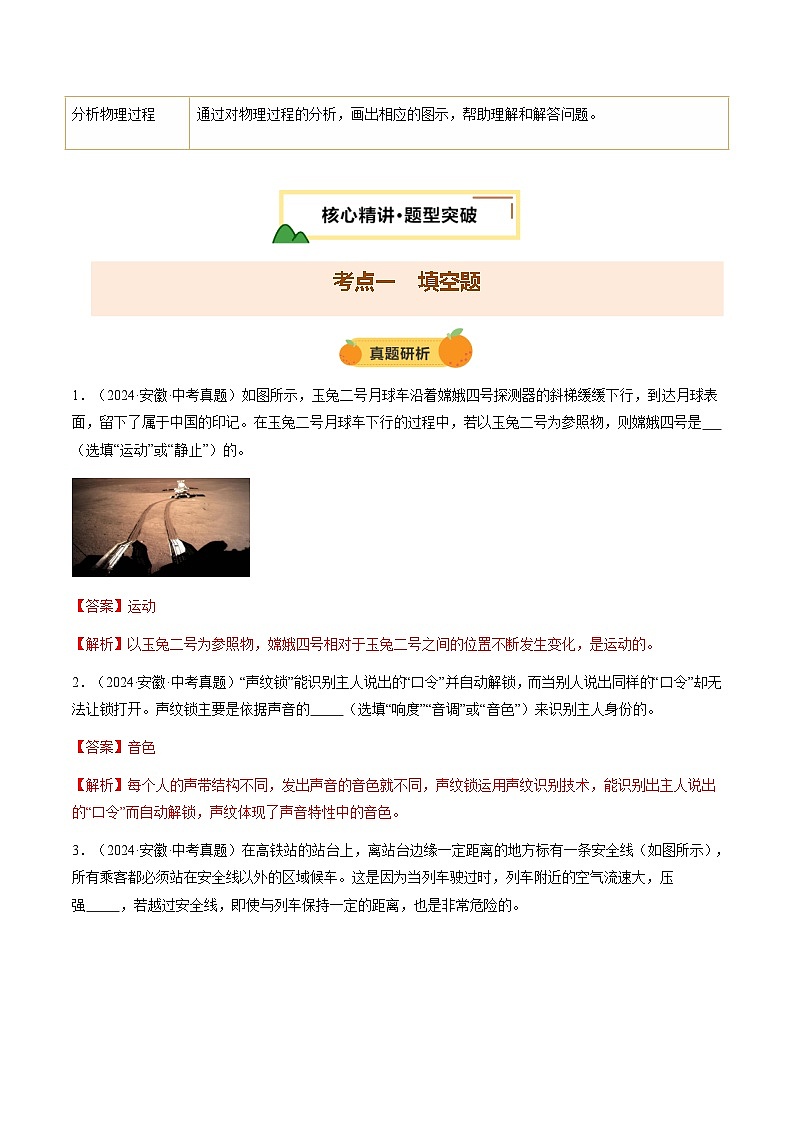

考点一 填空题
1．（2024·安徽·中考真题）如图所示，玉兔二号月球车沿着嫦娥四号探测器的斜梯缓缓下行，到达月球表面，留下了属于中国的印记。在玉兔二号月球车下行的过程中，若以玉兔二号为参照物，则嫦娥四号是 （选填“运动”或“静止”）的。
【答案】运动
【解析】以玉兔二号为参照物，嫦娥四号相对于玉兔二号之间的位置不断发生变化，是运动的。
2．（2024·安徽·中考真题）“声纹锁”能识别主人说出的“口令”并自动解锁，而当别人说出同样的“口令”却无法让锁打开。声纹锁主要是依据声音的 （选填“响度”“音调”或“音色”）来识别主人身份的。
【答案】音色
【解析】每个人的声带结构不同，发出声音的音色就不同，声纹锁运用声纹识别技术，能识别出主人说出的“口令”而自动解锁，声纹体现了声音特性中的音色。

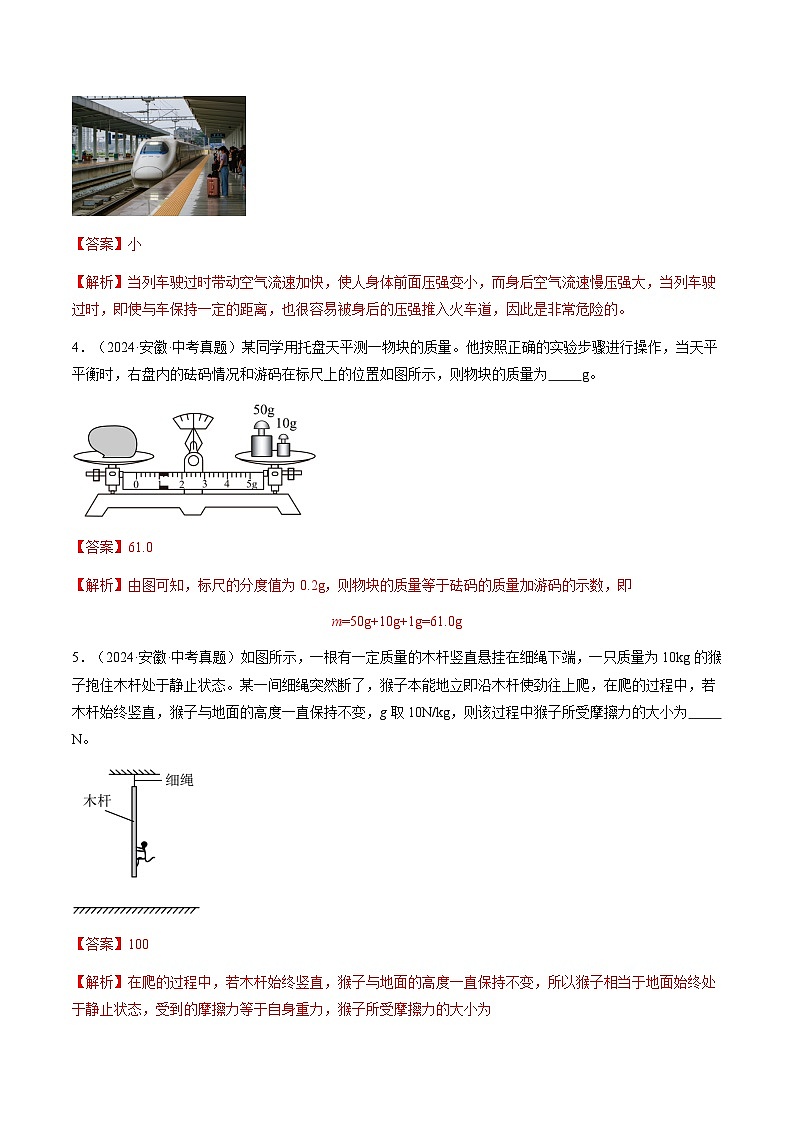

3．（2024·安徽·中考真题）在高铁站的站台上，离站台边缘一定距离的地方标有一条安全线（如图所示），所有乘客都必须站在安全线以外的区域候车。这是因为当列车驶过时，列车附近的空气流速大，压强 ，若越过安全线，即使与列车保持一定的距离，也是非常危险的。
【答案】小
【解析】当列车驶过时带动空气流速加快，使人身体前面压强变小，而身后空气流速慢压强大，当列车驶过时，即使与车保持一定的距离，也很容易被身后的压强推入火车道，因此是非常危险的。
4．（2024·安徽·中考真题）某同学用托盘天平测一物块的质量。他按照正确的实验步骤进行操作，当天平平衡时，右盘内的砝码情况和游码在标尺上的位置如图所示，则物块的质量为 g。
【答案】61.0
【解析】由图可知，标尺的分度值为0.2g，则物块的质量等于砝码的质量加游码的示数，即
m=50g+10g+1g=61.0g
5．（2024·安徽·中考真题）如图所示，一根有一定质量的木杆竖直悬挂在细绳下端，一只质量为10kg的猴子抱住木杆处于静止状态。某一间细绳突然断了，猴子本能地立即沿木杆使劲往上爬，在爬的过程中，若木杆始终竖直，猴子与地面的高度一直保持不变，g取10N/kg，则该过程中猴子所受摩擦力的大小为 N。
【答案】100
【解析】在爬的过程中，若木杆始终竖直，猴子与地面的高度一直保持不变，所以猴子相当于地面始终处于静止状态，受到的摩擦力等于自身重力，猴子所受摩擦力的大小为
f=G=mg=10kg×10N/kg=100N
6．（2024·安徽·中考真题）一保温杯中装有质量为200g，温度为25℃的水。将一个质量为100g，温度为100℃的金属块放入杯中，一段时间后杯内水和金属块的温度稳定在30℃，假设金属块放出的热量全部被水吸收，已知水的比热容为4.2×103J/(kg·℃)，则该金属块的比热容为 J/(kg·℃)。
【答案】0.6×103
【解析】由题意知，水吸收的热量为
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×200×10-3kg×(30℃-25℃)=4.2×103J
因金属块放出的热量全部被水吸收，则金属块放出的热量为4.2×103J，则金属块的比热容为
7．（2024·安徽·中考真题）如图甲所示，用核桃钳夹核桃时，用力握紧手柄即可夹碎核桃。将上部的手柄ABC简化为如图乙所示的杠杆，若F1=20N，l1=10cm，l2=4cm，忽略杠杆自身的重力，则F2的大小为 N。
【答案】50
【解析】根据杠杆平衡的条件F1l1=F2l2，则F2的大小为
8．（2024·安徽·中考真题）在“测小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的I-U图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值 （选填“增大”“不变”或“减小”）。
【答案】增大
【解析】当小灯泡两端的电压为U时，通过灯丝的电流为I，则此时灯丝的电阻为；由于坐标原点与图象上某点连线的斜率倒数等于电阻，由图象可知，图象中连线的斜率越来越小，则斜率倒数越来越大，即电阻越来越大，因此小灯泡电阻随着电压的增大而增大。
9．（2024·安徽·中考真题）如图所示，电源两端电压为6V，电阻R2=20Ω，闭合开关S，电压表示数为4V，则通电100s整个电路产生的热量为 J。
【答案】120
【解析】由电路图可知，两电阻串联，电压表V测R2两端的电压，根据串联电路电压的特点，通过电路的电流是
则通电100s整个电路产生的热量为
Q=W=UIt=6V×0.2A×100s=120J
10．（2023·安徽·中考真题）2023年5月17日，我国成功发射第56颗北斗导航卫星。在进入地球同步轨道后，以地面为参照物，该卫星是静止的，以太阳为参照物，该卫星是运动的，这说明物体的运动和静止是 （选填“相对”或“绝对”）的。
【答案】相对
【解析】以地面为参照物，卫星的位置没有发生改变，所以是静止的；以太阳为参照物，该卫星是运动的，说明所选的参照物不同，物体的运动情况可能不同，这就是运动和静止的相对性，所以运动和静止是相对的。
11．（2023·安徽·中考真题）图为我国晋代顾恺之所绘《斫（zhuó）琴图》的局部，展示了古代乐师调整琴弦长度的情景。调整琴弦的长度，主要是为了改变乐音的 （选填“音调”“响度”或“音色”）。

【答案】音调
【解析】调整琴弦的长度时，琴弦振动的快慢会不同，因此振动的频率不同，声音的音调就会发生变化，故是为了改变乐音的音调。
12．（2023·安徽·中考真题）如图，在射箭比赛中，运动员释放弓弦将箭射出，弓弦的弹性势能转化为箭的 能。

【答案】动
【解析】射箭运动中，箭被拉开的弓弦射出去，是由于拉开的弓弦发生了弹性形变，具有弹性势能，将箭射出去时，将弓弦的弹性势能转化为箭的动能。
13．（2023·安徽·中考真题）“奋斗者”号深潜器创造了我国载人深潜的新纪录。当“奋斗者”号潜至海面下10000m深处时，其外部的水平舱面上所受的海水压力约为 N。（海水密度近似为，g取）
【答案】
【解析】当“奋斗者”号下潜到10000m深度时，此时所受压强为
由压强公式变形可得，外部的水平舱面上所受的海水压力约为
14．（2023·安徽·中考真题）如图1，爸爸和小红坐在跷跷板的两侧，在水平位置保持平衡。将其简化成图2所示的杠杆，不计杠杆自重的影响，若小红的质量为15kg，则爸爸的质量为 kg。

【答案】60
【解析】根据杠杆的平衡条件可得
则爸爸的质量为
15．（2023·安徽·中考真题）图示为探究产生感应电流条件的装置。某次实验时，若导体AB不动，磁体沿图中箭头所示方向运动，则闭合回路中 （选填“能”或“不能”）产生感应电流。

【答案】能
【解析】若保持导体AB不动，闭合开关，左右移动磁体，导体会切割磁感线，也能产生感应电流。
16．（2023·安徽·中考真题）如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时 （选填“有”或“没有”）电流通过小军的身体。

【答案】有
【解析】当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。氖管会发光，这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
17．（2023·安徽·中考真题）在某汽车尾部的挡风玻璃上，有一种电加热除雾装置，它由5条阻值均为的电阻丝并联而成，简化结构如图所示。该装置与12V的汽车电池接通工作1min，产生的总热量为 J。

【答案】3600
【解析】由于5条电阻丝并联，所以每根电阻丝两端的电压都为12V，每根电阻丝流过的电流是
电路中总电流是
电加热除雾装置的加热功率
1min产生的热量为
W＝Pt＝60W×1×60s＝3600J
18．（2023·安徽·中考真题）如图所示的电路中，电阻。闭合开关，将单刀双掷开关掷于a端，电压表示数为；将切换到b端，电压表示数为1.5V，则电阻的阻值为 。

【答案】8
【解析】闭合开关，将单刀双掷开关掷于a端时，两电阻串联，电压表测量电源电压，此时电压表示数为，可知电源电压为2.5V；将切换到b端时，电压表测量R0两端电压，此时R0两端电压为，此时Rx两端电压为
由串联电路中电流处处相等，可得通过两电阻的电流相等，则有
由得
代入数据得
解得，的阻值为
1．（2025·安徽·一模）2025年1月20日16时许，由“神舟十九号”乘组航天员蔡旭哲、宋令东组成的出舱2人组从“问天”气闸舱走出空间站执行最新一期出舱任务。以“问天”气闸舱为参照物，2位航天员是 （选填“静止”或“运动”）的。
【答案】运动
【解析】执行出舱任务时，以“问天”气闸舱为参照物，2位航天员的位置发生改变，2位航天员是运动的。
2．（2025·安徽·一模）小明家安装了一款高科技的“声纹锁”。只要小明说出设定的“口令”，声纹锁就能自动识别并解锁，方便又安全。然而，当小明的弟弟用同样的语速和音量说出相同的“口令”时，锁却无法打开。这是因为声纹锁主要是依据声音的 （选填“响度”“音调”或“音色”）来识别主人身份的。
【答案】音色
【解析】每个人的声带结构不同，发出声音的音色就不同，声纹锁运用声纹识别技术，能识别出主人说出的“口令”而自动解锁，声纹锁主要是依据声音的音色来识别主人身份的。
3．（24-25九年级上·安徽芜湖·阶段练习）如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关后，滑片从端移动到端，电流表示数与电压表示数的变化关系如图乙所示，则滑片位于中点时，电流表的示数为 A。
【答案】0.3
【解析】据甲图可知，电路是定值电阻和变阻器串联，电压表测变阻器两端电压，滑片在端时，电路为的简单电路，电路中电阻最小，电流最大；当滑片P在端时，变阻器以最大阻值接入电路，此时电路中电阻最大，电流最小，结合乙图分可知，电路中最大电流为0.6A，则电源电压表示为
----------①
电路中最小电流为0.2A，则电源电压表示为
--------②
联立①②解得，U=3V；乙图中滑动变阻器接入电路中阻值最大时，其两端电压为2V，电流为0.2A，变阻器的最大阻值为
则滑片位于中点时，变阻器接入电路中的阻值为，电流表测电路中的电流，则电流表的示数为
4．（24-25九年级上·安徽宿州·期中）在“探究物质熔化规律”的实验时，若加热功率不变，某物质的温度随时间的变化图像如图所示，该物质液态时的比热容为4.2×103J/(kg·℃)，质量为100g，由图像可知，该物质的熔化过程中吸收的热量为 J。
【答案】3.36×103
【解析】该物质吸热过程中，相同时间内物质吸收的热量相同。由图可知，在CD段，该物质处于液态，升高的温度为4℃，即4min内吸收的热量
Q吸=cmΔt=4.2×103J/(kg·℃)×0.1kg×4℃=1.68×103J
在BC段，该物质处于熔化过程中，所用时间为
10min-2min=8min
吸收的热量等于在CD段吸收的热量的2倍，即
Q吸′=2Q吸=2×1.68×103J=3.36×103J
5．（24-25九年级上·安徽马鞍山·开学考试）如图所示，质量为9kg边长为10cm的正方体物块A置于水平地面上，通过细绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且，在C端用的力竖直向下拉杠杆，使杠杆在水平位置平衡。（绳重不计，g取10N/kg）物体A对地面的压强为 Pa。
【答案】5400
【解析】杠杆在水平位置平衡，由杠杆平衡条件知道
所以
物体A的重力
物体A对地面的压力
物体与地面的接触面积
物体对地面的压强
6．（2024·安徽宣城·一模）如图所示，物体A在水平桌面上，绳重及绳与动滑轮的摩擦不计，动滑轮重为4N。当B物体的重力为10N时，它恰好能匀速下降。若用一个水平向左的力F拉物体A，使其向左做匀速直线运动，则这个力F大小应为 N。
【答案】14
【解析】当A向右做匀速直线运动，A受力平衡，绳重、绳子与滑轮间的摩擦及滑轮与轴间摩擦不计，水平方向上受到水平向右的拉力和向左的摩擦力为一对平衡力，则
当A向左做匀速直线运动处于平衡状态，水平方向上受到水平向左的拉力等于向右的摩擦力加上B对A的拉力；滑动摩擦力的大小跟压力大小和接触面的粗糙程度有关，压力不变，接触面的粗糙程度不变，摩擦力不变，所以A受到向右的摩擦力为
f′=f=7N
B对A的拉力不变，F拉=7N，A做匀速直线运动，受到平衡力的作用，A受到的水平向左的拉力为
7．（23-24九年级下·安徽池州·开学考试）如图所示的电路，电源电压恒定不变，定值电阻R=5Ω，小灯泡上标有“3V 0.9W”的字样，闭合开关S、断开S1时，小灯泡正好能正常发光；当把开关S、S1同时闭合时，通电1min电阻R产生的热量是 J。
【答案】243
【解析】闭合开关S、断开S1时，灯泡与定值电阻串联，此时灯泡正好正常发光，则灯泡两端的电压为3V，此时的电流为
在串联电路中，电流处处相等，因此通过定值电阻的电流为0.3A，则定值电阻两端的电压为
UR=0.3A×5Ω=1.5V
根据串联电路电压的特点，电源电压为
U=UL+UR=3V+1.5V=4.5V
当把开关S、S1同时闭合时，灯泡被短路，电路中只有电阻，此时通过定值电阻的电流为
根据焦耳定律，通电1min电阻R产生的热量
Q=I12Rt=(0.9A)2×5Ω×60s=243J
8．（21-22八年级下·安徽蚌埠·期中）小明用如图所示的装置研究流体压强的特点，当打开止水阀门，观察发现A和B处细玻璃管中液柱高度不同， （填“A”或“B”）管中液柱高。
【答案】A
【解析】打开止水阀门，由于水的流量一定，A管底部比B管底部横截面积大，水流速小，产生的压强大，能支持的水柱就高，所以A管中液柱高，B管中液柱低。
9．（18-19八年级上·全国·课后作业）某同学用托盘天平称物体质量时，将物体错放在右盘中，并在左盘中加了35g砝码，同时将游码移到1.2g处，此时天平平衡，则该物体的实际质量为 g。
【答案】33.8
【解析】物体和砝码的放置位置颠倒了，不能再以左物右码的方法计算物体的质量，所使用的公式应变为：左盘中物体的质量=右盘中物体的质量+游码对应的刻度值，即：砝码的质量=物体的质量+游码对应的刻度值。所以该物体的实际质量
10．（2024·安徽六安·模拟预测）近两年，飞行汽车的概念突然火了起来，甚至很多人把它称为新能源汽车之后的下一个风口。小鹏汽车研发的飞行汽车旅航者X2，在迪拜完成了公开首飞，其新型飞行汽车，最大飞行速度可达130km/h。若以该速度匀速飞行12min可以飞行的距离是 km。
【答案】26
【解析】根据可知，飞行汽车通过的路程
11．（2024·安徽六安·模拟预测）秸秆可以制成秸秆煤，完全燃烧2kg秸秆煤放出热量全部被水吸收，可以使200kg水温度从20℃升高到70℃。则秸秆煤的热值是 J/kg。[水的比热容为4.2×103J/（kg·℃）]
【答案】2.1×107
【解析】根据可得，水吸收的热量为
由于完全燃烧2kg秸秆煤放出热量全部被水吸收，所以，完全燃烧2kg秸秆煤放出的热量为
根据可得，秸秆煤的热值是
12．（2024·安徽·二模）交通信号灯是指挥交通运行的信号灯，一般由红灯、绿灯、黄灯组成。红灯表示禁止通行，绿灯表示准许通行，黄灯表示警示。小徽同学设计了如图电路模拟十字路口的红绿灯控制，此时单刀多掷开关接通位置“3”，允许 （选填“东西”或“南北”）方向的车辆通行。
【答案】东西
【解析】由图可知，当单刀多掷开关接通位置“3”时，东西方向的两盏绿灯和南北方向的两盏红灯有电流通过，即东西方向的两盏绿灯亮，南北方向的两盏红灯亮，因此是允许东西方向的车辆通行。
13．（2024·安徽·三模）如图所示，物块A放在水平地面上，用滑轮拉动物块A，已知拉力，物块A在10s内匀速前进4m，则拉力F做功的功率为 W。
【答案】1
【解析】图中拉力作用在动滑轮的轴上，拉力移动的距离
拉力F做功
W=Fs=5N×2m=10J
拉力F做功的功率
14．（2024·安徽六安·模拟预测）实验小组为了测量某地气温较低时空气中的声速，他们找来一段长为255m的空心铁管，在这根空心铁管的一端敲击一下，在另一端接收传来的声音，测得两次声音的时间间隔恰好是0.71s，已知声音在铁中的传播速度为5100m/s，则此时空气中的声速约为 m/s。（结果保留整数）
【答案】336
【解析】两次声音的时间间隔恰好是0.71s，所以
t空-t铁=Δt
v空≈336m/s
15．（2024·安徽六安·模拟预测）如图所示的电路，电源电压恒定不变，电阻R3=5Ω，当闭合S1、S2接触“1”时，电压表示数为3V，电流表示数为0.2A；当闭合S1、S2接触“2”时，电流表示数为0.1A，则电压表的示数是 V。
【答案】3.5
【解析】当闭合S1、S2接触“1”时，R1和R3串联，电流表测的是电路电流，电压表测的是R1的两端电压，电压表示数为3V，则R1的两端电压为3V，电流表示数为0.2A，此时电路电流为0.2A，根据欧姆定律可得，电源电压为
当闭合S1、S2接触“2”时，R2和R3串联，电流表测的是电路电流，电压表测的是R2的两端电压，电流表示数为0.1A，此时电路电流为0.1A，根据串联电路特点和欧姆定律可得，R2的两端电压为
即为此时电压表的示数。
16．（2024·安徽六安·模拟预测）把金属块放在调节好的天平上测得的质量如图甲所示，再把它用细线拴住放在盛有20mL水的量筒中测得体积如图乙所示，则该金属块的密度是 kg/m3。
【答案】2.7×103
【解析】物体的质量等于砝码的质量加游码所指的刻度。由图甲可知，金属块的质量为
m=20g+5g+2g=27g
由图乙可知，金属块和水的总体积为30mL，则金属块的体积为
V=30mL﹣20mL=10mL=10cm3
该金属块的密度为
17．（2024·安徽蚌埠·二模）如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计的示数为2N，则物体B所受到的摩擦力大小是 。
【答案】2N
【解析】物体B相对地面静止不动，处于平衡状态，水平方向受到测力计向左的拉力和A对B向右的摩擦力是一对平衡力，大小相等，方向相反，所以A对B的摩擦力大小（即物体B所受到的摩擦力）为2N，方向水平向右。
18．（2024·安徽蚌埠·二模）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则为 Ω。
【答案】12
【解析】当只闭合开关S1时，电路为的简单电路，电流表的示数为0.3A，此时的电路电流为0.3A，根据欧姆定律可得，电源电压为
当开关S1、S2均闭合时，两电阻并联，两电阻的两端电压相等且都等于电源电压，通过的电流不变，为0.3A，此时电流表测的是干路电流，示数如图乙所示，其分度值为0.02A，示数为0.50A，根据并联电路的电流特点可得，通过的电流为
根据欧姆定律可得，电源电压为
所以，可得
解得，。
19．（2024·安徽蚌埠·二模）研究表明，太阳光对被照射的物体具有力的作用，利用这一现象制成的太阳帆可以为太空飞船提供动力。命名为“宇宙一号”的太阳帆面积为，正对太阳时受到光的压强为，则该压强值表示的物理意义是 。
【答案】太阳帆每平方米面积上受到光的压力为
【解析】压强是表示压力作用效果的物理量，所以，正对太阳时受到光的压强为，则该压强值表示的物理意义是：太阳帆每平方米面积上受到光的压力为。
20．（2024·安徽蚌埠·二模）东汉王充所著《论衡》所述：“云雾，雨之征也，夏则为露，冬则为霜，温则为雨，寒则为雪。”描述了水蒸气在自然界中的存在状态，其中“霜”是空气中的水蒸气发生 （填写物态变化名称）形成的。
【答案】凝华
【解析】霜是空气中的水蒸气遇到极冷时，凝华成固态形成的。
考点二 作图题
19．（2023·安徽·中考真题）如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。

【答案】
【解析】重力的方向总是竖直向下的，过杯中水的重心O画一条竖直向下的带箭头的线段，符号为G，即为重力的示意图，如图所示：

20．（2024·安徽·中考真题）据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦点为F，请在图中完成光路。
【答案】
【解析】根据凸透镜对光的三条特殊光线可知，平行于主光轴的光线经凸透镜后向焦点会聚，如图所示：
21．（2022·安徽·中考真题）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。
【答案】
【解析】过入射点做界面的垂线，即为法线，根据反射角等于入射角画出反射光线，光从空气中斜射入玻璃，根据折射角小于入射角，画出折射光线，故如图所示：
22．（2011·安徽·中考真题）如下图所示，请画出静止在水平桌面上的茶壶所受重力的示意图。
【答案】
【解析】过重心O沿竖直向下的方向画一条带箭头的线段表示重力，作图如下：
23．（2020·安徽·中考真题）图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。
【答案】
【解析】经过反射点作出法线。因为反射光线与镜面的夹角是，所以反射角为
根据反射角与入射角相等作出入射光线并标出入射角的度数。如下图所示
24．（2019·安徽·中考真题）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中,其光路如图甲所示．现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线．
( )
【答案】
【解析】图中已经过入射点O作垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线．如图所示：
25．（2019·安徽·中考真题）如图所示,用细线将小钢球悬挂起来.让其在竖直平面内左右摆动．忽略空气阻力,在图上画出小钢球摆动到B点时所受力的示意图．
( )
【答案】
【解析】忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示：
备考建议
光学：强化反射与折射光路图的规范性（如法线必须用虚线），注意透镜三条特殊光线的应用。
力学：多练习杠杆最小动力作图，掌握滑轮组绕线的“奇动偶定”口诀。
电学：熟悉家庭电路安全规范，重点训练电路图与实物图的互画。
磁学：熟练应用右手螺旋定则，结合电流方向与磁极关系反复演练。
21．（2022·辽宁葫芦岛·一模）如图所示（F为凸透镜的焦点），BC为某光线经过平面镜后的反射光线，请画出：
（1）与BC对应的入射光线并标出入射角的大小；
（2）光线BC经凸透镜后的折射光线。
【答案】
【解析】（1）过B点作垂直于平面镜的法线，法线用虚线。反射角和入射角相等，都是60°。
（2）过凸透镜焦点入射的光，经过凸透镜折射后，平行与主光轴。
光的传播方向向左，依次经过平面镜反射，凸透镜折射，光路图如图所示：
22．（2024·安徽六安·模拟预测）已知凸透镜的焦距为3cm，请在图上画出出射光线a、b在经过凸透镜前的光线，并标出发光点N的位置。
【答案】
【解析】经光心的直线传播方向不变，据此画出光线a在经过凸透镜前的光线；在主光轴上标出焦点F，过焦点的光线经过凸透镜后平行于主光轴，据此画出b通过凸透镜前的光线，则发光点N在两条光线的交点处，如图：
23．（2024·安徽阜阳·二模）如图所示，S表示一个点光源，请在图中标出点光源S经凸透镜折射后所成像的位置（用表示像），并完成光路图。
【答案】
【解析】凸透镜的三条特殊光线中，过凸透镜光心的光线传播方向不变，平行于凸透镜主光轴的光线经凸透镜折射后过凸透镜另一侧的焦点，两条折射光线的交点，为像的位置，如下图所示：
24．（2024·安徽滁州·二模）如图所示，物体沿光滑斜面上滑，请画出此时物体所受力的示意图。（O为物体的重心，不计空气阻力）
【答案】
【解析】物体在斜面上受到的重力方向竖直向下，作用点（重心O）在其几何中心上，即对角线的交点位置。斜面对物体的支持力方向垂直于斜面向上，作用点也在物体的重心上。因为斜面是光滑的，所以物体不受摩擦力的作用。如图所示：
25．（2024·安徽合肥·二模）如图所示，用水平向左、大小为20N的力F将重为8N且质量分布均匀的长方体物块紧压在竖直墙壁上保持静止状态，请在图中画出该物块在竖直方向上所受力的示意图。
【答案】
【解析】物体处于静止状态，此时其重力与摩擦力是一对平衡力，所以f＝G＝8N，过物体重心沿竖直向上的方向画一条有向线段，用f表示，竖直向下有向线段用G表示，如图所示
26．（2024·安徽·二模）如图甲所示是小安瞻仰烈士山英雄纪念碑时拍的照片，图乙中是拍摄时纪念碑顶所成的像，请你根据凸透镜成像的光路图确定纪念碑碑顶位置A。
【答案】
【解析】根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，两条光线的交点即为纪念碑碑顶位置A，如下图所示：
27．（2024·安徽阜阳·一模）请按照安全用电原则将图所示的三孔插座和带开关的灯泡正确连入电路。
【答案】
【解析】灯泡接法：为了安全，控制灯泡的开关要接在火线与灯泡之间，火线先连接开关，开关与灯泡串联后，再连接零线；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：
28．（2024·安徽滁州·一模）如图所示梯形容器高18cm，内装水，A、B两点到水面深度相同，画出容器侧壁A、B两点受压力、示意图。
【答案】
【解析】A点受到的压力垂直于侧壁向左，B点受到的压力垂直于侧壁向右，如图：
29．（2024·安徽合肥·三模）如图所示，MN为平面镜，与水平面成30度角放置，一束光AO沿竖直方向射向平面镜，请画出AO的反射光线OB，并标出反射角大小。
【答案】
【解析】一束光AO沿竖直方向射向平面镜，过O点作出法线ON，根据数学知识可知
即入射角为，根据反射角等于入射角，故反射角等于，据此作出反射光线，如下所示：
30．（2024·安徽合肥·一模）如图所示，小明潜入水中，当其眼睛在B处观察空气中物体A，A'是其所观察物体的像，请在图中画出小明观察物体A的折射光路图。
【答案】
【解析】小明潜入水中，当其眼睛在B处观察空气中物体A，在A′处看到物体的像，说明折射光在直线A'B上，因此连接A′B与界面的交点O为折射点，连接AO为入射光线，OB为折射光线，如下图
31．（2024·安徽滁州·模拟预测）小龙想给院内花草设计一个夜间自动浇水的电路。他选用如图所示的装置，设计电路要求如下：光控开关在天黑时自动闭合，湿敏开关在土壤过于干燥时闭合，自动浇水器M仅在土壤过于干燥的夜间才开始浇水。在安全用电原则下，请你根据设计要求将图中装置连成完整电路图。
【答案】
【解析】由题知，当土壤处于过于干燥的夜间时，自动浇水器才开始工作；白天，即使土壤干燥，自动浇水器也不工作，说明两个开关不能独立工作，即两个开关应串联，并且与火线相连，为了保证安全用电，再和自动浇水器串联，故如图所示：
32．（2024·安徽马鞍山·三模）图1是常用的移动指示牌，其侧视图如图2所示，其中AB为指示牌的牌面，BE和CD为支架。当有风向左吹过时，作用于牌面的力为，其力臂为。请在图3中画出，当有风向右吹过时，作用于牌面的力的力臂。
【答案】
【解析】当有风向右吹过时，D点为支点，过支点作力的作用线的垂线段即为力臂，作图如下：
33．（2024·安徽淮南·二模）如图所示，黑盒子中有由导线和两个阻值均为5Ω的电阻组成的电路，盒外有四个接线柱。已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间的电阻为10Ω。请用笔画出横平竖直的线，将盒内的电路连接完整。
【答案】
【解析】每个电阻的阻值为5Ω，1、3及2、4之间均为5Ω，说明若分别连接1、3或2、4时，电路中只有一个电阻；3、4间电阻为10Ω，说明3、4间应为2个电阻串联，1、2间的电阻为0，说明1、2之间应为导线直线相连；则首先分别将一个电阻连接在1、3及2、4之间；在靠近3、4的位置用导线将3、4相连，则可组成符合题意的电路，如下图所示：
34．（2024·安徽淮北·三模）如图甲所示的是一个拔草工具。拔草时，可以将其看成一个杠杆，其简化示意图如图乙所示，O为杠杆的支点，F2是草对拔草工具的阻力，人在B点施加动力F1。请在图乙中画出人作用在B点的最小动力F1及其力臂L1。
【答案】
【解析】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂l1最长，动力的方向应该向下，过点B垂直于OB向下作出最小动力F1的示意图，如下图所示：
35．（2024·安徽安庆·三模）如图所示是调光灯电路，其中变阻器可以调节灯泡亮度，同时具有开关的作用，若顺时针转动旋钮，灯泡变暗，请完成电路连接。
【答案】
【解析】因为顺时针转动旋钮灯泡变暗，说明电流变小，电阻变大，所以变阻器应该与灯泡串联，旋钮端连接火线，电路图如下：
36．（2024·安徽滁州·三模）有一种水上项目——娱乐球（如图甲所示）。娱乐球是一个规则的球体。当游玩结束后，为了将球中的游客安全送上岸，安全员先将水中的球拉到岸边；随后安全员对球施加最小的力，使球绕岸边的A点始终匀速缓慢转动。请在乙图中画出此时施加最小力F的示意图（点O为娱乐球的球心）。
【答案】
【解析】根据杠杆平衡原理可知，阻力、阻力臂一定时，为使动力最小，应使动力臂最大，则连接支点A和圆心O并延长到圆边形成直径，此时的动力臂最大，再根据“支点在一边，两个力的方向相反”画出垂直于该力臂的动力即可，此时的力就是最小力F，具体如图所示：
考点要求
命题预测
填空题
理解物理概念和规律
填空题常考查物理概念和规律的理解，如力学中的速度、加速度、力的概念，电学中的电流、电压、电阻关系等。需要准确记忆和理解相关公式和原理。
掌握物理实验技能
考查实验操作和数据处理，如实验仪器的使用、读数、数据记录和处理等。需要熟悉实验步骤和操作要点。
分析物理现象和过程
对物理现象和过程进行分析，找出其中的物理规律和关系，需要具备较强的分析和推理能力。
作图题
会画物理示意图
能够根据题意画出物理过程的示意图，如力学中的力的示意图、电学中的电路图、光学中的光路图等。
掌握作图规范
作图要规范，包括线条的粗细、箭头的方向、符号的标注等，要符合物理作图的要求。
分析物理过程
通过对物理过程的分析，画出相应的图示，帮助理解和解答问题。
内容
核心知识
力学
速度的计算与单位换算
速度公式及其应用，单位换算（如m/s与km/h之间的换算）
密度的计算与应用
密度公式及其应用，如计算物体的质量或体积
压强的计算与应用
压强公式及其应用，如计算固体、液体压强
功和功率的计算
功的公式W=Fs及其应用，功率的公式及其应用
热学
温度的测量与单位换算
温度计的使用，摄氏温度与热力学温度的换算
热量的计算与物态变化
热量公式Q=cmΔt及其应用，物态变化的吸热与放热过程
电学
电流、电压、电阻的计算
电流、电压、电阻的概念及单位换算，欧姆定律及其应用
电功和电功率的计算
电功公式W=UIt及其应用，电功率公式P=UI及其应用
光学
光的反射和折射现象
光的反射定律、折射定律及其应用
凸透镜成像的规律及应用
凸透镜成像的规律，如物距、像距、像的性质等
声学
声音的产生与传播
声音的产生原因，声音的传播需要介质
音调、响度和音色
音调与频率的关系，响度与振幅的关系，音色的特点
物理规律
牛顿第一定律、惯性现象
牛顿第一定律的内容，惯性的概念及其应用
能量守恒定律及其应用
能量守恒定律的内容，能量转化与守恒的观点分析问题
类型
​核心考点
​核心知识点与技巧
​常见错误与注意事项
光学作图
光的反射与折射
反射定律：入射角=反射角，法线用虚线，光线带箭头。
折射规律：空气→其他介质，折射角＜入射角；注意法线分界。
未标箭头或箭头方向错误；
法线未用虚线；
折射角与入射角大小关系混淆（如水中→空气未画折射角>入射角）。
平面镜成像
成像特点：虚像用虚线，物像对称，连线垂直镜面。
作图方法：对称法取像点，反向延长线相交。
像未用虚线；
物像不对称或未标垂直符号；
未连接所有关键点（如物体多个端点）。
透镜光线
凸透镜：平行光过焦点，过光心不变向；
凹透镜：平行光反向延长过焦点，过光心不变向。
未区分凸/凹透镜的光路特点；
光线未延伸至焦点或反向延长线未用虚线。
力学作图
受力分析
力的三要素：方向（重力竖直向下）、作用点（重心）、线段长度（力大小）。
平衡力：作用同一物体，大小相等、方向相反。
方向错误（如摩擦力方向与运动趋势相反）；
作用点未标在受力物体上；
未标注力符号（如G、F）。
杠杆力臂
力臂画法：找支点→画力的作用线→作垂线→标大括号及符号（L）。
最小动力：力臂最长时力最小。
力臂未垂直于力的作用线；
未用大括号标注；
动力方向与阻力转动方向矛盾。
滑轮组绕线
绕线原则：奇动偶定（绳子股数奇从动滑轮起，偶从定滑轮起）。
省力设计：动滑轮越多越省力。
绕线交叉或未按顺序；
未标注拉力方向；
未计算绳子股数导致绕线错误。
电学作图
电路图设计
串并联判断：电流分支点为并联，无分支为串联。
元件符号规范：电源正负极、电表量程标注。
元件符号错误（如滑动变阻器未标箭头）；
导线交叉未标黑点；
未按实物图顺序连接。
家庭电路
安全原则：开关接火线，螺口灯座螺纹接零线；三孔插座“左零右火上地”。
测电笔使用：氖管发光为火线。
开关接零线；
插座地线未连接；
未用双股线连接用电器。
磁学作图
磁感线与磁极
磁感线方向：N极出发→S极，用箭头标注；同名磁极相斥。
小磁针指向：N极指向磁感线切线方向。
磁感线箭头方向错误；
未标注N/S极；
小磁针指向与磁场方向矛盾。
通电螺线管
右手螺旋定则：四指弯曲方向为电流方向，拇指指N极。
绕线方法：根据磁极和电流方向确定导线绕法。
电流方向与绕线不一致；
未标注电源正负极；
磁极判断错误（如右手未正确应用）。
