安徽2023省中考物理专题二作图技能专题

这是一份安徽2023省中考物理专题二作图技能专题，共13页。试卷主要包含了如图所示是放大镜的成像情况等内容，欢迎下载使用。

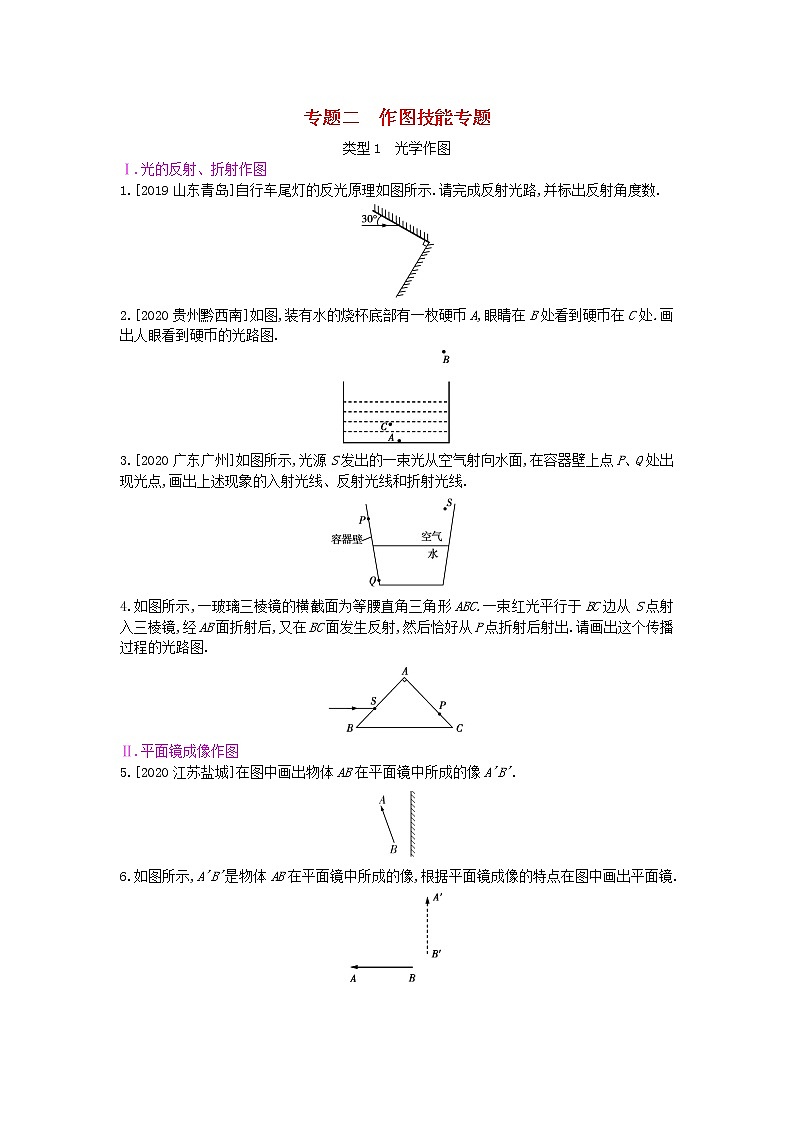

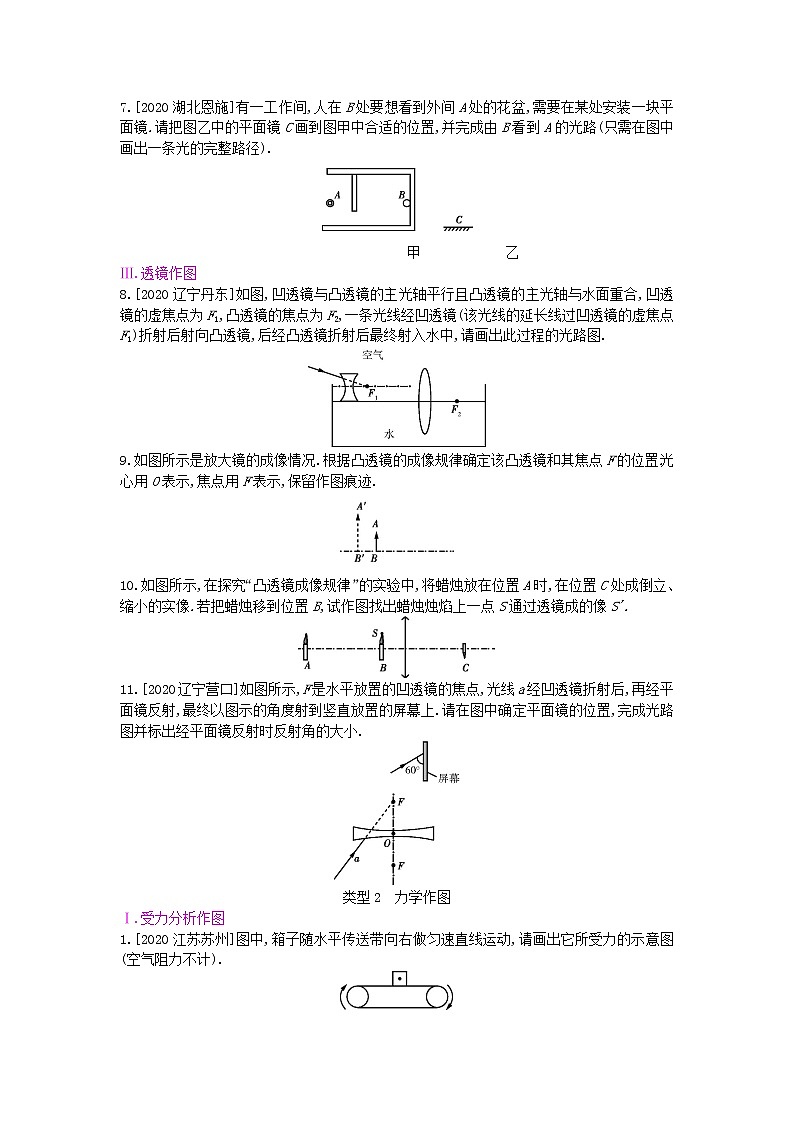

专题二　作图技能专题类型1　光学作图Ⅰ.光的反射、折射作图1.[2019山东青岛]自行车尾灯的反光原理如图所示.请完成反射光路,并标出反射角度数.2.[2020贵州黔西南]如图,装有水的烧杯底部有一枚硬币A,眼睛在B处看到硬币在C处.画出人眼看到硬币的光路图.3.[2020广东广州]如图所示,光源S发出的一束光从空气射向水面,在容器壁上点P、Q处出现光点,画出上述现象的入射光线、反射光线和折射光线.4.如图所示,一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜,经AB面折射后,又在BC面发生反射,然后恰好从P点折射后射出.请画出这个传播过程的光路图.Ⅱ.平面镜成像作图5.[2020江苏盐城]在图中画出物体AB在平面镜中所成的像A'B'.6.如图所示,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜.7.[2020湖北恩施]有一工作间,人在B处要想看到外间A处的花盆,需要在某处安装一块平面镜.请把图乙中的平面镜C画到图甲中合适的位置,并完成由B看到A的光路(只需在图中画出一条光的完整路径).甲　　　　　　乙Ⅲ.透镜作图8.[2020辽宁丹东]如图,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点F1)折射后射向凸透镜,后经凸透镜折射后最终射入水中,请画出此过程的光路图.9.如图所示是放大镜的成像情况.根据凸透镜的成像规律确定该凸透镜和其焦点F的位置.光心用O表示,焦点用F表示,保留作图痕迹.10.如图所示,在探究“凸透镜成像规律”的实验中,将蜡烛放在位置A时,在位置C处成倒立、缩小的实像.若把蜡烛移到位置B,试作图找出蜡烛烛焰上一点S通过透镜成的像S'.11.[2020辽宁营口]如图所示,F是水平放置的凹透镜的焦点,光线a经凹透镜折射后,再经平面镜反射,最终以图示的角度射到竖直放置的屏幕上.请在图中确定平面镜的位置,完成光路图并标出经平面镜反射时反射角的大小.类型2　力学作图Ⅰ.受力分析作图1.[2020江苏苏州]图中,箱子随水平传送带向右做匀速直线运动,请画出它所受力的示意图(空气阻力不计).2.[2020山东济宁]请在图中画出跳水运动员对跳板的压力.3.[2019黑龙江大庆]如图,小球静止,墙壁光滑,以球心为各力的作用点,作出小球所受各力的示意图.4.[2019江苏苏州]如图,物块沿绝对光滑的斜面下滑,请画出物块受力的示意图.5.[2020山东潍坊]如图所示,均匀物体上系一细线,细线右端固定,物体静止在水中时细线恰好水平,请作出物体受力的示意图.6.[2019湖北孝感]如图所示,小车A与物体B一起向右做匀速直线运动,当小车A与正前方的墙碰撞时,请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上).7.[2019广东广州]如图所示,轻质弹簧一端固定在墙上,物体M沿粗糙地面水平向左运动,压缩弹簧运动到A点时,速度为vA.在方框内以点代替M,画出M经过A点时的受力示意图(图中已标示了弹簧对M的弹力F).8.[2019湖北随州]如图是一辆面包车,该车后轮为驱动轮,前轮为方向轮.该车刚刚从静止起步处于加速阶段(不计空气阻力).画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图.Ⅱ.杠杆作图9.如图所示,轻质杠杆OA可绕O点转动,请在图中画出杠杆OA的动力臂L.10.如图所示,硬质杠杆AOB上挂一重物G,O为固定支点,请你在杠杆AOB上作出使重物在图示位置静止的最小力F及其力臂l.11.如图是一种常见的晾衣夹,使用时O为支点,A为动力作用点,F2为弹性钢圈对夹子的阻力,请在图中画出作用在A点的最小动力F1及其力臂l1,并作出阻力臂l2.12.用手机自拍已成为一种时尚.如图所示是使用自拍杆辅助手机进行自拍时的示意图,将自拍杆看作一个轻质杠杆,O点是支点.请在图中画出:(1)施加在A点最小的动力F1;(2)力F2的力臂L2;类型3　电(磁)学作图Ⅰ.电路图与实物图1.[2020甘肃天水]请根据如图所示的实物图,在虚线框内画出对应的电路图.2.根据电路图甲,用笔画线代替导线连接实物电路乙.甲　　　　　　　　　乙Ⅱ.电路设计作图3.[2019广东]如图为某兴趣小组设计的电子秤简易电路图,Rx是压敏电阻,阻值随所受压力的增大而减小,R0是定值电阻.测量时,电压表○V的示数随所称量物体对压敏电阻的压力的增大而增大.请根据以上信息,在虚线框内将电路图补充完整.4.请设计一个病床呼叫电路.要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃.请在图中连线,形成符合要求的完整电路图.5.[2020四川眉山]如图是AB两地间的输电示意图,双横线为输电线,每千米输电线的电阻约为0.2 Ω.输电线在B地某处发生了短路,为确定短路的位置距A地的距离,检修员在A地利用电压表、电流表、开关、导线和电源接成电路进行测量计算,便可知道短路处到A地的距离.请在虚线框内帮检修员设计并画出电路图.Ⅲ.家庭电路6.[2020四川南充]如图所示,请画出用开关控制灯泡的电路.7.[2020甘肃金昌]一个房间要安装2盏“220 V　40 W”的电灯和一个插座,要求开关S只控制两盏灯且每盏灯都能正常发光,请按以上要求将图中元件用笔画线代替导线连接起来.8.[2019湖北荆门]小华用两个单刀双掷开关S1、S2和若干导线,设计了一个双控开关电路,在大门处和卧室门口都能控制客厅日光灯的开和关.图中a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成,请根据小华的意图,用笔画线代替导线,完成连接.9.[2020江苏无锡]为判断如图所示的家庭电路中白炽灯L1是否短路,将火线上的熔丝断开,用另一只完好的白炽灯L2作为“校验灯”接入电路,然后闭合总开关,再闭合开关S,即可根据L2的亮暗作出判断.请在图中补画一根导线,将L2正确接入电路.Ⅳ.电磁现象作图10.将一小段铁棒弯成“U”形,用通电导线在它的左右两侧上各绕上几匝,便制成了蹄形磁铁.为使小磁针静止时如图所示,请从导线P端出发,在磁铁的“左侧”上绕几匝,连接上导线DE,接着在磁铁的“右侧”上绕几匝,连接到导线的M端,绕线完毕后至少画一条磁感线.11.[2020辽宁营口]如图甲所示是一个磁悬浮地球仪,球体内有一个条形磁体,其磁场方向与地磁场的磁场方向相同,下方环形底座内有一个电磁铁,通过磁极间的相互作用使地球仪悬浮在空中,图乙是其内部结构示意图.请在图中标出:(1)球体内条形磁体的N极;(2)开关闭合后,电磁铁的磁感线方向;(3)电源的“+”“-”极.甲　　　　　　　　乙12.[2020四川达州]如图所示是一电磁铁和条形磁铁相互作用时的磁场分布,请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+”表示)和A点的磁场方向.13.[2019湖北随州]随州市乡村振兴计划稳步推进,大棚蔬菜种植给农民带来可观收入.刘大爷家的大棚温度监控电路如图所示,棚内温度正常时,“温控开关”处于断开状态,绿灯亮;棚内温度不正常时,“温控开关”处于闭合状态,电磁铁通电工作,电铃响,红灯亮.刘大爷在使用中发现电铃和红灯只要拆卸掉任意一个,另一个也不工作.在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路.     专题二　作图技能专题类型1　光学作图1.如图所示.2.如图所示.3.如图所示.【解析】　以空气和水的交界面为平面镜,利用平面镜成像原理,作出S的像S';连接PS'(水中部分为虚线),PS'与平面镜的交点即为入射点;连接S与入射点得到入射光线、入射点与P的连线为反射光线、连接Q与入射点得到折射光线,并用箭头标出光的传播方向.4.如图所示.【解析】　首先画出S关于反射面BC的对称点S',S'即是S在反射面BC中的虚像,连接PS'交BC于O点,O点即为入射点,连接SO、OP,SO是折射光线,同时也是OP的入射光线,OP是反射光线.过P点作法线,法线垂直于AC,由数学知识可知,过P点的折射光线平行于BC射出.5.如图所示.【解析】　根据平面镜成像时像和物关于镜面对称,先分别作出点A、B的像点A'、B',因为平面镜成的是虚像,所以应用虚线连接点A'、B',作出AB的像A'B'.6.如图所示.7.如图所示.8.如图所示.9.如图所示.10.如图所示.11.如图所示.类型2　力学作图1.如图所示.【解析】　当箱子随水平传送带一起向右做匀速直线运动时,箱子受到平衡力的作用.箱子相对于传送带没有发生相对运动,也没有相对运动的趋势,故箱子不受摩擦力,在水平方向上不受力;箱子在竖直方向上受到传送带的支持力FN和箱子自身的重力G作用,这两个力是一对平衡力,大小相等.2.如图所示.【解析】　压力垂直作用在受力面上,指向受力物体.3.如图所示.4.如图所示.【解析】　由于斜面是光滑的,故物块沿斜面下滑时不受摩擦力,受到重力G和斜面支持力F的作用,重力的方向竖直向下,支持力的方向与斜面垂直并向上.5.如图所示.【解析】　物体静止时,处于平衡状态,受力平衡,在水平方向上不受力,在竖直方向上受重力和浮力的作用,这两个力大小相等、方向相反且作用在同一直线上.6.如图所示.　【解析】　物体B受到的重力的方向竖直向下;当小车A与正前方的墙壁碰撞时,小车立即停止运动,物体B由于惯性仍向右运动,故小车对物体B的摩擦力的方向水平向左.7.如图所示.【解析】　物体M在A点时受到重力、支持力、弹力以及摩擦力的作用.由于物体相对于地面向左运动,所以摩擦力与相对运动方向相反,水平向右;重力与支持力大小相等.8.如图所示.9.如图所示.10.如图所示.【解析】　当力的作用点与支点的距离最远且力的作用线与力的作用点和支点的连线垂直时,力最小.连接OA,过A点作出垂直于OA的力的作用线,力F的方向为斜向上,这就是使杠杆在图示位置平衡的最小的力F,其力臂为l,如图所示.11.如图所示.12.如图所示.类型3　电(磁)学作图1.如图所示.2.如图所示.3.如图所示.4.如图所示.5.如图所示.6.如图所示.或7.如图所示.8.如图所示.9.如图所示.10.如图所示.11.如图所示.12.如图所示.【解析】　根据磁极间的相互作用规律,利用小磁针的N、S极指向可确定条形磁铁的左端和通电螺线管的右端为N极.根据磁体外部的磁感线都是从磁体的N极出发,回到S极,可知A点处磁感线的方向向下.由安培定则可以判断出电源的左端是正极,右端是负极.13.如图所示.
