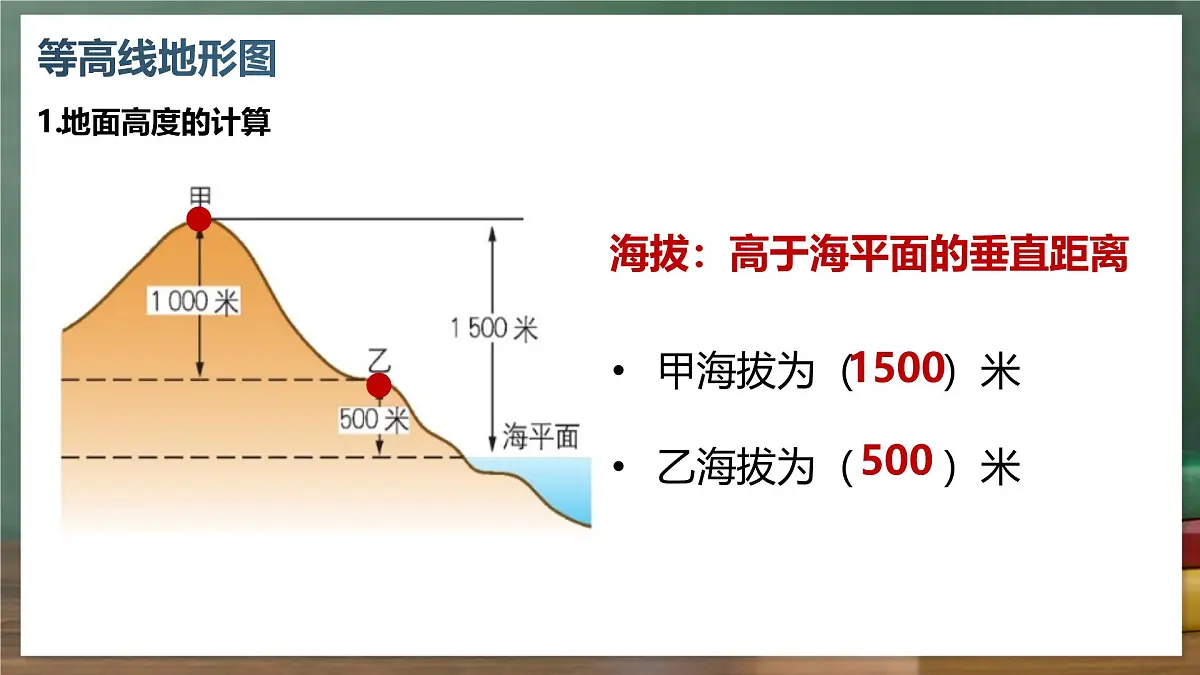

海拔：高于海平面的垂直距离
甲海拔为（ ）米乙海拔为（ ）米

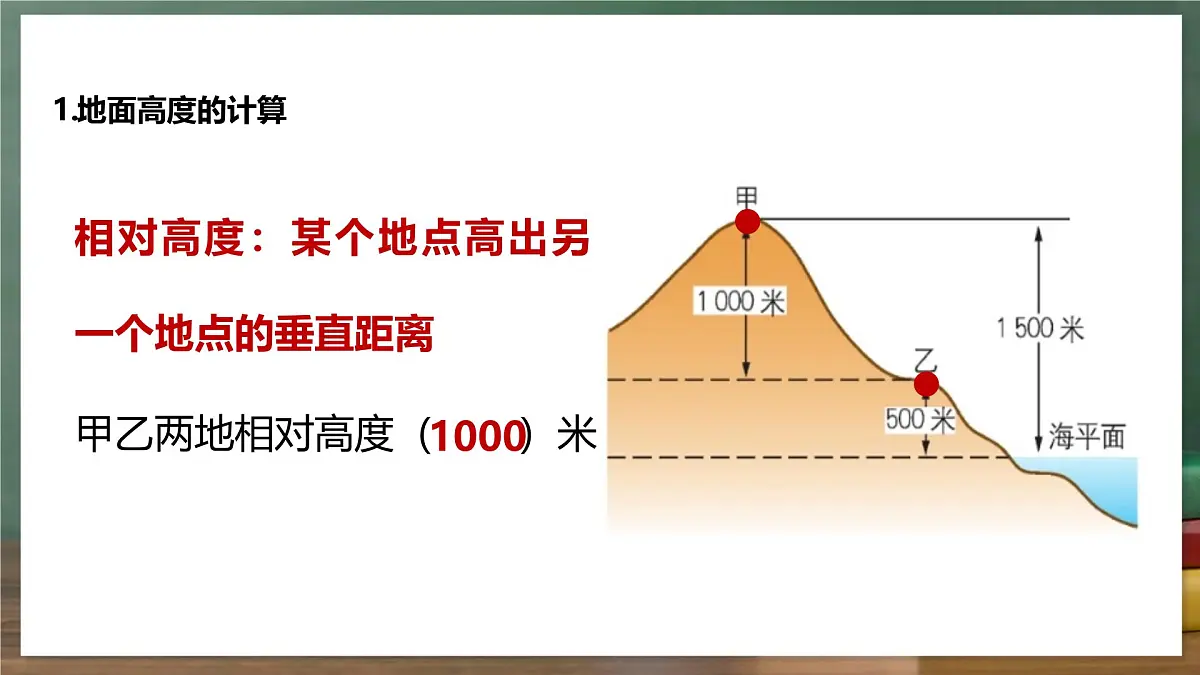

相对高度：某个地点高出另一个地点的垂直距离
甲乙两地相对高度（ ）米

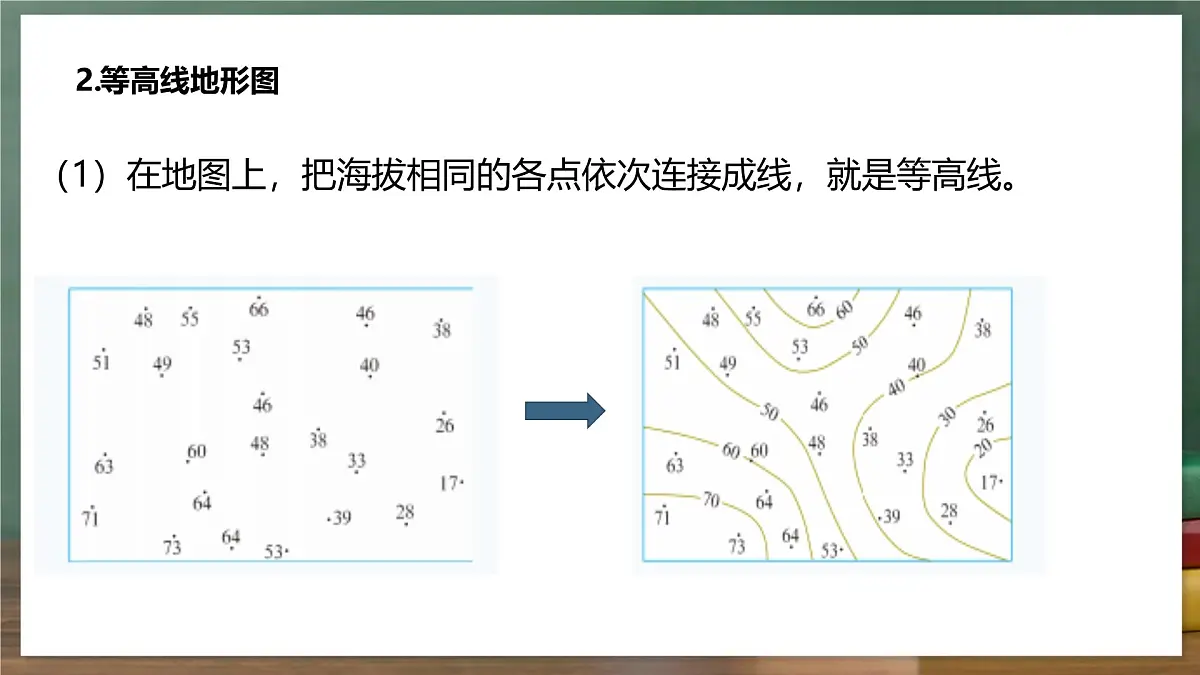

（1）在地图上，把海拔相同的各点依次连接成线，就是等高线。

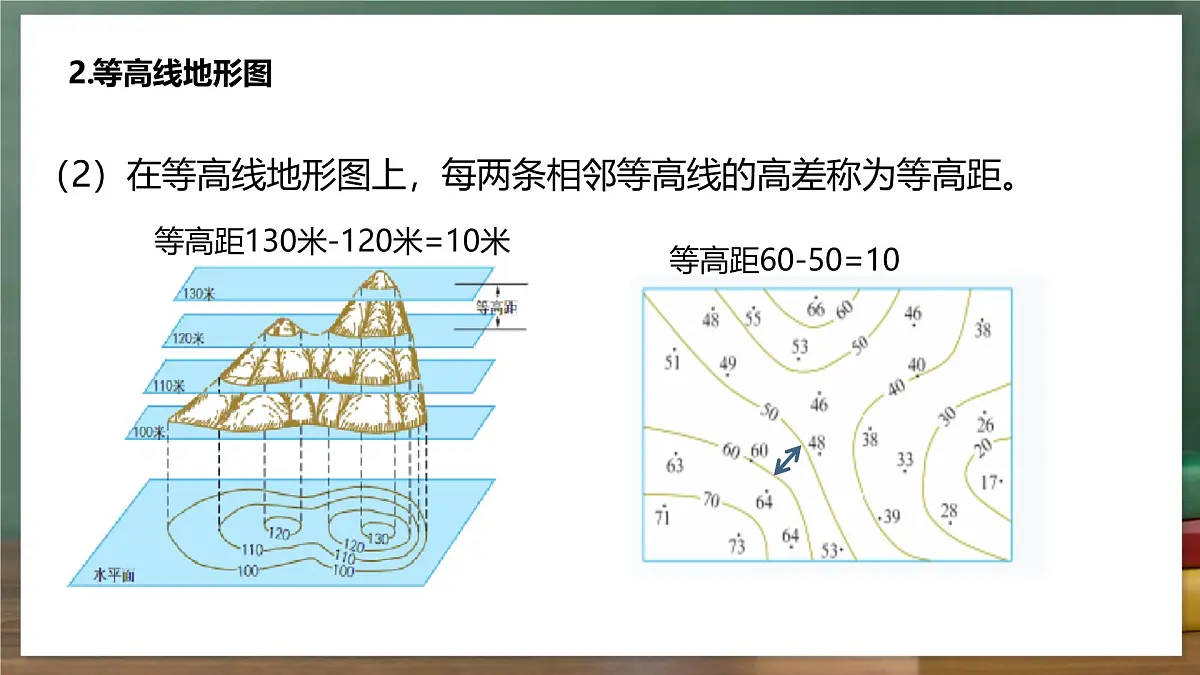

（2）在等高线地形图上，每两条相邻等高线的高差称为等高距。

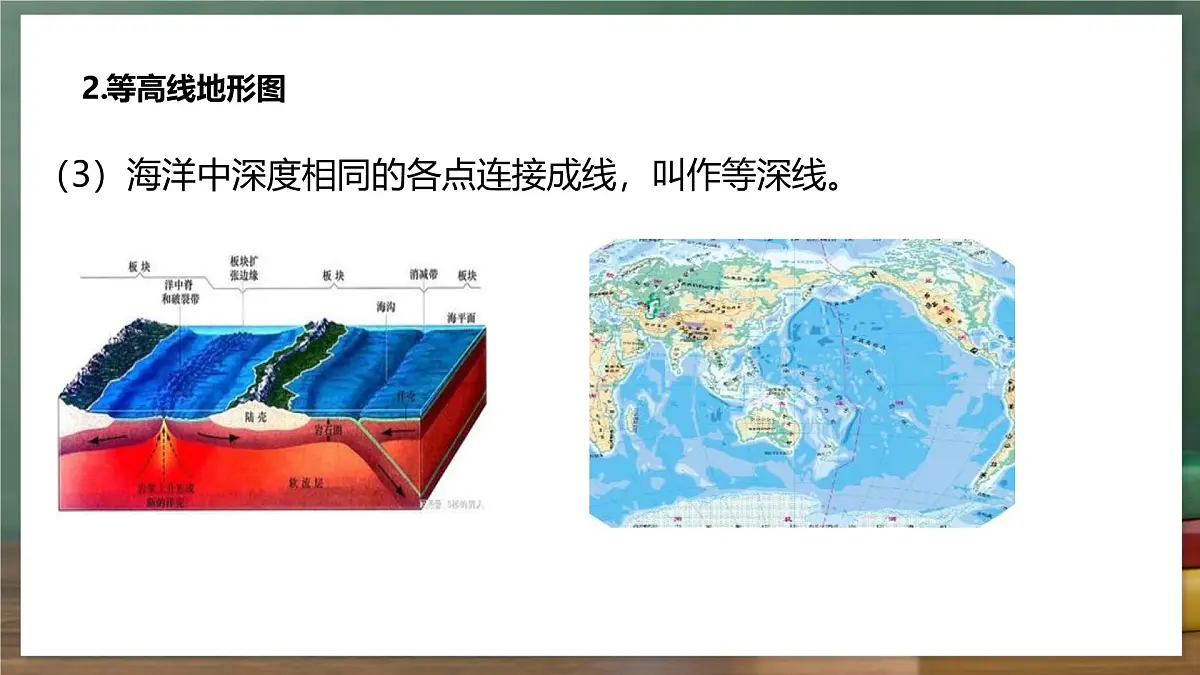

（3）海洋中深度相同的各点连接成线，叫作等深线。
3.等高线地形图的判读

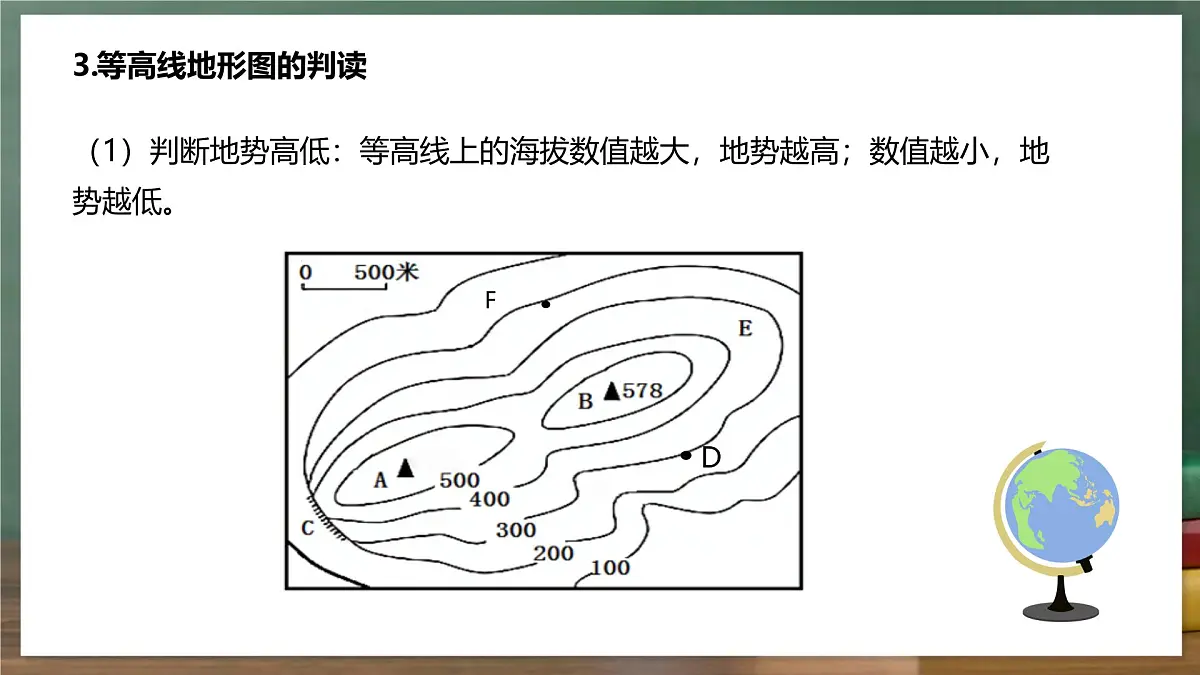

（1）判断地势高低：等高线上的海拔数值越大，地势越高；数值越小，地势越低。
（2）判断坡度的陡缓：在同一幅等高线地形图上，等高线密集，坡度较陡；等高线稀疏，坡度较缓。
两条登山路线，哪条登山更省力？为什么？
AC 等高线稀疏，坡度较缓,更省力
等高线闭合，数值从四周向中间逐渐增大。
等高线的弯曲部分向低处凸出。
等高线的弯曲部分向高处凸出。
两侧的等高线是近似对称的两组山脊线和两组山谷线。
（4）等高线地形图的计算
①分别位于两条等高线上的两点的相对高度
两条等高线的海拔差即为两地的相对高度
求D、E两地的相对高度
相对高度=300米－200米=100米
②估算两山峰的相对高度
分别读取或估算每个山峰的海拔，两山峰的海拔差即为其相对高度
B山峰的海拔为578米A山峰的海拔大于500米、小于600米A、B两山峰的相对高度h=（600－578）米＜h＜（578－500）米=22米＜h＜78米
求A、B两山峰的相对高度
③运用等高距估算陡崖的相对高度
（n－1）d≤h＜（n+1）d其中h表示陡崖的相对高度，d表示等高距，n表示陡崖处重叠的不同等高线的条数
陡崖的相对高度h=（3－1）×100≤h＜（3+1）×100米=200米≤h＜400米
4.等高线地形图的应用
（1）水库库区的选址与布局
在不考虑地质等条件下，水库库区宜选在河谷、山谷地区，或选址在“口袋形”的洼地或小盆地，这些地区集水面积大，库容量大。坝址应选在河流流出山口的最窄处。
应选在地势较高的缓坡或较平坦的鞍部。应避开河谷，以防短时暴雨造成的山洪；应避开陡崖、陡坡，以防崩塌、落石造成伤害。
X、Y、Z、W四地中,最不适合作为宿营地的是哪个？为什么？
Z 地处山谷,容易受到滑坡、泥石流、山洪等自然灾害的威胁
要求距离近就选择陡坡，要求省力就选择缓坡。
沿甲、乙两条路线登山,比较容易攀登的是哪条路线？为什么？
甲甲路线等高线稀疏,坡度较缓
应尽量选在坡度较缓的地方，避开陡崖、陡坡；通往山顶的公路，要盘山而建。
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，涂上不同的颜色，这种地图叫分层设色地形图。
绿色——平原（绿色越深，海拔越低），黄色——低山、丘陵，褐色——高原、山地，白色——山地雪线以上部分，蓝色——海洋（蓝色越深、深度越大）。
面积较大，外围较陡、内部起伏较为和缓
有耸立的山峰、陡峭的山坡
4.等高线地形图上识别五种陆地地形
下图为中国南方某区域等高线地形图(单位：米)。读图,据此完成1~3小题。
1.图示区域内的地形类型主要是(   )A.平原B.丘陵C.盆地D.高原
读图可知,图中的等高线数值四周高,中部低,所以为盆地地形,C正确。故选C。
2.某同学在登上当地最高峰朝阳峰时,只看到了图中所示的三个村镇,其中看不见的村镇是( )A.甲B.乙C.丙D.丁
从朝阳峰到甲、乙、丙做直线,发现沿线海拔大致逐渐降低,中间无明显地势起伏,所以这三个村庄可见,A、B、C不符合题意；从朝阳峰到丁做直线,发现地势先下降后升高,在靠近丁的地方出现山脊,且离丁很近,这个部位对丁村庄形成遮挡,所以看不到丁,D符合题意。故选D。
3.当地拟修建一座水坝,坝顶海拔约500米。图中所示的四个村镇需要移民的是( )A.甲、乙B.甲、丙C.甲、丁D.丙、丁
读图可知,图中甲、丁两处村镇,海拔低于500米,且位于盆地中,如果在当地修建一座坝顶约500米的水坝,甲、丁两地需要移民,C正确；图中丙村镇海拔高,远高于大坝高度,因此不需要移民;乙村镇位于河流下游,大坝把河水阻挡在乙村镇的上方,因此不需要移民,A、B、D错误。故选C。
4.在分层设色地形图上,表示海洋的是( )
A.绿色B.黄色C.蓝色D.褐色
在等高线分层设色地形图上,蓝色表示海洋、湖泊,绿色表示平原,黄色表示低山丘陵,棕褐色表示高山和高原,白色表示雪山,C正确。故选C。
暑假期间,某地理学习小组前往当地的森林公园开展研学考察。读“该森林公园的等高线(单位：m)地形图”,据此完成5~7小题。
5.图中①的海拔可能为(   )A.85mB.335mC.235mD.385m
分析图中等高线数值可知：图中等高距为50米;①的海拔高于四周。因此,①的海拔大于300米但小于350米，B正确。故选B。
6.图中四地,最适合地理学习小组野外宿营的是( )A.①地B.②地C.③地D.④地
分析图形信息图可知：①位于山顶部位;②是山谷地区,有河流流经;③地等高线比较稀疏,为缓坡且海拔较高;④位于陡崖附近。因此,最适合宿营的是③，C正确。故选C。
7.图中小河的流向为( )A.自北向南B.自西北向东南C.自南向北D.自东北向西南
河流的流向与等高线的弯曲方向相反,结合图中指向标可判定,图中小河自西北流向东南，B正确。故选B。
含义、着色原则、作用、地形类型
