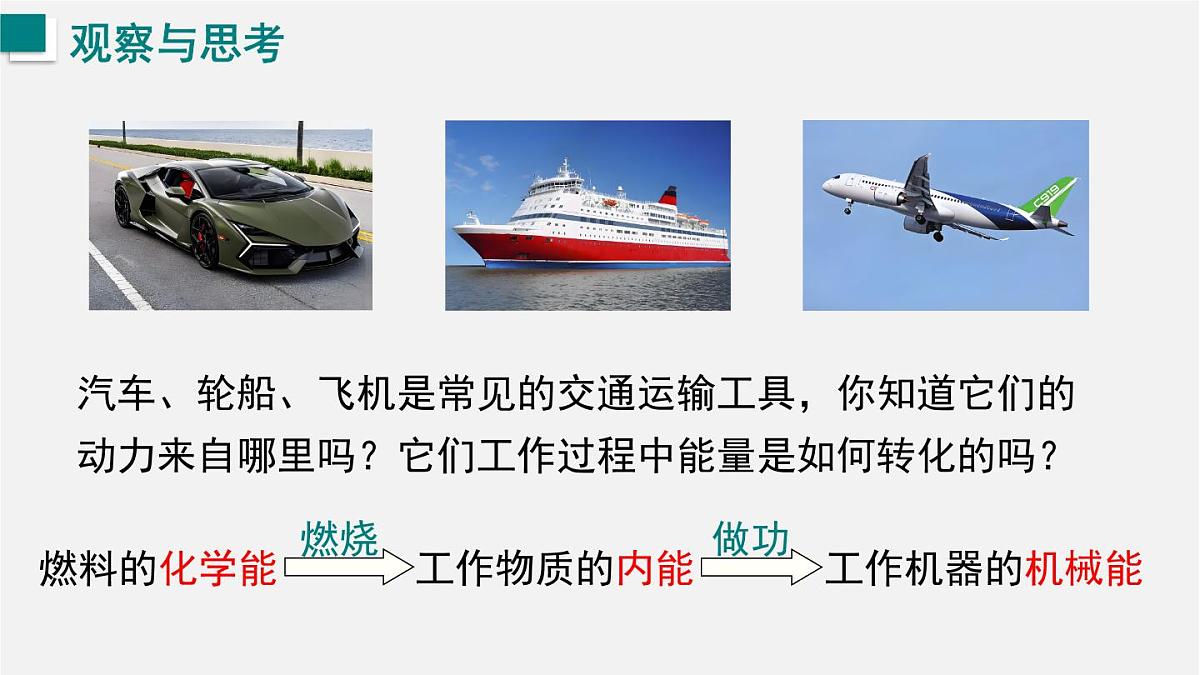

汽车、轮船、飞机是常见的交通运输工具，你知道它们的动力来自哪里吗？它们工作过程中能量是如何转化的吗？

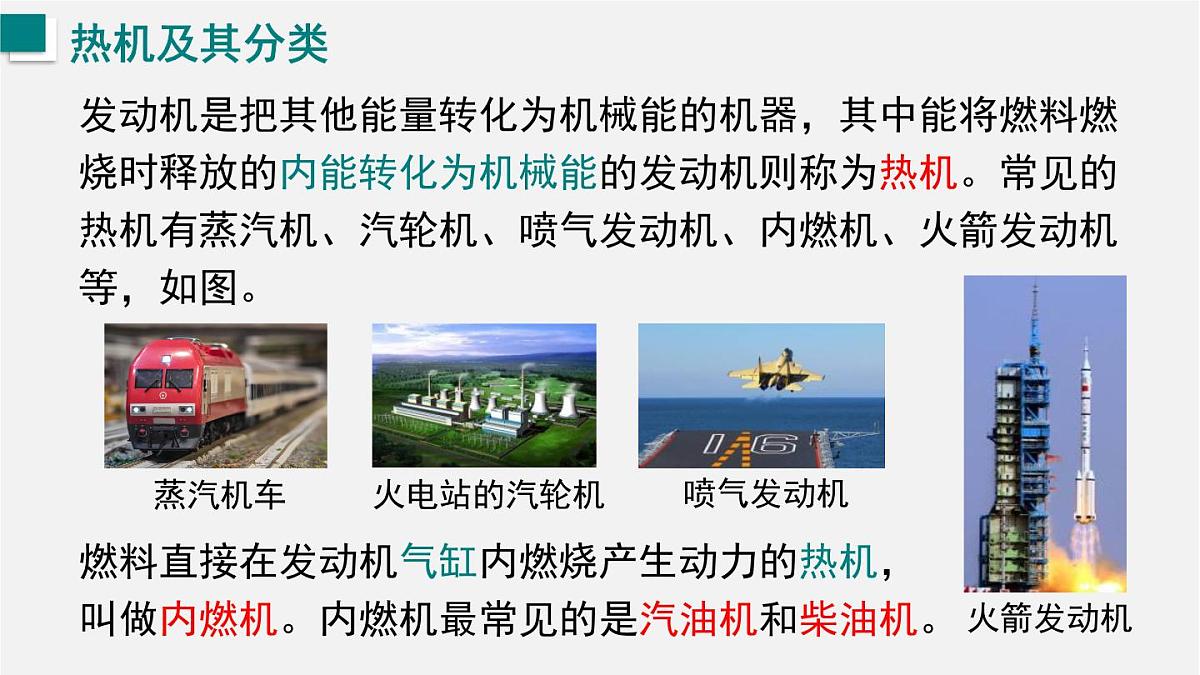

发动机是把其他能量转化为机械能的机器，其中能将燃料燃烧时释放的内能转化为机械能的发动机则称为热机。常见的热机有蒸汽机、汽轮机、喷气发动机、内燃机、火箭发动机等，如图。
燃料直接在发动机气缸内燃烧产生动力的热机，叫做内燃机。内燃机最常见的是汽油机和柴油机。

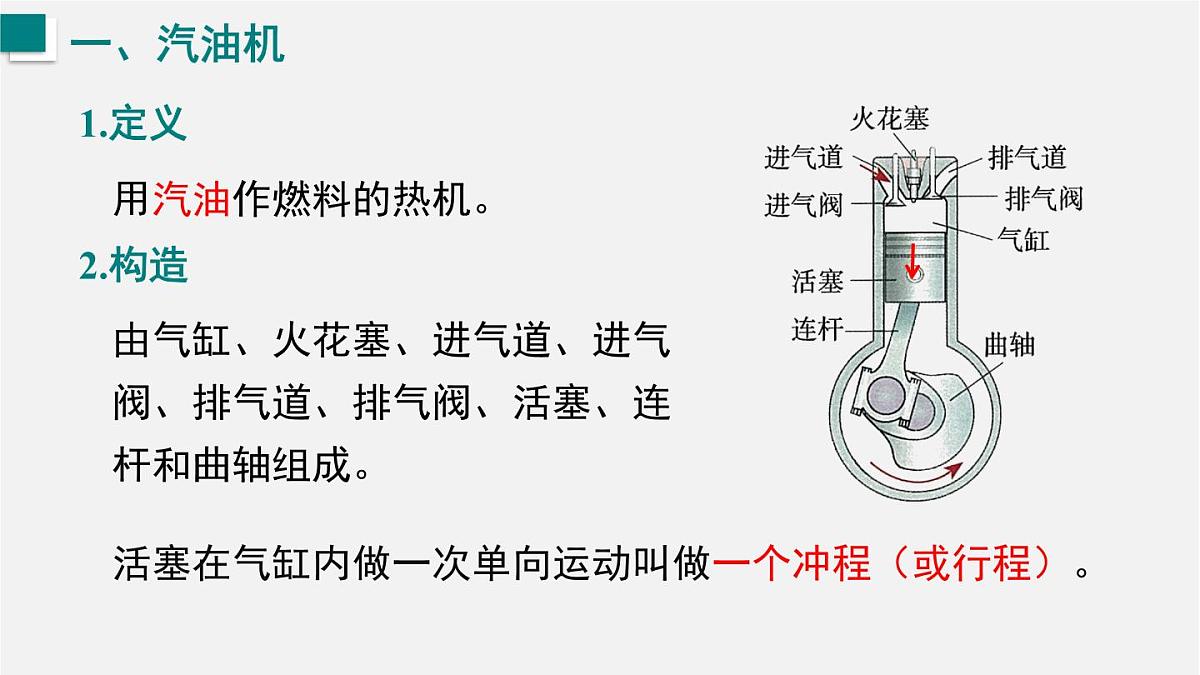

由气缸、火花塞、进气道、进气阀、排气道、排气阀、活塞、连杆和曲轴组成。
活塞在气缸内做一次单向运动叫做一个冲程（或行程）。

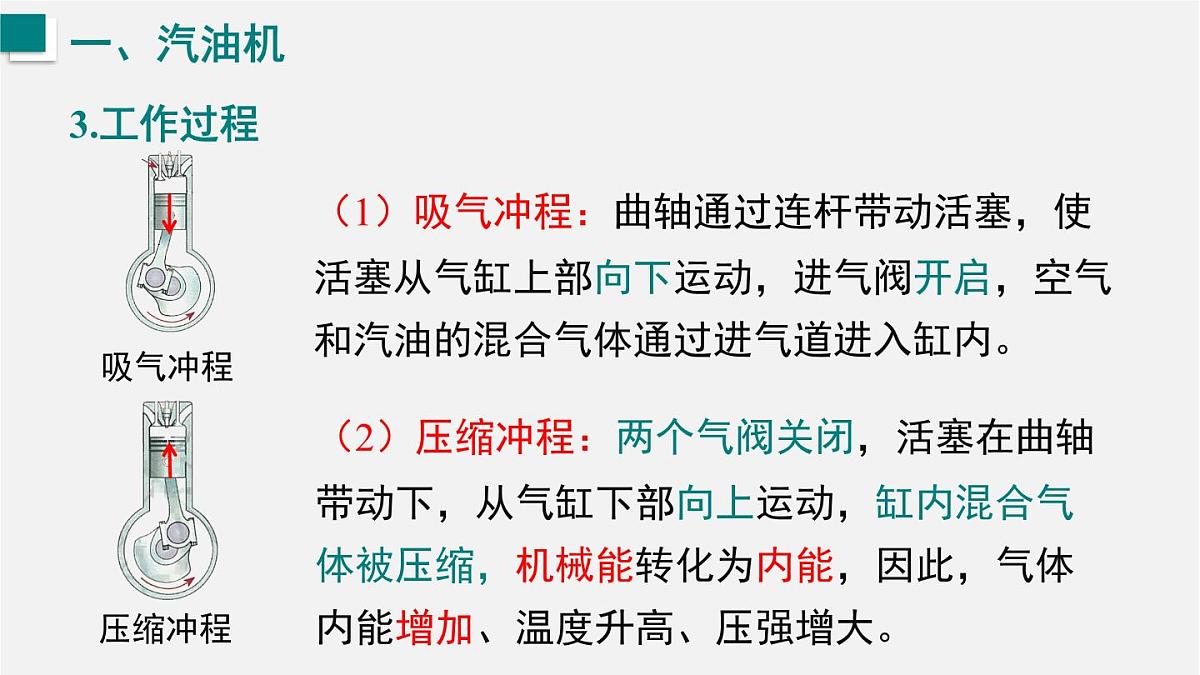

（1）吸气冲程：曲轴通过连杆带动活塞，使活塞从气缸上部向下运动，进气阀开启，空气和汽油的混合气体通过进气道进入缸内。
（2）压缩冲程：两个气阀关闭，活塞在曲轴带动下，从气缸下部向上运动，缸内混合气体被压缩，机械能转化为内能，因此，气体内能增加、温度升高、压强增大。

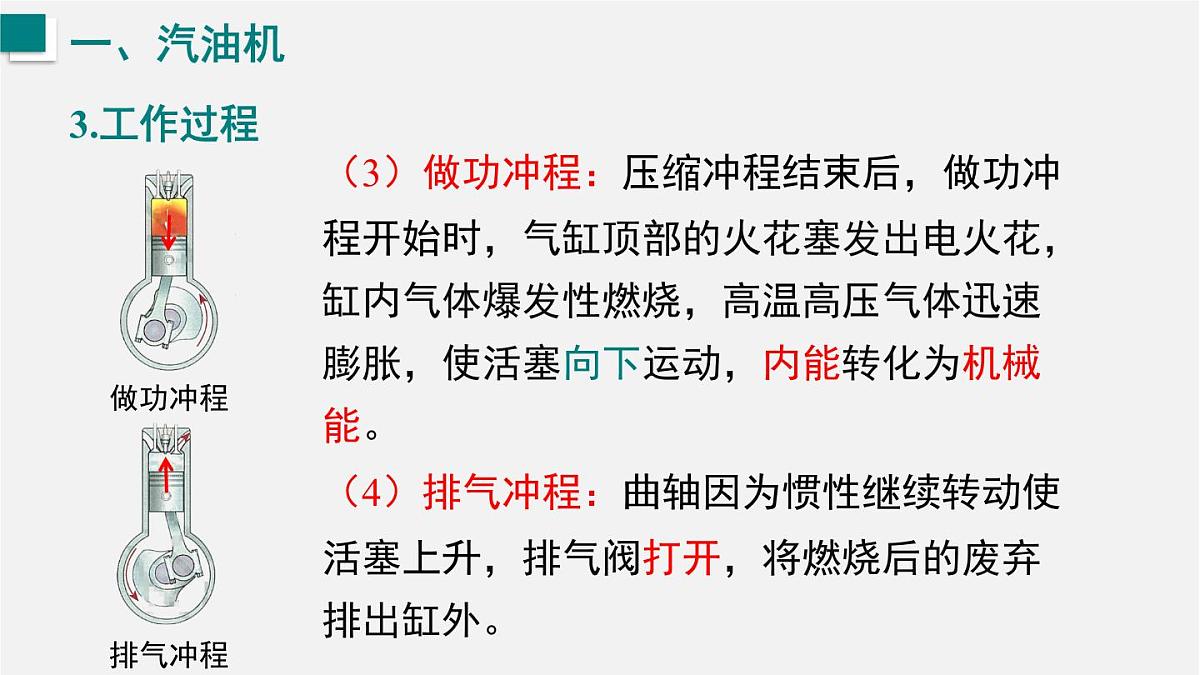

（3）做功冲程：压缩冲程结束后，做功冲程开始时，气缸顶部的火花塞发出电火花，缸内气体爆发性燃烧，高温高压气体迅速膨胀，使活塞向下运动，内能转化为机械能。
（4）排气冲程：曲轴因为惯性继续转动使活塞上升，排气阀打开，将燃烧后的废弃排出缸外。

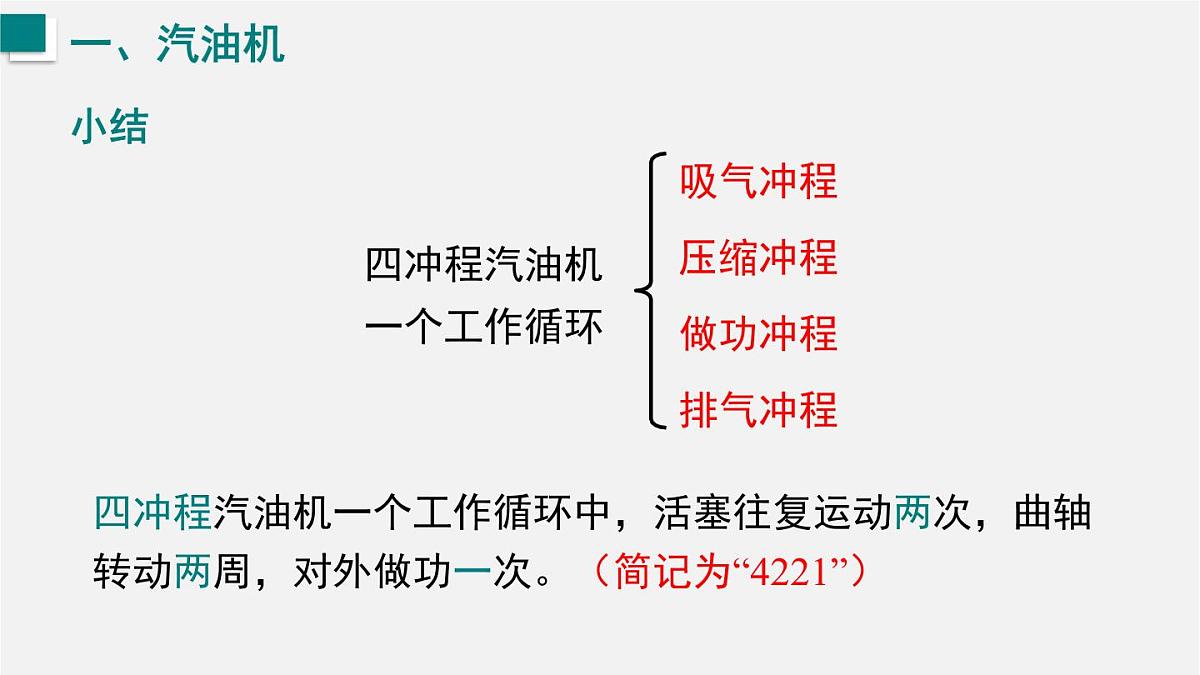

四冲程汽油机一个工作循环中，活塞往复运动两次，曲轴转动两周，对外做功一次。（简记为“4221”）
如图是汽油机一个工作循环的四个冲程，其中图________是将内能转化为机械能的冲程。现有一台四冲程汽油机，飞轮的转速为2 400r/min,这次汽油机每秒钟内完成_______个冲程，对外做了________次功。
柴油机结构和汽油机相似；它与汽油机在结构上的主要不同是气缸顶部的火花塞换成了喷油嘴。
四冲程柴油机的一个工作循环也分为吸气、压缩、做功、排气四个冲程。活塞来回往复两次，曲轴转动两周，对外做一次功。在压缩冲程，将机械能转化为内能，在做功冲程，把内能转化为机械能。
柴油机的吸气冲程进入气缸的只有空气。压缩冲程中，缸内气体被压缩的程度比汽油机更大，缸内气体温度更高，压强更大。压缩冲程末，喷油嘴喷出雾状柴油，进行压燃式点火。
柴油机与汽油机工作过程的不同
汽油机和柴油机的比较
将燃料燃烧时释放内能转化为机械能的发动机则称为热机
4冲程，活塞往复2次，曲轴转2圈，做功1次
1. 在热机的四个冲程中，把机械能转化为内能的是_______冲程。汽油机工作时要产生大量的热，通常采用水循环将热带走，这是利用水____________的特性。
2.下图是单缸内燃机的四个冲程的剖面图，一个工作循环正确的排列顺序是（ ），其中依靠飞轮惯性完成的冲程是（ ）
3.某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了______个工作循环，对外做了______次功。
